家庭电路测试题

生活用电测试题一、选择题（每题2分，共20分）1. 家庭中常用的照明灯具，其电压为：A. 220VB. 110VC. 380VD. 36V2. 以下哪个电器是利用电热工作的？A. 电冰箱B. 电熨斗C. 电风扇D. 洗衣机3. 家庭电路中，下列哪个设备可以防止电流过大？A. 开关B. 保险丝C. 插座D. 灯泡4. 家用电器的额定功率为1000W，工作1小时，消耗的电能是：A. 1000JB. 1000WhC. 1000kW·hD. 1000V·A5. 家庭电路中，下列哪个行为可能导致触电事故？A. 使用带有漏电保护的插座B. 湿手触摸电器开关C. 定期检查电线老化情况D. 使用三脚插头连接电器二、填空题（每空2分，共20分）6. 家庭电路中的电压通常为_______V。

7. 电能表是用来测量用电器_______的仪表。

8. 当人体直接或间接接触火线并形成电流通路时，就可能发生_______。

9. 家用电器的额定功率是指电器在_______下正常工作时的功率。

10. 家庭电路中，使用三脚插头主要是为了_______。

三、简答题（每题10分，共20分）11. 请简述家庭电路中漏电保护器的作用。

12. 请简述为什么家用电器的金属外壳需要接地。

四、计算题（每题15分，共30分）13. 假设一个家庭的电热水器功率为2000W，如果连续工作2小时，计算它消耗的电能是多少千瓦时（kWh）？14. 假设一个家庭的电冰箱功率为150W，如果每天工作4小时，一个月（30天）消耗的电能是多少千瓦时（kWh）？五、论述题（10分）15. 论述在家庭用电中，如何做到节约用电，并给出至少三种具体的节能措施。

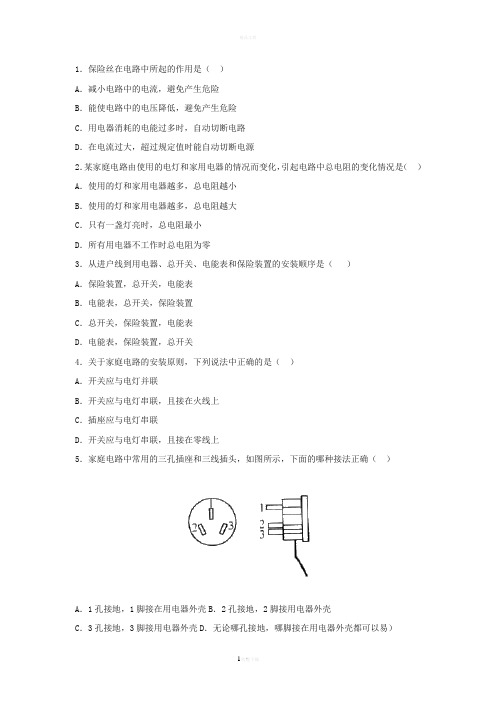

1．保险丝在电路中所起的作用是（）A．减小电路中的电流，避免产生危险B．能使电路中的电压降低，避免产生危险C．用电器消耗的电能过多时，自动切断电路D．在电流过大，超过规定值时能自动切断电源2．某家庭电路由使用的电灯和家用电器的情况而变化，引起电路中总电阻的变化情况是（）A．使用的灯和家用电器越多，总电阻越小B．使用的灯和家用电器越多，总电阻越大C．只有一盏灯亮时，总电阻最小D．所有用电器不工作时总电阻为零3．从进户线到用电器、总开关、电能表和保险装置的安装顺序是（）A．保险装置，总开关，电能表B．电能表，总开关，保险装置C．总开关，保险装置，电能表D．电能表，保险装置，总开关4．关于家庭电路的安装原则，下列说法中正确的是（）A．开关应与电灯并联B．开关应与电灯串联，且接在火线上C．插座应与电灯串联D．开关应与电灯串联，且接在零线上5．家庭电路中常用的三孔插座和三线插头，如图所示，下面的哪种接法正确（）A．1孔接地，1脚接在用电器外壳B．2孔接地，2脚接用电器外壳C．3孔接地，3脚接用电器外壳D．无论哪孔接地，哪脚接在用电器外壳都可以易）6．洗衣机、电冰箱等用电器都用三孔插座，其中两孔接电源线，另一孔接地，这是为了（）A．节约电能B．确保用电器工作C．延长用电器使用寿命D．避免触电事故7．当发现有人触电时，应立即采取的措施是（）A．迅速用手拉开触电的人B．迅速用手拉开电线C．迅速小刀割断电线D．迅速切断电源开关或用绝缘体挑开电线8．如果在某人不远处的地方有一根断了的高压线落在地面上，下列说法正确的是（）A．地面潮湿时危险性小B．地面干燥时危险性不存在C．单脚站立时危险性小D．双脚站立时危险性小9．用试电笔测试下图所示的插座的火线和零线，但无论金属笔尖插入插座的哪一个孔中，氖管都不发光，可能是（）A．插座发生了短路B．保险丝断了C．使用试电笔方法不正确D．零线断了10．下列关于安全用电的说法中正确的是（）A．家庭电路中的零线不能触摸B．零线和火线都能使试电笔氖管发光C．用电器开关既可以装在火线上，也可以装在零线上D．若遇短路，电火灾或触电事故，必须先断开电源易）11．洗衣机、电冰箱等用电器都用三孔插座，其中两孔接电源线，另一孔接地，这是为了（）A．节约电能B．确保用电器工作C．延长用电器使用寿命D．避免触电事故12．当发现有人触电时，应立即采取的措施是（）A．迅速用手拉开触电的人B．迅速用手拉开电线C．迅速小刀割断电线D．迅速切断电源开关或用绝缘体挑开电线13．如果在某人不远处的地方有一根断了的高压线落在地面上，下列说法正确的是（）A．地面潮湿时危险性小B．地面干燥时危险性不存在C．单脚站立时危险性小D．双脚站立时危险性小14．用试电笔测试下图所示的插座的火线和零线，但无论金属笔尖插入插座的哪一个孔中，氖管都不发光，可能是（）A．插座发生了短路B．保险丝断了C．使用试电笔方法不正确D．零线断了15．下列关于安全用电的说法中正确的是（）A．家庭电路中的零线不能触摸B．零线和火线都能使试电笔氖管发光C．用电器开关既可以装在火线上，也可以装在零线上D．若遇短路，电火灾或触电事故，必须先断开电源16．家庭电路进户线一根叫做火线，一根叫做零线，它们之间的电压为，火线与地之间的电压为，零线与地之间的电压为。

石家庄市2019-2020学年物理九年级上册第十九章《生活用电》第1节《家庭电路》测试题B卷姓名:________ 班级:________ 成绩:________一、单选题1 . 小红的妈妈从市场上买了一个廉价的台灯，装上“220V25W”的灯泡后，在台灯开关断开的情况下，当把台灯的插头插入插座时，室内灯全部熄灭，保险丝熔断，发生这一现象的原因可能是A．台灯的功率太大B．插座处原来有短路C．台灯灯座处有短路D．台灯插头处有短路2 . 下列做法中，符合安全用电原则的是A．家庭电路中用铜丝代替保险丝B．多个大功率用电器同时使用一个插座C．控制电灯的开关接在火线上D．可以在低压电线上晾晒衣服3 . 下列做法符合安全用电原则的是（）A．使用试电笔时手应接触试电笔的笔尾金属体B．把三脚插头中间的那个脚折弯插入二孔插座使用C．用湿手拨动开关D．雷雨天气可以打着雨伞在开阔地上行走4 . 关于生活用电常识，下列符合要求的是A．使用测电笔时手指碰到笔尾的金属帽会触电B．三脚插头的用电器也可以插入两孔插座C．不要用湿手拔热水器的插头D．家庭电路中开关接在火线或零线上都可以5 . 家庭电路中，每多关闭一个家用电器，下列物理量变大的是A．总电阻B．总电流C．总功率D．总电压6 . 学习了电的有关知识后，小明取下自己书房内的一个开关，并在此位置上安装了一个两孔插座，然后，再将一台完好的录音机接上去，你认为下列说法正确的是（）A．接通录音机的开关，录音机能正常工作；断开开关录音机不能正常工作B．接通录音机的开关，录音机不能正常工作；断开开关录音机能正常工作C．无论录音机的开关是否接通，录音机都不能正常工作D．无论录音机的开关是否接通，录音机都能正常工作7 . 如图所示，当S、S1闭合，滑动变阻器的滑片P位于中点时，电压表的示数为U1，滑动变阻器消耗的功率为0.9W；当S、S2闭合，滑动变阻器的滑片P位于最左端时，电压表的示数为2U1，滑动变阻器消耗的功率为0.2W，则R1与R2的比值是（）A．1：18B．18：1C．1：6D．6：18 . 如右图所示家庭电路中，当开关S闭合后，灯泡L不亮，用试电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是A．b、c 之间某处断路B．a、d 之间某处断路C．火线与零线短路D．电灯的灯丝断了9 . 如图是某家庭电路的一部分，下列说法正确的是A．电冰箱接入三孔插座C后电灯与电冰箱是串联的B．电冰箱接入三孔插座C能使电冰箱金属外壳接地C．断开开关S时，站在地上的人接触A点或B点都不会触电D．若在图中甲、乙两处分别装电灯或开关，甲处应装电灯，乙处应装开关10 . 下列数据中，符合事实的是A．武汉夏天室内的最高气温可达60℃B．家用台灯正常工作时灯丝中的电流约为2AC．人正常步行的速度约为5m／s D．一只普通鸡蛋的质量约为50g11 . 想测量家里一个月消耗的电能，需要选用的仪表是A．电流表B．电压表C．电能表D．变阻器12 . 用一个开关同时控制两盏灯的发光或熄灭，则这两盏灯（）A．一定是串联的B．一定是并联的C．可以是串联也可以是并联的D．无法判断二、填空题13 . 小明同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2处应接入开关和电灯，则开关应装在________方框处（选填“1”或“2”）．安装完毕后，闭合开关，电灯不亮，且电路中其它用电器都停止工作；用测电笔分别测试点时，测电笔的氖管都发光，则电路的故障可能为______________．14 . 对人体来说，安全电压一般不高于_____V，在家庭电路中，通常用_____判断火线和零线．15 . 家庭电路中，各用电器之间是________的，开关和用电器之间是________的．（选填“串联”或“并联”）在家庭电路中，从安全的角度考虑，控制灯泡的开关应连接在灯泡与________线之间（选填“火”或“零”）；三孔插座中有两个孔分别与火线．零线相连，另外的一个孔应与________连接．16 . 教室中日光灯的工作电压为________ 伏．若教室中的一个电键可以同时控制两盏灯，这两盏灯之间是________ 连接（选填“串联”或“并联”）；若关掉这两盏灯，则教室中电路的总电阻将________ （选填“变大”、“变小”或“不变”）．若教室中功率为1500瓦的空调连续工作40分钟，将耗电________ 千瓦时．17 . 在如图所示的家庭电路中，当家电维修人员在图中C处不慎触电时，漏电保护器就会检测到通过图中A、B两处的电流_____(填“相等”或“不相等”)，从而迅速切断电路，起到保护作用．如果闭合空气开关后，用电器不能工作，用试电笔检测A、B两处时，氖管均发光，则电路中出现故障的原因可能是_____．18 . （人教版初中物理九年级全册第19章第2节家庭电路中电流过大的原因同步测试试题）家庭电路中有较多的电热器，如电饭锅、电水壶等，随着家中接入电路中的电热器越多，整个家庭电路的总电阻______________，电路中的总电流_______________，电路消耗的总功率______________。

家庭电路练习题(菁1)1．如图所示，家庭电路中的电灯突然熄灭，李明用试电笔分别测试连接灯头的两根输电线，发现氖管都发光．据此推断该电路的故障可能是（）A．零线断路 B．火线断路 C．灯泡断路 D．开关断路2．某家庭电路中的保险丝熔断后，换上新的保险丝又立即熔断，则下列因素中不可能造成的故障的是（）A．电路中某处发生断路B．电路中某处发生短路；C．电路中的用电器总功率过大 D．保险丝的额定电流过小3．在检查家庭电路上某盏电灯不亮的原因时，将灯头盖打开，用测电笔分别接触两个接线头时，发现测电笔氖管都是亮的，那么故障原因是（）A．引向灯头的零线断了B．短路了C．开关失控了D．灯丝断了4．如图是某家庭电路，闭合开关S1、S2，L1灯发光，L2灯不发光．用试电笔分别接触c、d 两点，氖管都发光．若电路中只有一处故障，则（）A．L2短路B．bc间断路C．L2断路D．ad间断路5．下列做法符合安全用电要求的是（）A．家庭电路因故障导致保险丝熔断，更换保险丝后立即合上闸刀开关，恢复供电B．在没有保险丝的情况下可以用铜丝代替保险丝C．微波炉的金属外壳要接地D．电灯开关可以接在火线上，也可以接在零线上6．小茜家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小茜闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（）（假设故障只有一处）A．测试两孔时测电笔都发光B．测试两孔时测电笔都不发光C．只有测试左面的孔时测电笔才发光D．只有测试右面的孔时测电笔才发光7．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试灯头的左右两根电线，发现这两处都能使测电笔的氖管发光，再用测电笔测试插座的两个孔时，氖管都能发光．那么可以判定故障是（）A．火线和零线短路B．电灯L短路C．灯L断路 D．进户零线断路8．如图所示，闭合开关S后，发现电灯L不亮．某同学用测电笔测试灯头的两接线处C、D，发现这两处都能使测电笔的氖管发光，再用测电笔测零线B时不发光．那么可以判定故障是（）A．电线BD段某处断路B．电灯L短路C．电线AC段某处断路D．火线和零线短路9．闭合室内照明电路开关，发现灯泡不亮，但灯座完好，用测电笔测试灯座两接线柱，发现测电笔氖管发光，由此可以判断（）A．火线断路 B．零线断路 C．灯泡灯丝断了 D．A和B都有可能10．（2007•鸡西）如图所示的电路．开关闭合后．灯不亮．用测电笔测试A、B、c、D四处时，发现只有在B处时氖管不发光．那么故障可能是（）A．火线、零线短路B．灯开路 C．进户线零线开路 D．bc之间某处开路11．王同学用所示的电路做实验，检查完电路后，接通电源．当闭合开关后，发现灯不亮，但熔断器没有熔断，用测电笔测试导线接头a、b、c、d四处，氖管都发光，测试e，处，氖管不亮，则故障是（）A．进人插头的火线开路B．开关b、c间开路 C．电灯c、d间开路D．导线d、e间开路12．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（）A．火线与零线短路 B．a、d之间某处断路C．b、c之间某处断路 D．电灯的灯丝断了13．根据家庭安全用电要求连接电路．14．家庭电路中电流过大的原因：一是，一是．15．用测电笔可辨别火线和零线，使用时手一定要接触，笔尖接触电线．如果氖管发光，表明接触的是．小明同学在闭合开关后，发现电灯不亮，他用测电笔测试图中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是．16．连接家庭电路．17．按家庭电路要求完成作图．18．将部分家庭电路连接完整．19．如图所示，请正确连接下列家庭电路．21．将灯泡、开关和三孔插座接到家庭电路中．22．在家庭电路中电灯突然熄灭，而用测电笔分别测两根电源线发现氖管仍发亮，发生这种故障的原因是什么？23．（1）晚上小刚在家学习时，他妈妈正在用电热器做饭，突然他所在房间的电灯不亮了，其他房间的电灯也不亮了，电热器也没电了，分析可能的原因，说出这时小刚应如何去做：．（2）晚上小明在家要学习，他开灯的一瞬间，灯亮了一下就又灭了，发现灯丝断了，分析为什么电灯在开灯的一瞬间灯丝容易烧断．．（3）晚上小王在家学习，发现电灯灯丝断了，决定换一个新灯泡，换灯泡时先要．（4）晚上小英在家学习，她所在房间的电灯不亮了，利用测电笔检查，如图所示开关S闭合后，用测电笔测试a、b、c、d点时，a、c、d氖管都发光，则故障可能是．24．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1时，根据现象判断电路中存在的故障：（1）L0正常发光，说明该支路．（2）L0发光呈暗红色，说明该支路．（3）L0不亮，说明该支路．（4）若闭合S1后，L0和L都不亮，为进一步明确故障，电工师傅用测电笔测试a、b、c、d四点时，氖管都发光，则电路的故障可能．25．物理小组的同学们练习安装家庭电路，李明同学按图所示电路安装电路，闭合所有开关，发现灯均不亮，他做了如下的测试，请你帮助他分析原因：（1）他用测电笔测试电路各接头处时，氖管都发光，其故障是．（2）他用测电笔测试电路各接头处时，氖管都不发光，故障可能是．（3）后来，老师要求不用测电笔，只用一个额定电压为220V的电灯作为检验灯泡来进行检查．李明同学想了一下，马上断开开关并取下保险丝，将检验灯泡连在原来接保险丝的位置，同时将所有的用电器断开．如果检查L1支路，只需闭合闸刀开关和S1，此时检验灯泡是联在电路中的；若检验灯泡正常发光，则该支路；若检验灯泡不发光，则该支路；若检验灯泡发光较暗，则该支路．若李明同学在连接电路时，将电路某处连成了短路；闭合所有开关，检验灯泡一定．若只断开S1，检验灯泡的亮度不变，说明．若只断开S1，检验灯泡的亮度变暗，说明．26．小强学习了家庭电路的知识后，回家安装了一盏电灯，闭合开关后发现电灯不亮，他用测电笔检测，图中的a，b，c，d，e，f处均为检测点，根据他的检测结果判断：（1）a，b，c，d，e处测电笔氖管都发光，可能故障是：；（2）a处测电笔氖管发光b，c，d，e，f处氖管都不发光，可能故障是：．27．晚上小明在家复习功课准备迎接中考，突然他房间的电灯不亮了，而其他房间的电灯正常亮．由此他确定这盏电灯与其他房间的电灯是联，经检查故障出现在灯丝，则这盏电灯的灯丝出现（填“短路”或“断路”），小明决定换一个新灯泡．他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如图（填“A”或“B”）的情况，这种情况（填“容易”或“不容易”）触电．28．在如图所示的电路中，电源电压为6V，开关闭合后，L1、L2均不发光．用电压表逐段测量，结果是：U ab=0V，U ad=6V，U bc=0V，U cd=6V．根据测试结果，请分析判断此电路的故障部位．29．甲、乙两个同学分别按如图所示的电路图将两只相同的灯泡连接好，当他们分别闭合开关后．（1）甲同学发现他连的电路只有灯L1亮，其故障原因是．（2）乙同学发现两只灯都不亮，老师告诉他可以用一根导线分别接在a、b、c处进行逐一检查，乙同学按老师说的办法去做．结果发现，当导线接在b、c两点之间时，灯L2亮了，故障原因是．30．（2015春•庄浪县期中）某实验探究小组用图所示电路测小灯泡的电阻：（1）闭合开关前，变阻器连入电路的电阻值应，即滑片应位于端．（填“a”或“b”端）．电流表读数．（2）闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是A．滑动变阻器开路 B．电压表短路 C．灯短路 D．灯断路（3）该实验电路除了可以测电阻外，还可以进行的实验有．（写出一种即可）参考答案1．A 2．A 3．A 4．B 5．C 6．D 7．D 8．A 9．B 10．D 11．D 12．C13．14．电路中发生短路电路中用电器总功率过大15．笔尾金属电极火线a、b间断路16．17．18．19．20．21．22．23．原因是电路总功率过大，使得电路中的电流过大．这时小刚应关闭家中的其他用电器，减小电路中的电功率电灯在开灯的一瞬间灯丝电阻较小，此时灯的电功率较大断开开关bc之间某处开路 24．短路正常断路零线断路25．进户线中的零线断路进户线中的火线断路串短路断路正常正常发光L1支路没有短路L1支路短路26．fe之间的某处发生断路ab之间的某处发生断路27．并断路B容易28．29．L2短路L1断路30．最大b最小D测量小灯泡的电功率欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

2021-2021学年人教版九年级物理第十九章第一节家庭电路同步测试一、单项选择题〔共10题；共20分〕1.家庭电路中需要安装一个“一开三孔〞开关〔即一个开关和一个三孔插座连在一起〕要求插座能单独使用，开关能控制电灯且符合平安用电原那么，从实物反面观察，如下图的几种接线中符合要求的是〔〕A. B. C. D.2.如下图，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，图中接线情况正确的选项是〔〕A. B.C. D.3.学习了家庭电路的知识后，小华与爸爸一起将书房电灯〔L1〕的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将台灯的插头插入插座，闭合台灯〔L2〕的开关，那么〔〕A. L1与L2均正常发光B. L1与L2均能发光，但亮度比正常暗些C. L1与L2均不能发光D. L1与L2均能发光，但亮度比正常亮些4.家庭电路中的插座、日光灯、电视机、电冰箱之间的连接方式是〔〕A. 一定串联B. 一定并联C. 可以是串联，也可以是并联D. 以上说法都不正确5.如下图是某同学设计的家庭电路，电灯开关已断开．以下说法正确的选项是〔〕A. 灯泡和两孔插座是串联的B. 试电笔接触M点，氖管不发光C. 开关和三孔插座的连接都是错误的D. 试电笔插入两孔插座的左孔，氖管发光6.家庭电路中需要安装一个“一开三孔〞开关〔即一个开关和一个三孔插座连在一起〕要求插座能单独使用，开关能控制电灯且符合平安用电原那么，从实物反面观察，如下图的几种接线中符合要求的是〔〕A. B. C. D.7.小虎同学为了安装一个插座供晚上学习，他把家中控制电灯的开关拆下后引出两条导线，然后接上一个多孔插座．以下哪些是小虎同学在使用该插座时发生的现象？〔〕A. 当插座没接入其他用电器时，电灯亮B. 当插座接入其他用电器越多时，电灯越亮C. 当插座接入其他用电器时，电灯和其他用电器能正常工作D. 当插座接入其他大功率用电器时可能将保险丝熔断8.“平安用电，珍爱生命〞是同学们应有的意识．某同学家的配电系统如下图，关于空气开关、电能表和漏电保护器的安装位置，以下说法中不正确的选项是〔〕A. 在①位置安装电能表B. 在②位置安装空气开关C. 在③位置安装漏电保护器D. 在④位置安装漏电保护器9.如下图为一个三孔插座，正确的连接是〔〕A. 1孔接零线，2孔接地线，3孔接火线B. 1孔接地线，2孔接火线，3孔接零线C. 1孔接零线，2孔接火线，3孔接地线D. 1孔接火线，2孔接地线，3孔接零线10.小明家的电路简化后如下图，观察该电路，以下说法中正确的选项是〔〕A. 电灯、电视和台灯是并联的B. 开关和电灯是并联的C. 各个小彩灯之间是并联的D. 插座中的火线和零线是连通的二、多项选择题〔共2题；共6分〕11.如今一般标准住宅内配电系统都使用了空气开关、漏电保护器、三线插座等设备，有一配电系统如下图．其中各个设备的特征是〔〕A. 电能表上不能直接读出应该交的电费B. 空气开关兼具保险丝的短路保护作用C. 三线插座正中间的插孔应该接三脚插头的最长那只脚D. 漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地12.关于家庭电路，以下说法中正确的选项是〔〕A. 应将控制用电器的开关接在火线上B. 熔丝熔断一定是电路中某处发生短路C. 螺丝口灯座的螺旋套，只准接在零线上D. 有金属外壳的家用电器，其插座应安装接地线三、填空题〔共5题；共11分〕13.家庭电路中常用带有开关的挪动插座，插座上的开关与插座是________联，插座与插座之间是________联．14.如下图为家庭电路常用的两种墙壁开关，其按钮可绕面板内某轴转动．根据你的生活经历，你认为________ 〔甲/乙〕较易损坏；墙壁开关应与所控制的电灯________ 联．15.电饭煲是一种常见的家用电器，它是根据电流的________效应工作的；从平安角度考虑，电饭煲应使用三孔插座，这样做是为了让它的金属外壳与________相连。

九年级物理第十八章家庭电路与家庭用电测试题1班别：姓名：学号：成绩：一. 选择题:（每小题3分，共30分）1. 一盏普通的家用电灯，接在照明电路中，正常发光时通过灯丝的电流最接近的数值为（）A.3mAB.300mAC.3AD.30A2. 安装家庭电路时，从进户线到用电器之间有闸刀开关、电能表、熔断器，它们正确的排列顺序应是 ( )A.闸刀开关、熔断器、电能表B.电能表、闸刀开关、熔断器C.熔断器、电能表、闸刀开关D.电能表、熔断器、闸刀开关3. 下列几种选择熔丝的方法，其中正确的是（）A.电路中最大正常工作电流等于或略小于熔丝额定电流B.电路中最大正常工作电流等于或略大于熔丝额定电流C.电路中最大正常工作电流等于或略小于熔丝熔断电流D.电路中最大正常工作电流等于或略大于熔丝熔断电流4. 在寻找熔丝熔断的原因中，下列原因中可以排除的是（）A.插座内部“碰线”B.插头内部“碰线”C.灯座内部“碰线”D.开关内部“碰线”5. 下列做法中正确的是（）A.居民小院中突然停电，利用这个机会在家中检修日光灯B.测电笔中的电阻丢了，用一只普通电阻代替C.在有绝缘皮的通电电线上晾晒衣服D.检修电路时，应先切断闸刀开关6. 安装闸刀开关时，务必使（）A、静触点可以在上面，也可以在下面B、静触点必须在上面，且连接电源线C.静触点必须在下面，且连接电源线D. 电源线可以连接在闸刀开关的任何接头上7. 照明电路中的电灯、开关正确的连接方式是（）A.灯和灯、灯和开关都应该并联 B、灯和灯、灯和开关都应该串联B.灯和灯应串联，灯和开关应并联 D、灯和灯应并联，灯和开关应串联8. 家庭电路中使用用电器时，下列说法错误的是（）A.使用的用电器减少，干路中的电流也减少B.使用的用电器减少，电路中的总电阻也变小C.使用的用电器减少，电能表转盘转得变慢D.使用的用电器减少，火线和零线之间电压仍为220伏9. 小鸟停在高压线上并不会触电，其原因是（）A.小鸟是绝缘体，所以不会触电B.小鸟的生命力很强，所以不会触电C.小鸟的爪子皮很厚，所有不会触电 D小鸟两爪之间的电压低，不能使小鸟触电10. 在220V的照明电路上装有40W的电灯10盏，现在手边只有额定电流为1A的熔丝，安装熔丝比较合适的方法是（）A.将一根熔丝直接接在熔断器中B.将两根熔丝并联后接在熔断器中C.将三根熔丝并联后接在熔断器中D.将三根熔丝串联后接在熔断器中一. 填空题:（每空1分，共44分）11. 正常情况下零线与地之间的电压为 V，火线与零线之间的电压为 V。

用电安全培训测试题及答案一、单选题1. 家庭用电中，以下哪项不是安全用电的基本要求？A. 使用合格的电器产品B. 定期检查电线和插座C. 湿手操作电器开关D. 避免超负荷使用电器答案：C2. 当发现有人触电时，首先应该做的是：A. 立即切断电源B. 用水泼触电者C. 用手拉触电者D. 立即打电话报警答案：A3. 以下哪种行为是符合安全用电原则的？A. 将多个大功率电器插在同一插座上B. 使用破损的电线和电器C. 将电器的金属外壳接地D. 将电线悬挂在易燃物品上方答案：C二、多选题4. 家庭用电时，以下哪些措施可以预防触电？A. 使用带有漏电保护的插座B. 避免使用湿手触摸电器C. 定期检查电器和线路D. 使用绝缘工具进行维修答案：ABCD5. 在使用电器时，以下哪些做法是正确的？A. 按照电器使用说明书操作B. 避免在雷雨天气使用电器C. 电器不用时及时关闭电源D. 将电器放置在通风干燥处答案：ABCD三、判断题6. 使用电器时，可以不按照说明书操作。

答案：错误7. 电器发生故障时，应立即自行修理。

答案：错误8. 电器着火时，应先切断电源再进行灭火。

答案：正确四、简答题9. 请简述家庭用电中，如何预防电器火灾？答案：预防电器火灾的方法包括：定期检查电线和电器，确保没有损坏或老化；使用合格的电器产品，避免使用假冒伪劣产品；不要超负荷使用电器，确保电路负荷在安全范围内；电器不用时及时关闭电源，避免长时间待机；电器周围不要堆放易燃物品。

10. 发现有人触电时，应如何正确处理？答案：发现有人触电时，应立即切断电源，使用绝缘工具或干燥的木棍等非导电物体将触电者与电源分离。

如果触电者失去意识，应拨打急救电话，并在等待救援时进行心肺复苏等急救措施。

结束语：通过本次用电安全培训测试，希望大家能够掌握基本的用电安全知识，提高安全意识，避免用电事故的发生，确保自己和家人的安全。

安全用电，从我做起，从现在做起。

第17章家庭电路与安全用电例题与习题【例1】在家庭电路中，电能表总要装在总开关之前，这是因为_____。

除了每个用电器安装开关外，还应在电能表后面加总开关，这是因为______。

在家庭电路中，各照明设备和插座间采用并联，这是为了________。

家庭电路中安装插座的好处是_______。

【分析】可从电能表、闸刀开关、插座的作用及用电器的工作条件去考虑。

【解答】(l)电能表接在总开关前面可以测量用户所有用电设备所消耗的电能总共是多少。

(2)在维修电路或遇到其他情况时，可以及时切断电路。

(3)防止各用电器的工作状态发生明显干扰，可保证各用电器的额定电压。

(4)加接用电器比较方便，同时便于对移动的用电器供电，如吸尘器等。

【例2】图①中接线有几处错误？请逐一指出并加以说明。

【分析】可从闸刀开关和插座的作用去考虑。

【解答】有两个错误。

第一个错误是闸刀开关装倒了。

如果照此装法，拉开闸刀开关，更换熔丝时就势必带电操作，而且被拉开的闸刀在重力的作用下，可能会落下接通电路，所以很不安全。

正确的装法应该是静触头在上，动触头在下。

第二个错误是将插座串联接在火线上了，这会影响用电器的正常工作和安全使用。

【例3】某同学家电能表的规格是5(10)A220V，他家已有40W灯2盏，80W彩电1台，120W 洗衣机一台，当这些电器同时使用时，能否再接一只800W的电饭煲使用？【分析】计算出电能表的电功率、原有电器的总功率，若两者差值小于800W则不能使用，反之能用。

【解答】电能表额定功率P=UI=220V×5A=1100w原有电器总功率P1＝P灯×2＋P视十P机=40W×2＋80W＋120W=280WP-P1=1100W—280W=820W＞800W能再接一只800W的电饭煲使用。

【例4】当把一台灯的插头插入电源时，室内电灯全部熄灭，其原因可能是 [ ] A．室内电灯中有短路的。

B．室内电灯中有断路的。

九年级物理下学期新版粤教沪版：第十八章达标测试卷九年级物理·下(HY版) 时间：60分钟满分：100分一、选择题(每题3分，共36分)1．如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是( ) A．保险盒接法错误，保险盒应该安装在火线上B．二孔插座接法错误，其左端导线应该接在零线上C．开关和灯泡接法正确，开关接在零线上符合安全用电原则D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上(第1题) (第3题)2．下列与实际相符的是( )A．家用电冰箱正常工作电压为220 V B．台灯正常工作电流约为2 AC．教室里每只日光灯的功率约为500 W D．家用电磁炉功率约为120 W3．如图所示，甲、乙、丙、丁四幅图是使用测电笔辨别火线与零线的情景，其中正确使用测电笔的是( )A．甲和乙B．甲和丁C．乙和丙D．甲和丙4．小孙住在多年前修建的老房子里，家里的电线绝缘层老化严重。

有一天，小孙的妈妈在用电饭煲做饭，同时又用电炒锅炒菜时，小孙突然发现厨房里的电线冒烟了，他应该首先采取的措施是( )A．立即打电话给119报警B．立即给在外地出差的爸爸打电话C．马上到门口把自己家的总开关断开D．赶紧用水把火浇灭5．如图所示，小李同学闭合开关S后，灯泡正常发光。

于是他用测电笔测试图中的a、b、c、d四点时，其中测电笔氖管发光的是( )A．a、b、c、d B．c和d C．b和c D．a和b(第5题) (第6题)6．小科在学习了家庭电路后设计了一个如图所示的电路。

下列相关说法正确的是( ) A．电路中甲、丁串联B．电路中丙连接方式不正确C．闭合开关S1、S2，甲灯亮、乙灯不亮，说明乙灯被短路D．用测电笔检测丙插座的两孔时，测电笔氖管都能发光7．现在家庭电路中，常使用一种外壳由塑料制成的“空气开关”，它可替代闸刀开关和熔断器。

如果某同学家安装的“空气开关”的额定电流是10 A，那么，由这个“空气开关”控制的用电器的总功率最好( )A．不大于220 W B．不大于2.2 kWC．不大于1 200 W D．没有限制8．将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光。

家庭电路练习题一、选择题（1~9题为单选题,每题2分;10~15题为多选题）1．某家庭部分电路可简化成图3所示的情况,当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是A．串联B．并联C．电视与台灯串联后再与灯泡并联D．灯泡与台灯串联后再与电视并联2。

3．如上图右甲所示为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起),它连入电路如图4乙所示。

下列说法正确的是A．灯和插座是串联的 B．灯和插座是并联的C．开关只控制插座 D．开关同时控制灯和插座4涂涂同学根据家庭电路画了如图所示的电路图,其中包括插座1、插座2、电灯L和开关S,图中元件的接法画错了的是A、电灯LB、插座1C、插座2D、开关S5。

如右图是涂涂家庭电路，闭合开关,灯不亮。

用试电笔接触c点氖管不发光，接触d点氖管发光。

已知该电路有两处故障，则下列判断正确的是A、ac间断路、bd间断路B、ac间断路、eb间断路C、ac间断路、cd间短路D、eb间断路、cd间短路6．下图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障.小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。

当只闭合S、S1时，L0和L1都呈暗红色;当只闭合S、S2时，L0正常发光,L2不发光。

由此可以确定A．L1灯头断路 B．L1灯头短路C．L2灯头短路 D．L2灯头断路7．涂涂同学家在供电线路中安装了漏电保护器,铭牌上写着右表中的一些数据，以下几种说法正确的是A．漏电电流大于30mA，保护器会在0。

1s之内切断电源B．漏电持续时间超过0.1s时保护器才能动作C．当漏电电流达到15mA时就能起到保护作用D．只有当进户电压大于220V或漏电电流大于20A时，才能起到保护作用8。

若在你家中三孔插座中间的孔没有接地，将会发生的现象是（ )A．插座因耗电增加而烧毁 B．这孔接地是为了更好的让家用电器散热C．家用电器不能正常工作 D．人接触家用电器外壳时有可能发生触电事故9.电热水壶是我们熟悉的家用电器，如图所示从电热水壶的结构和使用来看，它涉及到很多物理知识。
