家庭电路经典练习题

家庭电路练习题1. 问题描述：家庭电路是我们日常生活中不可或缺的一部分。

为了更好地理解家庭电路的原理和应用，我们来进行一些有趣的练习。

以下是几个家庭电路练习题，希望你能够仔细思考并给出解答。

2. 练习题一：并联电路假设有两个电阻分别为R1 = 20 Ω 和R2 = 30 Ω 的电器，并联连接到一个电压为 U = 120 V 的电源上。

请回答以下问题：a) 计算总电阻 Rt。

b) 计算电流总强度 It。

c) 计算通过 R1 的电流强度 I1 和通过 R2 的电流强度 I2。

d) 计算通过 R1 的功率 P1 和通过 R2 的功率 P2。

e) 计算总功率 Pt。

3. 练习题二：串联电路现在考虑另外一个有两个电阻R3 = 50 Ω 和R4 = 40 Ω 的电器串联连接到相同电压 U = 120 V 的电源上。

请回答以下问题：a) 计算总电阻 Rt。

b) 计算电流总强度 It。

c) 计算通过 R3 的电流强度 I3 和通过 R4 的电流强度 I4。

d) 计算通过 R3 的功率 P3 和通过 R4 的功率 P4。

e) 计算总功率 Pt。

4. 练习题三：混合电路现在我们将并联电路和串联电路结合起来形成一个混合电路。

考虑电源电压为 U = 120 V，其中有一个并联电路，包含电阻R1 = 20 Ω 和R2 = 30 Ω；另外还有一个串联电路，包含电阻R3 = 50 Ω 和R4 = 40 Ω。

请回答以下问题：a) 计算整个混合电路的总电阻 Rt。

b) 计算整个混合电路的电流总强度 It。

c) 计算通过 R1、R2、R3 和 R4 的电流强度 I1，I2，I3 和 I4。

d) 计算通过 R1、R2、R3 和 R4 的功率 P1，P2，P3 和 P4。

e) 计算整个混合电路的总功率 Pt。

5. 结论：通过解答上述家庭电路练习题，我们可以更好地理解电路中的电阻、电流和功率之间的关系。

家庭电路是由各个电器组成的复杂网络，我们需要考虑串联和并联的情况，才能准确计算出总电阻、总电流和总功率。

《家庭电路》专题练习【练习1】如下是教室一个开关控制两个灯泡的简化图，将图连接完整。

【练习2】途途家的电路简化后如图所示，由该电路可知 ( )A. a线是零线，b线是火线B. 电能表是用来测量用电器总功率的C， 电路中的用电器都是并联在电路中的D、 三孔插座中上边的那个孔可以不接地【练习3】如图所示的甲、乙两个电路中，开关闭合后， 电线燃烧起来， 甲发生的原因是用电器的 过大，乙发生的原因是 。

【练习4】下列现象中，可能．引起家中的空气开关自动切断电路的是 ( )①插座中的两个线头相碰②开关中的两个线头相碰一③电路中增加了大功率的用电器④灯丝烧断A. ①②B.②③C. ②④D.①③【练习5】如图所示，当开关S闭合后，发现电灯L不亮，用试电笔测试a、b、c、d 各点，若出现下列情况时，判断电路的可能故障：(1) 试电笔只在a、d点发光: ;(2) 试电笔只在b点不发光： ；(3) 试电笔在a、b、c、d各点都发光:。

【练习6】如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光。

若仅有一处发生断路，则该处可能是( )A . 熔丝处B . P、 M 间某处C . M、 N 间某处D . N、Q 间某处【练习7】在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。

若电路中只有一处故障，则故障可 能是 ( )A.零线上保险丝烧断B.火线上保险丝烧断C.灯丝烧断D . 插座短路、【练习8】如图所示是一条刚装好的家庭电路，在未装保险丝之前，有经验的电工师傅先把灯泡 L₀接在装保险盒的两个接线柱上，当只闭合S₁时，L₀正常发光；当只闭合S₁时，L₀不发光；当只闭合S₁时，L₀和L₁发光都偏暗。

则下列判断正确的是(四只灯泡的额定电压均为 220V) ( )A.灯泡 L₁所在支路正常B.灯泡L₁所在支路断路C.灯泡L₁所在支路短路D.装好保险丝，合上所有开关后，灯泡都能正 常发光【练习9】下列图示情况可能会发生触电事故的是 ( )A .甲、 乙B . 甲、 丙C.乙、 丙 D . 甲、 丁【练习10】如图所示，甲、乙两人站在干燥的木凳上，丙站在地上并与乙手拉手，上下两条裸露导线分别是照明电路的火线和零线，那么一定会触电的是( )A. 甲B. 乙、 丙C.甲、 丙 D . 甲、 乙、 丙。

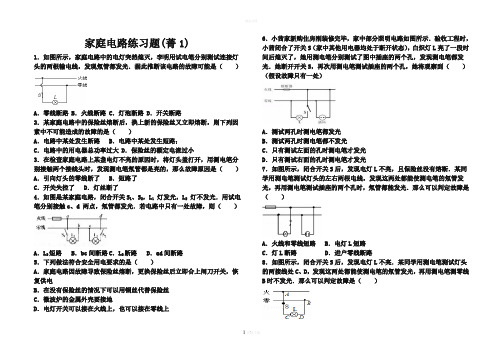

家庭电路练习题(菁1)1．如图所示，家庭电路中的电灯突然熄灭，李明用试电笔分别测试连接灯头的两根输电线，发现氖管都发光．据此推断该电路的故障可能是（）A．零线断路 B．火线断路 C．灯泡断路 D．开关断路2．某家庭电路中的保险丝熔断后，换上新的保险丝又立即熔断，则下列因素中不可能造成的故障的是（）A．电路中某处发生断路B．电路中某处发生短路；C．电路中的用电器总功率过大 D．保险丝的额定电流过小3．在检查家庭电路上某盏电灯不亮的原因时，将灯头盖打开，用测电笔分别接触两个接线头时，发现测电笔氖管都是亮的，那么故障原因是（）A．引向灯头的零线断了B．短路了C．开关失控了D．灯丝断了4．如图是某家庭电路，闭合开关S1、S2，L1灯发光，L2灯不发光．用试电笔分别接触c、d 两点，氖管都发光．若电路中只有一处故障，则（）A．L2短路B．bc间断路C．L2断路D．ad间断路5．下列做法符合安全用电要求的是（）A．家庭电路因故障导致保险丝熔断，更换保险丝后立即合上闸刀开关，恢复供电B．在没有保险丝的情况下可以用铜丝代替保险丝C．微波炉的金属外壳要接地D．电灯开关可以接在火线上，也可以接在零线上6．小茜家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小茜闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（）（假设故障只有一处）A．测试两孔时测电笔都发光B．测试两孔时测电笔都不发光C．只有测试左面的孔时测电笔才发光D．只有测试右面的孔时测电笔才发光7．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试灯头的左右两根电线，发现这两处都能使测电笔的氖管发光，再用测电笔测试插座的两个孔时，氖管都能发光．那么可以判定故障是（）A．火线和零线短路B．电灯L短路C．灯L断路 D．进户零线断路8．如图所示，闭合开关S后，发现电灯L不亮．某同学用测电笔测试灯头的两接线处C、D，发现这两处都能使测电笔的氖管发光，再用测电笔测零线B时不发光．那么可以判定故障是（）A．电线BD段某处断路B．电灯L短路C．电线AC段某处断路D．火线和零线短路9．闭合室内照明电路开关，发现灯泡不亮，但灯座完好，用测电笔测试灯座两接线柱，发现测电笔氖管发光，由此可以判断（）A．火线断路 B．零线断路 C．灯泡灯丝断了 D．A和B都有可能10．（2007•鸡西）如图所示的电路．开关闭合后．灯不亮．用测电笔测试A、B、c、D四处时，发现只有在B处时氖管不发光．那么故障可能是（）A．火线、零线短路B．灯开路 C．进户线零线开路 D．bc之间某处开路11．王同学用所示的电路做实验，检查完电路后，接通电源．当闭合开关后，发现灯不亮，但熔断器没有熔断，用测电笔测试导线接头a、b、c、d四处，氖管都发光，测试e，处，氖管不亮，则故障是（）A．进人插头的火线开路B．开关b、c间开路 C．电灯c、d间开路D．导线d、e间开路12．如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（）A．火线与零线短路 B．a、d之间某处断路C．b、c之间某处断路 D．电灯的灯丝断了13．根据家庭安全用电要求连接电路．14．家庭电路中电流过大的原因：一是，一是．15．用测电笔可辨别火线和零线，使用时手一定要接触，笔尖接触电线．如果氖管发光，表明接触的是．小明同学在闭合开关后，发现电灯不亮，他用测电笔测试图中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是．16．连接家庭电路．17．按家庭电路要求完成作图．18．将部分家庭电路连接完整．19．如图所示，请正确连接下列家庭电路．21．将灯泡、开关和三孔插座接到家庭电路中．22．在家庭电路中电灯突然熄灭，而用测电笔分别测两根电源线发现氖管仍发亮，发生这种故障的原因是什么？23．（1）晚上小刚在家学习时，他妈妈正在用电热器做饭，突然他所在房间的电灯不亮了，其他房间的电灯也不亮了，电热器也没电了，分析可能的原因，说出这时小刚应如何去做：．（2）晚上小明在家要学习，他开灯的一瞬间，灯亮了一下就又灭了，发现灯丝断了，分析为什么电灯在开灯的一瞬间灯丝容易烧断．．（3）晚上小王在家学习，发现电灯灯丝断了，决定换一个新灯泡，换灯泡时先要．（4）晚上小英在家学习，她所在房间的电灯不亮了，利用测电笔检查，如图所示开关S闭合后，用测电笔测试a、b、c、d点时，a、c、d氖管都发光，则故障可能是．24．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1时，根据现象判断电路中存在的故障：（1）L0正常发光，说明该支路．（2）L0发光呈暗红色，说明该支路．（3）L0不亮，说明该支路．（4）若闭合S1后，L0和L都不亮，为进一步明确故障，电工师傅用测电笔测试a、b、c、d四点时，氖管都发光，则电路的故障可能．25．物理小组的同学们练习安装家庭电路，李明同学按图所示电路安装电路，闭合所有开关，发现灯均不亮，他做了如下的测试，请你帮助他分析原因：（1）他用测电笔测试电路各接头处时，氖管都发光，其故障是．（2）他用测电笔测试电路各接头处时，氖管都不发光，故障可能是．（3）后来，老师要求不用测电笔，只用一个额定电压为220V的电灯作为检验灯泡来进行检查．李明同学想了一下，马上断开开关并取下保险丝，将检验灯泡连在原来接保险丝的位置，同时将所有的用电器断开．如果检查L1支路，只需闭合闸刀开关和S1，此时检验灯泡是联在电路中的；若检验灯泡正常发光，则该支路；若检验灯泡不发光，则该支路；若检验灯泡发光较暗，则该支路．若李明同学在连接电路时，将电路某处连成了短路；闭合所有开关，检验灯泡一定．若只断开S1，检验灯泡的亮度不变，说明．若只断开S1，检验灯泡的亮度变暗，说明．26．小强学习了家庭电路的知识后，回家安装了一盏电灯，闭合开关后发现电灯不亮，他用测电笔检测，图中的a，b，c，d，e，f处均为检测点，根据他的检测结果判断：（1）a，b，c，d，e处测电笔氖管都发光，可能故障是：；（2）a处测电笔氖管发光b，c，d，e，f处氖管都不发光，可能故障是：．27．晚上小明在家复习功课准备迎接中考，突然他房间的电灯不亮了，而其他房间的电灯正常亮．由此他确定这盏电灯与其他房间的电灯是联，经检查故障出现在灯丝，则这盏电灯的灯丝出现（填“短路”或“断路”），小明决定换一个新灯泡．他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如图（填“A”或“B”）的情况，这种情况（填“容易”或“不容易”）触电．28．在如图所示的电路中，电源电压为6V，开关闭合后，L1、L2均不发光．用电压表逐段测量，结果是：U ab=0V，U ad=6V，U bc=0V，U cd=6V．根据测试结果，请分析判断此电路的故障部位．29．甲、乙两个同学分别按如图所示的电路图将两只相同的灯泡连接好，当他们分别闭合开关后．（1）甲同学发现他连的电路只有灯L1亮，其故障原因是．（2）乙同学发现两只灯都不亮，老师告诉他可以用一根导线分别接在a、b、c处进行逐一检查，乙同学按老师说的办法去做．结果发现，当导线接在b、c两点之间时，灯L2亮了，故障原因是．30．（2015春•庄浪县期中）某实验探究小组用图所示电路测小灯泡的电阻：（1）闭合开关前，变阻器连入电路的电阻值应，即滑片应位于端．（填“a”或“b”端）．电流表读数．（2）闭合开关后，发现灯泡不亮，电压表有示数，电流表无示数，则电路中可能出现的故障是A．滑动变阻器开路 B．电压表短路 C．灯短路 D．灯断路（3）该实验电路除了可以测电阻外，还可以进行的实验有．（写出一种即可）参考答案1．A 2．A 3．A 4．B 5．C 6．D 7．D 8．A 9．B 10．D 11．D 12．C13．14．电路中发生短路电路中用电器总功率过大15．笔尾金属电极火线a、b间断路16．17．18．19．20．21．22．23．原因是电路总功率过大，使得电路中的电流过大．这时小刚应关闭家中的其他用电器，减小电路中的电功率电灯在开灯的一瞬间灯丝电阻较小，此时灯的电功率较大断开开关bc之间某处开路 24．短路正常断路零线断路25．进户线中的零线断路进户线中的火线断路串短路断路正常正常发光L1支路没有短路L1支路短路26．fe之间的某处发生断路ab之间的某处发生断路27．并断路B容易28．29．L2短路L1断路30．最大b最小D测量小灯泡的电功率欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。

初中九年级物理《家庭电路》电学作图题专题训练30道班级姓名得分1.图中虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度。

请将电路图连接完整，使其符合安全用电的原则。

2.请在如图所示的家庭电路中，以笔画线代替导线，将一个三孔插座和一个带拉线开关的螺口白炽灯泡接入电路。

3.如图所示的家庭电路，请将开关、螺口灯泡和三孔插座正确接入家庭电路(已部分连接)。

4.外出旅游一般入住的宾馆客房都配有房卡，只有把房卡插入电槽中，房间的电路才能工作，再闭合开关，房间内的灯才能亮。

请补充完整房间内如图所示的简化电路。

5.将图中的三孔插座和楼道中的声控灯按照安全用电的原则接入电路。

6.某额定电压为220V的电动扶梯(已接地)，只需在白天且有人时开启，利用红外线开关S1(有人时闭合、无人时断开)及可见光开关S2(白天闭合、夜间断开)即可实现自动控制。

请在图中按要求正确完成电路连接。

7.有一种插线板在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯(要与电阻串联)发光，插孔可以提供工作电压。

如果指示灯损坏，开关闭合时插孔也能提供工作电压。

根据上述现象：(1)在左图方框内画出符合要求的电路图(插孔在框中已画出，不考虑接地)；(2)按你设计的电路图在右图画出开关、指示灯、电阻和插孔与电源线的连接方式，并符合安全用电。

8.用笔画线表示导线，将电灯和开关连入如图所示的家庭电路中。

9.如图所示，请用笔画线表示导线，将图中的螺口电灯和开关接入家庭电路中，确保家庭电路用电安全。

10.请在图中用笔画线代替导线，将电灯、开关连入照明电路中11.连接以下家庭电路，开关控制螺丝口灯泡，三孔插座带保险丝。

12.如图所示，插座和电灯(带开关)是组成家庭电路的常用器件，请你用笔画线代替导线将各器件正确连入电路中13.请将图中开关和两盏白炽灯正确接入家庭电路中，要求开关同时控制两盏灯，都能正常发光。

15.4家庭电路与安全用电（专题训练）【九大题型】【题型1家庭电路的组成与连接】 (1)【题型2测电笔的使用】 (6)【题型3插座的构造与工作方式】 (8)【题型4熔断器的作用及保险丝的选择方法】 (12)【题型5火线与零线】 (17)【题型6家庭电路的故障分析】 (19)【题型7家庭电路电流过大的原因】 (22)【题型8触电危害及常见的触电类型与预防】 (25)【题型9安全用电原则】 (28)【题型1家庭电路的组成与连接】1．（2023•天河区二模）两款光控开关k1和k2，当环境光线较暗时，k1闭合，k2断开；当环境光线较亮时，k1断开，k2闭合。

小明用其中一款开关控制小夜灯L；环境较暗时L亮，环境较亮时L灭，且L的亮和灭不影响开关通断。

下列连接方式符合用电安全且能实现以上功能的是（）A．B．C．D．【答案】C【分析】在家庭电路中，开关应接在用电器和火线之间；根据题意分析开关的和灯泡的连接方式，然后选出正确的电路图。

【解答】解：AB、在家庭电路中，开关应接在用电器和火线之间，B中闭合k2会短路，故AB错误；CD、根据题意可知，环境较暗时L亮，环境较亮时L灭，这说明环境较暗时，开关k1闭合，环境较亮时k2断开，所以灯泡与开关k1串联在电路中，故C正确、D错误。

故选：C。

2．（2023•南充）如图为某同学设计的部分家庭电路示意图，其中电器元件连接不正确的是（）A．带开关的灯泡B．双孔插座C．空气开关D．三孔插座【答案】A【分析】（1）空气开关相当于保险丝，应串联在干路中，（2）火线首先进入开关，然后进入灯泡顶端的金属点；零线直接进入螺旋套。

火线接在灯泡的顶端，在更换灯泡时，断开开关，切断火线，更安全；（3）两孔插座与其他用电器并联；（4）三孔插座与其他用电器并联，“左零右火上地线”。

【解答】解：A、开关应接在火线上，当开关断开时，能切断火线；若开关接在零线上，开关断开时，灯泡连接着火线，不安全；由图可知，电路中明显的错误是开关接在零线上了、灯泡接在火线上了，即开关和灯泡的连接错误，故A错误；B、由图知，两孔插座与其他用电器并联，接线是“左零右火”，连接正确，故B正确；C、空气开关相当于保险丝，应串联在干路中，连接正确，故C正确；D、三孔插座与其他用电器并联，接线是“左零右火上地线”，连接正确，故D正确。

家庭电路作图题一、作图题（共22题）1、如图甲所示，是小明家常用的一个插线板。

他在使用中发现:插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电。

根据上述现象，在图乙中画出插线板中开关、指示灯和三孔插座的连接方式，并与电源线接通。

（________）2、进步神速的周润春同学在自家盖的房间安装了一盏“220V100W”的顶灯和一盏“220V5W”的壁灯．他打算把这两盏灯并联，然后另用一个普通的拉线开关S2同时来控制两灯．但接完后，他合上开关S1，拉线开关S2仍然断开时，发现壁灯已亮、顶灯却很暗．他接着合上拉线开关S2，结果壁灯灭，顶灯很亮，试画出他错接的电路图．（_____）3、图甲是某宾馆的房卡，它相当于一个开关．只有房卡插入卡槽里，房间内的灯和插座才能工作．图乙是房间内已经连好的部分电路图，S1是房卡开关，S2是控制灯L的开关．为使灯和插座正常工作，请将图乙中的电路图补充完整．4、图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件．图乙方框内是其内部示意图，“〇”代表接线柱．请将图乙电路连接完整．要求：符合安全用电原则，开关只控制灯泡，方框内导线只允许连在接线柱上．（__________）5、教室中有一台空调和多盏标有“220V 18W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。

(1)请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光（）。

(2)当打开空调时，空气开关“跳闸”。

出现这种现象的原因可能是______。

6、(3)小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电路，无论是楼上或楼下都可以任意开灯、灭灯，既可以在楼下开灯到楼上灭灯，又可以在楼上开灯到楼下灭灯，请你根据小明设计的意图，用笔画线代替导线完成题15—3图的电路。

7、将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上．8、有些家用电器没有电源开关，例如电冰箱的三线插头插到插座上就开始工作了．为了便于控制，技术人员设计了带有开关的插座，用这个开关就可以控制接在插座上的用电器的通断．图甲所示就是带有按键式开关的三线插座外形．打开插座的盖板，可以看到接线板上有五个接线柱，如图乙所示．请你依照安全用电的要求，将这个带开关的三线插座连接在电路中．9、一间教室要安装2盏“220V40W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．10、如图甲是家用插线板在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供220V电压．11、如图甲所示，是小明常用的一个插线板。

家庭电路练习题一、选择题（1~9题为单选题,每题2分;10~15题为多选题）1．某家庭部分电路可简化成图3所示的情况,当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是A．串联B．并联C．电视与台灯串联后再与灯泡并联D．灯泡与台灯串联后再与电视并联2。

3．如上图右甲所示为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起),它连入电路如图4乙所示。

下列说法正确的是A．灯和插座是串联的 B．灯和插座是并联的C．开关只控制插座 D．开关同时控制灯和插座4涂涂同学根据家庭电路画了如图所示的电路图,其中包括插座1、插座2、电灯L和开关S,图中元件的接法画错了的是A、电灯LB、插座1C、插座2D、开关S5。

如右图是涂涂家庭电路，闭合开关,灯不亮。

用试电笔接触c点氖管不发光，接触d点氖管发光。

已知该电路有两处故障，则下列判断正确的是A、ac间断路、bd间断路B、ac间断路、eb间断路C、ac间断路、cd间短路D、eb间断路、cd间短路6．下图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障.小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。

当只闭合S、S1时，L0和L1都呈暗红色;当只闭合S、S2时，L0正常发光,L2不发光。

由此可以确定A．L1灯头断路 B．L1灯头短路C．L2灯头短路 D．L2灯头断路7．涂涂同学家在供电线路中安装了漏电保护器,铭牌上写着右表中的一些数据，以下几种说法正确的是A．漏电电流大于30mA，保护器会在0。

1s之内切断电源B．漏电持续时间超过0.1s时保护器才能动作C．当漏电电流达到15mA时就能起到保护作用D．只有当进户电压大于220V或漏电电流大于20A时，才能起到保护作用8。

若在你家中三孔插座中间的孔没有接地，将会发生的现象是（ )A．插座因耗电增加而烧毁 B．这孔接地是为了更好的让家用电器散热C．家用电器不能正常工作 D．人接触家用电器外壳时有可能发生触电事故9.电热水壶是我们熟悉的家用电器，如图所示从电热水壶的结构和使用来看，它涉及到很多物理知识。

19.1 家庭电路（专题训练）【五大题型】【题型1 家庭电路的组成与连接】 (1)【题型2 测电笔的使用】 (4)【题型3 插座的构造与工作方式】 (6)【题型4 火线与零线】 (7)【题型5 家庭电路的故障分析】 (8)【题型1 家庭电路的组成与连接】1．（2023•长沙）某家庭电路的连接如图所示，下列说法正确的是（）A．a点所在的电源线是零线B．空气开关只能安装在b点处C．c点所在的导线与大地相连D．L1和L2是串联的2．（2023•凌海市三模）如图所示的家庭电路中，有两个器件连接错误，它们是（）A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二孔插座C．带开关的灯泡和三孔插座D．闸刀开关和三孔插座3．（2023•安徽三模）关于物理知识，下列判断正确的是（）A．甲图中抽油烟机是利用“流体在流速越快的地方压强越大”的原理工作的B．乙图中将锤柄撞击板凳可以使锤头装牢，利用了锤头的惯性C．丙图中螺口节能灯的1接在零线上D．丁图中，若用超导材料代替电饭锅发热盘效果更好4．（2023•泗水县四模）楼道里，夜间楼道灯一直亮着会造成浪费。

其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有人走动发出声音时闭合，无人走动时自动断开。

请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。

图中，楼道电路连接符合上述设计及安全用电要求的是（）A．B．C．D．5．（2023•高州市二模）家庭电路中电视机和电灯的连接方式是（选填“串联”或“并联”）的，控制电灯的开关应接在（选填“零”或“火”）线上，1度电可供“220V 40W”的灯泡正常工作h。

6．（2023•佛冈县一模）如图所示的家庭电路，三孔插座连接正确，用试电笔接触a孔中的金属片，氖管（选填“会”或“不会”）发光，开关应该接在（选填“①”或“②”）位置。

1．如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。

某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。

那么可以判定故障是( )A.火线和零线短路B.电灯L短路C.电线AC段某处断路D.电线BD段某处断路2．下列做法不符合．．．安全用电的是（）A．遇到有人触电先切断电源 B．将洗衣机的金属外壳接地C．及时更换破损的导线 D．用湿手插拔用电器插头3、洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。

细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。

这样的设计主要考虑下列哪一因素（）A．使插头的造型更美观B．插入插座中可更稳固C．有利于识别火线和零线插脚D．插入插座时，可确保用电器外壳先接地4．灾后重建，小宇同学家的永久性住房已经建好。

在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。

由此判断（）A．线路安装完全正确，因为灯泡正常发光B．线路安装不正确，电路中有短路C．线路安装不正确，电路中有断路D．仅由此不能判断线路是否有问题5发现有人触电后，应采取的正确措施是（）A.赶快把触电人拉离电源B.赶快去叫医护人员来处理C.赶快切断电源或用干燥的木棒将电线挑开D.赶快用剪刀剪断电源线6.下列关于安全用电的说法错误的是（）A.可以用铜丝代替保险丝B.雷雨天不能躲在大树下避雨C.不能将湿衣服晾在电线上D.发现有人触电时应立即切断电源7.下列做法不符合节约用电原则的是（）A.离开房间时随手关灯B.使用空调时不关闭门窗C.使用电子高效节能灯D.使用冰箱时尽量少开冰箱门8.关于家庭电路的说法不正确的是（）A.洗衣机使用三孔插座能防止人触电B.电灯的开关装再火线或零线上都可以C.使用测电笔可以辨别家庭电路中的火线和零线D.保险丝被烧断，可能是电路中使用了大功率用电器或出现了短路故障9．如图所示是小科家部分线路连接图。

初三家庭电路练习题电路练习题一：1. 有一盏60瓦的灯泡接在220伏的电源上，请计算：a) 电阻大小；b) 电路中的电流大小；c) 灯泡两端的电压大小。

2. 在电路中，有一个10欧姆的电阻器和一个30欧姆的电阻器串联，接在220伏的电源上，请计算：a) 总电路中的电流大小；b) 电阻器两端的电压大小；c) 通过10欧姆电阻器的电流大小；d) 通过30欧姆电阻器的电流大小。

3. 在电路中，有一个20欧姆的电阻器和一个40欧姆的电阻器并联，接在220伏的电源上，请计算：a) 总电路中的电流大小；b) 电阻器并联后的总电阻大小；c) 电阻器两端的电压大小；d) 通过20欧姆电阻器的电流大小；e) 通过40欧姆电阻器的电流大小。

电路练习题二：1. 在一个家庭电路中，有一个220伏的电源，接有一个15安培的熔断器，请计算：a) 最大可接受的功率；b) 最大可接受的电阻值。

2. 在一个家庭电路中，有一个220伏的电源，接有一个10安培的熔断器，请计算：a) 最大可接受的功率；b) 最大可接受的电阻值。

3. 在一个家庭电路中，有一个220伏的电源，接有一个20安培的熔断器，请计算：a) 最大可接受的功率；b) 最大可接受的电阻值。

电路练习题三：1. 在一个家庭电路中，有一个220伏的电源，接有一个10欧姆的电阻和一个20欧姆的电阻并联，请计算：a) 总电路中的电流大小；b) 电阻器并联后的总电阻大小；c) 电阻器10欧姆两端的电压大小；d) 电阻器20欧姆两端的电压大小；e) 通过10欧姆电阻器的电流大小；f) 通过20欧姆电阻器的电流大小。

2. 在一个家庭电路中，有一个220伏的电源，接有一个30欧姆的电阻和一个40欧姆的电阻串联，请计算：a) 总电路中的电流大小；b) 电阻器串联后的总电阻大小；c) 电阻器30欧姆两端的电压大小；d) 电阻器40欧姆两端的电压大小；e) 通过30欧姆电阻器的电流大小；f) 通过40欧姆电阻器的电流大小。
