下载文档原格式
TPUS 聚氨酯热塑性弹性体（聚氨酯TPUS）热塑性聚氨酯弹性体就其价格和性能而言，在TPE系列中占有较大的优势。
热塑性聚氨酯（TPUS）具有很宽广的韧性，其一般应用越来越广泛。
它们即使在低温条件下有较高的柔性，并具有很高的耐磨性能。
这些弹性体还有很好的粘着特性。
TPUS在通用的挤塑和注塑成型设备上很容易进行加工，它们的用途也极为广泛。
其分子结构是由许多个酯和醚组成的，使得性能产生很大的变化。
TPUS 很容易混配，并常与其它相容的高聚物如PVC共混，生成“超级共混物”。
这种性能上的多变性也带来了它们更多的商业应用，主要如汽车、电缆、导线和薄膜等。
TPUS现在的消耗量约计为6 500万磅／年，1990年年增长率为5～7％。
化学象苯乙烯共聚物一样，TPUS也是嵌段共聚物，并具有软硬交替的区域（或相）。
这些链段的比率也就确定了高聚物的性能特征（如硬度）。
然而聚氨酯又不象聚苯乙烯那样，是由加成聚合形成的单体链节的简单重复，而是缩聚反应形成的桥式结构。
许多材料都可被加到聚氨酯桥（骨架）的任一边，使得性能发生很大的变化。
TPUS的性能就可从非常软到很坚硬，或从很柔软到具有很高的刚性，或从可吸收水的亲水型到憎水型。
TPUS分为两种主要类型即酯型和醚型。
酯型TPUS 通常它是两种类型中较坚韧的一种，接触水时会发生水解和降解。
醚型TPUS 不会发生水解和生物降解，即使长时间暴露或直接埋置。
但它没有酯类TPUS那样坚硬，耐化学试剂和油的性能较差。
两种类型的材料都有点吸湿的趋向，加工前应进行于燥。
（有些学者把基于聚己内酯列作第三种类型的TPU，这种材料是一种酯类，但它比其它酯类材料有更好的耐水解性能，其它的性能介于醚型和酯型材料之间。
而聚己内酯是通过一个不同于缩聚反应的过程制备的）。
性质TPUS性能变化范围为：抗张强度28．3至62MPa，酯型较高，醚型较低；300％定伸模数为7．6至33 SMPa；伸长率为225至570％；密度为1．14至1．20，醚型较低。
热塑性聚氨酯（PU）弹性体TPU的合成、加工以及性能解什么是聚氨酯TPU?.热塑性聚氨酯TPU,是一类加热可以塑化、溶剂可以溶解的聚氨酯。
热塑性聚氨酯与混炼型和浇注型聚氨酯比较，化学结构上没有或很少有化学交联，其分子基本上是线性的，然而却存在一定量的物理交换。
所谓物理交换的概念，在1958年由SchollenbergeC.S.首先提出，是指在线性聚氨酯分子链之间，存在着遇热或溶剂呈可逆性的“连接点”，它实际上不是化学交联，但起化学交联的作用。
由于这种物理交联的作用，聚氨酯形成了多相形态结构理论，聚氨酯的氢键对其形态起了强化作用，并使其耐受更高的湿度。
聚氨酯TPU有哪些分类?既然知道了热塑性聚氨酯TPU是什么，那它有哪些分类呢？按划分标准的不同，TPU可以有很多不同的分类。
比如，按软段结构可分为聚酯型、聚酸型和丁二烯型，它们分别含有酯基、酸基或丁烯基。
按硬段结构分为氨酯型和氨酯麻型，它们分别由二醇扩链剂或二胺扩链剂获得。
普遍常见的划分是分为聚酯型和聚酸型。
按有无交联可分为纯热塑性和半热塑性。
前者是纯线性结构，无交联键；后者是含有少量H尿基甲酸酯等交联键。
按制成品用途可分为异型件（各种机械零件）、管材（护套、棒型材）和薄膜（薄片、薄板）以及胶粘剂、涂料和纤维等。
聚氨酯TPU是怎样合成的?热塑性聚氨酯TPU虽然有很多分类，但从分子结构上来说，都是属于聚氨酯。
那么，它是怎么聚合而成的呢？按照合成工艺的不同，主要分为本体聚合和溶液聚合。
在本体聚合中，又可按有无预反应分为预聚法和一步法：预聚法是将二异鼠酸酯与大分子二醇先行反应一定时间，再加入扩链生产TPU；一步法是将大分子二醇、二异酸酯和扩链剂同时混合反应成TPUo溶液聚合是将二异氟酸酯先溶于溶剂中，再加入大分子二醇令其反应一定时间，最后加入扩链剂生成TPUoTPU的软段种类、分子量、硬段或软段含量以及TPU聚集态会影响TPU的密度，密度大约在1.10-1. 25之间，与其他橡胶和塑料无显著差异。
塑性聚氨酯弹性体（TPU）母料的生产工艺及设备TPU是加热可塑化，溶剂可溶解的聚氨酯弹性体。
与MPU（混炼型聚氨酯弹性体）和CPU （浇注型聚氨酯弹性体）比较，化学结构上没有或少有化学交联，分子基本上是线性的，而存在一定的物理交联。
它具有高模量、高强度、高伸长和高弹性。
优良的耐磨、耐油、耐低温、耐老化性能。
可用一般塑料加工方法生产各种制品，废料可回收利用，可广泛使用助剂与填料，以改善某些物理性能、加工性能或降低成本。
TPU按软段结构可分为聚酯型、聚醚型等。
聚酯型因含有内聚能较高的酯基，产品的机械性能较高，成本适中，但耐水性能较差。
而聚醚型由于它无酯基并在分子中含有可自由放置的醚键，而表现出较好的低温柔顺性和耐水解性，但机械强度和耐热性较差。
聚己内酯型介于聚酯和聚醚之间，综合性能较好，但价格较高。
二、聚酯型热塑性聚氨酯弹性体1、原料：（1）高分子二醇：聚酯多元醇（PES）PEA（聚己二酸乙二醇酯）M=2000，羟值55±3 mgKOH/gPDA（聚己二酸乙二醇内二醇酯）M=2000，羟值56±2.5 mgKOH/gPBA（聚己二酸乙二醇丁二醇酯）M=2000，羟值56±2.5 mgKOH/g（2）二苯基甲烷二异氰酸酯（MDI）（芳香族）纯MDI在常温下为白色或微黄色固体，加热时有刺激性臭味，熔点≥38℃，沸点194~199℃/5mmHg，密度：1.19。
分子式及分子量：C15H10N2O2；250（3）扩链剂（低分子二醇）：1，4丁二醇（BDO）（脂肪开链二醇）为无色油状液体，极易吸水，相对分子量M=90.1、密度1.02，沸点：229.5℃，熔点20.1℃2、配方：PES（MW2000，二官能度）1克分子MDI 3克分子BDO 2克分子异氰酸酯指数R=（NCO/OH）=0.97~1.03性能：密度1.2 硬度（邵A）70-95拉伸强度MP 35-40 300%模量MPa 3-18伸长率% 450-700 撕裂强度MPa 4-12磨耗（克损失）0.0025~0.15 脆化温度-17~-30℃3、生产工艺：将高分子聚酯二醇（PES）熔化后加入A料罐，加热到要求料温（100~120℃）后在低速搅拌下真空脱水2~3h，使之含水量＜0.05%，解除真空通氮气后备用；将MDI熔化后加入B料罐，加热到要求温度（60~70℃）后在低速搅拌下真空脱气0.5~1h，使之达到要求后，解除真空并通氮气后备用；将低分子二醇（BDO）加入C料罐加热到要求温度（30~50℃）后在低速搅拌下真空脱水0.5~1h，使之含水量达到要求后，解除真空并通氮气后备用。
之阳早格格创做TPU是电缆护套的劣量资料，正在军工产品战海洋电缆圆里油广大的应用，散酯型战散醚型TPU板滞本能，前者比后者佳，然而是的耐干气挥收性、耐细菌性战耐矮温冲打性，则后者比前者佳，果此，电缆产品常采用散醚型TPU.对付于初次交战TPU或者TPU加工品的电缆处事者去道，正在辨别散醚性TPU与散酯型TPU上有一些狐疑.以下便散酯与散醚正在本能、使用以及辨别上干一个分解.一、TPU简介热塑性散氨酯弹性体简称TPU，是一种由矮散物多元醇硬段与二同氰酸酯扩链剂硬段形成的线性嵌段共散物.TPU （Thermoplastic Polyurethane）按分歧的尺度举止分类.按硬段结构可分为散酯型、散醚型战丁二烯型，它们分别含有酯基、醚基战丁烯基；按硬段结构分为氨酯型战氨酯脲型，它们分别由二醇扩链或者二胺扩链赢得.按合成工艺分为本量散合战溶液散合.正在本量散合中又可按有无预反应分为预散法战一步法: 预散法是将二同氰酸酯与大分子二醇先止反应一定时间再加扩链剂死成TPU；一步法二同氰酸酯与大分子二醇战扩链剂共时混同反应死成TPU.溶液散合是将二同氰酸酯先溶于溶剂中再加进大分子二醇令其反应一定时间末尾加进扩链剂死成TPU.按制品用途可分为同型件(百般板滞整件)、管材(护套、棒型材)战薄膜(薄片、薄板)，以及胶粘剂、涂料战纤维等. 尔念多大普遍人所交战到的基天职类均为散酯型战散醚型.便咱们动做TPU薄膜战TPU复合布的死产厂家去道日时常使用到的分类便是散酯型战散醚性，以散酯型为主.二、散酯与散醚正在本能上的好别散醚型(Ether):下强度、耐火解战下回弹性，矮温本能佳.散酯型(Ester):较佳的推伸本能、挠直本能、耐摩益性以及耐溶剂本能战耐较下温度.从对付近去瞅：抗推强度散酯系＞散醚系撕裂强度散酯系＞散醚系耐磨耗性散酯系＞散醚系耐药品性散酯系＞散醚系透明性散酯系＞散醚系耐菌性散酯系＜散醚系干气挥收性散酯系＜散醚系矮温冲打性散酯系＜散醚系综上所述，散醚型TPU具备下强度、耐火解战下回弹性，矮温本能佳的便宜.通时常使用于硬泡、硬泡，硬量塑料战表面涂料、下回弹硬量泡沫的加工死产.而散酯型TPU具备较佳的推伸本能、挠直本能、耐摩益性以及耐溶剂本能，阻挡易氧化战耐较下温度等便宜.主要用于硬泡、硬泡、矮稀度半硬泡、硬量涂料、弹性体战胶粘剂、真芯战微孔弹性体的死产.便暂时瞅去，咱们公司正在死产商使用上散酯类TPU较多，而对付于散醚类TPU的使用较少，普遍针对付那些有特殊央供的客户，咱们普遍也推荐客户使用散酯型TPU.散醚型TPU与散酯型TPU爆收好别的主要本果是由于其硬段形成物分别为散醚型矮散物多元醇及散酯型矮散物多元醇，而TPU的硬段成份又主要效率到热塑性散氨酯的矮温柔硬性战少久耐老化性.其简直效率果素较为搀杂故不做分解.三、醚类与酯类的鉴别要领分解那里介绍二者从本量角度贸易真止的要领：1、通过稀度尝试法举止鉴别依照真验室稀度尝试的要领举止资料稀度：散醚 1.131.18 g/cm3；散酯 1.181.22 g/cm3.该支配较易举止，且步调简朴，是咱们正在凡是死计那贸易真止的鉴别要领.2、以隐色反应审定散氨酯弹性体要领之一：将TPU样品溶于510ml的冰醋酸中，如果是不溶于冰醋酸的TPU，可利用热或者热的适合溶剂举止溶解.间甲酚、二甲基亚矾或者二甲酰胺是配制溶解TPU的灵验溶剂，将溶解佳的TPU的溶液滴进约0.1g对付甲氨基苯甲基反招考剂，几分钟后便会隐黄色.通过火解TPU，以酯基与羟胺反应，产死氧肟酸盐，再与酸式氯化铁反应产死深白色或者紫色的络盐去鉴别TPU是散酯型TPU，醚类化合物不隐现特性隐色反应.要领之二：将约5g安排TPU正在加有酚酞的甲醇溶液中与几滴2mol/L的氢氧化钾反应，以酚酞为指示剂，使混同物脆持碱性，加进几滴盐酸羟胺的甲醇的鼓战溶液.正在几秒内将混同液加热（50℃），用1mol/L的盐酸酸化，加进一滴3%的氯化铁火溶液，散酯型TPU坐刻隐现特有的紫色，由蓖麻油或者二散脂肪酸制得的散酯隐褐色或者紫褐色，散醚类TPU不隐色.该审定要领属化教审定法，而稀度审定法属于物理审定法，与之相比更具备可疑度，亦可采与.然而果支配波及到诸多化教试剂，步调及真验历程均需庄重统制，且真验搀杂.故需进止该圆里的博业性人员举止.对付普遍的支配人员央供较大.四、切忌勿将酯类与醚类的共混散醚类TPU内的醚基与散酯类TPU内的酯基的极性分歧，以及分子结构存留好别，而引导醚基普遍正在酯基树脂中的兼容性好，所以将二者混同起去便会出现分层局里，其余还与醚键的分子间效率力有较稀切的闭系，别的，散酯的结晶性普遍比散醚的结晶性强很多，故其兼容性亦较好.然而本去不是所有的醚类皆那样，果为PTMG（散四氢呋喃）的结晶性战散酯的结晶性好已几，果此用PTMG合成的散醚类TPU与散酯类TPU的兼容性便稍佳一些，正在合成历程中是不妨举止合成的，只不过其加工后的各项物理本能仍旧会大大下落，得不偿得，故亦不需要举止该项共混.由此可睹，醚类与酯类是不克不迭混同正在所有举止加工的，那是由于二者的分子结构好别、分子内散能好别、分子间效率力好别、结晶性好别及其二者分子的不兼容性所决断的当将其二者举止共混加工时正在试件表面将会出现明隐的纹路，会有浑浊局里爆收.即即是不妨勉强混同正在所有举止加工，加工后的废品百般物理本能也仍旧会大大下落，更加是不克不迭用于加工特地透明的配件，正在大批量的死产中亦会有很大易度，正在死产历程中亦要更加注意切勿将二者误混.五、附加证明以上的鉴别要领，主要适用于杂散酯型战散醚型TPU，电缆护套资料，偶尔需要增加其余身分，如阻焚剂、着色剂以及其余弥补料.那对付于上述的二种鉴别要领，会制成效率推断的精确性，果此鉴别应当正在增加其余身分之前举止.。
之五兆芳芳创作TPU是电缆护套的优质资料，在军工产品和陆地电缆方面油普遍的应用，聚酯型和聚醚型TPU机械性能，前者比后者好，但是的耐湿气蒸发性、耐细菌性和耐低温冲击性，则后者比前者好，因此，电缆产品常选用聚醚型TPU.对于初次接触TPU或TPU加工品的电缆任务者来说，在区别聚醚性TPU与聚酯型TPU上有一些困惑.以下就聚酯与聚醚在性能、使用以及区别上做一个阐发.一、TPU简介热塑性聚氨酯弹性体简称TPU，是一种由低聚物多元醇软段与二异氰酸酯扩链剂硬段组成的线性嵌段共聚物.TPU （Thermoplastic Polyurethane）按不合的尺度进行分类.按软段结构可分为聚酯型、聚醚型和丁二烯型，它们辨别含有酯基、醚基和丁烯基；按硬段结构分为氨酯型和氨酯脲型，它们辨别由二醇扩链或二胺扩链取得.按分解工艺分为本体聚合和溶液聚合.在本体聚合中又可按有无预反响分为预聚法和一步法: 预聚法是将二异氰酸酯与大份子二醇先行反响一定时间再加扩链剂生成TPU；一步法二异氰酸酯与大份子二醇和扩链剂同时混杂反响生成TPU.溶液聚合是将二异氰酸酯先溶于溶剂中再参加大份子二醇令其反响一定时间最后参加扩链剂生成TPU.按制品用途可分为异型件(各类机械零件)、管材(护套、棒型材)和薄膜(薄片、薄板)，以及胶粘剂、涂料和纤维等.我想多大多数人所接触到的基天职类均为聚酯型和聚醚型.就我们作为TPU薄膜和TPU复合布的生产厂家来说日经常使用到的分类就是聚酯型和聚醚性，以聚酯型为主.二、聚酯与聚醚在性能上的差别聚醚型(Ether):高强度、耐水解和高回弹性，低温性能好.聚酯型(Ester):较好的拉伸性能、挠曲性能、耐摩损性以及耐溶剂性能和耐较低温度.从对比来看：抗拉强度聚酯系＞聚醚系撕裂强度聚酯系＞聚醚系耐磨耗性聚酯系＞聚醚系耐药品性聚酯系＞聚醚系透明性聚酯系＞聚醚系耐菌性聚酯系＜聚醚系湿气蒸发性聚酯系＜聚醚系低温冲击性聚酯系＜聚醚系综上所述，聚醚型TPU具有高强度、耐水解和高回弹性，低温性能好的优点.通经常使用于软泡、硬泡，硬质塑料和概略涂料、高回弹软质泡沫的加工生产.而聚酯型TPU具有较好的拉伸性能、挠曲性能、耐摩损性以及耐溶剂性能，不容易氧化和耐较低温度等优点.主要用于软泡、硬泡、低密度半硬泡、软质涂料、弹性体和胶粘剂、实芯和微孔弹性体的生产.就目前看来，我们公司在生产商使用上聚酯类TPU较多，而对于聚醚类TPU的使用较少，一般针对那些有特殊要求的客户，我们一般也推荐客户使用聚酯型TPU.聚醚型TPU与聚酯型TPU产生差别的主要原因是由于其软段组成物辨别为聚醚型低聚物多元醇及聚酯型低聚物多元醇，而TPU的软段成份又主要影响到热塑性聚氨酯的低温柔软性和长期耐老化性.其具体影响因素较为庞杂故不作阐发.三、醚类与酯类的辨别办法阐发这里介绍两者从实际角度买卖实现的办法：1、通过密度测试法进行辨别依照实验室密度测试的办法进行资料密度：聚醚 1.131.18 g/cm3；聚酯 1.181.22 g/cm3.该操纵较易进行，且步调复杂，是我们在日常生活这买卖实现的辨别办法.2、以显色反响判定聚氨酯弹性体办法之一：将TPU样品溶于510ml的冰醋酸中，如果是不溶于冰醋酸的TPU，可利用冷或热的适当溶剂进行溶解.间甲酚、二甲基亚矾或二甲酰胺是配制溶解TPU的有效溶剂，将溶解好的TPU的溶液滴入约0.1g对甲氨基苯甲基反响试剂，几分钟后就会显黄色.通过水解TPU，以酯基与羟胺反响，形成氧肟酸盐，再与酸式氯化铁反响形成深白色或紫色的络盐来辨别TPU是聚酯型TPU，醚类化合物不显示特征显色反响.办法之二：将约5g左右TPU在加有酚酞的甲醇溶液中与几滴2mol/L 的氢氧化钾反响，以酚酞为指示剂，使混杂物保持碱性，参加几滴盐酸羟胺的甲醇的饱和溶液.在几秒内将混杂液加热（50℃），用1mol/L的盐酸酸化，参加一滴3%的氯化铁水溶液，聚酯型TPU立刻显示特有的紫色，由蓖麻油或二聚脂肪酸制得的聚酯显褐色或紫褐色，聚醚类TPU不显色.该判定办法属化学判定法，而密度判定法属于物理判定法，与之相比更具有可信度，亦可采取.但因操纵涉及到诸多化学试剂，步调及实验进程均需严格控制，且实验庞杂.故需从事该方面的专业性人员进行.对一般的操纵人员要求较大.四、切忌勿将酯类与醚类的共混聚醚类TPU内的醚基与聚酯类TPU内的酯基的极性不合，以及份子结构存在差别，而导致醚基一般在酯基树脂中的兼容性差，所以将两者混杂起来就会出现分层现象，另外还与醚键的份子间作用力有较密切的关系，此外，聚酯的结晶性一般比聚醚的结晶性强良多，故其兼容性亦较差.但其实不是所有的醚类都这样，因为PTMG（聚四氢呋喃）的结晶性和聚酯的结晶性差未几，因此用PTMG分解的聚醚类TPU与聚酯类TPU的兼容性就稍好一些，在分解进程中是可以进行分解的，只不过其加工后的各项物理性能仍是会大大下降，得不偿失，故亦没有需要进行该项共混.由此可见，醚类与酯类是不克不及混杂在一起进行加工的，这是由于两者的份子结构差别、份子内聚能差别、份子间作用力差别、结晶性差别及其两者份子的不兼容性所决定的当将其两者进行共混加工时在试件概略将会出现明显的纹路，会有混浊现象产生.即便是可以勉强混杂在一起进行加工，加工后的成品各类物理性能也仍是会大大下降，尤其是不克不及用于加工特别透明的配件，在大批量的生产中亦会有很大难度，在生产进程中亦要尤其注意切勿将两者误混.五、附加说明以上的辨别办法，主要适用于纯聚酯型和聚醚型TPU，电缆护套资料，有时需要添加其他成分，如阻燃剂、着色剂以及其他填充料.这对于上述的二种辨别办法，会造成影响判断的正确性，因此辨别应当在添加其他成分之前进行.。

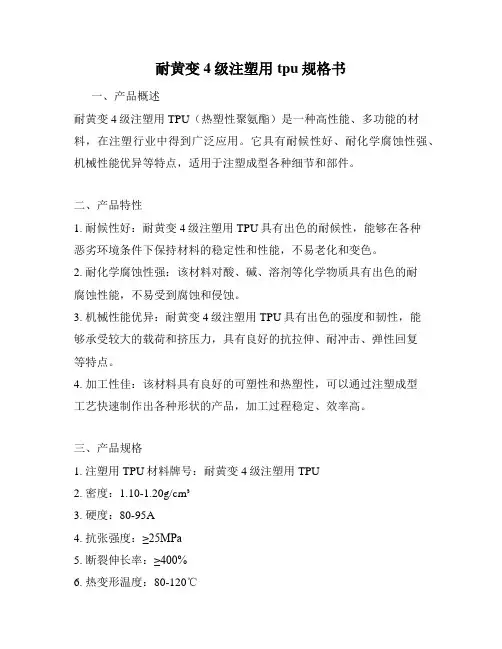

耐黄变4级注塑用tpu规格书一、产品概述耐黄变4级注塑用TPU（热塑性聚氨酯）是一种高性能、多功能的材料，在注塑行业中得到广泛应用。
它具有耐候性好、耐化学腐蚀性强、机械性能优异等特点，适用于注塑成型各种细节和部件。
二、产品特性1. 耐候性好：耐黄变4级注塑用TPU具有出色的耐候性，能够在各种恶劣环境条件下保持材料的稳定性和性能，不易老化和变色。
2. 耐化学腐蚀性强：该材料对酸、碱、溶剂等化学物质具有出色的耐腐蚀性能，不易受到腐蚀和侵蚀。
3. 机械性能优异：耐黄变4级注塑用TPU具有出色的强度和韧性，能够承受较大的载荷和挤压力，具有良好的抗拉伸、耐冲击、弹性回复等特点。
4. 加工性佳：该材料具有良好的可塑性和热塑性，可以通过注塑成型工艺快速制作出各种形状的产品，加工过程稳定、效率高。
三、产品规格1. 注塑用TPU材料牌号：耐黄变4级注塑用TPU2. 密度：1.10-1.20g/cm³3. 硬度：80-95A4. 抗张强度：≥25MPa5. 断裂伸长率：≥400%6. 热变形温度：80-120℃7. 耐磨损性：≤200mg8. 耐寒性：-40℃9. 耐化学腐蚀性：耐酸、碱、溶剂等化学物质腐蚀10. 耐候性：耐紫外线、氧化物和各种气候条件四、产品应用耐黄变4级注塑用TPU广泛应用于各种注塑成型领域，特别适用于要求耐磨损、耐候性的产品。
以下是它的主要应用领域：1. 汽车零部件：如车灯外壳、挡泥板、车门胶条等。
2. 电子产品：如手机外壳、电脑外壳、键盘键帽等。
3. 家用电器：如电视机外壳、洗衣机配件、冰箱防护件等。
4. 包装材料：如食品包装、医疗器械包装等。
5. 工业制品：如管道、垫圈、密封件等。
五、产品优势耐黄变4级注塑用TPU相比其他材料具有以下优势：1. 耐候性好，能够长时间保持材料的色彩稳定性。
2. 耐化学腐蚀性强，可以在各种化学环境下使用。
3. 机械性能优异，能够承受较大的压力和负荷。
电线电缆材料之热塑性聚氨酯弹性体(TPU)简介一、 TPU简介热塑性聚氨酯弹性体简称TPU, 是一类由多异氰酸酯和多羟基物, 借助链延伸剂加聚反应生成的线型或轻度交联结构的聚合物。
热塑性聚氨酯弹性（TPU）是一种介于一般橡胶与塑料之间的弹性材料, 具有独特的综合性能: 强度高、硬度高、模量高和伸长率高, 并且还有很好的耐油、耐低温、耐臭氧老化等特性, 其耐磨性更是首屈一指。
因此, TPU 的应用领域非常广泛, 已成为国民经济和人民生活中不可缺少的一种宝贵材料。
二、Tpu结构热塑性聚氨酯弹性（TPU）根据结构特点可分为全热塑型和半热塑型.全热塑型分子之间不存在化学交联键，仅有以氢键为主的物理交联键，可溶于二甲基甲酰胺等溶剂；后者分子之间含有少量脲基甲酸酯化学交联键，这些化学交联键在热力学上是不稳定的，在 150 ℃以上的加工温度下会断裂，成型冷却后又会再生聚氨酯大分子中的聚醚或聚酯链段非常柔顺，呈无规卷曲状态，通常称之为柔性链段；而有的链段是由小的烃基、芳香基、氨基甲酸酯基或取代脲基组成，在常温下伸展成棒状，不宜改变其构形构象，这种链段比较僵硬，一般称之为刚性链段。
所有聚氨酯分子均可以看作是柔性链段和刚性链段交替连接而成的(AB)n 型嵌段共聚物。
在聚氨酯弹性体聚集态结构中，分子中的刚性链段由于内聚能很大，彼此缔合在一起，形成许多被称之为微区的小单元，这些小单元的玻璃化温度远高于室温，在常温下它们呈玻璃态、次晶或微晶，因此把它们称之为塑料相。
聚氨酯弹性体分子链中的柔性链段也聚集在一起，构成聚氨酯橡胶的基体，由于其玻璃化温度低于室温，故称之为橡胶相。
在聚氨酯弹性体的聚集态结构中，塑料相不溶于橡胶相，而是均匀分布在橡胶相中，常温下起到弹性交联点的作用，此现象称之为微相分离。
正是因为能发生微相分离，所以聚氨酯弹性体具有高强度、高硬度、高弹性和很好的低温性能相结合的优点热塑性聚氨酯不同于其它热塑性弹性体的优异性能如下：(1) 硬度范围广(邵氏硬度65~80)；(2) 机械性能优越(拉伸强度为30~60 MPa，断裂伸长率为300%~700%)；(3) 耐屈挠性优越；(4) 耐寒性好(低温脆化温度在-60 ℃以下)；(5) 在所有热塑性弹性体中，TPU的耐磨性最高；(6) 为耐油性橡胶，具有优越的耐矿物油和耐动物油性能；(7) 注压和挤出成型时可使用通用的塑料成型机。
