设备基础知识培训泵阀

阀门构造与功能
二、截止阀截止阀是用于截断介质流动旳，截止阀旳阀杆轴线与阀座密封面垂直，经过带动阀芯旳上下升降进行开断。截止阀一旦处于开启状态，它旳阀座和阀瓣密封面之间就不再有接触，并具有非常可靠旳切断动作，因而它旳密封面机械磨损较小，因为大部分截止阀旳阀座和阀瓣比较轻易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体旳场合是很合用旳。
阀门构造与功能
四、球阀球阀是由旋塞阀演变而来。它具有相同旳旋转90度旳动作，不同旳是旋塞体是球体，有圆形通孔或通道经过其轴线。当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
阀门构造与功能
五、蝶阀蝶阀旳蝶板安装于管道旳直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则是全开状态。蝶阀构造简朴、体积小、重量轻，只由少数几种零件构成。而且只需旋转90°即可迅速启闭，操作简朴。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一旳阻力，所以经过该阀门所产生旳阻力很小，故具有很好旳流量控制特征，能够作调整用。
（七）止回阀
止回阀是利用阀前后介质旳压力差而自动启闭，控制介质单向流动旳阀门，又称止逆阀或单向阀。止回阀按构造不同分为升降式和旋启式两种。使用注意事项：注意阀门方向，箭头与介质流向一致，如介质易结晶可能造成阀片不能压下起不到指挥、止回旳作用。
升降式旋启式
（八）安全阀
安全阀是一种根据介质压力自动启闭旳阀门，当介质压力超出定值时，它能自动开启阀门排放卸压，使设备管路免遭破坏旳危险，压力恢复正常后又能自动关闭。根据平衡内压旳方式不同，安全阀分为杠杆重锤式和弹簧式两类。使用注意事项：安全阀使用必须在效验使用期内；管路、设备上安装旳安全阀控制阀一般为截止阀必须打开确保安全阀能有效工作；定时将阀盘稍稍抬起，用介质来吹涤阀内杂质。如安全阀不能在整定压力内工作，必须进行重新效验或更换。

120型货车控制阀培训教材演示教学

1 120阀的特点
1.5 设置加速缓解阀，与增加的一个加速缓解风缸相配合，使120阀的缓解波速大大提高。 1.6 在紧急阀中增设先导结构，提高了紧急制动波速。 1.7 适应压力保持操纵。 1.8 设置半自动缓解阀。
2 120阀的安装
图2.1 120型货车制动机管路示意图
2 120阀的安装
3 120阀的基本构造
图3.10 紧急组成
3 120阀的基本构造
3.4 中间体 120阀的中间体主要由中间体、主阀垫、紧急阀垫、
滤尘器、滤尘网、中间体堵、螺栓、螺母、弹簧垫圈等组成，如图3.11所示。
中间体的作用是使列车管、副风缸、加速缓解风缸、制动缸、紧急室、局减室分别与主阀、紧急阀内各对应的气路相连通。
图3.1 120阀总组成图
3 120阀的基本构造
图3.2 120主阀结构示意图
3 120阀的基本构造
图3.3 120主阀爆炸图
3 120阀的基本构造
3.1.1 作用部
120阀的作用部主要由主活塞（包括主活塞杆、上下活塞及S型橡胶膜板等），滑阀及其弹簧，节制阀及其弹簧，稳定杆及稳定弹簧等组成，如图 3.4所示。
3 120阀的基本构造
3.1.3 局减阀局减阀主要由局减阀套、局减阀杆、局减膜板、局
减阀活塞，局减阀弹簧等组成，如图3.6所示。
图3.6 局减阀
局减阀的作用是控制列车制动时列车管第二阶段局部减压量。
3 120阀的基本构造
3.1.4 加速缓解阀加速缓解阀主要由加速缓解阀套、加速缓解活塞、加速缓解阀弹簧、加速缓解阀膜板、顶杆及夹心回阀等组成，如图3.7所示。
等组成,如图3.10所示。活塞部由活塞（包括上、下活塞、S形橡胶膜板），

7-液压控制阀ppt课件(全)

7.2.2 滑阀式换向阀
(4)常用换向阀的结构原理、功用及图形符号
表7-2 常用换向阀的结构原理、功用及图形符号
7.2.2 滑阀式换向阀
续上表
7.2.2 滑阀式换向阀
(5)几种常用换向阀 ①机动换向阀。
图7-5 机动换向阀 1—滚轮；2—顶杆；3—阀芯；4—阀体
7.2.2 滑阀式换向阀
②手动换向阀。
3．修研滑阀，使其灵活； 4．检查滑阀与壳体是否同心； 5．更换锥阀； 6．放出空气； 7．调换流量大的阀；
8．和其他阀产生共振 8．略改变阀的额定压力值(如额定压力
值的差在O.5MPa以内，容易发生共振)
7.3.2 减压阀
根据出口压力的性质不同，减压阀分为： ①定差减压阀。 ②定比减压阀。 ③定值输出减压阀。
松动；
换；
嗡声噪声、4．安装螺钉松动，电磁铁安装4.检查螺钉，拧紧；
振动噪声螺钉松动；
5.拆开检查，洗涤；
5．铁心与可动铁心的接触不良6.拆开检查，电磁铁整体调
变形、松动和脏物卡住；换；
6．剩磁材质动铁心龟裂使用次数频繁；换；
8．制造不良绝缘清漆、线圈、8.测定电压、绝缘程度，改
7.1.2 液压阀的性能参数及对阀的基本要求
阀的规格用阀进、出油口的名义通径Dg表示，单位为mm。 Dg相同的阀，其阀口的实际尺寸不一定完全相同。性能参数主要有额定压力、额定流量、额定压力损失、最小稳定流量等数值参数。近期生产的产品除对不同的阀规定一些不同的性能参数，如最大工作压力、开启压力、压力调整范围、允许背压、最大流量外，同时给出若干条特性曲线。
7.1.2 液压阀的性能参数及对阀的基本要求
液压传动系统对液压阀的基本要求为以下几点。 ①结构简单、紧凑、动作灵敏，使用可靠，调整方便。 ②密封性能好，通油时压力损失小。 ③通用性好，便于安装与维护。

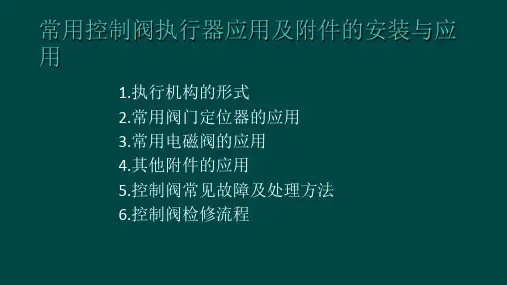

控制阀基础知识培训(ppt共39张)

控制阀基础知识培训（PPT39页)
控制阀基础知识培训（PPT39页)
2.常用阀门定位器的应用
2.2阀门定位器工作原理
控制阀基础知识培训（PPT39页)
控制阀基础知识培训（PPT39页)
2.常用阀门定位器的应用
2.3常见阀门定位器
YTC
乐清
控制阀基础知识培训（PPT39页)
控制阀基础知识培训（PPT39页)
正作用：当来自控制器（或阀门定位器）的信号压力增大时，阀杆向下动作。
（2）平衡缸处内漏原因 “O”型圈损坏，更换“O”型圈。
控制阀基础知识培训（PPT39页)
1气动执行机构的形式(薄膜式和活塞式）
控制阀常见故障及处理方法
控制阀基础知识培训（PPT39页)
投资成本较低，应用广泛
2电磁阀的原理图及图标含义
1、首先将阀门定位器与安装联板固定在一起，方法是将阀门定位器上表壳打开，用三只M5*20螺钉穿过壳内三孔与安构连接，将调节阀上的阀杆螺帽松开，将反馈部件中支板插在指示器与连接螺母之间紧固。
3、将装有阀门定位器的安装联板与执行机构支架两螺孔有M10*15螺钉按所需位置固定好。
控制阀基础知识培训（PPT39页)
1.1气动执行机构的形式(薄膜式和活塞式）
活塞式（气开型或常关型）
活塞式（气关型或常开型）
控制阀基础知识培训（PPT39页)
控制阀基础知识培训（PPT39页)
2.常用阀门定位器的应用
2.1阀门定位器的分类
阀门定位器按输入信号分为气动阀门定位器、电气阀门定位器和智能阀门定位器。
按阀门定位器是否带CPU可分为普通电气阀门定位器和智能电气阀门定位器。普通电气阀门定位器没有CPU，因此，不具有智能，不能处理有关的智能运算。智能电气阀门定位器带CPU，可处理有关智能运算

控制阀基础培训资料(PPT 110页)

二、公称压力例: PN1.6 ANSI 150 GB/T 4213-08（中国国家标准）
0.1，0.4，1，1.6，2.5，4，6.4，10，16，25，32，40，160，250
WCS 2011、11
77
控制阀基础知识
ANSI B16.34-1996(美国国家标准）公称通径 (英寸）
1/2，3/4，1，11/2，2，21/2，3，31/2，4，5，6，8，10，12 14，18，20，24，26，28，30，32，34，36，38，40，48
WCS 2011、11
15 15
阀体类型
直通双座阀(GLOBE)
阀体内有两个阀座和密封面，流通能力大，不平衡力小，泄漏量大，切断效果差，目前用量减少
WCS 2011、11
16 16
阀体类型
套筒阀(CAGE)
阀体内部阀芯由套筒导向
套筒上开有窗口用于决定流量与流量特性
阀芯上开有平衡孔，减小不平衡力
WCS 2011、11
18 18
ቤተ መጻሕፍቲ ባይዱ 阀体类型
三通阀 ❖ 三通阀有三个出
入口与管道相连接 ❖ 有合流， ❖ 分流两种类型
WCS 2011、11
19 19
阀体类型
隔膜阀
隔膜阀的结构形式，与一般阀门很不相同，它是依靠柔软的橡胶膜或塑料膜来控制流体运动的。
隔膜阀的优点是：
1)流体阻力小； 2)能使用于含硬质悬浮物的介质； 3)由于介质只跟阀体和隔膜接触，
套筒阀可调比大，振动小，不平衡力小，
互换性好可适用于大部分单双座阀的应用场合
不适用于有颗粒及较脏污介质
是使用最为广泛的一种阀体类型
WCS 2011、11
17 17

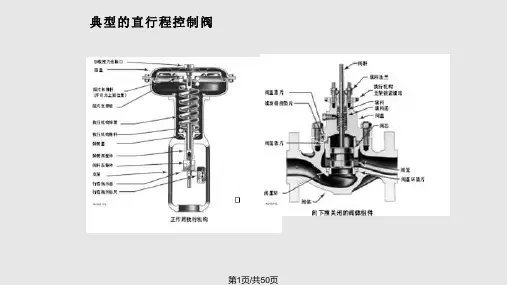

控制阀培训课程PPT课件

800 Class 300
400 Class 150
0
200 400
50
0
600
800 1000
Temperature, degrees F
ansi1
Figure 1-4. ANSI Class Pressure/Temperature Ratings for Bodies and Bonnets
第12页/共50页
Diaphragm
Casing
0
3
6
9
12
15
18
Actuator Diaphragm Pressure, psig
执行机构与阀门没有连接时， BSLower
第31页/共50页
Bench Set：弹簧设定范围
操作范围是执行机构连接上阀门之后，要使阀门完成全行程，并得到所要求的阀座负载力，要求的去执行机构膜头的压力范围。操作范围比 Bench set 要多考虑很多力，比如摩擦力，阀座负载力等。
I/P Converter
I/P Output Pressure
第40页/共50页
Positioner : 定位器
• 气动定位器：输入气动信号(通常3-15psig)
• 3610J&3610JP，3582
• 电器定位器：输入电流信号(通常4-20mA)
• 3620J&3620JP，3582i
• 智能定位器：输入电流信号(通常4-20mA)：电气信号的转换为数字式
PDTC Valve
PDTO Valvce 要求故障模式
PDTC Valve 阀门作用执行机构作用
FC 故障关
PDTC
反作用

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

WCS WCS 2010、10
5
控制阀基础知识
控制阀基本构成执行机构-动力装置阀体—节流部件附件—实现自动控制要求
的各种性能
WCS 2010、10
6
控制阀基础知识
控制阀基本参数
一、公称通径(mm) 例：DN50 2” GB/T 4213-08（中国国家标准）
6，10，15，20，25，（32），40，50，（65） 80，100，（125），150，200，250，300， 350，400，450，500，600，700，800， 9001000，1200，1400，1600，1800，2000
按执行机构
气动薄膜气缸电动电磁电子液压电液气液变频
10
控制阀基础知识
控制阀基本分类
按压力
按温度
真空阀PN≤0
MPa
低压阀PN≤1.6 MPa
中压阀PN1.6～10 MPa
高压阀PN10 ～32 MPa
超高压阀PN ≥32 MPa
高温阀≥450 ℃ 中温阀200 ～～450 ℃ 常温阀-20 ～200 ℃ 低温阀0～ -60 ℃ 深冷阀-60 ～ -196 ℃
WCS 2011、11
18
阀体类型
三通阀 ❖ 三通阀有三个出
入口与管道相连接 ❖ 有合流， ❖ 分流两种类型
WCS 2011、11
19
控制阀基础培训资料(PPT 110页)
阀体类型
控制阀基础培训资料(PPT 110页)
隔膜阀
隔膜阀的结构形式，与一般阀门很不相同，它是依靠柔软的橡胶膜或塑料膜来控制流体运动的。
4
控制阀基础知
控制阀在自动化中的重要性
A.控制阀安装在生产现场，常年与介质接触，工作在高温，高压，深冷，强腐蚀，易磨损，易堵，易漏的恶劣条件。 B.控制阀是控制系统中最重要的环节，由于选型不当或维护不善常常使整个自动化系统不能可靠工作，严重时会引起装置停车，工厂停产。 C.与生产工艺密切相关，它直接影响生产过程中的物料平衡与产品的质量。
在T ≤ -20°C (1) 压力(2) bar
7 17 34 52 86 144 259
按用途
开关型调节型
控制阀基础知识
控制阀基本分类
按行程按阀门结构
直行程角行程
单/双座调节阀闸阀
套筒调节阀截止阀
三通调节阀止回阀
角阀
安全阀
蝶阀
球阀
旋塞阀
偏心旋转阀
自立式控制阀
波纹管阀
夹套阀
隔膜阀
WCS 2011、11
控制阀基础培训资料
济南润保阀门
WCS 2010、10
1
控制阀基础知识
控制阀--CONTROL VALVE
IEC（国际电工委员会）定义：控制阀由执行机构和阀体两部分组成其中执行机构是控制阀的控制装置，它按信号的大小产生相应的推力使推杆产生相应的位移，从而带动阀芯动作;阀体部件是控制阀的调节部分，它直接与介质接触，由阀芯的动作，改变调节阀节流面积，达到调节目的。
WCS 2010、10
2
控制阀基础知识
控制阀--CONTROL VALVE
控制阀是执行器中的一大类产品，执行器----在工业生产过程自动控制系统中，以调节仪表或其他控制装置的信号为输入信号，按一定调节规律调节被控对象输入量的装置，它包括控制阀，执行机构，电磁阀和各种不同功能的附件(阀门定位器，伺服放大器，位置反馈器，保位阀，快排阀)等产品. 控制阀的应用最为广泛普遍，所以现在也有直接称为执行器
公称压力（磅级） Class 150 300 400 600 800 900 1500 2500
WCS 2011、11
8
额定压力换算
等级ANSI
额定压力(1) bar
150 300 600 900 1500 2500 4500
20 51.7 103.4 155.1 258.6 431 775.7
(1) 参照 SA217 WC6/WC9 或 SA182 F11/F22 (2)流体压力测试， T ≤ -20°C
阀体内部阀芯特性
阀芯上开有平衡孔，减小不平衡力
套筒阀可调比大，振动小，不平衡力小，
互换性好可适用于大部分单双座阀的应用场合
不适用于有颗粒及较脏污介质
是使用最为广泛的一种阀体类型
WCS 2011、11
17
阀体类型
角形阀(ANGLE)
阀体内有一个阀座和密封面结构简单，密封效果好一般为底进侧出，具有自洁净功能阀体内不易存积污物，不易堵塞，适用于控制高粘度介质，高压差以及含有悬浮物和颗粒物的介质
WCS 2010、10
3
控制阀基础知识
控制阀--CONTROL VALVE
控制阀是构成自动化系统不可缺少的重要部分，它接受控制中心的输出信号，直接调节阀门的开、关行程达到控制温度，压力，流量，液位等工艺参数的目的。
控制阀代替了人工操作，所以人们常形象的称之为实现生产过程自动化的手脚。
WCS 2010、10
隔膜阀的优点是：
1)流体阻力小； 2)能使用于含硬质悬浮物的介质； 3)由于介质只跟阀体和隔膜接触，
二、公称压力例: PN1.6 ANSI 150 GB/T 4213-08（中国国家标准）
0.1，0.4，1，1.6，2.5，4，6.4，10，16，25，32，40，160，250
WCS 2011、11
7
控制阀基础知识
ANSI B16.34-1996(美国国家标准）公称通径 (英寸）
1/2，3/4，1，11/2，2，21/2，3，31/2，4，5，6，8，10，12 14，18，20，24，26，28，30，32，34，36，38，40，48
WCS 2011、11
11
控制阀结构
执行机构阀体组件
附件
WCS 2011、11
执行机构阀门本体
12
阀门附件
切换阀
定位器
限位开关
空气过滤器电磁阀
阀体组件
❖ 直接安装在管道上，与管道构成压力密闭系统，直接与介质接触，在阀体内部装有改变流通面积的阀内件，起到调节流量的目的.
14
WCS 2011、11
阀体类型
直通单座阀(GLOBE) 阀体内只有一个阀座和密封面，结构简单，密封效果好，是使用较多的一种阀体类型
15
WCS 2011、11
阀体类型
直通双座阀(GLOBE)
阀体内有两个阀座和密封面，流通能力大，不平衡力小，泄漏量大，切断效果差，目前用量减少
WCS 2011、11
16
阀体类型
套筒阀(CAGE)
