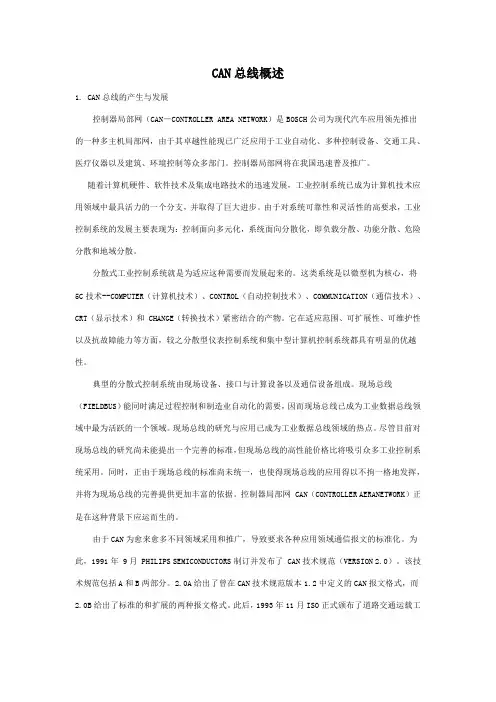

CAN总线概述1.CAN总线的产生与发展控制器局部网（CAN—CONTROLLERAREANETWORK）是BOSCH公司为现代汽车应用领先推出的一种多主机局部网，由于其卓越性能现已广泛应用于工业自动化、多种控制设备、交通工具、医疗仪器以及建筑'环境控制等众多部门。
控制器局部网将在我国迅速普及推广。
随着计算机硬件、软件技术及集成电路技术的迅速发展，工业控制系统已成为计算机技术应用领域中最具活力的一个分支，并取得了巨大进步。
由于对系统可靠性和灵活性的高要求，工业控制系统的发展主要表现为：控制面向多元化，系统面向分散化，即负载分散、功能分散、危险分散和地域分散。
分散式工业控制系统就是为适应这种需要而发展起来的。
这类系统是以微型机为核心，将5C技术--COMPUTER（计算机技术）'CONTROL（自动控制技术）'COMMUNICATION（通信技术）'CRT （显示技术）和CHANGE（转换技术）紧密结合的产物。
它在适应范围'可扩展性'可维护性以及抗故障能力等方面，较之分散型仪表控制系统和集中型计算机控制系统都具有明显的优越性。
典型的分散式控制系统由现场设备'接口与计算设备以及通信设备组成。
现场总线（FIELDBUS）能同时满足过程控制和制造业自动化的需要，因而现场总线已成为工业数据总线领域中最为活跃的一个领域。
现场总线的研究与应用已成为工业数据总线领域的热点。
尽管目前对现场总线的研究尚未能提出一个完善的标准，但现场总线的高性能价格比将吸引众多工业控制系统采用。
同时，正由于现场总线的标准尚未统一，也使得现场总线的应用得以不拘一格地发挥，并将为现场总线的完善提供更加丰富的依据。
控制器局部网CAN（CONTROLLERAERANETWORK）正是在这种背景下应运而生的。
由于CAN为愈来愈多不同领域采用和推广，导致要求各种应用领域通信报文的标准化。
为此，1991年9月PHILIPSSEMICONDUCTORS制订并发布了CAN技术规范（VERSION）。
CAN总线技术介绍

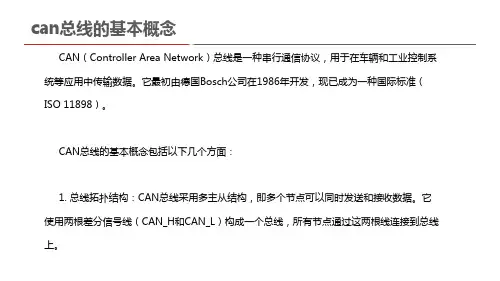

CAN总线技术，也被称为Controller Area Network(CAN)，是一种广泛使用的低层次的工业总线，是一种高效的低成本高性能的汽车总线。
主要应用于车辆对信息和控制来说非常重要的多个电子设备之间的连接，用于传输信息，控制信号和多媒体信号等。
是一种以多路复用网络技术技术为基础，可以实现节点间信息和控制的互连网络，这种网络经常被用来实现车辆各组件之间的联动，实现多媒体的信号传输和各类信号的交互。
CAN总线技术也是一种多路复用网络技术，它在不同类型的节点之间传输信号和控制信号，实现节点之间互连，实现多媒体的信号传输和各类信号的交互。
CAN总线采用两线总线结构，通信线缆一般采用双绞线、单绞线或者光纤。
它的通信特性具有低延时、高速率、低成本、可靠性高等优点，可以满足现代车辆对节能、安全、可靠性要求。
（1）硬件：包括CAN总线收发器（Transceiver）、CAN总线线缆（Cable）及CAN总线连接线（Connector）。
（2）软件：主要是CAN 控制器（Controller）和CAN驱动软件（Driver）。
can总线知识点
摘要：
1.can总线简介
2.can总线的特点
3.can总线的工作原理
4.can总线的应用领域
5.can总线的发展趋势
正文：
can总线是一种用于实时控制的串行通信总线，它最初由德国的Robert Bosch GmbH公司于1980年代开发。
can总线具有高速、高可靠性、强实时性、低成本等优点，因此在汽车、工业自动化、智能建筑、医疗设备等领域得到了广泛的应用。
can总线的特点是采用多主控制结构，所有节点都可以主动发送或接收消息，不存在固定的主从关系。
can总线采用位级别的仲裁机制，确保了在多个节点同时发送消息时，总线上不会出现数据冲突。
此外，can总线还具有错误检测和处理功能，能够自动检测并纠正错误，从而保证了通信的可靠性。
can总线的工作原理是，首先将数据按位编码，然后通过定时器进行分时发送。
接收节点在接收到数据后，会对其进行解码和处理。
can总线采用两线制传输，即数据线和信号线，通过电平变化来表示数据。
此外，can总线还具有扩展功能，可以通过中继器扩展总线长度。
can总线在汽车领域的应用最为广泛，主要用于汽车电子设备的通信和控
制。
例如，can总线可以用于传输发动机、制动、转向等系统的实时数据，实现汽车的智能控制。
此外，can总线在工业自动化领域也有广泛应用，如用于工厂生产线的自动化控制、智能楼宇的安防系统等。
随着物联网技术的发展，can总线的应用领域也在不断扩大。
在未来，can 总线将继续在智能交通、智能家居、智能医疗等领域发挥重要作用。
CAN总线概述1. CAN总线的产生与发展控制器局部网（CAN－CONTROLLER AREA NETWORK）是BOSCH公司为现代汽车应用领先推出的一种多主机局部网，由于其卓越性能现已广泛应用于工业自动化、多种控制设备、交通工具、医疗仪器以及建筑、环境控制等众多部门。
控制器局部网将在我国迅速普及推广。
随着计算机硬件、软件技术及集成电路技术的迅速发展，工业控制系统已成为计算机技术应用领域中最具活力的一个分支，并取得了巨大进步。
由于对系统可靠性和灵活性的高要求，工业控制系统的发展主要表现为：控制面向多元化，系统面向分散化，即负载分散、功能分散、危险分散和地域分散。
分散式工业控制系统就是为适应这种需要而发展起来的。
这类系统是以微型机为核心，将5C技术--COMPUTER（计算机技术）、CONTROL（自动控制技术）、COMMUNICATION（通信技术）、CRT（显示技术）和 CHANGE（转换技术）紧密结合的产物。
它在适应范围、可扩展性、可维护性以及抗故障能力等方面，较之分散型仪表控制系统和集中型计算机控制系统都具有明显的优越性。
典型的分散式控制系统由现场设备、接口与计算设备以及通信设备组成。
现场总线（FIELDBUS）能同时满足过程控制和制造业自动化的需要，因而现场总线已成为工业数据总线领域中最为活跃的一个领域。
现场总线的研究与应用已成为工业数据总线领域的热点。
尽管目前对现场总线的研究尚未能提出一个完善的标准，但现场总线的高性能价格比将吸引众多工业控制系统采用。
同时，正由于现场总线的标准尚未统一，也使得现场总线的应用得以不拘一格地发挥，并将为现场总线的完善提供更加丰富的依据。
控制器局部网 CAN（CONTROLLER AERANETWORK）正是在这种背景下应运而生的。
由于CAN为愈来愈多不同领域采用和推广，导致要求各种应用领域通信报文的标准化。
为此，1991年 9月 PHILIPS SEMICONDUCTORS制订并发布了 CAN技术规范（VERSION 2.0）。

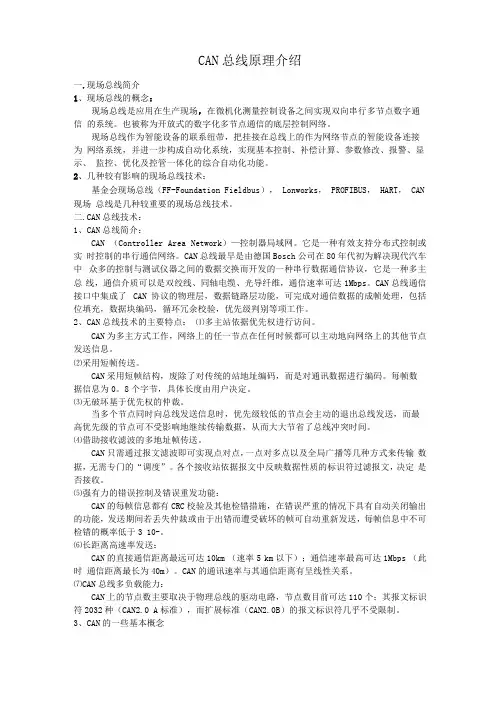

CAN总线原理介绍一.现场总线简介1、现场总线的概念：现场总线是应用在生产现场，在微机化测量控制设备之间实现双向串行多节点数字通信的系统。
也被称为开放式的数字化多节点通信的底层控制网络。
现场总线作为智能设备的联系纽带，把挂接在总线上的作为网络节点的智能设备连接为网络系统，并进一步构成自动化系统，实现基本控制、补偿计算、参数修改、报警、显示、监控、优化及控管一体化的综合自动化功能。
2、几种较有影响的现场总线技术：基金会现场总线（FF-Foundation Fieldbus）， Lonworks， PROFIBUS， HART， CAN 现场总线是几种较重要的现场总线技术。
二.CAN总线技术：1、CAN总线简介：CAN （Controller Area Network）—控制器局域网。
它是一种有效支持分布式控制或实时控制的串行通信网络。
CAN总线最早是由德国Bosch公司在80年代初为解决现代汽车中众多的控制与测试仪器之间的数据交换而开发的一种串行数据通信协议，它是一种多主总线，通信介质可以是双绞线、同轴电缆、光导纤维，通信速率可达1Mbps。
CAN总线通信接口中集成了CAN协议的物理层，数据链路层功能，可完成对通信数据的成帧处理，包括位填充，数据块编码，循环冗余校验，优先级判别等项工作。
2、CAN总线技术的主要特点：⑴多主站依据优先权进行访问。
CAN为多主方式工作，网络上的任一节点在任何时候都可以主动地向网络上的其他节点发送信息。
⑵采用短帧传送。
CAN采用短帧结构，废除了对传统的站地址编码，而是对通讯数据进行编码。
每帧数据信息为0。
8个字节，具体长度由用户决定。
⑶无破坏基于优先权的仲裁。
当多个节点同时向总线发送信息时，优先级较低的节点会主动的退出总线发送，而最高优先级的节点可不受影响地继续传输数据，从而大大节省了总线冲突时间。
⑷借助接收滤波的多地址帧传送。
CAN只需通过报文滤波即可实现点对点，一点对多点以及全局广播等几种方式来传输数据，无需专门的“调度”。
CAN总线介绍CAN总线，即控制器区域网络（Controller Area Network），是一种国际标准的串行通信协议，用于在汽车和工业领域中进行高速数据传输。
CAN总线的设计目标是提供一个可靠、高效、实时的通信方式，以满足复杂系统的需求。
下面将详细介绍CAN总线的特点、结构、工作原理以及应用领域。
一、CAN总线的特点：1.高可靠性：CAN总线采用差分信号传输，具有较强的抗干扰能力，能够在恶劣的工作环境下保持稳定的通信质量。
2.高效性：CAN总线采用了固定格式的数据帧和强大的错误检测与修复机制，使得数据传输更加高效可靠。
3.实时性：CAN总线支持实时性要求较高的应用，可以实现微秒级的数据传输延迟。
4.灵活性：CAN总线可以连接多个节点，节点之间可以通过CAN总线进行双向通信，同时支持错误检测与错误恢复。
5.易于应用：CAN总线采用了开放式的标准协议，有着广泛的支持和应用经验，易于集成和开发。
二、CAN总线的结构：1. 主控器（Master）：负责总线管理，包括数据的发送和接收、帧结构的解析、错误处理等。
2. 从控器（Slave）：负责接收主控器发送的数据帧，并根据需要进行相应的处理和响应。
3.总线线缆：用于在各个节点之间传输数据和控制信息的物理介质。
4. 高速传输率：CAN总线通常有两种速率可选，分别是高速CAN（1Mbps）和低速CAN（125kbps）。
三、CAN总线的工作原理：1.数据帧格式：CAN总线的数据帧包括了4个主要部分：起始符、控制字段、数据字段和结束符。
其中，控制字段包括了帧类型、帧长度、帧优先级、帧标识符等信息。
2.帧结构与地址：CAN总线通过帧标识符来区分不同的数据帧，并根据优先级进行数据传输，同时可以通过标识符来实现多个不同类型的数据帧。
3.错误检测与修复：CAN总线采用循环冗余校验（CRC）方法进行错误检测和修复，可以检测到传输过程中的位错误、帧错误等，并进行相应的错误恢复措施。
CAN总线的介绍CAN总线是指控制器局域网络（Controller Area Network）的缩写，是一种被广泛应用于汽车电子系统的通信总线。
它最初由德国汽车制造商BOSCH于1983年开发，用于解决传统有线电缆在多个控制单元之间进行数据传输过程中所遇到的问题。
CAN总线的设计目标是提供高可靠性的实时通信，优化汽车电子系统的性能，并节省系统成本。
CAN总线的特点之一是在一个相对短的物理线路上能实现高速数据传输。
它的传输速率通常为1 Mbps，且可在特殊情况下扩展至10 Mbps。
CAN总线可以支持多达110个节点连接在同一总线上，并且在同一车辆或系统内部的多个子网之间提供通信。
CAN总线使用了一种全双工的通信方式，即任何节点都可以同时发送和接收数据。
这也意味着不同的节点可以通过总线实时地进行数据沟通。
此外，CAN总线还具备高度容错性和冗余性，即使在总线上存在故障或节点故障的情况下，仍能保持通信稳定和可靠。
CAN总线的传输机制采用了一种基于优先级的非中断方式。
当一个节点想要发送数据时，它会使用一个帧来尝试传输。
如果总线上没有其他节点正在发送数据，则该帧可以立即传输。
如果有多个节点同时发送数据，CAN总线会根据每个节点的优先级来确定哪个节点能够成功发送，从而实现数据的有序传输。
CAN总线还支持多种类型的帧结构，包括数据帧、远程帧和错误帧。
其中，数据帧用于发送实际数据，远程帧用于请求其他节点发送数据，而错误帧则用于报告数据传输过程中的错误情况。
这些帧结构使得CAN总线能够满足不同类型的通信需求。
在汽车电子系统中，CAN总线被广泛应用于各种控制单元之间的通信，例如引擎控制单元、变速器控制单元、车身电子控制单元等。
它能够实现这些控制单元之间的实时数据交换，提高整车系统的性能和安全性。
此外，CAN总线还可以支持诊断和配置功能，让技术人员能够对车辆的电子系统进行故障排查和参数调整。
总之，CAN总线是一种可靠、高效的通信总线，被广泛应用于汽车电子系统。
![多功能列车通讯总线MVB简介[学习内容]](https://uimg.taocdn.com/8892b63ba26925c52cc5bf71.webp)

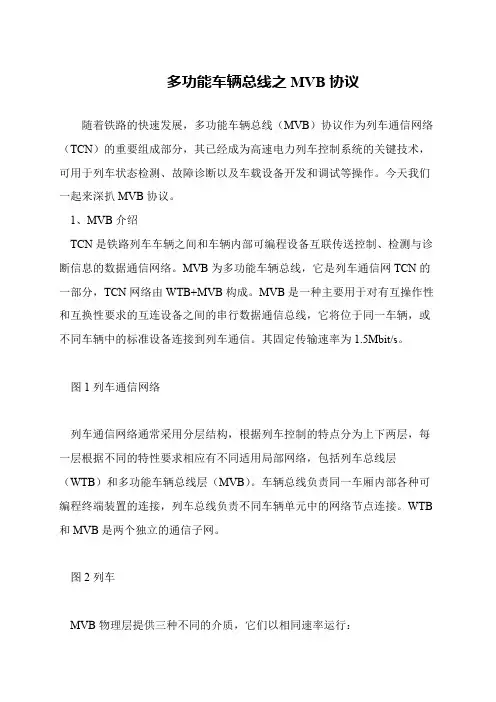

多功能车辆总线之MVB协议随着铁路的快速发展，多功能车辆总线（MVB）协议作为列车通信网络（TCN）的重要组成部分，其已经成为高速电力列车控制系统的关键技术，可用于列车状态检测、故障诊断以及车载设备开发和调试等操作。
今天我们一起来深扒MVB协议。
1、MVB介绍 TCN是铁路列车车辆之间和车辆内部可编程设备互联传送控制、检测与诊断信息的数据通信网络。
MVB为多功能车辆总线，它是列车通信网TCN的一部分，TCN网络由WTB+MVB构成。
MVB是一种主要用于对有互操作性和互换性要求的互连设备之间的串行数据通信总线，它将位于同一车辆，或不同车辆中的标准设备连接到列车通信。
其固定传输速率为1.5Mbit/s。
图1列车通信网络 列车通信网络通常采用分层结构，根据列车控制的特点分为上下两层，每一层根据不同的特性要求相应有不同适用局部网络，包括列车总线层（WTB）和多功能车辆总线层（MVB）。
车辆总线负责同一车厢内部各种可编程终端装置的连接，列车总线负责不同车辆单元中的网络节点连接。
WTB 和MVB是两个独立的通信子网。
图2列车 MVB物理层提供三种不同的介质，它们以相同速率运行： lESD：电气短距离传送（≤20米），标准的RS-485收发器，支持32个设备，适用于封闭小室内； lEMD：电器中距离传送（≤200米），支持32个设备，屏蔽双绞线，变压器耦合； lOGF：远距离光学玻璃纤维介质（≤2000米）。
随着MVB技术的不断发展，MVB物理层介质主要以EMD为主。
MVB各个总线段必需经由连接不同介质的中继器将光纤汇入总线的星耦器两种类型之一的耦合器相互连接。
2、MVB的数据帧结构 MVB的一次传输包括两种类型帧：主帧+从帧，主帧的长度固定为33位，从帧的数据长度有5种：33、49、81、153和297，具体的数据帧结构如下图3所示。
图3 MVB拓扑结构 l MSD：帧起始分界符，MVB的信号编码采用G.E.ThomasAndrew S.Tanenbaum的曼彻斯特编码（从低到高为“0”，从高到低为“1”）传输数据。
一．CAN总线简介1. CAN总线的发展历史20世纪80年代初期，欧洲汽车工业的蓬勃发展，车辆电子信息化程度的也不断提高。
当时，由于消费者对于汽车功能的要求越来越多，而这些功能的实现大多是基于电子操作的，这就使得电子装置之间的通讯越来越复杂，同时意味着需要更多的连接信号线，但是传统的线束式汽车电子系统已经不能满足车辆电子信息功能发展的需求。
为了解决这一制约现代汽车电子信息化发展的瓶颈，德国Bosch公司设计了一个单一的网络总线，所有的外围器件可以被挂接在该总线上，经过试验，这一总线能够有效解决现代汽车中庞大的电子控制装置之间的通讯，并且能够减少不断增加的信号线。
所以在1986年Bosch公司正式公布了这一总线，且命名为CAN总线。
CAN控制器局部网（CAN—Controller Area Network）属于现场总线的范畴，它是一种有效支持分布式控制或实时控制的串行通讯网络，它具有很高的网络安全性、通信可靠性和实时性，简单实用，网络成本低，特别适用于汽车计算机控制系统和环境恶劣、电磁辐射强和振动大的工业环境，因此CAN总线在诸多现场总线中独占鳌头，成为汽车总线的代名词，CAN总线开始进入快速发展时期：1987年Intel公司生产出了首枚CAN控制器（82526）。
不久，Philips公司也推出了CAN 控制器82C200；1991年，Bosch颁布CAN 2.0技术规范，CAN2.0包括A和B两个部分为促进CAN以及CAN协议的发展，1992在欧洲成立了国际用户和厂商协会（CAN in Automation，简称CiA），在德国Erlangen注册，CiA总部位于Erlangen。
CiA提供服务包括：发布CAN的各类技术规范，免费下载CAN文献资料，提供CANopen规范DeviceNet规范；发布CAN产品数据库，CANopen产品指南；提供CANopen验证工具执行CANopen认证测试；开发CAN规范并发布为CiA 标准。
can总线的国际标准CAN总线是一种常见的网络传输协议，它广泛应用于汽车电子、工业控制、航空航天等领域。
作为一种国际标准，CAN总线的特点和应用需要我们深入了解和掌握。
一、CAN总线的概述CAN（Controller Area Network）总线是由德国Bosch公司在上世纪80年代初开发的一种串行通信协议。
它采用异步时分多路访问（CSMA/CD）的方式，实现了多节点之间的数据传输，且具备较高的抗干扰能力。
二、CAN总线的特点1. 可靠性：CAN总线采用差分信号传输，可以抵抗电磁干扰，并可自动检测和纠正错误。
2. 高效性：CAN总线支持多节点并行通信，具备高带宽和快速传输的特点，适用于实时性要求较高的应用场景。
3. 灵活性：CAN总线可以扩展节点数量，支持热插拔，并且能够灵活配置节点的通信速率和优先级。
4. 成本低：CAN总线的硬件成本低，使用简便，安装方便，维护成本较低。
三、CAN总线的应用1. 汽车电子系统：CAN总线广泛应用于汽车电子系统中，例如车载娱乐系统、车身控制系统、发动机控制系统等。
它可以实现各个部件之间的数据交换和控制，大大提高了汽车电子系统的可靠性和智能化程度。
2. 工业控制系统：CAN总线在工业自动化领域有着广泛的应用。
它可以实现各个设备之间的数据传输和设备的控制，提高了生产效率和生产线的稳定性。
3. 航空航天领域：CAN总线通过数据传输和控制，实现了航空航天设备的精准控制和监测，确保了飞行安全和可靠性。
4. 其他领域：CAN总线还广泛应用于机器人技术、医疗设备、电力系统等领域，为各个行业的智能化和自动化提供了支持。
四、CAN总线的国际标准CAN总线协议目前有两个国际标准，分别是CAN 2.0A和CAN 2.0B。
CAN 2.0A适用于传输标准帧，每个数据帧包含11位标识符。
CAN 2.0B在CAN 2.0A的基础上增加了传输扩展帧，每个数据帧包含29位标识符。
CAN总线的国际标准化确保了不同厂家的设备之间的兼容性和互通性。
汽车和铁路中常用的can和mvb总线的mac方法[汽车和铁路中常用的CAN和MVB总线的MAC方法]引言：在现代的汽车和铁路系统中，电子设备和控制单元的数量不断增加，为了实现各个设备之间的通信和数据交换，汽车和铁路系统采用了不同的总线技术。
本文将详细介绍在汽车和铁路系统中常用的两种总线技术，即控制器局域网（CAN）和多功能车载总线（MVB），并重点探讨它们的媒体访问控制（MAC）方法。
我们将逐步解释CAN和MVB总线的MAC方法，并探讨它们在汽车和铁路系统中的应用。
第一部分：控制器局域网（CAN）总线的MAC方法1. CAN总线简介- 介绍CAN总线的基本原理和特点。
2. 基于CSMA/CD的MAC方法- 解释CSMA/CD（载波侦听多点接入/碰撞检测）协议的工作原理。
- 讨论在CAN总线中如何实现CSMA/CD。
3. 基于优先级的MAC方法- 介绍基于优先级的MAC方法在CAN总线中的应用。
- 解释如何设置消息的优先级和帧识别码。
- 讨论优先级倒置和时间触发功能的作用。
第二部分：多功能车载总线（MVB）的MAC方法1. MVB总线简介- 介绍MVB总线的基本原理和特点。
2. 基于轮询的MAC方法- 解释轮询MAC方法的基本原理。
- 讨论在MVB总线中如何实现基于轮询的MAC方法。
- 探讨轮询MAC方法的优缺点。
3. 基于事件触发的MAC方法- 介绍基于事件触发的MAC方法在MVB总线中的应用。
- 解释如何使用事件触发机制来提高总线的效率。
- 讨论事件优先级和时间窗口的设置。
第三部分：CAN和MVB总线的应用案例1. 汽车系统中的CAN总线应用- 介绍在汽车系统中CAN总线的具体应用，如发动机控制、车载娱乐系统等。
- 讨论CAN总线在汽车系统中的优势和挑战。
2. 铁路系统中的MVB总线应用- 介绍在铁路系统中MVB总线的具体应用，如信号系统、列车控制系统等。
- 讨论MVB总线在铁路系统中的优势和挑战。
can总线知识点一、Can总线简介1.Can总线的发展历程Can总线（控制器局域网，Controller Area Network）最早由德国的Robert Bosch GmbH公司于1980年代研发，用于汽车电子设备的通信。
随着技术的不断发展，Can总线逐渐成为了一种广泛应用于各个领域的通信协议。
2.Can总线的应用领域Can总线起初主要用于汽车电子设备之间的通信，如发动机控制、刹车系统、仪表盘等。
如今，Can总线已广泛应用于工业自动化、智能建筑、医疗设备、交通运输等多个领域。
二、Can总线的基本原理1.Can总线的通信模式Can总线采用多主通信模式，即网络中的每个节点（设备）都可以主动发送或接收数据，不存在固定的主从关系。
通过这种方式，保证了通信的实时性和高效性。
2.Can总线的数据传输速率Can总线的数据传输速率一般在1Mbps左右，适用于实时性要求较高的场景。
同时，Can总线支持高速、中速和低速三种传输速率，可以根据实际应用需求进行选择。
三、Can总线的硬件结构1.Can控制器Can控制器是Can总线的核心部分，负责处理报文发送、接收、错误检测等功能。
常见的Can控制器有82C200、82C500等。
2.Can总线驱动器Can总线驱动器负责将Can控制器发出的信号转换为实际的电信号，驱动Can总线传输。
常见的Can总线驱动器有TJA1020、MCP2003等。
3.Can总线传输介质Can总线的传输介质主要有两种：一种是双绞线，另一种是光纤。
双绞线传输速率较低，但成本较低；光纤传输速率较高，但成本较高。
四、Can总线的软件协议1.Can总线的报文格式Can总线的报文格式包括起始符、仲裁字段、控制字段、数据字段、CRC 字段、应答位和结束符。
其中，仲裁字段包含了发送优先级，保证了高优先级的消息优先发送。
2.Can总线的通信规则Can总线的通信规则主要包括报文发送、报文接收、错误检测与处理等方面。
CAN总线概述1. CAN总线的产生与发展控制器局部网（CAN－CONTROLLER AREA NETWORK）是BOSCH公司为现代汽车应用领先推出的一种多主机局部网，由于其卓越性能现已广泛应用于工业自动化、多种控制设备、交通工具、医疗仪器以及建筑、环境控制等众多部门。
控制器局部网将在我国迅速普及推广。
随着计算机硬件、软件技术及集成电路技术的迅速发展，工业控制系统已成为计算机技术应用领域中最具活力的一个分支，并取得了巨大进步。
由于对系统可靠性和灵活性的高要求，工业控制系统的发展主要表现为：控制面向多元化，系统面向分散化，即负载分散、功能分散、危险分散和地域分散。
分散式工业控制系统就是为适应这种需要而发展起来的。
这类系统是以微型机为核心，将5C技术--COMPUTER（计算机技术）、CONTROL（自动控制技术）、COMMUNICATION（通信技术）、CRT（显示技术）和 CHANGE（转换技术）紧密结合的产物。
它在适应范围、可扩展性、可维护性以及抗故障能力等方面，较之分散型仪表控制系统和集中型计算机控制系统都具有明显的优越性。
典型的分散式控制系统由现场设备、接口与计算设备以及通信设备组成。
现场总线（FIELDBUS）能同时满足过程控制和制造业自动化的需要，因而现场总线已成为工业数据总线领域中最为活跃的一个领域。
现场总线的研究与应用已成为工业数据总线领域的热点。
尽管目前对现场总线的研究尚未能提出一个完善的标准，但现场总线的高性能价格比将吸引众多工业控制系统采用。
同时，正由于现场总线的标准尚未统一，也使得现场总线的应用得以不拘一格地发挥，并将为现场总线的完善提供更加丰富的依据。
控制器局部网 CAN（CONTROLLER AERANETWORK）正是在这种背景下应运而生的。
由于CAN为愈来愈多不同领域采用和推广，导致要求各种应用领域通信报文的标准化。
为此，1991年 9月 PHILIPS SEMICONDUCTORS制订并发布了 CAN技术规范（VERSION ）。
该技术规范包括A和B两部分。
给出了曾在CAN技术规范版本中定义的CAN报文格式，而给出了标准的和扩展的两种报文格式。
此后，1993年11月ISO正式颁布了道路交通运载工具--数字信息交换--高速通信控制器局部网（CAN）国际标准（ISO11898），为控制器局部网标准化、规范化推广铺平了道路。
2. CAN总线特点CAN总线是德国BOSCH公司从80年代初为解决现代汽车中众多的控制与测试仪器之间的数据交换而开发的一种串行数据通信协议，它是一种多主总线，通信介质可以是双绞线、同轴电缆或光导纤维。
通信速率可达1MBPS。
CAN总线通信接口中集成了CAN协议的物理层和数据链路层功能，可完成对通信数据的成帧处理，包括位填充、数据块编码、循环冗余检验、优先级判别等项工作。
CAN协议的一个最大特点是废除了传统的站地址编码，而代之以对通信数据块进行编码。
采用这种方法的优点可使网络内的节点个数在理论上不受限制，数据块的标识码可由11位或29位二进制数组成，因此可以定义211或229个不同的数据块，这种按数据块编码的方式，还可使不同的节点同时接收到相同的数据，这一点在分布式控制系统中非常有用。
数据段长度最多为8个字节，可满足通常工业领域中控制命令、工作状态及测试数据的一般要求。
同时，8个字节不会占用总线时间过长，从而保证了通信的实时性。
CAN协议采用CRC检验并可提供相应的错误处理功能，保证了数据通信的可靠性。
CAN卓越的特性、极高的可靠性和独特的设计，特别适合工业过程监控设备的互连，因此，越来越受到工业界的重视，并已公认为最有前途的现场总线之一。
另外，CAN总线采用了多主竞争式总线结构，具有多主站运行和分散仲裁的串行总线以及广播通信的特点。
CAN总线上任意节点可在任意时刻主动地向网络上其它节点发送信息而不分主次，因此可在各节点之间实现自由通信。
CAN总线协议已被国际标准化组织认证，技术比较成熟，控制的芯片已经商品化，性价比高，特别适用于分布式测控系统之间的数通讯。
CAN总线插卡可以任意插在PC AT XT兼容机上，方便地构成分布式监控系统。
3. CAN总线技术介绍位仲裁要对数据进行实时处理,就必须将数据快速传送,这就要求数据的物理传输通路有较高的速度。
在几个站同时需要发送数据时,要求快速地进行总线分配。
实时处理通过网络交换的紧急数据有较大的不同。
一个快速变化的物理量,如汽车引擎负载,将比类似汽车引擎温度这样相对变化较慢的物理量更频繁地传送数据并要求更短的延时。
CAN总线以报文为单位进行数据传送,报文的优先级结合在11位标识符中,具有最低二进制数的标识符有最高的优先级。
这种优先级一旦在系统设计时被确立后就不能再被更改。
总线读取中的冲突可通过位仲裁解决。
如图2所示,当几个站同时发送报文时,站1的报文标识符为011111;站2的报文标识符为0100110;站3的报文标识符为0100111。
所有标识符都有相同的两位01,直到第3位进行比较时,站1的报文被丢掉,因为它的第3位为高,而其它两个站的报文第3位为低。
站2和站3报文的4、5、6位相同,直到第7位时,站3的报文才被丢失。
注意,总线中的信号持续跟踪最后获得总线读取权的站的报文。
在此例中,站2的报文被跟踪。
这种非破坏性位仲裁方法的优点在于,在网络最终确定哪一个站的报文被传送以前,报文的起始部分已经在网络上传送了。
所有未获得总线读取权的站都成为具有最高优先权报文的接收站,并且不会在总线再次空闲前发送报文。
CAN具有较高的效率是因为总线仅仅被那些请求总线悬而未决的站利用,这些请求是根据报文在整个系统中的重要性按顺序处理的。
这种方法在网络负载较重时有很多优点,因为总线读取的优先级已被按顺序放在每个报文中了,这可以保证在实时系统中较低的个体隐伏时间。
对于主站的可靠性,由于CAN协议执行非集中化总线控制,所有主要通信,包括总线读取 (许可)控制,在系统中分几次完成。
这是实现有较高可靠性的通信系统的唯一方法。
CAN与其它通信方案的比较在实践中,有两种重要的总线分配方法:按时间表分配和按需要分配。
在第一种方法中 ,不管每个节点是否申请总线,都对每个节点按最大期间分配。
由此,总线可被分配给每个站并且是唯一的站,而不论其是立即进行总线存取或在一特定时间进行总线存取。
这将保证在总线存取时有明确的总线分配。
在第二种方法中,总线按传送数据的基本要求分配给一个站 ,总线系统按站希望的传送分配(如:Ethernet CSMA/CD)。
因此,当多个站同时请求总线存取时,总线将终止所有站的请求,这时将不会有任何一个站获得总线分配。
为了分配总线,多于一个总线存取是必要的。
CAN实现总线分配的方法,可保证当不同的站申请总线存取时,明确地进行总线分配。
这种位仲裁的方法可以解决当两个站同时发送数据时产生的碰撞问题。
不同于Ethernet网络的消息仲裁,CAN的非破坏性解决总线存取冲突的方法,确保在不传送有用消息时总线不被占用。
甚至当总线在重负载情况下,以消息内容为优先的总线存取也被证明是一种有效的系统。
虽然总线的传输能力不足,所有未解决的传输请求都按重要性顺序来处理。
在CSMA/CD这样的网络中,如Ethernet,系统往往由于过载而崩溃,而这种情况在CAN中不会发生。
CAN的报文格式在总线中传送的报文,每帧由7部分组成,见图3。
CAN协议支持两种报文格式,其唯一的不同是标识符(ID)长度不同,标准格式为11位,扩展格式为29位。
在标准格式中,报文的起始位称为帧起始(SOF),然后是由11位标识符和远程发送请求位(RTR)组成的仲裁场。
RTR位标明是数据帧还是请求帧,在请求帧中没有数据字节。
控制场包括标识符扩展位(IDE),指出是标准格式还是扩展格式。
它还包括一个保留位 (ro),为将来扩展使用。
它的最后四个字节用来指明数据场中数据的长度(DLC)。
数据场范围为0～8个字节,其后有一个检测数据错误的循环冗余检查(CRC)。
应答场(ACK)包括应答位和应答分隔符。
发送站发送的这两位均为隐性电平(逻辑1),这时正确接收报文的接收站发送主控电平(逻辑0)覆盖它。
用这种方法,发送站可以保证网络中至少有一个站能正确接收到报文。
报文的尾部由帧结束标出。
在相邻的两条报文间有一很短的间隔位,如果这时没有站进行总线存取,总线将处于空闲状态。
数据错误检测不同于其它总线,CAN协议不能使用应答信息。
事实上,它可以将发生的任何错误用信号发出。
CAN协议可使用五种检查错误的方法,其中前三种为基于报文内容检查。
3.4.1 循环冗余检查(CRC)在一帧报文中加入冗余检查位可保证报文正确。
接收站通过CRC可判断报文是否有错。
3.4.2 帧检查这种方法通过位场检查帧的格式和大小来确定报文的正确性,用于检查格式上的错误。
3.4.3.应答错误如前所述,被接收到的帧由接收站通过明确的应答来确认。
如果发送站未收到应答,那么表明接收站发现帧中有错误,也就是说,ACK场已损坏或网络中的报文无站接收。
CAN协议也可通过位检查的方法探测错误。
3.4.4 总线检测有时,CAN中的一个节点可监测自己发出的信号。
因此,发送报文的站可以观测总线电平并探测发送位和接收位的差异。
3.4.5 位填充一帧报文中的每一位都由不归零码表示,可保证位编码的最大效率。
然而,如果在一帧报文中有太多相同电平的位,就有可能失去同步。
为保证同步,同步沿用位填充产生。
在五个生。
在五个连续相等位后,发送站自动插入一个与之互补的补码位;接收时,这个填充位被自动丢掉。
例如,五个连续的低电平位后,CAN自动插入一个高电平位。
CAN通过这种编码规则检查错误,如果在一帧报文中有6个相同位,CAN就知道发生了错误。
如果至少有一个站通过以上方法探测到一个或多个错误,它将发送出错标志终止当前的发送。
这可以阻止其它站接收错误的报文,并保证网络上报文的一致性。
当大量发送数据被终止后,发送站会自动地重新发送数据。
作为规则,在探测到错误后23个位周期内重新开始发送。
在特殊场合,系统的恢复时间为31个位周期。
但这种方法存在一个问题,即一个发生错误的站将导致所有数据被终止,其中也包括正确的数据。
因此,如果不采取自监测措施,总线系统应采用模块化设计。
为此,CAN协议提供一种将偶然错误从永久错误和局部站失败中区别出来的办法。
这种方法可以通过对出错站统计评估来确定一个站本身的错误并进入一种不会对其它站产生不良影响的运行方法来实现,即站可以通过关闭自己来阻止正常数据因被错误地当成不正确的数据而被终止。
3.4.6 CAN可靠性为防止汽车在使用寿命期内由于数据交换错误而对司机造成危险,汽车的安全系统要求数据传输具有较高的安全性。
