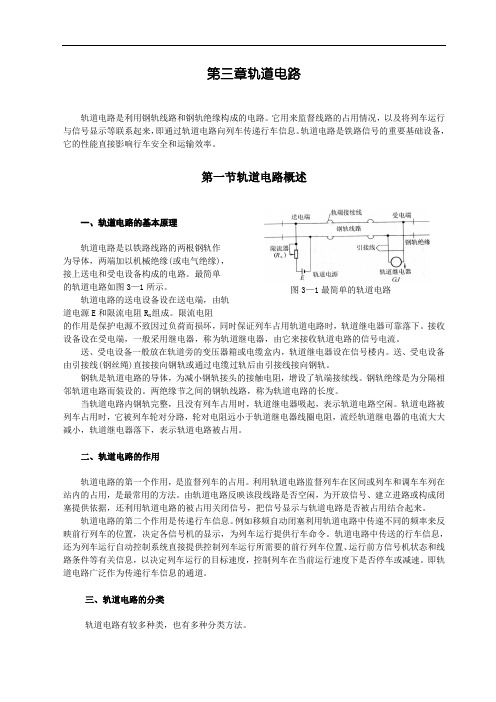

第三章轨道电路轨道电路是利用钢轨线路和钢轨绝缘构成的电路。
它用来监督线路的占用情况，以及将列车运行与信号显示等联系起来，即通过轨道电路向列车传递行车信息。
轨道电路是铁路信号的重要基础设备，它的性能直接影响行车安全和运输效率。
第一节轨道电路概述一、轨道电路的基本原理轨道电路是以铁路线路的两根钢轨作为导体，两端加以机械绝缘(或电气绝缘)，接上送电和受电设备构成的电路。
最简单的轨道电路如图3—1所示。
图3—1最简单的轨道电路轨道电路的送电设备设在送电端，由轨道电源E和限流电阻R X组成。
限流电阻的作用是保护电源不致因过负荷而损坏，同时保证列车占用轨道电路时，轨道继电器可靠落下。
接收设备设在受电端，一般采用继电器，称为轨道继电器，由它来接收轨道电路的信号电流。
送、受电设备一般放在轨道旁的变压器箱或电缆盒内，轨道继电器设在信号楼内。
送、受电设备由引接线(钢丝绳)直接接向钢轨或通过电缆过轨后由引接线接向钢轨。
钢轨是轨道电路的导体，为减小钢轨接头的接触电阻，增设了轨端接续线。
钢轨绝缘是为分隔相邻轨道电路而装设的。
两绝缘节之间的钢轨线路，称为轨道电路的长度。
当轨道电路内钢轨完整，且没有列车占用时，轨道继电器吸起，表示轨道电路空闲。
轨道电路被列车占用时，它被列车轮对分路，轮对电阻远小于轨道继电器线圈电阻，流经轨道继电器的电流大大减小，轨道继电器落下，表示轨道电路被占用。
二、轨道电路的作用轨道电路的第一个作用，是监督列车的占用。
利用轨道电路监督列车在区间或列车和调车车列在站内的占用，是最常用的方法。
由轨道电路反映该段线路是否空闲，为开放信号、建立进路或构成闭塞提供依据，还利用轨道电路的被占用关闭信号，把信号显示与轨道电路是否被占用结合起来。
轨道电路的第二个作用是传递行车信息。
例如移频自动闭塞利用轨道电路中传递不同的频率来反映前行列车的位置，决定各信号机的显示，为列车运行提供行车命令。
轨道电路中传送的行车信息，还为列车运行自动控制系统直接提供控制列车运行所需要的前行列车位置、运行前方信号机状态和线路条件等有关信息，以决定列车运行的目标速度，控制列车在当前运行速度下是否停车或减速。
轨道电路地段作业维修技术手册第一章轨道电路基本知识轨道电路同电动转辙机一样，是铁路信号的基础设备。
轨道电路用于判断轨道线路是否有列车、车辆，是信号联锁的重要技术条件之一。
一、轨道电路的组成轨道电路是以一段轨道的两条钢轨为导体的电气回路，这一段轨道称为一个区段，即轨道电路区段（也简称轨道区段）。
轨道电路主要由送电端，钢轨和受电端三部分组成，见图1-1。
1.送电端由电源变压器、限流器、引接线及变压器箱或电缆盒等组成。
限流器是为了保护电源设备而设，一般采用电阻器或电抗器。
2.钢轨由轨条、轨端接续线和钢轨绝缘等组成。
轨端接续线安装在两根轨条的接头处，减小和稳定钢轨电阻（或阻抗）；钢轨绝缘为分隔或划分轨道电路之用。
3.受电端是由升压变压器、轨道继电器、引接线及变压器箱或电缆盒等组成。
升压变压器和轨道继电器之间通过电缆线路连接。
二、轨道电路的基本工作原理轨道电路基本工作原理见图1-2.当轨道区段未被列车或车辆占用时，即空闲时，交流220V轨道电源由电源变压器降压，经限流器和引接线，送到送电端的钢轨上。
由于钢轨上无车，电流沿着钢轨线路流向受电端。
受电端钢轨的电流经引接线送至升压变压器，升压变压器的输出电压经电缆线路加到设在信号楼机械室的轨道继电器（GJ）线圈上，使轨道继电器励磁吸起，利用其前接点闭合条件，表示（反映）轨道区段空闲。
见图（a）。
当轨道区段有列车或车辆时，即占用时，见图（b），由于列车的车轮轮对横跨在钢轨上，轮对的电阻比轨道继电器（GJ）线圈的电阻小得多，送电端送出的轨道电流绝大部分被轮对分路，致使轨道继电器因得不到足够的电流而失磁落下。
利用其后接点闭合的条件，接通轨道区段红灯表示电路（红光带），表示这个轨道区段已被车占用。
轨道电路的制式很多，有开路式和闭路式之分、直流型和交流型（包括脉冲型）之分等等。
但工作原理基本上是一致的。
目前我国使用最普遍的轨道电路制式是JZXC-480型交流轨道电路。
三、轨道电路的基本工作状态轨道电路的基本工作状态是调整状态和分路状态。
