动力触探经验公式汇总及地基承载力试验记录表动力触探，简称动探，也称为圆锥动力触探DPT，是利用一定质量的重锤，将与探杆相连接的标准规格的探头打入土中，根据探头贯入土中10cm时，所需要的捶击数，判断土的力学特性，具有勘察与测试的双重性能。

根据穿心锤质量和提升高度的不同，动力触探试验一般分为轻型、重型、超重型动力触探。

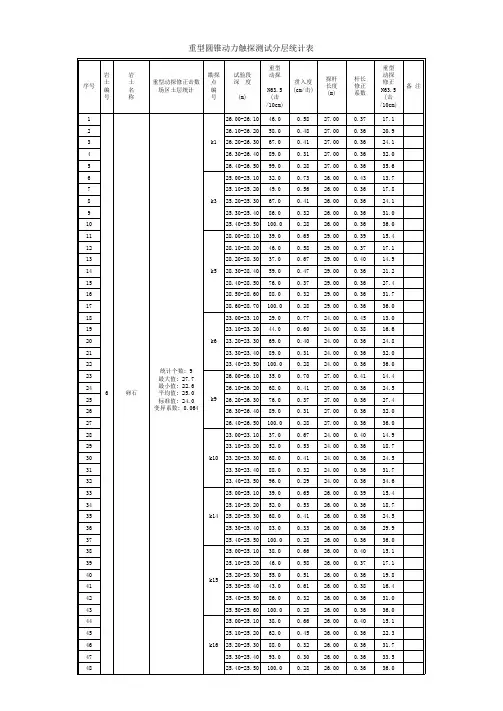

用途：一般用来衡量碎石土的密实度，平均粒径和最大粒径不同选用的型号也不同，以重型动力触探为例：N≤5 则为松散；5<N63.5≤10 则为稍密；10<N≤20 则为中密；N>20则为密实。

地基承载力实验工程名称：北京绕城公路城市化改造工程合同号：RC-A1 试验编号：/地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-- LJ1 试验编号：C-LJ1-HD-CZL-002地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-- LJ1 试验编号：C-LJ1-HD-CZL-003地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-- LJ1 试验编号：C-LJ1-HD-CZL-004地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-LJ1 试验编号：C-LJ1-HDCZL-005地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-LJ1 试验编号：C-LJ1-HD-CZL-006地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-LJ1 试验编号：J-LJ1-HD-CZL-007地基承载力试验工程名称：S246溧水县城至苏皖省界段工程合同号：S246NJ-LJ1 试验编号：J-LJ1-HD-CZL-008。

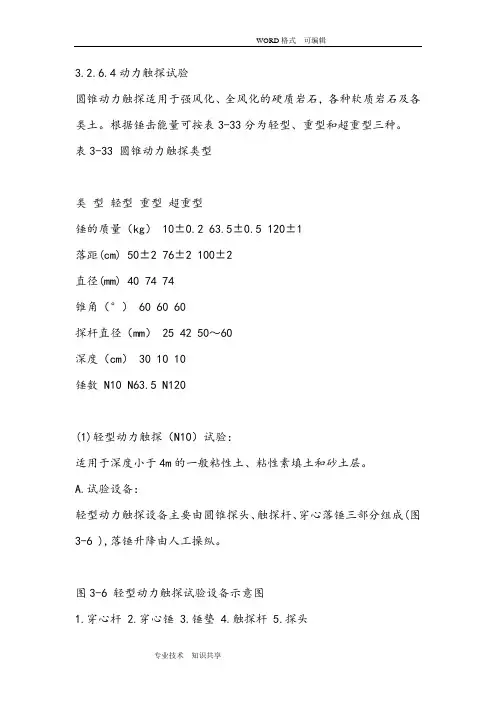

3.2.6.4动力触探试验圆锥动力触探适用于强风化、全风化的硬质岩石，各种软质岩石及各类土。

根据锤击能量可按表3-33分为轻型、重型和超重型三种。

表3-33 圆锥动力触探类型类型轻型重型超重型锤的质量（kg） 10±0.2 63.5±0.5 120±1落距(cm) 50±2 76±2 100±2直径(mm) 40 74 74锥角（°） 60 60 60探杆直径（mm） 25 42 50～60深度（cm） 30 10 10锤数 N10 N63.5 N120(1)轻型动力触探（N10）试验：适用于深度小于4m的一般粘性土、粘性素填土和砂土层。

A.试验设备：轻型动力触探设备主要由圆锥探头、触探杆、穿心落锤三部分组成(图3-6 ),落锤升降由人工操纵。

图3-6 轻型动力触探试验设备示意图1.穿心杆2.穿心锤3.锤垫4.触探杆5.探头B.试验步骤：（a）探头贯入土层之前，先在触探杆上标出从锥尖起向上每30cm的位置。

（b）一人将触探杆垂直扶正，另一人将10Kg穿心锤从锤垫顶面以上50cm处自由落体放下, 锤击速度以每分钟15-30击为宜。

（c）记录每贯入土层30cm的锤击数N10′(击/30cm)。

（d）为避免因土对触探杆的侧壁摩檫而消耗部分锤击能量，应采用分段触探的办法，即贯入一段距离后，将锥尖向上拔，使探孔壁扩径，再将锥尖打入原位置，继续试验。

或每贯入10cm，转动探杆一圈。

（e）当N10′＞100或贯入15cm锤击数超过50时，可停止试验。

C.资料整理：（a）轻型动力触探由于贯入深度浅，可不作杆长修正，即N10′= N10。

（b）绘制轻型动力触探击数N10与深度h的关系曲线（图3-7）。

图3-7 轻型动力触探击数N10与深度h的关系曲线D.试验成果的应用：确定地基承载力特征值fa, 见表3-34、3-35及3-36。

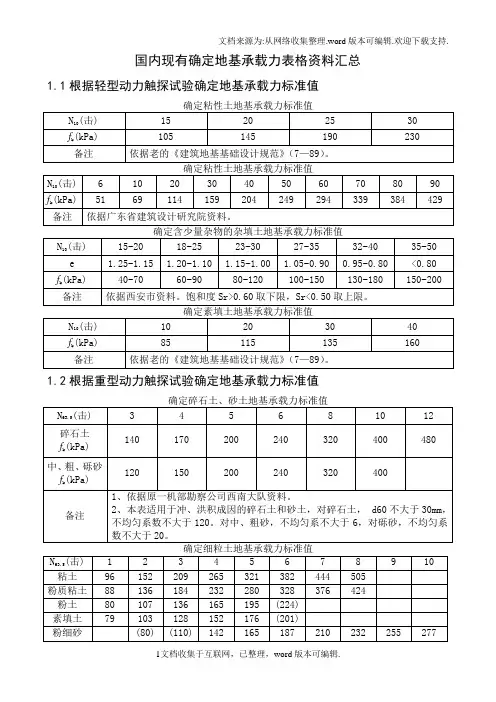

表3-34 一般粘性土承载力特征值fa与N10的关系N10（击/30cm） 15 20 25 30fa（Kpa） 105 145 190 230注：本表引自《建筑地基基础规范》（GBJ7-89）表3-35 素填土承载力特征值fa与N10的关系N10（击/30cm） 10 20 30 40fa（Kpa） 85 115 135 160注：本表引自《铁路动力触探技术规范》(TBJ18-87)表3-36 含少量杂质的素填土承载力特征值fa与N10的关系N10（击/30cm） 15~20 18~25 23~30 27~35 32~40 35~50fa（Kpa） 40~70 60~90 80~120 100~150 130~180 150~200空隙比 e 1.25~1.15 1.20~1.10 1.15~1.00 1.05~0.90 0.95~0.80 <0.80本表引自西安市资料.一、地基承载力1、挡墙基础:每侧每10延米至少检测2个点,必要时可根据需要增加检测点。

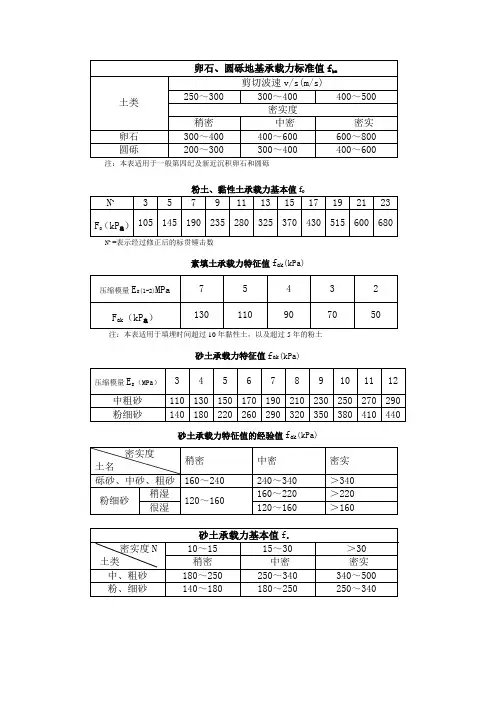

注：本表适用于一般第四纪及新近沉积卵石和圆砾N-表示经过修正后的标贯锤击数素填土承载力特征值f ak(kPa)注：本表适用于填埋时间超过10年黏性土，以及超过5年的粉土砂土承载力特征值f ak(kPa)砂土承载力特征值的经验值f ak(kPa)原状土物理性质指标变化范围注：粘砂土3＜I p≤7；砂粘土7＜I p≤17注：本表适用于平均粒径等于或小于50mm，且最大粒径小于100mm 的碎石土。

对于平均粒径大于50mm，或最大粒径大于100mm 的碎石土，可用超重型动力触探或用野外观察鉴别。

碎石土密实度按N120 分类砂土的密实度注：当用静力触探探头阻力判定砂土的密实度时，可根据当地经验确定。

粘性土为塑性指数I p大于10的土，可按下表分为粘土、粉质粘土。

粘性土的分类注：塑性指数由相应于76g 圆锥体沉入土样中深度为10mm 时测定的液限计算而得。

无筋扩展基础台阶宽高比的允许值注: 1 p k 为作用标准组合时的基础底面处的平均压力值(kPa)；2 阶梯形毛石基础的每阶伸出宽度，不宜大于200mm ；3 当基础由不同材料叠合组成时，应对接触部分作抗压验算；4 混凝土基础单侧扩展范围内基础底面处的平均压力值超过300kPa 时，尚应进行抗剪验算；对基底反力集中于立柱附近的岩石地基，应进行局部受压承载力验算。

复合地基沉降计算经验系数sp ψ第四纪地层成因符号1. ml--人工填土2. al--冲击层3. pl--洪积层4. dl--坡积层5. el--残积层6. eol--风积层地基基础设计等级场地复杂程度等级注：一级、二级场地各条件中只要符合其中任一条件者即可。

②表中的数据适用于不冻区（段）的情况；对冰冻区（段），表中数值应乘以0.8的系数，对微冰冻区（段），表中数值应乘以0.9的系数；③表中数值适用于水的腐蚀性评价，对土的腐蚀性评价，表中数值应乘以1.5的系数；单位以mg/kg土表示；④表中苛性碱（OH-）含量（mg/L）应为NaOH和KOH中的OH-含量。

动力触探试验圆锥动力触探适用于强风化、全风化的硬质岩石，各种软质岩石及各类土。

根据锤击能量可按表3-33分为轻型、重型和超重型三种。

表3-33 圆锥动力触探类型类型轻型重型超重型锤的质量（kg）10±±120±1落距(cm)50±2 76±2 100±2直径(mm) 40 74 74锥角（°）60 60 60探杆直径（mm）25 42 50～60深度（cm）30 10 10锤数N10N120(1)轻型动力触探（N10）试验：适用于深度小于4m的一般粘性土、粘性素填土和砂土层。

A.试验设备：轻型动力触探设备主要由圆锥探头、触探杆、穿心落锤三部分组成(图3-6 ),落锤升降由人工操纵。

图3-6 轻型动力触探试验设备示意图1.穿心杆2.穿心锤3.锤垫4.触探杆5.探头B.试验步骤：（a）探头贯入土层之前，先在触探杆上标出从锥尖起向上每30cm的位置。

（b）一人将触探杆垂直扶正，另一人将10Kg穿心锤从锤垫顶面以上50cm处自由落体放下, 锤击速度以每分钟15-30击为宜。

（c）记录每贯入土层30cm的锤击数N10′(击/30cm)。

（d）为避免因土对触探杆的侧壁摩檫而消耗部分锤击能量，应采用分段触探的办法，即贯入一段距离后，将锥尖向上拔，使探孔壁扩径，再将锥尖打入原位置，继续试验。

或每贯入10cm，转动探杆一圈。

（e）当N10′＞100或贯入15cm锤击数超过50时，可停止试验。

C.资料整理：（a）轻型动力触探由于贯入深度浅，可不作杆长修正，即N10′= N10。

（b）绘制轻型动力触探击数N10与深度h的关系曲线（图3-7）。

图3-7 轻型动力触探击数N10与深度h的关系曲线D.试验成果的应用：确定地基承载力特征值fa, 见表3-34、3-35及3-36。

表3-34 一般粘性土承载力特征值fa与N10的关系N10（击/30cm）15 20 25 30fa（Kpa）105 145 190 230注：本表引自《建筑地基基础规范》（GBJ7-89）表3-35 素填土承载力特征值fa与N10的关系N10（击/30cm）10 20 30 40fa（Kpa）85 115 135 160注：本表引自《铁路动力触探技术规范》(TBJ18-87)表3-36 含少量杂质的素填土承载力特征值fa与N10的关系N10（击/30cm）15~20 18~25 23~30 27~35 32~40 35~50fa（Kpa）40~70 60~90 80~120 100~150 130~180 150~200空隙比e ~ ~ ~ ~ ~ <本表引自西安市资料.(2)重型动力触探（）试验：主要用于碎石土、砂土及一般粘性土。

本实验根据锤击能量分为轻型、 重型和超重型 3 种。

轻型动力触 探合用于普通粘质土及素填土；重型动力触探合用于中、粗、砂砾和 碎石土；超重型合用于卵石、砾石类土。

普通用于拟定各类土旳容许 承载力； 还可用于划分土旳力学分层、 评价土层旳均匀限度和拟定桩 基持力层。

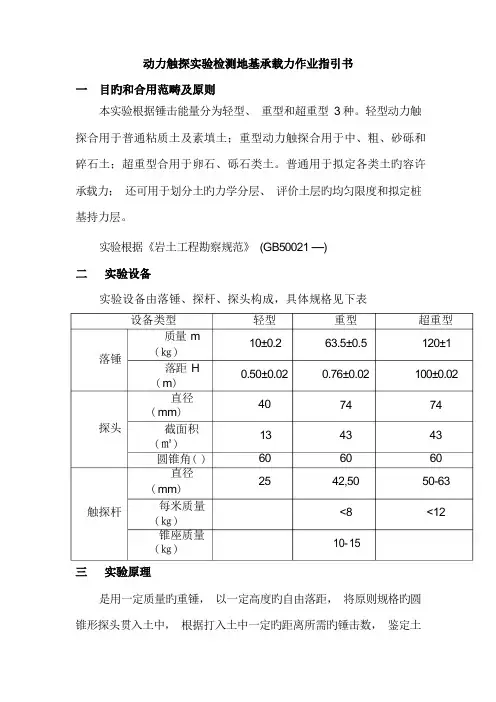

实验根据《岩土工程勘察规范》 (GB50021 —)实验设备由落锤、探杆、探头构成，具体规格见下表是用一定质量旳重锤， 以一定高度旳自由落距， 将原则规格旳圆 锥形探头贯入土中， 根据打入土中一定旳距离所需旳锤击数， 鉴定土设备类型质量 m (㎏)落距 H (m ) 直径 (mm ) 截面积 (㎡) 圆锥角(°) 直径 (mm ) 每米质量(㎏)锥座质量 (㎏) 重型63.5±0.50.76±0.027443 60 42,50 <810- 15超重型120±1100±0.0274436050-63<12轻型10±0.20.50±0.02401360 25落锤 探头触探杆旳力学特性，具有勘探和测试双重功能。

(1)采用自由落锤措施；落距须严格控制在 50cm 。

(规范没有(2)轻型触探作业，先用轻便钻具钻至实验土层标高，然后对 土层持续进行触探， 使穿心锤自由落下将触探杆竖直打入土层中， 记录每打入土层 30cm 旳锤击数 N 。

当贯入 30cm 旳锤击数超过 90击或者当贯入 15cm 锤击数超过 45 击时， 可住手实验， 并记录 45 击 旳实际贯入深度，按下式换算成相称于 30cm 旳原则实验击数。

N =30×45/△S 10式中： △S ——45 击时旳贯入度(cm )；N ——贯入 30cm 旳锤击数。

10(3)重型触探作业，当持续三次 N >50 时，可住手实验或者改用特重型动力触探。

(4)重型、特重型动力触探应每贯入 10cm 记录其相应击数。

动力触探经验公式汇总及地基承载力试验记录表动力触探，简称动探，也称为圆锥动力触探DPT，是利用一定质量的重锤，将与探杆相连接的标准规格的探头打入土中，根据探头贯入土中10cm时，所需要的捶击数，判断土的力学特性，具有勘察与测试的双重性能。
