干式变压器及其绝缘结构

干式变压器工作原理
干式变压器是一种常见的变压器类型，其工作原理与传统的油浸式变压器相比具有一些不同之处。

干式变压器采用无油绝缘材料来隔离和保护绕组，不需要油作为冷却和绝缘介质。

它的主要工作原理包括以下几个方面：
1. 绕组：干式变压器的绕组使用高温绝缘材料进行绝缘，如绝缘纸、绝缘胶带等。

绕组采用多层分屏结构，以提高线圈间的电气绝缘强度。

2. 绝缘：干式变压器的绝缘系统采用多层绝缘结构，包括隔邻纸、固化树脂、玻璃纤维带等。

这种结构可以提供良好的绝缘性能，防止漏电和故障。

3. 冷却：干式变压器采用自然风冷却方式，通过外部通风系统进行散热。

风扇通过气流将热量从绕组和铁芯中带走，确保变压器的正常工作温度。

4. 防火：干式变压器在设计中考虑了防火安全性能，采用阻燃低烟无毒固化树脂作为绝缘材料，能够有效地抑制火焰传播和烟雾产生。

5. 维护：干式变压器相比油浸式变压器具有更便于维护的优势。

由于不需要油池和维护液位，可以减少维护工作的频率和强度。

总的来说，干式变压器通过使用无油绝缘材料、自然风冷却和
阻燃材料等技术，实现了可靠的绝缘性能、良好的散热效果和高度的防火安全性能。

它广泛应用于低压配电系统、工矿企业和城市建设等领域。

干式变压器的结构及主要部件干式变压器是一种常见的电力设备，它主要用于变换电力的电压。

相比于油浸式变压器，干式变压器不需要使用绝缘油，因此更加环保，适用于室内环境。

本文将介绍干式变压器的结构及其主要部件。

一、结构干式变压器的结构相对简单，通常由以下几个部分组成：1. 铁心：铁心是干式变压器的主要构件之一，它由硅钢片叠压而成。

铁心的作用是提供低磁阻路径，使磁通能够顺利通过。

2. 绕组：干式变压器的绕组是由导线绕制而成，通常分为高压绕组和低压绕组。

绕组的作用是通过电流产生磁场，并将电能从一侧传输到另一侧。

3. 绝缘材料：干式变压器的绝缘材料主要用于隔离绕组和铁心，防止电能泄漏。

常见的绝缘材料有玻璃纤维布、环氧树脂等。

4. 外壳：干式变压器的外壳由防火材料制成，用于保护内部部件免受外界环境的损害。

二、主要部件1. 铁心铁心是干式变压器的核心部件，它由多个硅钢片叠压而成。

硅钢片具有较低的磁导率和电阻率，能够有效减小磁通的损耗和涡流损耗。

铁心的形状通常为矩形或环形，以减小磁阻和磁通的泄漏。

2. 绕组绕组是干式变压器的另一个重要部件，它由高压绕组和低压绕组组成。

高压绕组通常由绝缘铜线绕制而成，低压绕组则由绝缘铜箔绕制而成。

绕组的形状和层数根据变压器的容量和电压等级确定。

3. 绝缘材料绝缘材料是干式变压器的关键部件之一，它主要用于隔离绕组和铁心，防止电能泄漏。

常见的绝缘材料有玻璃纤维布、环氧树脂等。

这些材料具有良好的绝缘性能和耐高温性能。

4. 外壳干式变压器的外壳由防火材料制成，用于保护内部部件免受外界环境的损害。

外壳通常具有良好的绝缘性能和防火性能，以确保变压器的安全运行。

三、总结干式变压器是一种常见的电力设备，它具有简单的结构和重要的部件。

铁心、绕组、绝缘材料和外壳是干式变压器的主要部件，它们共同作用，实现电能的变换和传输。

干式变压器无需绝缘油，更加环保，适用于室内环境。

通过合理设计和制造，干式变压器能够稳定可靠地工作，满足电力系统对电能变换的需求。

SC干式变压器技术参数SC(B)11干式变压器是一种新型的高效能、节能环保的变压器，被广泛应用于城市配电系统、高层建筑、商场、机场、地铁、医院等场所以及石油化工、冶金、船舶、发电厂等工业领域。

下面是SC(B)11干式变压器的一些技术参数：1.额定容量：SC(B)11干式变压器的额定容量通常在10kVA到2500kVA之间，可以满足不同场合的电力需求。

2.额定电压：SC(B)11干式变压器的额定电压通常为10kV或35kV，根据实际需求可以进行定制。

3.额定电流：SC(B)11干式变压器的额定电流与额定容量有关，通常在几百安到几千安之间。

4.额定短路阻抗：SC(B)11干式变压器的额定短路阻抗通常在4-6%之间，可以确保变压器在短路时能够提供足够的电流。

5.电压变比范围：SC(B)11干式变压器的电压变比范围广泛，可以满足不同电力系统的要求。

6.绝缘等级：SC(B)11干式变压器的绝缘等级通常为H级或者F级，可以在高温、潮湿环境下保持稳定性能。

7.效率等级：SC(B)11干式变压器的效率通常达到国家二级能效标准，可以实现能源节约。

8.温升：SC(B)11干式变压器的温升通常在75℃以下，可以保证变压器的安全可靠运行。

9.外壳防护等级：SC(B)11干式变压器的外壳防护等级通常达到IP23、IP33或者更高，可以防止灰尘、水和其他有害物质对变压器的侵蚀。

10.使用环境温度：SC(B)11干式变压器适用于环境温度低于40℃、高于-25℃的场合。

11.绝缘结构：SC(B)11干式变压器的绝缘结构采用组合式绝缘结构，具有良好的绝缘性能和热稳定性。

总之，SC(B)11干式变压器具有多种技术参数可选，可以根据具体需求进行定制，以满足不同场合的电力需求。

它具有高效能、节能环保、稳定可靠的特点，在现代电力系统中起到重要作用。

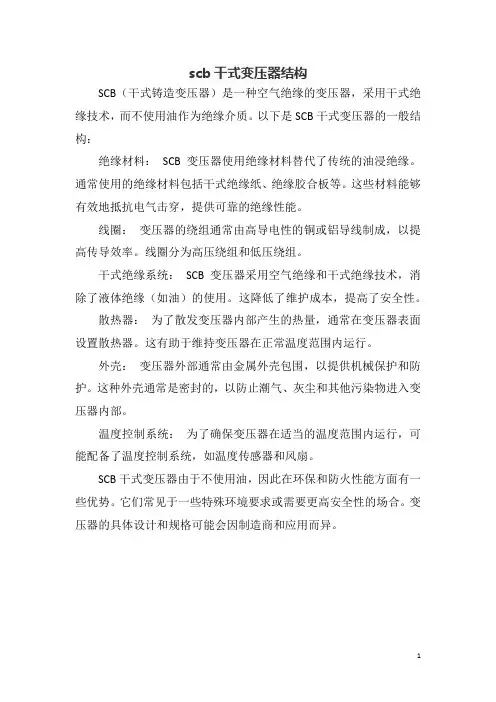

scb干式变压器结构
SCB（干式铸造变压器）是一种空气绝缘的变压器，采用干式绝缘技术，而不使用油作为绝缘介质。

以下是SCB干式变压器的一般结构：
绝缘材料：SCB变压器使用绝缘材料替代了传统的油浸绝缘。

通常使用的绝缘材料包括干式绝缘纸、绝缘胶合板等。

这些材料能够有效地抵抗电气击穿，提供可靠的绝缘性能。

线圈：变压器的绕组通常由高导电性的铜或铝导线制成，以提高传导效率。

线圈分为高压绕组和低压绕组。

干式绝缘系统：SCB变压器采用空气绝缘和干式绝缘技术，消除了液体绝缘（如油）的使用。

这降低了维护成本，提高了安全性。

散热器：为了散发变压器内部产生的热量，通常在变压器表面设置散热器。

这有助于维持变压器在正常温度范围内运行。

外壳：变压器外部通常由金属外壳包围，以提供机械保护和防护。

这种外壳通常是密封的，以防止潮气、灰尘和其他污染物进入变压器内部。

温度控制系统：为了确保变压器在适当的温度范围内运行，可能配备了温度控制系统，如温度传感器和风扇。

SCB干式变压器由于不使用油，因此在环保和防火性能方面有一些优势。

它们常见于一些特殊环境要求或需要更高安全性的场合。

变压器的具体设计和规格可能会因制造商和应用而异。

1。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202021514682.5(22)申请日 2020.07.28(73)专利权人 辽宁华冶集团发展有限公司地址 114044 辽宁省鞍山市高新区千山路388号(72)发明人 孙兴利　戚威　祖鹤琼　于海东　(74)专利代理机构 鞍山嘉讯科技专利事务所(普通合伙) 21224代理人 张群(51)Int.Cl.H01F 27/33(2006.01)H01F 27/26(2006.01)H01F 27/245(2006.01)(54)实用新型名称一种干式变压器穿心螺杆绝缘体系结构(57)摘要一种适用于特殊环境的干式变压器穿心螺杆绝缘体系结构，包括预浸DMD和速干环氧树脂漆，预浸DMD是多层圆环形结构，依次套在变压器的铁心穿心螺杆外部，多层预浸DMD之间留有缝隙，速干环氧树脂漆填充在多层预浸DMD的缝隙处。

采用预浸DMD作为绝缘系统骨架，辅以速干环氧树脂漆灌注构成一体成型的穿心螺杆绝缘体系。

消除了穿心螺杆与其绝缘之间的缝隙，减小了干式变压器整体的噪声；避免了穿心螺杆绝缘过长导致的铁心无法加紧的工艺问题；减小了绝缘破损导致穿心螺杆与铁心硅钢片接触的风险；避免了穿心螺杆固定过程中容易发生的穿心螺杆转动的问题；提高变压器铁心的动稳定性，能够适应线路末端电压波动范围大而且频繁的变压器的使用环境。

权利要求书1页 说明书2页 附图2页CN 212587345 U 2021.02.23C N 212587345U1.一种干式变压器穿心螺杆绝缘体系结构，其特征在于，所述的绝缘体系结构包括预浸DMD(1)和速干环氧树脂漆(2)，预浸DMD(1)是多层圆环形结构，依次套在变压器的铁心穿心螺杆(4)外部，多层预浸DMD(1)之间留有缝隙，速干环氧树脂漆(2)填充在多层预浸DMD(1)的缝隙处。

2.根据权利要求1所述的一种干式变压器穿心螺杆绝缘体系结构，其特征在于，预浸DMD(1)与铁心穿心螺杆(4)之间也填充有速干环氧树脂漆(2)。

矿用隔爆型干式变压器主要技术参数一、规格型号KBSG-500/6/1.2-0.693二、主要技术参数额定容量：500kV A；额定电压：高压6kV±5%，低压1.2/0.693kV；相数：3相；频率：50Hz；联结组标号：Yy0(d11)；绝缘耐热等级: H级；空载损耗：1500 W；负载损耗：3100W；空载电流：1.5%；短路阻抗：4.0%；轨距：600mm。

三、结构概述产品采用H级绝缘系统。

500kVA产品的壳体采用两端开盖结构。

壳体的两侧为波纹压型结构，有效增强了产品的散热性能和机械强度。

(1)铁心产品的铁心采用30Z130优质晶粒取向冷轧硅钢片，45°全斜接、无冲孔、三接缝叠积结构。

铁心端面涂刷有机硅绝缘固化漆，心柱采用H级半干性玻璃粘带绑扎，拉螺杆压钉压紧结构，从而有效降低产品的空载损耗和噪声。

(2)线圈产品的线圈采用圆筒式结构。

高低压线圈采用紧绕工艺，线圈内部设有纵向气道，可赋予线圈强大的散热性能。

线圈导线采用美国杜邦公司生产的H级绝缘等级的NOMEX-410纸包无氧扁铜线。

为加强产品的绝缘性能和机械强度，提高“三防”能力，线圈采用了真空压力浸漆工艺，浸渍漆通过了UL认证。

(3)器身绝缘及装配本次投标产品的器身经过了三次浸漆绝缘处理，最后在整个器身的表面覆盖一层H级防潮瓷漆，使其具有良好的“三防”性能。

(4)高低压引线高压引线采用电缆引出，高压侧电缆进线采用弯头电缆连接器；低压引线采用加包绝缘的铜母线引。

四、主要原材料使用说明4.1 晶粒取向冷轧硅钢片产品的铁心材料采用日本新日铁公司生产的30Z110晶粒取向冷轧硅钢片。

在1.7T、50Hz时其铁损为1.25W/kg。

该硅钢片平整度好，表面绝缘漆膜均匀。

4.2 NZB-0.3纸包无氧扁铜线产品的导线采用上海铜业有限公司生产的无氧扁铜线，其电阻率(ρ-6Ω²mm)≤0.02097。

为了进一步提高绕组的抗短路能力，我公司采用75/10了“半硬”无氧铜导线进行线圈的绕制。
