变压器绝缘

干式变压器送电绝缘标准铁芯对夹件、穿芯螺杆对铁芯、铁芯对地以及穿芯螺杆对地的绝缘电阻应≥2MΩ。

在送电前，应对干式变压器的铁芯对夹件、穿芯螺杆对铁芯、铁芯对地以及穿芯螺杆对地进行绝缘电阻测量。

其中，铁芯对夹件、穿芯螺杆对铁芯、铁芯对地的绝缘电阻应不低于2MΩ，穿芯螺杆对地的绝缘电阻应不低于10MΩ。

若测量结果不符合要求，应采取相应措施进行改善。

额定电压在1kV及以下的干式变压器，其绝缘电阻应≥2MΩ。

对于额定电压在1kV及以下的干式变压器，其绝缘电阻应不低于2MΩ。

在送电前，应采用相应电压等级的兆欧表进行测量，确保测量结果符合要求。

额定电压在1kV以上、10kV及以下的干式变压器，其绝缘电阻应≥10MΩ。

对于额定电压在1kV以上、10kV及以下的干式变压器，其绝缘电阻应不低于10MΩ。

在送电前，应采用相应电压等级的兆欧表进行测量，确保测量结果符合要求。

额定电压在10kV以上的干式变压器，其绝缘电阻应≥30MΩ。

对于额定电压在10kV以上的干式变压器，其绝缘电阻应不低于30MΩ。

在送电前，应采用相应电压等级的兆欧表进行测量，确保测量结果符合要求。

内绝缘包括绕组与接地部分之间，以及绕组之间的绝缘，又可分为主绝缘和纵绝缘两部分。

主绝缘以油纸屏障绝缘结构最为常用。

纵绝缘是同一绕组各部分之间的绝缘，如不同绕段间、层间和匝间的绝缘等。

内绝缘是干式变压器的重要组成部分，包括绕组与接地部分之间的绝缘以及绕组之间的绝缘。

内绝缘可分为主绝缘和纵绝缘两部分。

主绝缘采用油纸屏障绝缘结构，这种结构通常用于高压变压器中，具有较高的电气性能和机械强度。

纵绝缘是同一绕组各部分之间的绝缘，如不同绕段间、层间和匝间的绝缘等。

在送电前，应对内绝缘进行详细检查和测量，确保其电气性能符合要求。

变压器内部主要绝缘材料变压器是电力系统中常见的重要设备，其内部的绝缘材料直接影响着设备的安全性和可靠性。

在变压器内部，主要使用的绝缘材料包括固体绝缘材料和液体绝缘材料。

固体绝缘材料主要包括纸张、绝缘胶片、绝缘板和绝缘套管等；液体绝缘材料主要包括绝缘油和绝缘树脂等。

纸张是变压器内部常见的绝缘材料之一，其主要作用是在绝缘结构中起到支撑和固定绝缘结构的作用。

纸张通常由特殊工艺处理，具有较高的绝缘性能和机械强度，能够有效地阻止电场的穿透，保护绝缘结构不受损坏。

除此之外，纸张还具有一定的柔韧性，能够适应变压器内部的复杂结构，使得绝缘结构更加牢固可靠。

绝缘胶片是一种常见的绝缘材料，其主要成分是树脂和纤维素，具有良好的耐热性和绝缘性能。

在变压器内部，绝缘胶片通常被应用于绝缘结构的包覆和填充，能够有效地提高绝缘结构的耐电压能力和绝缘性能，保护绝缘结构不受损坏。

同时，绝缘胶片还具有较好的耐老化性能，能够在长期运行中保持稳定的绝缘性能，延长设备的使用寿命。

绝缘板是一种常用的绝缘材料，其主要成分是树脂和填料，具有较高的机械强度和绝缘性能。

在变压器内部，绝缘板通常被应用于绝缘结构的支撑和隔离，能够有效地阻止电场的穿透，保护绝缘结构不受损坏。

同时，绝缘板还具有较好的耐温性能，能够在高温环境下保持稳定的绝缘性能，保证设备的安全运行。

绝缘套管是一种常见的绝缘材料，其主要作用是在绝缘结构中起到包覆和隔离的作用。

在变压器内部，绝缘套管通常被应用于绝缘结构的保护和固定，能够有效地防止外界介质的侵入，保护绝缘结构不受损坏。

同时，绝缘套管还具有良好的耐腐蚀性能，能够在恶劣环境中保持稳定的绝缘性能，延长设备的使用寿命。

绝缘油是变压器内部常见的绝缘材料之一，其主要作用是在绝缘结构中起到冷却和绝缘的作用。

绝缘油具有良好的绝缘性能和冷却性能，能够有效地提高绝缘结构的耐电压能力和散热能力，保护绝缘结构不受损坏。

同时，绝缘油还具有较好的耐高温性能，能够在长期运行中保持稳定的绝缘性能，延长设备的使用寿命。

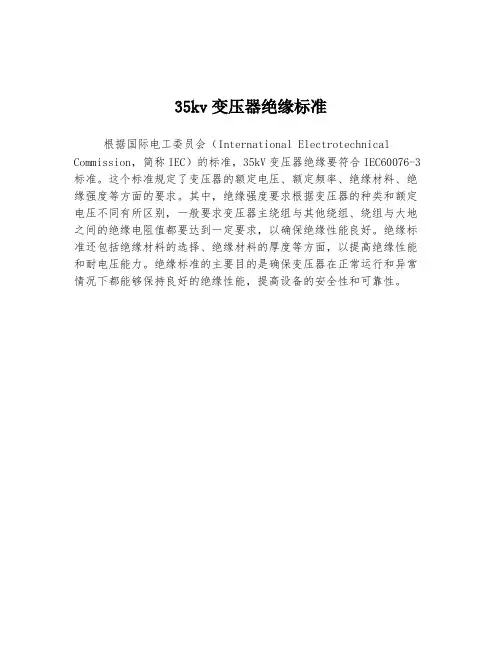

35kv变压器绝缘标准
根据国际电工委员会（International Electrotechnical Commission，简称IEC）的标准，35kV变压器绝缘要符合IEC60076-3标准。

这个标准规定了变压器的额定电压、额定频率、绝缘材料、绝缘强度等方面的要求。

其中，绝缘强度要求根据变压器的种类和额定电压不同有所区别，一般要求变压器主绕组与其他绕组、绕组与大地之间的绝缘电阻值都要达到一定要求，以确保绝缘性能良好。

绝缘标准还包括绝缘材料的选择、绝缘材料的厚度等方面，以提高绝缘性能和耐电压能力。

绝缘标准的主要目的是确保变压器在正常运行和异常情况下都能够保持良好的绝缘性能，提高设备的安全性和可靠性。

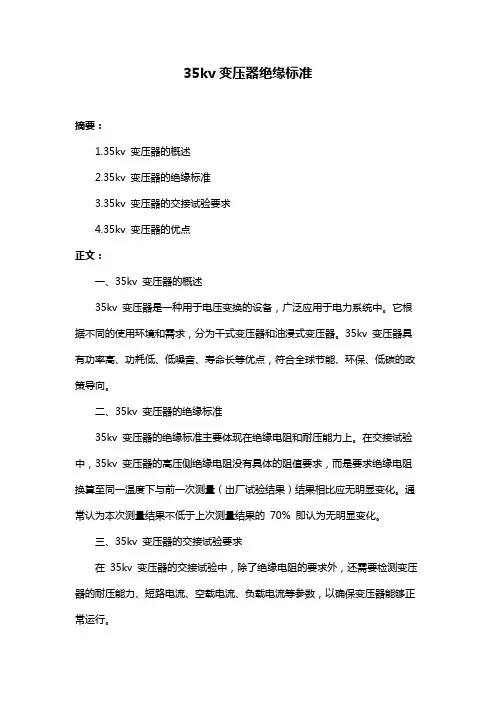

35kv变压器绝缘标准
摘要：
1.35kv 变压器的概述
2.35kv 变压器的绝缘标准
3.35kv 变压器的交接试验要求
4.35kv 变压器的优点
正文：
一、35kv 变压器的概述
35kv 变压器是一种用于电压变换的设备，广泛应用于电力系统中。

它根据不同的使用环境和需求，分为干式变压器和油浸式变压器。

35kv 变压器具有功率高、功耗低、低噪音、寿命长等优点，符合全球节能、环保、低碳的政策导向。

二、35kv 变压器的绝缘标准
35kv 变压器的绝缘标准主要体现在绝缘电阻和耐压能力上。

在交接试验中，35kv 变压器的高压侧绝缘电阻没有具体的阻值要求，而是要求绝缘电阻换算至同一温度下与前一次测量（出厂试验结果）结果相比应无明显变化。

通常认为本次测量结果不低于上次测量结果的70% 即认为无明显变化。

三、35kv 变压器的交接试验要求
在35kv 变压器的交接试验中，除了绝缘电阻的要求外，还需要检测变压器的耐压能力、短路电流、空载电流、负载电流等参数，以确保变压器能够正常运行。

四、35kv 变压器的优点
35kv 变压器具有许多优点，包括功率高、功耗低、低噪音、寿命长等。

它采用先进的设计和制造工艺，使得其性能稳定、可靠性高。

变压器绝缘电阻摇测⽅法变压器绝缘电阻摇测⽅法⼀、变压器绝缘电阻检测兆欧表测量变压器绝缘电阻，能有效发现设备受潮、部件局部脏污、绝缘击穿、瓷件破裂、引线接外壳以及绝缘⽼化等问题。

检测变压器绝缘电阻要检测三个⽅⾯，分别是：1、低压绕组对外壳的绝缘电阻测量；2、⾼压绕组对外壳的绝缘电阻测量；3、⾼压绕组对低压绕组绝缘电阻测量。

4、具体遥测⽅法：1）⾼对低接地：就是将⾼压三个桩头ABC三相⽤铜编织线短接，低压四个桩头abc0短接并接地的接线形式，将兆欧表G接⾼压桩头，E 接地，L是屏蔽线可以不接。

以120转/分摇动兆欧表。

2）低对⾼接地：就是将⾼压三个桩头ABC三相⽤铜编织线短接并接地，低压四个桩头abc0短接的接线形式，将兆欧表G接低压桩头，E 接地，L是屏蔽线可以不接。

以120转/分摇动兆欧表。

3）绕组之间：就是将⾼压三个桩头ABC三相⽤铜编织线短接，低压四个桩头abc0短接的接线形式，将兆欧表G接⾼压桩头，E低压，L 是屏蔽线可以不接。

以120转/分摇动兆欧表。

5、（1）低压绕组对地绝缘测量⽰意图低压绕组对地绝缘测量：⾸先断开电源，并拆除或断开设备外接的连接线缆，使⽤绝缘棒等⼯具对三相变压器充分放电（约5分钟）；然后将⾼、低压侧的绕组桩头短接。

如图（1），接好兆欧表，按120r/min 的速度顺时针摇动摇表摇杆，读取15S和60S时的绝缘阻值。

将测得的数据与设备标准数据对⽐，看是否在范围内。

⾼压绕组对地绝缘测量：断开电源，断开外接电缆，对变压器放电；将兆欧表“线路L”测量端⼦接三相变压器⾼压侧绕组桩头，“接地E”测量端⼦与三相变压器接地连接即可。

⾼压绕组对低压绕组绝缘测量：断开电源，断开外接电缆，对变压器放电；将兆欧表“线路L”测量端⼦接三相变压器⾼压侧绕组桩头，“接地E”测量端⼦接低压侧绕组桩头，并将“屏蔽G”端⼦接三相变压器外壳。

（2）兆欧表机构图注意：测量前，要确保接线⽆误；测量完毕，断开兆欧表时要先将“线路L”端测试线与测试桩头分开后（注意不要碰到鳄鱼夹⾦属部位），再降低兆欧表摇速，否则会烧坏兆欧表。

35kv变压器绝缘标准
35kV变压器的绝缘标准通常是根据国家相关标准和行业规范来
确定的。

在中国，35kV变压器的绝缘标准可能包括《变压器绝缘水
平及试验方法》（GB1094.1-2013）、《电力变压器技术参数和要求》（GB1094.2-2013）等国家标准。

此外，还可能涉及到行业标准，如《电力变压器绝缘水平试验规程》等。

这些标准通常包括了绝缘材
料的选用、绝缘结构设计、绝缘水平要求、试验方法等内容，以确
保35kV变压器在运行过程中能够保持良好的绝缘性能，提高设备的
安全可靠性。

具体的绝缘标准还需根据实际情况和当地法规进行具
体确认。

变压器绝缘电阻直流电阻试验及方法
变压器绝缘电阻测试是检测变压器绝缘状态的一种主要方法，可以帮
助判断变压器是否存在绝缘缺陷或绝缘老化等问题。

直流电阻测试则是用
来检测变压器绕组的直流电阻，以保证其电气性能的稳定性。

下面将详细
介绍这两种测试方法及其步骤。

一、变压器绝缘电阻测试
1.测试原理
2.测试仪器
3.测试步骤
（1）检查变压器的绝缘电阻测试仪及测试线路是否正常。

（2）在测试仪器上设置和调整测试参数，如测试电压、绝缘阻抗等。

（3）接通测试电源，并将测试电压施加在变压器的绕组和地之间。

（4）等待一段时间，使测试电流稳定，并记录测试结果。

（5）将测试结果与变压器的额定值进行比较，判断绝缘状态是否合格。

二、直流电阻测试
1.测试原理
直流电阻测试是通过测量绕组的直流电阻来判断绕组的电阻值是否正常。

测试时，施加直流电源，在测试仪器上测量绕组的电压和电流，根据
欧姆定律计算直流电阻。

2.测试仪器
直流电阻测试需要使用直流电阻测试仪，常见的有万用表、电桥仪器等。

3.测试步骤
（1）检查测试仪器及测试线路是否正常。

（2）接通直流电源，并将测试电压施加在变压器绕组上。

（3）等待一段时间，使测试电流稳定，并记录测试结果。

（4）将测试结果与变压器的额定值进行比较，判断电阻是否符合要求。

以上就是变压器绝缘电阻和直流电阻测试的基本原理和步骤。

在进行这两种测试时，需要注意测试仪器的选择和测试参数的设置，以确保测试结果的准确性。

同时，还应按照相关的安全操作规程进行操作，保障测试人员的安全。

测量变压器绝缘电阻的步骤测量变压器绝缘电阻的步骤变压器是电力系统中不可或缺的设备，其正常运行对于电力系统的稳定性和可靠性至关重要。

而变压器的绝缘电阻是保证其正常运行的重要指标之一。

因此，测量变压器绝缘电阻是变压器运行维护的必要步骤之一。

下面将介绍测量变压器绝缘电阻的步骤。

步骤一：准备工作在进行变压器绝缘电阻测量之前，需要做好一些准备工作。

首先，需要检查测量仪器是否正常，包括万用表、绝缘电阻测试仪等。

其次，需要对变压器进行检查，确保其处于停电状态，并且没有任何电气设备与变压器相连。

最后，需要对测量环境进行检查，确保测量环境干燥、无尘、无水等。

步骤二：连接测量仪器将测量仪器连接到变压器的绝缘电阻测试端子上。

在连接时需要注意，应该将测试仪器的电极分别连接到变压器的高压侧和低压侧，以确保测量的准确性。

步骤三：进行测量在连接好测量仪器后，可以开始进行测量。

首先，需要将测试仪器的电极分别连接到变压器的高压侧和低压侧，然后打开测试仪器的电源开关。

接下来，按照测试仪器的说明书进行操作，进行绝缘电阻测量。

在测量过程中，需要注意保持测试仪器的稳定，避免干扰和误差。

步骤四：记录测量结果在测量完成后，需要记录测量结果。

记录时需要注意，应该将测量结果和测量时间一并记录下来，以便于后续的分析和比较。

同时，还需要将测量结果与变压器的额定绝缘电阻进行比较，以判断变压器的绝缘状况是否正常。

步骤五：分析测量结果在记录测量结果之后，需要对测量结果进行分析。

首先，需要判断测量结果是否符合变压器的额定绝缘电阻要求。

如果符合要求，则说明变压器的绝缘状况正常；如果不符合要求，则说明变压器的绝缘状况存在问题，需要进行进一步的检查和维修。

总结测量变压器绝缘电阻是保证变压器正常运行的重要步骤之一。

在进行测量时，需要做好准备工作，连接好测量仪器，进行测量，并记录和分析测量结果。

只有通过科学的测量和分析，才能保证变压器的正常运行，确保电力系统的稳定性和可靠性。

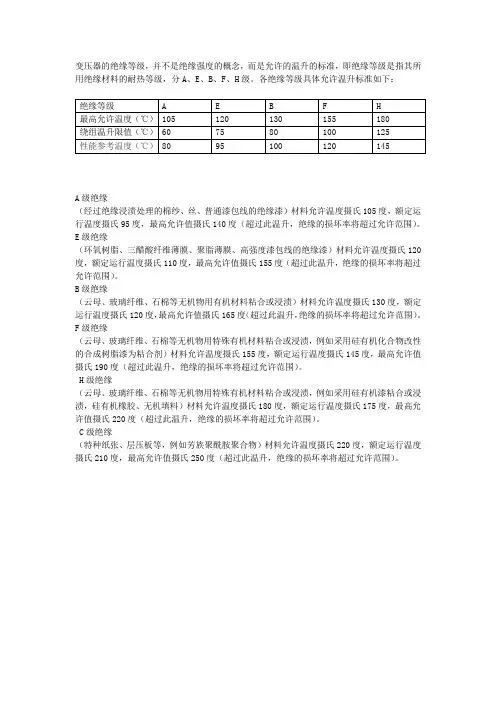

变压器的绝缘等级，并不是绝缘强度的概念，而是允许的温升的标准，即绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。

各绝缘等级具体允许温升标准如下：
A级绝缘
（经过绝缘浸渍处理的棉纱、丝、普通漆包线的绝缘漆）材料允许温度摄氏105度，额定运行温度摄氏95度，最高允许值摄氏140度（超过此温升，绝缘的损坏率将超过允许范围）。

E级绝缘
（环氧树脂、三醋酸纤维薄膜、聚脂薄膜、高强度漆包线的绝缘漆）材料允许温度摄氏120度，额定运行温度摄氏110度，最高允许值摄氏155度（超过此温升，绝缘的损坏率将超过允许范围）。

B级绝缘
（云母、玻璃纤维、石棉等无机物用有机材料粘合或浸渍）材料允许温度摄氏130度，额定运行温度摄氏120度，最高允许值摄氏165度（超过此温升，绝缘的损坏率将超过允许范围）。

F级绝缘
（云母、玻璃纤维、石棉等无机物用特殊有机材料粘合或浸渍，例如采用硅有机化合物改性的合成树脂漆为粘合剂）材料允许温度摄氏155度，额定运行温度摄氏145度，最高允许值摄氏190度（超过此温升，绝缘的损坏率将超过允许范围）。

H级绝缘
（云母、玻璃纤维、石棉等无机物用特殊有机材料粘合或浸渍，例如采用硅有机漆粘合或浸渍，硅有机橡胶、无机填料）材料允许温度摄氏180度，额定运行温度摄氏175度，最高允许值摄氏220度（超过此温升，绝缘的损坏率将超过允许范围）。

C级绝缘
（特种纸张、层压板等，例如芳族聚酰胺聚合物）材料允许温度摄氏220度，额定运行温度摄氏210度，最高允许值摄氏250度（超过此温升，绝缘的损坏率将超过允许范围）。

变压器绝缘电阻测试标准及现场测量方法变压器是电力系统中重要的电气设备之一，用于改变交流电压，使之适应不同的输配电要求。

在变压器运行过程中，绝缘电阻的测量是一项必要的检测工作。

本文将详细介绍变压器绝缘电阻测试的相关标准要求以及现场测量方法。

一、变压器绝缘电阻测试标准要求变压器绝缘电阻测试主要参考国际电工委员会（IEC）标准以及国家标准。

目前国际上广泛采用的标准为IEC 60076-1《电力变压器的结构、技术特性和试验》和IEC 60076-3《电力变压器试验》。

国内标准参考了国际标准，并根据国内实际情况做出了一些调整，包括GB/T 6451《电力变压器试验规程》和DL/T596《变压器绝缘电阻和介损测试技术导则》等。

根据标准的要求，变压器绝缘电阻测试主要包括以下几个方面：1. 绝缘电阻测量的测试电压与电流范围：测试电压一般分为工频电压和直流电压。

工频电压一般为500V或1000V；直流电压一般为1000V或5000V。

测试电流一般不超过1mA。

2. 测试时间：标准一般要求绝缘电阻测试时间为1分钟，也有要求为2分钟的。

3. 测试环境条件：测试环境要求相对湿度不超过80%，温度在20℃±5℃。

4. 测试方法：绝缘电阻测试一般采用万用电表或专用绝缘电阻仪进行。

测试电源应具备足够的稳定性和准确性。

二、变压器绝缘电阻现场测量方法变压器绝缘电阻的现场测量方法需要严格按照标准要求进行，具体步骤如下：1. 准备工作：检查测试仪器的状态，确保测试仪器处于良好工作状态，如电池电量充足，测试仪器存储空间足够等。

2. 测量前的准备：断开变压器的电源，确保变压器处于安全状态。

清除表面污垢，保证测量点的干净。

3. 连接测量仪器：将测试电极连接到变压器的高压绕组与地之间，低压绕组与地之间。

注意保持电极与测量点的良好接触，以减小接触电阻。

4. 开始测量：打开测试仪器，设置测试电压和测试时间等参数。

启动测量仪器，观察并记录测量结果。

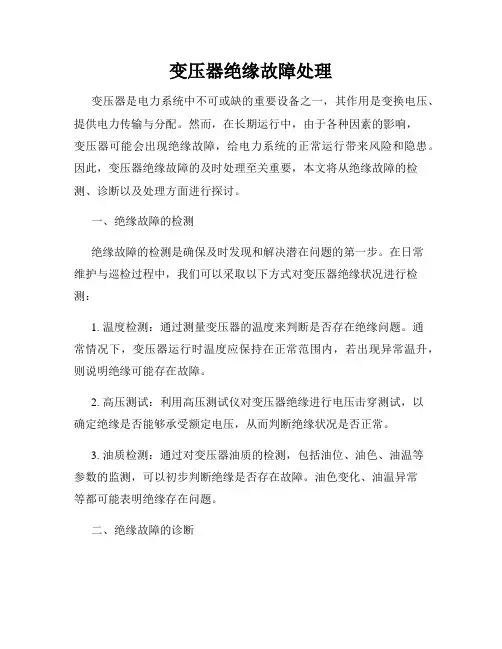

变压器绝缘故障处理变压器是电力系统中不可或缺的重要设备之一，其作用是变换电压、提供电力传输与分配。

然而，在长期运行中，由于各种因素的影响，变压器可能会出现绝缘故障，给电力系统的正常运行带来风险和隐患。

因此，变压器绝缘故障的及时处理至关重要，本文将从绝缘故障的检测、诊断以及处理方面进行探讨。

一、绝缘故障的检测绝缘故障的检测是确保及时发现和解决潜在问题的第一步。

在日常维护与巡检过程中，我们可以采取以下方式对变压器绝缘状况进行检测：1. 温度检测：通过测量变压器的温度来判断是否存在绝缘问题。

通常情况下，变压器运行时温度应保持在正常范围内，若出现异常温升，则说明绝缘可能存在故障。

2. 高压测试：利用高压测试仪对变压器绝缘进行电压击穿测试，以确定绝缘是否能够承受额定电压，从而判断绝缘状况是否正常。

3. 油质检测：通过对变压器油质的检测，包括油位、油色、油温等参数的监测，可以初步判断绝缘是否存在故障。

油色变化、油温异常等都可能表明绝缘存在问题。

二、绝缘故障的诊断当绝缘故障被检测出来后，我们需要进行进一步的诊断，以准确判断故障类型和程度，从而制定合理的处理方案。

常见的绝缘故障诊断方法包括以下几种：1. 绝缘电阻测量：通过使用绝缘电阻测量仪对变压器进行绝缘电阻的测试，以判断绝缘是否存在短路或断路等故障。

根据实测值的大小，可以初步确定故障的位置和严重程度。

2. 红外热像仪检测：红外热像仪可以通过检测变压器表面的温度分布，来诊断绝缘是否存在局部过热的情况，以及是否存在异常放电现象。

3. 油质分析：通过对变压器内绝缘油的成分和物理性质的分析，可以判断绝缘是否受到水分、杂质等因素的污染，从而导致绝缘失效。

三、绝缘故障的处理在确定绝缘故障类型和程度后，我们需要采取相应的处理措施，确保绝缘故障及时得到修复和解决。

下面是几种常见的绝缘故障处理方法：1. 清洗绝缘材料：对于绝缘表面脏污的情况，可以采取清洗绝缘材料的方法。

清洗绝缘材料可以有效去除污染物，恢复绝缘性能。

10kV变压器绝缘电阻的合格标准一、引言在电力系统中，变压器是起着电压变换的作用，其中10kV变压器是电力系统中常见的一种。

而对于10kV变压器的绝缘电阻，其合格标准至关重要。

本文将从10kV变压器绝缘电阻的定义、重要性和测试方法等方面进行全面探讨。

二、10kV变压器绝缘电阻的定义10kV变压器绝缘电阻是指在额定电压下，变压器的绝缘系统在正常工作状态下的电阻值。

它反映了绝缘系统的绝缘性能，也是评价绝缘状态和绝缘损坏程度的重要指标。

对于10kV变压器来说，绝缘电阻的合格标准直接关系着变压器的安全运行和电气性能，因此必须高度重视。

三、10kV变压器绝缘电阻的重要性1. 保障电力系统的安全稳定运行绝缘电阻的合格标准直接影响着变压器的绝缘状态。

良好的绝缘状态可以有效地减少电力系统中的绝缘故障和事故发生，保障电力系统的安全稳定运行。

2. 延长变压器的使用寿命合格的绝缘电阻可以延长变压器的使用寿命，降低绝缘老化速度，减少局部放电和击穿的可能性，从而延长变压器的使用寿命，提高设备的可靠性。

3. 提高电力系统的经济性合格的绝缘电阻可以减少绝缘故障和事故发生的可能性，降低了停电和维修的次数，提高了电力系统的经济性。

四、10kV变压器绝缘电阻的测试方法对于10kV变压器绝缘电阻的测试，通常采用的是绝缘电阻测试仪进行测量。

测试时需要将被测绝缘体与其他金属部分隔离，避免干扰。

测试过程中需要严格控制环境条件，避免温度、湿度等因素对测试结果造成影响。

通过测试仪器的测量，得到变压器绝缘电阻的实际数值，并与合格标准进行比对，以确定绝缘状况是否符合要求。

五、个人观点和理解对于10kV变压器绝缘电阻的合格标准，我个人认为应该不断提高，严格执行相关标准和规定，加强对变压器绝缘状态的监测和维护，以确保电力系统的安全稳定运行。

我认为在实际工作中，我们需要不断提高自身的技术水平，加强对变压器绝缘电阻测试方法和仪器的了解，提高测试的准确性和可靠性，为电力系统的安全运行提供更有力的保障。

变压器绝缘电阻测试步骤及方法一、测试前准备1.获得测试仪器：绝缘电阻测试仪。

2.关闭变压器的所有开关，并确保变压器开关门完好。

3.将接地线连接到变压器的绝缘接地点，以确保安全操作。

二、测试仪器设置1.将绝缘电阻测试仪连接到变压器绝缘接地点。

2.设置测试仪器的量程，一般根据变压器的额定电压来选择。

如果变压器额定电压低于1000V，一般选择1000V量程；如果额定电压高于1000V，一般选择2500V量程。

三、绝缘测试步骤1.断开所有变压器绕组与地之间的电气连接，包括保护绕组和并联绕组等。

2.开始测试前，应先将测试仪器的测试电压调至额定电压的1.1倍，保持1分钟，以稳定测试仪器输出。

3.将测试仪器的测试电压调至额定电压，同时开始测试，记录测试仪器显示的绝缘电阻值。

4.进行三次连续测试，将测试仪器显示的绝缘电阻值记录下来，并计算平均值。

5.测试结束后，将测试仪器的测试电压调至零，并断开与绝缘接地点的连接。

四、测试仪器校准绝缘电阻测试仪在出厂前经过校准，但长时间使用后需要进行定期校准，以保证测试结果的准确性。

校准步骤如下：1.关闭测试仪器，并断开与电源的连接。

2.连接测试仪器的测试路径，即将测试仪器的测试电极短接，然后进行自校准，根据测试仪器说明书进行校准操作。

3.进行标准校验，将测试仪器连接到标准电阻，按照标准电阻值进行校验，根据测试仪器说明书进行校准操作。

五、测试结果分析1.根据变压器的额定电压和绝缘电阻测试结果，判断绝缘系统的健康状况。

一般来说，变压器的绝缘电阻值应大于1兆欧，如果绝缘电阻值低于1兆欧，表示绝缘系统存在问题，需要进行绝缘故障的处理和维修。

2.进一步分析绝缘电阻值的变化趋势，可以判断绝缘系统的老化情况以及维护的需要。

如果绝缘电阻值逐渐下降，表示绝缘系统存在老化或损坏现象，需要及时进行维护和更换。

六、注意事项1.在进行绝缘电阻测试时，要确保测试仪器和测试路径的干燥和清洁，以避免测试结果的偏差。

变压器绝缘电阻测量的目的和意义变压器是电力系统中重要的电力传输和分配设备，其正常运行对于保障电力系统的稳定性和安全性至关重要。

而变压器的绝缘电阻测量作为变压器绝缘状态评估的一项重要指标，在变压器的运行过程中起着不可忽视的作用。

本文将探讨变压器绝缘电阻测量的目的和意义。

一、目的变压器绝缘电阻测量的目的主要有以下几个方面：1. 评估变压器绝缘状况：绝缘电阻可以反映变压器绝缘系统的工作情况，通过测量绝缘电阻可以得知变压器绝缘系统是否存在漏电现象、漏油问题等。

绝缘电阻的变化情况能够及时发现潜在的绝缘故障，为维护和修复提供指导。

2. 判定变压器耐压试验合格性：变压器绝缘电阻测量是变压器进行耐压试验的一项重要环节。

耐压试验是检验变压器耐受额定电压的能力，保证变压器正常运行的重要手段。

测量绝缘电阻可以判定变压器是否符合耐压试验的要求，并确保变压器能够正常工作。

3. 发现潜在故障风险：绝缘电阻测量可以发现变压器绝缘系统的潜在故障风险，如绝缘老化、绝缘子污秽等问题。

通过定期测量绝缘电阻，可以及早发现这些问题并采取相应的维护措施，避免故障的发生。

二、意义变压器绝缘电阻测量的意义主要有以下几个方面：1. 保障电力系统的安全性和稳定性：变压器作为电力系统中的关键设备，其安全性和稳定性对于电网的正常运行至关重要。

绝缘电阻测量可以提供变压器绝缘状态的参考数据，进一步评估变压器的安全性和稳定性，为电力系统的运行提供保障。

2. 提高变压器维护的科学性和有效性：通过定期测量绝缘电阻，可以及时掌握变压器的绝缘状况，并判断是否需要进行相应的维护和修复工作。

这可以提高维护工作的科学性和有效性，避免因未对绝缘问题进行及时处理而导致的故障发生。

3. 推动变压器的优化管理：继续搜集和分析变压器绝缘电阻的测量结果，可以形成长期的数据统计，为合理地设计和改进变压器的操作和管理提供依据。

这对于推动变压器的优化管理，提高设备运行效率和可靠性具有重要的意义。

干变绝缘等级干变绝缘等级是指电力系统中干式变压器的绝缘能力，也是评价干式变压器绝缘性能的重要指标。

干式变压器作为一种常见的电力设备，广泛应用于输电和配电系统中，具有体积小、重量轻、维护简便等优点，因此被广泛使用。

干变绝缘等级的提高，可以提高干式变压器的绝缘能力，保证其安全可靠运行。

干式变压器绝缘等级一般有两种，分别是F级和H级。

F级绝缘等级是指干式变压器的绝缘材料能够承受最高温度为155℃的绝缘体温升，而H级绝缘等级是指绝缘材料能够承受最高温度为180℃的绝缘体温升。

从绝缘等级的角度来看，H级绝缘等级相对于F级绝缘等级来说，具有更高的绝缘能力和更高的耐热性能。

干式变压器的绝缘等级的提高，对于其在高温、高湿等恶劣环境下的工作具有重要意义。

在电力系统中，干式变压器常常需要长时间运行，承受较高的负载和较大的温度变化，因此对于绝缘性能的要求也更高。

通过提高绝缘材料的绝缘等级，可以提高干式变压器的耐热性能和抗湿性能，减少因绝缘击穿而引起的事故发生。

干变绝缘等级的提高还可以提高干式变压器的绝缘强度和绝缘电阻。

绝缘强度是指绝缘材料在一定条件下承受的电压，是绝缘材料的一个重要指标。

通过提高绝缘等级，可以提高绝缘材料的绝缘强度，使其能够承受更高的电压。

绝缘电阻是指绝缘材料对电流的阻碍能力，是绝缘材料能否起到绝缘作用的重要指标。

提高绝缘等级可以提高绝缘材料的绝缘电阻，保证其能够有效地隔离电流，防止绝缘击穿的发生。

除了绝缘材料的选择外，干式变压器的绝缘等级还与其他因素有关。

例如，干式变压器的结构设计和制造工艺也会影响其绝缘等级。

在设计和制造过程中，需要根据绝缘等级的要求，选择合适的绝缘材料和绝缘结构，保证变压器具有良好的绝缘性能。

此外，维护和检修也是保证干式变压器绝缘等级的重要环节。

定期的维护和检修可以及时发现和处理绝缘材料的老化和损坏问题，保证干式变压器的绝缘性能处于良好状态。

干变绝缘等级是评价干式变压器绝缘性能的重要指标。

安规对变压器的绝缘系统要求1.绝缘材料：变压器的绝缘系统应采用符合国家标准的绝缘材料，如绝缘纸、绝缘漆、绝缘胶片等。

这些材料应具有良好的绝缘性能和耐热、耐寒、耐湿等特性。

2.绝缘结构：变压器的绝缘系统应由绝缘件、导电件和接地件组成。

绝缘件主要包括绝缘垫、绝缘管、绝缘板等，用于隔离导电部分，防止电流直接通过。

导电件包括引线、铜瓦等，用于导电和传输电能。

接地件用于接地保护，防止绝缘破损引起的电击事故。

3.绝缘强度：变压器的绝缘系统应具有足够的绝缘强度，能够在额定电压下保持其绝缘性能。

绝缘强度一般指耐压试验，即在一定时间内施加一定电压，检测绝缘是否被击穿。

国家标准对不同类型的变压器绝缘强度有相应的要求。

4.绝缘电阻：变压器的绝缘系统应具有足够的绝缘电阻，能够防止漏电流引起的绝缘破损。

绝缘电阻是指在施加一定电压下测量的绝缘系统电阻。

一般要求变压器绝缘电阻不得低于一定要求值。

5.绝缘损耗：变压器的绝缘系统应具有低损耗、高效率的特点。

绝缘损耗是指绝缘材料中电能转化为热能或其他形式的能量损失，它与绝缘材料的特性和使用条件有关。

国家安规对变压器的绝缘损耗有严格的限制，以保证变压器的正常运行和节能。

6.绝缘监测：变压器的绝缘系统应配备绝缘监测装置，用于监测绝缘状况，及时发现绝缘故障，并采取相应措施。

常见的绝缘监测装置包括绝缘电阻仪、局部放电监测仪、超声波检测仪等。

7.绝缘维护：变压器的绝缘系统需要定期维护和检查，保持其良好的绝缘性能。

维护包括绝缘清洁、绝缘涂层补修、绝缘阻燃等。

同时，还应制定相应的维护计划和维修记录，确保绝缘系统的可靠性。

总之，安规要求变压器的绝缘系统具备良好的绝缘性能和安全性，保证变压器的正常运行和保护人身安全。

绝缘材料的选择、绝缘结构的设计、绝缘强度的测试、绝缘电阻的测量、绝缘损耗的控制、绝缘监测的实施以及维护和检修等都是确保变压器绝缘系统符合安规要求的重要环节。

变压器气体绝缘变压器是电力系统中不可或缺的设备，其用途是将电压从高压侧变换到低压侧，以满足不同电力需求。

为了保障变压器的稳定运行和安全性，气体绝缘技术被广泛应用于现代变压器的设计和制造中。

一、气体绝缘的基本原理在变压器中，气体绝缘的主要作用是隔离、冷却和灭弧。

当变压器内部的电场超过介质的破坏电场强度，会发生击穿现象，导致设备的故障甚至损坏。

而气体绝缘可以在必要时形成击穿通道，防止电压过高，保护变压器的正常运行。

另外，气体绝缘在变压器内部流通，可以有效地冷却变压器的结构和零部件，降低其温度，提高设备的工作效率和寿命。

同时，在变压器内部产生电弧或放电时，气体绝缘可以吸收能量并灭弧，避免火灾和损坏的发生。

二、常用的气体绝缘介质1. 硫化氢气体（H2S）硫化氢气体是一种常见的气体绝缘介质，具有良好的绝缘性能和灭弧特性。

在变压器内部，硫化氢气体可以有效地吸收和灭弧电弧放电，防止设备的过热和损坏。

此外，硫化氢气体对于变压器内部的铜材料具有一定的腐蚀性，因此在使用硫化氢气体作为绝缘介质时需要进行特殊的防护措施。

2. 氮气（N2）氮气是一种常用的绝缘介质，其具有优异的绝缘性能和灭弧特性。

氮气不易燃烧，能够有效地灭弧，保护变压器不受电弧和火灾的威胁。

此外，氮气对于变压器内部的材料没有腐蚀性，同时还可以起到冷却的作用，提高变压器的工作效率。

3. SF6气体SF6气体是一种非常稳定的绝缘介质，具有优异的电绝缘性能和灭弧能力。

SF6气体不易燃烧，能够吸收和灭弧高能电弧，同时具有较高的电绝缘强度，能够承受高压和高电场强度。

由于其稳定性和可靠性，SF6气体被广泛应用于中压和高压变压器中。

三、气体绝缘技术的应用气体绝缘技术在变压器领域的应用已经非常成熟，其主要应用于电力系统中的高压变压器和特高压变压器。

在这些高压设备中，由于工作电压和电流较大，对绝缘性能和灭弧能力的要求也相对更高。

气体绝缘技术可以满足这些需求，提供安全可靠的绝缘介质，确保变压器的正常运行。
