5.2 生活中的透镜 课件(共31张PPT)
第2节 生活中的透镜
在较暗的室内，把凸透镜对着明亮 的室外，拉动纸筒，改变凸透镜和薄膜 间的距离，就可以在薄膜上看到室外景 物清晰的像.如果把薄膜换成感光胶片， 就可以得到照相底片了.
点击播放视频
第2节 生活中的透镜
照相机成像特点
1. 照相机成__缩__小__、_倒__立__的像；
2. 物距u_大__于__像距v； 3. 像与物位于凸透镜__两__侧.
来自物体(人或景物)上每一点的光经过胶片照相机的镜头后都在胶片上会 聚成一点，所有会聚的点就形成了被照物体的像.
胶片
第2节 生活中的透镜
思考 照相时，在胶片上成的像是什么样的？
照相时，物体离照相机镜头比较远，像是缩小、倒立的.
第2节 生活中的透镜
早期照相馆里，摄影师取景时看到的 像就是缩小、倒立的.现在的照相机利用光 学或电子技术，把倒立的像转变成正立的， 便于观察.
电荷耦合器件
第2节 生活中的透镜 照相机
例 用手机拍照时，手机的镜头相当于_凸__透___镜.如图所示是时下流行 的用自拍杆拍照的情景，与直接拿手机自拍相比，使用自拍杆增大了 __物__距___(选填“物距”或“像距”).
第2节 生活中的透镜
生活中还有哪些仪器也是利用凸透镜成像的？
第2节 生活中的透镜
二、投影仪
演 示 观察投影仪成像
把投影仪上的平面镜(反光 镜)取下，将投影片放到载物台 上，调节镜头，在天花板上就 能得到投影片上图案清晰的像. 观察像的大小、正倒.
点击播放视频
第2节 生活中的透镜
投影仪成像特点
1. 投影仪成_放__大___、_倒__立__的像；
2. 物距u_小__于__像距v； 3. 像与物位于凸透镜_两___侧.
生活中的透镜PPT
器材名
像的性质
像与物的位置
称
正立或倒立放大或缩小实像或虚像 异侧或同侧
照相机 倒立
缩小 实像
异侧
投影仪
倒立
放大 实像
异侧
放大镜 正立
放大 虚像
同侧
实像和虚像
实像：是实际光线会聚而形成的,能呈现在光屏上. 例如：
小孔成像．
A
B
A’
B
’
照相机的像
B
‘
A AB
‘ 投影仪的像
虚像：是反射光线或折射光线的反向延长线相交而形成 的,不能呈现在光屏上. 例如:
答：因为盛满水的玻璃 杯相当于一个放大镜
缩小
当堂练习
1.下列不是透镜在生活中的应用的是: A.照相机 B.放大镜 C.投影仪 D.潜望镜
答案:D
2.物体通过下列光学器件可以成放大的实象的是: A.照相机 B.投影仪 C.放大镜 D.平面镜
答案:B
3.现在市场上出售的”人参酒”在酒瓶中浸着一 支人参,你所看到人参应该是: A.人参的实物 B.等大的像 C.放大的虚像 D.缩小的实像 答案:C
凸透镜 中间厚,边缘薄
对光线的作用: 会聚作用
凸 运用: 透 镜
显微镜.照相机.投影仪.放大 镜.望远镜等
焦点：平 于行 主光 轴线 的经交凸点透镜会聚
相关概念 光心：凸透镜的中心点
焦距：焦点到光心的距离
生活中的透镜
自学教材
１．照相机主要由哪几部分组成？它 的镜头相当于什么？胶卷相当于什么？ 物体在胶卷上成的像有什么特点？
光圈——控制进光量用的。
快门——照相机中遮光的装置， 当要进光时才打开，快门的控 制器是一个快门按钮。
对焦——即调整镜头到底片 的距离，使拍照对象能清晰 地成像在底片上。
第2节 生活中的透镜
我们照相时，离相机镜头应多远？ 大于两倍焦距。
1、照相机原理：根据物体离凸透镜大于2倍
焦距时，成倒立、缩小的实像的原理制成的。 洪山嘴中学詹振亚 我们照相时，离相机镜头应多远？
制 作
大于两倍焦距。
：
湖
北
省
老
河
口
市
洪
山
嘴
中
学
詹
振
亚
洪山嘴中学詹振亚
你想要照一张比较大一点的像，你 应该是离相机远一些还是近一些？
反光镜的作用 改变光路
三、放大镜的原理
F
f
利用物体离凸透镜的物距u < f 时，成 正立、放大虚像的原理。
所以用放大镜看书时，镜子要靠近书， 远了则看不清除。
生活中的放大镜
四、实像和虚像
实像： 由实际光线会聚而成的,能呈现在光屏上
虚像： 由反射光线或折射光线的反向延长
线相交而形成,不能呈现在光屏上。人 眼逆着出射光线可以看到虚像。
照相机、投影仪、放大镜、平面镜， 它们所成的像是虚象还是实像？
照相机成实像
投影仪成实像
放大镜成虚像 平面镜成虚像
成像规律： 凡是实像都是倒立的，用光屏能接到的。 凡是虚像都是正立的。用光屏不能接到。
小结 照相机：利用凸透镜能成_倒__立___、_缩___小__、__实__像__。
u>2f
投影仪：利用凸透镜能成__倒__立__、_放__大___、实_像_____

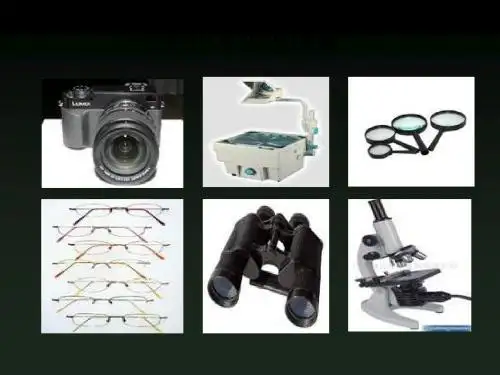

你知道透镜在生活中有哪些应用么？
大理三塔
桂林龙脊梯田
云南西双版纳
贵州荔波小七也
一、照相机
1、照相机的构造
镜头： 相当于一个凸透镜。
1.构成
胶卷： 相当于“光屏”，像可以 成在胶卷上.
1、照相机原理：根据物体离凸透镜大于2倍
焦距时，成倒立、缩小的实像的原理制成的。 洪山嘴中学詹振亚 我们照相时，离相机镜头应多远？
制 作
大于两倍焦距。
：
湖
北
省
老
河
口
市
洪
山
嘴
中
学
詹
振
亚
洪山嘴中学詹振亚
你想要照一张比较大一点的像，你 应该是离相机远一些还是近一些？
反光镜的作用 改变光路
三、放大镜的原理
F
f
利用物体离凸透镜的物距u < f 时，成 正立、放大虚像的原理。
所以用放大镜看书时，镜子要靠近书， 远了则看不清除。
生活中的放大镜
四、实像和虚像
实像： 由实际光线会聚而成的,能呈现在光屏上
虚像： 由反射光线或折射光线的反向延长
线相交而形成,不能呈现在光屏上。人 眼逆着出射光线可以看到虚像。
照相机、投影仪、放大镜、平面镜， 它们所成的像是虚象还是实像？
照相机成实像
投影仪成实像
放大镜成虚像 平面镜成虚像
成像规律： 凡是实像都是倒立的，用光屏能接到的。 凡是虚像都是正立的。用光屏不能接到。
小结 照相机：利用凸透镜能成_倒__立___、_缩___小__、__实__像__。
u>2f
投影仪：利用凸透镜能成__倒__立__、_放__大___、实_像_____
你知道透镜在生活中有哪些应用么？
大理三塔
桂林龙脊梯田
云南西双版纳
贵州荔波小七也
一、照相机
1、照相机的构造
镜头： 相当于一个凸透镜。
1.构成
胶卷： 相当于“光屏”，像可以 成在胶卷上.
生活中的透镜
生活中的透镜
知识点1照相机
1.原理：利用凸透镜成倒立、缩小的实像。
2.成像特点：拍照时，镜头离物体的距离越近，像离镜头的距离越远，所成的像越大；镜头离物体的距离越远，像离镜头的距离越近，所成的像
越小。
知识点2投影仪
1.原理：利用凸透镜成倒立、放大的实像。
2.成像特点
（1）投影片到镜头的距离（物距）小于镜头到屏幕的距离（像距）。
（2）投影片离镜头越近时，屏幕上所成的像越大，像到镜头的距离
越大。
知识点3放大镜
1.原理：将放大镜镜片放在物体上方适当的位置，透过放大镜我们可
以看到一个正立、放大的虚像。
2.成像特点：（1）被观察的物体的像是放大的。
（2）物体和通过透
镜所成的像在透镜的同侧。
（3）像不能呈现在光屏上。
知识点4实像和虚像
1.实像：实像由实际光线会聚而成，能用光屏承接，能使胶片感光，
能用眼睛观察到，物、像分布在凸透镜两侧。
实像都是倒立的。
2.虚像：虚像不是由实际光线会聚而成，而是由折射光线的反向延长线相交而成的，不能用光屏承接，只能用眼睛观察看到，物、像位于凸透镜同侧。
虚像都是正立的。
生活中的透镜(19)
虚像
F F
虚像是实际折射光线的反向延长线会聚而成,不能 用光屏承接,眼睛能看到像.
实像和虚像的举例
实像：
A
B
’
小孔成像．
虚像：
照相机的像
B
‘
A AB
‘ 投影仪的像
平面镜成像
“眼睛受骗”
放大镜的像
想想做做 -------模型照相机
点击播放
练一练
1.照相机镜头相当于一个_凸_透_镜__，来自物体的光经过 照相机镜头后会聚在胶卷上，形成一个__缩__小_（“放大” 或“缩小”）的像。 2.清晨，小草的露珠下面的叶脉看起来比较大，这是 露珠产生了放__大__镜的功能，形成了放大的__虚__像，这 是由于光的_折__射__现象的结果。
幻灯机的使用
1.灯片倒插，屏幕上才成正立的像. 2.若想使投影出的像变大，应使灯片靠近凸透镜，同 时使幻灯机远离光屏.
三、放大镜
放大镜也是一个凸透镜，物体通过 放大镜会看到一个正立的放大的像
生活中的透镜
倒立缩小的像
倒立放大的像 正立放大的像
四、实像和虚像
实像
F 2F F
实像是实际折射光线会聚而成,能用光屏承接,眼 睛能看到像.
第二节 生活中的
透镜
一、照相机
照相机的原理
照相机的镜头是一个凸透镜，物体通过照相机会在底 片上成一个倒立的缩小的实像。
生活中的照相机----数码相机
数码相机用图象传感器替代胶片,把光信号变成电信号, 再变成数字信号,由相机内的存储器保存.
二、投影仪
投影仪的镜头也是一个凸透镜，物体（胶片）通过投 影仪会在银幕上成一个倒立的放大的像。
本课小结
一、照相机 倒立的缩小的像
生活中的透镜和实验
生活中的透镜和实验（1）显微镜显微镜镜筒的两端各有一组透镜，每组透镜的作用都相当于一个凸透镜，靠近眼睛的凸透镜叫做目镜，靠近被观察物体的凸透镜叫做物镜。
来自被观察物体的光经过物镜后成一个放大的实像，道理就像投影仪的镜头成像一样；目镜的作用则像一个普通的放大镜，把这个像再放大一次。
经过这两次放大作用。
我们就可以看到肉眼看不见的小物体了。
（2）望远镜有一种望远镜是由两组凸透镜组成的，靠近眼睛的叫做目镜，靠近被观测物体的叫做物镜。
物镜的作用是使远处的物体在焦点附近成实像。
目镜的作用相当于一个放大镜，用来把这个像放大。
（3）门镜例1. 如图所示，纸筒A的一端蒙了一层半透明纸，纸筒B的一端嵌了一个凸透镜，两纸筒套在一起组成了一个模型照相机。
为了在A端得到清晰的像，要调整A、B间的距离，这时（）A. 眼睛应对着B端向筒内观察，看看像是否清楚B. 如果看近处的景物时像很清楚，再看远处的景物时就应该把B向外拉，增加A、B 间的距离C. 应把A端朝着明亮的室外，B筒朝着较暗的室内，否则看不清楚D. 应把B端朝着明亮的室外，A端朝着较暗的室内，否则看不清楚解析：首先要了解照相机的构造，模型照相机的镜头是凸透镜，半透明纸相当于底片，透镜与半透明纸之间是暗箱，观察远处景物的像，应从半透明纸处观察，所以A选项不正2），像较大，像距较小，观察远处物体时，像较小，像确。
照相机观察近处物体时（u f=+。
观察远处物体距也较小。
由于凸透镜的焦距不变，AB间即为像距和焦距即AB v f时，AB距离相对观察近物时要小些。
所以应减小AB间的距离，因此B选项不正确。
照相机照像时被摄物应是向光的，因此拍摄室外物体镜头B朝向明亮的室外，A朝向较暗的室内，否则将看不清被摄物体，所以C不正确D正确。
以：，，由公式25100u v==-厘米厘米111+=u v f得：112511003100f=-=厘米厘米厘米f=333.厘米答：此人应戴焦距为33.3厘米的凸透镜制成的眼镜。
【2013】【物理课堂笔记】5.2 生活中的透镜
教育部审定2012 八年级物理义务教育教科书
第五章透镜及其应用
§5.2 生活中的透镜
一、照相机
1、照相机的镜头相当于一个凸透镜
2、照相机所成的像是倒立、缩小的实像
3、利用照相机拍照时，景物或人到镜头的距离（物距u）大于胶卷（光屏）到镜头的距离（像距v）
4、物体和像分布在凸透镜的两侧
二、投影仪
1、投影仪的镜头相当于一个凸透镜
2、投影仪可以在荧幕上成倒立、放大的实像
3、投影仪工作时，投影片与镜头的距离（物距u）小于荧幕到镜头的距离（像距v）
4、物体和像分布在凸透镜的两侧
三、放大镜
1、放大镜就是一个凸透镜
2、利用凸透镜观察较近（物距u小于焦距f）的物体才可以看到放大作用。
3、使用放大镜时，物距u越小，像的放大倍数越小。
4、放大镜所成的虚像和物体在透镜同侧。
四、实像与虚像
1、实像是实际光线会聚形成的像；而虚像是实际光线的反向延长线相交而成的像。
2、实像既可以用眼睛看到，还可以用光屏承接；而虚像只能用眼睛观察，无法成在光屏上。
克拉玛依准东中学。
生活中的透镜
实像和虚像
实像：是来自物体的光通过凸透镜出 射后会聚而成的，是实际光线会聚而 成的，因此可以用光屏承接。且物和 像分别位于凸透镜两侧。 虚像：是来自物体的光通过凸透镜出射 后不能会聚，但实际光线的反向延长线 可以交于一点，因此不可以用光屏承接。 物体和虚像位于凸透镜的同侧。
……
放大镜
利用凸透镜能使物体成放大的像，但 这个像与投影仪所成的像是不同的，它是 ＿正＿立＿的＿虚＿像＿，并且像与物体在＿同＿一＿侧。
二、生活中的透镜
1.照相机 利用凸透镜成倒立、缩小的实像。 要想使像大一些，应让镜头和物体离的 __近__一些。
2.投影仪 利用凸透镜成倒立、放大的实像。
3.放大镜 利用凸透镜成正立、放大的虚像。
二、生活中的透镜
1.照相机 利用凸透镜成倒立、缩小的实像。 要想使像大一些，应让镜头和物体离的 __近__一些。
投影仪
利用凸透镜可 以使物体成
＿放＿大＿、＿倒＿立＿ ＿＿的＿实＿像
二、生活中的透镜
1.照相机 利用凸透镜成倒立、缩小的实像。 要想使像大一些，应让镜头和物体离的 __近__一些。
2.投影仪 利用凸透镜成倒立、放大的实像。
学习目标
●了解透镜在日常生活中的应用。 ●
能简单描述凸透镜成实像和虚像的主要
●知道幻灯机和放大镜的成像情况。 ●初步建立将科学技术应用于实际的意识。
自制模拟照相机 观察物体通过照相机所成的像
照相机
照镜头后，在胶卷
上形成一个
缩小、倒立的像实。
第二节 生活中的透镜
凸透镜 倒立、缩小的实像
投影仪 凸透镜 倒立、放大的实像 幻灯机
放大镜
实像：实际光线会聚而成的，光屏能承接到所成的像； 虚像：不是实际光线会聚而成的，光屏不能承接到所成的像；
放大镜上的 玻璃元件
生活中凸透镜放大作用的应用
手表上的放大镜
温度计为什么是 圆柱状的吗？
生活中凸透镜放大作用的应用
异 异 同
实像：实际光线会聚而成的，光屏能承接到所成的像； 虚像：不是实际光线会聚而成的，光屏不能承接到所成的像；
一滴水也能引发火灾？
有一天，某地发生了火灾，调查人员怎么也找 不到火灾原因。牛顿也来到现场进行查看，没有 找到任何头绪。后来偶然有一天，他在洗脸的时 候，发现玻璃上沾满了水珠，阳光照在上面晶莹 透亮。他顿悟，那场火灾是玻璃上的水珠引起的。
实像：实际光线会聚而成的，光屏能承接到所成的像； 虚像：不是实际光线会聚而成的，光屏不能承接到所成的像；
凸透镜的应用
透镜作 用 照相机 投影仪 放大镜 凸透镜 凸透镜 凸透镜 像的特点
距离特点 放大或缩 正倒 小
物远像近 物近像远 物非常近 缩小 放大 放大 倒 倒 正
实 虚
实 实 虚
像与物同 异侧
体重计上 的放大镜
三、放大镜
1.用放大镜看字，被观察物体的像被 放大了； 2.物体和像在透镜同侧； 3.物体通过放大镜所成的像是正立放 大的虚像。
应用
透镜
像的特点
物、像、镜位置 物远像近、异侧
物近像远、异侧 物非常近、同侧
照相机 凸透镜 倒立、缩小的实像
投影仪 凸透镜 倒立、放大的实像 幻灯机
放大镜 凸透镜 正立、放大的虚像
因为水珠在玻璃上正好形成了一个凸 透镜， 所以把底下的东西引燃了。
投影仪 凸透镜 倒立、放大的实像 幻灯机
放大镜
实像：实际光线会聚而成的，光屏能承接到所成的像； 虚像：不是实际光线会聚而成的，光屏不能承接到所成的像；
放大镜上的 玻璃元件
生活中凸透镜放大作用的应用
手表上的放大镜
温度计为什么是 圆柱状的吗？
生活中凸透镜放大作用的应用
异 异 同
实像：实际光线会聚而成的，光屏能承接到所成的像； 虚像：不是实际光线会聚而成的，光屏不能承接到所成的像；
一滴水也能引发火灾？
有一天，某地发生了火灾，调查人员怎么也找 不到火灾原因。牛顿也来到现场进行查看，没有 找到任何头绪。后来偶然有一天，他在洗脸的时 候，发现玻璃上沾满了水珠，阳光照在上面晶莹 透亮。他顿悟，那场火灾是玻璃上的水珠引起的。
实像：实际光线会聚而成的，光屏能承接到所成的像； 虚像：不是实际光线会聚而成的，光屏不能承接到所成的像；
凸透镜的应用
透镜作 用 照相机 投影仪 放大镜 凸透镜 凸透镜 凸透镜 像的特点
距离特点 放大或缩 正倒 小
物远像近 物近像远 物非常近 缩小 放大 放大 倒 倒 正
实 虚
实 实 虚
像与物同 异侧
体重计上 的放大镜
三、放大镜
1.用放大镜看字，被观察物体的像被 放大了； 2.物体和像在透镜同侧； 3.物体通过放大镜所成的像是正立放 大的虚像。
应用
透镜
像的特点
物、像、镜位置 物远像近、异侧
物近像远、异侧 物非常近、同侧
照相机 凸透镜 倒立、缩小的实像
投影仪 凸透镜 倒立、放大的实像 幻灯机
放大镜 凸透镜 正立、放大的虚像
因为水珠在玻璃上正好形成了一个凸 透镜， 所以把底下的东西引燃了。
生活中的透镜
2. 现在会议室、教室用的投影仪，通常与电脑相连， 电脑上的字或图片可通过投影仪被放大后投影至屏 幕上。
教学中使用的投影仪如图所示，下平面镜
屏
面关于投影仪的叙述中不正确的是
镜头 幕
（
C）
投影片
A. 平面镜的作用是改变光的传播方 B向. 屏幕表面粗糙，有利于光发生漫反射
C. 物体在屏幕上所成的像是一个缩小的像倒立、放大实像
③光圈：用来控制从镜头进入的光的多少，光圈上标识 的数字越小光圈越大，进入镜头的光就越多。
④快门：用来控制曝光时间，光圈和快门都是用来控制 曝光量的。拍照时，要根据景物的明亮程度选择适当的 光圈和快门，使胶片曝光适当，这样才能拍出好照片。
现在同学们已经了解了照相机的构造，那么请你根 据手中材料自制一个模型照相机来探究照相机的特点以 及原理。
1.镜头：凸透镜，起成像作用。 2.投影片：投影片上有文字或图案， 相当于用来成像的物体。
3.螺纹透镜：相当于凸透镜，其作用 是会聚光，用来增加投影片的亮度。 光源
投影片
螺纹 透镜 凹面镜
4.光源：一般采用碘钨灯，用来照亮投影片。
5.平面镜：改变光的传播方 向，使射向天花板的光能在 屏幕上成像。
平面镜 镜头
生活中的透镜
知识点1 照相机
照相机的构造
取
1.镜头：一般由多个透镜组成， 总体上相当于一个凸透镜。
胶 片
快景 门窗
2.胶片：胶片相当于光屏，上 面涂有感光材料，机壳相当于 暗室。
光圈环 调焦环
3.调节控制系统
镜头
①取景窗：观察所拍景物，用来确定拍摄景物的范围。
②调焦环：用来调节镜头到胶片的距离，以便在胶片上 形成清晰的像。
投影仪的调节 1.使屏幕上的像变大的办法：减小投影片与镜头之间 的距离，同时增大屏幕与镜头之间的距离。 2.使屏幕上的像变小的办法：增大投影片与镜头之间 的距离，同时减小屏幕与镜头之间的距离。
教学中使用的投影仪如图所示，下平面镜
屏
面关于投影仪的叙述中不正确的是
镜头 幕
（
C）
投影片
A. 平面镜的作用是改变光的传播方 B向. 屏幕表面粗糙，有利于光发生漫反射
C. 物体在屏幕上所成的像是一个缩小的像倒立、放大实像
③光圈：用来控制从镜头进入的光的多少，光圈上标识 的数字越小光圈越大，进入镜头的光就越多。
④快门：用来控制曝光时间，光圈和快门都是用来控制 曝光量的。拍照时，要根据景物的明亮程度选择适当的 光圈和快门，使胶片曝光适当，这样才能拍出好照片。
现在同学们已经了解了照相机的构造，那么请你根 据手中材料自制一个模型照相机来探究照相机的特点以 及原理。
1.镜头：凸透镜，起成像作用。 2.投影片：投影片上有文字或图案， 相当于用来成像的物体。
3.螺纹透镜：相当于凸透镜，其作用 是会聚光，用来增加投影片的亮度。 光源
投影片
螺纹 透镜 凹面镜
4.光源：一般采用碘钨灯，用来照亮投影片。
5.平面镜：改变光的传播方 向，使射向天花板的光能在 屏幕上成像。
平面镜 镜头
生活中的透镜
知识点1 照相机
照相机的构造
取
1.镜头：一般由多个透镜组成， 总体上相当于一个凸透镜。
胶 片
快景 门窗
2.胶片：胶片相当于光屏，上 面涂有感光材料，机壳相当于 暗室。
光圈环 调焦环
3.调节控制系统
镜头
①取景窗：观察所拍景物，用来确定拍摄景物的范围。
②调焦环：用来调节镜头到胶片的距离，以便在胶片上 形成清晰的像。
投影仪的调节 1.使屏幕上的像变大的办法：减小投影片与镜头之间 的距离，同时增大屏幕与镜头之间的距离。 2.使屏幕上的像变小的办法：增大投影片与镜头之间 的距离，同时减小屏幕与镜头之间的距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实用文档
放大镜的放大效果
实用文档
放大镜
１．放大镜实质就 是一个凸透镜
２．放大镜成像的特点： 正立、放大的虚像。
实用文档
自学教材
４．实像和虚像形成原因是什么？ 如何区分物体所形成的像是实像还是虚 像？
实用文档
实像：真实光线会聚的像．
2F
F
物距（u）
2F
F
像距（v）
实用文档
虚像：真实光线的反向延长线会聚的像
实用文档
凸透镜 中间厚,边缘薄
对光线的作用: 会聚作用
运用: 凸 透 镜
显微镜.照相机.投影仪.放 大镜.望远镜等
焦点：平 于行主光轴线的经交凸点透镜会聚
相关概念 光心：凸透镜的中心点
焦距：焦点到光心的距离 实用文档
生活中的透镜
实用文档
自学教材
１．照相机主要由哪几部分组成？ 它的镜头相当于什么？胶卷相当于什么？ 物体在胶卷上成的像有什么特点？
F
F
实用文档
课堂小结：
1、照相机：物体离镜头比较远，像是缩小、倒 立的实像。（物体大，胶片小）
2、幻灯机、投影仪：物体离镜头比较近，像是
放大、倒立的实像。（物体小，光屏大） 3、放大镜：物体离镜头很近，像是放大、正
立的虚像。（物像同侧）
实用文档
照相机，投影仪，放大镜成像特点
器材名
像的性质
像与物的位置
称
正立或倒立放大或缩小实像或虚像 异侧或同侧
照相机
倒立
缩小 实像
异侧
投影仪
倒立
放大 实像
异侧
放大镜 正立
放大
实用文档
虚像
同侧
实像和虚像
实像：是实际光线会聚而形成的,能呈现在光屏上. 例如：
小孔成像．
A
B
A’
B
’
照相机的像
B
‘
A AB
‘ 投影仪的像
虚像：是反射光线或折射光线的反向延长线相交而形成
的,不能呈现在光屏上.
实用文档
根据这个原理
.
制成了 ：
.
投影仪
..
实用文档
投影仪
. .
..
实用文档
投影仪的使用
B
‘
A
‘
A
B
１．平面镜在这里有什 么作用？
改变光的传播路径,使投影片的 像出现在投影机前方的屏幕上
２．我们在屏幕上要 看到正立的像投影片 应该怎么放?
投影片要倒放
实用文档
自学教材
３．放大镜的实质是什么？成的 像有什么特点？
自学教材
２．投影仪主要由哪几部分组成？ 它的镜头相当于什么？屏幕相当于什么？ 平面镜的作用是什么？投影片在银幕上 成的像有什么特点？
实用文档
投影仪
一、投影仪主要由哪几部分组成？
平面镜
镜头
投影片
实用文档
投影仪的原理
B‘
A‘
A
B
投影仪的镜头相当于一个凸透镜，屏幕相当 于光屏
投影仪成像特点: 倒立.放大的实像
实用文档
光圈——控制进光量用的。
快门——照相机中遮光的装置， 当要进光时才打开，快门的控 制器是一个快门按钮。
对焦——即调整镜头到底片 的距离，使拍照对象能清晰 地成像在底片上。
实用文档
给它拍张照吧！
实用文档
物距
像距
回答 问题
胶
镜
头
片
1.像比物小还是比物大？
2.像是倒立还是正立？ 3.像和物与凸透镜的距离如何？
例如:
平面镜成像
“实眼用睛文档受骗”
放大镜的像
实用文档
1、现在有五种光学元件：A、平面镜 B、凹面镜 C、凸面镜 D、凹透 镜 E、凸透镜，把下列器材所使用的 上述光学元件填入相应的空格内。 潜望镜（ ） 观后镜（ ） 近视镜（ ） 老花镜（ ） 放大镜（ ）
实用文档
2、投影仪的底上插入“ ”，则 在屏幕上得到的是（ ）
A.人参的实物 C.放大的虚像
B.等大的像 D.缩小实用的文档实像
答案:C
再 见
实用文档
A、
B、C、D、Fra bibliotek实用文档
3、请填成像特点：
照相机成（ ）像
）、（
投影仪成（ ） 像，
）、（
放大镜成 （
）像
实用文档
）、（
4、用放大镜接近细小的指纹，可
以观察到指纹的（
）（
）的像，
用放大镜看窗外较远的树，可以看
到树的（ ）（
）的像
。（选填“倒立”“正立”“放大
”“缩小”）
实用文档
5、有时透过盛满水的玻璃 杯能看到握着杯子的手指比 实际的手指头要粗些是因为 ？ 答：因为盛满水的玻
实用文档
照 相 机的原
理
A
胶卷----光屏
B’
A’ B
镜头----凸透镜
1、照相机的镜头相当于一个凸透镜，胶卷相 当于光屏。
2、照相机成像的特点：倒立 缩小的实像
实用文档
生活中的照相机----数码相 机
数码相机用图象传感器替代胶片,把光信号变
成电信号,再变成数字信号,由相机内的存储
器保存.
实用文档
璃杯相当于一个放大镜
实用文档
缩小
实用文档
当堂练习
1.下列不是透镜在生活中的应用的是: A.照相机 B.放大镜 C.投影仪 D.潜望镜
答案:D
2.物体通过下列光学器件可以成放大的实象的是:
A.照相机 B.投影仪 C.放大镜 D.平面镜
答案:B
3.现在市场上出售的”人参酒”在酒瓶中浸着一
支人参,你所看到人参应该是:
放大镜的放大效果
实用文档
放大镜
１．放大镜实质就 是一个凸透镜
２．放大镜成像的特点： 正立、放大的虚像。
实用文档
自学教材
４．实像和虚像形成原因是什么？ 如何区分物体所形成的像是实像还是虚 像？
实用文档
实像：真实光线会聚的像．
2F
F
物距（u）
2F
F
像距（v）
实用文档
虚像：真实光线的反向延长线会聚的像
实用文档
凸透镜 中间厚,边缘薄
对光线的作用: 会聚作用
运用: 凸 透 镜
显微镜.照相机.投影仪.放 大镜.望远镜等
焦点：平 于行主光轴线的经交凸点透镜会聚
相关概念 光心：凸透镜的中心点
焦距：焦点到光心的距离 实用文档
生活中的透镜
实用文档
自学教材
１．照相机主要由哪几部分组成？ 它的镜头相当于什么？胶卷相当于什么？ 物体在胶卷上成的像有什么特点？
F
F
实用文档
课堂小结：
1、照相机：物体离镜头比较远，像是缩小、倒 立的实像。（物体大，胶片小）
2、幻灯机、投影仪：物体离镜头比较近，像是
放大、倒立的实像。（物体小，光屏大） 3、放大镜：物体离镜头很近，像是放大、正
立的虚像。（物像同侧）
实用文档
照相机，投影仪，放大镜成像特点
器材名
像的性质
像与物的位置
称
正立或倒立放大或缩小实像或虚像 异侧或同侧
照相机
倒立
缩小 实像
异侧
投影仪
倒立
放大 实像
异侧
放大镜 正立
放大
实用文档
虚像
同侧
实像和虚像
实像：是实际光线会聚而形成的,能呈现在光屏上. 例如：
小孔成像．
A
B
A’
B
’
照相机的像
B
‘
A AB
‘ 投影仪的像
虚像：是反射光线或折射光线的反向延长线相交而形成
的,不能呈现在光屏上.
实用文档
根据这个原理
.
制成了 ：
.
投影仪
..
实用文档
投影仪
. .
..
实用文档
投影仪的使用
B
‘
A
‘
A
B
１．平面镜在这里有什 么作用？
改变光的传播路径,使投影片的 像出现在投影机前方的屏幕上
２．我们在屏幕上要 看到正立的像投影片 应该怎么放?
投影片要倒放
实用文档
自学教材
３．放大镜的实质是什么？成的 像有什么特点？
自学教材
２．投影仪主要由哪几部分组成？ 它的镜头相当于什么？屏幕相当于什么？ 平面镜的作用是什么？投影片在银幕上 成的像有什么特点？
实用文档
投影仪
一、投影仪主要由哪几部分组成？
平面镜
镜头
投影片
实用文档
投影仪的原理
B‘
A‘
A
B
投影仪的镜头相当于一个凸透镜，屏幕相当 于光屏
投影仪成像特点: 倒立.放大的实像
实用文档
光圈——控制进光量用的。
快门——照相机中遮光的装置， 当要进光时才打开，快门的控 制器是一个快门按钮。
对焦——即调整镜头到底片 的距离，使拍照对象能清晰 地成像在底片上。
实用文档
给它拍张照吧！
实用文档
物距
像距
回答 问题
胶
镜
头
片
1.像比物小还是比物大？
2.像是倒立还是正立？ 3.像和物与凸透镜的距离如何？
例如:
平面镜成像
“实眼用睛文档受骗”
放大镜的像
实用文档
1、现在有五种光学元件：A、平面镜 B、凹面镜 C、凸面镜 D、凹透 镜 E、凸透镜，把下列器材所使用的 上述光学元件填入相应的空格内。 潜望镜（ ） 观后镜（ ） 近视镜（ ） 老花镜（ ） 放大镜（ ）
实用文档
2、投影仪的底上插入“ ”，则 在屏幕上得到的是（ ）
A.人参的实物 C.放大的虚像
B.等大的像 D.缩小实用的文档实像
答案:C
再 见
实用文档
A、
B、C、D、Fra bibliotek实用文档
3、请填成像特点：
照相机成（ ）像
）、（
投影仪成（ ） 像，
）、（
放大镜成 （
）像
实用文档
）、（
4、用放大镜接近细小的指纹，可
以观察到指纹的（
）（
）的像，
用放大镜看窗外较远的树，可以看
到树的（ ）（
）的像
。（选填“倒立”“正立”“放大
”“缩小”）
实用文档
5、有时透过盛满水的玻璃 杯能看到握着杯子的手指比 实际的手指头要粗些是因为 ？ 答：因为盛满水的玻
实用文档
照 相 机的原
理
A
胶卷----光屏
B’
A’ B
镜头----凸透镜
1、照相机的镜头相当于一个凸透镜，胶卷相 当于光屏。
2、照相机成像的特点：倒立 缩小的实像
实用文档
生活中的照相机----数码相 机
数码相机用图象传感器替代胶片,把光信号变
成电信号,再变成数字信号,由相机内的存储
器保存.
实用文档
璃杯相当于一个放大镜
实用文档
缩小
实用文档
当堂练习
1.下列不是透镜在生活中的应用的是: A.照相机 B.放大镜 C.投影仪 D.潜望镜
答案:D
2.物体通过下列光学器件可以成放大的实象的是:
A.照相机 B.投影仪 C.放大镜 D.平面镜
答案:B
3.现在市场上出售的”人参酒”在酒瓶中浸着一
支人参,你所看到人参应该是:
