第三章第四节主传动系设计4综述

要使润滑油突破这层旋转气流很不容易，采用突入滚 道式润滑方式则可以可靠地将油送人轴承滚道处。
第三章 数控机床的主传动系统
(3)突入滚道式润滑方式 如图3—10所示为适应该要求而设计的特殊轴承。 润滑油的进油口在内滚道附近，利用高速轴承的泵 效应，把润滑油吸人滚道。
若进油口较高，则泵效应差，当进油接近外滚道 时则成为排放口了，油液将不能进入轴承内部。
第三章 数控机床的主传动系统
3．冷却润滑技术的研究 过去，加工中心机床主轴轴承大都采用油脂润滑方 式，为了适应主轴转速向更高速化发展的需要，新 的冷却润滑方式相继开发出来，见表3—2。
第三章 数控机床的主传动系统
第一章 数控机床概述
(1)油气润滑方式 这种润滑方式不同于油雾方式， 油气润滑是用压缩空气把小油滴送进轴承空隙中， 油量大小可达最佳值，压缩空气有散热作用，润滑 油可回收，不污染周围空气。图3—8是油气润滑 原理图。
1．主轴部件常用滚动轴承的类型 图3—13a为锥孔双列圆柱滚子轴承，内圈 为1：12的锥孔，当内圈沿锥形轴颈轴向移 动时，内圈胀大以调整滚道的间隙。滚子数 目多，两列滚子交错排列，因而承载能力大， 刚性好，允许转速高。它的内、外圈均较薄， 因此，要求主轴颈与箱体孔均有较高的制造 精度，以免轴颈与箱体孔的形状误差使轴承 滚道发生畸变而影响主轴的旋转精度。该轴 承只能承受径向载荷。
第一章 数控机床概述
(2)热变形 电动机、主轴及传动件都是热源。低温升、小
的热变形是对主传动系统要求的重要指标。 (3)主轴的旋转精度和运动精度
主轴的旋转精度是指装配后，在无载荷、低速转 动条件下测量主轴前端和距离前端300mm处的径 向圆跳动和端面圆跳动值。主轴在工作速度旋转时 测量上述的两项精度称为运动精度。数控机床要求 有高的旋转精度和运动精度。

02209机械制造装备设计考试重点（自学考试必备）江苏省高等教育自学考试大纲02209机械制造装备设计孙膑第一章机械制造及装备设计方法第一节概述一、全新生产制造模式的主要特征⑴以用户的需求为中心；⑵制造的战略重点是时间和速度，并兼顾质量和品种；⑶以柔性、精益和敏捷作为竞争的优势；⑷技术进步、人因改善和组织创新是三项并重的基础工作；⑸实现资源快速有效的集成是其中心任务，集成对象涉及技术、人、组织和管理等，应在企业之间、制造过程和作业等不同层次上分别实施相应的资源集成；⑹组织形式采用如“虚拟公司”在内的多种类型。

第二节机械制造装备应具备的主要功能一、机械制造装备应满足的一般功能包括：（1）加工精度方面的要求；（2）强度、刚度和抗振性方面的要求；（3）加工稳定性方面的要求；（4）耐用度方面的要求，提高耐用度的主要措施包括减少磨损、均匀磨损、磨损补偿等5）技术经济方面的要求二、柔性化含义：即产品结构柔性化和功能柔性化.产品结构柔性化是指产品设计时采用模块化设计方法和机电一体化技术，只需对结构作少量的重组和修改，或修改软件，就可以快速地推出满足市场需求的，具有不同功能的新产品。

功能柔性化是指只需进行少量的调整或软件修改，就可以方便地改变产品或系统的运行功能，以满足不同的加工需要。

三、精密化采用传统的措施，一味提高机械制造装备自身的精度已无法奏效，需采用误差补偿技术。

误差补偿技术可以是机械式的，如为提高丝杠或分度蜗轮的精度采用的校正尺或校正凸轮等。

四、自动化（详细见P7）自动化有全自动（能自动完成工件的上料、加工和卸料的生产全过程）和半自动（人工完成上下料）之分。

实现自动化的方法从初级到高级依次为：凸轮控制、程序控制、数字控制和适应控制等。

五、机电一体化指机械技术与微电子、传感检测、信息处理、自动控制和电力电子等技术，按系统工程和整体化的方法，有机地组成最佳技术系统。

这个系统应该是功能强、质量好和故障率低、节能和节材、性价比高，具有足够的“结构柔性”“。

／min。
在转速图中： l）距离相等的一组坚线代表传动系统的
各轴，轴号写在上面。竖线间的距离不代表 中心 距。
2）距离相等的一组水平线代表各级转速， 自下而上依次表示从低到高排列的各级转速； 与各竖线的相交点的小圆代表各轴的转速。 由于转速的分级是按等比级数排列的，相邻 两水平线之间的比值为转速公比，通常习惯 在转速图上直接写出转速的数值。
3) 各变速组的变速范围是该变速组内传 动副的最大传动比和最小传动比的比值， 即
r umax u m in
因此，基本组的变速范围为
r0

ua3 u a1

1 1
2
x0 ( p0 1)
2
第一扩大组的变速范围为
r1
ub2 ub1

1 1
3
x1 ( p1 1)
u c1

18 72

1 4

1
4
uc2

60 30

2 1
2

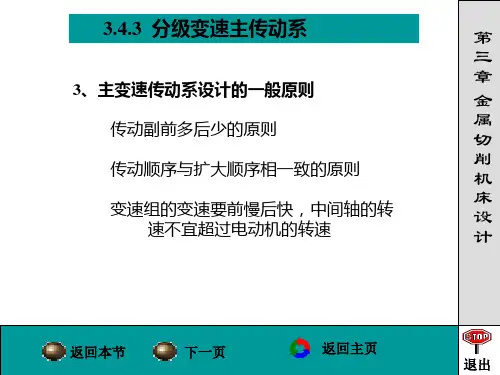

根据上述分析，可以得出： l）传动系统的变速级数是各变速组传 动副数的乘积。
如上述传动系统，其变速级数为 3×2×2=12
在结构上，变速组按照从电机到主 轴传动的先后排列顺序称为传动顺序。
系统总的变速级数为按照传动顺序 各变速组的传动副数之积。
在降速传动中，为防止被动齿轮的 直径过大，常限制最小传动比 umin≥1/4 ； 在升速传动中，为防止产生过大的振动 和噪声，常限制最大传动比 umax≤2；如 用斜齿轮传动，则umax≤2.5。因此，传 动系统各变速组的变速范围一般为 r=umax/umin≤8～10。
对于传动功率较小，传动件转速
（二）结构网和结构式

3.3无级变速传动链的设计


数控机床的主运动广泛采用无级变速 。 无级变速优势： 在一定范围内，转速(或速度)能连续地变 换，从而获取最有利的切削速度。 数控机床一般都采用由直流或调速电动 机作为驱动源的电气无级调速。


(2)主要设计内容:
拟定结构式或结构网; 拟定转速图， 拟定各传动副的传动比; 确定带轮直径、齿轮齿数; 布置、排列齿轮，绘制传动系统图。


3. 2 分级变速主传动系统设计


3. 2. 1转速图的概念
转速图由“三线一点”组成，即传动轴线、转速 线、传动线和转速点。
3. 2 分级变速主传动系统设计
由Z, φ, n1可知主轴的各级转速应为: 31.5, 45, 63, 90, 125, 180, 250，500、710、 1000、1400。


2)变速组和传动副数的确定 :
变速组和传动副数可能的方案有: 12=4×3 12=3×4 12=3×2×2 12=2×3×2 12=2×2×3
3. 2 分级变速主传动系统设计

②绘制转速图: A、 本例所选定的结构式共有三个变速 组，变速机构共需4根轴，加上电动机轴 共5根轴，(电动机到I轴为定比带传动)故 转速图需5条竖线。主轴共12级转速，电 动机轴转速与主轴最高转速相近，故需 12条横线。然后，标注主轴的各级转速 及电动机轴的转速。
3. 1 主传动系统设计概述

（2)按传动装置类型 可分为机械传动装置 液压传动装置 电气传动装置 以及它们的组合
3. 1 主传动系统设计概述


(3)按变速的连续性 可以分为分级变速传动和无级变速传动。 分级变速传动是在一定的变速范围内均 匀、离散地分布着有限级数的转速，变 速级数一般不超过20~30级。 分级变速传动方式有滑移齿轮变速、交 换齿轮变速和离合器(如摩擦片式、牙嵌 式、齿轮式离合器)变速。
