网络综合布线技术与工程实践
课后习题参考答案
课程入门
一.填空题
（1）综合布线系统宜按七个子系统组成，即 工作区 、 配线子系统 、 干线子系统
、
建筑群子系统、 设备间 、进线间、 管理 。
（2）“3A”智能建筑是指大厦具有 建筑自动化（BA）、通信自动化（CA）、办公自动化（OA）
的特性。
（3）“线务员”是指从事 通信线路维护 和 工程施工 的人员。本职业共设五个等级：国家职业资格五级（初级）、国家职业资格四级（中级）、国家职业资格三级（高级）、国家职业资格二级（技师）、国家职业资格一级（高级技师）。
（4）我国现行的综合布线标准是 《综合布线系统设计规范》（GB 50311-2007）。
（5）配线子系统是由工作区的信息插座模块 、 信息插座模块至电信间配线设备（FD）的配线电缆和光缆 、电信间的配线设备 、设备缆线 和跳线 等组成的系统。
（6）综合布线系统应为开放式网络拓扑结构，应能支持 语音
、数据 、图像
、多媒体业务 等信息的传递。
二.单项选择题
（1）综合布线系统中直接与用户终端设备相连的子系统是 A 。
A.工作区子系统 B.配线子系统 C.干线子系统 D.管理
（2）综合布线系统中用于连接两幢建筑物的子系统是 D 。
A.管理子系统 B.干线子系统
C.设备间子系统 D.建筑群子系统
（3）综合布线系统中用于连接楼层配线间和设备间的子系统是 C 。
A.工作区子系统 B.配线子系统 C.干线子系统 D.管理子系统
（4）综合布线系统中用于连接工作区信息插座与楼层配线间的子系统是 B 。
A.工作区子系统 B. 配线子系统 C.干线子系统 D.管理子系统
二.多项选择题
（1）综合布线系统是针对计算机与通信的配线系统而设计的，以下属于综合布线系统功能的是： ABCDE
学生宿舍红棉楼结构化综合布线系统设计
目录
1 概述
1.1 工程概况
1.2 布线系统总体结构
1.3 设计目标
1.4 设计原则
1.5 设计标准
1.6 布线系统产品选型
2 工作区子系统设计
3 配线子系统设计
4 管理子系统设计
5 干线子系统设计
6 设备间子系统设计
7．综合布线系统材料总清单
8．图纸
一．工程概述
本工程为华软红棉楼学生宿舍网络规划设计，楼层共8层。1楼至8楼均是学生宿舍，
每层46个宿舍，每个宿舍住4个学生，要求每个房间提供比较方便的宽带业务。由于现在
学生使用手机比较普遍了，宿舍固定电话没有必要用到。所以本工程没有语音服务设计。
本工程需要设计的部分由每层楼的机柜到宿舍信息点，机柜里交换机是连接到网络中心
的。
二. 布线系统总体结构
本系统采用星型拓扑结构， 每层楼设电信间一个，由于大楼设计问题，没有预留专门
的电信间，所以电信间用挂墙机柜设置，位于各楼层的中间。
缆线采用部分，电信间到宿舍的信息插座，用超5类线缆。而主干缆线因为需要达到千
兆，所以采用多模光纤。
三. 设计目标
1.提供高速宽带业务，满足宿舍区内部信息交流和信息管理需求。
2.将配线架安装在机柜中，提高系统的可靠性和安全性；
3.采用星型拓扑结构，支持多种形式的网络应用；
4.能满足现在以及将来计算机网络的通信的需求。
四. 设计原则
（1）符合实用性和经济性：始终贯彻面向应用，注重实效的方针，
坚持实用和经济的原则.
（2）先进性和成熟性.
(3) 可靠性.
（4）可扩展性.
五. 设计依据
符合国家标准和要求。
①网络应用标准
100BASE-TX 基于超5类双绞线的100Mbps以太网标准。
1000BASE-T 基于超5类双绞线的1000Mbps以太网标准。
1000BASE-LX 基于1310nm的8.3μm/125μm单模光纤的1000Mbps以
太网标准

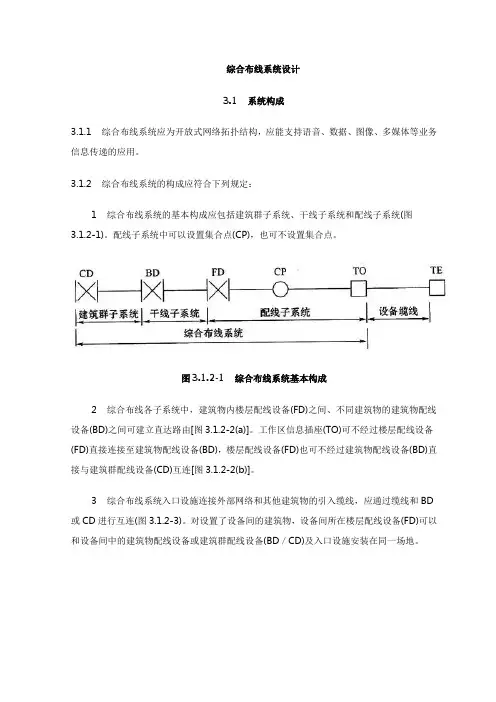

综合布线系统设计
3.1 系统构成
3.1.1 综合布线系统应为开放式网络拓扑结构，应能支持语音、数据、图像、多媒体等业务信息传递的应用。
3.1.2 综合布线系统的构成应符合下列规定：
1 综合布线系统的基本构成应包括建筑群子系统、干线子系统和配线子系统(图3.1.2-1)。配线子系统中可以设置集合点(CP)，也可不设置集合点。
图3.1.2-1 综合布线系统基本构成
2 综合布线各子系统中，建筑物内楼层配线设备(FD)之间、不同建筑物的建筑物配线设备(BD)之间可建立直达路由[图3.1.2-2(a)]。工作区信息插座(TO)可不经过楼层配线设备(FD)直接连接至建筑物配线设备(BD)，楼层配线设备(FD)也可不经过建筑物配线设备(BD)直接与建筑群配线设备(CD)互连[图3.1.2-2(b)]。
3 综合布线系统入口设施连接外部网络和其他建筑物的引入缆线，应通过缆线和BD或CD进行互连(图3.1.2-3)。对设置了设备间的建筑物，设备间所在楼层配线设备(FD)可以和设备间中的建筑物配线设备或建筑群配线设备(BD／CD)及入口设施安装在同一场地。
图3.1.2-2 综合布线子系统构成
图3.1.2-3 综合布线系统引入部分构成
4 综合布线系统典型应用中，配线子系统信道应由4对对绞电缆和电缆连接器件构成，干线子系统信道和建筑群子系统信道应由光缆和光连接器件组成。其中建筑物配线设备(FD)和建筑群配线设备(CD)处的配线模块和网络设备之间可采用互连或交叉的连接方式，建筑物配线设备(BD)处的光纤配线模块可仪对光纤进行互连(图3.1.2-4)。
图3.1.2-4 综合布线系统应用典型连接与组成
3.1.3 综合布线系统工程设计应符合下列规定：
1 一个独立的需要设置终端设备(TE)的区域宜划分为一个工作区。工作区应包括信息插座模块(TO)、终端设备处的连接缆线及适配器。
1
计算机与通信工程学院
课程设计任务书
（2013/2014学年第一学期）
课程名称 ： 网络综合布线课程设计
题 目 ：
专业班级 ：
学生姓名 ：
学 号 ：
指导教师 ：
设计周数 ：
设计成绩 ：
2013年12月
2 目录
1 综合布线系统概念............................................................................................. 1
2 本项目网络综合布线设计概述......................................................................... 1
2.1 宿舍楼综合布线需求分析....................................................................... 2
2.2工程概况.................................................................................................... 3
3. 各子系统设计.................................................................................................... 4
3.1工作区子系统设计.................................................................................... 4
