机械制造中机械零件的联接机械制造中,机械零件的联接是一项非常重要的任务。
机械零件的联接直接决定了机械设备的性能和使用寿命。
联接的质量和可靠性也直接关系着生产效率和安全。
因此,在机械设计中,合理选择机械零件的连接方式是至关重要的。
一、机械零件的连接方式机械零件连接方式分为两类:可拆卸连接和永久连接。
可拆卸连接方法适用于随时需要更换或拆卸的机械零件。
而永久连接适用于比较稳定的场合。
机械零件的常用连接方式有螺纹连接、销连接、键连接等。
1. 螺纹连接螺纹连接是机械制造中最常用的连接方式。
它的优点是可以自锁,当受力方向发生改变时不会松动。
并且螺纹连接还具有简单、可靠、易于加工等特点。
缺点是需要对接件进行加工,费用较高。
2. 销连接销连接主要适用于受扭转载荷较大的轴和轴套的连接,如汽车发动机的活塞销等。
螺钉扭矩比较大,效果不如销好。
3. 键连接键连接是将两个相互接触的部分通过键相连的连接方式。
键连接适用于受大力、冲击力、振动等载荷的场合。
二、机械连接的设计原则1. 表面配合表面配合的质量和尺寸公差决定了机械零件的互换性和联接的可靠性。
因此,在设计中一定要特别注意起措施保证精度和质量。
2. 强度和刚度零件之间连接的强度和刚度必须能够承受所受载荷,避免零件之间产生相对运动,以达到机械设备的准确性。
3. 防止松动机械零件之间的联接是经常受到横向载荷和振动等作用的,因此,在连接设计阶段,一定要特别注意起措施避免螺纹松动、键松动等大问题。
三、机械零件连接的检测方法机械零件连接的检测应该在生产、装配和日常使用过程种进行。
常用的检测方法有:1. 直接观察通过直观观察和手动感觉来检验机械制造中机械零件联接的紧密度和质量。
如果发现联接头有松动,就应该及时进行处理和调整。
2. 计量法通过量具和设备,对机械零件的连接部分进行检测和测量,数量化联接的紧密程度,确定联接强度和质量。
3. X射线检测这是一种高精度的无损检测技术,可以用于检测机械零件联接过程中隐藏的缺陷和裂纹。

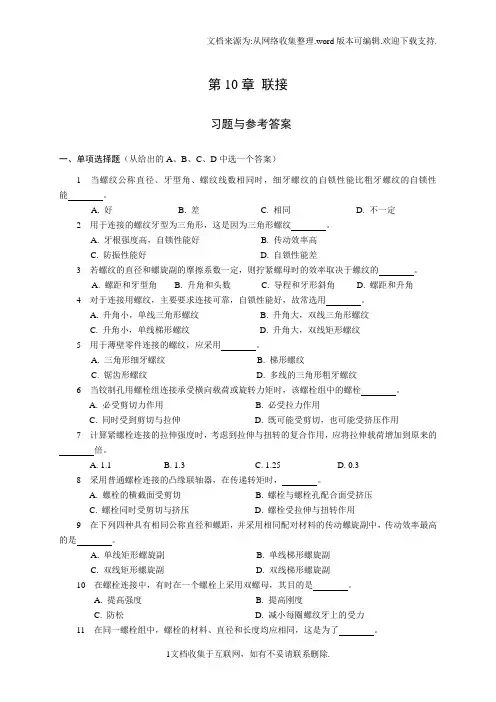

第10章联接习题与参考答案一、单项选择题(从给出的A、B、C、D中选一个答案)1 当螺纹公称直径、牙型角、螺纹线数相同时,细牙螺纹的自锁性能比粗牙螺纹的自锁性能。
A. 好B. 差C. 相同D. 不一定2 用于连接的螺纹牙型为三角形,这是因为三角形螺纹。
A. 牙根强度高,自锁性能好B. 传动效率高C. 防振性能好D. 自锁性能差3 若螺纹的直径和螺旋副的摩擦系数一定,则拧紧螺母时的效率取决于螺纹的。
A. 螺距和牙型角B. 升角和头数C. 导程和牙形斜角D. 螺距和升角4 对于连接用螺纹,主要要求连接可靠,自锁性能好,故常选用。
A. 升角小,单线三角形螺纹B. 升角大,双线三角形螺纹C. 升角小,单线梯形螺纹D. 升角大,双线矩形螺纹5 用于薄壁零件连接的螺纹,应采用。
A. 三角形细牙螺纹B. 梯形螺纹C. 锯齿形螺纹D. 多线的三角形粗牙螺纹6 当铰制孔用螺栓组连接承受横向载荷或旋转力矩时,该螺栓组中的螺栓。
A. 必受剪切力作用B. 必受拉力作用C. 同时受到剪切与拉伸D. 既可能受剪切,也可能受挤压作用7 计算紧螺栓连接的拉伸强度时,考虑到拉伸与扭转的复合作用,应将拉伸载荷增加到原来的倍。
A. 1.1B. 1.3C. 1.25D. 0.38 采用普通螺栓连接的凸缘联轴器,在传递转矩时,。
A. 螺栓的横截面受剪切B. 螺栓与螺栓孔配合面受挤压C. 螺栓同时受剪切与挤压D. 螺栓受拉伸与扭转作用9 在下列四种具有相同公称直径和螺距,并采用相同配对材料的传动螺旋副中,传动效率最高的是。
A. 单线矩形螺旋副B. 单线梯形螺旋副C. 双线矩形螺旋副D. 双线梯形螺旋副10 在螺栓连接中,有时在一个螺栓上采用双螺母,其目的是。
A. 提高强度B. 提高刚度C. 防松D. 减小每圈螺纹牙上的受力11 在同一螺栓组中,螺栓的材料、直径和长度均应相同,这是为了。
A. 受力均匀B. 便于装配.C. 外形美观D. 降低成本12 螺栓的材料性能等级标成6.8级,其数字6.8代表 。
机械设计联接概述引言机械设计中,联接是指将两个或多个零件连接在一起,传递力和运动的过程。
在机械领域中,联接设计是非常重要的,它关系到机械系统的可靠性、安全性和性能。
本文将概述机械设计中的联接概念和方法,包括常见的联接类型、联接设计的考虑因素以及联接强度和刚度的计算等。
一、常见联接类型在机械设计中,常见的联接类型包括螺纹联接、销联接、键联接、瞬间联接和焊接等。
螺纹联接是通过螺纹副将两个零件连接在一起的一种方式。
常见的螺纹联接有内螺纹联接和外螺纹联接,其联接方式包括螺纹配合、螺纹应力分析和螺纹强度计算等。
2. 销联接销联接是通过轴心向固定件中插入销将两个零件连接在一起的一种方式。
销联接具有简单、可拆卸和承载力大的特点,常见的销包括平销、圆锥销和切向销等。
3. 键联接键联接是通过键连接槽将两个零件连接在一起的一种方式。
键有平键、圆键、斜键和花键等几种类型,键槽则有平键槽、圆键槽和菱形键槽等。
瞬间联接是通过瞬时副将两个零件连接在一起的一种方式。
常见的瞬间联接有剪刀、摆线、平歯也而、曲柄滑块等。
5. 焊接焊接是通过熔化和凝固的方式将两个零件连接在一起的一种方式。
焊接分为常规焊接、气体保护焊接和电弧焊接等。
二、联接设计的考虑因素联接设计时需要考虑以下因素:1.联接类型的选择:根据联接的要求和零件的特性,选择合适的联接类型。
2.联接强度要求:根据系统的工作条件和负载情况,确定联接的强度要求。
3.联接的可靠性:联接必须具有一定的可靠性,避免发生松动或断裂等现象。
4.联接的拆卸性:根据需要,确定联接是否需要可拆卸,以便更换维修或调整。
5.联接的密封性:对于需要密封的联接,要考虑密封的方式和材料。
6.联接的刚度要求:根据系统中的运动要求,确定联接的刚度要求,以保证系统的运动精度和稳定性。
7.联接的重量和尺寸要求:根据系统的空间限制和重量要求,设计轻量化和紧凑的联接。
三、联接强度和刚度的计算联接强度和刚度的计算是机械设计中重要的一部分。
机械设计-连接部分测试题一、填空:1、按照联接类型不同,常用的不可拆卸联接类型分为焊接、铆接、粘接和过盈量大的配合。
2、按照螺纹牙型不同,常见的螺纹分为三角螺纹、梯形螺纹、矩形螺纹和锯齿形螺纹等。
其中三角螺纹主要用于联接,梯形螺纹主要用于传动。
3、根据螺纹联接防松原理的不同,它可分为摩擦防松和机械防松。
螺纹联接的防松,其根本问题在于防止螺纹副转动。
4、对于螺纹联接,当两被联接件中其一较厚不能使用螺栓时,则应用双头螺柱联接或螺钉联接,其中经常拆卸时选用双头螺柱联接。
5、普通螺栓联接中螺栓所受的力为轴向(拉)力,而铰制孔螺栓联接中螺栓所受的力为轴向和剪切力。
6、在振动、冲击或变载荷作用下的螺栓联接,应采用防松装置,以保证联接的可靠。
7、在螺纹中,单线螺纹主要用于联接,其原因是自锁,多线螺纹用于传动,其原因是效率高。
8、在螺纹联接中,被联接上应加工出凸台或沉头座,这主要是为了避免螺纹产生附加弯曲应力。
楔键的工作面是上下面,而半圆键的工作面是(两)侧面。
平键的工作面是(两)侧面。
9、花键联接由内花键和外花键组成。
10、根据采用的标准制度不同,螺纹分为米制和英制,我国除管螺纹外,一般都采用米制螺纹。
圆柱普通螺纹的公称直径是指大径,强度计算多用螺纹的()径。
圆柱普通螺纹的牙型角为 60 度,管螺纹的牙型角为()度。
二、判断:1、销联接属可拆卸联接的一种。
(√)2、键联接用在轴和轴上支承零件相联接的场合。
(√)3、半圆键是平键中的一种。
(×)4、焊接是一种不可以拆卸的联接。
(√)5、铆接是一种可以拆卸的联接。
(×)一般联接多用细牙螺纹。
(×)6、圆柱普通螺纹的公称直径就是螺纹的最大直径。
(√)7、管螺纹是用于管件联接的一种螺纹。
(√)8、三角形螺纹主要用于传动。
(×)9、梯形螺纹主要用于联接。
(×)10、金属切削机床上丝杠的螺纹通常都是采用三角螺纹。
(×)11、双头螺柱联接适用于被联接件厚度不大的联接。
机械设计基础轴毂联接1. 简介轴毂联接是机械设计中常用的一种联接方式,主要用于连接轴和轮毂或其他旋转装置。
它既能传递力矩和转动,又能承受径向和轴向载荷,并提供一定的位置固定性。
轴毂联接在各种机械设备和工程项目中广泛应用,如汽车、飞机、机械加工等。
2. 轴毂联接类型2.1 键槽联接键槽联接是一种常见的轴毂联接方式,其原理是通过在轴和轮毂上切割相应的键槽,并在键槽中插入键来实现联接。
键槽联接具有简单、可靠的特点,在承受转矩时能够提供良好的力传递和位置固定性。
锥形联接是一种将轴和轮毂通过锥形形状进行联接的方法。
在锥形联接中,轴和轮毂的端面呈相应的锥度,通过将两者相互嵌套来实现联接。
锥形联接具有良好的力传递性能和固定性能,适用于较大的转矩传递。
2.3 胀紧联接胀紧联接是一种利用胀紧原理实现的轴毂联接方法。
它通过在轴和轮毂上钻孔,并在孔中安装膨胀套或螺栓等元件,使其通过膨胀或拉紧来实现联接。
胀紧联接具有简单、可靠的特点,适用于中小型设备和工程。
摩擦联接是一种利用摩擦力实现的轴毂联接方式。
在摩擦联接中,通过轴和轮毂的摩擦力来实现联接。
摩擦联接常用于带有摩擦制动装置的机械设备,如摩托车、自行车等。
3. 轴毂联接设计要点3.1 轴毂联接的强度计算在轴毂联接的设计中,需要进行强度计算以确保联接的可靠性和安全性。
强度计算应考虑联接所承受的转矩、径向力和轴向力等。
3.2 轴和轮毂的配合轴和轮毂的配合是轴毂联接设计的重要方面,配合不良会导致联接失效和损坏。
配合方式应根据实际需要选择,常见的配合方式有过盈配合、间隙配合和硬度配合等。
3.3 轴毂联接的固定方式轴毂联接需要一定的固定方式来保证联接的可靠性和稳定性。
常见的固定方式包括螺纹固定、焊接固定、胀紧固定等。
3.4 轴毂联接的检测与维护轴毂联接在使用过程中需要定期进行检测和维护,以确保联接的可靠性和安全性。
检测方法包括视觉检查、测量和无损检测等。
4. 总结轴毂联接是机械设计中常见的一种联接方式,通过不同的联接方法可以实现不同的需求。
第10章联接—键【思考题】10-1 平键联接有哪些失效形式?普通平键的截面尺寸和长度如何确定?10-2 为什么采用两个平键时,一般布置在沿周向相隔180°的位置,采用两个楔键时,相隔90°~120°,而采用两个半圆键时,却布置在轴的同一母线上?10-3 试比较平键和花键的相同点和不同点。
A级能力训练题1.键联接的主要用途是使轴与轮毂之间______。
(1)沿轴向固定并传递轴向力(2)沿周向固定并传递扭矩(3)安装与拆卸方便(4)沿轴向可作相对滑动并可导向2.常用来制造键的材料是______。
(1)低碳钢(2)中碳钢(3)高碳钢(4)铸铁3.键的剖面尺寸通常是根据______按标准选择,而键的长度主要是根据______来选择。
(1)传递功率的大小(2)传递扭矩的大小(3)轴的直径(4)轮毂的长度4.平键与楔键相比,它只能传递扭矩,不能传递轴向力,这是因为______。
(1)楔键有拆卸键用的钩头(2)楔面摩擦力大于平面摩擦力(3)楔键的工作面有斜度(4)楔键安装时可沿轴向楔紧5.半圆键联接的主要优点是______。
(1)键槽的加工方便(2)轴的削弱较轻(3)键的高度较大(4)键槽的应力集中小6.半圆键和切向键应用的场合是______。
(1)前者多用于传递较大扭矩,后者多用于传递较小扭矩(2)前者多用于传递较小扭矩,后者多用于传递较大扭矩(3)两者都用于传递较小扭矩(4)两者都用于传递较大扭矩7.在键与键槽间存在有压紧力的键联接是______,沿工作长度具有不变截面的键是______。
(1)平键(2)楔键(3)半圆键(4)切向键8.楔键和______,两者的接触面都具有1:100的斜度。
(1)键槽的侧面(2)轴上键槽的底面(3)轮毂上键槽的底面9.楔键联接的缺点是______。
(1)键的斜面加工困难(2)轴和轴上零件的对中性差(3)键安装时易损坏(4)键打人轴和毂槽内产生初应压10.薄壁零件与轴的花键联接,宜采用______。
机械设计试题联接联接⼀、判断题在轴端的轴毂联接,为了便于安装最好采⽤C 型平键,⽽不是A 型或B 型平键。
(√ )普通平键按构造分为ABC ,C 常⽤于轴端与毂类的连接,B 放在铣出的键槽中,对于尺⼨较⼤的键,需要⽤紧固螺钉,A 宜放在轴上⽤键槽铣⼑铣出的键槽中。
平键的两侧是⼯作⾯,⼯作时靠挤压来传递转矩。
静连接的主要失效形式为压溃,动连接的主要失效形式为⼯作⾯的磨损。
与矩形花键相⽐,渐开线花键的强度⾼。
(√ )渐开线花键制造精度⾼,花键齿的根部强度⾼,应⼒集中⼩,易于对中。
适⽤于载荷较⼤,定加⼯⽅便,⽤⼩径定⼼,易于保证定⼼的精度。
适⽤于静连接或轻载连接采⽤两个普通平键时,为使轴与轮毂对中良好,两键通常布置成相隔180°。
(√ )应布置在沿周向相隔180°两个半圆键应在同⼀条母线上,两个楔键应布置在沿周向90°~120°,两个键在校核中按1.5个计算,⼀般键长不超过1.6~1.8 d受轴向外载荷的紧螺栓联接,螺栓在该轴向外载荷作⽤下所受的总拉⼒(F2)⼀定不与轴向外载荷(F)相等。
( ×)螺栓的总拉⼒等于残余预紧⼒与⼯作拉⼒之和,且b b mC F F C C ?=+,则螺栓的总拉⼒为F0+△F ,有可能相等。
受横向变载荷的普通螺栓联接中,螺栓所受的⼒为静载荷。
( ×)会有变化双向传⼒的滑动螺旋采⽤的螺纹类型中,以梯形和锯齿形螺纹应⽤最⼴。
( ×)锯齿形与梯形螺纹应⽤⼴,但是锯齿形只能单向传⼒,矩形的效率最⾼。
承受横向载荷作⽤的螺栓联接中,螺栓⼀定是受剪切作⽤的。
( ×)普通螺栓所受应为扭转切应⼒,剪切作⽤的是铰制孔螺纹⼆、单项选择题1.键的长度主要根据______来选择。
(a )传递转矩的⼤⼩(b )轮毂的长度(c )轴的直径2.键的剖⾯尺⼨通常是根据______按标准选择。
(a )传递转矩的⼤⼩(b )传递功率的⼤⼩(c )轮毂的长度(d )轴的直径3.轴的键槽通常是由______加⼯⽽得到的。
