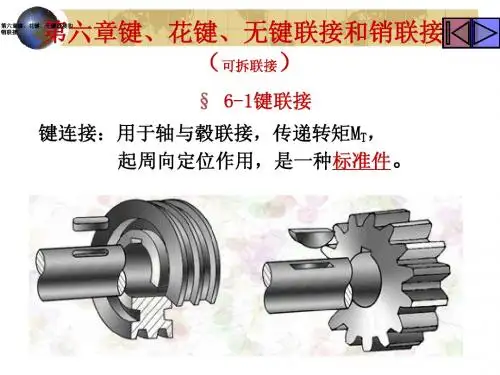

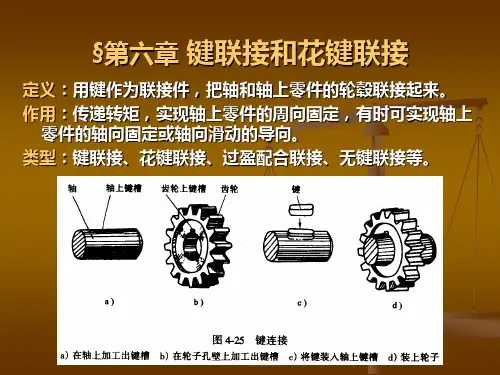

第六章：键、花键和销联接主要内容键连接类型与结构平键连接的设计花键连接、销连接及型面连接的基本概念重点难点键连接的类型与结构平键连接的选用和强度校核§ 6 – 1 键联接【功能】主要用于实现轴与轴上零件之间的周向固定，并且传递转矩。
其中有些类型的键还可以实现轴上零件的轴向固定或轴向移动。
【设计内容】键是标准件。
我们的任务是：选择键的类型、尺寸；键槽的公差和表面粗糙度；必要时校核键联接的强度。
一. 键联接的类型及特点1．平键联接【工作原理】键的两侧面是工作面，工作时，靠键与键槽侧面的挤压来传递转矩。
键的上表面与轮毂的键槽底面间则留有间隙。
优点：结构简单、装拆方便、对中性较好，在冲击、变载下不易松脱，应用广泛。
常用于精度和转速较高或承受冲击、变载的场合。
缺点：不能承受轴向力，对轴上零件不能起到轴向固定的作用。

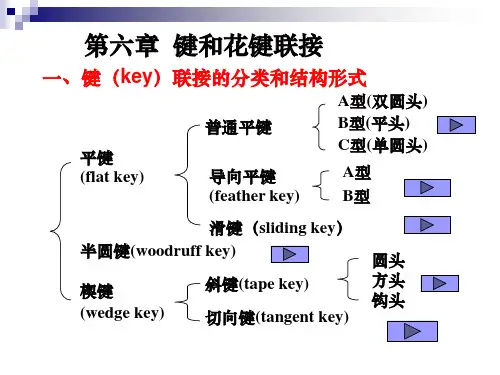

平键分为：普通平键，薄型平键—静联接；导向平键，滑键—动联接1）普通平键A型（圆头）—指状铣刀加工键槽，轴向固定较好；键的圆头部分不能充分利用，键槽端部应力集中较大。
B型（平头）—圆盘铣刀加工键槽。
克服了上述缺点，但键在键槽中的轴向固定不好。
C型（单圆头）—用于轴端与轴上零件的联接。
2）薄型平键键较薄，厚度约为普通平键的60% 70% ，也分为圆头、平头和单圆头。
【特点】传递的转矩较小【应用】常用于薄壁结构、空心轴及径向尺寸受限制的场合。
3）导向平键导向平键较长，用螺钉固定在轴上的键槽中，轴上零件可沿导向键作轴向移动。
为了便于装拆，在键上设有起键螺纹孔。
4）滑键当所需导向键太长时，由于制造困难，宜采用滑键。
滑键固定在轮毂上，轮毂带动滑键在轴槽中移动。
2．半圆键联接【工作原理】与平键相同，同样是工作面受挤压。
【特点】键可以在键槽中摆动，以适应键槽的斜度；工艺性好，装配方便。
对轴的强度削弱较大。
【应用】适用于轻型机械；尤其是锥形轴端联接。
3．楔键联接【工作原理】键的上下面是工作面。
键和键槽均具有1：100的斜度。
