《机械设计》第五章键连接PPT课件

D d
l
L
特点：可传递较大扭矩和轴向力，无应力集中，
对中性好，但加工要求较高，应用受限制。
§5—4 销联接
定位销——主要用于零件间位置定位，左图，常用作组合加工和装配时的主要辅助零件。
联接销——主要用于零件间的联接或锁定，中图，可传递不大的载荷
安全销——主要用于安全保护装置中的过载剪断元件，右图
轴上的槽用盘铣刀或指状铣刀加工；
轮毂槽用拉刀或插刀加工。
工作面
工作面
(a)
(a)
(b)
普通平键：
(a)
(b)
圆头 — A型（常用）—键(a) 顶上面与毂不接触(b) 有间隙
方头 — B型—常用螺钉固定
(c)
半圆头—C型（端铣刀加工）—用于轴端与轮毂联接
(c)
(d)
(c)
(c)
(d)
(d)
2）薄型平键——键高约为普通平键的60%~70%：圆头、方头、单圆头
第五章键与花键联接
§5—1 键联接
键是一种标准件，通常用于联接轴与轴上旋转零件与摆动零件，起周向固定零件的作用以传递旋转运动成扭矩，而导键、滑键、花键还可用作轴上移动的导向装置。
一、键联接的类型与构造主要类型：平键、半圆键、楔键、切向键
1、平键 1）普通平键
用于静联接，即轴与轮毂间无相对轴向移动构造：两侧面为工作面，靠键与槽的挤压和键的剪切传递扭矩；
一、过盈联接的类型与应用利用两个被联接件本身的过盈配合来实现，
一为包容件，另一为被包容件。
1 23 4
无辅助件（左图）——用于轴与轮毂联接，轮圈与轮芯的联接及滚动轴承与轴及座孔的联接
df
二、花键联接的设计计算

机械零件和典型机构-2-1机械连接-键连接-PPT精品文档

三、平键连接的装配
平键连接的装配步骤：（1）清理平键和键槽各表面上的污物和毛刺。（2）锉配平键两端的圆弧面，保证键与键槽的配合要求。一般在长度方向允许有0.1mm间隙，高度方向允许键顶面与其配合面有0.3~0.5 mm的间隙。（3）清洗键槽和平键并加注润滑油，用平口钳将键压入键槽内，使键与键槽底面贴合。也可采用垫铜皮用锤子将键敲入键槽内，或直接用铜棒将键敲入键槽内。（4）试配并安装套件（如齿轮、带轮等），装配后要求套件在轴上不得有摆动现象。
导向平键和滑键均用于轮毂与轴间需要有相对滑动的动连接。导向平键用螺钉固定在轴上的键槽中，轮毂沿键的侧面作轴向滑动，如下图所示。
（a）导向平键的类型
（b）导向平键连接
图6 导向平键连接
滑键则是将键固定在轮毂上，随轮毂一起沿轴上键槽移动，如下图所示。
图7 滑键连接
导向平键用于轮毂沿轴向移动距离较小的场合，
键连接的强度计算平键连接的可能失效形式有：压溃（静连接）、磨损（动连接）、剪断（一般极少出现）。对于普通平键连接只需进行挤压强度计算；而对于导向平键或滑键连接需进行耐磨性的条件性计算。
图11 键的载荷分布
挤压强度条件为:
耐磨性条件为:
[σp]、[p]——键、轴、轮毂中较弱材料的许用挤压应力， MPa，见下表。
（a）普通平键
（b）半圆键图3 键连接类型
（c）钩头楔键
1. 平键连接平键按用途分有三种：普通平键、导向平键和滑键。平键的两侧面为工作面，平键连接是靠键和键槽侧面挤压传递转矩，键的上表面和轮毂槽底之间留有间隙，如图4所示。平键连接具有结构简单、装拆方便、对中性好等优点，因而应用广泛。
图4 普通平键连接结构特点

《机械设计》第五章_键连接-PPT文档资料-讲义

(a)
(b)
圆头 — A型（常用）—键(a) 顶上面与毂不接触(b) 有间隙
方头 — B型—常用螺钉固定
(c)
半圆头—C型（端铣刀加工）—用于轴端与轮毂联接
(c)
(d)
(c)
(c)
(d)
(d)
2）薄型平键——键高约为普通平键的60%~70%：圆头、方头、单圆头
用于薄臂结构、空心轴等径向尺寸受限制的联接
a)定位销
销套
安全销
b) 连接销
c) 安全销
圆柱销——不能多于装拆（否则定位精度下降）圆锥销——1：50锥度，可自锁，定位精度较高，允
许多于装拆，且便于拆卸特殊型式销——带螺纹锥销，开尾锥销（右图）弹
性销，开口销，槽销和开口销等多种形式
d)圆柱销，圆锥销
e)特殊形式销
§5—5 过盈联接
3）导向平键与滑键——用于动联接，即轴与轮毂之间有相对轴向移动的联接
导向键——键不动，轮毂轴向移动滑键——键随轮毂移动
特点：装拆方便，对零件对中性无影响，容易制造，作用可靠，多用于高精度联接。但只能圆周固定，不能承受轴向力
2、半圆键
轴槽用与半圆键形状相同的铣刀加工，键能在槽中绕几何中心摆动，键的侧面为工作面，工作时靠其侧面的挤压来传递扭矩。
N10T0 /d2020T0 [0]
bl bl bld
2、半圆键联接强度校核
N10T0 /d2020T0 [0]
bl bl bld
强度不够时，措施： 1）双键，180°布置（按1.5个键计算）
三键，120°布置 2）增大轴径d↑ 3）增长L↑，但轮毂长↑受力不利 4）改用花键
§5—2 花键联接
花键联接是由多个键齿与键槽在轴和轮毂孔的周向均布而成

机械基础课件-键连接

点击演示动画
点击演示动画
点击演示动画
键的标记；
键是标准件，在图样中应按国家标准规定作出标记。 1、普通平键的标记普通平键分为A、B和C型，三种普通平键的标记方法类似。键型式 b×L GB/T1096—2003 其中：A型不标型式， b为键宽，L为键的长度
如图示A型普通平键：键 8×25 GB/T1096—2003
点击演示动画点击演示动画点击演示动画点击演示动画点击演示动画点击演示动画点击演示动画点击演示动画键的标记

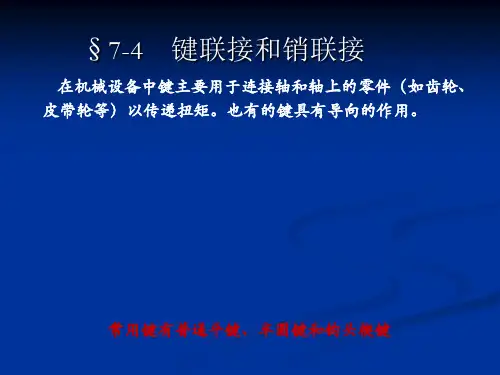

§7-4 键联接和销联接
在机械设备中键主要用于连接轴和轴上的零件（如齿轮、皮带轮等）以传递扭矩。也有的键具有导向的作用。
常用键有普通平键、半圆键和钩头楔键
一、常用键及其标记
普通平键：应用最为广泛半圆键：半圆键常用于载荷不大的传动轴上。由于半圆键在槽中能绕其几何中心摆动，以适应轴上键槽的斜度，因而在锥形轴上应用较多。钩头楔键：键的上顶面有1：100的斜度，装配时将键沿轴向嵌入键槽内，钩头楔键靠上下面接触的摩擦力将轴和轮联接。
钩头楔键是靠上下表面与轮毂键槽和轴键槽之间的摩擦力将二者连接。因而装配图中键的上下表面没有间隙。
花键联接
由于花键传递的扭矩大且具有很好的导向性，因而在各种机械的变速箱中被广泛应用。
除了图示的矩形花键外，还有梯形、三角形和渐开线等形状。
矩形花键的标记：键 Z — D×d×b GB/T1144-2003 Z——花键齿数；D——大径； d——小径； b——宽度。
画法：花键联接的部分按外花键画，不重合部分则按各自的规定画法绘制。
二、销联接
1、销的功用、种类及标记销主要用于零件之间的定位，也可用于零件之间的联接，但只能传递不大的扭矩。

机械基础键连接和销连接整理ppt课件

弹性环的材料为高碳钢或高碳合金钢，（65，70，55Cr2、60Cr2）并经热处理。锥角一般为12.5~17°，另外要求内、外环锥面配合良好。
2020/4/17
.
40
D d
l
L
特点：可传递较大扭矩和轴向力，无应力集中，
对中性好，但加工要求较高，应用受限制。
.
2020/4/17
.
42
2020/4/17
特别适用于锥形轴端的连接。
工作面
潘存云教授研制
2020/4/17
.
潘存云教授研制
24
3. 楔键连接和切向键连接结构特点：键的上表面有1:100的斜度，
轮毂槽的底面也有1:100的斜度。缺点：定心精度不高。
应用：只能应用于定心精度不高，载荷平稳和低速的连接。
潘存云教授研制
安装时用力打入
工作面
.
43
二、键的选择
键为标准件，其设计为选择性设计，包括类型选择和尺寸选择。
1、键联接的类型选择
根据联接的工作和使用要求，结
合各类键联接的特点选择键的类型（L传B递5转~1矩0 m要m求、对中性
要求、轴上零件是否要求滑移、
轴上零件位置要求，是否要求 2020/4/17
.
44
★★无键联接 1·型面联接
0.16~0.25 0.25~0.4
56~220 7.5 4.9 0.6~0.8 .
63~250 9.0 5.4
0.4~0.260
13.6 轴毂联接
平键的尺寸
2020/4/17
.
21
2．半圆键—静联接
具有自调整性，装配工艺性好但键槽对轴的强度削弱较大，用于轴端、轻载场合

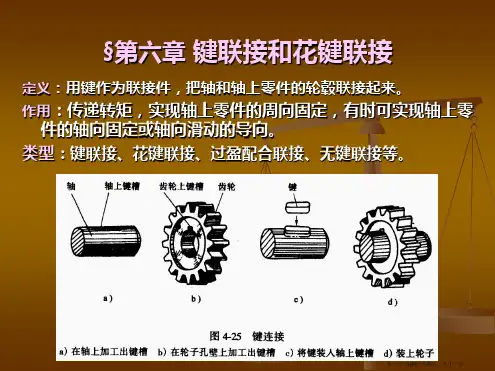

《机械设计》-课件-第六章-键连接

平头键（B型）：应力集中小，键在键槽中固定较差，常用在轴的中部或端部，对于尺寸大的键，宜用紧定螺钉固定在轴上；
单圆头键（C型）：常用在端部。
第三页，编辑于星期五：点十一分。
平键联接—导向平键
特点：具有普通平键特点外， 1）轴上零件可作轴向移动，键起导向作用，动联接；
2）键较普通平键长，键必须用螺钉固定在键槽中； 3）有A、B两种型式。
LB 5~1m 0 m
但导向平键则按轮毂的长度及其移动距离确定键长。
键的标记示例：键（B或C）20×90 GB1096-79
第九页，编辑于星期五：点十一分。
3．平键联接的强度校核
1）受力情况
挤压力：N·d/2=T
2）失效形式及计算准则
普通平键联接（静联接）：工作面压溃，按挤压强度准则计算，
即σP≤[σ]p；导向平键（动联接）：键工作
矩；
2）安装后，孔的中心与轴的中心有偏心，对中性不好。用途：用在轻载、对中性要求不高的联接。类型：普通楔键（圆头、平头和单圆头）、钩头楔键。
第七页，编辑于星期五：点十一分。
（4）平键的尺寸选择和强度计算
键为标准件，其设计为选择性设计，包括类型选择和尺寸选择。 1．键联接的类型选择根据联接的工作和使用要求，结合各类键联接的特点选择键的类型
第十三页，编辑于星期五：点十一分。
分类：轻载联接
中系列：用于中等载荷的联接。
定心方式：小径定心（外花键和内花键的小径为配合面，大径处有间隙），定心精度高，稳定性好。
第十四页，编辑于星期五：点十一分。
2. 渐开线花键联接特点：齿廓为渐开线，加工方便，齿的根部强度高，应力集中小，承载能力高，对中性好，适用重载或轴径较大的联接。定心方式：齿形定心，内、外花键的齿顶和齿根处有间隙。

机械制图键连接ppt课件

(3)键与轮槽的底部有间隙——两条线。
由于半圆键在键槽中能绕槽底圆弧摆动，可以自动
适应轮毂中键槽的斜度，因此适用于具有锥度的轴
。但削弱了轴的强度。
10
3. 钩头楔键
钩头契键装配图
键bXL GB1565-1979
示例：键8X40 GB1565-1979
(1)底、顶面同是工作面，无缝——一条线； (2)两侧面有间隙——两条线。
嵌方头平键用
(a)轮载上键槽
键槽的常用加工方法
嵌半圆键用 (b)轴上键槽
6
3. 轴上键槽画法及尺寸注法
L
b
d d-t
注: t 为轴上键槽深度， b、t可按轴径d从标准中查出。
7
D+t 1
4. 轮毂上键槽画法及尺寸注法
b
注: t1: 轮毂上键槽深度 b: 键槽宽度 t1 b: 可按孔径D从标准中查出。
11
12
GB/T 1096 键 C 18×11×100 注意：普通平键标记中A型键的“A”字省略不注，而B型
和C型要标注“B”和“C”。
5
２.键槽的画法及尺寸标注
因为键是标准件，所以一般不必Fra bibliotek出它的零件图。但要画出零件上与键相配合的键槽。键槽有轴上的键槽和轮毂上的键槽，其常用的加工方法如图所示。
嵌圆头平键用
键槽的常用加工方法a轮载上键槽嵌方头平键用b轴上键槽为轴上键槽深度bt可按轴径d从标准中查轮毂上键槽深度常用键的装配图画法如下
第八章连接件及常用件的画法
1
8.3 键与销
一、键联接
1. 键的功用、种类及标记 (1) 键的作用
用键将轴与轴上的传动件(如齿轮、皮带轮等)

《机械设计》键连接共32页文档

拉
60、生活的道路一旦选定，就要勇敢地走到底，决不回头。 ——左
《机械设计》键连接
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴理荒秽，带月荷锄归。道狭草木长，夕露沾我衣。衣沾不足惜，但使愿无违。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
56、书不仅是生活，而且是现在、过去和未来文化生活的源泉。 ——库法耶夫 57、生不可能有两次，但许多人连一次也不善于度过。— —吕凯特 58、问渠哪得清如许，为有源头活水来。—— 朱熹 59、我的努力求学没有得到别的好处，只不过是愈来愈发觉自己的无知。 ——笛卡儿

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

平键的剖面尺寸 b按h轴的直径d在
标准中选定，键长L根据轮毂宽度选键长系列尺寸。
A
b
h
L
A型
b l=L-b
B
l=L
C
L
注意：
(1)采用两个平键,应相隔 18布0o置.
(2)采用两个半圆键，应布置在轴的同一母线上。
(3)采用两个楔键,应相隔 900 布12置0.0
1200
平键联结的三种配合及应用
A 型
特点: 键的上下面是工作面,对中性差；有单向固定轴上零件的作用.
4.切向键连接
特点:
窄面
工作
对中性差,对轴的
面
削弱大。
斜度1:100
1200
双向转动时,用两组切
向键,相隔 120o 布置.
二、键的选择和键连接的强度计算 1、键的选择：
键的类型选择：根据键连接的结构特点、使用要求和工作条件。
平键的尺寸选择
平键的剖面尺寸 b按h轴的直径d在标
准中选定
键长L根据轮毂宽度选键长系列尺寸
2.平键连接强度计算
连接形式—失效形式—需验算的条件
静连接——压溃——挤压强度 p p 动连接——磨损——压力 p p
k
ht
b
N
p
2T 103 kld
p
d
p 2T 103 p
T
kld
平键的尺寸选择
。2020年8月9日星期日上午10时13分41秒10:13:4120.8.9
• •
T H E E N D 15、会当凌绝顶，一览众山小。2020年8月上午10时13分20.8.910:13August 9, 2020
16、如果一个人不知道他要驶向哪头，那么任何风都不是顺风。2020年8月9日星期日10时13分41秒10:13:419 August 2020
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
• 11、夫学须志也，才须学也，非学无以广才，非志无以成学。20.8.910:13:4110:13Aug-209-Aug-20
• 12、越是无能的人，越喜欢挑剔别人的错儿。10:13:4110:13:4110:13Sunday, August 09, 2020
• 13、志不立，天下无可成之事。20.8.920.8.910:13:4110:13:41August 9, 2020
• 17、一个人如果不到最高峰，他就没有片刻的安宁，他也就不会感到生命的恬静和光荣。上午10时13分41秒上午10时13分10:13:4120.8.9谢谢观看ຫໍສະໝຸດ 第六章键、花键、无键连接
§6-1 键连接
功用:实现轴与轴上零件的周向固定并传递扭矩
一.键连接类型及应用
｝ 1.平键连接
普通平键---用于静连接导向键滑键 ---用于动连接
普通平键连接
普通平键连接特点：两侧面是工作面, 对中性好,结构简单、装拆方便、应用广泛。
普通平键分为以下三种：
• 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。20. 8.920.8.9Sunday, August 09, 2020
• 10、人的志向通常和他们的能力成正比例。10:13:4110:13:4110:138/9/2020 10:13:41 AM
配合种类
较松联结一般联结较紧联结
键宽 h9
宽度b 的公差带
轴槽宽
轮毂槽宽
H9
D10
N9
JS9
P9
P9
应用
用于导向平键，轮毂可在轴上移动。键在轴键槽和轮毂键槽中均固定，用于载荷不大的场合用于载荷较大、有冲击和双向扭矩的场合。
轮毂键槽精度设计
轴键槽精度设计
形位公差：对称度公差等级按GB1184-80一般取为 7～9级。键和键槽配合面的表面粗糙度参数Ra值一般取为1.6～6.3μm，非配合面的Ra值取为12.5μm 。
A型（圆头）
键槽应力集中大
B型（方头）
C型（半圆头）
固定良好
用于轴端，轴的应力集中小安装方便。
导向键、滑键:用于轴上零件有轴向移动的连接.
滑键
变速箱中的滑移齿轮
2.半圆键连接
两侧面是工作面, 对中性好;
特点能适应轮毂键槽的倾斜; 对轴切深大，多用于轻载连接。
3.楔键连接
斜度1:100
