最新发那科机器人备份和恢复操作教学内容

发那科机器人备份与加载（一）引言概述：发那科机器人备份与加载是指在机器人控制系统中进行相应的文件备份和加载操作。

通过备份机器人的配置文件和程序，可以有效地保护机器人数据免受意外损坏或丢失的影响。

而加载备份文件，则可以在需要时快速还原机器人的配置和程序，并加快机器人的恢复速度。

本文将详细介绍发那科机器人备份与加载的操作流程。

1. 备份机器人配置1.1 打开机器人控制系统1.2 进入备份功能界面1.3 选择配置备份1.4 设置备份文件保存路径1.5 开始备份机器人配置1.6 等待备份完成提示信息2. 备份机器人程序2.1 进入程序管理界面2.2 选择程序备份2.3 设置备份文件保存路径2.4 选择需要备份的程序2.5 开始备份机器人程序2.6 等待备份完成提示信息3. 加载机器人配置3.1 打开机器人控制系统3.2 进入加载功能界面3.3 选择配置加载3.4 浏览加载文件路径3.5 选择需要加载的配置文件3.6 确认加载配置文件4. 加载机器人程序4.1 进入程序管理界面4.2 选择程序加载4.3 浏览加载文件路径4.4 选择需要加载的程序文件4.5 确认加载程序文件5. 总结发那科机器人备份与加载操作能够提供有效的数据保护和快速恢复机制，确保机器人在遭受意外损坏或丢失后能快速恢复正常运行。

通过备份机器人的配置和程序，可以防止重要数据的丢失，减少生产中的停机时间。

加载备份文件时，注意选择正确的备份文件并确认加载操作，以免出现配置或程序不匹配的问题。

定期进行备份和加载操作是机器人运维的重要环节，有助于提高机器人的稳定性和可靠性。

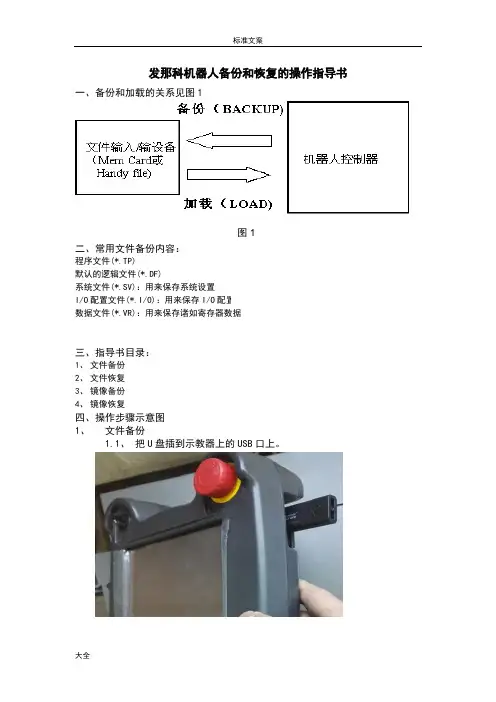

发那科机器人备份和恢复的操作指导书一、备份和加载的关系见图1图1二、常用文件备份内容：程序文件(*.TP)默认的逻辑文件(*.DF)系统文件(*.SV)：用来保存系统设置I/O配置文件(*.I/O)：用来保存I/O配置数据文件(*.VR)：用来保存诸如寄存器数据三、指导书目录：1、文件备份2、文件恢复3、镜像备份4、镜像恢复四、操作步骤示意图1、文件备份1.1、把U盘插到示教器上的USB口上。

1.2、按MENU键,显示菜单.1.3、选择文件1.4、按ENTER1.5、选择工具1.6、选择切换设备，按enter，进入如下界面1.7、选择TP上的USB（UT1：）1.8、按ENTER进入如下界面，1.9、然后按工具1.10、选择创建目录1.11、按ENTER，进入如下画面1.12、创建备份的文件夹名称，或者直接进入U盘本来就有的文件夹下图是新建了一个“20170331”的文件夹1.13、输入完成后，按enter1.14、按备份，进入如下1.15、选择以上所有，按ENTER1.16、屏幕会出现2次类似“删除….？”的字样，按是即可。

1.17、屏幕会显示“正在备份….”的字样，1.18、备份完成后，会显示下面1.19、备份就完成了。

2. 加载部分文件或者全部恢复2.1、设备关机2.2、把U盘插到示教器上的USB口上。

2.3、同时一直按住PREV前一页+NEXT下一页，不要松开2.4、设备开机（不能松开手指）2.5、直到出现CONFIGURATION MENU 菜单，松开手指2.6、系统会停止在如下画面2.7、输入3选择CONTROLLED START，按ENTER.2.8、系统会自动处理2.9、进入CONTROLLED START模式后，画面如下：2.10、按MENU键,显示菜单，选择文件2.11、按ENTER进入如下：2.12、确认一下当前目录是以上所有备份的文件夹，不是的话，通过选择上一层目录进行查找2.13、找到那个以上所有备份的文件夹（如下图是20170331的文件夹）2.14、按enter进入2.15、然后选择需要载入的文件后，按加载。

FANUC 参数备份步骤1.按POWER ON，立即按住右侧两个键不松,直到出现以下画面：
2.
3.插入CF卡
右侧的两个键
4.将光标移到5,按SELECT,
出现以下画面：
按SELECT,按YES,直到完成。

按SELECT,将光标移到END,按SELECT,返回。

将光标移到第4项，进行PMC 的备份。

按SELECT,
用扩展键＞,将光标移到16选项上，
按SELECT,按YES
FANUC参数恢复：
按住右侧两个键不松，按POWER ON ,直到出现以下画面：
按SELECT,将光标移到2
按YES
按SELECT,将光标移到END上，按SELECT,将光标移到1上：
按SELECT,将光标移到要恢复的PMC上，按SELECT:
说明：
1.恢复参数前，先备份。

备份后先进入电脑机床文件是否已有再进行参数恢复工作。

2.机床参数分两部分，即SRAM1_0A.FDB及SRAM1_0B.FDB，另外是PMC－SB.000,可分别
备份和恢复。

文件备份/还原本章内容1 文件备份/还原设备2 文件3 备份文件4 还原文件5 CONTROL START6 IMAGE (BACKUP)1 文件备份/还原设备通过机器人控制设备，可以使用下列I/O(备份/还原)设备：存储卡设备标准设置指定使用存储卡。

当使用设备的时候，按照下面的步骤去改变I/O(备份/还原)设备。

用存储卡备份和读取文件的速度很快，这能够大大的提升工作效率。

通过下面方法改变I/O(备份/还原)设备步骤 1 按MENUS(菜单)键来显示界面菜单。

2 选择“7 FILE”（7 文件）。

文件界面就出现了。

3 按 F5 UTIL键,选择Set Device（设置设备）.于是显示出下面的界面。

4 选择使用的I/O(备份/还原)设备。

当前选择的I/O(备份/还原)设备的缩写会出现在屏幕的左上角。

缩写 I/O(备份/还原)设备MC： 存储卡FLPY：设备FRA：在控制器里用来自动备份F-ROM的区域存储卡可以使用flash ATA存储卡和SRAM存储卡。

图8－1 插入内存卡当使用存储卡时，按照改变I/O(备份/还原)设备的说明来选择存储卡。

2 文件文件是在R--J3iMODEL B控制器的存储器中的一个存储设备。

使用的文件主要有下列类型： 程序文件(*.TP)缺省的逻辑文件(*.DF)系统文件(*.SV) 用于储存系统的设置值。

备份/还原(I/O)配置数据文件(*.IO) 用于储存备份/还原(I/O)配置的设置值。

数据文件(*.VR) 用于储存数据，比如一个寄存器数据。

2.1 程序文件程序文件(*.,MN)包含一系列用于机器人的指令。

这些指令被称为程序指令。

程序指令包括控制机器人操作，外围设备和每个应用。

程序文件被自动的存储在控制器的C-MOS RAM当中。

程序文件的目录被显示在程序选择界面当中（“SELECT”）。

注意提示 程序文件的目录不会被显示在文件界面中。

文件界面使你能够选择存储着所需文件的外部存储器设备，并对这些文件进行操作。

发那科机器人备份和恢复的操作指导书一、备份和加载的关系见图1图1二、常用文件备份内容：程序文件(*.TP)默认的逻辑文件(*.DF)系统文件(*.SV)：用来保存系统设置I/O配置文件(*.I/O)：用来保存I/O配置数据文件(*.VR)：用来保存诸如寄存器数据三、指导书目录：1、文件备份2、文件恢复3、镜像备份4、镜像恢复四、操作步骤示意图1、文件备份1.1、把U盘插到示教器上的USB口上。

1.2、按MENU键,显示菜单.1.3、选择文件1.4、按ENTER1.5、选择工具1.6、选择切换设备，按enter，进入如下界面1.7、选择TP上的USB（UT1：）1.8、按ENTER进入如下界面，1.9、然后按工具1.10、选择创建目录1.11、按ENTER，进入如下画面1.12、创建备份的文件夹名称，或者直接进入U盘本来就有的文件夹下图是新建了一个“20170331”的文件夹1.13、输入完成后，按enter1.14、按备份，进入如下1.15、选择以上所有，按ENTER1.16、屏幕会出现2次类似“删除….？”的字样，按是即可。

1.17、屏幕会显示“正在备份….”的字样，1.18、备份完成后，会显示下面1.19、备份就完成了。

2. 加载部分文件或者全部恢复2.1、设备关机2.2、把U盘插到示教器上的USB口上。

2.3、同时一直按住PREV前一页+NEXT下一页，不要松开2.4、设备开机（不能松开手指）2.5、直到出现CONFIGURATION MENU 菜单，松开手指2.6、系统会停止在如下画面2.7、输入3选择CONTROLLED START，按ENTER.2.8、系统会自动处理2.9、进入CONTROLLED START模式后，画面如下：2.10、按MENU键,显示菜单，选择文件2.11、按ENTER进入如下：2.12、确认一下当前目录是以上所有备份的文件夹，不是的话，通过选择上一层目录进行查找2.13、找到那个以上所有备份的文件夹（如下图是20170331的文件夹）2.14、按enter进入2.15、然后选择需要载入的文件后，按加载。

发那科FANUC系统数据备份与恢复de方法发那科FANUC系统数据备份与恢复FANUC数控系统中加工程序、参数、螺距误差补偿、宏程序、PMC程序、PMC数据，在机床不使用是是依靠控制单元上的电池进行保存的。

一、FANUC系统数据备份与恢复（一）概述FANUC数控系统中加工程序、参数、螺距误差补偿、宏程序、PMC程序、PMC数据，在机床不使用是是依靠控制单元上的电池进行保存的。

如果发生电池时效或其他以外，会导致这些数据的丢失。

因此，有必要做好重要数据的备份工作，一旦发生数据丢失，可以通过恢复这些数据的办法，保证机床的正常运行。

FANUC数控系统数据备份的方法有两种常见的方法：1、使用存储卡，在引导系统画面进行数据备份和恢复；2、通过RS232口使用PC进行数据备份和恢复。

（二）使用存储卡进行数据备份和恢复数控系统的启动和计算机的启动一样，会有一个引导过程。

在通常情况下，使用者是不会看到这个引导系统。

但是使用存储卡进行备份时，必须要在引导系统画面进行操作。

在使用这个方法进行数据备份时，首先必须要准备一张符合FANUC系统要求的存储卡（工作电压为5V）。

具体操作步骤如下：1、数据备份：（1）、将存储卡插入存储卡接口上(NC单元上，或者是显示器旁边)；（2）、进入引导系统画面；（按下显示器下端最右面两个软键，给系统上电）；（3）、调出系统引导画面；下面所示为系统引导画面：（4）、在系统引导画面选择所要的操作项第4项，进入系统数据备份画面；（用UP或DOWN 键）（5）、在系统数据备份画面有很多项，选择所要备份的数据项，按下YES键，数据就会备份到存储卡中；（6）、按下SELECT键，退出备份过程；2、数据恢复：（1）、如果要进行数据的恢复，按照相同的步骤进入到系统引导画面；（2）、在系统引导画面选择第一项SYSTEM DATA LOADING;（3）、选择存储卡上所要恢复的文件；（4）、按下YES键，所选择的数据回到系统中；（5）、按下SELECT键退出恢复过程；（三）使用外接PC进行数据的备份与恢复使用外接PC进行数据备份与恢复，是一种非常普遍的做法。

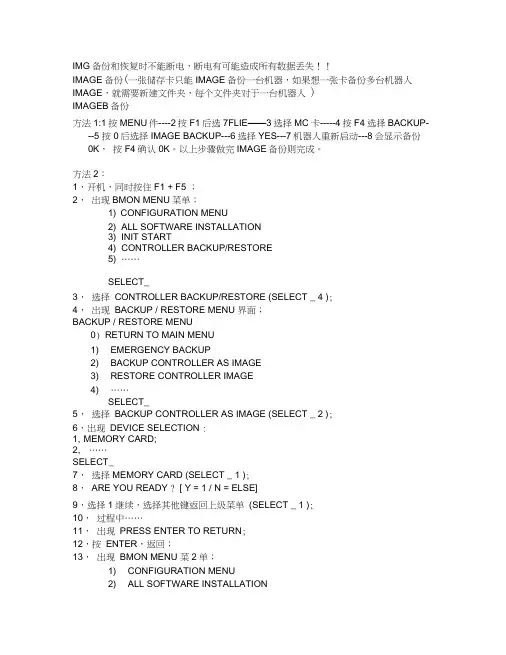

IMG备份和恢复时不能断电，断电有可能造成所有数据丢失！！IMAGE备份(一张储存卡只能IMAGE备份一台机器，如果想一张卡备份多台机器人IMAGE，就需要新建文件夹，每个文件夹对于一台机器人)IMAGEB备份方法1:1按MENU件----2按F1后选7FLIE——3选择MC卡-----4按F4选择BACKUP---5 按0后选择IMAGE BACKUP---6选择YES---7机器人重新启动---8会显示备份0K，按F4确认0K。

以上步骤做完IMAGE备份则完成。

方法2：1，开机，同时按住F1 + F5 ；2，出现BMON MENU菜单；1) CONFIGURATION MENU2) ALL SOFTWARE INSTALLATION3) INIT START4) CONTROLLER BACKUP/RESTORE5) ……SELECT_3，选择CONTROLLER BACKUP/RESTORE (SELECT _ 4 );4，出现BACKUP / RESTORE MENU 界面；BACKUP / RESTORE MENU0) RETURN TO MAIN MENU1) EMERGENCY BACKUP2) BACKUP CONTROLLER AS IMAGE3) RESTORE CONTROLLER IMAGE4) ……SELECT_5，选择BACKUP CONTROLLER AS IMAGE (SELECT _ 2 );6，出现DEVICE SELECTION :1, MEMORY CARD;2, ……SELECT_7，选择MEMORY CARD (SELECT _ 1 );8，ARE YOU READY ? [ Y = 1 / N = ELSE]9，选择1继续，选择其他键返回上级菜单(SELECT _ 1 );10，过程中……11，出现PRESS ENTER TO RETURN;12，按ENTER，返回；13，出现BMON MENU 菜2单；1) CONFIGURATION MENU2) ALL SOFTWARE INSTALLATION3) INIT START4) CONTROLLER BACKUP/RESTORE5) ……SELECT_14, 关机；15, 开机，可正常使用IMAGE (恢复前一定首先要有IMG备份)1, 开机，同时按住F1 + F5 ；2, 出现BMON MENU菜单；1) CONFIGURATION MENU2) ALL SOFTWARE INSTALLATION3) INIT START4) CONTROLLER BACKUP/RESTORE5) ……SELECT_3, 选择CONTROLLER BACKUP/RESTORE (SELECT _ 4 ); 4, 出现BACKUP / RESTORE MENU 界面；0) RETURN TO MAIN MENU1) EMERAENCY BACKUP2) BACKUP CONTROLLER AS IMAGE3) RESTORE CONTROLLER IMAGE4) ……SELECT_5, 选择RESTORE CONTROLLER IMAGE (SELECT _ 3 )；6, 出现DEVICE SELECTION :1, MEMORY CARD;2, ……SELECT_7, 选择MEMORY CARD (SELECT _ 1 )；8, ARE YOU READY ? [ Y = 1 / N = ELSE]9, 选择1继续，选择其他键返回上级菜单(SELECT _ 1 )；10, 过程中……11, 出现PRESS ENTER TO RETURN；12, 按ENTER，返回；13, 出现BMON MENU菜单；1) CONFIGURATION MENU2) ALL SOFTWARE INSTALLATION3) INIT START4) CONTROLLER BACKUP/RESTORE5) ……SELECT14, 关机；15，开机，可正常使用。

发那科机器人备份和恢复操作发那科(DENSO)是一家世界领先的机器人制造商，其机器人备份和恢复操作非常重要。

以下是一个详细的步骤指南，介绍如何备份和恢复发那科机器人。

备份操作：第一步：连接计算机和机器人控制器。

1.将计算机和机器人控制器通过以太网或串行连接线缆连接起来。

2.确保连接线缆连接的牢固，并确保电源正确连接和供电。

第二步：打开发那科机器人控制器的管理软件。

1. 打开发那科机器人控制器的管理软件，通常是WinCAPS III或WinCAPS Plus。

2.通过输入密码登录控制器的用户界面。

第三步：选择备份选项。

1.在用户界面中，点击“备份”选项。

第四步：选择备份的目录和文件。

1.在备份选项中，选择备份的目录，这可以是计算机硬盘或其他存储设备。

2.选择要备份的文件，这些文件包括机器人程序、设置文件和参数文件。

第五步：开始备份。

1.点击“开始备份”按钮，开始备份机器人的文件。

2.等待备份过程完成，通常需要几分钟到几十分钟不等。

恢复操作：第一步：连接计算机和机器人控制器。

1.将计算机和机器人控制器通过以太网或串行连接线缆连接起来。

2.确保连接线缆连接的牢固，并确保电源正确连接和供电。

第二步：打开发那科机器人控制器的管理软件。

1. 打开发那科机器人控制器的管理软件，通常是WinCAPS III或WinCAPS Plus。

2.通过输入密码登录控制器的用户界面。

第三步：选择恢复选项。

1.在用户界面中，点击“恢复”选项。

第四步：选择恢复的目录和文件。

1.在恢复选项中，选择备份文件所在的目录，这可以是计算机硬盘或其他存储设备。

2.选择要恢复的文件，这些文件包括机器人程序、设置文件和参数文件。

第五步：开始恢复。

1.点击“开始恢复”按钮，开始恢复机器人的文件。

2.等待恢复过程完成，通常需要几分钟到几十分钟不等。

总结：发那科机器人备份和恢复操作相对简单，遵循以上步骤即可完成备份和恢复的工作。

备份和恢复操作可以帮助用户在数据丢失或系统崩溃时快速恢复机器人的程序和设置，确保生产任务的连续进行。

发那科机器人备份和恢复的操作指导书一、备份和加载的关系见图1二、常用文件备份内容：程序文件(*.TP)默认的逻辑文件(*.DF)系统文件(*.SV)：用来保存系统设置I/O配置文件(*.I/O)：用来保存I/O配置数据文件(*.VR)：用来保存诸如寄存器数据三、指导书目录：1、文件备份2、文件恢复3、镜像备份4、镜像恢复四、操作步骤示意图1、文件备份1.1、把U盘插到示教器上的USB口上。

图11.2、按MENU键,显示菜单.1.3、选择文件1.4、按ENTER1.5、选择工具1.6、选择切换设备，按enter，进入如下界面1.7、选择TP上的USB（UT1：）1.8、按ENTER进入如下界面，1.9、然后按工具1.10、选择创建目录1.11、按ENTER，进入如下画面1.12、创建备份的文件夹名称，或者直接进入U盘本来就有的文件夹下图是新建了一个“20170331”的文件夹1.13、输入完成后，按enter1.14、按备份，进入如下1.15、选择以上所有，按ENTER1.16、屏幕会出现2次类似“删除….？”的字样，按是即可。

1.17、屏幕会显示“正在备份….”的字样，1.18、备份完成后，会显示下面1.19、备份就完成了。

2.加载部分文件或者全部恢复2.1、设备关机2.2、把U盘插到示教器上的USB口上。

2.3、同时一直按住PREV前一页+NEXT下一页，不要松开2.4、设备开机（不能松开手指）2.5、直到出现 CONFIGURATION MENU 菜单，松开手指2.6、系统会停止在如下画面2.7、输入3选择 CONTROLLED START，按ENTER.2.8、系统会自动处理2.9、进入CONTROLLED START模式后，画面如下：2.10、按MENU键,显示菜单，选择文件2.11、按 ENTER进入如下：2.12、确认一下当前目录是以上所有备份的文件夹，不是的话，通过选择上一层目录进行查找2.13、找到那个以上所有备份的文件夹（如下图是20170331的文件夹）2.14、按enter进入2.15、然后选择需要载入的文件后，按加载。

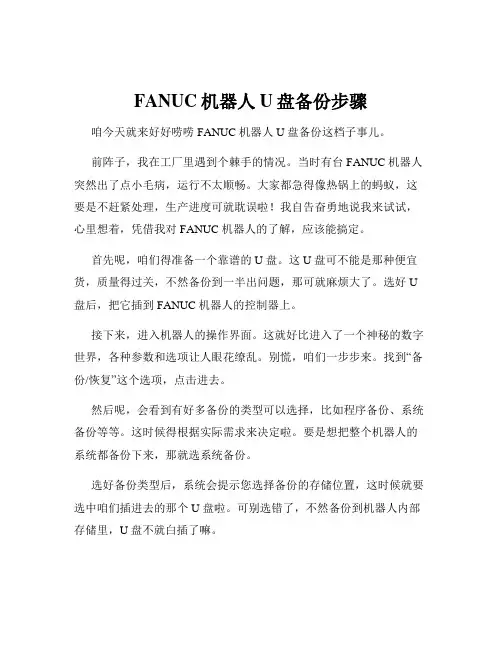

FANUC机器人U盘备份步骤咱今天就来好好唠唠 FANUC 机器人 U 盘备份这档子事儿。

前阵子，我在工厂里遇到个棘手的情况。

当时有台 FANUC 机器人突然出了点小毛病，运行不太顺畅。

大家都急得像热锅上的蚂蚁，这要是不赶紧处理，生产进度可就耽误啦！我自告奋勇地说我来试试，心里想着，凭借我对 FANUC 机器人的了解，应该能搞定。

首先呢，咱们得准备一个靠谱的 U 盘。

这 U 盘可不能是那种便宜货，质量得过关，不然备份到一半出问题，那可就麻烦大了。

选好 U 盘后，把它插到 FANUC 机器人的控制器上。

接下来，进入机器人的操作界面。

这就好比进入了一个神秘的数字世界，各种参数和选项让人眼花缭乱。

别慌，咱们一步步来。

找到“备份/恢复”这个选项，点击进去。

然后呢，会看到有好多备份的类型可以选择，比如程序备份、系统备份等等。

这时候得根据实际需求来决定啦。

要是想把整个机器人的系统都备份下来，那就选系统备份。

选好备份类型后，系统会提示您选择备份的存储位置，这时候就要选中咱们插进去的那个 U 盘啦。

可别选错了，不然备份到机器人内部存储里，U 盘不就白插了嘛。

确认好存储位置，就可以开始备份啦。

这过程就像把一堆宝贝小心翼翼地装进一个箱子里，得耐心等待。

看着进度条一点点往前走，心里还真有点小紧张呢。

备份完成后，一定要记得安全拔出 U 盘。

就像咱们吃完饭要把碗筷收拾好一样，不能马虎。

再给您说个小细节，有一次我备份的时候，因为太着急，没等备份完成就想拔出U 盘，结果差点导致数据丢失。

从那以后，我就记住了，干啥都得按步骤来，不能心急。

总之，FANUC 机器人 U 盘备份其实并不复杂，只要咱们细心、耐心，按照步骤一步步操作，就能顺利完成备份，为机器人的稳定运行加上一道保险。

您要是碰到类似的情况，别慌，照着这些步骤来，准没错！。

fanuc机器人数据备份与恢复的操作流程Backing up and restoring data on a Fanuc robot can be a crucial process for ensuring continuity and reliability of operations. 数据备份和恢复对于确保Fanuc机器人的连续性和可靠性非常重要。

Backing up data is essentially creating a copy of all the important information stored on the robot, including program files, system parameters, and other critical data. 数据备份本质上是创建机器人存储的所有重要信息的副本，包括程序文件、系统参数和其他关键数据。

This ensures that in case of any unforeseen circumstances, such as system failure or accidental data loss, the robot can be restored to its previous state without significant disruptions. 这样可以确保在发生任何意外情况，如系统故障或意外数据丢失时，机器人可以在不造成重大中断的情况下恢复到先前的状态。

One of the primary methods of backing up data on a Fanuc robot is through the use of the Fanuc FOCAS library. 在Fanuc机器人上备份数据的主要方法之一是通过使用Fanuc FOCAS库。

This library provides a set of functions specifically designed for accessing, monitoring, and backing up data from Fanuc CNCs, robots, and other devices. 该库提供了一组专门用于访问、监控和备份Fanuc CNC、机器人和其他设备数据的函数。

.发那科机器人备份和恢复的操作指导书一、备份和加载的关系见图1图 1二、常用文件备份容：程序言件 (*.TP)默认的逻辑文件(*.DF)系统文件 (*.SV) ：用来保留系统设置I/O 配置文件 (*.I/O)：用来保留I/O 配置数据文件 (*.VR) ：用来保留诸如寄存器数据三、指导书目录：1、文件备份2、文件恢复3、镜像备份4、镜像恢复四、操作步骤表示图1、文件备份1.1 、把 U 盘插到示教器上的USB口上。

1.2 、按 MENU键,显示菜单.1.3 、选择文件1.4 、按 ENTER 1.5 、选择工具1.6 、选择切换设施，按enter ，进入以下界面1.7 、选择 TP 上的 USB〔UT1：〕1.8 、按 ENTER进入以下界面，1.9 、而后按工具1.10 、选择创办目录1.11 、按ENTER，进入以下画面1.12 、创办备份的文件夹名称，或许直接进入U 盘原来就有的文件夹以下图是新建了一个“ 20210331〞的文件夹1.13 、输入达成后，按enter1.14 、按备份，进入以下1.15 、选择以上所有，按ENTER1.16 、屏幕会出2次似“ 除⋯.？〞的字，按是即可。

1.17 、屏幕会示“正在份⋯. 〞的字，1.18 、份达成后，会示下边1.19 、备份就达成了。

2.加载局部文件或许所有恢复2.1 、设施关机2.2 、把 U 盘插到示教器上的USB口上。

2.3 、同时向来按住 PREV前一页 +NEXT下一页，不要松开2.4 、设施开机〔不可以松开手指〕2.5 、直到出现 CONFIGURATION MENU菜单，松开手指2.6 、系统会停止在以下画面2.7 、输入 3 选择 CONTROLLED START，按 ENTER.2.8 、系统会自动办理2.9 、进入 CONTROLLED START模式后，画面以下：2.10 、按MENU键,显示菜单，选择文件2.11 、按ENTER进入以下：2.12 、确认一下目前目录是以上所有备份的文件夹，不是的话，经过选择上一层目录进行查找2.13 、找到那个以上所有备份的文件夹〔以以下图是20210331的文件夹〕2.14 、按enter进入2.15 、而后选择需要载入的文件后，按加载。
