塔吊联合验收表

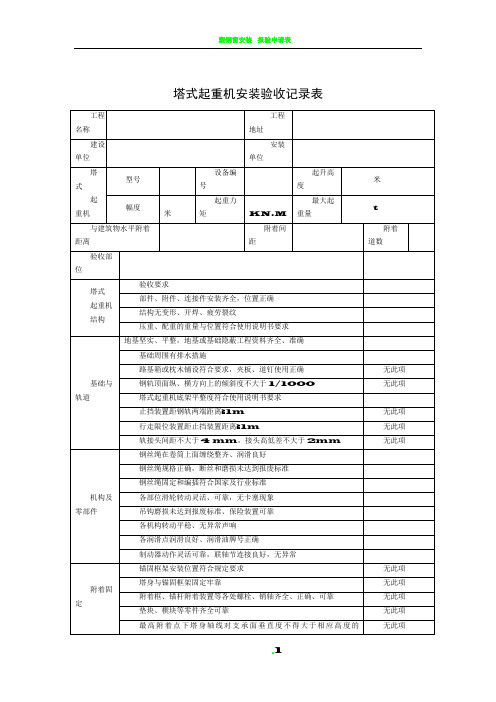

表B 塔式起重机安装验收记录表工程名称
塔式起重机型号设备编号起升高度 m
幅度起重力矩KN?m 最大起重量 t 塔高 m 与建筑物水平附着距离m
各道附
着间距
m
附着
道数
验收
部位验收要求结果
续表B
塔式起重机结构部件、附件、连接件安装齐全，位置正确
螺栓拧紧力矩达到技术要求，开口销完全撬开结构无变形、开焊、疲劳裂纹
压重、配重的重量与位置符合使用说明书要求
基础及轨道地基坚实、平整，地基或基础隐蔽工程资料齐全、准确基础周围有排水措施
路基箱或枕木铺设符合要求，夹板、道钉使用正确
钢轨顶面纵、横方向上的倾斜度不大于1/1000
塔式起重机底架平整度符合使用说明书要求
止挡装置距钢轨两端距离≥1m
行走限位装置距止档装置距离≥1m
轨接头间距不大于4mm，接头高低差不大于2mm
机构及零部件钢丝绳在卷筒上面缠绕整齐、润滑良好
钢丝绳规格正确，断丝和磨损未达到报废标准钢丝绳固定和编插符合国家及行业标准
各部位滑轮转动灵活、可靠、无卡塞现象
吊钩磨损未达到报废标准、保险装置可靠
各润滑点润滑良好、润滑油牌号正确
制动器动作灵活可靠，联轴节连接良好，无异常
验收
部位验收要求结果
附着锚固锚固框架安装位置符合规定要求
塔身与锚固框架国定牢靠
附着框、锚杆、附着装置等各处螺栓、销轴齐全、正确、可靠
垫铁、楔块等零部件齐全可靠
最高附着点下塔身轴线对支承面垂直度不得大于相应高度的2/1000
独立状态或附着状态下最高附着点以上塔身轴线对支承面垂直度不得大于4/1000。

塔吊联合验收表2、5～56M起重力矩800KN、M最大起重量6T塔高m与建筑物水平附着距离3m各道附着间距/m附着道数/验收部位验收要求结果塔式起重机结构部件、附件、连接件安装齐全，位置正确螺拴拧紧力矩达到技术要求，开口销完全撬开结构无变形、开焊、疲劳裂纹压重、配重的重量与位置符合使用说明书要求基础与轨道地基坚实、平整，地基或基础隐蔽工程资料齐全、准确基础周围有排水措施路基箱或枕木铺设符合要求，夹板、道钉使用正确钢轨顶面纵、横方向上的倾斜度不大于1/1000塔式起重机底架平整度符合使用说明书要求止挡装置距钢轨两端距离≥1米行走限位装置距止挡装置距离≥1米轨接头间距不大于4mm，接头高低差不大于2mm机构及零部件钢丝绳在卷筒上面缠绕整齐、润滑良好钢丝绳规格正确，断丝和磨损未达到报废标准钢丝绳固定和编插符合国家及行业标准各部位滑轮转动灵活、可靠，无卡塞现象验收部位验收要求结果机构及零部件吊钩磨损未达到报废标准、保险装置可靠各机构转动平稳、无异常声响各润滑点润滑良好、润滑油牌号正确制动器动作灵活可靠，联轴节连接良好，无异常附着固定锚固框架安装位置符合规定要求塔身与锚固框架固定牢靠附着框、锚杆附着装置等各处螺栓、销轴齐全、正确、可靠垫块、楔块等零件齐全可靠最高附着点下塔身轴线对支承面垂直度不得大于相应高度的2/1000独立状态或附着状态下最高附着点以上塔身轴线支承面垂直度不得大于4/1000附着点以上塔式起重机悬臂高度不得大于规定要求电气系统供电系统电压稳定、正常工作、电压（38010%）伏仪表、照明、报警系统完好、可靠控制、操纵装置动作灵活、可靠电气按要求设置短路和过电流、失压及零位保护，切断总电源的紧急开关符合要求电气系统对地的绝缘电阻不小于0、5MΩ安全限位与保险装置起重量限制器灵敏可靠，其综合误差不大于额定值的5%力矩限制器灵敏可靠，其综合误差不大于额定值的5%回转限位器灵敏可靠行走限位器灵敏可靠变幅限位器灵敏可靠验收部位验收要求结果安全限位与保险装置超高限位器灵敏可靠顶升横梁防脱落装置完好可靠吊钩上的钢丝绳防脱钩装置完好可靠滑轮、卷筒上的钢丝绳防脱装置完好可靠小车继绳保护装置灵敏可靠小车断轴保护装置灵敏可靠环境布设位置合理，符合施工组织设计要求与架空线最小距离符合规定塔式起重机的尾部与周围建（构）筑物及其外围施工设施之间的安全距离不小于0、6米其他对检测单位意见复查租赁单位验收意见：签章：日期：安装单位验收意见：签章：日期：施工方单位验收意见：签章：日期：监理单位验收意见：签章：日期：。

一、塔吊验收表1、塔吊在安装完毕后，由租赁、安装、使用、监理单位共同验收填写，一式四份，租赁、安装、使用、监理单位各一份。

2、“设备编号”填写公司机构设备档案编号。

3、“验收结果”用简单明了的语句填写。

4、注：该表由安装单位负责进行填写。

（一）力矩限制器（力矩=力×力臂）力矩限制器、起重量限制器应灵敏可靠。

力矩限制器后的综合精度不大于2%，当起重量超重或作业半径过大时，即自动切断上升和幅度增大方向的电源，但机构可做下降和减少幅度方向的运动。

重量限制器（起升载荷限制器）的综合精度不大于5%，特殊塔机装设此装置。

（二）限位器1、动臂式塔机应安装幅度指示器和幅度极限装置，限制器、指示幅度应准确，动作可靠。

起升高度限位器：也称上升极限位置限位器，即当塔吊吊钩上升到极限位置时，自动切断起升机构的上升电源，机构可以下降运动，安全检查时做此项检查试验。

2、变幅限位器。

（1）小车变幅，塔吊采用水平臂架，吊重悬挂在起重小车上，靠小车在臂架上水平移动实现变幅。

小车变幅限制器是利用安装在起重臂头部和根部的两个行程开关及缓冲装置，对小小车运行位置进行限定。

（2）动臂变幅，塔吊变换作业半径（幅度）是依靠改变起重臂的仰角来实现的。

通过装置触点的变化，将灯光信号传递到司机室的指示盘上，并指示仰角度数，当控制起重臂的仰角分别到了上下限位时，则分别压下限位开关切断电源，防止超过仰角造成塔吊失稳。

3、大车运行机构应安装行程限位装置和缓冲器，动作灵敏可靠。

（三）保险装置1、吊钩保险装置。

主要防止当塔吊工作时，重物下降被阻碍但吊钩仍继续下降面造成的索具脱勾事故。

此装置是在吊钩开口处设一弹簧压盖，压盖不能向上开启只能向下压开，防止索具从开口处脱出。

2、卷筒保险装置。

主要防止当传动机构发生故障时，造成钢丝绳不能够在卷筒上顺排，以致越过卷筒端部凸缘，发生咬绳等事故。

卷扬机滚筒应无裂纹、无焊接缺陷、无严重磨损。

钢丝绳在滚筒上的安全圈数应≥3，最外层钢丝绳与端部凸缘高度差≥d。
