几何公差知识点问答1、几何公差的研究对象是什么，如何分类，各自的含义是什么？几何公差的研究对象是零件的几何要素，它是构成零件几何特征的点、线、面的统称。
其分类及含义如下：（1）理想要素和实际要素具有几何学意义的要素称为理想要素。
零件上实际存在的要素称为实际要素，通常都以测得要素代替实际要素。
（2）被测要素和基准要素在零件设计图样上给出了形状或（和）位置公差的要素称为被测要素。
用来确定被测要素的方向或（和）位置的要素，称为基准要素。
（3）单一要素和关联要素给出了形状公差的要素称为单一要素。
给出了位置公差的要素称为关联要素。
（4）轮廓要素和中心要素由一个或几个表面形成的要素，称为轮廓要素。
对称轮廓要素的中心点、中心线、中心面或回转表面的轴线，称为中心要素。
2、形状公差有哪些，各自的含义是什么，如何标注？形状公差有直线度、平面度、圆度和圆柱度。
其含义和标注如下：1）直线度注意几种直线度公差在图样上标注的方式。
2）平面度平面度公差带只有一种，即由两个平行平面组成的区域，该区域的宽度即为要求的公差值。
3）圆度在圆度公差的标注中，箭头方向应垂直于轴线或指向圆心。
4）圆柱度由于圆柱度误差包含了轴剖面和横剖面两个方面的误差，所以它在数值上要比圆度公差为大。
圆柱度的公差带是两同轴圆柱面间的区域，该两同轴圆柱面间的径向距离即为公差值。
3、定向公差有哪些，各自的含义是什么，如何标注？定向公差有平行度、垂直度和倾斜度。
其含义和标注如下：1）平行度对平行度误差而言，被测要素可以是直线或平面，基准要素也可以是直线或平面，所以实际组成平行度的类型较多。
2）垂直度垂直度和平行度一样，也属定向公差，所以在分析上这两种情况十分相似。
垂直度的被测和基准要素也有直线和平面两种。
3）倾斜度倾斜度也是定向公差。
由于倾斜的角度是随具体零件而定的，所以在倾斜度的标注中，总需用将要求倾斜的角度作为理论正确角度标注出，这是它的特点。
4、定位公差有哪些，各自的含义是什么，如何标注？定位公差有同轴度、对称度、位置度、圆跳动和全跳动。
几何公差定义几何公差是指在工程制图和工程设计中，用于表达零件尺寸和形状误差的一种标准。
它通过一系列数值来描述零件在制造过程中所允许的尺寸变化范围，以确保零件的功能和互换性。
本文将介绍几何公差的定义、分类和应用。
一、几何公差的定义几何公差是指在制造和装配过程中，允许零件尺寸和形状发生变化的范围。
它是一种用于描述零件形状和位置误差的数值表示方法，可以确保零件在装配后能够满足要求的功能和性能。
二、几何公差的分类根据几何公差的性质和作用，可以将其分为以下几类：1. 形位公差：形位公差用于描述零件的形状和位置关系。
它包括平行度、垂直度、同轴度等指标，用于确保零件的平面度、垂直度和同轴度满足要求。
2. 尺寸公差：尺寸公差用于描述零件的尺寸变化范围。
它包括直径公差、间距公差、倾斜度公差等指标，用于确保零件的尺寸满足要求。
3. 表面公差：表面公差用于描述零件的表面质量和形状误差。
它包括粗糙度、平面度、圆度等指标，用于确保零件的表面光洁度和形状精度满足要求。
三、几何公差的应用几何公差在工程制图和工程设计中起着重要的作用，它可以确保零件在制造和装配过程中满足要求的功能和性能。
具体应用如下：1. 工程制图：在工程制图中，几何公差被用于描述零件的尺寸和形状误差。
通过在图纸上标注几何公差，可以使制造工人和装配工人清楚地了解零件的尺寸和形状要求，从而保证零件的制造和装配质量。
2. 工程设计：在工程设计中，几何公差被用于确定零件的尺寸和形状要求。
通过合理地设置几何公差，可以在满足功能和性能要求的前提下，尽量减小零件的制造成本和装配难度。
3. 制造控制：在零件制造过程中，几何公差被用于控制零件的尺寸和形状误差。
通过对制造工艺和设备进行优化，可以使零件的尺寸和形状误差控制在允许范围内，从而保证零件的制造质量。
4. 装配调整：在零件装配过程中，几何公差被用于调整零件的相对位置和形状关系。
通过合理地调整零件的位置和形状，可以使零件在装配后满足要求的功能和性能。
3D工程图学应用与提高
几何公差的基本概念与分类
几何公差及其分类
一、概念
几何公差
是被测零件的实际几何要素相对于理想几何要素所允许的变动量 。
零件经过加工后，不仅会产生尺寸误差，而且会产生表面形状和位置误差。
形状误差是指实际表面形状对理想表面形状的误差；
位置误差是指表面间、轴线间或表面与轴线间的实际相对位置对理想相对位置的误差；
示例：
在无心磨床上加工小直径的圆柱销得到的零件。

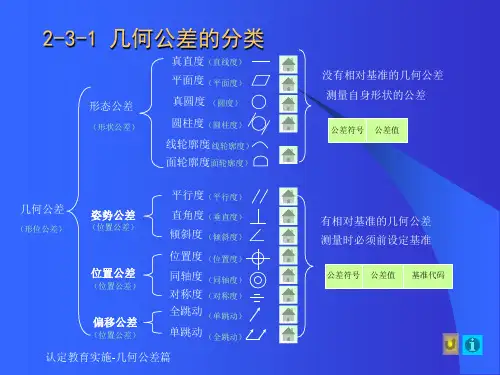

二、几何公差的种类和符号
有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）
有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）
有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）。

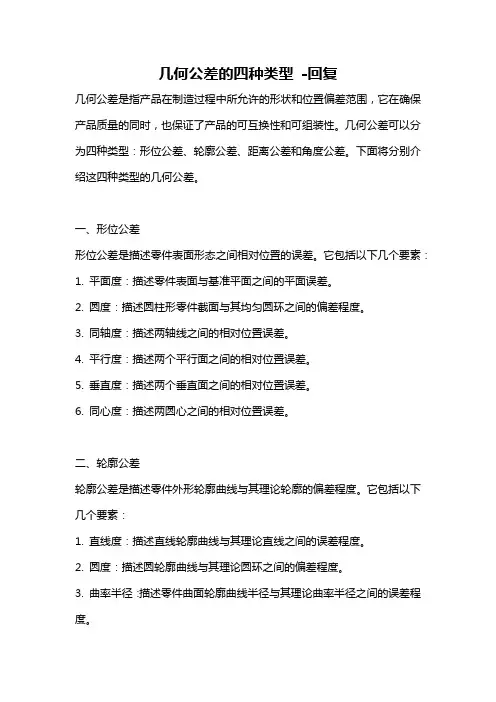

几何公差的四种类型-回复几何公差是指产品在制造过程中所允许的形状和位置偏差范围，它在确保产品质量的同时，也保证了产品的可互换性和可组装性。
几何公差可以分为四种类型：形位公差、轮廓公差、距离公差和角度公差。
下面将分别介绍这四种类型的几何公差。
一、形位公差形位公差是描述零件表面形态之间相对位置的误差。
它包括以下几个要素：1. 平面度：描述零件表面与基准平面之间的平面误差。
2. 圆度：描述圆柱形零件截面与其均匀圆环之间的偏差程度。
3. 同轴度：描述两轴线之间的相对位置误差。
4. 平行度：描述两个平行面之间的相对位置误差。
5. 垂直度：描述两个垂直面之间的相对位置误差。
6. 同心度：描述两圆心之间的相对位置误差。
二、轮廓公差轮廓公差是描述零件外形轮廓曲线与其理论轮廓的偏差程度。
它包括以下几个要素：1. 直线度：描述直线轮廓曲线与其理论直线之间的误差程度。
2. 圆度：描述圆轮廓曲线与其理论圆环之间的偏差程度。
3. 曲率半径：描述零件曲面轮廓曲线半径与其理论曲率半径之间的误差程度。
4. 弧度：描述圆弧轮廓曲线与其理论圆弧之间的偏差程度。
三、距离公差距离公差是描述零件内部尺寸之间的误差范围。
它包括以下几个要素：1. 直线度：描述零件两平行直线之间的距离误差。
2. 平面度：描述零件两平面之间的距离误差。
3. 高度：描述零件两平行平面之间的距离误差。
4. 厚度：描述零件两平行曲面之间的距离误差。
四、角度公差角度公差是描述零件角度之间的误差范围。
它包括以下几个要素：1. 平行度：描述两个平行线之间的夹角误差。
2. 垂直度：描述两个垂直线之间的夹角误差。
3. 角度度：描述零件角度大小与其理论值之间的误差程度。
4. 同轴度：描述零件轴线与理论轴线之间的位置偏差。
不同的工艺要求和零件特性会对几何公差的选择产生影响。
工程师在设计产品时需要合理选择几何公差类型和数值，以确保产品质量和性能的要求能够得到满足。
通过合理的几何公差设计，可以提高产品的可制造性、装配性和互换性，从而降低产品成本，提高产品竞争力。
几何公差总结彻底理解几何公差的符号及管控意义，并正确理解尺寸公差的概念，是一件非常困难的事情。
接下来，我们聚焦几何公差的“读取”与“测量”，以最通俗易懂的语言进行细致解说。
No.1什么是几何公差？ISO将几何公差定义为“Geometrical product specifications （GPS）−Geometrical tolerancing−Tolerancing of form, orientation, location and run-out”。
换言之，“几何特性”指的是物体的形状、大小、位置关系等，“公差”则是“容许误差”。
“几何公差”的特点，是不仅定义尺寸，还会定义形状、位置的容许误差。
1、尺寸公差与几何公差的区别：设计图纸的标注方法，大致可分为“尺寸公差”与“几何公差”这两类。
尺寸公差管控的是各部分的长度。
而几何公差管控的则是形状、平行度、倾斜度、位置、跳动等。
▲尺寸公差图纸▲几何公差图纸意为“请进行对示面（A）的‘平行度’不超过‘0.02’的加工”。
2、几何公差的优点：为什么需要标注几何公差呢？举个例子，设计者在订购某板状部件时，通过尺寸公差进行了如下标示。
但是根据上述图纸，生产方可能会交付如下所示的部件。
这样的部件会成为不适合品或不良品。
究其原因，就是没有在图纸上标注平行性。
相应的责任不在于加工业者，在于设计者的公差标示。
用几何公差标注同一部件的图纸，可得到如下所示的设计图。
该图在尺寸信息的基础上，追加了“平行度”、“平面度”等几何公差信息。
这样一来，就能避免因单纯标注尺寸公差而导致的问题。
差标注同一部件的图纸，可得到如下所示的设计图。
该图在尺寸信息的基础上，追加了“平行度”、“平面度”等几何公差信息。
这样一来，就能避免因单纯标注尺寸公差而导致的问题。
综上所述，几何公差的优点，就是能够正确、高效地传达无法通过尺寸公差来体现的设计者意图。
3、独立原则尺寸公差与几何公差管控的公差不同。
几何公差(公司内部培训资料)几何公差一、引言几何公差是在机械工程中广泛应用的一种公差控制方式，它能够有效地保证零件的功能性和可靠性。
本文将介绍几何公差的基本概念、分类以及常见的应用方法，以期提供给公司内部培训者一份全面而且准确的资料。
二、几何公差的定义和分类1. 定义几何公差是指描述零件几何形状和相对位置关系的公差，它包括了零件形状、位置、尺寸、直线、平面等多个方面。
2. 分类根据几何要素的不同，几何公差可以分为以下几种类型：（1）平面度公差：用于描述一个表面相对于基准面的平面性。
（2）圆度公差：用于描述一个圆形要素与其公差带之间的圆度关系。
（3）直线度公差：用于描述直线要素与其公差带之间的直线度关系。
（4）轴线度公差：用于描述轴线要素与其公差带之间的轴线度关系。
（5）角度公差：用于描述两个零件间或零件内的角度关系。
三、几何公差的计算和应用方法在实际工程中，几何公差的计算和应用主要包括以下几个方面：1. 基准确定在几何公差的设计中，首先要确定合适的基准。
基准的选取关系到几何公差的计算和应用准确性，因此需要综合考虑零件功能性、制造工艺以及成本等因素。
2. 公差链法则公差链法则是几何公差计算的基本原则，它通过将各个公差要素串接起来，从而确定最终零件的公差范围。
在进行公差链计算时，要注意各个要素之间的相互关系，避免误差的累积。
3. 几何公差的应用几何公差的应用可以通过以下几个步骤完成：（1）确定公差带和公差尺寸，将零件的实际尺寸与公差带进行比较。
（2）控制公差带内的几何形状，确保零件的功能性和可靠性。
（3）使用适当的测量工具和方法进行检验，以确保零件的质量符合要求。
四、几何公差的重要性和应用案例1. 重要性几何公差在机械工程中具有重要的作用，它能够保证零件的功能性和可靠性，提高产品的工作效率。
几何公差的合理应用还能够减少制造成本，提高生产效率。
2. 应用案例几何公差在实际工程中有着广泛的应用。
例如，在汽车制造中，几何公差能够确保车身的平整度和尺寸精度，提高汽车的乘坐舒适性；在航空航天领域，几何公差能够保证飞机零件的准确性和可靠性，确保飞机的飞行安全。
