第三讲 热网系统形式

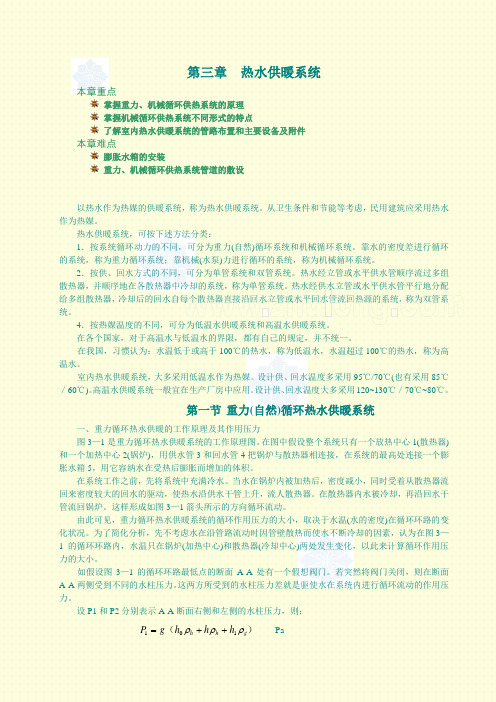

第三章 热水供暖系统本章重点掌握重力、机械循环供热系统的原理掌握机械循环供热系统不同形式的特点了解室内热水供暖系统的管路布置和主要设备及附件本章难点膨胀水箱的安装重力、机械循环供热系统管道的敷设以热水作为热媒的供暖系统，称为热水供暖系统。

从卫生条件和节能等考虑，民用建筑应采用热水作为热媒。

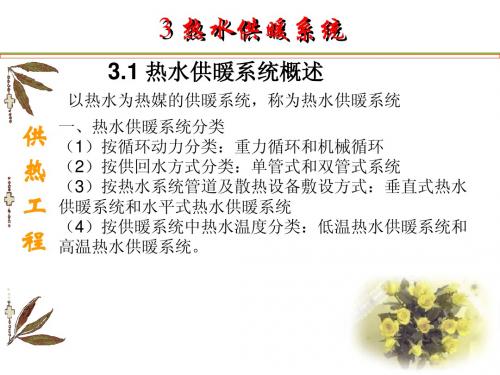

热水供暖系统，可按下述方法分类：1．按系统循环动力的不同，可分为重力(自然)循环系统和机械循环系统。

靠水的密度差进行循环的系统，称为重力循环系统；靠机械(水泵)力进行循环的系统，称为机械循环系统。

2．按供、回水方式的不同，可分为单管系统和双管系统。

热水经立管或水平供水管顺序流过多组散热器，并顺序地在各散热器中冷却的系统，称为单管系统。

热水经供水立管或水平供水管平行地分配给多组散热器，冷却后的回水自每个散热器直接沿回水立管或水平回水管流回热源的系统，称为双管系统。

4．按热媒温度的不同，可分为低温水供暖系统和高温水供暖系统。

在各个国家，对于高温水与低温水的界限，都有自己的规定，并不统一。

在我国，习惯认为：水温低于或高于100℃的热水，称为低温水，水温超过100℃的热水，称为高温水。

室内热水供暖系统，大多采用低温水作为热媒。

设计供、回水温度多采用95℃/70℃(也有采用85℃／60℃)。

高温水供暖系统一般宜在生产厂房中应用。

设计供、回水温度大多采用120~130℃／70℃~80℃。

第一节 重力(自然)循环热水供暖系统一、重力循环热水供暖的工作原理及其作用压力图3—1是重力循环热水供暖系统的工作原理图。

在图中假设整个系统只有一个放热中心1(散热器)和一个加热中心2(锅炉)，用供水管3和回水管4把锅炉与散热器相连接，在系统的最高处连接一个膨胀水箱5，用它容纳水在受热后膨胀而增加的体积。

在系统工作之前，先将系统中充满冷水。

当水在锅炉内被加热后，密度减小，同时受着从散热器流回来密度较大的回水的驱动，使热水沿供水干管上升，流人散热器。

第三章室内热水供暖系统第一节：室内热水供暖系统概述室内热水供暖系统是一种常见的供暖方式，通过将热水传输到室内，提供舒适的温暖环境。

它被广泛应用于住宅、办公楼以及其他各种建筑物中。

本文将对室内热水供暖系统进行详细的介绍和分析。

第二节：室内热水供暖系统的组成部分室内热水供暖系统由多个组成部分构成。

首先是热源，通常是一种燃烧设备，如锅炉或热水器。

燃烧设备利用燃气或其他燃料加热水。

然后，热水通过管道输送到建筑物内部。

在室内，水会经过暖气片或者地暖系统进行散热，最终将房间内的温度提高到所需的水平。

第三节：室内热水供暖系统的工作原理室内热水供暖系统的工作原理相对简单。

首先，燃烧设备产生热能，将水加热到一定温度。

然后，热水通过管道输送到不同的房间。

在房间内部，热水在散热设备中释放热量，使空气温暖起来。

最终，室内的温度达到设定的目标。

第四节：室内热水供暖系统的优势相比其他供暖方式，室内热水供暖系统具有一些明显的优势。

首先，它可以提供稳定的供暖效果。

由于热水通过管道传输，在不同的房间中可以均匀分布热量，使得室内温度更加一致。

其次，室内热水供暖系统可以与其他设备（如空调）相结合，提供全年舒适的室温环境。

此外，它还可以根据需要进行分区控制，节约能源和费用。

第五节：室内热水供暖系统的应用领域室内热水供暖系统广泛应用于不同的领域。

在住宅方面，许多家庭选择使用室内热水供暖系统来提供温暖的冬季环境。

此外，商业建筑、办公楼和酒店等场所也普遍采用室内热水供暖系统。

室内热水供暖系统可以满足各种建筑物的供暖需求，并且在节能和环保方面具有潜力。

第六节：室内热水供暖系统的维护和保养为了确保室内热水供暖系统的正常运行，定期的维护和保养工作是必不可少的。

首先，需要检查和清洁燃烧设备，以确保热水的生产过程正常。

其次，要检查管道和暖气片或者地暖系统的运行情况，确保没有漏水或其他问题。

此外，定期检查温控设备和系统调节器的工作状态，确保室内温度可以按照设定进行调节。

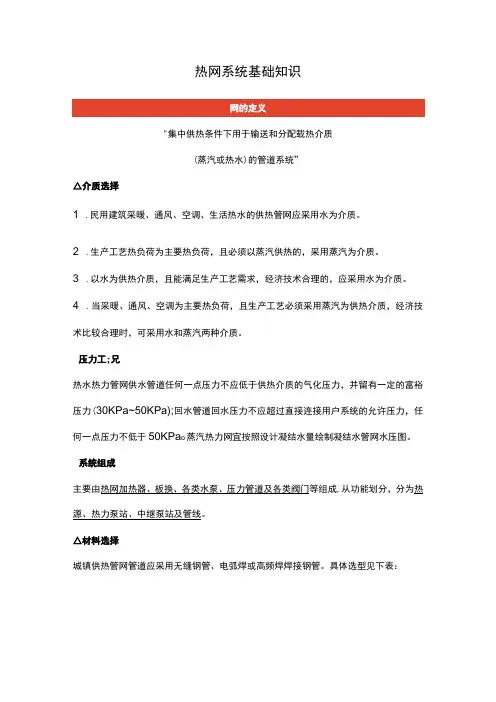

热网系统基础知识"集中供热条件下用于输送和分配载热介质(蒸汽或热水)的管道系统”△介质选择1 .民用建筑采暖、通风、空调、生活热水的供热管网应采用水为介质。

2 .生产工艺热负荷为主要热负荷，且必须以蒸汽供热的，采用蒸汽为介质。

3 .以水为供热介质，且能满足生产工艺需求，经济技术合理的，应采用水为介质。

4 .当采暖、通风、空调为主要热负荷，且生产工艺必须采用蒸汽为供热介质，经济技术比较合理时，可采用水和蒸汽两种介质。

压力工;兄热水热力管网供水管道任何一点压力不应低于供热介质的气化压力，并留有一定的富裕压力(30KPa~50KPa);回水管道回水压力不应超过直接连接用户系统的允许压力，任何一点压力不低于50KPa o蒸汽热力网宜按照设计凝结水量绘制凝结水管网水压图。

系统组成主要由热网加热器、板换、各类水泵、压力管道及各类阀门等组成,从功能划分，分为热源、热力泵站、中继泵站及管线。

△材料选择城镇供热管网管道应采用无缝钢管、电弧焊或高频焊焊接钢管。

具体选型见下表：凝结水管道宜采用具有防腐内衬、内防腐涂层的钢管或非金属管道。

△设计要点专业术语1输送干线：热源至主要负荷区，长度超过2km 且无分支管的干线。

2 .输配干线：有分支管接出的干线。

3 .多热源供热系统：具有多个热源的供热系统。

4 .多热源分别运行：在采暖或供冷期，用阀门将供热系统分隔成多个单热源供热系统，分别供热的运行方式。

5 .多热源解列运行：在采暖或供冷期，基本热源首先运行，待满负荷后，分隔出部分管网划归尖峰热源供热，并随气温变化，逐步扩大或缩小划出的管网范围，使基本热源在运行期间接近满负荷的运行状态。

6 .多热源联网运行：在采暖或供冷期，基本热源首先运行，待满负荷后，尖峰热源投入与基本热源共同为管网供热的运行方式。

基本热源在运行期间保持满负荷，尖峰热源承担随气温变化而增减的负荷。

7 .最低供热保证率保证事故工况下用户采暖设备不冻坏的最低供热量和设计供热量的比率。

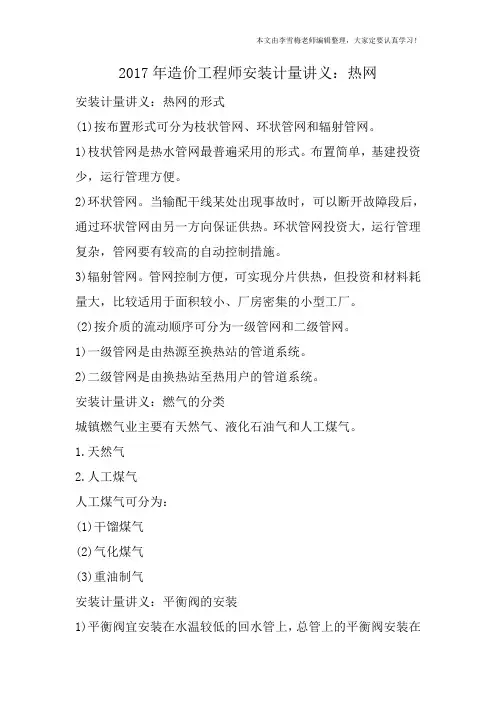

2017年造价工程师安装计量讲义：热网
安装计量讲义：热网的形式
(1)按布置形式可分为枝状管网、环状管网和辐射管网。

1)枝状管网是热水管网最普遍采用的形式。

布置简单，基建投资少，运行管理方便。

2)环状管网。

当输配干线某处出现事故时，可以断开故障段后，通过环状管网由另一方向保证供热。

环状管网投资大，运行管理复杂，管网要有较高的自动控制措施。

3)辐射管网。

管网控制方便，可实现分片供热，但投资和材料耗量大，比较适用于面积较小、厂房密集的小型工厂。

(2)按介质的流动顺序可分为一级管网和二级管网。

1)一级管网是由热源至换热站的管道系统。

2)二级管网是由换热站至热用户的管道系统。

安装计量讲义：燃气的分类
城镇燃气业主要有天然气、液化石油气和人工煤气。

1.天然气
2.人工煤气
人工煤气可分为：
(1)干馏煤气
(2)气化煤气
(3)重油制气
安装计量讲义：平衡阀的安装
1)平衡阀宜安装在水温较低的回水管上，总管上的平衡阀安装在
供水总管水泵后。

2)平衡阀尽可能安装在直管段上。

3)注意新系统与原系统水流量的平衡。

4)不应随意变动平衡阀开度。

5)系统增设或取消环路时应重新调试整定 2017年造价工程师1月份各科目学习计划。
