浅析换热站供热自动化控制系统

论换热站电气自控系统摘要：电气自控系统在现代换热站中扮演着关键角色，它通过自动监测、控制和调节各种工程参数，提高了能源效率、确保了系统的稳定性，并为可持续发展做出了贡献。

本文首先概述了电气自控系统的定义、原理和工作流程，然后深入探讨了其在换热站中的应用。

这些应用包括能源效率提高、稳定性增强、精确控制、实时监测与警报以及远程监控。

同时，文章也探讨了电气自控系统面临的挑战，如成本问题、技术复杂性和数据安全性，并提出了未来发展趋势，包括智能化、可再生能源整合和大数据应用。

通过深入了解电气自控系统，我们可以更好地理解其在能源管理和可持续发展中的关键作用，为更高效的换热站运行提供了新的思路和机会。

关键词：换热站；电气自控系统；探讨引言换热站作为城市供热和供冷系统的核心，承担着为数不少的家庭和企业提供热能和冷却服务的使命。

然而，在不断增长的能源需求和环境保护的压力下，提高能源效率、降低碳排放以及确保系统的可持续性已经成为亟待解决的问题。

电气自控系统作为一种先进的自动化技术，在换热站中的应用日益受到重视。

它通过实时监测、精确控制和智能决策，为换热站带来了新的机遇和挑战。

本文旨在深入探讨电气自控系统在换热站中的作用和应用，以及其对能源效率和可持续发展的积极影响。

通过对这一关键技术的研究和理解，我们可以更好地应对城市化进程中的能源管理挑战，实现更环保和高效的供热与供冷服务。

一、定义与原理电气自控系统是一种用于监测、控制和调节各种工程系统的自动化系统，其基本原理是通过传感器、控制器和执行器等组成部分实时获取系统参数数据，然后根据预定的控制策略进行决策和控制，以维持系统的稳定性和优化性能。

电气自控系统的基本原理是反馈控制，它通过不断地比较实际测量值与预定目标值之间的差异，然后采取相应的措施来调整系统的操作。

常见的控制策略包括比例-积分-微分（PID）控制、模糊逻辑控制和模型预测控制等。

二、电气自控系统的设计和原理电气自控系统是一种复杂的系统，由传感器、控制器和执行器组成，旨在监测和调节换热站中的各种参数，例如温度、流量、压力等。

浅析集中供热自动化系统的协调与控制摘要：为了集中供热更加节能降耗、更加方便管理，在充分考虑到锅炉、热网设备、工艺现状及控制要求的前提下，提出各热力站分散就地控制、中控室集中监控调度、总体协调的控制方案。

经实践证明该系统将大幅度的降低供热企业成本，显著提高供热企业的经济效益。

关键词：集中供热；自动控制；供热自动化1 集中供热自动化系统的意义集中供热系统自控制技术的广泛应用，使热能得到高效地利用，降低供热成本，提高供热效率，使供热效果显著提高。

随着自控制技术的提高与完善，供热自控系统将实现智能化，将大流量，小温差、前段过热，末端冷、热能利用率低的传统运行模式，转变为小流量、大温差、热网平衡的经济运行模式；实现通过数据模块将用户室内温度、供水温度、流量、调节阀开度等数据相关联动，自动控制，使整个供热系统分时段变流量调节，最终供热系统达到最佳运行状态。

2 集中供热自动化系统的组成2.1集中供热自动化系统根据供热系统的组成可将集中供热系统的自控部分为热源部分、管网及中继泵站和热力站部分。

这几部分并不是孤立地运行，而是相互结合构成的联动系统。

它包括调度中心，数据远传系统和热力站控制系统。

数据远传系统是连接调度中心和热力站控制系统的桥梁。

2.2集中供热系统的热计量集中供热系统的热计量根据使用者的不同可分为热用户的计量、热力站的计量及热源出口的计量。

3 自动化控制在供热系统中的应用3.1自动控制系统远程监控供热远程自动监控方式具有节约大量电缆、节省安装费用、节约材料、可靠性高、组态灵活等优点。

目前，计算机网络技术已经普遍应用于热网自动化控制系统中，智能化电气设备也有了较快的发展，这些都为热网自控运行奠定了良好的基础。

现场总线监控方式使系统设计更加有针对性，对于不同的间隔可以有不同的功能，这样可以根据间隔的情况进行设计。

采用这种监控方式除了具有远程监控方式的全部优点外，还可以减少大量的隔离设备。

城市供热管网无线远程监控系统由系统中的传感器来完成对监测因子的监测与汇总、转换、传输等工作，监测因子包括温度、压力、流量等，这些监测因子由测控终端使用不同的方法进行测量获得一个非常准确的测量数据，此结果通过数据处理转换后经由GPRS 网络向监控中心传输数据，监控中心来实现数据的接收、过滤、存储、处理、统计分析并提供实时数据查询等任务，当温度或压力超过设定范围时，自动开启或关闭电动调节阀。

浅析热力站自动化控制的实现与改进措施1.赵海霞2、尚劲松1、杨树贞2.1、山东省肥城市城市热力有限公司山东省肥城市2716002、青岛科技大学自动化学院山东省青岛市266061摘要：想要实现热力站自动化控制不仅需要将现目前先进的信息技术积极利用起来，还需要有一级管网温度控制系统的配合，才能实现全面监控和远程控制等功能，展现出自动化控制系统对热力站发展的优势作用。

但是受我国技术和其他因素的影响，我国在热力站自动化控制系统的使用中还存在一定问题，本文简单分析自动化控制系统应用到电热站中的必要性，并提出如何在电热站中实现自动化控制，并针对现目前自动化控制系统在运行中存在的问题提出相应改进措施，希望能供专业人士参考。

关键词：热力站；自动化控制；改进将自动化控制系统应用到供热系统中不论是对供热站的经济效益，还是对用户的使用体验感来说都有非常积极的作用[1]。

自动化控制系统的加入还能很大程度节约能源，更能符合我国目前节能环保的发展理念。

能让热力站的发展和工作更加稳定，随着社会不断发展，自动化控制系统的积极效果会愈发突出。

1.自动化控制在热力站中的必要性1.1热力站供热系统存在的问题自供热系统出现在我国市场中，一直都面临着较为严峻的管理问题，其中主要表现为用户指标、需求和参数等复杂多样，加上这些数据需要进行相应分析之后才能使用，传统的供热系统中这些数据都是依靠人工处理，由于能力和工作人员的数量有限，数据处理的效率非常低。

再加上不能及时确定消耗量，资源的浪费会加大城市的污染。

由于人工处理数据的效率较低，不能及时满足用户对热量相关的需求，时间长了就会导致很多用户不满，会影响到热力站的整体经济效益。

基于此，想要让热力站在市场中持续发展，就需要将目前存在的管理问题有效解决，采用科学的方式和方法展开数据的分析工作，提高工作和管理效率，才能进一步把提高用户的体验感。

1.2自动化控制系统的优势自动化控制技术是我国科技技术不断发展产生的新产物，经过了多年的发展，此项技术发展愈发成熟，在各个行业和领域中都得到了广泛应用。

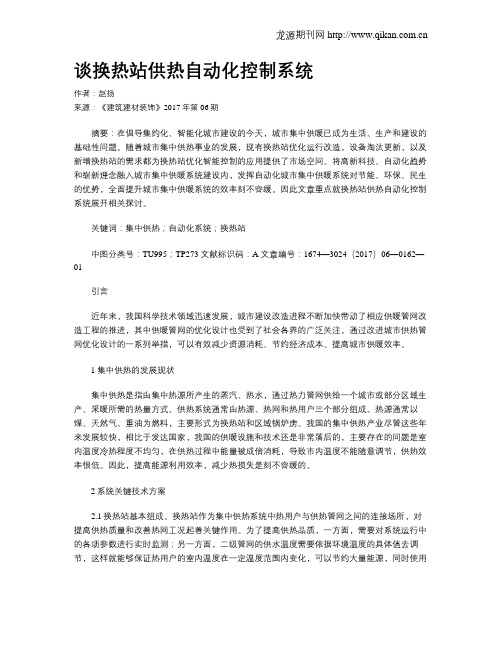

谈换热站供热自动化控制系统作者：赵扬来源：《建筑建材装饰》2017年第06期摘要：在倡导集约化、智能化城市建设的今天，城市集中供暖已成为生活、生产和建设的基础性问题。

随着城市集中供热事业的发展，现有换热站优化运行改造，设备淘汰更新，以及新增换热站的需求都为换热站优化智能控制的应用提供了市场空间。

将高新科技、自动化趋势和崭新理念融入城市集中供暖系统建设内，发挥自动化城市集中供暖系统对节能、环保、民生的优势，全面提升城市集中供暖系统的效率刻不容缓。

因此文章重点就换热站供热自动化控制系统展开相关探讨。

关键词：集中供热；自动化系统；换热站中图分类号：TU995；TP273 文献标识码：A 文章编号：1674—3024（2017）06—0162—01引言近年来，我国科学技术领域迅速发展，城市建设改造进程不断加快带动了相应供暖管网改造工程的推进，其中供暖管网的优化设计也受到了社会各界的广泛关注，通过改进城市供热管网优化设计的一系列举措，可以有效减少资源消耗、节约经济成本、提高城市供暖效率。

1集中供热的发展现状集中供热是指由集中热源所产生的蒸汽、热水，通过热力管网供给一个城市或部分区域生产、采暖所需的热量方式。

供热系统通常由热源、热网和热用户三个部分组成。

热源通常以煤、天然气、重油为燃料，主要形式为换热站和区域锅炉房。

我国的集中供热产业尽管这些年来发展较快，相比于发达国家，我国的供暖设施和技术还是非常落后的，主要存在的问题是室内温度冷热程度不均匀，在供热过程中能量被成倍消耗，导致市内温度不能随意调节，供热效率很低。

因此，提高能源利用效率，减少热损失是刻不容缓的。

2系统关键技术方案2.1换热站基本组成。

换热站作为集中供热系统中热用户与供热管网之间的连接场所，对提高供热质量和改善热网工况起着关键作用。

为了提高供热品质，一方面，需要对系统运行中的各项参数进行实时监测；另一方面，二级管网的供水温度需要依据环境温度的具体值去调节，这样就能够保证热用户的室内温度在一定温度范围内变化，可以节约大量能源，同时使用户的生活和工作环境更加宜人。

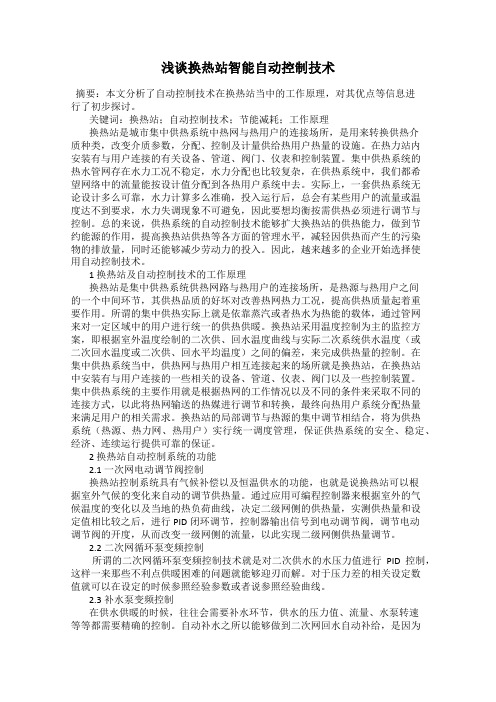

浅谈换热站智能自动控制技术摘要：本文分析了自动控制技术在换热站当中的工作原理，对其优点等信息进行了初步探讨。

关键词：换热站；自动控制技术；节能减耗；工作原理换热站是城市集中供热系统中热网与热用户的连接场所，是用来转换供热介质种类，改变介质参数，分配、控制及计量供给热用户热量的设施。

在热力站内安装有与用户连接的有关设备、管道、阀门、仪表和控制装置。

集中供热系统的热水管网存在水力工况不稳定，水力分配也比较复杂，在供热系统中，我们都希望网络中的流量能按设计值分配到各热用户系统中去。

实际上，一套供热系统无论设计多么可靠，水力计算多么准确，投入运行后，总会有某些用户的流量或温度达不到要求，水力失调现象不可避免，因此要想均衡按需供热必须进行调节与控制。

总的来说，供热系统的自动控制技术能够扩大换热站的供热能力，做到节约能源的作用，提高换热站供热等各方面的管理水平，减轻因供热而产生的污染物的排放量，同时还能够减少劳动力的投入。

因此，越来越多的企业开始选择使用自动控制技术。

1 换热站及自动控制技术的工作原理换热站是集中供热系统供热网路与热用户的连接场所，是热源与热用户之间的一个中间环节，其供热品质的好坏对改善热网热力工况，提高供热质量起着重要作用。

所谓的集中供热实际上就是依靠蒸汽或者热水为热能的载体，通过管网来对一定区域中的用户进行统一的供热供暖。

换热站采用温度控制为主的监控方案，即根据室外温度绘制的二次供、回水温度曲线与实际二次系统供水温度（或二次回水温度或二次供、回水平均温度）之间的偏差，来完成供热量的控制。

在集中供热系统当中，供热网与热用户相互连接起来的场所就是换热站，在换热站中安装有与用户连接的一些相关的设备、管道、仪表、阀门以及一些控制装置。

集中供热系统的主要作用就是根据热网的工作情况以及不同的条件来采取不同的连接方式，以此将热网输送的热媒进行调节和转换，最终向热用户系统分配热量来满足用户的相关需求。

换热站的局部调节与热源的集中调节相结合，将为供热系统（热源、热力网、热用户）实行统一调度管理，保证供热系统的安全、稳定、经济、连续运行提供可靠的保证。

换热站供热自动化控制系统的原理及应用探讨作者：陈鑫冯立来源：《科学与财富》2020年第21期摘要：换热站是将一次管网提供的高温热量进行二次转换，进而供给终端用户，以满足用户的基本生活需求。

近年来，换热站运行系统逐步实现了自动化管理，该系统不仅降低了能源消耗量，减少了环境污染，而且供热效果较之过去相比，有了显著提升。

因此，本文分析了换热站供热自动化控制系统的结构和工作原理，详细探讨了换热站供热自动化控制系统的应用方式。

关键词：换热站;供热;自动化控制系统为了提升供暖质量，减少资源能源浪费，热力公司不断提升自动化技术水平，优化自动化控制系统的各方面性能，积极响应国家关于“节能降耗、绿色环保”的号召，并取得了阶段性成果。

借助于自动化控制系统实时监控的功能，供热全过程实现了透明化管理，尤其在温度与热量控制方面，实现了一次达标、一次通过的愿景，用户满意率呈现出逐年升高态势。

1换热站供热自动化控制系统的结构组成与工作原理1.1;;;; 结构组成换热站供热自动化控制系统主要包括：传感器、测量仪表、执行机构、PLC、现场液位计以工控机等结构组成。

其中测量装置主要对换热站的运行状态以及各项运行参数进行测量，测量参数涵盖一次供温温度、二次供水温度、二次供水流量、用户暖气温度以及二次回水温度等参数。

执行机构对供暖锅炉传输蒸汽管道的开关阀门进行有效控制。

而 PLC 则是接收换热站控制系統传输来的数据信息，并对其进行运算和处理，然后借助于I/O 模块，写入自动运行控制程序，进而完成变频器、电动调节阀以及补水泵的相关动作行为。

现场液位计主要测量补水箱内的液位高低，工控机则是有效监测系统运行过程中的各项参数，如果发现运行异常，工控机的报警装置会发出报警信号。

换热站的控制柜对循环水泵以及补水泵进行有效控制，运行模式包括手动、自动、工频以及变频。

而保障换热器正常运转的独立运行程序则存储在 PLC 内，在运行时，无需借助于上位机的监控管理软件。

浅析城市供暖系统的自动化控制与节能减排城市供暖系统是城市生活中不可或缺的重要设施，它直接关系到人民的生活质量和城市的节能减排。

随着科技的不断进步，城市供暖系统的自动化控制和节能减排已经成为供暖系统改善的重要方向。

本文将从自动化控制和节能减排两个方面，浅析城市供暖系统的发展和现状，并探讨未来的发展方向。

一、城市供暖系统的自动化控制1. 传统供暖系统存在的问题传统的城市供暖系统存在着很多问题，比如管网老化、传统阀门控制、温度不均衡等，这些问题导致了供暖系统的能源浪费和使用不便。

为了提高供暖系统的效率和便利性，自动化控制技术开始应用于城市供暖系统中。

2. 自动化控制技术的应用自动化控制技术可以对供暖系统的运行进行实时监测和调节，提高系统的运行效率和稳定性。

通过传感器监测室内外温度、湿度等参数，控制系统自动调节供热温度和循环泵的速度，实现对供暖系统的精准控制。

利用现代化的自动化控制系统，可以实现对供暖系统的远程监控和操作，提高了系统的可靠性和便捷性。

3. 自动化控制技术的优势自动化控制技术的应用可以有效提高城市供暖系统的运行效率和节能减排能力。

通过自动化控制，可以实现对供暖系统的精细化管理，减少了能源的浪费和排放的污染，同时提高了用户的舒适度和便利性。

自动化控制技术的应用，对于提升城市供暖系统的整体竞争力和可持续发展具有重要意义。

二、城市供暖系统的节能减排1. 能源利用的优化城市供暖系统的节能减排工作主要集中在提高能源利用效率上。

在燃煤锅炉供暖系统中，通过对锅炉燃烧的优化调节，可以减少燃煤的消耗和烟气排放。

结合自动化控制技术，对供暖系统进行全面的能源利用优化，提高了能源的利用效率和系统的清洁程度。

2. 新能源的应用随着新能源技术的不断发展，城市供暖系统也开始逐渐引入新能源，如太阳能、地热能等。

这些新能源在供暖系统中的应用，不仅可以降低系统的能耗和环境污染，还可以有效提升系统的可持续发展能力。

3. 微电网的建设为了进一步提高城市供暖系统的节能减排能力，一些地区开始建设微电网供暖系统。

浅析城市供暖系统的自动化控制与节能减排随着我国城市化进程的加速，城市供暖系统的建设和运行成为了一个重要的议题。

为了适应城市规模扩大和环境保护的要求，城市供暖系统的自动化控制和节能减排成为了供暖系统运行管理的重要内容。

本文将从城市供暖系统的自动化控制和节能减排两个方面进行浅析，介绍城市供暖系统在自动化控制和节能减排方面的一些主要技术和措施。

一、城市供暖系统的自动化控制城市供暖系统是一个由集中供热设备、管网输热设备和用户端的散热设备组成的复杂系统。

为了使整个供暖系统能够高效运行，需要对其进行自动化控制。

城市供暖系统的自动化控制主要包括以下几个方面：1. 控制策略优化控制策略优化是城市供暖系统自动化控制的重要内容。

通过对供暖系统运行过程中各种参数和信号的采集、处理和分析，可以实现对供暖系统的优化控制，使系统运行更加稳定和高效。

可以根据室内外温差、用热负荷和环境温度等因素，实现对集中供热设备、管网输热设备和用户端散热设备的灵活调控，从而实现对整个供暖系统的优化运行。

2. 设备联动控制3. 远程监控与管理随着信息技术的发展，远程监控与管理成为了城市供暖系统自动化控制的重要手段。

通过远程监控与管理，可以实现对供暖系统的远程实时监测和远程实时控制。

这不仅可以实现对供暖系统的及时跟踪和管理，还可以为供暖系统的运行提供可靠的数据支持和技术保障。

二、城市供暖系统的节能减排在当前环境保护和能源节约的背景下，城市供暖系统的节能减排成为了供暖系统运行管理的重要内容。

城市供暖系统的节能减排主要包括以下几个方面：1. 节能技术应用通过节能技术的应用，可以实现对城市供暖系统的能耗减少和运行成本的降低。

可以通过采用高效集中供热设备、优化管网输热系统和提高用户端散热设备的节能水平，来实现对供暖系统的节能改造和优化升级。

2. 智能控制与管理通过智能控制与管理，可以实现对城市供暖系统的智能调节和运行，从而提高供暖系统的运行效率和节能减排效果。

浅谈换热站供热自动化控制系统贾岚玥1苗珩2大连热电工程设计有限公司，辽宁大连 116021摘要：随着我国经济的不断发展和人们生活水平的提高，人们对供暖要求也在不断提高。

换热站供热系统更加注重提高用户的供热质量，减少能源的浪费。

自动化控制系统的应用满足换热站供热的需求而得到广泛应用，不仅能够保证供热质量，满足用户供热需求，还能够节约能源，降低成本，为企业获得更高的经济效益，因此，对换热站供热自动化控制系统进行研究很有必要。

关键词：换热站；供热；自动化控制系统中图分类号：TP273.5 文献标识码：A 文章编号：1671-5810（2015）62-0077-02供热系统自动控制系统可以很好的实现节约能源、扩大供热能力、减轻污染物排放、提高管理水平、减少劳动力等优点，因此越来越多的热力公司采用接纳供热系统自动控制技术。

1 换热站的工作原理集中供热是以热水或蒸汽为热能载体，通过管网为一个区域的所有热用户供热。

集中供热系统是由热源、热用户和热网三部分组成。

由于供热系统中热用户的热负荷并不是恒定的，如供暖通风热负荷随室外气象条件变化、热水供应和门窗开启频率等因素变化。

要保证供热质量，满足各热用户要求，并使热能的配置合理，就要对供热系统进行运行调节一一也就是供热调节。

根据供热调节地点不同，供热调节可分为集中调节、局部调节和个体调节三种调节方式。

集中调节在热源处或供热网处进行。

局部调节在换热站或热用户引入口进行，个体调节直接在散热设备处进行调节。

集中供热调节容易实施，运行管理方便，是最主要的供热调节方法。

集中供热系统中换热站是供热网路与热用户的连接场所，在其内安装有与用户连接的有关设备、管道、阀门、仪表和控制装置。

它的作用是根据热网工况和不同的条件，采用不同的连接方式，将热网输送的热媒加以调节、转换，向热用户系统分配热量以满足用户的需求；同时还应根据需要，进行集中计量、检测供热热媒的参数和数量。

根据规模和设置地点不同，换热站又可分为首站、区域换热站、集中换热站和用户换热站。
