楼宇可视对讲、家庭联网报警系统设计/安装/调试/使用说明书ISO-9001国际质量体系认证一．系统、产品分类及功能概述系统用线标准：各系统用线标准，是在电源线符合标准配置的情况下制定的：（参照：各系统用线标准及电源配置标准一览表“表3”）1．联网线用线标准：A．音频信号线：采用RVVP3*1.0mm2铜芯屏蔽防水线；最大传输距离1800米。
B．视频线：采用SYV75-5防水铜芯同轴电缆线；每隔600米使用一台视频放大器，最多用两台，最大传输距离1800米,2．单元内系统用线标准：A．门口机到电源箱电源线：·距离<10米时，采用RVV0.5mm2铜芯线。
·距离<30米时，采用RVV1.0mm2铜芯线。
在SW61可视对讲系统中：·音频信号线：主线（4芯）+入户线（4芯）长度＜80m（楼层前30米+6层+入户30米）时，采用RVV4*0.5 mm2铜芯线。
·视频信号线：主线采用SYWV75-5同轴铜芯电缆线，入户线可采用SYWV75—3同轴铜芯电缆线·视频电源线：主线（2芯）+入户线（2芯）长度＜80m（楼层前30米+6层+入户30米）时，采用RVV2*0.5mm2铜芯线。
三. 产品安装与系统开通注意事项（一）．产品安装注意事项：1．门口机的安装：门口机可以嵌装于门体上或使用暗装盒安装于墙体上；门口机在单元门上嵌装时，需向门厂提供开口尺寸，36型门口机可以正面和侧面固定；侧装时，使用专用铁片固定于单元门上；可视门口机摄像头距地高度应在1.5米左右，注意防雨，防潮，防阳光直射，安装牢固。
2．电源的安装：电源可安装于楼道、弱电箱或弱电井内，注意防水、防潮、防盗、要接地良好；电源箱上所带的白色平行线用于连接220V交流市电；后备电池采用6V×2免维护蓄电池，在无交流电时，系统可由后备电池进行供电。
3．室内机的安装：室内机安装时，用配置的安装螺丝把相应的室内机挂板固定于室内的适当位置，挂板要安装牢固，安装高度应在1.5米左右，注意固定室内机时勿使室内机变形。
ETY2000 可视对讲系统安装调试手册深圳易天元网络控制有限公司前言感谢您选购易天元ETY2000可视对讲系统，为了使您能够顺利安装使用本系统，请在安装使用之前，仔细阅读本手册。
自您购买易天元产品起，您将享受我们全方位的跟踪服务为深圳易天元网络控制有限公司所属商标。
版权所有除非经版权法许可，否则未经事先书面许可不得以任何媒体形式复制、改编和翻译。
本手册中提及的产品性能及规格，如有变动，恕不令行通知。
可及时光临本公司网站下载最新资料。
所有图例仅供参考,以实物为准。
目录1、系统特点2、系统功能二、第二章系统配置指南1、电源配置说明2、线材配置说明3、布线注意事项4、接线方式与工艺三、第三章系统装置介绍⏹管理中心机⏹围墙机⏹单元门口机⏹室内分机⏹辅助设备1、楼层控制器2、单元联网控制器3、主机选择器4、联网交换机5、信息收发器6、中心适配器7、系统电源四、第三章可视对讲应用接线图例五、第五章器材安装方法1、设备安装一般要求2、安装标准图例3、管理机4、围墙机5、单元门口主机6、室内分机7、辅助设第一章系统概述1.系统特点⏹组网优势➢户户隔离：音、视频信号、电源户户完全隔离，视频可以做到与点对点效果相同➢优点：✓户与户之间互不影响，一户进户全短路其他户正常工作✓优化系统阻抗匹配，改善图像与音质✓系统电源负荷降至最低✓有效防雷击、抗干扰➢两套系统：可视对讲与安防报警两套系统相互独立，安防报警不堵塞，符合国标GB12663《防盗报警控制器通用技术条件》和GB 50348-2004《安全防范工程技术规范》➢小区联网：联网采用交换技术，可以做到多通道，大型小区联网可以做到免调试➢挂机：挂机可以免调试⏹功能优势➢信息广播录音录像：✓信息广播：中心发信息到户，每户可存储500个字节以上✓录音录像：可扩展功能✓优点：分布式信息存储，不占用系统资源，信息发布与可视对讲、报警功能无冲突➢在线诊断：室内机被破坏、摘除或故障立即报警到中心➢调试诊断：安装调试中间设备有声/光指示，提供诊断功能➢占线提示：分机在监视和呼叫时，若系统占线，有声音提示占线⏹品质优势➢免提音质：免提音质好，有背景噪音自动抑制功能➢音视频质量：采用切换技术，信号平衡好，视频绝无失真、网纹、不同步、高层效果同样清晰➢分机铃声：和弦音乐，面板对讲按钮选择三种音乐和八档音量➢电源：电源具有短路和过载保护功能，标准普通功能可以做到16户一个电源➢防雷：整个网络分段隔离和保护，防雷效果好⏹成本优势➢节省线材：30米内入户采用一条屏蔽五类线，超过30米至100米需要电源线，可比传统厂家系统节省50％整个工程线材⏹标准优势➢国标安防：3C认证，8防区，可选无线滚码遥控，单防区撤布防，设撤防报到中心，中心具有事件记录，对讲不影响报警2.系统功能⏹可视对讲功能实现单元门口机与住户、单元门口机与管理中心、围墙机与管理中心机、围墙机与住户可视对讲；管理中心机与住户以及住与管理中心之间双向对讲；室内分机可同号码并机。

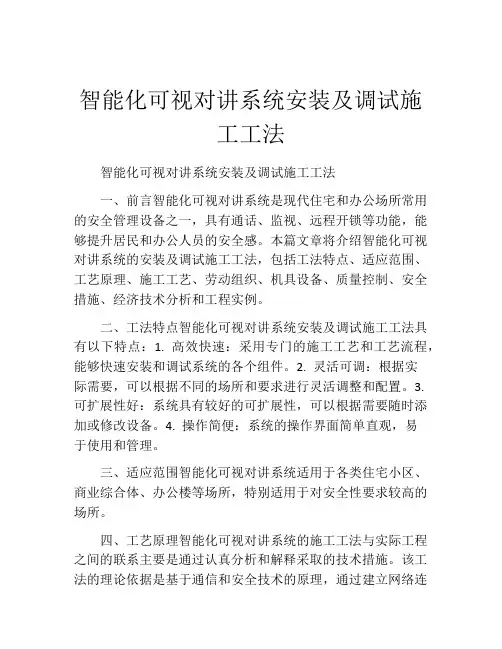

智能化可视对讲系统安装及调试施工工法智能化可视对讲系统安装及调试施工工法一、前言智能化可视对讲系统是现代住宅和办公场所常用的安全管理设备之一，具有通话、监视、远程开锁等功能，能够提升居民和办公人员的安全感。
本篇文章将介绍智能化可视对讲系统的安装及调试施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点智能化可视对讲系统安装及调试施工工法具有以下特点：1. 高效快速：采用专门的施工工艺和工艺流程，能够快速安装和调试系统的各个组件。
2. 灵活可调：根据实际需要，可以根据不同的场所和要求进行灵活调整和配置。
3. 可扩展性好：系统具有较好的可扩展性，可以根据需要随时添加或修改设备。
4. 操作简便：系统的操作界面简单直观，易于使用和管理。
三、适应范围智能化可视对讲系统适用于各类住宅小区、商业综合体、办公楼等场所，特别适用于对安全性要求较高的场所。
四、工艺原理智能化可视对讲系统的施工工法与实际工程之间的联系主要是通过认真分析和解释采取的技术措施。
该工法的理论依据是基于通信和安全技术的原理，通过建立网络连接和视频监控系统，实现对室内和室外的实时监控和通话功能。
五、施工工艺智能化可视对讲系统的施工工艺包括以下几个阶段：1. 设计方案的制定：根据实际项目需求，制定系统设计方案，包括设备配置、布线规划、设备安装位置等。
2.材料准备和采购：根据设计方案，准备所需的设备、电缆、配件等材料，并进行采购。
3. 现场布线：根据设计方案，进行设备的布线，包括电源线、信号线和网络线的敷设和连接。
4. 设备安装：将各个设备按照设计方案的位置进行安装，包括室内门口机、室外门口机、监视器等。
5. 调试测试：安装完成后，进行系统的调试和测试，确保各个设备的功能正常。
6.系统联调：将各个设备进行联调，确保相互之间能够正常通信和工作。
7. 操作培训：对系统的使用进行培训，让使用人员能够熟练使用系统的各项功能。
赛克新威楼宇可视对讲系统设计安装调试使用说明书楼宇可视对讲、家庭联网报警系统设计/安装/调试/使用说明书ISO-9001国际质量体系认证一．系统、产品分类及功能概述系统用线标准：各系统用线标准，是在电源线符合标准配置的情况下制定的：（参照：各系统用线标准及电源配置标准一览表“表3”）1．联网线用线标准：A．音频信号线：采用RVVP3*1.0mm2铜芯屏蔽防水线；最大传输距离1800米。
B．视频线：采用SYV75-5防水铜芯同轴电缆线；每隔600米使用一台视频放大器，最多用两台，最大传输距离1800米,2．单元内系统用线标准：A．门口机到电源箱电源线：·距离<10米时，采用RVV0.5mm2铜芯线。
·距离<30米时，采用RVV1.0mm2铜芯线。
在SW61可视对讲系统中：·音频信号线：主线（4芯）+入户线（4芯）长度＜80m（楼层前30米+6层+入户30米）时，采用RVV4*0.5 mm2铜芯线。
·视频信号线：主线采用SYWV75-5同轴铜芯电缆线，入户线可采用SYWV75—3同轴铜芯电缆线·视频电源线：主线（2芯）+入户线（2芯）长度＜80m（楼层前30米+6层+入户30米）时，采用RVV2*0.5mm2铜芯线。
三. 产品安装与系统开通注意事项（一）．产品安装注意事项：1．门口机的安装：门口机能够嵌装于门体上或使用暗装盒安装于墙体上；门口机在单元门上嵌装时，需向门厂提供开口尺寸，36型门口机能够正面和侧面固定；侧装时，使用专用铁片固定于单元门上；可视门口机摄像头距地高度应在 1.5米左右，注意防雨，防潮，防阳光直射，安装牢固。
2．电源的安装：电源可安装于楼道、弱电箱或弱电井内，注意防水、防潮、防盗、要接地良好；电源箱上所带的白色平行线用于连接220V交流市电；后备电池采用6V×2免维护蓄电池，在无交流电时，系统可由后备电池进行供电。
可视对讲安装调试说明一、穿管、下线1、门口主机安装说明：墙体安装预埋型门口主机安装高度是预埋盒上沿距地面1.56M，边沿距门口13CM。
防盗产门体安装主机上沿距地面1.56M。
进线预埋管应为20-25.入管方式最好为从门口主机预埋盒地部穿入(见图1)。
预埋管图表 12、层间分配与电源箱安装说明：有电井可走金属线槽、直通管、预埋管。
管径为20-25〔可根据管线长度而定〕。
和其它弱电线走同一金属线槽时〔如有视电线、宽带、等〕线槽中间应该加装金属隔板。
金属线槽应统做统一接地处理，假设无弱电井，水电同井应做好防水防湿处理。
电源箱、层间分配器、联网器，出线盒应该高于地面1.7M。
金属线槽层间分配器120盒1.4地面金属线槽多层住宅无井工程，使用预埋型层间分配器安装，安装高度应距顶棚30-40CM左右处，电源箱应采用预埋型。
明装型层间分配器金属箱穿管出线盒高度可参照预埋层间分配器的安装高度。
加装金属箱的层间分配器、预埋电源箱出线盒及穿管高度应该参照其它弱电箱高度，尽可能到达横平竖直。
预埋型层间分配器预埋尺寸：146mm*86mm*59mm电源箱预埋尺寸：209mm*259mm*84mm3、室内分机安装说明:室内分机的穿管布盒要充分考虑到强电开关安装高度，尽可能与其平行。
室内分机86盒与强电开关86盒之间应该保持相映距离。
距离最小不小于20-25CM(图2)。
强电开关室内分机86盒86盒图24、联网器安装说明:联网器的安装盒高装可参照面层间分配器的安装高度与安装说明。
二、线材要求可视对讲网络布线中所使用的布线线型和线径以下表为参考线型和线径，可以根据线路的最长距离距离等因素进行调整，以下为系统一般要求下的布线。
注意：可视对讲系统为弱电信号系统，布线时应注意远离强电系统，否那么将造成音视频信号干扰。
所选线色最好与连接线相同以方便安装。
可视对讲单元示意图：。
可视对讲系统调试方案一、调试方案概述可视对讲系统是一种集成了视频、语音、门禁等多种功能的智能安防系统，能够实现室内与室外的视频通话和远程开锁等功能。
在进行可视对讲系统的调试工作之前，我们需要了解系统的组成部分以及各组件之间的联动关系。
在调试过程中，通过逐项检查和调整各个组件的设置，确保系统能够正常运行。
本文将从整体构架、硬件设置、软件配置等方面，给出可视对讲系统的详细调试方案。
二、可视对讲系统调试流程1.系统整体构架调试-检查主机、室内机、室外机等设备是否接入正常。
-确认设备之间的联动关系是否正确，如视频通话、远程开锁等功能是否正常。
2.硬件设置调试-主机设置：确认主机所在的网络环境是否正常，确保主机与其他设备能够正常通信。
-室外机设置：确认室外机的摄像头是否能够正常工作，图像是否清晰。
-室内机设置：确认室内机的屏幕显示是否正常，声音是否清晰。
-电源设置：确认各个设备的电源接口是否正确插入，电源是否正常供电。
3.软件配置调试-IP地址设置：对于IP可视对讲系统，需要为每个设备设置固定的IP地址，确保设备能够正常互相通信。
-网络配置：检查网络参数的设置是否正确，如子网掩码、默认网关等。
-摄像头参数设置：调整摄像头的亮度、对比度等参数，确保图像清晰。
-声音参数设置：调整室内机的音量、音频输入输出等参数，确保声音清晰可听。
-事件触发配置：配置各个设备之间的触发事件关系，如按下室内机的开锁键是否能够触发室外机的开锁动作。
-远程访问配置：设置远程访问的账号和密码，确保只有授权人员能够远程访问系统。
4.联动功能调试-视频通话调试：测试主机与室内机、室内机与室外机之间的视频通话是否正常，图像是否清晰、声音是否流畅。
-远程开锁调试：测试远程开锁功能是否正常，即确认按下室内机的开锁键是否能够触发室外机的开锁动作。
5.安全性能调试-系统准确性调试：测试系统的准确性，确认系统能够正确识别访客身份并进行语音对讲。
-防拆报警调试：测试设备的防拆报警功能是否正常，即当设备被拆除时，系统是否能够报警并触发相应联动动作。
可视对讲系统的安装方法与调试技巧安装和调试可视对讲系统的方法和技巧一、施工要求1.门口主机应安装在视线水平的高度，建议高度为150cm （摄像头高度）。
2.不要将对讲系统安装在太阳直射、高温、雪霜、化学物质腐蚀或灰尘较多的地方。
3.所有的联网布线应采用双屏蔽超五类线，屏蔽层选用金属编织网。
4.屏蔽层应与系统的所有屏蔽层连接好，并作好接地处理。
5.联网布线最好采用串接方式，布线的线管尽量采用专用金属穿线管，管两端均应良好接地。
且应与强电电缆（如交流220伏、电梯线、有线电视线等）保持50cm以上的距离，以提高抗干扰和防雷能力。
6.为了系统的稳定和以后的检修方便，所有联网接线的线头不能放在管内或容易被水浸到的地方，接头处应作焊锡处理后用热缩管包好并做好防水防潮处理。
7.在主机接线入口处应考虑连接滴水线。
8.不要安装在背景噪声大于70dB的地方，否则室内机听筒噪声可能比较大。
9.安装过程中严禁带电操作。
10.所有连线接好后，反复检查安装无误方可通电。
11.在通电时，如发现有不正常情况，应立即切断电源，直至故障排除。
12.如系统不正常，断电后请分段检查。
如未查明故障原因，请通知代理销售商或厂家售后服务部，切勿自行修理或更换元件而造成系统损坏。
13.带门禁的主机初次使用的IC卡或ID卡需经过管理中心登记发卡之后方可使用。
二、设备安装要求1.安装设备前需对系统所有线路进行全面检查，是否存在断线或短路现象。
2.确认整个系统的线路无任何故障后，方可安装设备，接线的各接点必须加上焊锡。
3.安装设备时必须严格按照产品所附说明书或安装手册进行正确接线。
4.分机安装在住户室内适当的位置，通过线缆与外部设备连接。
不要将室内分机安装在太阳光直接照射的地方、高温或低温的环境（标准温度0--50℃）、滴水或潮湿的环境、灰尘比较大或空气污染严重的地方、背景噪声大于65dB的地方、有强磁场的地方（如非屏蔽音箱附近）或电磁干扰严重的地方（如电动机旁）。

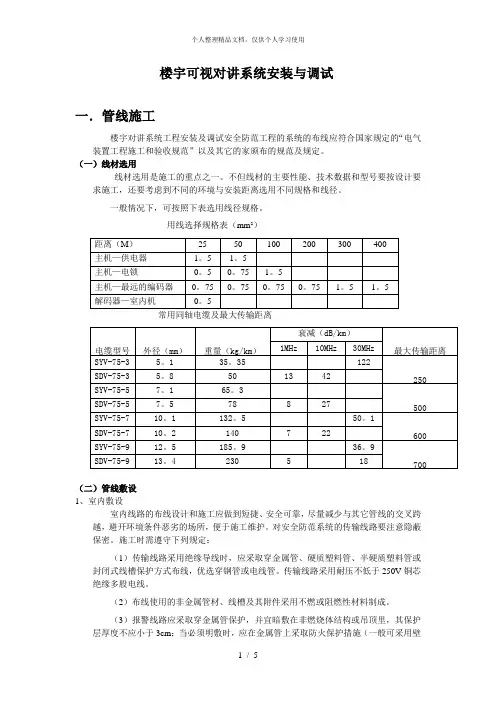

楼宇可视对讲系统安装与调试一．管线施工楼宇对讲系统工程安装及调试安全防范工程的系统的布线应符合国家规定的“电气装置工程施工和验收规范”以及其它的家颁布的规范及规定。
（一）线材选用线材选用是施工的重点之一。
不但线材的主要性能、技术数据和型号要按设计要求施工，还要考虑到不同的环境与安装距离选用不同规格和线径。
一般情况下，可按照下表选用线径规格。
用线选择规格表（mm²）（二）管线敷设1、室内敷设室内线路的布线设计和施工应做到短捷、安全可靠，尽量减少与其它管线的交叉跨越，避开环境条件恶劣的场所，便于施工维护。
对安全防范系统的传输线路要注意隐蔽保密。
施工时需遵守下列规定：（1）传输线路采用绝缘导线时，应采取穿金属管、硬质塑料管、半硬质塑料管或封闭式线槽保护方式布线，优选穿钢管或电线管。
传输线路采用耐压不低于250V铜芯绝缘多股电线。
（2）布线使用的非金属管材、线槽及其附件采用不燃或阻燃性材料制成。
（3）报警线路应采取穿金属管保护，并宜暗敷在非燃烧体结构或吊顶里，其保护层厚度不应小于3cm；当必须明敷时，应在金属管上采取防火保护措施（一般可采用壁厚大于25mm的硅酸钙筒或石棉、玻璃纤维保护筒。
但在使用耐热保护材料时，导线允许载流量将减少。
对硅酸钙保护筒，电流减少系数为0。
7；对石棉或玻璃纤维保护筒,电流减少系数为0。
6）。
（4）穿管绝缘导线或电缆的总截面积不应超过管内截面积40%。
敷设于封闭或线槽内的绝缘导线或电缆的总截面积不应大于线槽的净截面积的50%。
（5）不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。
（6）弱电线路的电缆竖井宜与强电电缆的竖井分别设置，如受条件限制必须合用时，弱电和强电线路应分别布置在竖井两侧。
（7）管内或线槽的穿线，应在建筑抹灰及地面工程结束后进行，在穿线前，应将管内或线槽内的积水及杂物清除干净，管内无铁屑及毛刺，切断口应锉平，管口应刮光。
大华楼宇对讲安装调试指导手册(内部版)1浙江大华技术股份有限公司2015年11月26日目录一、系统的介绍和产品的组成 (4)二、施工用线及注意事项 (5)三、系统接线技术要求 (6)四、设备安装篇 (7)4.1确定所需安装的产品、辅件等是否到位 (7)4.1门口机和室内机安装方式 (7)五、调试篇 (10)5.1全数字系统布线 (10)5.1.1门口机 (10)5.1.2数字室内机 (11)5.1.3小区联网的布线 (11)5.2 H700平台对应门口机和室内机配置 (11)5.2.1 门口机IP设置 (11)5.2.2 门口机设置 (11)5.2.3 SIP服务器配置 (13)25.2.4数字室内机调试 (16)5.3 H500平台对应门口机和室内机配置 (17)5.3.1 门口机设置 (17)5.3.2 数字室内机调试 (19)5.4平台配置 (21)5.4.1 H700平台配置 (21)5.4.2 H500平台配置 (22)3一、系统的介绍和产品的组成1. 系统介绍大华楼宇可视对讲系统为大华品牌下专为中国住宅小区设计的智能楼宇系统，该系统是大华融合了安防领域多年积累的经验，采用CAT5E(网线)传输技术推出的最新一代智能楼宇可视对讲系统，与传统的网线可视对讲系统相比，在工程设计、布线、安装、调试各个环节均作了创新设计，引入“工程导向”的设计理念，超越了行业中常规的系统模式，带给客户最佳的性价比和使用体验。
2.系统的组成系统图如下：4二、施工用线及注意事项1．系统施工用线设备接交换机按组网要求国标CAT5E 超5类线不得超过100米，超过100米用光纤传输。
在施工时请按照我公司提供的示意图布线和布管。
5三、系统接线技术要求1、大华智网楼宇对讲包括半数字和全数字所有RJ-45头线序都是（标准的T568B）压接顺序规则网口插座引脚(原理图) 1 2 3 4 5 6 7 8 水晶头引脚 1 2 3 4 5 6 7 8 颜色白橙橙白绿蓝白蓝绿白棕棕用于连接端子的引线不能剥得太长，端子锁紧后不应有铜线外露，端子螺丝必须拧紧；安装线接口的塑料外皮剥离长度应规范操作，即不可裸露铜线过短造成接触不良，也不可裸露铜线过长以免短路造成设备的毁坏，影响系统的正常工作。
