光驱详细拆解图

废话不多说直接拆，当然先把电池拿掉。

红色区域螺丝全部拆了，把光驱抽出来，然后光驱那边有3个小螺丝也要拆掉，如下图位置
后面螺丝全拆了，光驱也拆了，然后就是键盘了，根据图上提示拆拆拆翻开键盘看下图，拔掉排线，卸掉螺丝
拿掉键盘就这样子了，接下来从背面把底部的盖子沿边上一圈撬开，注意温柔点，当心有螺丝没拆，硬搞会坏的！！！！！
三下五除二，盖子打开了。

看看里面布局吧，往下就不多说了，大家应该都会了吧
改光驱位硬盘后电池装不上，把电池上一个卡位的脚锯了吧！！或者另想办法
内存12G 开机13秒就这样吧。

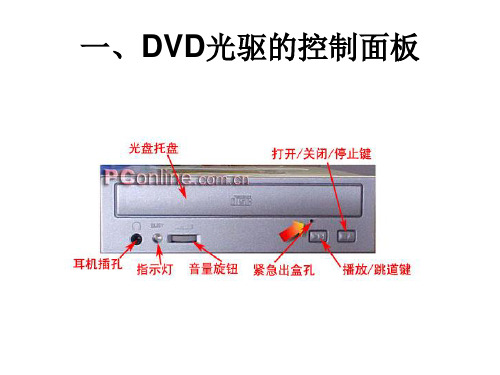

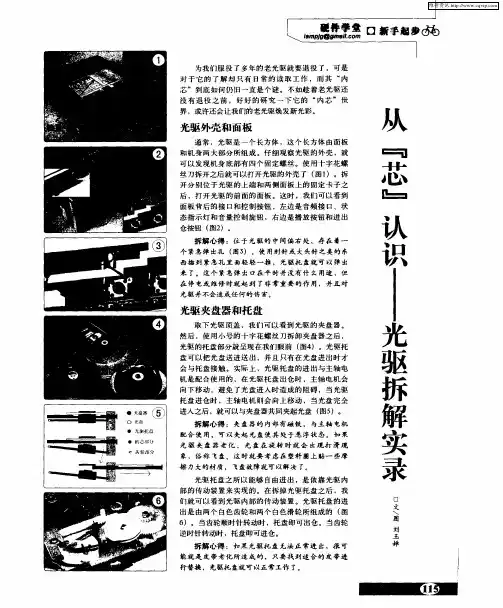

方方正正的光驱外表，它的里面究竟是怎样的呢？拆下光驱的面板，首先看到的就是面板背后的接口和控制按钮。

从左到右分别是音频接口、状态指示灯、音量控制旋钮、NEXT按钮和进出仓按钮。

有的厂商为的节约成本，只保留一个进出仓按钮，其他的都省去了。

上图用红色圆圈圈着的地方是应急退片孔，找一根曲别针或大头针之类的东西插到应急孔里面，轻轻一推，光盘仓就可以弹出来了。

虽然这个孔平时没有什么用途，但遇到停电的情况又要急着把光盘拿出来的时候，这个孔就起到非常重要的作用，而对光驱并不做成任何的伤害。

电+脑*维+修-知.识_网(w_ww*dnw_xzs*co_m)光驱的托盘部分。

托盘是用来托住光盘的，但是光盘只在进出的时候才会与托盘有直接的接触的，在光盘进入光驱内部的时候，光盘被固定平台固定于一个位置，是不会跟托盘有任何接触的。

托盘的可以自由进出光驱，就是要靠上图的齿轮部分。

大家在退出托盘的时候通常都能看到这个部分。

面板后面那2个白色的齿轮和2个白色的滑轮共同控制的，当齿轮顺时针转动时，托盘进去，齿轮逆时针转动时，托盘就退出来。

托盘是通过下面的一长排的齿轮来与光驱进行紧密的连接的。

很多时候托盘不能够正常的进出都是因为橡皮条老化了，起不了带到滑轮的作用。

只要找一根合适的把它换上，托盘又可以正常进进出出了。

电+脑*维+修-知.识_网(w_ww*dnw_xzs*co_m)由于只凭简单的讲解很难让大家了解托盘的进出过程，所以粗糙地画了一张托盘的进出过程图。

托盘在光驱里面的时候机芯上的主轴电机和光头都是穿过托盘中央，大家平时往托盘上光盘时看到中间部分空出了一块的就是这个地方。

当光驱接到命令时，夹盘器与主轴电机就会分离，光盘回到托盘上，齿轮部分就会带动其机芯部分向下移，再退出光驱托盘。

电+脑*维+修-知.识_网(w_ww*dnw_xzs*co_m)光头组件，这是光驱的核心部件。

光头组件占据了光驱成本的很大一部分比例，对于质量中规中矩的光驱，光头组件的成本大约为40元左右，而质量好的光头组件可以达到100多元。

东芝M300系列笔记本拆解图文卸掉电池之后的背面第一步，卸掉硬盘保护盖的三颗螺丝和内存保护盖的三颗螺丝第二步，取下硬盘（向外侧平抽即能取下）东芝笔记本的硬盘第三步，取下底盖边框的螺丝，分别按照标号将螺丝分类放在一起，方便以后的安装.第四步，注意上方标号F4的螺丝，它是光驱的螺丝，将它拧下后，用螺丝刀向光驱一侧推一下，将光驱取出.东芝M319的光驱第五步，拔下下方图片中的红黑排线（注意：要轻轻地拔下）拔下无线网卡的两根天线（下方图片上另个金色的触控点）拔下下方图片光驱螺丝下方的黑色排线拔完排线的样子第五步，将笔记本电脑翻过来，准备拆卸键盘.注意那个键盘上方的黑色细条，取下的时候要轻轻翘，两边是有卡扣的，翘松之后将左边的部分向中间翘起，然后左边卡扣就取下了，再向左边抽动，右侧卡扣也即取下，整个装饰条就完好的取下了。

注意F1和INS按键上的两颗白色螺丝，这两颗螺丝是固定键盘的，将他们拧下。

拧下螺丝后将键盘向前拉动一下，翘起就可将键盘取下，注意不要直接将键盘拿起，因为背后有排线！！！上方图片最右边的螺丝也拧下。

键盘的排线注意下面那个黑色的夹子，将它向上提起之后，才能将键盘的排线取下之前卸下的几部分拆完键盘之后的面板部分第六步，准备拆下上面板拆下面板上所有标注箭头的螺丝，拆下来之后放在一起，拧下螺丝后，准备拆几处排线。

拆下上图中的四处排线，注意拆蓝色白线的时候要轻轻地弄(上面那个蓝色排线是触控板排线，下面那个是LED灯排线)取下的上面板取下上面板之后剩下的部分第七步，取下主机板取下所有主机板上标有白色箭头的螺丝，主机板最左上角的一颗螺丝虽然没有标白色箭头，但也要取下注意下图的三颗螺丝，在取下主机板之前这三颗螺丝必须取下，接下来需要拆两处排线下图这根排线是USB及有线网卡的排线，只需将左侧一端取下即可下图这根排线是连接显示器的，需要取下HARMAN/KARDON音箱有线网卡，右侧USB部分取下主机板之后剩下的部分，这部分先拿到一边去了.拆下的主机板读卡器无线网卡内存条这是显卡，将显卡上的三颗螺丝取下将显卡取下ATI3470显卡将风扇右侧的三颗白色螺丝取下，取下散热器部分散热器部分P8400 CPU取下显卡和散热器部分的主机板，可以看到明显的灰尘.主板第八步，拆卸风扇将风扇上3颗黑色螺丝取下，将散热风扇取下来.清洗之后的风扇另外在GPU和CPU散热片上补填一些散热硅脂，散热效果会更好.注意拆卸的时候螺丝一定要标号分类摆放！！！。

1、准备工具：镊子，螺丝批，硅胶，刷子2、把电池取下，卸下所有螺丝（最好按位置摆放好），有两颗螺丝只有在取下光驱后才能看到！注：硬盘外盖可能会因为胶垫融化粘住，稍用力向上提后，再向外拉。

3、光驱向外推；内存按下两边的固定卡子；硬盘稍用力向左推出；4、取下光驱后看见两颗螺丝，也要卸下来。

5、背面：用手拿住显示器信号线，向上提并左右旋转即可拿出。

6、先解开三个卡住的地方，然后拿住键盘轻轻往下拉出键盘！注：键盘下有排线，一定要小心操作，切忌心急，以免扯断排线！排线的取出方法下面会介绍！7、为了方便下一步，将这个地方撬开或用手掰开就行，左右两边都要。

8、上面撬开后，卸下螺丝后就可取出前面那块带有电源按键的挡板。

中间拆线部分往下看。

9、键盘排线；抬起黑色的横杆，向后轻拉出排线。

10、同上步一样，向上抬起固定横杆，轻拉出排线。

11、将显示器的天线拉出来（刚从后面松开的，记得吧），并从凹槽里完全取出，装回去时就塞回去。

12、左右两边各有一颗螺丝，左边还有一个排线接口。

往下看。

13、（开始卸显示器了）卸下螺丝；拿住黑布往上提，即可拿出排线。

相同，卸下右边的螺丝。

14、拿下显示器，放好，可不要随便丢，否则一不小心弄坏就亏大了！15、现在的R18轻了很多，拿手里像玩具一样没什么感觉。

接下来取下正面的盖子吧，16、从旁边打开，慢慢地按顺序掰开。

17、卸下周围的4颗螺丝，中间的排线接口比较难弄，慢慢取！18、向上提起后向屏幕右侧拉出。

19、提起后向旁侧拉出。

20、卸下显示芯片散热垫上的两颗螺丝，CPU风扇上的4颗螺丝，另下端中间有排线接口。

21、排线接口，CPU散热器那个脏啊……无语。

22、拿住接口后部分，左右轻摇出。

23、4颗假的螺丝（塑胶套着的），只有右下端的一颗为螺丝。

24、卸下螺丝后，其他的在旁边用螺丝批轻轻撬开。

25、卸下CPU散热片上的4颗螺丝，（不要一颗一颗的卸，最好四颗全松后，才完全卸载）26、不推荐拿下CPU，以免清洁时灰尘掉进针孔里，导致接触不良，况且CPU插槽里不会脏的。

更换光驱的光头组件（图解）
如果光驱使用久了，出现不读碟的现象，大多数是光头出现了故障，一般可先进行清洁，这样处理以后，光驱还可以使用一段时间，如果清洁都无效了，那么还可以采取调大光头激光管功率的办法（不得已而为之），这样光驱又可以使用一段时间，如果再出现问题，在调大激光管功率已经不行的情况下，只有更换光头组件了。

电+脑*维+修-知.识_网(w_ww*dnw_xzs*co_m)
下面就谈谈如何更换光头组件：
有些朋友说可以更换光头的激光二极管啊，那当然行啊，而且成本很低，只有几元钱，但难度相对来说比较大，我们一般都采取整个光头组件的方法，而且光头组件也有两种，如下图：
不带电机的光头组件
带电机的光头组件
一般不带电机的光头组件，只是一个光头组件，而带电机的光头组件一般价格略贵点。

大家当然会选不带电机的组件了，毕竟便宜啊！但我个人认为不带电机的组件多是拆机件（即从旧机上取下零件来卖），所以在买光头组件时，大家可以酌情考虑。

买了新光头后，剩下的工作是比较简单的：
打开光驱，拆下电路板，应将排线也取下，一是便于操作，二是防止伤了排线。

对于不带电机的光头组件，可以按下图的方式取下固定件，就可取下光头组件，进行更换，然后还原即可。

对于带电机的光头组件，则要将四个橡胶固定减震垫松脱，然后焊下电机的电源线（注意要记下连线的方向）和定位开关的连线：
然后，将新光头安装上，先上好固定橡胶垫，然后焊好连线，复原即可。

本人电脑用了两年没有拆过，现在也来个拆解教程拆解就要胆大心细直接上图:得心应手的工具是必不可少的。

开始前首先要把身上的静电放一下，最没用的电池要首先拆下来。

红色圈圈的地方是光驱的固定螺丝，一会咱就把它拆下来。

电池拿下来后下面有两颗螺丝可以先拧下来，它连着下面这张图的面板。

电池后面的螺丝拆掉后就可以把C板就是上图的板子轻轻的撬开，要慢慢的不可用力过大。

拆硬盘---把第一图的两颗小螺丝拧下来后就用拉出硬盘。

拆光驱---拧下这颗螺丝后，光驱就可以拉出来了。

其实我们最主要的目地就是拿出这东西就可以清除90%的尘絮，第二张图的红线位置会隔出越来越多烦人的灰尘，内部的风扇还真没什么可以清理的。

如果还要继续拆的话就要把内存取出来。

那两根连接线一白一黑是无线网卡的，先把白黑线拔出来，再把网卡向外抽出。

好了后面的螺丝可以全部都拧下来了，看清楚哦，一颗也不能落下哦！接下来我们把电脑翻过来两颗螺丝固定着键盘，拧下螺丝后提出键盘，键盘下面还有排线所以不要太用力。

我认为用手指甲比较安全，把黑色的扣件翻起来后把排线出来，边上那个小点的排线是触摸位置排线，原理一样也一起搞下来。

这是随后我们看到的画面，这里只有屏幕的排线可以重点说说，其它的自行理解拆红圈里的排线时手要把着标签向上提，需要一点点力量才能完成，小的我只能为您祈祷啦！呵呵绿色的圈可别忘记拧下来哦！看到绿色的圈了没有，那个线很万恶的要小心哦！我本人就没有动它只是拉出来一点点把面板可以立起来不碍事就OK。

拆主板时就这两个位置需要注意一下，左图要先把它拆下来，然后向上拔出来。

把固定主板的几颗螺丝都拧下来后右图的插槽也连着主板要拔出来。

看到风扇了！拆下来清理一下吧！注意的是风扇的电线也连着主板拧掉主板螺丝后别忘了把风扇的电线也拔下来。

光驱详细拆解图
开始分解：
1 先卸掉前面板，左右和中间上面都有一个卡扣看图
这是拆卸下来的前面板
2 拆下这是4个螺丝
就可以看到主板了
拔掉这三个数据线就可以把主板移开了，都是插件。

3 在把托盘拉出来，拉到最后的位置，拉不动为止，看图
这是托盘出仓最后时的位置
同时按这个2个限位卡片往下按，看箭头所示的方向，就可以拉出托盘了。

注意起落架的位置，如果发生错位多半这个不对，照成托盘不能进入。

看下图已经拉出了托盘，所有的齿轮就可以看到了。

这时拆解工作全部完成，如果要更换皮带，调试齿轮位置都可以了。

托盘复位时的齿轮位置
装回托盘是要注意一下几点，不然就算插进去也不能复位，看下图，
正确的方法是：在托盘插进去之前把这个扇形齿轮按住。

保持跟下面平行，此时位置才正确，最后按照原位置上好主板连线，底盖和面板、螺丝就可以了。

光驱拆解教程（雕刻机制作用必看）
51黑电子论坛有很多坛友做雕刻机的时候老是在拆解光驱遇到这样或者那样的问题，这给大家制作一个教程，大家将就看一下吧.有什么问题请回帖.
光驱选择，光驱必须选择台式机光驱，DVD和VCD机里的，，，，就不要考虑了，曾经去废品站买了两台DVD花了20rmb，拆开之后发现里面的是直流电机，，，，，后悔的一逼啊。

下面开始拆解，注意看哦
拧掉光驱背面的四颗螺钉，然后用手指拖着后盖向上轻轻用力，底盖就可以抬起来了，向后拔，拿下底盖.
拿下后盖板之后的样子，，，
轻轻拔下所有的排线，小心这块，这四根排线是我们所需的步进电机的排线。

拆掉螺钉，把卡勾松开，圈中的内个黑色的塑料卡勾
光驱的主控就可以拿下来了，可以收藏一下，留作以后用。

拆掉主控之后的样子
把圈中的三颗螺钉拆掉就可以收获第二胎步进电机咯，值得珍藏
哦
把圈中的白色塑料滑块滑到下边，碟片托架就可以弹出来了，
把这俩卡勾按下去，就可以取下光驱前脸了
取下后的样子
这块板子上有一台直流电机，可以拆下来收藏一下
把前面的那些拆掉之后，剩下的就简单多了，比如，这个大铁壳子，扣着两边往外一摆，从后面向上一台就下来了。

（时间有限，后面就没有详细的图片了）
拆完外壳，把光驱反过来，应该就可以吧滑台完整拿下来了。

我的光驱还打算看碟呢，就不拆了，大家只要把滑台拆下来就行了，最
后废物利用一下，把它固定到黑塑料壳上也就完工了。
