差分编码移相键控(2DPSK)系统设计课程设计

  • 格式：doc
  • 大小：961.46 KB
  • 文档页数：12

1.课程设计目的（1）加深对差分编码移相键控(2DPSK)调制解调系统基本理论知识的理解。

（2）掌握对MATLAB软件的应用。

2.课程设计要求（1）掌握课程设计的相关知识、概念清晰。

（2）原理图设计合理、能够正确运行。

3.相关知识3.1差分编码移相键控(2DPSK)信号原理差分编码移相键控(2DPSK)方式即是利用前后相邻码元的相对相位值去表示数字信息的一种方式。

现假设用Φ表示本码元初相与前一码元初相之差，并规定：Φ＝0表示0码，Φ＝π表示1码。

则数字信息序列与差分编码移相键控(2DPSK)信号的码元相位关系可举例表示如差分编码移相键控(2DPSK)信号是用载波的不同相位直接去表示相应的数字信号而得出的，在接收端只能采用相干解调，它的时域波形图如图3.1.1所示。

图3.1 2DPSK信号在这种绝对移相方式中，发送端是采用某一个相位作为基准，所以在系统接收端也必须采用相同的基准相位。

如果基准相位发生变化，则在接收端回复的信号将与发送的数字信息完全相反。

所以在实际过程中一般不采用绝对移相方式，而采用相对移相方式。

定义 为本码元初相与前一码元初相之差，假设： ∆Φ=0→数字信息“0”；∆Φ=π→数字信息“1”则数字信息序列与差分编码移相键控(2DPSK)信号的码元相位关系可举例表示如下：数字信息： 1 0 1 1 0 1 1 1 0 1 DPSK 信号相位：0 π π 0 π π 0 π 0 0 π或：π 0 0 π 0 0 π 0 π π 03.2差分编码移相键控(2DPSK)信号的调制原理一般来说，差分编码移相键控(2DPSK)信号有两种调试方法，即模拟调制法和键控法。

差分编码移相键控(2DPSK)信号的的模拟调制法框图如图3.1.2所示，其中码变换的过程为将输入的单极性不归零码转换为双极性不归零码。

图3.2 模拟调制法差分编码移相键控(2DPSK)信号的的键控调制法框图如图3.1.3所示，其中码变换的过程为将输入的基带信号差分，即变为它的相对码。

选相开关作用为当输入为数字信息“0” 时接相位0，当输入数字信息为“1”时接pi 。

码变换相乘载波s(t)e o (t)图3.3 键控法调制原理图3.3差分编码移相键控(2DPSK)信号的解调原理差分编码移相键控(2DPSK)信号最常用的解调方法有两种，一种是极性比较和码变换法，另一种是差分相干解调法。

3.4差分编码移相键控(2DPSK)信号解调的极性比较法它的原理是差分编码移相键控(2DPSK)信号先经过带通滤波器，去除调制信号频带以外的在信道中混入的噪声，再与本地载波相乘，去掉调制信号中的载波成分，再经过低通滤波器去除高频成分，得到包含基带信号的低频信号，将其送入抽样判决器中进行抽样判决的到基带信号的差分码，再经过逆差分器，就得到了基带信号。

它的原理框图如图3.1.4所示。

图3.4 极性比较解调原理图3.5差分编码移相键控(2DPSK)信号解调的差分相干解调法差分相干解调的原理是差分编码移相键控(2DPSK)信号先经过带通滤波器，去除调制信号频带以外的在信道中混入的噪声，此后该信号分为两路，一路延时一个码元的时间后与另一路的信号相乘，再经过低通滤波器去除高频成分，得到包含基带信号的低频信号，将其送入抽样判决器中进行抽样判决，抽样判决器的相乘器低通滤波器抽样判决器2DPSK带通滤波器延迟T输出即为原基带信号。

它的原理框图如图3.1.5所示。

图3.5 差分相干解调原理图4 建立模型4.1差分和逆差分变换模型差分变换模型的功能是将输入的基带信号变为它的差分码。

逆码变换器原理图3.2.1所示：4.2 带通滤波器和低通滤波器的模型带通滤波器模型的作用是只允许通过（fl ，fh ）范围内的频率分量、但将其他范围的频率分量衰减到极低水平。

低通滤波器模型的作用是只允许通过（0，fh ）范围内的频率分量，并且将其他范围的频率分量衰减到极低水平。

在Matlab 中带通滤波器和低通滤波器的模型可以用编写程序来模拟。

4.3 抽样判决器模型抽样判决器的功能是根据位同步信号和设置的判决电平来还原基带信号。

在Matlab 中抽样判决器可以用simulink 中的模块来模拟。

它的模型框图如图所示，它的内部结构图如图3.2.2所示。

带通 滤波器相乘器低通 滤波器 抽样 判决器逆码变换本地载波2DPSKcab微分整流脉冲展宽逆码变换器 图4.1 原理方框图图4.2 抽样判决器4.4 系统结构图图4.3系统结构图4.5 差分编码移相键控(2DPSK)调制与解调总原理框图图4.4 2DPSK调制与解调总原理框图5仿真5.1 仿真程序%- 2DPSK 调制与解调%--------------------------------------------------- %>>>>>>>>>>>>>>>>>>Initial_Part>>>>>>>>>>>>>>>>>>>>>%---------------------------------------------------function y=dpsk2()fs = 30000;Time_Hold_On = 0.1;Num_Unit = fs * Time_Hold_On;High_Level = ones ( 1, Num_Unit );Low_Level = zeros ( 1, Num_Unit );w = 300;A = 1;%--------------------------------------------------- %>>>>>>>>>>>>>>>>>>Initial_The_Signal>>>>>>>>>>>>>>>%---------------------------------------------------Sign_Set = [1,1,0 ,0,1,0,1,1]Lenth_Of_Sign = length ( Sign_Set );st = zeros ( 1, Num_Unit * Lenth_Of_Sign );sign_orign = zeros ( 1, Num_Unit * Lenth_Of_Sign );sign_result = zeros ( 1, Num_Unit * Lenth_Of_Sign );t = 0 : 1/fs : Time_Hold_On * Lenth_Of_Sign - 1/fs;%---------------------------------------------------%>>>>>>>>>>>Generate_The_Original_Signal>>>>>>>>>>>>%---------------------------------------------------for I = 1 : Lenth_Of_Signif Sign_Set(I) == 1sign_orign( (I-1)*Num_Unit + 1 : I*Num_Unit) = High_Level;elsesign_orign( (I-1)*Num_Unit + 1 : I*Num_Unit) = Low_Level;endend%---------------------------------------------------%>>>>>>>>>>>>>>>>>>Modulation_Part>>>>>>>>>>>>>>>>>>%---------------------------------------------------for I = 1 : Lenth_Of_Signif Sign_Set(I) == 1st( (I-1)*Num_Unit + 1 : I*Num_Unit) = A * cos ( 2 * pi * w * t( (I-1)*Num_Unit + 1 : I*Num_Unit ) + ( pi / 2 ) );elsest( (I-1)*Num_Unit + 1 : I*Num_Unit) = A * cos ( 2 * pi * w * t( (I-1)*Num_Unit + 1 : I*Num_Unit ) );endendfiguresubplot ( 2, 1, 1 )plot(t, sign_orign);axis( [ 0 , Time_Hold_On *( Lenth_Of_Sign + 1), - (A / 2), A + (A / 2) ] );title ( '原始信号' );gridsubplot ( 2, 1, 2 );plot ( t, st );axis( [ 0 , Time_Hold_On *( Lenth_Of_Sign + 1), - 3*(A / 2), 3*(A / 2) ] );title ( '调制后的信号' );grid%---------------------------------------------------%>>>>>>>>>>>>>>>>>>相乘>>>>>>>>>>>>>>>>>>>>>>>>>>>>>%---------------------------------------------------dt = st .* cos ( 2 * pi * w * t );figuresubplot(2,1,1)plot ( t, dt );axis( [ 0 , Time_Hold_On *( Lenth_Of_Sign + 1), - 3*(A / 2), 3*(A / 2) ] );title ( '相乘后的波形' );grid%--------------------------------------------------- %>>>>>>>>>>>>>>>>>>>低通滤波部分>>>>>>>>>>>>>>>>>>>>%---------------------------------------------------[N,Wn] = buttord( 2*pi*50, 2*pi*150,3,25,'s'); %临界频率采用角频率表示[b,a]=butter(N,Wn,'s');[bz,az]=impinvar(b,a,fs); %映射为数字的dt = filter(bz,az,dt);subplot(2,1,2)plot ( t, dt );axis( [ 0 , Time_Hold_On *( Lenth_Of_Sign + 1), - 3*(A / 2), 3*(A / 2) ] ); title ( '低通滤波后的波形' );grid%--------------------------------------------------- %>>>>>>>>>>>>>抽样判决& 逆码变换部分>>>>>>>>>>>>>>>%---------------------------------------------------for I = 1 : Lenth_Of_Signif dt((2*I-1)*Num_Unit/2) < 0.25sign_result( (I-1)*Num_Unit + 1 : I*Num_Unit) = High_Level;elsesign_result( (I-1)*Num_Unit + 1 : I*Num_Unit) = Low_Level;endendfigureplot ( t, sign_result );axis( [ 0 , Time_Hold_On *( Lenth_Of_Sign + 1), - 3*(A / 2), 3*(A / 2) ] ); title ( '逆码变换后的波形' );grid5.2差分编码移相键控(2DPSK)模拟调制和差分相干解调法仿真图图4.4.2 2DPSK模拟调制和差分相干解调法仿真图6. 调试过程及结论6.1差分相干法差分编码移相键控(2DPSK)信号经相关模块调试后的波形图如下：调制过后加入高斯白噪声，连接到带通滤波器，去除调制信号以外的在信道中混入的噪声，再连接到相乘器。

合集下载

2dpsk的课程设计

2dpsk的课程设计

2dpsk的课程设计一、课程目标知识目标：1. 学生能理解2DPSK（二维相位偏移键控）的基本概念，掌握其调制解调原理。

2. 学生能运用2DPSK的相关知识，分析其在通信系统中的应用和优势。

3. 学生能掌握2DPSK与2D FSK、2D QPSK等其他调制方式的区别和联系。

技能目标：1. 学生能够运用所学知识，设计简单的2DPSK调制解调系统。

2. 学生能够通过实验和仿真，验证2DPSK系统的性能，并分析其影响因素。

3. 学生能够运用相关软件工具，对2DPSK通信系统进行建模和仿真。

情感态度价值观目标：1. 学生培养对通信科学的兴趣，激发探索精神，提高创新意识。

2. 学生通过团队合作，培养沟通协调能力和团队精神。

3. 学生能够认识到通信技术在国家发展和社会进步中的重要作用，增强社会责任感。

课程性质：本课程为高二年级通信技术课程的拓展内容，以理论教学和实践操作相结合的方式进行。

学生特点：学生已具备一定的物理和数学基础，对通信技术有一定了解，但2DPSK相关知识尚未接触。

教学要求：教师需以生动的案例引入，结合实际应用场景，激发学生兴趣。

注重理论与实践相结合，提高学生的动手操作能力。

在教学过程中，关注学生的个体差异，因材施教，确保每个学生都能达到课程目标。

通过课程学习，使学生能够掌握2DPSK相关知识，提高通信技术素养。

二、教学内容1. 2DPSK基本概念：介绍2DPSK的原理、特点及其在通信系统中的应用。

- 章节：第二章第二节- 内容：2DPSK的定义、调制解调过程、信号空间图。

2. 2DPSK调制解调技术：讲解2DPSK的调制解调方法及其相关技术。

- 章节：第二章第三节- 内容：相位偏移、载波生成、差分检测、解调方法。

3. 2DPSK系统性能分析：分析2DPSK系统的性能及其影响因素。

- 章节：第二章第四节- 内容：误码率、抗干扰性能、信号带宽、功率效率。

4. 2DPSK与其他调制方式的比较：探讨2DPSK与2D FSK、2D QPSK等其他调制方式的区别和联系。

二进制差分相移键控2DPSK解调课程设计

二进制差分相移键控2DPSK解调课程设计

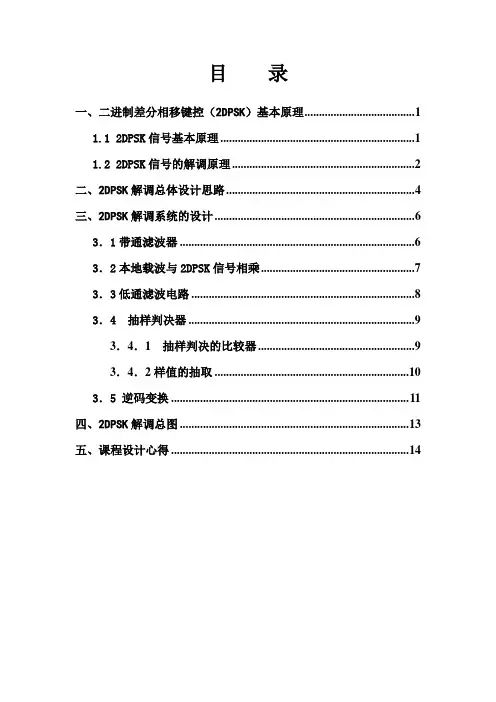

目录一、二进制差分相移键控（2DPSK）基本原理 (1)1.1 2DPSK信号基本原理 (1)1.2 2DPSK信号的解调原理 (2)二、2DPSK解调总体设计思路 (4)三、2DPSK解调系统的设计 (6)3．1带通滤波器 (6)3．2本地载波与2DPSK信号相乘 (7)3．3低通滤波电路 (8)3．4 抽样判决器 (9)3．4．1 抽样判决的比较器 (9)3．4．2样值的抽取 (10)3．5 逆码变换 (11)四、2DPSK解调总图 (13)五、课程设计心得 (14)二进制差分相移键控2DPSK 解调课程设计一、二进制差分相移键控（2DPSK ）基本原理1.1 2DPSK 信号基本原理传输系统中要保证信息的有效传输就必须要有较高的传输速率和很低的误码率！为了后的较低的误码率，就得让传输的信号又较低的误码率。
