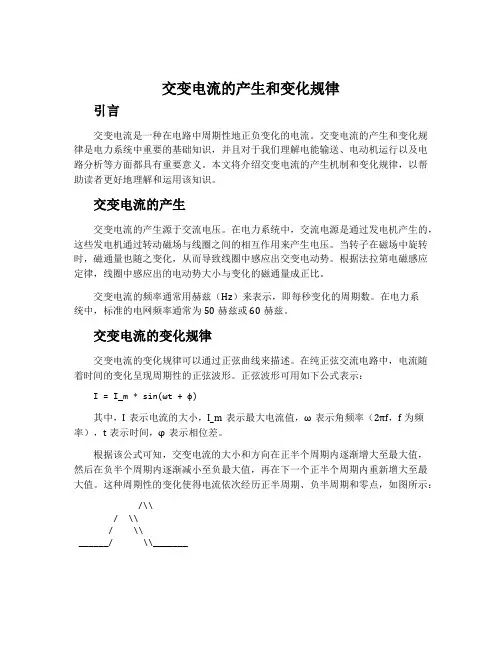

交流电的产生一、交变电流的产生和变化规律1、交变电流：大小和方向都随时间作周期性变化的电流叫做交变电流，简称交流电。

2、正弦式电流；随时间按正弦规律变化的电流叫做正弦式电流，正弦式电流的图象是正弦曲线，我国市用的交变电流都是正弦式电流3、中性面：中性面的特点是，线圈位于中性面时，穿过线圈的磁通量最大，磁通量的变化率为零，感应电动势为零；线圈经过中性面时，内部的电流方向要发生改变。

4、正弦式交流电的产生和变化规律（1）产生过程（2）规律函数形式：N匝面积为S的线圈以角速率ω转动，从某次经过中性面开始计时，则e=NBSωsinωt，用Em表示峰值NBSω，则，电流。

二、描述交变电流的物理量1、周期和频率交变电流的周期和频率都是描述交变电流变化快慢的物理量。

（1）周期T：交变电流完成一次周期性变化所需的时间，单位是秒（S），周期越大，交变电流变化越慢，在一个周期内，交变电流的方向变化2次。

（2）频率f:交变电流在1s内完成周期性变化的次数，单位是赫兹，符号为Hz，频率越大，交变电流变化越快。

（3）关系：2、瞬时值、最大值、有效值和平均值（1）感应电动势瞬时值表达式：(在计算通电导体或线圈所受的安培力时，应用瞬时值。

)若从中性面开始，感应电动势的瞬时值表达式：（伏）。

感应电流瞬时值表达式：（安）若从线圈平面与磁力线平行开始计时，则感应电动势瞬时值表达式为：（伏）。

感应电流瞬时值表达式：（安）（2）交变电流的最大值（以交变电动势为例）。

——交变电动势最大值：当线圈转到穿过线圈的磁通量为0的位置时，取得此值。

应强调指出的是，与线形状无关，与转轴位置无关，其表达式为。

在考虑交流电路中电容器耐压值时，应采用最大值。

（3）交变电流的有效值①有效值是根据电流的热效应来规定的，在周期的整数倍时间内（一般交变电流周期较短，如市电周期仅为0，02s，因而对于我们所考察的较长时间来说，基本上均可视为周期的整数倍），如果交变电流与某恒定电流流过相同电阻时其热效应相同，则将该恒定电流的数值叫做该交变电流的有效值。

交变电流的产生与描述一、交变电流的产生和变化规律1、 交变电流：大小和方向都随时间作周期性变化的电流叫做交变电流，简称交流电。

2、 正弦式电流；随时间按正弦规律变化的电流叫做正弦式电流，正弦式电流的图象是正弦曲线，我国市用的交变电流都是正弦式电流3、中性面：中性面的特点是，线圈位于中性面时，穿过线圈的磁通量最大，磁通量的变化率为零，感应电动势为零；线圈经过中性面时，内部的电流方向要发生改变。

4、正弦式交流电的产生和变化规律 （1）产生过程 （2）规律函数形式：N 匝面积为S 的线圈以角速率ω转动，从某次经过中性面开始计时，则e=NBSωsinωt ，用Em 表示峰值NBSω，则t E e m ωsin =，电流t i R E R em ωsin ==。

二、 描述交变电流的物理量1、周期和频率交变电流的周期和频率都是描述交变电流变化快慢的物理量。

（1）周期T ：交变电流完成一次周期性变化所需的时间，单位是秒（S ），周期越大，交变电流变化越慢，在一个周期内，交变电流的方向变化2次。

（2）频率f:交变电流在1s 内完成周期性变化的次数，单位是赫兹，符号为Hz ，频率越大，交变电流变化越快。

（3）关系：πω21==T f2、瞬时值、最大值、有效值和平均值（1）感应电动势瞬时值表达式：(在计算通电导体或线圈所受的安培力时，应用瞬时值。

) 若从中性面开始，感应电动势的瞬时值表达式：t e e m ωsin =（伏）。

感应电流瞬时值表达式：tI i m ωsin ·=（安）若从线圈平面与磁力线平行开始计时，则感应电动势瞬时值表达式为：te m ωεcos ·=（伏）。

感应电流瞬时值表达式：tI i m ωcos ·=（安）（2）交变电流的最大值（以交变电动势为例）。

m ε——交变电动势最大值：当线圈转到穿过线圈的磁通量为0的位置时，取得此值。

应强调指出的是，m ε与线形状无关，与转轴位置无关，其表达式为ωεNBS m =。

嗦夺市安培阳光实验学校高二物理交变电流的产生和变化规律、表征交变电流的物理量【本讲主要内容】交变电流的产生和变化规律、表征交变电流的物理量【知识掌握】【知识点精析】本讲的重点、难点是交流电的概念和变化规律，交变电流的有效值和交流电的优越性，有效值的物理意义。

高考主要考察交流电的产生和有效值、瞬时值的计算，题型都为选择题，尤其是有效值的计算，主要考察物理中的等效思想。

1. 交变电流的产生及其变化规律（1）交变电流：强度和方向都随时间周期性变化的电流。

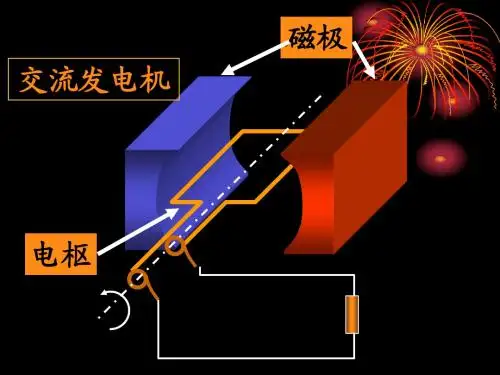

（2）正弦交变电流的产生：一个矩形线圈在匀强磁场中，绕垂直于磁场的轴匀速转动便可产生。

（3）正弦交变电流的变化规律中性面：与磁场方向垂直的平面。

线圈转到中性面时，穿过线圈的磁通量最大，但磁通量的变化率为零，感应电动势为零，线圈每经过一次中性面，电流的方向改变一次。

变化规律：正弦交变电流图象（如下图）：2. 表征交变电流的物理量（1）周期和频率交变电流的周期和频率是表征交变电流变化快慢的物理量。

周期T：交变电流完成一次周期性变化所需要的时间。

从交变电流产生的角度来看，它就等于旋转电枢式发电机中线圈转动的周期。

频率f ：交变电流在1s内完成周期性变化的次数。

显然，f =T1。

（1）有效值和最大值有效值：在热效应上和直流电等效的物理量。

譬如，上面的交流电流的有效值就是I 。

如果我们不要每次都用实验去测量，那么，物理学家已经用高等数学工具计算出来：对于正弦交流电而言，其有效值和最大值之间具有以下关系I =21Im U = 21Um我们已经介绍有效值在意义和对于正弦交流电的计算方法。

那么，在实际应用中，它还有什么价值呢？原来，交流电表中的实数全部都是有效值（交流电表的工作原理、为什么指示有效值，目前不便介绍，有兴趣的同学可以参看相关的课外资料）。

此外，人们通常口头上所说的多少伏、多少安的交流电也是指的交流电的有效值。

与之相对应的，最大值也有它的意义：譬如，当一个电容器接在交流电源上，它是否安全（不被击穿）取决于其间的场强情况，如果超过了额定场强，绝缘介质的击穿是一瞬间的事，而不需要多长时间的热效应累计。

易错点26 交变电流的产生和描述易错总结一、交变电流的变化规律 1．中性面(1)中性面：与磁感线垂直的平面．(2)当线圈平面位于中性面时，线圈中的磁通量最大，线圈中的电流为零．2．从中性面开始计时，线圈中产生的电动势的瞬时值表达式：e ＝E m sin ωt ，E m 叫作电动势的峰值，E m ＝NωBS .3．正弦式交变电流：按正弦规律变化的交变电流叫作正弦式交变电流，简称正弦式电流． 4．正弦式交变电流和电压电流表达式i ＝I m sin_ωt ，电压表达式u ＝U m sin_ωt .其中I m 、U m 分别是电流和电压的最大值，也叫峰值． 二、周期和频率 1．周期(T )：交变电流完成一次周期性变化所需的时间． 2．频率(f )：周期的倒数叫作频率，数值等于交变电流在单位时间内完成周期性变化的次数． 3．周期和频率的关系：T ＝1f 或f ＝1T .4．角速度与周期、频率的关系：ω＝2πT ＝2πf .三、峰值和有效值1．峰值：交变电流的电压、电流能达到的最大数值叫峰值．电容器所能承受的电压要高于交流电压的峰值，否则电容器就可能被击穿．2．有效值：让交变电流与恒定电流分别通过大小相同的电阻，如果在交变电流的一个周期内它们产生的热量相等，则此恒定电流的数值叫作交变电流的有效值． 3．在正弦式交变电流中，最大值与有效值之间的关系 E ＝E m 2＝0.707E m ，U ＝U m 2＝0.707U m ，I ＝I m2＝0.707I m 四、正弦式交变电流的公式和图像1．正弦式交变电流的公式和图像可以详细描述交变电流的情况．若线圈通过中性面时开始计时，交变电流的图像是正弦曲线．2．若已知电压、电流最大值分别是U m 、I m ，周期为T ，则正弦式交变电流电压、电流表达式分别为u ＝U m sin 2πΤt ，i ＝I m sin 2πTt . 解题方法一、交变电流图像的应用正弦交流电的图像是一条正弦曲线，从图像中可以得到以下信息：(1)周期(T )、频率(f )和角速度(ω)：线圈转动的频率f ＝1T ，角速度ω＝2πT ＝2πf .(2)峰值(E m 、I m )：图像上的最大值．可计算出有效值E ＝E m 2、I ＝I m2. (3)瞬时值：每个“点”表示某一时刻的瞬时值．(4)可确定线圈平面位于中性面的时刻，也可确定线圈平面平行于磁感线的时刻． (5)可判断线圈中磁通量Φ及磁通量变化率ΔΦΔt 的变化情况．二、交变电流“四值”的比较及应用易错类型1：对物理概念理解不透彻1．（2020·全国高三课时练习）下列关于家庭电路与安全用电的说法正确的是（ ） A ．家庭电路中控制用电器的开关应接在火线和用电器之间B．电冰箱使用三脚插头，是为了防止电流过大引起火灾C．在家庭电路中，同时工作的用电器越多，总电阻越大D．使用测电笔时，手不能接触笔尾的金属体，防止电流通过人体，造成触电事故2．（2019·浙江高三月考）矩形线框在匀强磁场中绕垂直于磁感线的轴OO 匀速转动，产生交变电流．在如图所示位置时，下列关于穿过线框的磁通量与线框中产生的感应电动势的大小的说法正确的是（）A．磁通量最大，感应电动势最小B．磁通量最大，感应电动势最大C．磁通量最小，感应电动势最大D．磁通量最小，感应电动势最小3．（2020·浙江高三）如图所示为教学演示用交流发电机．以不太快的速度摇动发电机，与发电机相连的小灯泡将一闪一闪发光．现将摇动速度加倍，下列分析正确的是：A．小灯泡闪光周期将加倍，亮度增大B．小灯泡闪光频率将加倍，亮度增大C．小灯泡闪光频率将不变，亮度增大D．小灯泡闪光频率将加倍，亮度不变4．（2021·福建）在匀强磁场中，一矩形金属线框绕与磁感线垂直的转动轴匀速转动，如图甲所示。

第63课时交变电流的产生与描述(双基落实课)[命题者说]本课时内容是交变电流的基础学问，包括交变电流的产生与变化规律、交变电流的有效值、交变电流的“四值”的应用等，其中交变电流的有效值、图像等是高考的热点，虽然很少单独考查，但在相关类型的题目中经常涉及。

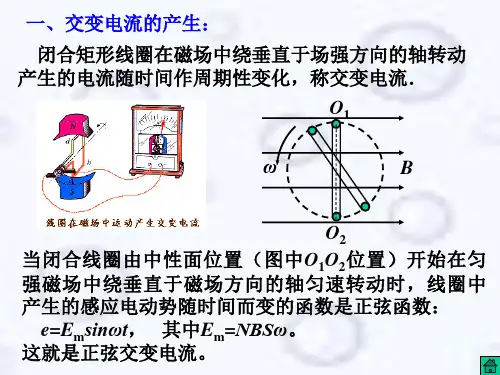

一、交变电流的产生与变化规律1.正弦式交变电流的产生和图像(1)产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动。

(2)图像：用以描述交变电流随时间变化的规律，假如线圈从中性面位置开头计时，其图像为正弦曲线。

如图甲、乙所示。

2．周期和频率(1)周期(T)：交变电流完成一次周期性变化(线圈转一周)所需的时间，单位是秒(s)，公式T＝2πω。

(2)频率(f)：交变电流在1 s内完成周期性变化的次数。

单位是赫兹(Hz)。

(3)周期和频率的关系：T＝1 f。

3．正弦式交变电流的函数表达式(线圈从中性面开头计时) (1)电动势e＝E m sin ωt＝nBSωsin_ωt。

(2)电流i＝I m sin_ωt＝E mR＋rsin ωt。

(3)电压u＝U m sin_ωt＝E m RR＋rsin ωt。

[小题练通]1．(2021·惠州模拟)如图甲所示，在磁感应强度大小为B的匀强磁场中，有一矩形单匝线圈，其面积为S，总电阻为r，线圈两端外接一电阻R和一个抱负沟通电流表。

若线圈绕对称轴OO′以角速度ω做匀速转动，图乙是线圈转动过程中产生的感应电动势e随时间t变化的图像，下列说法正确的是()A．在t1～t3时间内，穿过线圈平面的磁通量的变化量为BSB．在t3～t4时间内，通过电阻R的电荷量为BSRC．在t3时刻穿过线圈平面的磁通量的变化率为2BSωD．在t3时刻电流表的示数为BSω2(R＋r)解析：选D由题图可知，在t1和t3时刻穿过线圈平面的磁通量大小为BS，方向相反，则在t1～t3时间内穿过线圈平面的磁通量的变化量为2BS，A错误；在t3～t4时间内，磁通量的变化量为BS，则平均电动势E＝BSΔt，因此通过电阻R的电荷量为q＝ER＋r·Δt＝BSΔt(R＋r)Δt＝BSR＋r，故B错误；在t3时刻电动势E＝BSω，则由法拉第电磁感应定律，E＝ΔΦΔt可知，则穿过线圈的磁通量变化率为BSω，故C错误；在t3时刻电流表的示数为交变电流的有效值，则有I＝E2(R＋r)＝BSω2(R＋r)，故D正确。

交变电流一、交变电流的产生规律1．正弦式交变电流的产生(1)线圈绕垂直于磁场方向的轴匀速转动。

(2)两个特殊位置的特点：①线圈平面与中性面重合时，S ①B ，Φ最大，ΔΦΔt ＝0，e ＝0，i ＝0，电流方向将发生改变。

①线圈平面与中性面垂直时，S ①B ，Φ＝0，ΔΦΔt 最大，e 最大，i 最大，电流方向不改变。

(3)电流方向的改变：线圈通过中性面时，电流方向发生改变，一个周期内线圈两次通过中性面，因此电流的方向改变两次。

(4)交变电动势的最大值E m ＝nBSω，与转轴位置无关，与线圈形状无关。

2．产生正弦交流电的四种其他方式 (1)线圈不动，匀强磁场匀速转动。

(2)导体棒在匀强磁场中做简谐运动。

(3)线圈不动，磁场按正弦规律变化。

(4)在匀强磁场中导体棒的长度与时间成正弦规律变化。

3．交变电流的变化规律(线圈在中性面位置开始计时)4．书写交变电流瞬时值表达式的步骤(1)确定正弦交变电流的峰值，根据已知图像读出或由公式E m ＝nωBS 求出相应峰值。

(2)明确线圈的初始位置，找出对应的函数关系式。

①线圈从中性面位置开始计时，则i －t 图像为正弦函数图像，函数表达式为i ＝I m sin ωt 。

①线圈从垂直于中性面的位置开始计时，则i －t 图像为余弦函数图像，函数表达式为i ＝I m cos ωt 。

二、交变电流有效值的求解方法1．有效值的规定交变电流、恒定电流I 直分别通过同一电阻R ，在交流电的一个周期内产生的焦耳热分别为Q 交、Q 直，若Q 交＝Q 直，则交变电流的有效值I ＝I 直(直流有效值也可以这样算)． 2．有效值的理解(1)交流电流表、交流电压表的示数是指有效值；(2)用电器铭牌上标的值(如额定电压、额定功率等)指的均是有效值； (3)计算热量、电功率及保险丝的熔断电流指的是有效值； (4)没有特别加以说明的，是指有效值；(5)“交流的最大值是有效值的2倍”仅适用于正(余)弦式交变电流． 3．有效值的计算(1)计算有效值时要根据电流的热效应，抓住“三同”：“相同时间(周期整数倍)”内“相同电阻”上产生“相同热量”，列式求解．(2)分段计算电热求和得出一个周期内产生的总热量． (3)利用两个公式Q ＝I 2Rt和Q ＝U 2Rt 可分别求得电流有效值和电压有效值．(4)若图象部分是正弦(或余弦)式交变电流，其中的14周期(必须是从零至最大值或从最大值至零)和12周期部分可直接应用正弦式交变电流有效值与最大值间的关系I ＝I m 2、U ＝U m2求解．4．几种典型交变电流的有效值三、交变电流“四值”的理解和计算交变电流“四值”的比较四、针对练习1、如图所示，一矩形线圈的面积为S ，匝数为N ，电阻为r ，处于磁感应强度大小为B 的水平匀强磁场中，绕垂直磁场的水平轴OO ′以角速度ω匀速运动。
