换向阀种类及分类的讲解说明
换向阀，其种类是有不少，而且按照不同的标准，则有不同的分法。
但一般来讲，它主要有四种，为机动换向阀、手动换向阀、电磁换向阀和电液换向阀。
1、换向阀是什么?换向阀从专业角度简单来讲的话，它就是一种方向控制阀，主要是用来实现液压油流的流通、切断机换向等操作，还有就是压力卸载，以及顺序动作控制等，因此它的使用还是非常广泛的。
2、换向阀的工作原理换向阀借助阀外的驱动传动机构来转动驱动轴，然后启动阀板等,使得工作流体能够流入到通向阀下部的出口处,并且能够时而进行变换，从而实现周期变换流向这一目的。
3、换向阀分类(1)机动换向阀，它又称为行程阀。
(2)电磁换向阀，电磁换向阀是利用电磁吸引力操纵阀芯换位的方向控制阀。
(3)电液换向阀，电液换向阀是由电磁换向阀和液动换向阀组成的复合阀。
(4)手动换向阀，手动换向阀是用手推杠杆操纵阀芯换位的方向控制阀。
在换向阀中，有一种为四通换向阀，它也是比较常用的一种，所以下面久力就来简单讲解一下，好让大家有所认识和了解。
四通换向阀，它主要是由主阀、控制阀以及毛细管所组成的，其中主阀是指四通气动换向阀，控制阀则是指电磁换向阀。
并且在主阀中，又包括了滑块、活塞等，这两者是构成了活动阀芯。
并且在其两端，还设有通孔，以
便可以让毛细管连通阀内的空间。
其控制阀，则是包括了阀体和电磁线圈，并在阀体中还有针型阀芯。
1.方向控制阀及换向回路方向控制阀按气流在阀内的作用方向，可分为单向型控制阀和换向型控制阀。
(1)单向型控制阀。
1)单向阀。
气动单向阀的工作原理与作用与液压单向阀相同。
在气动系统中，为防止储气罐中的压缩空气倒流回空气压缩机，在空气压缩机和储气罐之间就装有单向阀。
单向阀还可与其他的阀组合成单向节流阀、单向顺序阀等。
2)梭阀(或门阀)。
梭阀是两个单向阀反向串联的组合阀。
由于阀芯像织布梭子一样来回运动，因而称之为梭阀。
图3一25(a)为或门型梭阀的结构图。
其工作原理是当P1进气时，将阀芯推向右边，P2被关闭，于是气流从P1进人A腔，如图3-25(b)所示;反之，从P2进气时，将阀芯推向左边，于是气流从几进人P2腔，如图3-25(c)所示;当P1,P2同时进气时，哪端压力高，A就与哪端相通，另一端就自动关闭。
可见该阀两输人口中只要有一个输人，输出口就有输出，输人和输出呈现逻辑“或”的关系。
或门型梭阀在逻辑回路中和程序控制回路中被广泛采用，图3-26是梭阀在手动一自动回路中的应用。
通过梭阀的作用，使得电磁阀和手动阀均可单独操纵汽缸的动作。
气动调节阀：/3)双压阀(与门阀)图3-27是双压阀的工作原理图。
当P1进气时，将阀芯推向右端，A 无输出，如图3-27(a)所示;当P2进气时，将阀芯推向左端，A无输出，如图3一27(b)所示;只有当P1，P2同时进气时，A才有输出，如图3-27(c)所示;当P1和P2气体压力不等时，则气压低的通过A输出。
由此可见，该阀只有两输人口中同时进气时A才有输出，输人和输出呈现逻辑“与”的关系。
自力式压力调节阀:/双压阀的应用很广泛，如图3一28所以是在互锁回路中的应用。
只有工件的定位信号1和夹紧信号2同时存在时，双压阀才有输出，使换向阀换向，从而使钻孔缸进给。
4)快速排气阀。
用于使气动元件或装置快速排气的阀叫作快速排气阀，简称快排阀。
通常汽缸排气时，气体是从汽缸经过管路，由换向阀的排气口排出的。

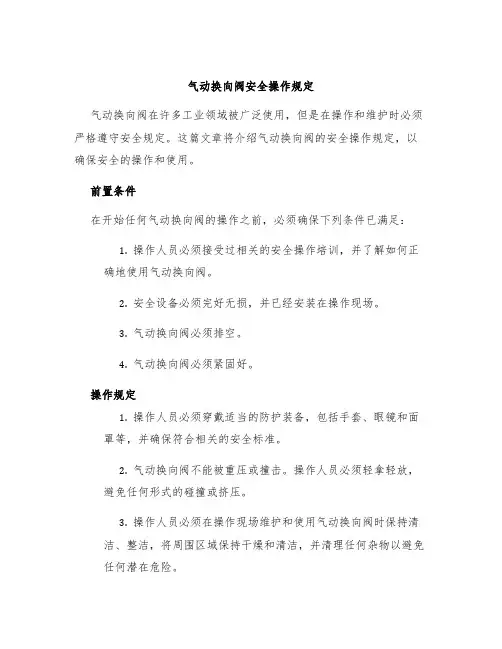

气动换向阀安全操作规定气动换向阀在许多工业领域被广泛使用，但是在操作和维护时必须严格遵守安全规定。
这篇文章将介绍气动换向阀的安全操作规定，以确保安全的操作和使用。
前置条件在开始任何气动换向阀的操作之前，必须确保下列条件已满足：1.操作人员必须接受过相关的安全操作培训，并了解如何正确地使用气动换向阀。
2.安全设备必须完好无损，并已经安装在操作现场。
3.气动换向阀必须排空。
4.气动换向阀必须紧固好。
操作规定1.操作人员必须穿戴适当的防护装备，包括手套、眼镜和面罩等，并确保符合相关的安全标准。
2.气动换向阀不能被重压或撞击。
操作人员必须轻拿轻放，避免任何形式的碰撞或挤压。
3.操作人员必须在操作现场维护和使用气动换向阀时保持清洁、整洁，将周围区域保持干燥和清洁，并清理任何杂物以避免任何潜在危险。
4.操作人员在操作过程中必须保持冷静，并避免过度疲劳或麻痹。
5.如果发生任何意外情况，如气动换向阀失控或发生泄漏，操作人员必须立即采取适当的紧急措施以减轻或消除危险。
6.操作人员必须按照操作手册和使用说明书正确地操作和使用气动换向阀。
不得擅自修改或更改气动换向阀的设计或使用。
7.操作人员必须定期进行维修和保养，以确保气动换向阀的正常运行。
紧急情况如果发生紧急情况，如气动换向阀失控或发生泄漏，则操作人员必须立即采取以下措施：1.首先，立即停止气动换向阀的操作。
2.如果气动换向阀发生泄漏，则操作人员必须立即采取适当的措施以减轻或消除危险。
在适当的情况下，操作人员必须使用遮罩或安全喷淋等设备来控制泄漏。
3.如果气动换向阀失控，则操作人员必须采取紧急关闭或安全设备的措施来防止任何危险的结果发生。
4.如果发生任何紧急情况，操作人员必须立即采取措施，并报告设备管理人员和相关人员。
结论安全操作是气动换向阀操作和维护的关键。
操作人员必须在操作前接受相关的安全操作培训，并了解如何正确地使用气动换向阀。
同时，操作人员必须在操作过程中保持冷静和谨慎，并严格遵守操作规定。

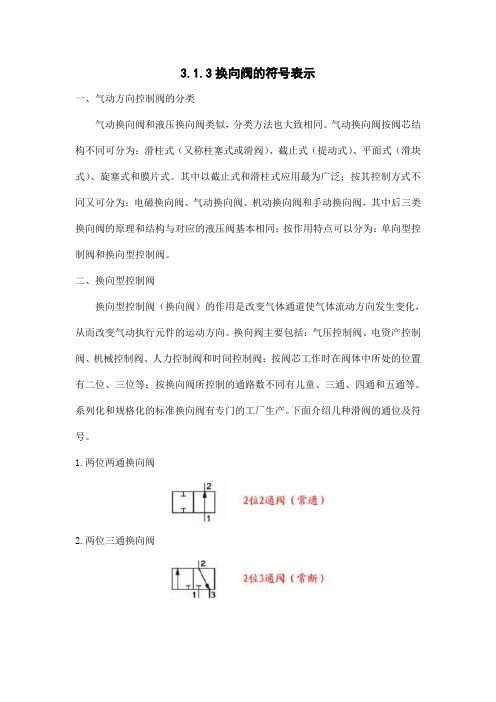

3.1.3换向阀的符号表示
一、气动方向控制阀的分类
气动换向阀和液压换向阀类似，分类方法也大致相同。
气动换向阀按阀芯结构不同可分为：滑柱式（又称柱塞式或滑阀）、截止式（提动式）、平面式（滑块式）、旋塞式和膜片式。
其中以截止式和滑柱式应用最为广泛；按其控制方式不同又可分为：电磁换向阀、气动换向阀、机动换向阀和手动换向阀，其中后三类换向阀的原理和结构与对应的液压阀基本相同；按作用特点可以分为：单向型控制阀和换向型控制阀。
二、换向型控制阀
换向型控制阀（换向阀）的作用是改变气体通道使气体流动方向发生变化，从而改变气动执行元件的运动方向。
换向阀主要包括：气压控制阀、电资产控制阀、机械控制阀、人力控制阀和时间控制阀；按阀芯工作时在阀体中所处的位置有二位、三位等；按换向阀所控制的通路数不同有儿童、三通、四通和五通等。
系列化和规格化的标准换向阀有专门的工厂生产。
下面介绍几种滑阀的通位及符号。
1.两位两通换向阀
2.两位三通换向阀
3.两位四通换向阀
4.两位五通换向阀
5.三位五通换向阀。

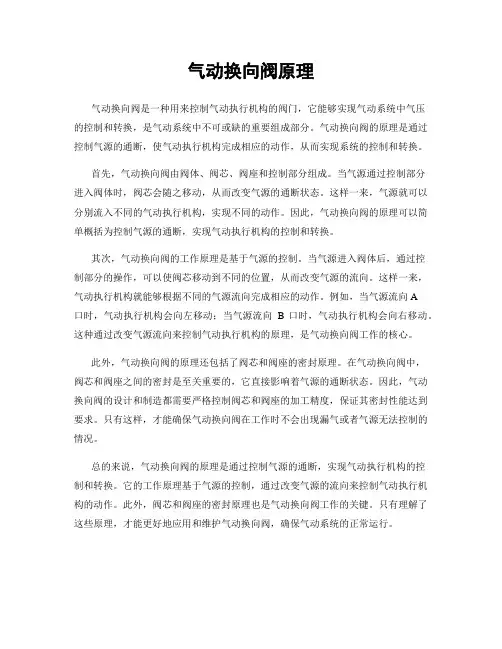

气动换向阀原理气动换向阀是一种用来控制气动执行机构的阀门，它能够实现气动系统中气压的控制和转换，是气动系统中不可或缺的重要组成部分。
气动换向阀的原理是通过控制气源的通断，使气动执行机构完成相应的动作，从而实现系统的控制和转换。
首先，气动换向阀由阀体、阀芯、阀座和控制部分组成。
当气源通过控制部分进入阀体时，阀芯会随之移动，从而改变气源的通断状态。
这样一来，气源就可以分别流入不同的气动执行机构，实现不同的动作。
因此，气动换向阀的原理可以简单概括为控制气源的通断，实现气动执行机构的控制和转换。
其次，气动换向阀的工作原理是基于气源的控制。
当气源进入阀体后，通过控制部分的操作，可以使阀芯移动到不同的位置，从而改变气源的流向。
这样一来，气动执行机构就能够根据不同的气源流向完成相应的动作。
例如，当气源流向A口时，气动执行机构会向左移动；当气源流向B口时，气动执行机构会向右移动。
这种通过改变气源流向来控制气动执行机构的原理，是气动换向阀工作的核心。
此外，气动换向阀的原理还包括了阀芯和阀座的密封原理。
在气动换向阀中，阀芯和阀座之间的密封是至关重要的，它直接影响着气源的通断状态。
因此，气动换向阀的设计和制造都需要严格控制阀芯和阀座的加工精度，保证其密封性能达到要求。
只有这样，才能确保气动换向阀在工作时不会出现漏气或者气源无法控制的情况。
总的来说，气动换向阀的原理是通过控制气源的通断，实现气动执行机构的控制和转换。
它的工作原理基于气源的控制，通过改变气源的流向来控制气动执行机构的动作。
此外，阀芯和阀座的密封原理也是气动换向阀工作的关键。
只有理解了这些原理，才能更好地应用和维护气动换向阀，确保气动系统的正常运行。

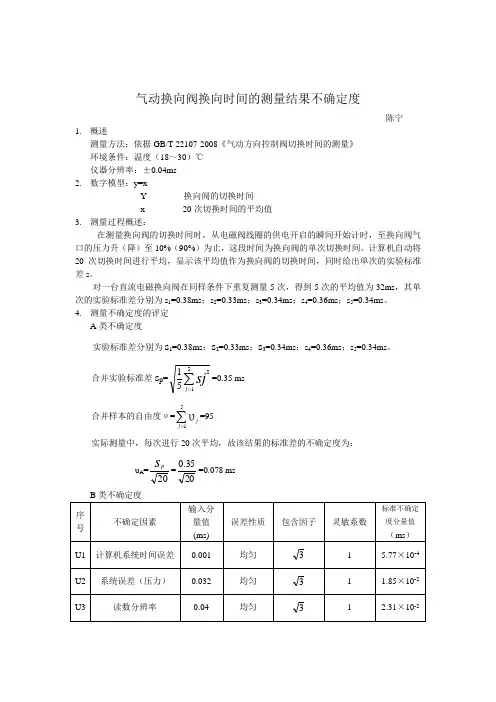

气动换向阀换向时间的测量结果不确定度陈宁1. 概述测量方法：依据GB/T 22107-2008《气动方向控制阀切换时间的测量》 环境条件：温度（18～30）℃仪器分辨率：±0.04ms2. 数字模型：y=xY-------------换向阀的切换时间x-------------20次切换时间的平均值3. 测量过程概述：在测量换向阀的切换时间时，从电磁阀线圈的供电开启的瞬间开始计时，至换向阀气口的压力升（降）至10%（90%）为止，这段时间为换向阀的单次切换时间。
计算机自动将20次切换时间进行平均，显示该平均值作为换向阀的切换时间，同时给出单次的实验标准差s 。
对一台直流电磁换向阀在同样条件下重复测量5次，得到5次的平均值为32ms ，其单次的实验标准差分别为s 1=0.38ms ；s 2=0.33ms ；s 3=0.34ms ；s 4=0.36ms ；s 5=0.34ms 。
4. 测量不确定度的评定A 类不确定度实验标准差分别为s 1=0.38ms ；s 2=0.33ms ；s 3=0.34ms ；s 4=0.36ms ；s 5=0.34ms 。
合并实验标准差s p =∑=51251j sj =0.35 ms 合并样本的自由度υ=∑=51j j υ=95实际测量中，每次进行20次平均，故该结果的标准差的不确定度为：u A =20s p =2035.0=0.078 ms5. 合成标准不确定度： U 合=242322212U U U U U A ++++=0.083ms6. 扩展不确定度K=2，置信概率约为95%，U=k ×U 合=0.167ms ≈0.17ms7. 报告结论本次电磁换向阀的换向时间为： T=32 ms ，U 95=±0.17ms ， K=2 。

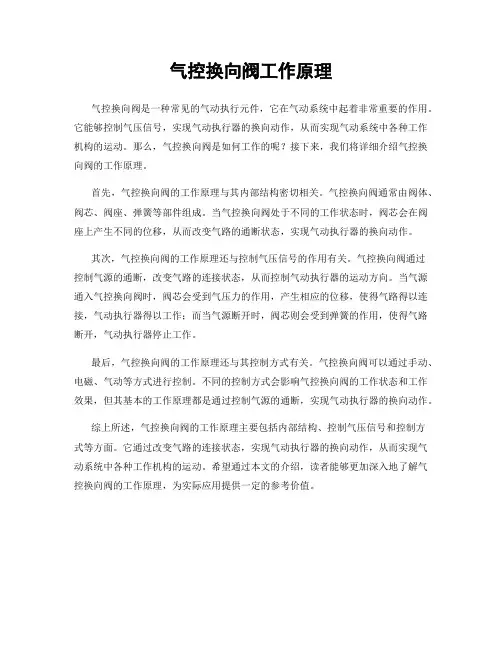

气控换向阀工作原理
气控换向阀是一种常见的气动执行元件，它在气动系统中起着非常重要的作用。
它能够控制气压信号，实现气动执行器的换向动作，从而实现气动系统中各种工作机构的运动。
那么，气控换向阀是如何工作的呢？接下来，我们将详细介绍气控换向阀的工作原理。
首先，气控换向阀的工作原理与其内部结构密切相关。
气控换向阀通常由阀体、阀芯、阀座、弹簧等部件组成。
当气控换向阀处于不同的工作状态时，阀芯会在阀座上产生不同的位移，从而改变气路的通断状态，实现气动执行器的换向动作。
其次，气控换向阀的工作原理还与控制气压信号的作用有关。
气控换向阀通过
控制气源的通断，改变气路的连接状态，从而控制气动执行器的运动方向。
当气源通入气控换向阀时，阀芯会受到气压力的作用，产生相应的位移，使得气路得以连接，气动执行器得以工作；而当气源断开时，阀芯则会受到弹簧的作用，使得气路断开，气动执行器停止工作。
最后，气控换向阀的工作原理还与其控制方式有关。
气控换向阀可以通过手动、电磁、气动等方式进行控制。
不同的控制方式会影响气控换向阀的工作状态和工作效果，但其基本的工作原理都是通过控制气源的通断，实现气动执行器的换向动作。
综上所述，气控换向阀的工作原理主要包括内部结构、控制气压信号和控制方
式等方面。
它通过改变气路的连接状态，实现气动执行器的换向动作，从而实现气动系统中各种工作机构的运动。
希望通过本文的介绍，读者能够更加深入地了解气控换向阀的工作原理，为实际应用提供一定的参考价值。

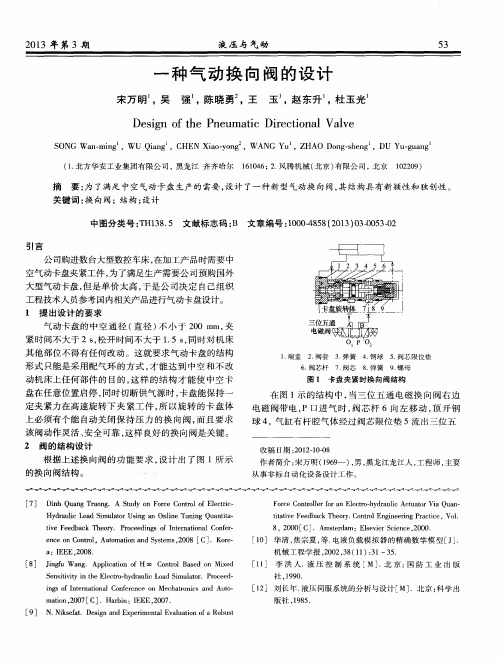

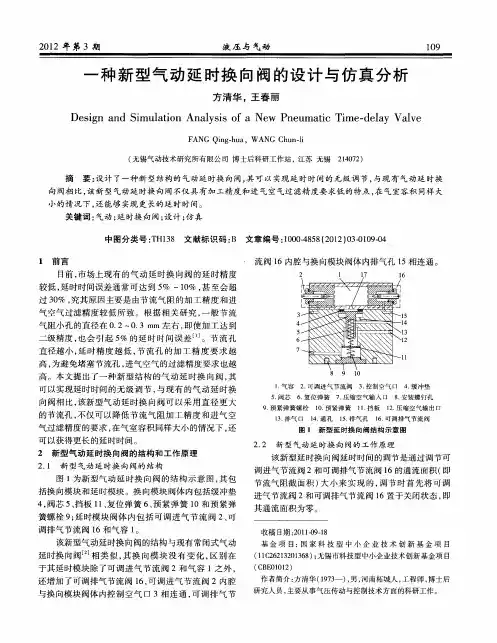

气动换向阀的设计与实现气动换向阀是一种非常实用的控制阀门，在工业、农业、医药、食品等领域都有广泛应用。
它能够实现自动化程度高、控制精度高、可靠性强等特点，对于提高生产效率、降低生产成本、保证产品质量等方面都有一定的贡献。
本文将从气动换向阀的工作原理、设计流程和实现过程等多个方面对气动换向阀进行探讨。
一、气动换向阀的工作原理气动换向阀是一种通过气体压力进行操作的控制阀门，通常由阀体、阀座、阀杆、阀盖、气动执行机构及接口等组成。
具体工作原理如下：阀体：气动换向阀通常采用铸钢或铸铁材质，其内部包含一个通道用来连接进入阀门的气体以及出去的气体。
阀座：位于阀体内部的阀座用于控制气体的进出，防止气体流向错误通道。
阀杆：阀杆作为气动执行机构的传动机构，用于控制阀杆的移动，实现气体进出的转换。
阀盖：阀盖是阀门的保护组件，防止灰尘和异物进入管道内部。
气动执行机构：气动执行机构由气动接口、电磁阀和气缸等组成，是阀门实现自动化操作的重要组成部分。
当气体进入气动执行机构时，电磁阀会打开，将气体送入气缸中，使得阀杆向左或右移动，从而控制气体的进出方向。
可以看出，气动执行机构是气动换向阀的核心部件，其质量的好坏直接影响到阀门的使用效果。
二、气动换向阀的设计流程气动换向阀的设计流程一般可以分为以下几个阶段：1.需求分析阶段：在这一阶段，需要进行对气动换向阀性能参数的需求分析，包括阀门的口径、压力范围、流量、温度、介质、工作环境及控制方式等多个方面的要求。
同时，也需要对气动执行机构的操作力和速度等参数进行分析。
2.方案设计阶段：在这一阶段，需要根据具体的需求条件进行方案设计，选择合适的结构形式、尺寸、材质等，并确定阀门的开启和关闭控制方式。
同时，在选择气动执行机构时需要考虑其输出力和速度等参数，确保其能够满足阀门的操作要求。
3.制造和加工阶段：在这一阶段，需要对气动换向阀的各个零部件进行加工制造，并进行组装和调试。
这一过程需要注意材料选择、零件加工和组装方式等多个方面，确保气动换向阀的质量和性能能够达到要求。
气路换向阀工作原理
气路换向阀是一种用于控制气体流动方向的装置，其工作原理是通过调节阀内的阀芯位置，改变气体流动的通道，从而实现气路的换向。
气路换向阀通常由阀体、阀芯和驱动装置组成。
阀体是阀门的外壳，内部设置有气道通道和阀座。
阀芯是阀门的关键部件，通过其位置的改变来控制气体的流向。
驱动装置则用于控制阀芯的移动，一般采用手动、电动、气动或液动的方式。
在气路换向阀的工作过程中，当阀芯处于关闭状态时，气体无法通过阀门进行流动。
而当阀芯处于开启状态时，气体可以由一个通道进入阀门，然后通过阀座进入另一个通道进行流动。
当需要改变气体的流动方向时，只需通过驱动装置控制阀芯的位置即可。
具体来说，当驱动装置将阀芯向一个方向移动时，阀芯与阀座之间的间隙就会产生一个通道，使气体可以顺着这个通道流动。
而当阀芯向另一个方向移动时，原来的通道就会被关闭，而另一个通道则会打开，从而使气体改变流动的方向。
气路换向阀还可以根据需要设置多个通道，以实现多个气体流动方向的控制。
例如，可以将一个通道用于气体的进气，另一个通道用于气体的排气，通过控制阀芯的位置，可以实现进气和排气的切换。
总的来说，气路换向阀通过调节阀芯位置来控制气体的流动方向，
从而实现气路的换向。
它的工作原理简单、可靠，并且具有较高的控制精度。
在各种工业领域中，气路换向阀被广泛应用于气体的控制和调节，起到了重要的作用。
气动换向阀工作原理
气动换向阀是一种使用气动力驱动的控制元件，用于控制气体、液体或其他介质的流向。
它可以将输入的气动信号转换为机械运动，从而实现对流体流动方向的控制。
气动换向阀通常由阀体、阀芯和驱动装置组成。
阀体是一个封闭的容器，内部有多个通道连接到不同的进出口。
阀芯是一个可移动的元件，位于阀体的内部通道中。
驱动装置可以是气动活塞或电磁阀，用于提供驱动力。
当气动换向阀处于停止状态时，阀芯通常位于中心位置，使得进出口之间没有流通。
当驱动力施加在阀芯上时，阀芯会沿着通道移动，将进口与出口连接在一起，实现流体的流动。
移动方向和连接方式取决于驱动装置的工作方式。
气动换向阀常用于自动控制系统中，通过控制气动信号的输入来调整阀芯的位置，从而改变介质的流动方向。
这种工作原理使得气动换向阀成为控制系统中重要的元件，能够实现流体的分流、合流、切换等操作。
总之，气动换向阀通过驱动装置将气动信号转换为机械运动，从而控制介质的流动方向。
它的工作原理简单而可靠，广泛应用于各种工业领域的控制系统中。
ll型气动换向阀原理English:The LL-type pneumatic directional valve is a type of valve that is operated by compressed air. It works on the principle of using the force of the compressed air to actuate the valve spool and change the direction of the flow of the fluid. When the pneumatic signal is applied to the valve, it creates a pressure differential on the valve spool, causing it to move and direct the flow of the fluid to the desired port. The valve consists of a housing, a spool, and ports for the fluid to enter and exit. The spool has different positions that correspond to different flow directions, and the compressed air signal determines which position the spool will move to. This type of valve is commonly used in pneumatic systems to control the direction of the fluid flow in various industrial applications.中文翻译:LL型气动换向阀是一种由压缩空气驱动的阀门类型。
液压机换向阀工作原理
手动换向阀通过手动旋转阀芯来改变液压油的流动方向。
当手动换向阀处于中间位置时，液压油无法通过阀芯流动。
当手动换向阀旋转时，阀芯的两个端口中的一个会与阀体中的流道相连，使液压油流向相应的执行机构，实现正、反转运动。
电磁换向阀通过电磁激励来改变液压油的流动方向。
当电磁换向阀通电时，电磁线圈产生磁场，使阀芯被吸合到相应的位置，使液压油流向相应的执行机构。
当电磁换向阀断电时，阀芯由于阻力或弹簧的作用回到原位，液压油的流动方向也随之改变。
气动换向阀通过气压操控来改变液压油的流动方向。
当气动换向阀通气时，气压作用于阀芯，使其移动到相应位置，液压油流向相应的执行机构。
当气动换向阀停止通气时，阀芯由于阻力或弹簧的作用回到原位，液压油的流动方向也随之改变。
总之，液压机换向阀的工作原理是通过操控阀芯的位置，改变液压油的流动方向，从而实现液压机的正、反转运动。
不同类型的换向阀有不同的控制方式，但其基本原理都是通过阀芯与阀体之间的密封结构来控制液压油的流动。
液压机换向阀在液压机械中起到了至关重要的作用，对于液压系统的正常运行具有重要意义。
气动三通换向阀工作原理
气动三通换向阀，嘿，这可是个神奇的小玩意儿呢！它就像是一个聪明的交通指挥员，指挥着气体的流向。
你看啊，它有三个通道，就像三岔路口一样。
当需要改变气体流向的时候，它能迅速而准确地切换通道，让气体乖乖地按照我们的要求流动。
这多厉害呀！
它的工作原理其实并不复杂，但却充满了巧妙之处。
就好像一场精彩的魔术表演，在你不经意间就完成了神奇的变化。
气动三通换向阀里面有一些关键的部件，这些部件相互配合，协同工作。
比如说阀芯吧，它就像是一个灵活的舞者，在阀体内轻快地跳动。
根据不同的控制信号，它能精准地移动到相应的位置，从而打开或关闭不同的通道。
这就好比我们走路，有时候走这条道，有时候走那条道，全看我们的目的地在哪里。
还有密封件呢，它们就像是坚固的卫士，确保气体不会偷偷地从不该走的地方溜走。
它们紧紧地守护着各个通道的关口，保证了整个系统的密封性和可靠性。
气动三通换向阀在很多领域都大显身手呢！在工业生产中，它能帮助实现自动化的流程控制；在机械设备中，它确保了各个部件能得到正确的动力供应。
它不就像是一个默默无闻却又不可或缺的幕后英雄吗？
想想看，如果没有它，那会是怎样的混乱局面呀！气体到处乱跑，系统无法正常工作，那可真是糟糕透顶了。
所以说呀，气动三通换向阀虽然个头不大，但作用可真是不容小觑呢！它就像是一个小小的魔法盒子，蕴含着大大的能量。
它让我们的生活和工作变得更加有序、高效。
难道我们不应该为这样神奇的发明而赞叹吗？它真的是太了不起啦！。
气动换向阀的选用
气动换向阀是气动系统中的控制元件，用来控制系统中流体的流向，其式样类型很多，用户可根据自己的需要进行选择。
换向阀的常见类型有如下几种：
按出气口分：二通、三通、四通和五通；
按工作位置分：二位和三位。
按控制方式分：气控和电控、直动式和先导式；
按被控介质分：流体阀和气体阀；
按功能分：常闭和常开、中封和中泄及中间供气；
按结构分：有截止阀和滑阀；
在选购气动换向阀时，应注意以下几点：
1、换向阀的螺纹接口：换向阀的公称通径与气口螺纹并不一一对应，因此，选用换向阀时应注意接口螺纹。
2、换向阀的安装尺寸：相同型号、功能的换向阀因生产厂家不同其外形和安装尺寸不尽相同。
3、换向动作是否干脆利落，不拖泥带水。
4、电磁阀特别是交流电磁阀应注意其绝缘性能。
以保证操作者的人身安全。
5、换向阀应无外泄漏，内泄漏越小越好。
否则，会影响系统的正常工作，并浪费能源。
6、注意阀的出厂日期，换向阀放的时间太长，其润滑油脂会老化，影响换向阀的正常工作。
