1 阀门的基本性能参数、阀门的型号编制规定解析

一、阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。

目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。

母，按下表的规定。

第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P低温型D a快速型Q防火型 F （阀杆密封）波纹管型W缓闭型H ——a 低温型指允许使用温度低于-46℃以下的阀门。

对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接型式类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G H J L P Q S U X Y Z传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号0 1 2 3 4 5 6 7 8 9 无代号四单元：结构型式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。

但下面内容在命名中均予省略：(1) 连接形式中：“法兰”。

(2) 结构形式中：a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”；b：截止阀和节流阀的“直通式”；c：球阀的“浮动”和“直通式”；d：蝶阀的“垂直板式”；e：隔膜阀的“屋脊式”；f：旋塞阀的“填料”和“直通式”；g：止回阀的“直通式”和“单瓣式”；h：安全阀的“不封闭”。

第一部分：阀门类型的代号阀门的类型代号用字母按（表1）的规定表示。

如果标号的阀门还具有其它功能或带有其它特异结构时，需要在阀门类型代号前面加注一个按（表2）规定表示的字母。

a低温型指允许使用温度低于一46C以下的阀门。

举个例子，我们从表1可以看到普通止回阀的型号H,如果将此阀门特殊化，比如防火止回阀由于具有特殊功能，所以结合表1和表2就该表示为FH o第二部分：驱动方式代号驱动方式用阿拉伯数字按（表3）的规定来表示。

注：L安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门（如手动蝶阀、手动闸阀、球阀等），阀门驱动方式代号省略，不表示。

2.只有当两种动力源同时对其作用才能控制其启闭时，此时我们用电磁一液动、电一液动、气一液动表示。

3.气动常开阀门用6K表示，气动常闭阀门用6B表示，液动常开阀门用7K表示，液动常闭阀门用7B表示。

4.防爆电动阀门用9B表示。

第三部分连接形式代号阀门的连接形式用数字按（表4）规定的表示。

注：阀门的连接形式用代号表示即可，具体的标准、结构等应在产品图样、说明书或订货合同等文件中予以详细说明。

第四部分结构形式代号阀门的结构形式用用阿拉伯数字按（表5-表15）规定的表示。

道这一部分没有特别要说明的，只要依据阀门的类型、结构形式找到相对应的形式代号就可以。

第五部分：密封面或衬里材料代号阀座密封面或衬里材料代号按（表16）规定的字母表示。

表16密封面或衬里材料代号注：1•除隔膜阀外，阀门的密封面材料不同时哪种材料硬度低即用其表示。

2,密封材料与阀门的本体材质相同时，密封面材料代号用W表示。

第六部分：压力代号L阀门的压力代号用以兆帕为单位的公称压力的值的十倍单位。

比如说某阀门的公称压力为L6MPa,则该阀门的压力代号为16。

2.压力等级采用磅级(Ib)或K级单位的阀门，在型号编制时.，应在压力代号栏后有Ib或K的单位符号。

第七部分：阀体材料代号阀体材料代号用字母按（表17）的规定表示。

国标阀门型号编制方法一、阀门型号的结构组成阀门型号由一系列数字、字母和符号组成，通常包括以下几个部分：产品类型标志、产品形式标志、产品结构标志、产品尺寸标志、产品材质标志、产品压力等级标志以及特殊要求标志等。

各个标志的排列和组合方式有标准规定，下面将详细介绍各部分的编码规则。

1.产品类型标志：用于标识阀门的类型，通常使用大写字母表示，如G表示截止阀、H表示止回阀等。

2.产品形式标志：用于标识阀门的形式，通常使用大写字母表示，如N表示蝶阀、Y表示旋塞阀等。

3.产品结构标志：用于标识阀门的结构形式，通常使用数字和字母组合表示，如1表示直通式、2表示角式、3表示弯道式等。

4.产品尺寸标志：用于标识阀门的口径尺寸，通常使用数字表示，如DN50表示50mm的口径。

5.产品材质标志：用于标识阀门的材质，通常使用大写字母和数字组合表示，如WCB表示碳钢、CF8表示不锈钢等。

6.产品压力等级标志：用于标识阀门的工作压力，通常使用数字表示，如PN16表示16MPa的工作压力。

7.特殊要求标志：用于标识阀门的特殊要求，通常使用大写字母和数字组合表示，如E表示耐高温、F表示耐腐蚀等。

二、编码规则1.编码顺序：阀门型号的编码顺序一般按照产品类型标志、产品形式标志、产品结构标志、产品尺寸标志、产品材质标志、产品压力等级标志和特殊要求标志的顺序进行排列。

2.编码分隔符：各部分之间的编码可以使用特定的分隔符进行分隔，常用的分隔符有"-"、"/"和空格等。

3.编码长度：阀门型号的编码长度没有规定限制，但通常为了方便标识和辨认，长度不会太长。

三、编码方法阀门型号的编码方法是将各个标志的编码按照规定的顺序组合起来。

例如，一个DN50剪刀式截止阀，材质为WCB，工作压力为PN16的阀门的型号可以编写为G-1-1-DN50-WCB-PN16、这个编码表示了该阀门的类型、形式、结构、尺寸、材质和压力等级等信息。

阀门的型号编制方法
一、阀门的型号
阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。

阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。

阀门型号的组成由七个单元顺序组成（见下表）

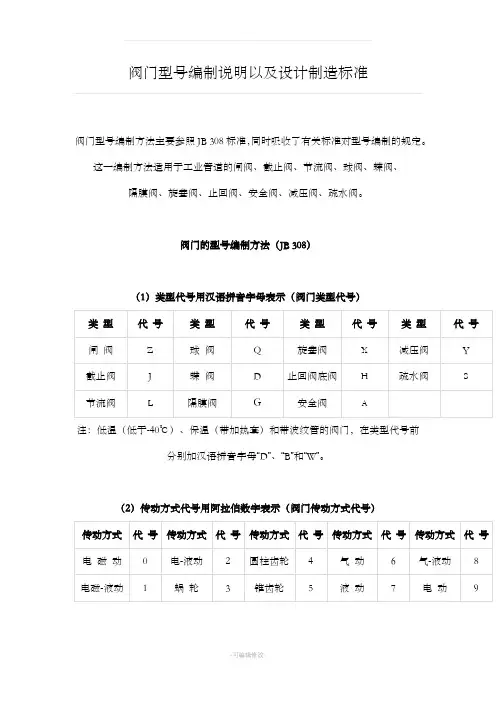

1．阀门的类型代号
表1—1
阀门类型代号阀门类型代号阀门类型代号闸阀Z 球阀Q 疏水阀S
截止阀J 旋塞阀X 安全阀 A
节流阀L 液面指示器M 减压阀Y
隔膜阀G 止回阀H
柱塞阀U 碟阀 D
2．传动方式代号用阿拉伯数字表示，按表1—2的规定
表1—2
注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

②对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S
表示。

防爆电动用“9B”表示。

．连接形式代号用阿拉伯数字表示，按表1—3的规定
3
4．结构形式代号用阿拉伯数字表示1—4~13
表1—4
表1—5
表1—6
表1—7
表1—8
表1—9
表1—10
表1—11
注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。

表1—12
表
1—13
6
．阀座密封面或衬里材料代号用汉语拼音字母表示，按表1—14的规定。

注：由阀体直接加工的阀座密封面材料代号用“W”表示；当阀座和阀瓣（闸板）密封面材料不同时，
用低硬度材料代号表示（隔膜阀除外）。

8．阀体材料代号用汉语拼音字母表示，按表1—15的规定
表1—15
注：PN≤的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体，省略本代号。

注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

2.对于气动或液动，常开式用6K、7K表示；常闭式用6B、7B表示；(4-3)球阀结构形式代号(4-10)安全阀结构形式代号1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核对阀门的设计制造标准。

2.传动方式根据阀门参数、功能要求和工作环境等实际使用条件的需要选择。

我公司生产的阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置。

3.阀门材料注：Ⅰ由于公称压力和磅级的温度标准不同，因此两者没有严格的对应关系，上表只是大致可参照的对应关系。

Ⅱ表中“K”级是日本标准中的一种压力等级。

5.连接形式一般采用法兰、焊接（对焊、承插焊）和螺纹连接等方式。

连接端的尺寸和型式一般根据公称压力、通径和材质等要求按有关标准选定。

对国标阀门说明如下：1.法兰连接尺寸和密封面型式可按GB9113、GB9115、GB4216和原机标JB79 、JB78等有关标准选定。

如与本样本所选标准或尺寸不符时，则须在订货合同中注明。

2.对焊端连接按GB12224的规定。

3.承插焊端连接按JB/T1751的规定。

4.内螺纹连接按GB7306圆锥管螺纹的规定。

5.外螺纹连接按GB7307管螺纹或GB196、GB197普通螺纹的规定。

对通径DN大于50mm对焊端电站阀门，应根据接管尺寸（外径X壁厚）确定孔径及坡口型式、尺寸。

6.结构长度可按有关标准选定或按客户的要求确定。

注：①除法兰和对焊端外，承插焊连接尺寸采用JB/T1751，内、外螺纹连接的尺寸分别采用GB/7306、GB7307。

②JB/T79-94机械行业标准中，系列1法兰连接尺寸与国际GB9113-88互换，系列2尺寸与原机标JB/79-59互换。

Welcome To Download !!!欢迎您的下载，资料仅供参考！。

阀门型号的编制及字母代号的含义1.型号的组成阀门型号由阀门类型，驱动方式、连接形式、结构形式、密封面或衬里材料、压力、阀体材料七部门组成。

如图所示1.2.1.1阀门类型代号类型代号类型代号安全阀弹簧载荷式、先导式 A球阀整体球Q 重锤杠杆式GA 半球PQ 蝶阀 D 蒸汽疏水阀S 倒流防止器GH 堵阀（电站用）SD 隔膜阀G 控制阀（调节阀）T 止回阀、底阀H 柱塞阀U 截止阀J 旋塞阀X 节流阀L 减压阀（自力式）Y进排气阀单-进排气阀P 减温减压阀（非自力式）WY 复合型FFP 闸阀Z 排污阀PW 排渣阀PZ2.1.2当阀门又同时具有其他功能作用或带有其他结构时，在阀门类型代号前再加注一个汉语拼音字母、典型功能代号按下表规定。

2.2驱动方式代号驱动方式代号用阿拉伯数字表示，按下表规定。

4.3连接形式代号以阀门进口端的连接形式确定代号，代号用阿拉伯数字表示，按下表规定。

4.4阀门结构形式代号阀门结构形式用阿拉伯数字表示，按下列表规定。

4.4.2截止阀和节流阀结构形式代号4.4.3止回阀结构形式代号4.4.5蝶阀结构形式代号4.4.6旋塞阀结构形式代号4.4.7隔膜阀结构形式代号4.4.8减压阀（自力式）结构形式代号4.4.9控制阀（调节阀）结构形式代号4.4.9减温减压阀（非自力式）结构形式代号4.4.10堵阀结构形式代号4.4.11蒸汽疏水阀结构形式代号4.4.12排污阀结构形式代号4.4.13安全阀结构形式代号4.5密封副或衬里材料代号密封副或衬里材料代号，以两个密封面中起密封作用的密封面材料或衬里材料硬度值较低的材料或腐蚀性较低的材料表示；金属密封面中镶嵌非金属材料的，则表示为非金属/金属。

材料代号按下表规定的字母表示。

4.6压力代号压力级代号采用 PN 后的数字表示。

4.7阀体材料代号。

阀门的分类与基本参数阀门的分类与基本参数一.阀门的分类阀门的种类很多，按不同的分类方法[18]可取不同的名称。

1.按用途和作用分（1）截断阀类：截断阀又称闭路阀，其作用是接通或截断管路中的介质。

截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜阀等。

（2）止回阀类：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

止回阀类包括止回阀和底阀等。

（3）调节阀类：调节阀类包括调节阀、节流阀和减压阀等，其作用是用来调节介质的流量、压力等参数。

（4）分流阀类：分流阀类包括各种形式的分配阀及疏水阀等，其作用是分配、分离或混合管路中的介质。

（5）安全阀类：安全阀类的作用是防止装置中介质压力超过规定数值，从而对管路或设备提供超压安全保护。

它包括各种形式的安全阀。

2. 驱动方式分（1）手动阀：靠人力操纵手轮、手柄或链轮驱动阀门。

当阀门启闭扭矩较大时，可在手轮和阀杆之间设置齿轮或涡轮减速器。

必要时，也可以利用万向接头及传动轴进行较远距离的操作。

（2）动力驱动阀：动力驱动阀可利用各种动力源进行驱动。

主要包括：电动阀、气动阀、液动阀和电磁阀等。

（3）自动阀：自动阀不需要外力驱动，而利用介质本身的能量来使阀门动作。

主要包括：止回阀、安全阀、减压阀、疏水阀和自动调节阀等。

3.按公称压力分（1）真空阀：工作压力低于标准大气压。

（2）低压阀：公称压力小于或等于16公斤力/厘米2。

（3）中压阀：公称压力为25、40、64公斤力/厘米2。

（4）高压阀：公称压力为100～800公斤力/厘米2。

（5）超高压阀：公称压力大于或等于1000公斤力/厘米2。

4.按工作温度分（1）高温阀：工作温度高于450ＯC。

（2）中温阀：工作温度高于120ＯC而低于或等于450ＯC。

（3）常温阀：工作温度高于或等于-40ＯC，而低于或等于120ＯC。

（4）低温阀：工作温度低于-40ＯC。

此外，还可按阀体材料分为铸铁阀、铸钢阀、锻钢阀、合金钢阀等；按使用部门分为通用阀、电站阀、船用阀、冶金用阀、水暖用阀等。

阀门型号编制方法阀门型号编制是根据阀门的规格、结构、用途等参数进行编制的一种方法。

它的主要目的是为了对阀门进行统一的标识和管理，方便用户和生产厂家进行沟通和交流。

下面将从阀门型号的组成、命名规则以及相关的注意事项等方面进行详细的解释。

一、阀门型号的组成阀门型号通常由一组数字和字母组成，其中包含了阀门的基本信息。

下面是常见的阀门型号组成要素：1. 阀门类型：通常用一个字母来表示，如G表示截止阀，Q表示球阀，C表示蝶阀等。

2. 阀门口径：表示阀门的通径大小，以英寸（inch）为单位，常用的有1/2、3/4、1、2等。

3. 面板连接方式：表示阀门的连接方式，常用的有螺纹连接、法兰连接、对夹连接等。

4. 阀门结构：表示阀门的结构形式，包括闸阀、截止阀、球阀、蝶阀、安全阀等。

5. 阀门材质：表示阀门的材质，常用的有铸铁、不锈钢、铜等。

6. 工作压力：表示阀门的额定工作压力，以MPa或psi为单位。

7. 温度等级：表示阀门的额定工作温度，以摄氏度或华氏度为单位。

8. 附件选型：表示配套的附件选型，如手动操作装置、电动装置、气动装置、减震器等。

二、阀门型号的命名规则阀门型号的命名规则可以根据不同的国家、行业或厂家而有所不同。

一般来说，阀门型号是由相关的技术标准规定的，具有一定的统一性。

以下是常见的阀门型号命名规则：1. 简化型号：有些厂家为了方便用户记忆和辨识，会对阀门型号进行简化，用一些常用字母或数字来替代具体的技术参数。

2. 层次型号：有些阀门型号会采用层次结构的命名方式，将阀门的各个参数按照一定的顺序和级别进行组织，使其更加清晰和易读。

三、注意事项编制阀门型号时需要注意以下几个方面：1. 根据实际情况选择型号：在编制阀门型号时，要根据具体的使用要求和工况条件来选择合适的型号。

不同工程项目或设备要求的阀门类型和规格可能会有所不同，需要根据实际情况进行选择。

2. 参考相关标准和规范：在编制阀门型号时，可以参考相关的标准和规范，如国家标准、行业标准或企业内部标准等。

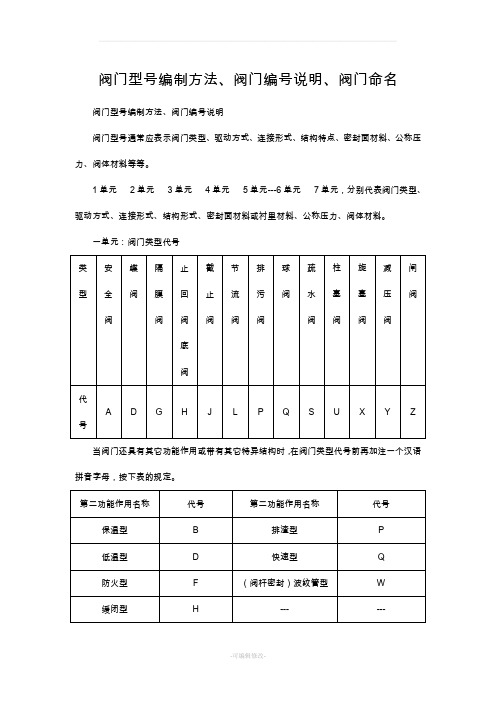

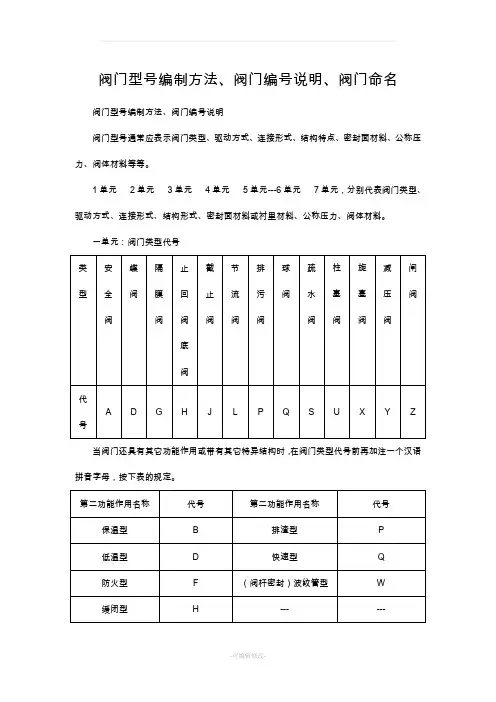

阀门型号编制方法、阀门编号说明、阀门命名阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等等。

1单元2单元3单元4单元5单元---6单元7单元，分别代表阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料、公称压力、阀体材料。

一单元：阀门类型代号当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。

二单元：传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

三单元：连接形式四单元：结构形式阀门结构形式用阿拉伯数字表示，按下表规定。

闸阀结构形式代号：截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元：密封副材料当密封副的密封面材料不同时，以硬度低的材料代号表示。

六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍七单元：阀体材料灰铸铁低压阀和钢制中压省略此项注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号举例：Z543H-16C 伞齿轮传动法兰连接平闸板阀，公称压力1.6MPa，阀体材料为碳钢。

阀门的命名阀门的命名按传动方式、连动形式、结构形式、衬里材料和类型命名。

但下列内容在命名中均省略：（1）连接形式中：“法兰”（2）结构形式中：A：阀杆的“明杆”、“弹性”、“刚性”和“单闸板”B：截止阀和节流阀的“直通式”C：球阀的“浮动”和“直通式”D：蝶阀的“垂直板式”E：隔膜阀的“屋脊式”F：旋塞阀的“填料”和“直通式”G：止回阀的“直通式”和“单瓣式”H：安全阀的“不封闭”（3）阀座密封面材料中的材料名称Welcome To Download !!!欢迎您的下载，资料仅供参考！。

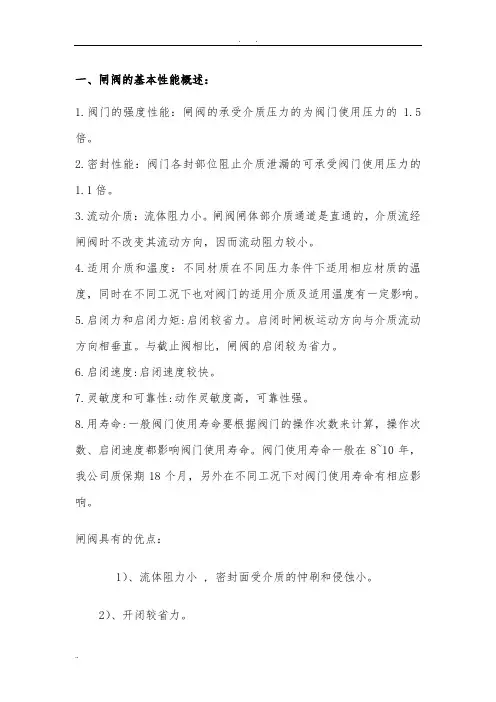

一、闸阀的基本性能概述：1.阀门的强度性能：闸阀的承受介质压力的为阀门使用压力的 1.5倍。

2.密封性能：阀门各封部位阻止介质泄漏的可承受阀门使用压力的1.1倍。

3.流动介质：流体阻力小。

闸阀闸体部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。

4.适用介质和温度：不同材质在不同压力条件下适用相应材质的温度，同时在不同工况下也对阀门的适用介质及适用温度有一定影响。

5.启闭力和启闭力矩:启闭较省力。

启闭时闸板运动方向与介质流动方向相垂直。

与截止阀相比，闸阀的启闭较为省力。

6.启闭速度:启闭速度较快。

7.灵敏度和可靠性:动作灵敏度高，可靠性强。

8.用寿命:一般阀门使用寿命要根据阀门的操作次数来计算，操作次数、启闭速度都影响阀门使用寿命。

阀门使用寿命一般在8~10年，我公司质保期18个月，另外在不同工况下对阀门使用寿命有相应影响。

闸阀具有的优点：1）、流体阻力小 , 密封面受介质的忡刷和侵蚀小。

2）、开闭较省力。

3）、介质流向不受限制 , 不扰流、不降低压力。

4）、形体简单 , 结构长度短，制造工艺性好，适用围广。

闸阀应用围：闸阀广泛适用于国钢铁厂、石油、化工、煤气、锅炉、造纸、纺织、医药、食品、船舶、供排水、能源、多晶硅、电力等行业工业管道。

二、截止阀的基本性能概述：1.阀门的强度性能：截止阀的承受介质压力的为阀门使用压力的1.5倍。

2.密封性能：阀门各封部位阻止介质泄漏的可承受阀门使用压力的1.1倍。

3.流动介质：截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。

所以截止阀流动介质阻力大。

当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。

4.适用介质和温度：不同材质在不同压力条件下适用相应材质的温度，同时在不同工况下也对阀门的适用介质及适用温度有一定影响。

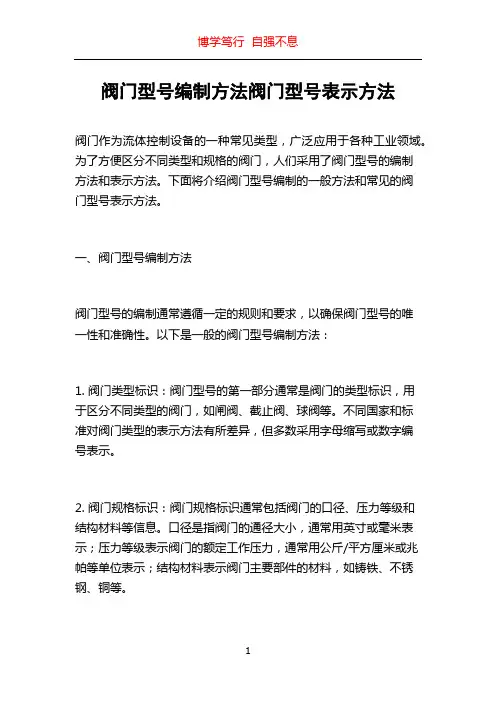

阀门型号编制方法阀门型号表示方法阀门作为流体控制设备的一种常见类型，广泛应用于各种工业领域。

为了方便区分不同类型和规格的阀门，人们采用了阀门型号的编制方法和表示方法。

下面将介绍阀门型号编制的一般方法和常见的阀门型号表示方法。

一、阀门型号编制方法阀门型号的编制通常遵循一定的规则和要求，以确保阀门型号的唯一性和准确性。

以下是一般的阀门型号编制方法：1. 阀门类型标识：阀门型号的第一部分通常是阀门的类型标识，用于区分不同类型的阀门，如闸阀、截止阀、球阀等。

不同国家和标准对阀门类型的表示方法有所差异，但多数采用字母缩写或数字编号表示。

2. 阀门规格标识：阀门规格标识通常包括阀门的口径、压力等级和结构材料等信息。

口径是指阀门的通径大小，通常用英寸或毫米表示；压力等级表示阀门的额定工作压力，通常用公斤/平方厘米或兆帕等单位表示；结构材料表示阀门主要部件的材料，如铸铁、不锈钢、铜等。

3. 阀门特殊要求标识：在阀门型号中，还可以包含一些特殊要求的标识，用于表示阀门的工作温度范围、工作介质、驱动方式等特殊要求。

二、阀门型号表示方法阀门型号可以使用不同的表示方法，以满足不同用户的需求和习惯。

以下是常见的阀门型号表示方法：1. 文字表示方法：阀门型号可以通过文字来表示，即通过使用不同的字母和数字组合来表示阀门的类型、规格和其他特殊要求。

例如，GZ45-16C表示一个型号为GZ45的闸阀，口径为16英寸，压力等级为C级。

2. 编码表示方法：为了简化阀门型号的表示，有些厂家采用了编码方式来表示阀门的类型、规格和特殊要求等信息。

通过设定一套固定的编码规则，可以用较短的编码来表示复杂的阀门型号。

例如，XK88-16A可以表示一个型号为XK88的截止阀，口径为16英寸，压力等级为A级。

3. 图形表示方法：在某些情况下，阀门型号也可以通过图形来表示。

通过绘制阀门的外形、特点和尺寸等信息，可以直观地表示阀门的类型和规格。

这种表示方法常用于产品型录、技术手册和维修手册等文档中。

阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。

以下图为例：1、阀门类型代号：即：Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型F；缓闭型H。

（2）截止阀类型代号前加“W”，表示波纹管密封阀门。

（3）闸阀类型代号前加“P”表示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。

（4）在地下水用闸阀类型代号前加“S”表示竖式安装，加“W”表示卧式安装。

（5）在地下水用闸阀类型代号前加“D1”、“D2”表示短系列，加“Q”表示球蝶阀，加“S”表示用于地下管网蝶阀。

2、传动方式代号：即：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。

防爆电动装置的阀门用9B表示，户外耐热式用9R表示。

3、连接方式代号：即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式4角式5直流式（三）止回阀结构形式代号：代号 1 2 3 4 5 6 7 8 9结构型式升降式阀瓣旋启式阀瓣升降式阀瓣蝶式直通流道立式结构角式结构单瓣结构多瓣结构双瓣结构直流式节流再循环式即：1直通式2升降立式3升降角式6旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金)6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。

阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。

以下图为例：1、阀门类型代号：即：Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型F；缓闭型H。

（2）截止阀类型代号前加“W”，表示波纹管密封阀门。

（3）闸阀类型代号前加“P”表示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。

（4）在地下水用闸阀类型代号前加“S”表示竖式安装，加“W”表示卧式安装。

（5）在地下水用闸阀类型代号前加“D1”、“D2”表示短系列，加“Q”表示球蝶阀，加“S”表示用于地下管网蝶阀。

2、传动方式代号：即：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。

防爆电动装置的阀门用9B表示，户外耐热式用9R表示。

3、连接方式代号：即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式4角式5直流式（三）止回阀结构形式代号：代号 1 2 3 4 5 6 7 8 9结构型式升降式阀瓣旋启式阀瓣升降式阀瓣蝶式直通流道立式结构角式结构单瓣结构多瓣结构双瓣结构直流式节流再循环式即：1直通式2升降立式3升降角式6旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金)6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。

阀门型号编制方法阀门型号的编制方法是根据阀门的功能、结构、材质、工作条件等因素进行综合考虑，通过一定的编码方式来标识阀门的性能、规格和特点，便于用户选择和订购。

下面将详细介绍阀门型号编制的方法：一、阀门功能阀门的功能包括截止、调节、安全保护等，根据阀门的不同功能，可以采用相应的字母进行标识。

如：•G表示截止阀门，如G1表示截止阀。

•R表示调节阀门，如R1表示调节阀。

•S表示安全阀门，如S1表示安全阀。

二、阀门结构阀门结构包括阀体形式、连接方式、密封形式等，根据阀门的不同结构，可以采用特定的字母和数字进行标识。

如：•Y表示截止阀门，阀体为蝶板形，如Y1表示蝶板截止阀。

•F表示截止阀门，阀体为球形，如F1表示球形截止阀。

•S表示截止阀门，阀体为直通通形，如S1表示直通截止阀。

•连接方式用数字表示，如1表示法兰连接，2表示螺纹连接，3表示对焊连接。

•密封形式用字母表示，如A表示软密封，B表示金属密封，C表示填料密封。

三、阀门材质阀门材质包括阀体、阀盖、阀芯、阀座等部件的材质，根据阀门的材质，可以采用特定的字母和数字进行标识。

如：•C表示碳钢材质，如C1表示碳钢阀门。

•S表示不锈钢材质，如S1表示不锈钢阀门。

•H表示铸铜材质，如H1表示铸铜阀门。

四、阀门口径和压力等级阀门的口径和压力等级决定了其流量和承受的压力范围，可以采用特定的数字进行标识。

如：•阀门口径一般采用英寸或毫米进行表示，如1/2英寸表示口径为1/2，DN80表示口径为80mm。

•阀门压力等级采用标准的PN、Class或MPa进行表示，如PN10表示压力等级为10bar，Class150表示压力等级为150psi，2.5MPa表示压力等级为2.5兆帕。

五、其他特殊要求阀门还可能具有一些其他特殊要求，如特殊温度、特殊介质等，可以采用特定的字母和数字进行标识。

如：•T表示阀门适用于高温工况，如T1表示适用于高温的阀门。

•M表示阀门适用于带有颗粒杂质的介质，如M1表示适用于颗粒介质的阀门。

阀门的规格及型号的编制说明点击次数：8 发布时间：2012-5-15阀门型号编制方法、阀门编号说明、阀门命名阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等等。

1单元2单元3单元4单元5单元---6单元7单元，分别代表阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料、公称压力、阀体材料。

当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示；对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。

四单元：结构形式阀门结构形式用阿拉伯数字表示，按下表规定。

旋塞阀结构形式代号当密封副的密封面材料不同时，以硬度低的材料代号表示。

六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍灰铸铁低压阀和钢制中压省略此项举例：Z543H-16C 伞齿轮传动法兰连接平闸板阀，公称压力1.6MPa，阀体材料为碳钢。

阀门的命名阀门的命名按传动方式、连动形式、结构形式、衬里材料和类型命名。

但下列内容在命名中均省略：(1)连接形式中：“法兰”(2)结构形式中：A：阀杆的“明杆”、“弹性”、“刚性”和“单闸板”B：截止阀和节流阀的“直通式”C：球阀的“浮动”和“直通式”D：蝶阀的“垂直板式”E：隔膜阀的“屋脊式”F：旋塞阀的“填料”和“直通式”G：止回阀的“直通式”和“单瓣式”H：安全阀的“不封闭”(3)阀座密封面材料中的材料名称截止阀和闸阀属于全开全关型阀门，作为切断或接通介质之用，不允许作调节和节流，即不宜作为调节阀使用。

截止阀和闸阀的应用范围是根据其特点决定的。

在较小的通道中，当要求有较好的关断密封性时，多采用截止阀；在蒸汽管道和大直径的给水管道中，由于流体阻力一般要求较小，则采用闸阀。

表示阀门的主要性能参数为公称通径、公称压力、工作压力和工作温度等。

一、公称通径公称通径DN 是管路系统中所有管路附件用数字表示的尺寸，以区别用螺纹或外径表示的那些零件。

公称通径是用作参考的经过圆整的数字，与加工尺寸数值上不完全等同。

公称通径是用字母“DN”后紧跟一个数字标志。

如公称通径250mm应标志为DN250。

二、公称压力公称压力PN 是一个用数字表示的与压力有关的标示代号，是供参考用的方便的圆整数。

同一公称压力PN值所标示的同一公称通径!" 的所有管路附件具有与端部连接型式相适应的同一连接尺寸。

在我国，涉及公称压力时，为了明确起见，通常给出计量单位，以“MPA”表示。

在英、美等国家中，尽管目前在有关标准中已列入了公称压力的概念，但实际使用中仍采用英制单位Class。

由于公称压力和压力级的温度基准不同，因此两者没有严格的对应关系。

两者间大致的对应关系参见表。

日本标准中有一种“K”级制，例如10K、20K、40K等。

这种压力级的概念与英制单位中的压力级制相同，但计量单位采用米制。

三、压力-温度额定值阀门的压力-温度额定值，是在指定温度下用表压表示的最大允许工作压力。

当温度升高时，最大允许工作压力随之降低。

压力-温度额定值数据是在不同工作温度和工作压力下正确选用法兰、阀门及管件的主要依据，也是工程设计和生产制造中的基本参数。

各种材料的压力-温度额定值、数据见第4章，许多国家都制订了阀门、管件、法兰的压力--温度额定值标准。

1、美国标准在美国标准中，钢制阀门的压力-温度额定值按ASME/ANSI B16.5a-1992、ASME B16.34-1996的规定；铸铁阀门的压力-温度额定值按ANSIB16.1-1989~B16.4-1989，ANSI B16.42-1985的规定：青铜阀门的压力-温度额定值按ASME/ANSI B16.15a-1992、ASME B16.24-1991的规定。

阀门的基本参数阀门的基本参数是：公称通径、公称压力、压力、温度等级以及阀门适用介质。

其中一些基本参数已有国家标准和部颁标准。

一、阀门的公称通径公称通径是指阀门与管道连接处通道的名义直径，用DN表示，在字母“DN”后紧跟一个数字标志。

如公称通径200mm应标志为DN200，它表示阀门规格，是阀门最主要的参数。

公称通径的数值应符合国家标准《管子和管路附件的公称通径》（GB1047-90）的规定。

见表1-1.表1-1 阀门的公称通径系列（GB1047-90） mm1 2 3 4 5 6 8 10 15 2025 32 40 50 65 80 100 125 150 175 200 225 250 300 350 400 450 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1800 2000 2200 2400 2600 2800 3000 3200 3400 3600 3800 4000注：表中的黑体字为常用的通径。

二、阀门的公称压力返回页首公称压力是指与阀门的机械强度有关的设计给定压力。

它是阀门在基准温度下允许的最大工作压力。

公称压力用PN表示，它表示阀门的承载能力，是阀门最主要的性能参数。

公称压力用MPa来度量。

公称压力应符合GB1048-90《管道原件公称压力》的规定。

见表1-2。

表1-2 阀门的公称压力系列（GB1048-90） MPa （bar）0.05(0.5) 0.1(1.0) 0.25(2.5) 0.4(4.0)0.6(6.0) 0.8(8.0) 1.0(10.0) 1.6(16.0)2.0(20.0) 2.5(25.0) 4.0(40.0) 5.0(50.0)6.3(63.0) 10.0(100.0) 15.0(150.0) 16.0(160.0) 20.0(200.0) 25.0(250.0) 28.0(280.0) 32.0(320.0) 42.0(420.0) 50.0(500.0) 63.0(630.0) 80.0(800.0) 100.0(1000.0) 125.0(1250.0) 160.0(1600.0) 200.0(2000.0) 250.0(2500.0) 335.0(3350.0) - -三、阀门的压力与温度等级返回页首当阀门工作温度超过公称压力的基准温度时，其最大工作压力必须相应降低，阀门的工作温度和相应的最大工作压力变化表简称温压表，是阀门设计和选用的基准。

阀门基础知识性能及其有关标准一、阀门分类这种分类方法既按原理、作用又按结构划分，是目前国际、国内最常用的分类方法。

一般分闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。

二、阀门的主要技术性能1.强度性能阀门的强度性能是指阀门承受介质压力的能力。

阀门是承受内压的机械产品，因而必须具有足够的强度和刚度，以保证长期使用而不发生破裂或产生变形。

2.密封性能阀门的密封性能是指阀门各密封部位阻止介质泄漏的能力，它是阀门最重要的技术性能指标。

阀门的密封部位有三处：启闭件与阀座两密封面间的接触处；填料与阀杆和填料函的配和处；阀体与阀盖的连接处。

其中前一处的泄漏叫做内漏，也就是通常所说的关不严，它将影响阀门截断介质的能力。

对于截断阀类来说，内漏是不允许的。

后两处的泄漏叫做外漏，即介质从阀内泄漏到阀外。

外漏会造成物料损失，污染环境，严重时还会造成事故。

对于易燃易爆、有毒或有放射的介质，外漏更是不能允许的，因而阀门必须具有可靠的密封性能。

3.流动性能介质流过阀门后会产生压力损失（既阀门前后的压力差），也就是阀门对介质的流动有一定的阻力，介质为克服阀门的阻力就要消耗一定的能量。

从节约能源上考虑，设计和制造阀门时，要尽可能降低阀门对流动介质的阻力。

4.动作性能1）.动作灵敏度和可靠性这是指阀门对于介质参数变化，做出相应反应的敏感程度。

对于节流阀、减压阀、调节阀等用来调节介质参数的阀门以及安全阀、疏水阀等具有特定功能的阀门来说，其功能灵敏度与可靠性是十分重要的技术性能指标。

2).启闭力和启闭力矩启闭力和启闭力矩是指阀门开启或关闭所必须施加的作用力或力矩。

关闭阀门时，需要使启闭件与发座两密封面间形成一定的密封比压，同时还要克服阀杆与填料之间、阀杆与螺母的螺纹之间、阀杆端部支承处及其他磨擦部位的摩擦力，因而必须施加一定的关闭力和关闭力矩，阀门在启闭过程中，所需要的启闭力和启闭力矩是变化的，其最大值是在关闭的最终瞬时或开启的最初瞬时。
