计算管道壁厚步骤如下：
公式：Tsd=Ts+C
Ts=PD0/2([δ]t*Ej+PY)
C=C1+C2
公式中；Ts——直管计算厚度（mm）
P——设计压力（MPa）
D0——管子外径（mm）
[δ]t——在设计温度下材料的许用应力（MPa）
查《化工工艺设计手册》第二十七章表27-29：常用钢材许用应力值。
Ej——焊接头系数
查《化工工艺设计手册》第二十七章表27-30：焊缝系数值。
无缝钢管常取Ej=1。
C——厚度附加量之和
C1——厚度减薄附加量，包括加工开槽和螺纹深度及材料厚度负偏差（mm）
C2——腐蚀或磨蚀附加量（mm）（一般取1.5mm）
Y——修正系数
查《化工工艺设计手册》第二十七章表29-9：修正系数值。
有时为简便起见，通常当Tsd＞6mm时，C≈0.18 Tsd；当Tsd≤6mm 时，C=1mm。
P设计压力，Mpa 16Do 直管外径，mm 89[σ]t 设计温度下直管材料的许用应力，Mpa 180φ焊缝系数，对无缝钢管，取=11Y温度修正系数0.4So直管的计算壁厚，mm 3.82C1钢管腐蚀裕量，mm 1C2钢管负偏差，mm 0.4S 直管的名义壁厚，mm5.22R弯头曲率半径，mm 120Do管子外径，mm 89I 内侧壁厚计算系数 1.29I 外侧壁厚计算系数0.86tw1内侧计算壁厚，mm 4.90tw2外侧计算壁厚，mm 3.32tw 弯头的名义壁厚，mm 6.30S管子实际壁厚，mm 6.3C1钢管腐蚀裕量，mm 1C2钢管负偏差，mm 0.4S min管子最小壁厚，mm 4.9D μmax管子最大外径（包括正偏差值），mm 34.1D nmax管子最大内径，mm 24.3K 管子最大外径与最大内径的比值 1.40d 1min管子螺纹最小根径，mm 32K 管子最大外径与最大内径的比值1.32P工作压力，Mpa 16K管子最大外径与最大内径的比值 1.40σ计算应力，Mpa 48.86[σ]设计温度下的许用应力，Mpa180.00管子不车螺纹部分管子车螺纹部分该壁厚可用海川waaabc制作，表格没有加密，欢迎转载，尊重作者，请不要删除本行谢谢！1、壁厚＜管子外径/6(压力管道设计及工程实例）公式适用2、壁厚≥管子外径/6或P/[σ]t ＞0.385直管壁厚应根据断裂理论、疲劳、热应力及材料特性等因素综合考虑。
3、弯管和弯头壁厚计算(SH/T3059-2012)4、受内压的高压管子强度计算（化工管路手册）。
管道壁厚计算公式
1.内压力：
管道内部的流体压力是计算管道壁厚的主要因素之一、一般情况下，管道壁厚的计算公式如下：
t=(P*D)/(2*S*E-0.8*P)
其中，t为管道的壁厚（单位为mm），P为管道内部的设计压力（单位为MPa），D为管道的外径（单位为mm），S为管道材料的允许应力（单位为MPa），E为管道材料的弹性模量（单位为MPa）。
2.外压力：
管道外部的环境压力也会对管道壁厚的计算产生影响。
通常情况下，管道外部的设计压力会小于内部的设计压力，因此可采用以下公式计算管道的壁厚：
t=(P*D)/(2*S*E+0.4*P)
其中的符号意义同上。
3.弯曲应力和压力脉动：
管道在运行过程中可能会受到弯曲应力和压力脉动的影响，这些因素也需要考虑到管道壁厚的计算中。
一般而言，管道壁厚的计算公式会根据具体的弯曲应力和压力脉动的情况来确定。
4.温度应力：
管道在不同温度下会发生膨胀和收缩，从而产生应力，也需要考虑到管道壁厚的计算中。
一般而言，计算管道壁厚时需要根据具体的温度条件来确定。
5.其他因素：
除了以上几个主要因素外，还有一些其他因素也需要考虑到管道壁厚的计算中。
例如，管道的使用年限、使用环境等因素也会对管道壁厚的计算产生影响。
综上所述，管道壁厚的计算公式是一个复杂的问题，需要考虑到多个因素的综合影响。
在实际工程中，一般会根据具体的设计条件和材料特性来确定最合适的计算公式，以保证管道的安全性和可靠性。

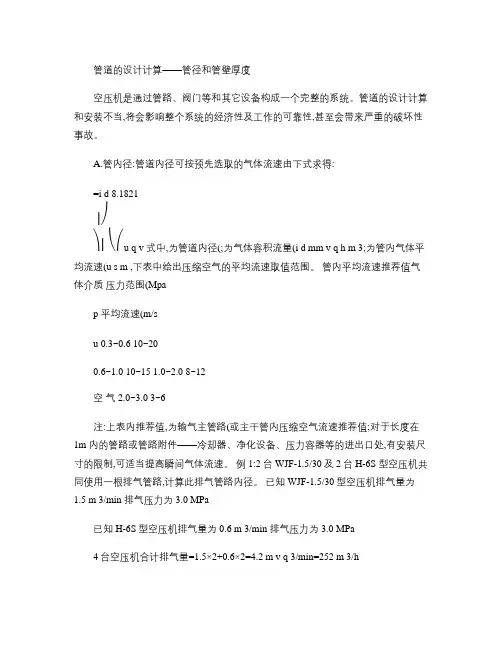

管道的设计计算——管径和管壁厚度空压机是通过管路、阀门等和其它设备构成一个完整的系统。
管道的设计计算和安装不当,将会影响整个系统的经济性及工作的可靠性,甚至会带来严重的破坏性事故。
A.管内径:管道内径可按预先选取的气体流速由下式求得:=i d 8.1821⎟⎠⎞⎜⎝⎛u q v 式中,为管道内径(;为气体容积流量(i d mm v q h m 3;为管内气体平均流速(u s m ,下表中给出压缩空气的平均流速取值范围。
管内平均流速推荐值气体介质压力范围(Mpap 平均流速(m/su 0.3~0.6 10~200.6~1.0 10~15 1.0~2.0 8~12空气 2.0~3.0 3~6注:上表内推荐值,为输气主管路(或主干管内压缩空气流速推荐值;对于长度在1m 内的管路或管路附件——冷却器、净化设备、压力容器等的进出口处,有安装尺寸的限制,可适当提高瞬间气体流速。
例1:2台WJF-1.5/30及2台H-6S 型空压机共同使用一根排气管路,计算此排气管路内径。
已知WJF-1.5/30型空压机排气量为1.5 m 3/min 排气压力为3.0 MPa已知H-6S型空压机排气量为0.6 m 3/min 排气压力为3.0 MPa4台空压机合计排气量=1.5×2+0.6×2=4.2 m v q 3/min=252 m 3/h如上表所示u=6 m/s 带入上述公式=i d 8.1821⎟⎠⎞⎜⎝⎛u q v =i d 8.18216252⎟⎠⎞⎜⎝⎛=121.8 mm 得出管路内径为121。
mmB.管壁厚度:管壁厚度δ取决于管道内气体压力。
a.低压管道,可采用碳钢、合金钢焊接钢管;中压管道,通常采用碳钢、合金钢无缝钢管。
其壁厚可近似按薄壁圆筒公式计算:min δ=[]c npnpd i +−ϕσ2 式中,p 为管内气体压力(MPa;n 为强度安全系数5.25.1~=n ,取[σ]为管材的许用应力(MPa,常用管材许用应力值列于下表;ϕ为焊缝系数,无缝钢管ϕ=1,直缝焊接钢管ϕ=0.8;为附加壁厚(包括:壁厚偏差、腐蚀裕度、加工减薄量,为简便起见,通常当c δ>6mm 时,c ≈0.18δ;当δ≤6mm 时, =1mm。
一、核算管道壁厚：根据《输气管道工程设计规范》GB50251-94第5.1.2.11、DN300的管线δ=PD/(2σsφFt)(5.1.2)式中δ------钢管计算壁厚（cm）；P ------设计压力（MPa）； P=7.5MPaD -----钢管外径（cm）； D=32.385cmσs-----钢管的最小屈服强度（MPa）；F ------强度设计系数，按表4.2.3和表4.2.4选取φ------焊缝系数；φ=1t ------温度折减系数。
当温度小于120℃时， t 值取1.0。
t =1选用API B,σs=240MPa,(《天然气长输管道工程设计》P203，表3-7-8)管线按一级地区考虑：F=0.72δ=PD/(2σsφFt)=0.70279948cm取δn=7.1mm2、DN200的管线δ=PD/(2σsφFt)(5.1.2)式中δ------钢管计算壁厚（cm）；P ------设计压力（MPa）； P=7.5MPaD -----钢管外径（cm）； D=219.1cmσs-----钢管的最小屈服强度（MPa）；F ------强度设计系数，按表4.2.3和表4.2.4选取φ------焊缝系数；φ=1t ------温度折减系数。
当温度小于120℃时， t 值取1.0。
t =1选用API B,σs=240MPa,(《天然气长输管道工程设计》P203，表3-7-8)管线按一级地区考虑：F=0.72δ=PD/(2σsφFt)= 4.75477431cm取δn=4.8mm3、DN150的管线δ=PD/(2σsφFt)(5.1.2)式中δ------钢管计算壁厚（cm）；P ------设计压力（MPa）； P=7.5MPaD -----钢管外径（cm）； D=168.3cmσs-----钢管的最小屈服强度（MPa）；F ------强度设计系数，按表4.2.3和表4.2.4选取φ------焊缝系数；φ=1t ------温度折减系数。
一、核算管道壁厚：根据《输气管道工程设计规范》GB50251-94第5.1.2.11、DN300的管线δ=PD/(2σsφFt)(5.1.2)式中δ------钢管计算壁厚（cm）；P ------设计压力（MPa）； P=7.5MPaD -----钢管外径（cm）； D=32.385cmσs-----钢管的最小屈服强度（MPa）；F ------强度设计系数，按表4.2.3和表4.2.4选取φ------焊缝系数；φ=1t ------温度折减系数。
当温度小于120℃时， t 值取1.0。
t =1选用API B,σs=240MPa,(《天然气长输管道工程设计》P203，表3-7-8)管线按一级地区考虑：F=0.72δ=PD/(2σsφFt)=0.70279948cm取δn=7.1mm2、DN200的管线δ=PD/(2σsφFt)(5.1.2)式中δ------钢管计算壁厚（cm）；P ------设计压力（MPa）； P=7.5MPaD -----钢管外径（cm）； D=219.1cmσs-----钢管的最小屈服强度（MPa）；F ------强度设计系数，按表4.2.3和表4.2.4选取φ------焊缝系数；φ=1t ------温度折减系数。
当温度小于120℃时， t 值取1.0。
t =1选用API B,σs=240MPa,(《天然气长输管道工程设计》P203，表3-7-8)管线按一级地区考虑：F=0.72δ=PD/(2σsφFt)= 4.75477431cm取δn=4.8mm3、DN150的管线δ=PD/(2σsφFt)(5.1.2)式中δ------钢管计算壁厚（cm）；P ------设计压力（MPa）； P=7.5MPaD -----钢管外径（cm）； D=168.3cmσs-----钢管的最小屈服强度（MPa）；F ------强度设计系数，按表4.2.3和表4.2.4选取φ------焊缝系数；φ=1t ------温度折减系数。
