重锤式止回阀标准

止回阀技术规范一、供货范围1、承包人提供的止回阀应是双法兰橡胶瓣旋启式结构形式，承包人应提供止回阀安装用的所有配套附件。

2、承包人应提供止回阀安装用的所有连接螺栓、螺母及垫圈，所提供的紧固件应采用ASTM321不锈钢。

3、承包人提供的止回阀规格、数量、连接长度尺寸等应满足招标附图的清单要求。

二、结构与形式1、承包人提供的止回阀应适合介质为城市污水处理厂的雨水或污水，环境温度为0〜40C。

2、橡胶瓣止回阀安装于水泵出水处或水平管线中，止回阀的阀瓣在流体压力作用下开启，流体从进侧流向出侧。

当进侧低于出侧时，阀瓣在流体压力及自身重力等因素作用下自动关闭以防止流体倒流。

3、橡胶瓣止回阀应采用双法兰连接，阀体、阀盖采用GGG50球墨铸铁须经防腐处理，阀辨采用GGG50球墨铸铁材料和强化尼龙布衬底硫化包覆NBR橡胶制造，采用全流面积式设计，不易堆积杂质。

阀体有足够的强度，安装后不变形，能灵活开闭。

阀瓣的设计符合流体力学性质，具有较小的水流阻力，并在启闭时有效的降低噪音和气蚀。

止回阀的密封面采用ASTM329不锈钢材料制造，阀门的密封性能好，耐磨耐腐蚀，使用寿命长。

4、橡胶瓣止回阀在进端介质压力作用下，阀瓣自动开启到位，当停泵或介质停止流动时，阀瓣在自重和回水压力下，迅速关闭，以防止介质大量倒流。

5、橡胶瓣止回阀二侧的法兰尺寸应按，公称压力P=1MPa。

阀门两端法兰螺栓孔的不同心、度不得大于螺栓与螺栓孔间隙的1/2螺栓孔中心圆直径的允许偏差和相邻两孔间的弦距离的允许偏差为螺栓与螺栓孔间隙的1/4任何连续几个孔之间的弦距离的总误差为：DN< 5mm 时不超过±1.5mm ;6mm<DN< 12mm 时不超过±2.0mm ;DN> 14mm 时不超过±2.5mm。

6、阀门的所有铸铁件内腔应进行防腐处理，除锈等级应达到Sa1/2等级要求，最后在所有流道的过流内腔进行重防腐处理，以提高其耐腐蚀性能。

止回阀的选用标准止回阀是阀门种类中的一种，人们对于它的认识、搜索、以及使用非常广泛，固此对于止回阀的选用规定了相应的标准如下：止回阀选用标准：1、为了防止介质逆流，在设备、装置和管道上都应安装止回阀；2、止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质；3、一般在公称通经50mm的水平管道上都应选用立式升降止回阀；4、直通式升降止回阀在水平管道和垂直管道上都可安装；5、对于水泵进口管路，宜选用底阀，底阀一般只安装在泵进口的垂直管道上，并且介质自下而上流动；6、升降式较旋启式密封性好，流体阻力大，卧式宜装在水平管道上，立式装在垂直管道上；7、旋启式止回阀的安装位置不受限制，它可装在水平、垂直或倾斜的管线上，如装在垂直管道上，介质流向要由下而上；8、旋启式止回阀不宜制成小口径阀门、可以做成很高的工作压力，PN可达到42MPa，而且DN也可以做到很大，最大可以达到2000mm 以上。

根据壳体及密封件的材质不同可以适用任何工作介质和任何工作温度范围。

介质为水、蒸汽、气体、腐蚀性介质、油品、药品、等。

介质工作温度范围在-196--800℃之间；9、适用场合是低压大口径，而且安装场合受到限制；10、蝶式止回阀的安装位置不受限制，可以安装在水平管路上，也可以安装在垂直或倾斜的管线上；11、隔膜式止回阀适用于易产生水击的管路上，隔膜可以很好地消除介质逆流时产生的水击，它一般使用在低压常温管道上，特别适用于自来水管道上，一般介质工作温度在-12--120℃之间，工作压力<1.6MPa，但隔膜式止回阀可以做到较大口径，DN最大可以达到2000mm以上；12、球形止回阀适用于中低压管路，可以制成大口径；13、球形止回阀的壳体材料可以用不锈钢制作，密封件的空心球体可以包裹聚四氟乙烯工程塑料，所以在一般腐蚀性介质的管路上也可应用，工作温度在-101--150℃之间，其公称压力≤4.0MPa，公称通经范围在200—1200之间；14、对于不可压缩性流体用止回阀选择时首先要对所需要的关闭速度进行评估，第二步是选择可能满足所需要的关闭速度的止回阀的类型；15、对于可压缩性流体用止回阀选择时可以根据不可压缩性流体用止回阀的类似方法来进行选择，如果介质流动范畴很大，则用于可压缩性流体的止回阀可使用一减速装置，如果介质流连续不段地快速停止和启动，如压缩机的出口那样，则使用升降式止回阀；16、止回阀应确定响应的尺寸，阀门供应商必须提供选定尺寸的资料数据，这样就能找到给定流速下阀门全开时的阀门尺寸大小；17、对于DN50mm以下的高中压止回阀，宜选用立式升降止回阀和直通式升降止回阀；18、对于DN50mm以下的低压止回阀，宜选用蝶式止回阀、立式升降止回阀和隔膜式止回阀；19、对于DN大于50mm、小于600mm的高中压止回阀，宜选用旋启式止回阀；20、对于DN大于200mm、小于1200mm的中低压止回阀，宜选用无磨损球形止回阀；21、对于DN大于50mm、小于2000mm的低压止回阀，伊选用蝶式止回阀和隔膜式止回阀；22、对于要求关闭时水击冲击比较小或无水击的管路，宜选用缓闭式旋启止回阀和缓闭式蝶形止回阀。

止回阀各种结构Retainerless butterfly check butterfly check valveCrane 结构Retainerless butterfly check butterfly check valveVelan 结构带重锤止回阀ChkCheckValve withweight所有外露铰链销旋启式止回阀通径在level阀瓣上的两个整体铸造的耳所有外露铰链销旋启式止回阀，通径在DN300及以下，都可以配置备选的外置杠杆和压铁。

这种装置可用来实现阀瓣的阻尼，或帮助止回阀阀瓣根据定向实现关闭通过采用杠杆和压柄防止阀瓣在运行期间出现旋转现象。

这个独特的特征通过消除阀瓣在严酷的应用阀阀瓣根据定向实现关闭。

通过采用杠杆和压铁来实现阀瓣的反平衡，这样阀门就可以在更低的流速下开启。

通过压铁位置的调整来增加阀瓣的重量压铁越靠近阀门关闭速度就越中出现旋转的现象，来帮助延长阀门的使用寿命。

阀瓣的重量，压铁越靠近，阀门关闭速度就越快。

在订购这种装置时，请指定所需的压铁位置。

档块在阀盖上翻转式阀瓣止回阀适用于要求更高的流速和压力的应用环境中。

其阀座环焊接在阀体内，这种阀门能够防止湍流造成的损坏，避免被腐蚀的阀座造成的损坏。

在安装之前经过全面彻底的清洗，这种阀门的阀座环通过锻造和轧制，形成一阀门的阀座环通过锻造和轧制形成个整体，并经过热处理实现所要求的表面硬度。

翻转式阀瓣止回阀以其迅速和静音关闭能力而被著称为“无撞击”止回阀。

压力等级包括Class 150, 300和600。

这种阀门配置双效补偿枢轴(铰链销)，能够减少阀门工作期间阀座与密封之间的磨损。

管道流体既可以在阀瓣上方也可以在下方流进阀门，由管道流体所产生的作用实现缓冲关闭。

这种美国12111阀门的阀体阀盖连接采用机加工Tilting Disc Check Valve太平洋阀门的阀体阀盖连接采用机加工外扣和内扣，适用于所有的压力等级。

gT-Pattern Lift-Check ValveTilting Disc Check ValveY-Pattern Lift-Check Valve。

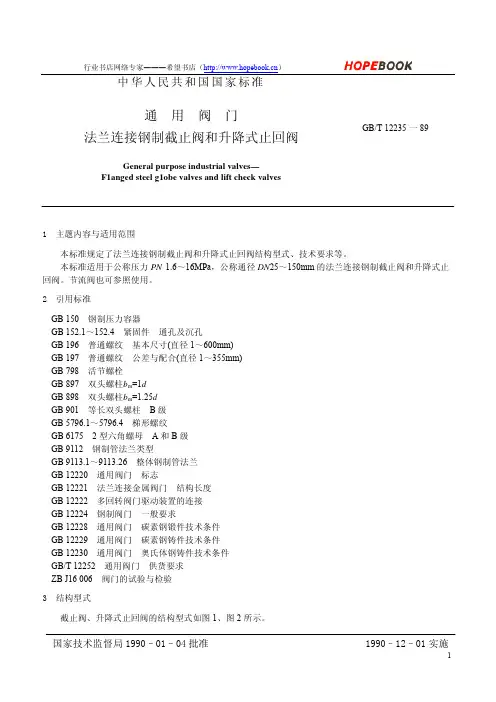

行业书店网络专家―――希望书店（）中华人民共和国国家标准通用阀门GB/T 12235一89法兰连接钢制截止阀和升降式止回阀General purpose industrial valves—F1anged steel g1obe valves and lift check valves1 主题内容与适用范围本标准规定了法兰连接钢制截止阀和升降式止回阀结构型式、技术要求等。

本标准适用于公称压力PN 1.6～16MPa，公称通径DN25～150mm的法兰连接钢制截止阀和升降式止回阀。

节流阀也可参照使用。

2 引用标准GB 150 钢制压力容器GB 152.1～152.4 紧固件通孔及沉孔GB 196 普通螺纹基本尺寸(直径1～600mm)GB 197 普通螺纹公差与配合(直径1～355mm)GB 798 活节螺栓GB 897 双头螺柱b m=1dGB 898 双头螺柱b m=1.25dGB 901 等长双头螺柱B级GB 5796.1～5796.4 梯形螺纹GB 6175 2型六角螺母A和B级GB 9112 钢制管法兰类型GB 9113.1～9113.26 整体钢制管法兰GB 12220 通用阀门标志GB 12221 法兰连接金属阀门结构长度GB 12222 多回转阀门驱动装置的连接GB 12224 钢制阀门一般要求GB 12228 通用阀门碳素钢锻件技术条件GB 12229 通用阀门碳素钢铸件技术条件GB 12230 通用阀门奥氏体钢铸件技术条件GB/T 12252 通用阀门供货要求ZB J16 006 阀门的试验与检验3 结构型式截止阀、升降式止回阀的结构型式如图1、图2所示。

国家技术监督局1990–01–04批准 1990–12–01实施11018109 11198 1212137 46 146 524 15163 20171 21阀杆下螺纹式图l1—阀体；2—阀瓣；3—阀瓣盖；4—阀盖；5—上密封座；6—阀杆；7—活节螺栓; 8—填料压盖；9—螺母；l0—手轮；11—阀杆螺母； 12—填料；13—带孔填料垫； 14—螺塞； 15—螺母； 16—垫片； 17—螺柱；18—压套螺母； 19—填料压套； 20—阀座25 46 3721图21—阀体；2—阀瓣； 3—衬套； 4—阀盖； 5—螺母； 6—垫片； 7—螺柱4 技术要求4.1 阀体4.1.1 法兰连接的截止阀、升降式止回阀的结构长度按GB 12221的规定。

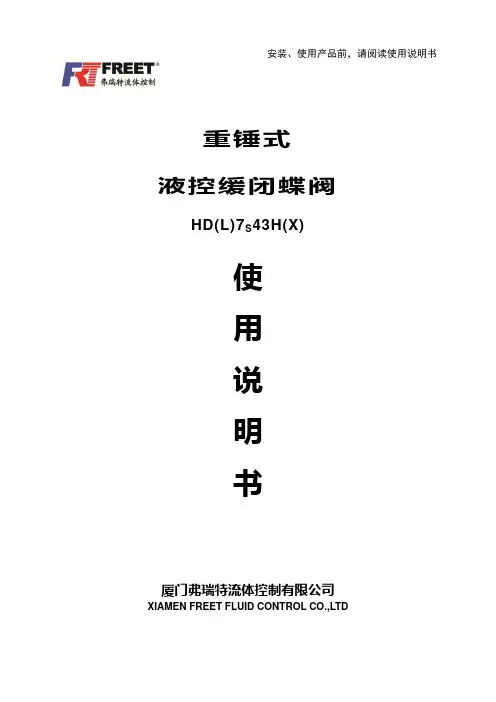

目录1.产品简介 (1)2.型号说明 (1)3.标准与规范 (1)4.主要阀门参数 (2)5.电液控制参数 (2)6.主要零件选用材料 (2)7.产品结构说明 (3)7.1阀门本体 (3)7.2传动单元 (3)7.3液压控制单元 (3)7.4电气控制单元 (4)8.电液功能调试 (5)8.1操作准备 (5)8.2就地调试 (6)8.3联动调试 (6)8.4故障保护 (7)9.联动运行 (7)10.储运、安装与维护 (8)10.1吊运 (8)10.2储存 (8)10.3安装 (8)10.4日常维护 (9)11.一般故障及排除方法 (9)11.1拆卸维修注意事项 (9)11.2阀门部分 (9)11.3电液控制部分 (10)12.附件 (10)重锤式自动保压型液控止回蝶阀（B系列）1.产品简介本系列液控止回蝶阀，主要安装于水利、电力、给排水等各类泵站的水泵出口，替代止回阀和闸阀的功能。

工作时，阀门与管道主机配合，通过预设的启闭程序，低流阻全行程开启，快慢两阶段关闭，有效消除管路水锤，实现管路的可靠截止；特殊工况下还可实现无电紧急关阀，起到保护管路系统安全的作用。

阀门关闭储备能源为重锤势能。

本公司可根据现场特殊要求单独进行设计，多方位满足广大用户对该类产品的需要。

2.型号说明※H D 7 B 4 1 ※–※※阀门材料：无灰铸铁 Q 球墨铸铁 C 碳钢公称压力：单位: kg/㎝2密封材料：X 优质丁腈橡胶 H 不锈钢结构形式： 1 垂直板式 3 三偏心结构+n 防泥沙结构连接方式：法兰连接液控特征： B 重锤式自动保压型S 重锤式自动保压锁定型X 蓄能器式XS 蓄能器式锁定型驱动方式：液压传动产品类别：蝶阀功能特征：缓闭止回功能公称通径：单位：mm3.标准与规范注：可采用其他有关标准和国外标准，法兰尺寸可按用户要求制造，但应在订货合同中注明。

4.主要阀门参数5.电液控制参数6.主要零件选用材料7.产品结构说明本产品主要由阀门本体、传动单元、液压控制单元，电气控制单元等部分组成。

液控蝶阀介绍材料目前我公司液控蝶阀主要分六类：普通型（水轮机用）、锁定型、保压型、全液控（蓄能器型）、快关型、快开型。

普通型作为管路启（通）闭（断）设备使用，具有全关、全开位置锁定功能，是大型水轮机进水阀门的优选设备；锁定型、保压型、全液控三种型式主要作为水泵出口的止回设备使用，防止介质倒流和水锤冲击；快关型、快开型液控蝶阀作为管路紧急切断或开启使用，属于系统安全设备；第七种——调节型液控蝶阀用于调节管道中介质的流量或下游压力。

市场上最常用的是：（重锤式）锁定型液控止回蝶阀、（重锤式）保压型液控止回蝶阀、（蓄能器式）全液控止回蝶阀和（弹簧式）快关型液控蝶阀。

每个用户的实际工况不同，对阀的要求自然也不同。

因此每一次定货都要在基本型的基础上根据用户的要求进行修改后才能生产。

HD7s43R、HD7s42X型重锤式锁定型液控止回蝶阀1.性能、结构、工艺特点：本蝶阀适用于介质为水的管路的泵出口处，作为闭路并和止回阀，主要用来避免和减少管路系统中介质的倒流和产生过大的水锤，以保护水泵及整个管路系统的安全。

本蝶阀在全关位置可实现截止密封。

因此它代替了旧的输水管路上的止回阀和闸阀两台阀门的功能，既降低管线费用、节约了安装空间，也大大降低了流阻系数（为闸阀、止回阀之和的30％），节省能源。

采用国内最先进的密封结构：HD7s43R型为三偏心硬密封结构，HD7s42X型为双偏心软密封结构。

均能保证双向密封功能。

阀门开启时密封面的脱开角大，密封面磨损小，开关省力，使用寿命长。

通过重锤势能关阀，安全可靠。

保证即使在事故失电状态下仍能准确动作、保障系统安全。

通过油泵平稳开阀，通过重锤势能实现两阶段关阀。

既避免介质倒流和水锤冲击，又有效减小密封面的冲击。

快、慢关的切换角度可以调整，快、慢关段行程所用的时间可以调整，适应不同用户不同管线的要求。

通过锁定油缸进行开关位置锁定，避免系统误操作或掉锤现象的发生。

并有带自动补压的蓄能器系统来保证在失电情况下仍能解除锁定，完成关阀动作。

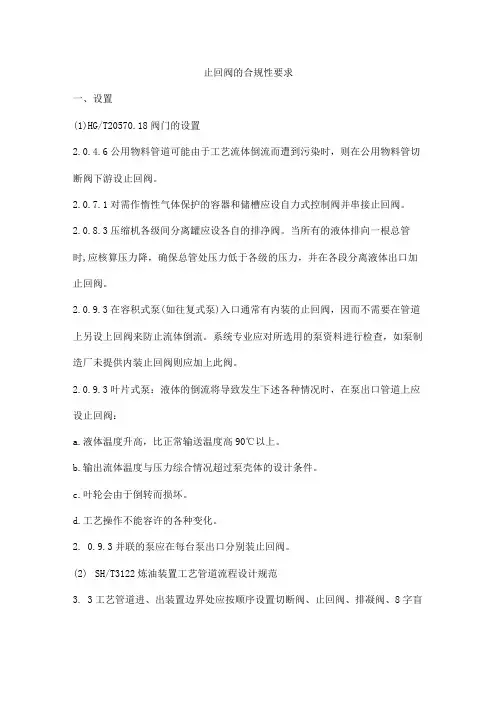

止回阀标准号
止回阀标准号是指用于规范和定义止回阀产品的标准编号。

止回阀是一种用于控制流体在管道中单向流动的阀门，它具有阻止逆流的功能，防止流体在管道中逆向流动造成损坏或不必要的压力损失。

为了确保止回阀的质量和性能，各个国家和地区制定了相应的标准来规范止回阀的设计、制造和测试。

在国际上，一些常见的止回阀标准包括美国标准（ANSI/API）、欧洲标准（EN/DIN）、国际标准（ISO）和中国标准（GB）等。

这些标准通常包含了止回阀的尺寸、材料、工作压力、工作温度、密封性能、测试方法等方面的要求。

以美国标准为例，一种常见的止回阀标准是ANSI/API标准，其中包括了许多具体的标准编号，如API 6D、API 594等。

API 6D是针对管线用钢制止回阀的标准，它规定了止回阀的设计、制造、材料、测试和验收等方面的要求。

API 594是针对小口径（NPS 2~24）双焊接平板式止回阀的标准，它规定了止回阀的尺寸、压力等级、面对面尺寸、材料、密封性能等要求。

对于用户来说，了解止回阀标准号是非常重要的，因为它可以帮助用户选择适合自己需求的止回阀产品，以确保其符合相关的技术要求和
质量标准。

同时，止回阀标准号也为制造商提供了统一的参考依据，以确保其产品的一致性和可靠性。

总结起来，止回阀标准号是用于标识和规范止回阀产品的标准编号，用户和制造商可以根据这些标准选择和生产合适的止回阀产品，以满足相关的技术要求和质量标准。

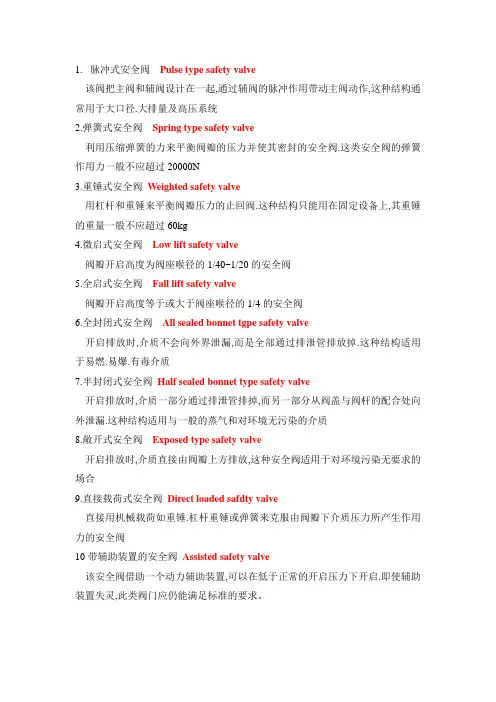

1.脉冲式安全阀Pulse type safety valve该阀把主阀和辅阀设计在一起,通过辅阀的脉冲作用带动主阀动作,这种结构通常用于大口径.大排量及高压系统2.弹簧式安全阀Spring type safety valve利用压缩弹簧的力来平衡阀瓣的压力并使其密封的安全阀.这类安全阀的弹簧作用力一般不应超过20000N3.重锤式安全阀Weighted safety valve用杠杆和重锤来平衡阀瓣压力的止回阀.这种结构只能用在固定设备上,其重锤的重量一般不应超过60kg4.微启式安全阀Low lift safety valve阀瓣开启高度为阀座喉径的1/40~1/20的安全阀5.全启式安全阀Fall lift safety valve阀瓣开启高度等于或大于阀座喉径的1/4的安全阀6.全封闭式安全阀All sealed bonnet tgpe safety valve开启排放时,介质不会向外界泄漏,而是全部通过排泄管排放掉.这种结构适用于易燃.易爆.有毒介质7.半封闭式安全阀Half sealed bonnet type safety valve开启排放时,介质一部分通过排泄管排掉,而另一部分从阀盖与阀杆的配合处向外泄漏.这种结构适用与一般的蒸气和对环境无污染的介质8.敞开式安全阀Exposed type safety valve开启排放时,介质直接由阀瓣上方排放,这种安全阀适用于对环境污染无要求的场合9.直接载荷式安全阀Direct loaded safdty valve直接用机械载荷如重锤.杠杆重锤或弹簧来克服由阀瓣下介质压力所产生作用力的安全阀10带辅助装置的安全阀Assisted safety valve该安全阀借助一个动力辅助装置,可以在低于正常的开启压力下开启.即使辅助装置失灵,此类阀门应仍能满足标准的要求。

1. Exposed type full lift spring safety valve is usually chose for steam boiler using.2. Low lift spring safety valve is usually chose when the medium is liquid.3. Sealed Fall lift Spring safety valve is usually chose when the medium is air or other4.Full lift inner safety valve is usually chose for tank-truck for liquefied petroleum gas using or tank car for liquefied petroleum gas using .5. Pilot operated safety valve is usually chose for Christmas tree using6. The pilot operated safety valve with functions of safety and controlling is usually used in turbine high pressure bypass ofsteam-electric power equipment7. The safety valve with release level should be chose when the opening-test is demanded regularly. Disc can be lifted slightly at the fluid pressure above 75% of opening pressure8. If temperature of medium is higher, the safety valve with radiator should be chose to bring down the temperature of spring cavity when operating temperature above 300¡æ in sealed type safety valve or above 350¡æ in exposed type safety valve.9. Bellow seal safety valve should be chose when backing pressure of valve is changed and amount of change above 10% of opening pressure.10.If the medium is caustic, bellow seal safety valve should be chose to protect important parts from fault.Pay attention in installing and maintaining safety valve1. All kinds of safety valve should be installed vertically2. There should be no resistance in exit of safety valve to avoid pressure3. Safety valve should have special test and seal test before installation4. Using-safety-valve should be checked regularly。

止回阀技术规格书止回阀采用碟板型油压微阻缓闭消声式的，并能承受相当系统压力的压强，开启时阀板的自重力在轴上，是中线水平开启，能够有效地消除停泵回流产生的水锤及噪音，在阀门进水口方向的左侧装有一套油压缓闭消声装置，用来自动控制阀板的关闭程序，先速闭后缓闭，用缓闭来降低水锤峰值，消除回流冲击震动而产生的噪音。

在阀门进水左侧的轴端上固定一个阻尼杆与阀板同步旋转，可指示阀板的开启位置，关闭时控制阀板缓闭。

所有内部部件应能更换，必要时阀应有与阀体浇铸的支撑脚座，并具有下列特性：（1）阀门关闭时回流水锤峰值不大于工作压力的1.2倍（2）有足够大的可拆卸阀套便于检修内部装置，并能将阀板从主体上拆下。

（3）阀体底部可安装一个排水塞；（4）阀板缓闭时间60秒至0秒可调；（5）阀座止口的密封材料采用不锈钢和橡胶；（6）阀门的关闭件逆止口、阀板、阀板轴、轴套全部采用不锈钢、黄铜、橡胶等防腐耐磨材料制造。

法兰结构与阀体铸成一体，法兰尺寸根据GB4216，GB9112和GB9113而定。

1 结构阀门采用全流域面积式，主要由阀体、阀盖、钢棒、橡胶瓣组成。

橡胶瓣以钢板和强化尼龙布为亲体，采用丁晴橡胶进行整体包胶，要求包胶贴紧密、几何尺寸精确，密封弹性佳，彻底将钢板与流体隔离。

橡胶瓣的上部为没有钢骨架的弹性段，橡胶瓣背部上设有弹性开启限位装置橡胶瓣关到位时与阀门轴线成450角，以达到减少开启阻力，实现快开快关。

采用双法兰式，法兰要与阀体铸为一体，法兰的连接尺寸要符合GB/T17241.6-98的有关规定。

2 主要部件材质阀体、阀盖、法兰：铸铁（QT450-10）。

3 密封阀盖与阀体之间的O型密封圈采用丁晴橡胶圈。

阀门的压力试验要符合GB/T13927-92的规定。

4 伸缩节构造A 所有限位及传力伸缩接头皆为双法兰结构。

B 伸缩接头本体不应有擦伤、沟槽或碰撞形成的明显凹陷，并不得有裂纹、结疤、折叠、分层等缺陷C 因介质为污水，伸缩接头应进行镀锌和防腐喷涂处理。
