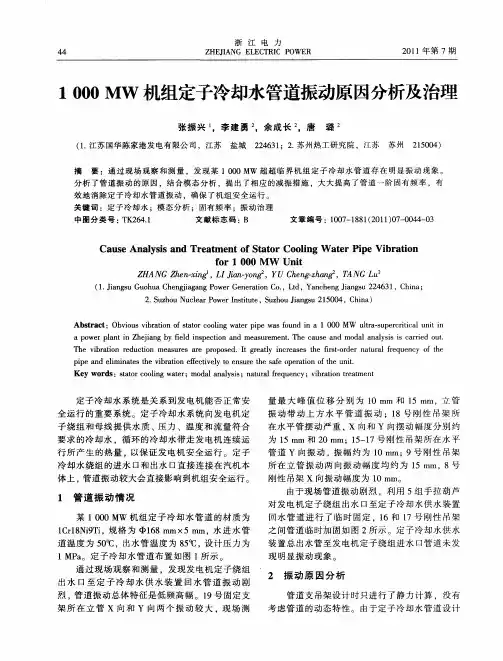

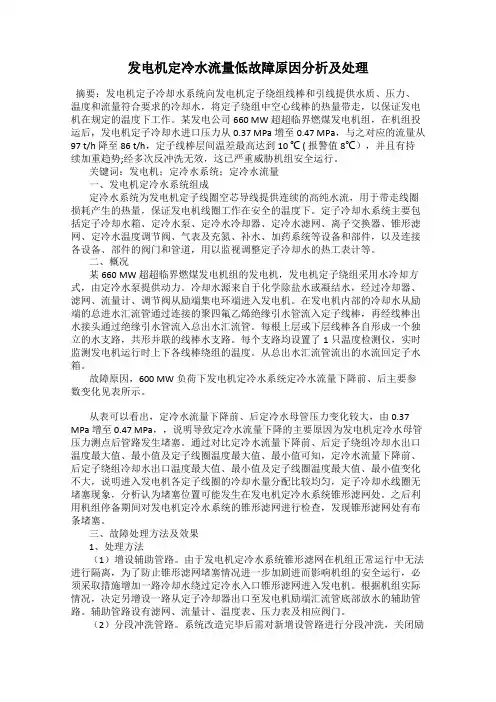

发电机定冷水流量低故障原因分析及处理摘要：发电机定子冷却水系统向发电机定子绕组线棒和引线提供水质、压力、温度和流量符合要求的冷却水，将定子绕组中空心线棒的热量带走，以保证发电机在规定的温度下工作。
某发电公司660 MW超超临界燃煤发电机组，在机组投运后，发电机定子冷却水进口压力从0.37 MPa 增至0.47 MPa，与之对应的流量从97 t/h 降至86 t/h，定子线棒层间温差最高达到10 ℃ ( 报警值8℃），并且有持续加重趋势;经多次反冲洗无效，这已严重威胁机组安全运行。
关键词：发电机；定冷水系统；定冷水流量一、发电机定冷水系统组成定冷水系统为发电机定子线圈空芯导线提供连续的高纯水流，用于带走线圈损耗产生的热量，保证发电机线圈工作在安全的温度下。
定子冷却水系统主要包括定子冷却水箱、定冷水泵、定冷水冷却器、定冷水滤网、离子交换器、锥形滤网、定冷水温度调节阀、气表及充氮、补水、加药系统等设备和部件，以及连接各设备、部件的阀门和管道，用以监视调整定子冷却水的热工表计等。
二、概况某660 MW 超超临界燃煤发电机组的发电机，发电机定子绕组采用水冷却方式，由定冷水泵提供动力。
冷却水源来自于化学除盐水或凝结水，经过冷却器、滤网、流量计、调节阀从励端集电环端进入发电机。
在发电机内部的冷却水从励端的总进水汇流管通过连接的聚四氟乙烯绝缘引水管流入定子线棒，再经线棒出水接头通过绝缘引水管流入总出水汇流管。
每根上层或下层线棒各自形成一个独立的水支路，共形并联的线棒水支路。
每个支路均设置了1只温度检测仪，实时监测发电机运行时上下各线棒绕组的温度。
从总出水汇流管流出的水流回定子水箱。
故障原因，600 MW负荷下发电机定冷水系统定冷水流量下降前、后主要参数变化见表所示。
从表可以看出，定冷水流量下降前、后定冷水母管压力变化较大，由0.37 MPa 增至0.47 MPa，，说明导致定冷水流量下降的主要原因为发电机定冷水母管压力测点后管路发生堵塞。
发电机定子冷却水系统异常处理及原因分析周瑜发布时间：2021-10-27T03:45:50.288Z 来源：《电力设备》2021年第8期作者：周瑜[导读] 本文阐述了一次发电机定子冷却水系统异常情况，就此情况提出检查及处理过程，对电机定子冷却水系统异常原因进行了分析，并提出来防范措施，对发电机定冷水箱内含气（非氢气）有现实的指导意义。
周瑜（大唐南京发电厂江苏南京 210000）摘要：本文阐述了一次发电机定子冷却水系统异常情况，就此情况提出检查及处理过程，对电机定子冷却水系统异常原因进行了分析，并提出来防范措施，对发电机定冷水箱内含气（非氢气）有现实的指导意义。
关键词：发电机；定子冷却水；铜离子含量某电厂为两台660 MW超超临界参数燃煤机组。
发电机为QFSN型、额定容量为600-660MW等级水氢氢汽轮发电机。
当在额定氢压0.5MPa下运行时，每天漏氢量不大于14m3（常压下体积）；发电机定冷水系统离子交换器经技术再造成深圳市水苑水工业技术设备有限公司SZSY-3型发电机定冷水处理装置，通过特殊的离子交换工艺处理，提高内冷水的pH 值，降低定冷水的电导率和铜离子浓度，使发电机定冷水各项水质指标达到国家标准要求。
一、发电机定子冷却水系统异常情况某年11月24号，化学监盘发现定冷水出口管PH值由8.3下降至6.9，而导电度由0.55上升至1.55 ，初步判定为定冷水处理装置内树脂失效所致。
随即对定冷水处理装置树脂进行再生，投运后PH值在8左右波动，导电率可控，基本可以满定冷水水质要求。
但好景不长，仅维持了一个月时间，定冷水处理装置内树脂再次失效，为排除树脂再生品质问题，更换了一套新树脂，定冷水PH值只能维持在7-7.2。
与此同时，发现在发电机定冷水箱上部压力表有0.014MPa的压力，打开排气门，测量定冷水箱内排气的氢气含量约为1000ppm，判定气体并非氢气，将压力降到0后关闭排气门，压力稳步上升至0.014MPa后稳定，检查发电机定子冷却水水箱顶部排气表排气量达到12m3/天，而发电机每天的补氢量仅有7~9m3，排除氢气泄漏可能性。

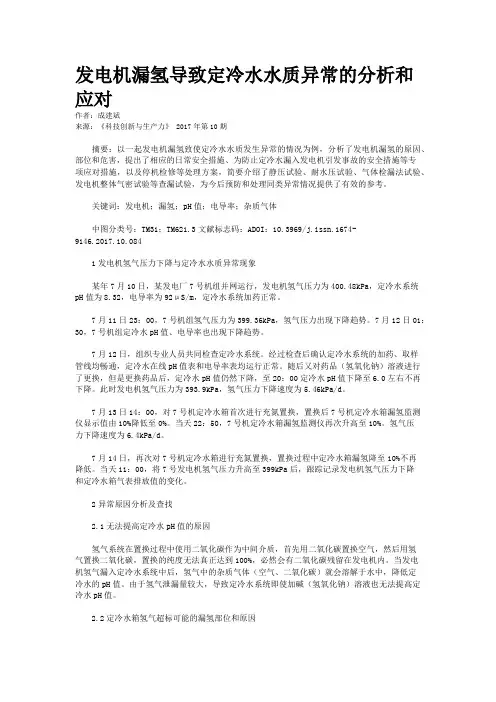

发电机漏氢导致定冷水水质异常的分析和应对作者：成建斌来源：《科技创新与生产力》 2017年第10期摘要：以一起发电机漏氢致使定冷水水质发生异常的情况为例，分析了发电机漏氢的原因、部位和危害，提出了相应的日常安全措施、为防止定冷水漏入发电机引发事故的安全措施等专项应对措施，以及停机检修等处理方案，简要介绍了静压试验、耐水压试验、气体检漏法试验、发电机整体气密试验等查漏试验，为今后预防和处理同类异常情况提供了有效的参考。
关键词：发电机；漏氢；pH值；电导率；杂质气体中图分类号：TM31；TM621.3文献标志码：ADOI：10.3969/j.issn.1674-9146.2017.10.0841发电机氢气压力下降与定冷水水质异常现象某年7月10日，某发电厂7号机组并网运行，发电机氢气压力为400.48kPa，定冷水系统pH值为8.32，电导率为92μS/m，定冷水系统加药正常。
7月11日23：00，7号机组氢气压力为399.36kPa，氢气压力出现下降趋势。
7月12日01：30，7号机组定冷水pH值、电导率也出现下降趋势。
7月12日，组织专业人员共同检查定冷水系统。
经过检查后确认定冷水系统的加药、取样管线均畅通，定冷水在线pH值表和电导率表均运行正常。
随后又对药品（氢氧化钠）溶液进行了更换，但是更换药品后，定冷水pH值仍然下降，至20：00定冷水pH值下降至6.0左右不再下降。
此时发电机氢气压力为393.9kPa，氢气压力下降速度为5.46kPa/d。
7月13日14：00，对7号机定冷水箱首次进行充氮置换，置换后7号机定冷水箱漏氢监测仪显示值由10%降低至0%。
当天22：50，7号机定冷水箱漏氢监测仪再次升高至10%。
氢气压力下降速度为6.4kPa/d。
7月14日，再次对7号机定冷水箱进行充氮置换，置换过程中定冷水箱漏氢降至10%不再降低。
当天11：00，将7号发电机氢气压力升高至399kPa后，跟踪记录发电机氢气压力下降和定冷水箱气表排放值的变化。
超超临界机组发电机内冷却水运行中存在的问题及处理发布时间：2022-08-17T05:51:16.681Z 来源：《中国建设信息化》2022年27卷第4月7期作者：王典泽苏江波杨龙[导读] 剖析了超超临界机组发电机运作中的腐蚀和累积问题，明确提出了超超临界机组发电机发电机内冷却水的操控指标值，研发了FNC-1和FNC-2发电机内冷水处理系统，各自用以发电机电机定子冷却水和双水内冷却水的解决方案中。
具体运作说明，该设备的确是具有防腐蚀防沉积的功效。
王典泽苏江波杨龙华电新疆五彩湾北一发电有限公司摘要：剖析了超超临界机组发电机运作中的腐蚀和累积问题，明确提出了超超临界机组发电机发电机内冷却水的操控指标值，研发了FNC-1和FNC-2发电机内冷水处理系统，各自用以发电机电机定子冷却水和双水内冷却水的解决方案中。
具体运作说明，该设备的确是具有防腐蚀防沉积的功效。
关键词：超临界机组发电机冷却水处理一、超临界机组发电机的特殊性伴随着发电机组容积的提升，发电机定子管水路的相对高度减少，发电机造成的起始工作电压也有一定的减少。
如中国某发电机厂制造的300 MW发电机定子中空电导体横截面规格为7.1mm；600 MW发电机相匹配的规格为3.15 nm:1000 MW发电机相匹配的规格为3.15 mm。
水路相对高度减少会出现的不良反应有：（1）流水的边界效应会扩大，流动速度减少，腐蚀物质非常容易沉积。
(2)针对同样的电机定子管，尽管出水量降低，但升温会提升，而铜腐蚀物质的溶解性会由于气温的增高而减少，进而使铜沉积提升。
对于来源于发电机的起始工作电压，30OMW发电机组为2400V；200mw机组为2800V；1 000MW发电机组为2840 V，发电机传出的起始工作电压上升会提升腐蚀物质电沉积的概率。
这具体就是指铜腐蚀物质中碘离子的离解，会以金属材料铜的方式沉积在出水量端【1】。
因为超超临界机组发电机的独特性，电机定子冷却水的水质检测标准应更严苛，不然会危害发电机的可靠运作。
发电机定冷水流量低故障原因分析及处理摘要：发电机定子冷却水系统向发电机定子绕组线棒和引线提供水质、压力、温度和流量符合要求的冷却水，将定子绕组中空心线棒的热量带走，以保证发电机在规定的温度下工作。
某发电公司660 MW超超临界燃煤发电机组，在机组投运后，发电机定子冷却水进口压力从0.37 MPa 增至0.47 MPa，与之对应的流量从97 t/h 降至86 t/h，定子线棒层间温差最高达到10 ℃ ( 报警值8℃），并且有持续加重趋势;经多次反冲洗无效，这已严重威胁机组安全运行。
关键词：发电机；定冷水系统；定冷水流量一、发电机定冷水系统组成定冷水系统为发电机定子线圈空芯导线提供连续的高纯水流，用于带走线圈损耗产生的热量，保证发电机线圈工作在安全的温度下。
定子冷却水系统主要包括定子冷却水箱、定冷水泵、定冷水冷却器、定冷水滤网、离子交换器、锥形滤网、定冷水温度调节阀、气表及充氮、补水、加药系统等设备和部件，以及连接各设备、部件的阀门和管道，用以监视调整定子冷却水的热工表计等。
二、概况某660 MW 超超临界燃煤发电机组的发电机，发电机定子绕组采用水冷却方式，由定冷水泵提供动力。
冷却水源来自于化学除盐水或凝结水，经过冷却器、滤网、流量计、调节阀从励端集电环端进入发电机。
在发电机内部的冷却水从励端的总进水汇流管通过连接的聚四氟乙烯绝缘引水管流入定子线棒，再经线棒出水接头通过绝缘引水管流入总出水汇流管。
每根上层或下层线棒各自形成一个独立的水支路，共形并联的线棒水支路。
每个支路均设置了1只温度检测仪，实时监测发电机运行时上下各线棒绕组的温度。
从总出水汇流管流出的水流回定子水箱。
故障原因，600 MW负荷下发电机定冷水系统定冷水流量下降前、后主要参数变化见表所示。
从表可以看出，定冷水流量下降前、后定冷水母管压力变化较大，由0.37 MPa 增至0.47 MPa，，说明导致定冷水流量下降的主要原因为发电机定冷水母管压力测点后管路发生堵塞。
火电厂发电机常见故障分析和检修一、转子故障1. 断裂：发电机转子由于长期处于高速旋转状态，可能会因为金属疲劳或其它原因导致断裂，严重影响发电机的正常运行。
常见的断裂位置为转子的键部位。
对于这种故障，需要停机检修，对断裂部位进行焊接或更换。
2. 不平衡：转子不平衡也是发电机常见的故障之一，会导致振动增大，增加轴承和机械密封的磨损，严重时可能导致转子碎裂。
解决方法一般为在停机状态下进行平衡校正。
1. 绝缘老化：定子绕组经过长时间高温运行后，绝缘材料容易老化，导致绝缘层破损，严重时可能发生相间短路。
这种故障一般需要进行局部绕组修复或更换绕组。
2. 短路：定子绕组出现短路是较为常见的故障，可能是由于绕组绝缘损坏导致相间短路，也可能是因为轴向导线短路造成的。
对于这种故障，需要进行绕组局部修复或更换。
三、轴承故障1. 磨损：轴承长时间高速旋转，容易因为润滑不良，或者外界灰尘杂质进入导致轴承磨损。
此时需要进行轴承更换，并对润滑系统进行清洗和维护。
2. 过热：轴承过热可能导致润滑脂老化，甚至引起火灾。
普遍的解决方法为更换润滑脂，排查润滑系统的故障原因，确保润滑脂正常流通。
四、冷却系统故障1. 冷却水泄漏：发电机冷却系统中如果发生泄漏，会导致发电机温度过高，严重时甚至引发火灾。
需要及时排查冷却水路线，修复漏水点。
2. 冷却水泵故障：冷却水泵故障会导致冷却水不足，使得发电机温度过高，解决方法为对冷却水泵进行检修或更换。
2. 污秽：绝缘子表面污秽会导致绝缘性能下降，影响发电机的正常运行。
解决方法为定期清洗绝缘子表面，并进行绝缘性能测试。
火电厂发电机故障的检修是一个复杂而又重要的工作，需要技术人员具备丰富的经验和专业的知识。
定期的维护保养对于减少发电机故障的发生具有重要的作用。
希望全行业能够重视发电机故障的预防和检修工作，确保火电厂发电机的安全稳定运行。
一、发电机定子冷却水系统的作用发电机定子冷却水系统是在发电机运行的全过程中，提供温度、流量、压力和品质（水质和纯度）符合要求的水作为冷却介质，通过定子绕组空心线圈将绕组损耗产生的热量带出，在水冷却器中由闭式循环冷却水带走高纯度定子冷却水从定子绕组吸收的热量。
定子绕组冷却水系统是一个闭式循环水系统。
该系统在发电机运行中，应保证向定子线圈不间断地供水，监视水压、流量和电导率等参数在规定范围内。
利用自动水温调节器，以调节定子线圈冷却水进水温度，使之保持在规定范围内并基本稳定。
设置了离子交换器，用以提高进入定子线圈冷却水的水质。
系统的特点及功能简介如下：（1）采用冷却水通过定子线圈空心导线，将定子线圈损耗产生的热量带出发电机。
（2）用水冷却器带走冷却水从定子线圈吸取的热量。
（3）系统中设有过滤器以除去水中的杂质。
（4）用分路式离子交换器对冷却水进行软化，控制其电导率。
（5）使用监测仪表及报警器件等设备对冷却水的电导率、流量、压力及温度等进行连续的监控。
（6）具有定子线圈反冲洗功能，提高定子线圈冲洗效果。
（7）水系统中的所有管道及与线圈冷却水接触的元器件均采用抗腐蚀材料。
二、发电机定子冷却水系统的流程该冷却水系统自成为一个独立的封闭循环系统。
水泵从水箱中吸水后送入水冷器降温，然后经过过滤器除去机械杂质。
经流量孔板后分两路进入发电机定子线棒中的空导线和引线定子出线套管，冷却水由励端进入，由汽端流出，出水流回至水箱中，如此循环。
为了冲洗发电机内冷却管方便，还设有反冲洗管逆向流回至水箱。
三、系统设备组成及作用该系统的设备主要由定子冷却水箱、定子冷却水泵、定冷水冷却器、定子水滤网、离子交换器、导电度仪等及有关管道、流量控制开关、阀门组成。
1、定子冷却水箱：定冷水箱是定子水冷系统中的一个储水容器。
发电机出水管口伸入水箱内液面以下，可以消除发电机回水的汽化现象，回水中如含有微量氢气也可在水箱内释放，当箱内气体压力高于设计整定值时，安全阀自动排汽，水箱上装有水位控制开关和就地水位计，当水箱水位下降时，控制开关动作，自动向水箱内补水及对不正常水位发出报警。
发动机冷却系统失效排查一、问题描述在汽车驾驶过程中，发动机冷却系统的故障可能会导致发动机过热，从而对引擎产生不可逆的损坏。
因此，当我们发现发动机冷却系统失效时，需要及时进行排查与修复，以保证汽车的正常运行。
本文将针对发动机冷却系统失效的排查方法和步骤进行详细介绍。
二、排查步骤1. 检查冷却液水位首先，我们需要打开汽车的发动机盖，找到冷却液箱。
通过观察冷却液箱的水位，可以初步判断冷却液是否不足。
如果水位低于正常标记线，说明冷却液可能泄漏或消耗过快，需要进一步排查。
2. 检查水泵水泵是发动机冷却系统的核心组件之一，它负责循环泵送冷却液。
我们可以通过查看水泵是否存在漏水现象来判断其是否正常工作。
同时，还可以检查水泵带轮是否松动或损坏。
3. 检查散热器散热器的主要功能是通过与空气的热交换，将冷却液散热降温。
我们需要检查散热器是否存在漏水、阻塞或损坏等情况。
如果发现散热器存在问题，需要及时进行修复或更换。
4. 检查风扇风扇在发动机过热时可以帮助加速散热，确保冷却系统正常工作。
我们需要检查风扇电机是否正常运转，风扇叶片是否正常。
如果发现故障，需要进行修复或更换。
5. 检查温度传感器温度传感器可以监测发动机的温度，并将信息传输给仪表盘，提醒驾驶员有关发动机温度的变化。
我们需要检查温度传感器是否损坏或接触不良，确保其正常工作。
如果温度传感器存在问题，需要及时修复。
6. 检查冷却系统管路冷却系统管路包括水管、连接管和胶管等。
我们需要检查管路是否存在漏水、堵塞或损坏等情况。
对于老旧的胶管，也需要及时更换以防止漏水。
7. 检查水箱盖与密封圈水箱盖和密封圈的损坏可能导致冷却液泄漏，影响冷却系统的正常工作。
我们需要检查水箱盖和密封圈是否存在破裂、老化或变形等问题。
如有需要，应及时更换。
三、总结发动机冷却系统失效可能会对汽车的性能和安全产生重大影响，因此及时排查和修复问题至关重要。
本文介绍了发动机冷却系统失效的排查步骤，包括检查冷却液水位、水泵、散热器、风扇、温度传感器、冷却系统管路以及水箱盖与密封圈等方面。
忌736期第二期2021年1月河南科技Journal o f Henan Science and Technology工业技术发电机定子线棒温度异常分析及诊断吕伟肖爱国(北京京西燃气热电有限公司，北京100041)摘要：水氢氢型汽轮发电机的水内冷定子绕组是由铜制空心导线和实心股线交叉组成的，槽内股线间进行 540。
罗贝尔换位，空心导线内部循环流通除盐水以冷却定子绕组，一旦出现冷却效果不佳而引发定子线棒温 度增高的情况,很可能会导致定子绕组故障。
本文介绍了发电机定子绕组局部温度异常的分析和解决过程，阐述了采用热水流试验判断线棒内部是否存在堵塞现象的诊断情况。
关键词：水内冷发电机;定子线棒；溫度异常中图分类号:TM621 文献标识码:A文章编号：1003-5168(2021)02-0051-03Analysis and Diagnosis of Abnormal Temperature of Generator Stator BarLYU Wei XIAO Aiguo(Beijing Jingxi Gas-fired Thermal Power Co., Ltd., Powerbeijing Group,Beijing 100041)Abstract：The water-cooled stator winding of the water-hydrogen-hydrogen turbogenerator is composed of copper hollow wires and solid strands, 540°Robel transposition is performed between the strands in the slot,and the hollow wire circulates demineralized water to cool the stator winding,once the poor cooling effect causes the temperature of the stator bar to increase,it is likely to cause the stator winding failure.This paper introduced the analysis and solution process of the local temperature abnormality of the generator stator winding,and elaborated the diagnosis of whether there was blockage inside the wire rod by the hot water flow test.Keywords:water-cooled generator;stator coil;abnormal temperature某厂2号发电机为300 MW的水氢氢冷却汽轮发电机，该机组投产3年，运行中发现34号定子线棒出水温度异常，DCS系统显示，该点温度高于其他线棒出水温度5 ~ 13 t,负荷越大，温差越大，具体数据如表1和图1所示。

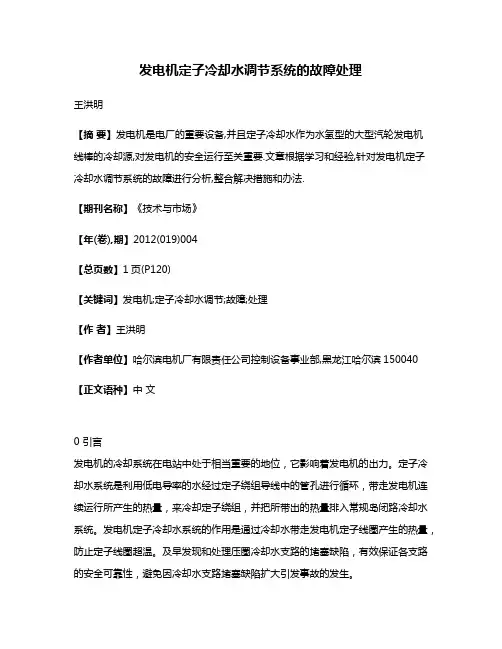

发电机定子冷却水调节系统的故障处理王洪明【摘要】发电机是电厂的重要设备,并且定子冷却水作为水氢型的大型汽轮发电机线棒的冷却源,对发电机的安全运行至关重要.文章根据学习和经验,针对发电机定子冷却水调节系统的故障进行分析,整合解决措施和办法.【期刊名称】《技术与市场》【年(卷),期】2012(019)004【总页数】1页(P120)【关键词】发电机;定子冷却水调节;故障;处理【作者】王洪明【作者单位】哈尔滨电机厂有限责任公司控制设备事业部,黑龙江哈尔滨150040【正文语种】中文0 引言发电机的冷却系统在电站中处于相当重要的地位，它影响着发电机的出力。
定子冷却水系统是利用低电导率的水经过定子绕组导线中的管孔进行循环，带走发电机连续运行所产生的热量，来冷却定子绕组，并把所带出的热量排入常规岛闭路冷却水系统。
发电机定子冷却水系统的作用是通过冷却水带走发电机定子线圈产生的热量，防止定子线圈超温。
及早发现和处理压圈冷却水支路的堵塞缺陷，有效保证各支路的安全可靠性，避免因冷却水支路堵塞缺陷扩大引发事故的发生。
1 发电机定子冷却水水质的要求采用定子水内冷的机组均附有定子线圈冷却水系统,它一般由下列部件组成:循环泵、冷却器、水箱、过滤器、离子交换混床、流量计、温度计及导电度表等。
由于该冷却系统不同于以往的双水内冷系统,有些电厂起初并没有意识到这一点,系统水质控制仍采用双水内冷系统的调节方式和控制标准,使有的机组发生了一些问题。
影响冷却水水质的主要因素是冷却水箱的密封型式。
一般来说，所有的制造厂对定子冷却水的水质要求是：低电导率，以避免放电；铜材基本无腐蚀，以防止空芯铜导线内部结垢，并尽可能减少运行维护费用。
为了满足上述要求，必须对定子冷却水水质进行处理。
为了保证低电导率，一般均采用二级除盐水作为补给水，并在系统中设有处理能力为2%～10%总流量的离子交换混床；为了减少铜材的腐蚀，还需对冷却水水质进行控制。
冷却水水箱密封形式的不同，水质控制方式也有所不同。
1000MW发电机定子线圈水冷结构简析及异常分析摘要：本文从1000MW机组发电机定子线圈的结构入手，介绍了1000MW机组定子线棒的冷却方式，并与300MW机组进行了对比；根据相关运行管理规定对运行中可能发生的异常情况进行了分析。
关键词：定子线棒水冷异常分析1 引言：某厂1000MW机组采用上海电气集团引进德国西门子技术的THDF-125/67型隐极式、两极、三相同步发电机。
机组配有一套氢水油控制系统，采用水氢氢冷却方式，即定子绕组水冷、转子绕组及定子主出线氢内冷，铁芯轴向氢气冷却。
下面我们从发电机定子线圈的结构入手，了解其冷却方式。
2 发电机定子线棒的布置：1000MW发电机定子绕组是由条形线棒构成的分数节距、双层、双星形（YY）、叠绕组。
定子铁芯沿内圆周均匀分布着42个矩形槽，84根条形线棒分上、下层嵌装在其中。
一根线棒分为直线部分和两个端接部分，直线部分放在槽内，它是切割转子旋转磁场磁力线、感应出电动势的有效边，端部按叠绕组接线形式连接，节距为17/21，即每两根相距17个槽的线棒在端部相连接。
定子线棒端部的所有股线均焊接到水电接头上，通过铜带将两根线棒水电接头焊接在一起形成电气连接。
定子冷却水首先流入位于励磁机端部的一圈圆形汇流母管，并从汇流母管经过绝缘引水软管流入线棒端部的水电接头再进入线棒。
每一根定子线棒通过一根独立的软管与汇流管相连。
在流出定子线棒后，定冷水再经过汽端的绝缘软管流入汇流管，再从汇流管流回定冷器。
定冷水仅能沿一个方向流过定子线棒，即从发电机励端流向汽端，从而在最大程度上减小了冷却介质的温升（进而减小了定子线棒的温升），因而将上下层定子线棒由于热膨胀不同而导致的相对移动减到最低。
3 发电机定子线棒的内部结构工艺：发电机定子线棒由一定比例的不锈钢空心股线和铜实心股线混编而成。
分上、下层嵌装在定子铁芯的槽内，定子线棒就是通过不锈钢空心股线中的水介质来冷却的。
定子线棒采用可靠的VPI真空浸渍绝缘工艺，绝缘性能非常优异，大大降低了定子线圈匝间短路的可能性。
发电机的异常运行及事故处理1、发电机过负荷发电机定子绕组能承受短时过电流能力，参照下表执行：2、发电机三相电流不平衡。
（发电机定子三相电流之差，不得超过额定电流的10％，且其中最大一相的电流不应超过额定电流）（1）发电机三相电流不平衡超限，应加强机组温度的监视，加强机组振动的监视。
（2）发电机三相电流不平衡超限时，若判明不是定子电流表及表计回路故障引起，应立即降低机组的负荷（有功、无功同时调整，保持功率因数在额定值），使不平衡电流降至允许值以下，然后向调度汇报。
等三相电流平衡后，可根据调度命令再增加机组负荷。
3、发电机振动超过允许值（1）当发电机在额定转速下运转时,其轴承座的振动值(双振幅)不大于0.025mm。
（2）当发电机振动超过允许值时，应检查发电机三相定子电流是否平衡，转子是否发生两点接地短路、发电机本体局部是否过热，有功和无功比例是否适当，汽轮机是否振动等。
（3）通过调整有功无功负荷比例，调整汽轮机运行参数等方法来处理。
如振动危及机组安全运行时，应立即停机。
4、发电机温度异常（1）当发电机定子线圈和定子铁芯槽部温度超过允许值时：检查发电机进、出口风温是否正常，空冷器冷却水压力、流量、温度是否正常，测温表计指示是否正确，发电机定子、转子电流是否超过额定值。
同时加强对线圈、铁芯的温度和温升的监视，经上述处理温度仍然超过允许值，必要时限制负荷，直到温度降到许可值为止，如长时间不能恢复时，应申请停机处理。
图90（2）若空气冷却器泄漏，应迅速制止泄漏，并通知检修人员及时处理，须停用冷却器时应同维护人员判明组别并适当限制发电机负荷。
（3）若温度计不正常，通知热工人员处理。
5、发电机变为电动机运行（1）原因：汽机危急保险器脱扣，主汽门脱落，调门关闭。
（2）现象：发电机有功负荷至零以下，无功指示升高或稍低。
（3）处理：1）值长未发停机令，不得对发电机有功负荷调整，也不应立即解列。
2）汇报值长，要求汽机危急保险器，主汽门，调门合上。
发电机定子冷却水系统漏氢分析及处理作者：胡杰来源：《科技风》2016年第16期摘要：600MW及以上大容量发电机组冷却方式一般都釆用水氢氢冷却方式，氢气的缺点是如果达到它本身的爆炸极限的话（4%～76%），它会很危险。
发电机漏氢是氢冷发电机普遍存在的问题，一旦漏氢将给机组安全经济运行带来危害。
本文根据机组运行时定子冷却水系统发生漏氢的现象，针对漏氢程度分别处理，包括停机后氢气置换处理，防止发生氢气严重泄露至爆炸极限，以至影响主设备安全。
关键词：定子冷却水；漏氢；原因；措施；氢气置换发电机在运行中产生磁感应的涡流损失和线阻损失，这部分能量损失转变为热量，使发电机的转子和定子发热。
发电机线圈的绝缘材料因温度升高而引起绝缘强度降低，会导致发电机绝缘击穿事故的发生。
合适的冷却方式能有效地带走各种损耗所产生的热能，将电机各部分的温升控制在允许范围内，保证电机安全可靠地运行。
发电机的漏氢部位有很多种，定子内冷水管路漏氢是其中一种。
正常运行时，定子冷却水压低于氢压，是防止发电机定子线棒或引出管等发生渗漏时，定子冷却水会进入发电机，破坏降低发电机绝缘，引起发电机定子接地及发电机进水事故。
但运行中若发生定子线圈沙眼或水电接头焊缝，将造成氢气进入内冷水中。
定子冷却水系统漏入氢气将给机组安全经济运行带来危害：不能保证氢压的额定值，从而影响发电机的出力；消耗氢气过多，造成制氢频繁，成本高；发电机系统可能着火.爆炸，造成主设备损坏以至机组停机。
当发生发电机定子冷却水漏氢时，通过其发生的现象进行分析判断并采取有效的安全措施，以保证设备的安全，防止事故扩大。
定子冷却水漏氢的现象为：1）漏氢量增加且随着定冷水压的波动而波动；2）漏氢量随着定子冷却水的温度波动而波动；3）在定冷水箱排空气门处用测氢仪检测有漏氢现象；4）用测氢仪对发电机本体进行全面测试，并对小漏点加堵，仍有漏氢现象，而且漏氢量大时需每8小时补氢一次。
发电机定子冷却水漏氢的主要原因有：1.安装质量问题；2.定子线圈处在强大的交变电动力作用下，电动力大小一般与电流平方成正比，而发电机线圈端部是固定相对薄弱的地方，随着交变电磁力的作用，不可避免要产生振动，加剧了引水管与引出线接头之间的磨损；3.随着电网容量的增大，负荷峰谷差越来越大，对引出线接头的磨损也起到了促进作用。
河南科技Henan Science and Technology机械与动力工程总第873期第2期2024年1月收稿日期：2023-07-31作者简介：李军（1980—），男，本科，工程师，研究方向：火力发电厂技术改进及转动机械振动监测；张昌胜（1981—），男，本科，机械工程师，研究方向：热能与动力工程、转动机械振动治理等；司耀强（1990—），男，硕士，工程师，研究方向：转动机械振动监测。
定冷水泵电动机异常振动原因分析及处理李军张昌胜王涛司耀强俞文瑾秦建军（山东能源内蒙古盛鲁电力有限公司，内蒙古鄂尔多斯016299）摘要：【目的】某电厂#1发电机定冷水泵A 和冷水泵B 的电动机振幅都超过了规定的标准值，且振动不稳定，振幅有抬升趋势，对设备安全、稳定运行造成了极大的隐患。
为消除设备异常振动，使设备安全稳定运行，须对设备进行振动监测和分析。
【方法】经振动分析仪监测和分析，认为电动机地脚螺栓松动，电动机台板变形和基础未有效灌浆是导致电动机振幅超标的原因。
【结果】对电动机地脚螺栓进行了紧固后，定冷水泵B 电动机各个方向振幅均降到了标准范围内。
由于机组暂时没有停机计划，无法对电动机基础进行灌浆、更换台板，因此创造性设计了紧固组件。
【结论】该紧固组件可有效解决因台板变形和基础未灌浆导致的振动超标问题。
关键词：定冷水泵电动机；基础松动；二次灌浆；地脚螺栓；紧固组件中图分类号：TM623文献标志码：A文章编号：1003-5168（2024）02-0044-04DOI ：10.19968/ki.hnkj.1003-5168.2024.02.008Cause Analysis and Treatment of Abnormal Vibration of the StatorCooling Water Pump MotorLI JunZHANG Changsheng WANG Tao SI Yaoqiang YU Wenjin QIN Jianjun(Shandong Energy Inner Mongolia Sheng Lu Electric Power Co.,Ltd.,Ordos 016299,China)Abstract:[Purposes ]Generator set #1in a certain power plant experienced excessive amplitudes in theelectric motors of cooling water pumps A and B,surpassing the specified standard values.Moreover,the vibrations were unstable,with an increasing trend in amplitude,which poses a significant risk to the safe and stable operation of the equipment.To eliminate abnormal equipment vibrations and ensure safe and stable operation,it is necessary to conduct vibration monitoring and analysis.[Methods ]Through moni⁃toring and analysis with a vibration analyzer,it was determined that loose grounding bolts,motor base plate deformation,and ineffective grouting of the foundation were the reasons for the excessive ampli⁃tudes in the electric motors.[Findings ]After tightening the grounding bolts,the amplitudes in all direc⁃tions of the cooling water pump B electric motor decreased within the standard range.As there was no plan for a shutdown in the near future,it is impossible to grout the motor foundation or replace the base plate.Therefore,a creative fastening components was devised.[Conclusions ]This fastening component can effectively solve the problem of excessive vibration caused by deformation of the platform and lack of grouting in the foundation.Keywords:stator cooling water pump motor;looseness of the foundation;secondary grouting;rag bolt;thefastening components引言振动是评价旋转机械运行可靠性的重要指标［1］。
发电机定冷水系统压力偏高的原因分析与处理摘要：临汾热电1号机定冷水系统压力一直偏高，发现问题后，分析可能造成定冷水系统压力偏高的原因，逐一对其进行检查并排除，最终找到定冷水系统压力偏高的根本原因，经过处理后，定冷水系统压力恢复正常，保证了定冷水系统的安全运行。
关键词：定冷水系统；压力；流量；原因分析；处理概述：临汾热电拥有两台300MW机组，发电机采用上海发电机厂生产的QFSN-300-2型发电机，采用水氢氢冷却方式。
配套的氢油水系统由上海鹭发公司生产。
1号机组于2010年12月15日顺利通过168小时试运投产发电运行，投产后定冷水系统在额定流量55m³/h时压力偏高，达到0.28MPa，高于额定压力0.15～0.2MPa。
通过全开定冷水泵出口门、调节再循环门后压力可以从0.28MPa降至0.2MPa，但流量降至50m³/h，为了保证额定流量，只能提高压力，但是定冷水系统长期超压运行可能会导致发电机内部定冷水管泄漏，严重影响1号机定冷水系统的安全运行。
1、定冷水系统的介绍定冷水系统的工质为除盐水，先经过离子交换器进行软化，然后储存在定冷水箱内。
定冷水经过定冷水泵升压、冷却器冷却、过滤器过滤后，通过外部进水管进入发电机励端定子基座内的环形总进水管，然后分为两路：其中一路通过聚四氟乙烯绝缘水管流入定子线棒中的空心导线，带走热量后，从线圈的汽端经绝缘引水管汇入环形出水管；另一路经绝缘引水管流入定子线圈主引线，带走热量，出主引线后经绝缘引水管汇入安置在出线盒内的出水管，然后也经外管道汇入汽端环形出水管。
两路水流最后从汽端基座上部流出发电机，经总出水管返回定冷水箱。
2、原因分析与检查方法（1）定冷水泵定冷水系统中装有两台并联的离心式水泵，互为备用。
定冷水泵的作用是提升定冷水的压力，以克服冷却水在系统中的流动阻力。
如果泵体密封环与叶轮口环的间隙超标，会造成大量的高压水又顺着泵体密封环与叶轮口环的间隙回到泵入口，使泵的效率降低，定冷水系统流量减小，而为了达到额定流量，压力可能会随之升高。
发电机定子冷却水系统运行异常分析-机电论文
发电机定子冷却水系统运行异常分析
刘建文闫凯何旭东
（华能玉环电厂，浙江台州317604）
摘要：就某厂发电机定子冷却水泵运行中发生跳闸后，备用泵未联启的原因进行分析，并提出改进措施。
分析认为开关缺相运行引起热偶动作使定冷泵停运，由于开关接触器存在卡涩，“停运信号”辅接点动作不到位，同时在定冷水流量骤变时流量显示失真导致备用泵不联启，仅供同行参考和借鉴，以减少类似异常情况的发生。
关键词：接触器；缺相；辅接点；流量失真
1某厂发电机组及定子冷却水系统概况
某厂汽轮发电机组发电机为上汽生产的THDF125/67型三相同步汽轮发电机，额定容量1056MVA，额定电流23778A，发电机定子绕组采用水内冷。
定子冷却水系统配有两台100%额定出力的离心泵，位于汽机房0m层，正常运行时，一运一备，定子冷却水泵电机额定电流为102A，电机开关采用ABB公司生产的抽屉开关，其中接触器型号为ABBA145/30，定子冷却水流量测量装置采用Endress+Hauser公司生产的Prowirl73涡街流量计，位于17m层发电机顶部。
2事件经过
2015年2月11日，该厂#3机组负荷700MW，运行正常；15：00定冷水泵定期切换至3B运行；15：30“发电机定冷水系统异常”报警发出，定冷水泵3B运行信号丢失（但没有停运信号），泵电流显示为0；15：35，泵停运信号
发出，出口压力下降至196kPa，处于正常备用状态的定冷水泵3A未联启，运行人员立即手动启动3A定冷水泵，定冷水系统恢复正常运行。
3现场检查情况及原因分析
3.1现场检查情况
追忆历史数据（图1）发现定冷泵3B电流由83A降至0，5min后定冷水泵3B运行信号才丢失，同时泵出口压力由980kPa下降至196kPa；DCS侧流量低开关量信号第一点触发后一直保持，第二点一直未发出，第三点发出1s后复归；DEH侧定冷水流量第一点由130t/h降至1.7t/h，第二点由130t/h降至102.2t/h后升至178t/h，第三点由130t/h升至175t/h（“定冷水流量低”三取二延时30s汽机跳闸）；发电机定子线圈温度由55℃上升至57℃，事后检查电机开关接触器B相触点有烧毛现象。
由以上现象和数据的变化，可以看出电流降至0时泵仍在运行，泵出口压力下降，运行信号丢失说明开关可能跳闸，而且还可以推测，DEH侧流量信号第二点和第三点显示失真。
3.2定冷水泵投备用联启逻辑条件（与）
（1）定子冷却水箱无“水位低”信号；
（2）运行泵跳闸（停运信号发出）或流量低开关量三取二触发。
3.3原因分析
电机开关接触器B相触点烧毛，接触不良导致电机缺相运行，电机运行电流不断攀升后热偶动作，使定冷水泵开关电气主回路的接触器分闸，电机停运。
该厂定冷水泵电机CT取自B相，电流显示为0，说明接触器B相触头已断开，从定冷水仍然有流量显示来看，B相断开后其他两相仍有电，电机缺相但电机仍然在运行，5min后热偶动作使电气主回路断开定冷水泵停运，由于开关接触器存在卡涩现象，其所带的辅助接点也随之动作不到位，导致开关的主回路虽已断开，但开关分闸信号无法发出，所以DCS的反馈信号既不是开关合闸信号也不是开关的分闸信号，而是无状态信号显示。
故障前备用定冷泵已投入“备用”，且水箱无“水位低”信号，因联启逻辑是根据泵停运信号（分闸信号）进行判断的，而3B定冷泵虽已停运但分闸信号未发出，备用泵联启的第一个条件不满足；另外定冷水三个流量低开关量信号只有一个发出，第二个发出1s后自行复归，第三个一直未发，备用泵联启的另一个条件也不满足。
该厂定冷水流量采用相同的两个测量装置，第一个装置引出两路信号分别送至
DCS和EDH显示，第二个装置引出两路信号送至DEH显示，DCS侧的第一个流量低开关量由第一个装置发出，第二、第三个流量低开关量由第二个装置发出。
装置应用涡街原理进行测量，当定冷水流经装置内置的挡体时，在挡体两边会交替出现旋转方向相反的旋涡，漩涡列产生压力，传感器记录压力波动并将其转换成电脉冲。
漩涡列在流量计容许的测量范围内有规则地产生，因此漩涡频率正比于流体的体积流量。
一是3B定冷泵的突然停运可能引起管道中定冷水倒流，在局部形成与原来旋转方向相反的漩涡列，导致第二点和第三点所属的测量装置出现失真现象；二是3B定冷泵的突然停运使漩涡数量急剧减少，传感器感受到的信号变弱，同时管道的振动和发电机引起的噪声并未减少，由于噪声的影响导致流量失真；三是其他未知原因。
为了弄清定冷水流量失真原因，利用机组调停机会，先后在#1、#2、#4机组模拟两台定冷泵均停运，观察三点流量数据、低流量开关量变化情况，发现泵全停后三点流量均快速下降，三点低流量开关量均触发，未发现定冷泵停运后流量不降反升的现象。
通过试验排除定冷水倒流导致流量失真的可能，是噪声还是其他原因导致流量失真需专业人员做进一步的试验和分析。
4改进措施
（1）更换故障开关及故障开关的主、副触点，恢复定冷水泵正常备用，保证
机组正常安全运行；
（2）适时对机组其他重要辅机的400V负荷电源开关内部元件进行全面检查，防止类似问题再次发生；
（3）借鉴高压开关的检修标准，制定400V开关接触器检修标准，保证检修质量；
（4）增加定冷水母管压力低信号，优化定冷水泵联锁逻辑，确保定冷水系统运行的可靠性；
（5）运行中的重要辅机，当电机出现轻微异音且振动有所增大时，应考虑电机两相运行的可能性，并及时排查；
（6）进一步分析检查，检查定冷水流量测量装置的可靠性，存在问题的测量装置应及时安排更换。
5结语
这是一起多种异常因素叠加引起的极少见的异常事件，处于正常备用状态的定冷泵不联启的原因系开关接触器及其辅接点故障和流量失真同时发生所致，定冷水流量失真的具体原因已通过试验基本排除流体倒流，是否是噪声所致仍需做进一步分析。
［参考文献］
［1］关根志.高电压工程基础［M］.北京：中国电力出版社，2003.
［2］Endress+Hauser中国有限公司.ProlineProwirl72F，72W，73F，73W 涡街流量测量系统说明书［Z］，2010.
［3］华东电力设计院.华东电力设计院设计的设计图［Z］，2004.
收稿日期：
作者简介：刘建文（1978—），男，湖北黄冈人，电气工程师，从事发电厂集控运行工作。
