视频监控中常用码流计算Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-视频监控中常用码流计算在视频监控系统中，对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。
下面对视频存储空间大小与传输带宽的之间的计算方法简单介绍。
比特率是指每秒传送的比特(bit)数。
单位为bps(BitPerSecond)，比特率越高，传送的数据越大。
比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0，要么是1。
比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大；假如比特率越少则情况恰好相反。
码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
上行带宽就是本地上传信息到网络上的带宽。
上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上往，影响上传速度的就是“上行速率”。
下行带宽就是从网络上下载信息的带宽。
下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。
不同的格式的比特率和码流的大小定义表：传输带宽计算：比特率大小×摄像机的路数=网络带宽至少大小；注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心)；监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心)；例：电信2Mbps的ADSL宽带，50米红外摄像机理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/。
例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。
视频监控中常用码流计算在视频监控系统中,对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系.下面对视频存储空间大小与传输带宽的之间的计算方法简单介绍。
比特率是指每秒传送的比特(bit）数。
单位为bps(BitPerSecond），比特率越高，传送的数据越大。
比特率表示经过编码（压缩）后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位,要么是0，要么是1。
比特率与音、视频压缩的关系,简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大;假如比特率越少则情况恰好相反.码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分.同样分辨率下,视频文件的码流越大，压缩比就越小，画面质量就越高。
上行带宽就是本地上传信息到网络上的带宽。
上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上往,影响上传速度的就是“上行速率".下行带宽就是从网络上下载信息的带宽.下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。
不同的格式的比特率和码流的大小定义表：传输带宽计算：比特率大小×摄像机的路数=网络带宽至少大小；注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心）；监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例：电信2Mbps的ADSL宽带,50米红外摄像机理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/。
例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息,存储时间为30天.不同视频格式的带宽及存储空间大小计算如下：监控点：CIF视频格式每路摄像头的比特率为512Kbps，即每路摄像头所需的数据传输带宽为512Kbps，10路摄像机所需的数据传输带宽为：512Kbps（视频格式的比特率）×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即:采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps;D1视频格式每路摄像头的比特率为1.5Mbps,即每路摄像头所需的数据传输带宽为1。
视频监控中常用码流计算在视频监控系统中，对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。
下面对视频存储空间大小与传输带宽的之间的计算方法简单介绍。
比特率是指每秒传送的比特(bit)数。
单位为bps(BitPerSecond)，比特率越高，传送的数据越大。
比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0，要么是1。
比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大；假如比特率越少则情况恰好相反。
码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
上行带宽就是本地上传信息到网络上的带宽。
上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上往，影响上传速度的就是“上行速率”。
下行带宽就是从网络上下载信息的带宽。
下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。
不同的格式的比特率和码流的大小定义表：传输带宽计算：比特率大小×摄像机的路数=网络带宽至少大小；注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心)；监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心)；例：电信2Mbps的ADSL宽带，50米红外摄像机理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/。
例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。
不同视频格式的带宽及存储空间大小计算如下：监控点：CIF视频格式每路摄像头的比特率为512Kbps，即每路摄像头所需的数据传输带宽为512Kbps，10路摄像机所需的数据传输带宽为：512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps；D1视频格式每路摄像头的比特率为1.5Mbps，即每路摄像头所需的数据传输带宽为1.5Mbps，10路摄像机所需的数据传输带宽为：1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽)即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps；720P(100万像素)的视频格式每路摄像头的比特率为2Mbps，即每路摄像头所需的数据传输带宽为2Mbps，10路摄像机所需的数据传输带宽为：2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽)即：采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps；1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps，浙江监控批发网络编码板即每路摄像头所需的数据传输带宽为4Mbps，10路摄像机所需的数据传输带宽为：4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽)即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps；监控中心：CIF视频格式的所需带宽：512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=Kbps=25Mbps(下行带宽)即：采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽：1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)即：采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P(100万像素)的视频格式的所需带宽：2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=100Mbps(下行带宽)即：采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps1080P(200万像素)的视频格式的所需带宽：4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=200Mbps(下行带宽)即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算：码流大小(单位：kb/s；即：比特率÷8)×3600(单位：秒；1小时的秒数)×24(单位：小时；一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小(注：存储单位换算1TB=1024GB；1GB=1024MB；1MB=1024KB)50路存储30天的CIF视频格式录像信息的存储空间所需大小为：64×3600×24×30×50÷0.9=8789.1GB≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为：192×3600×24×30×50÷0.9=.2GB≈26TB50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为：256×3600×24×30×50÷0.9=.3GB≈35TB50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为：512×3600×24×30×50÷0.9=.5GB≈69TBTHANKS !!!致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考。
1、首先计算 720P（1280×720）单幅图像照片的数据量每像素用24比特表示，则：720P图像照片的原始数据量= 1280×720×24/8/1024＝2700 KByte2、计算视频会议活动图像的数据量国内PAL活动图像是每秒传输25帧。
数字动态图像是由I帧/B帧/P帧构成。
其中I帧是参考帧：可以认为是一副真实的图像照片。
B帧和P帧可简单理解为预测帧，主要是图像的增量变化数据，数据量一般较小。
极限情况下，25帧均为I帧，即每帧传输的图像完全不同。
则：720P活动图像的每秒传输的极限数据量= 2700 KByte×25 = 67500 KByte/s转换成网络传输Bit流= 67500×8 = 540000 Kbit/s，即528M的带宽。
在实际视频会议应用中，由于有固定场景，因此以传输增量数据为主（传输以B帧和P帧为主），一般在10%-40% 之间，40%为变化较多的会议场景。
计算如下：增量数据在10%的情况下，原始数据量= 2700 KByte×10%×24 + 2700 KByte =9180 KByte/s = 72 Mbit/s增量数据在20%的情况下，原始数据量= 2700 KByte×20%×24+ 2700 KByte =15660 KByte/s = 123 Mbit/s增量数据在40%的情况下，原始数据量= 2700 KByte×40%×24+ 2700 KByte =28620 KByte/s = 224 Mbit/s3、H.264压缩比H.264最大的优势是具有很高的数据压缩比率，在同等图像质量的条件下，H.264的压缩比是MPEG-2的2倍以上，是MPEG-4的1.5～2倍。
举个例子，原始文件为88GB，采用MPEG-2压缩后为3.5GB，压缩比为25∶1，而采用H.264压缩后为1.1GB，从88GB到1.1GB，H.264的压缩比达到惊人的80∶1。

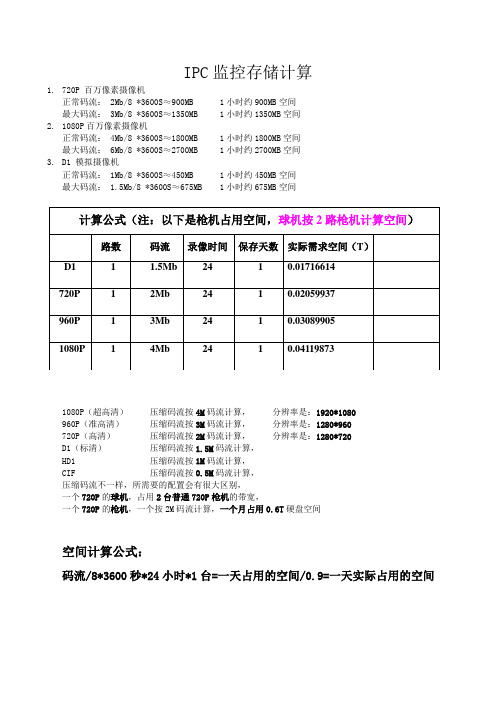

IPC监控存储计算
1.720P 百万像素摄像机
正常码流： 2Mb/8 *3600S≈900MB 1小时约900MB空间
最大码流： 3Mb/8 *3600S≈1350MB 1小时约1350MB空间
2.1080P百万像素摄像机
正常码流： 4Mb/8 *3600S≈1800MB 1小时约1800MB空间
最大码流： 6Mb/8 *3600S≈2700MB 1小时约2700MB空间
3.D1 模拟摄像机
正常码流： 1Mb/8 *3600S≈450MB 1小时约450MB空间
最大码流： 1.5Mb/8 *3600S≈675MB 1小时约675MB空间
1080P（超高清）压缩码流按4M码流计算，分辨率是：1920*1080
960P（准高清）压缩码流按3M码流计算，分辨率是：1280*960
720P（高清）压缩码流按2M码流计算，分辨率是：1280*720
D1（标清）压缩码流按1.5M码流计算，
HD1 压缩码流按1M码流计算，
CIF 压缩码流按0.5M码流计算，
压缩码流不一样，所需要的配置会有很大区别，
一个720P的球机，占用2台普通720P枪机的带宽，
一个720P的枪机，一个按2M码流计算，一个月占用0.6T硬盘空间
空间计算公式：
码流/8*3600秒*24小时*1台=一天占用的空间/0.9=一天实际占用的空间
网络监控一路按2M带宽计算，选择超五类网线还是6类网线按2M×路数计算,还要留有余幅,基本40路以上要使6类网线了。
视频监控中常用码流计算在视频监控系统中，对存储空间容量的大小需求是与画面质量的高低、与视频线路等都有很大关系。
下面对视频存储空间大小与传输带宽的之间的计算方法简单介绍。
比特率是指每秒传送的比特(bit)数。
单位为bps(BitPerSecond)，比特率越高，传送的数据越大。
比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0，要么是1。
比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大；假如比特率越少则情况恰好相反。
码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
上行带宽就是本地上传信息到网络上的带宽。
上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上往，影响上传速度的就是“上行速率”。
下行带宽就是从网络上下载信息的带宽。
下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。
不同的格式的比特率和码流的大小定义表：传输带宽计算：比特率大小×摄像机的路数=网络带宽至少大小；注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心)；监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心)；例：电信2Mbps的ADSL宽带，50米红外摄像机理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/。
例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看与存储视频信息，存储时间为30天。
不同视频格式的带宽与存储空间大小计算如下：监控点：CIF视频格式每路摄像头的比特率为512Kbps，即每路摄像头所需的数据传输带宽为512Kbps，10路摄像机所需的数据传输带宽为：512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps；D1视频格式每路摄像头的比特率为1.5Mbps，即每路摄像头所需的数据传输带宽为1.5Mbps，10路摄像机所需的数据传输带宽为：1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽)即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps；720P(100万像素)的视频格式每路摄像头的比特率为2Mbps，即每路摄像头所需的数据传输带宽为2Mbps，10路摄像机所需的数据传输带宽为：2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽)即：采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps；1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps，浙江监控批发网络编码板即每路摄像头所需的数据传输带宽为4Mbps，10路摄像机所需的数据传输带宽为：4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽)即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps；监控中心：CIF视频格式的所需带宽：512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=Kbps=25Mbps(下行带宽)即：采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽：1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)即：采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P(100万像素)的视频格式的所需带宽：2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=100Mbps(下行带宽)即：采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps 1080P(200万像素)的视频格式的所需带宽：4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=200Mbps(下行带宽)即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps 存储空间计算：码流大小(单位：kb/s；即：比特率÷8)×3600(单位：秒；1小时的秒数)×24(单位：小时；一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小(注：存储单位换算1TB=1024GB；1GB=1024MB；1MB=1024KB)50路存储30天的CIF视频格式录像信息的存储空间所需大小为：64×3600×24×30×50÷0.9=8789.1GB≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为：192×3600×24×30×50÷0.9=.2GB≈26TB50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为：256×3600×24×30×50÷0.9=.3GB≈35TB50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为：512×3600×24×30×50÷0.9=.5GB≈69TB。
视频监控码流计算在视频监控系统中，对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系。
下面对视频存储空间大小与传输带宽的之间的计算方法简单介绍。
比特率是指每秒传送的比特(bit)数。
单位为bps(BitPerSecond)，比特率越高，传送的数据越大。
比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示，而比特就是二进制里面最小的单位，要么是0，要么是1。
比特率与音、视频压缩的关系，简单的说就是比特率越高，音、视频的质量就越好，但编码后的文件就越大；假如比特率越少则情况恰好相反。
码流(DataRate)是指视频文件在单位时间内使用的数据流量，也叫码率，是视频编码中画面质量控制中最重要的部分。
同样分辨率下，视频文件的码流越大，压缩比就越小，画面质量就越高。
上行带宽就是本地上传信息到网络上的带宽。
上行速率是指用户电脑向网络发送信息时的数据传输速率，比如用FTP上传文件到网上往，影响上传速度的就是“上行速率”。
下行带宽就是从网络上下载信息的带宽。
下行速率是指用户电脑从网络下载信息时的数据传输速率，比如从FTP服务器上文件下载到用户电脑，影响下传速度的就是“下行速率”。
不同的格式的比特率和码流的大小定义表：传输带宽计算：比特率大小×摄像机的路数=网络带宽至少大小；注：监控点的带宽是要求上行的最小限度带宽(监控点将视频信息上传到监控中心)；监控中心的带宽是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心)；例：电信2Mbps的ADSL宽带，50米红外摄像机理论上其上行带宽是512kbps=64kb/s，其下行带宽是2Mbps=256kb/。
例：监控分布在5个不同的地方，各地方的摄像机的路数：n=10(20路)1个监控中心，远程监看及存储视频信息，存储时间为30天。
不同视频格式的带宽及存储空间大小计算如下：监控点：CIF视频格式每路摄像头的比特率为512Kbps，即每路摄像头所需的数据传输带宽为512Kbps，10路摄像机所需的数据传输带宽为：512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps；D1视频格式每路摄像头的比特率为1.5Mbps，即每路摄像头所需的数据传输带宽为1.5Mbps，10路摄像机所需的数据传输带宽为：1.5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽)即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps；720P(100万像素)的视频格式每路摄像头的比特率为2Mbps，即每路摄像头所需的数据传输带宽为2Mbps，10路摄像机所需的数据传输带宽为：2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽)即：采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps；1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps，浙江监控批发网络编码板即每路摄像头所需的数据传输带宽为4Mbps，10路摄像机所需的数据传输带宽为：4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽)即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps；监控中心：CIF视频格式的所需带宽：512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=Kbps=25Mbps(下行带宽)即：采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽：1.5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=75Mbps(下行带宽)即：采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P(100万像素)的视频格式的所需带宽：2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=100Mbps(下行带宽)即：采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps1080P(200万像素)的视频格式的所需带宽：4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之和)=200Mbps(下行带宽)即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算：码流大小(单位：kb/s；即：比特率÷8)×3600(单位：秒；1小时的秒数)×24(单位：小时；一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0.9(磁盘格式化的损失10%空间)=所需存储空间的大小(注：存储单位换算1TB=1024GB；1GB=1024MB；1MB=1024KB)50路存储30天的CIF视频格式录像信息的存储空间所需大小为：64×3600×24×30×50÷0.9=8789.1GB≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为：192×3600×24×30×50÷0.9=.2GB≈26TB50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为：256×3600×24×30×50÷0.9=.3GB≈35TB50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为：512×3600×24×30×50÷0.9=.5GB≈69TB。
视频监控码流计算在视频监控系统中,对存储空间容量的大小需求是与画面质量的高低、及视频线路等都有很大关系;下面对视频存储空间大小与传输带宽的之间的计算方法简单介绍;比特率是指每秒传送的比特bit数;单位为bpsBitPerSecond,比特率越高,传送的数据越大;比特率表示经过编码压缩后的音、视频数据每秒钟需要用多少个比特来表示,而比特就是二进制里面最小的单位,要么是0,要么是1;比特率与音、视频压缩的关系,简单的说就是比特率越高,音、视频的质量就越好,但编码后的文件就越大；假如比特率越少则情况恰好相反;码流DataRate是指视频文件在单位时间内使用的数据流量,也叫码率,是视频编码中画面质量控制中最重要的部分;同样分辨率下,视频文件的码流越大,压缩比就越小,画面质量就越高;上行带宽就是本地上传信息到网络上的带宽;上行速率是指用户电脑向网络发送信息时的数据传输速率,比如用FTP上传文件到网上往,影响上传速度的就是“上行速率”;下行带宽就是从网络上下载信息的带宽;下行速率是指用户电脑从网络下载信息时的数据传输速率,比如从FTP服务器上文件下载到用户电脑,影响下传速度的就是“下行速率”;不同的格式的比特率和码流的大小定义表：传输带宽计算：比特率大小×摄像机的路数=网络带宽至少大小；注：监控点的带宽是要求上行的最小限度带宽监控点将视频信息上传到监控中心；监控中心的带宽是要求下行的最小限度带宽将监控点的视频信息下载到监控中心；例：电信2Mbps的ADSL宽带,50米红外摄像机理论上其上行带宽是512kbps=64kb/s,其下行带宽是2Mbps=256kb/;例：监控分布在5个不同的地方,各地方的摄像机的路数：n=1020路1个监控中心,远程监看及存储视频信息,存储时间为30天;不同视频格式的带宽及存储空间大小计算如下：监控点：CIF视频格式每路摄像头的比特率为512Kbps,即每路摄像头所需的数据传输带宽为512Kbps,10路摄像机所需的数据传输带宽为：512Kbps视频格式的比特率×10摄像机的路数≈5120Kbps=5Mbps上行带宽即：采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps；D1视频格式每路摄像头的比特率为,即每路摄像头所需的数据传输带宽为,10路摄像机所需的数据传输带宽为：视频格式的比特率×10摄像机的路数=15Mbps上行带宽即：采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps；720P100万像素的视频格式每路摄像头的比特率为2Mbps,即每路摄像头所需的数据传输带宽为2Mbps,10路摄像机所需的数据传输带宽为：2Mbps视频格式的比特率×10摄像机的路数=20Mbps上行带宽即：采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps；1080P200万像素的视频格式每路摄像头的比特率为4Mbps,浙江监控批发网络编码板即每路摄像头所需的数据传输带宽为4Mbps,10路摄像机所需的数据传输带宽为：4Mbps视频格式的比特率×10摄像机的路数=40Mbps上行带宽即：采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps；监控中心：CIF视频格式的所需带宽：512Kbps视频格式的比特率×50监控点的摄像机的总路数之和=Kbps=25Mbps下行带宽即：采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽：视频格式的比特率×50监控点的摄像机的总路数之和=75Mbps下行带宽即：采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P100万像素的视频格式的所需带宽：2Mbps视频格式的比特率×50监控点的摄像机的总路数之和=100Mbps下行带宽即：采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps1080P200万像素的视频格式的所需带宽：4Mbps视频格式的比特率×50监控点的摄像机的总路数之和=200Mbps下行带宽即：采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算：码流大小单位：kb/s；即：比特率÷8×3600单位：秒；1小时的秒数×24单位：小时；一天的时间长×30保存的天数×50监控点要保存摄像机录像的总数÷磁盘格式化的损失10%空间=所需存储空间的大小注：存储单位换算1TB=1024GB；1GB=1024MB；1MB=1024KB50路存储30天的CIF视频格式录像信息的存储空间所需大小为：64×3600×24×30×50÷=≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为：192×3600×24×30×50÷=.2GB≈26TB50路存储30天的720P100万像素视频格式录像信息的存储空间所需大小为：256×3600×24×30×50÷=.3GB≈35TB50路存储30天的1080P200万像素视频格式录像信息的存储空间所需大小为：512×3600×24×30×50÷=.5GB≈69TB。
每像素用24比特表示，则：720P图像照片的原始数据量= 1280×720×24/8/1024＝2700 KByte1、计算视频会议活动图像的数据量国内PAL活动图像是每秒传输25帧。
数字动态图像是由I帧/B帧/P帧构成。
其中I帧是参考帧：可以认为是一副真实的图像照片。
B帧和P帧可简单理解为预测帧，主要是图像的增量变化数据，数据量一般较小。
极限情况下，25帧均为I帧，即每帧传输的图像完全不同。
则：720P活动图像的每秒传输的极限数据量= 2700 KByte×25 = 67500 KByte/s转换成网络传输Bit流= 67500×8 = 540000 Kbit/s，即528M的带宽。
在实际视频会议应用中，由于有固定场景，因此以传输增量数据为主（传输以B帧和P帧为主），一般在10%-40% 之间，40%为变化较多的会议场景。
计算如下：增量数据在10%的情况下，原始数据量= 2700 KByte×10%×24 + 2700 KByte =9180 KByte/s = 72 Mbit/s增量数据在20%的情况下，原始数据量= 2700 KByte×20%×24+ 2700 KByte =15660 KByte/s = 123 Mbit/s增量数据在40%的情况下，原始数据量= 2700 KByte×40%×24+ 2700 KByte =28620 KByte/s = 224 Mbit/s2、压缩比最大的优势是具有很高的数据压缩比率，在同等图像质量的条件下，的压缩比是MPEG-2的2倍以上，是MPEG-4的～2倍。
举个例子，原始文件为88GB，采用MPEG-2压缩后为，压缩比为25∶1，而采用压缩后为，从88GB到，的压缩比达到惊人的80∶1。
3、采用压缩后的净荷数据量视频会议中都对原始码流进行编解码压缩。
视频监控中常用码流计算在视频监控系统中,对存储空间容量的大小需求就是与画面质量的高低、及视频线路等都有很大关系。
下面对视频存储空间大小与传输带宽的之间的计算方法简单介绍。
比特率就是指每秒传送的比特(bit)数。
单位为bps(BitPerSecond),比特率越高,传送的数据越大。
比特率表示经过编码(压缩)后的音、视频数据每秒钟需要用多少个比特来表示,而比特就就是二进制里面最小的单位,要么就是0,要么就是1。
比特率与音、视频压缩的关系,简单的说就就是比特率越高,音、视频的质量就越好,但编码后的文件就越大;假如比特率越少则情况恰好相反。
码流(DataRate)就是指视频文件在单位时间内使用的数据流量,也叫码率,就是视频编码中画面质量控制中最重要的部分。
同样分辨率下,视频文件的码流越大,压缩比就越小,画面质量就越高。
上行带宽就就是本地上传信息到网络上的带宽。
上行速率就是指用户电脑向网络发送信息时的数据传输速率,比如用FTP上传文件到网上往,影响上传速度的就就是“上行速率”。
下行带宽就就是从网络上下载信息的带宽。
下行速率就是指用户电脑从网络下载信息时的数据传输速率,比如从FTP服务器上文件下载到用户电脑,影响下传速度的就就是“下行速率”。
不同的格式的比特率与码流的大小定义表:传输带宽计算:比特率大小×摄像机的路数=网络带宽至少大小;注:监控点的带宽就是要求上行的最小限度带宽(监控点将视频信息上传到监控中心);监控中心的带宽就是要求下行的最小限度带宽(将监控点的视频信息下载到监控中心);例:电信2Mbps的ADSL宽带,50米红外摄像机理论上其上行带宽就是512kbps=64kb/s,其下行带宽就是2Mbps=256kb/。
例:监控分布在5个不同的地方,各地方的摄像机的路数:n=10(20路)1个监控中心,远程监瞧及存储视频信息,存储时间为30天。
不同视频格式的带宽及存储空间大小计算如下:监控点:CIF视频格式每路摄像头的比特率为512Kbps,即每路摄像头所需的数据传输带宽为512Kbps,10路摄像机所需的数据传输带宽为:512Kbps(视频格式的比特率)×10(摄像机的路数)≈5120Kbps=5Mbps(上行带宽)即:采用CIF视频格式各地方监控所需的网络上行带宽至少为5Mbps;D1视频格式每路摄像头的比特率为1、5Mbps,即每路摄像头所需的数据传输带宽为1、5Mbps,10路摄像机所需的数据传输带宽为:1、5Mbps(视频格式的比特率)×10(摄像机的路数)=15Mbps(上行带宽)即:采用D1视频格式各地方监控所需的网络上行带宽至少为15Mbps;720P(100万像素)的视频格式每路摄像头的比特率为2Mbps,即每路摄像头所需的数据传输带宽为2Mbps,10路摄像机所需的数据传输带宽为:2Mbps(视频格式的比特率)×10(摄像机的路数)=20Mbps(上行带宽)即:采用720P的视频格式各地方监控所需的网络上行带宽至少为20Mbps;1080P(200万像素)的视频格式每路摄像头的比特率为4Mbps,浙江监控批发网络编码板即每路摄像头所需的数据传输带宽为4Mbps,10路摄像机所需的数据传输带宽为:4Mbps(视频格式的比特率)×10(摄像机的路数)=40Mbps(上行带宽)即:采用1080P的视频格式各地方监控所需的网络上行带宽至少为40Mbps;监控中心:CIF视频格式的所需带宽:512Kbps(视频格式的比特率)×50(监控点的摄像机的总路数之与)=Kbps=25Mbps(下行带宽)即:采用CIF视频格式监控中心所需的网络下行带宽至少25MbpsD1视频格式的所需带宽:1、5Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之与)=75Mbps(下行带宽)即:采用D1视频格式监控中心所需的网络下行带宽至少75Mbps720P(100万像素)的视频格式的所需带宽:2Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之与)=100Mbps(下行带宽)即:采用720P的视频格式监控中心所需的网络下行带宽至少100Mbps1080P(200万像素)的视频格式的所需带宽:4Mbps(视频格式的比特率)×50(监控点的摄像机的总路数之与)=200Mbps(下行带宽)即:采用1080P的视频格式监控中心所需的网络下行带宽至少200Mbps存储空间计算:码流大小(单位:kb/s;即:比特率÷8)×3600(单位:秒;1小时的秒数)×24(单位:小时;一天的时间长)×30(保存的天数)×50(监控点要保存摄像机录像的总数)÷0、9(磁盘格式化的损失10%空间)=所需存储空间的大小(注:存储单位换算1TB=1024GB;1GB=1024MB;1MB=1024KB)50路存储30天的CIF视频格式录像信息的存储空间所需大小为:64×3600×24×30×50÷0、9=8789、1GB≈9TB50路存储30天的D1视频格式录像信息的存储空间所需大小为:192×3600×24×30×50÷0、9=、2GB≈26TB50路存储30天的720P(100万像素)视频格式录像信息的存储空间所需大小为:256×3600×24×30×50÷0、9=、3GB≈35TB50路存储30天的1080P(200万像素)视频格式录像信息的存储空间所需大小为:512×3600×24×30×50÷0、9=、5GB≈69TB。
