海康威视设备的录像容量（含Smart265）2017-02-20 15:29:28从14年开始，我们陆续地推送过多次设备录像容量的计算方法~然而，还是会有很多用户询问录像容量如何计算的问题，最近比较集中的是关于Smart265编码格式下录像容量怎么算，重庆监控安装今天就来跟大家唠个两分钟的~H.265来了，录像容量计算的新规则，可查阅【新版】录像容量计算方法告诉你如何选择硬盘！开启Smart 264功能后的容量规则，以及非Smart 264情况，可查阅必备！HDTVI 3.0时代容量计算方法！容量计算工具哪里有，怎么用？可查阅海康设备录像容量计算方法以上是之前我们推送过的录像容量计算相关文章的精选，大家有需要就可以点进去瞅瞅哦~下面来说说Smart265~关键点一：Smart 265覆盖全系列H.265经销产品也就是说，我们平时提到的H.265摄像机=Smart265摄像机，H.265 NVR=Smart265 NVR （当然，这仅限于我们大海康的产品，Smart265是海康威视研究院自主研发的视频编码技术！）关键点二：Smart265比H.265带宽再减，存储再省！空闲场景(基本静止):码率大小可在H.265基础上再降低70%以上常规场景：码率大小可在H.265基础上再降低50%以上复杂场景:码率大小可在H.265基础上再降低30%以上根据《【新版】录像容量计算方法告诉你如何选择硬盘！》，H.265录像容量计算的结论是200万摄像头全天24小时的录像容量大约是20G，300万摄像头全天24小时的录像容量大约是30G，依次类推。
所以，很方便就能得出结论：Smart265按常规场景计算，200万摄像头全天24小时的录像容量大约是10G，300万摄像头全天24小时的录像容量大约是15G，依次类推。
Smart265常规场景200W≈1M≈10G300W≈1.5M≈15G400W≈2M≈20G*实际数值根据现场场景浮动。
海康威视硬盘录像机设置标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]硬盘录像机操作常见问题解答浏览数:13613 1.录像录像文件的大小录像文件大小和“录像设置”中的位率大小和采用何种位率类型有关。
使用中根据所选择的分辨率来选择适当的位率大小。
一般建议CIF模式下选择384K~768Kbps DCIF：512K~1Mbps 4CIF：768K~2Mbps，具体的选择需要根据现场情况、摄像机状况和具体要求来调节。
下表是在定码率下常见位率一个通道一个小时录像文件的大小。
定码率下一个小时一个通道录像文件大小的计算公式如下：码流(kbit/s) ÷ 8 × 3600 ÷ 1024 （单位：MB）变码率的设置可参考上述数据，相对的是一个最大值。
录像状态和设置录像可分为两种录像方式：手动录像和自动录像。
手动录像在关机后重开、重启后需要手动打开，自动录像开机即可自动录像。
可参照监视器或显示器下面的录像和报警状态显示来确定当前的录像状态。
黄色：有视频信号，但不在录像绿色：自动定时录像粉红色：手动录像红色：报警录像蓝色：移动侦测录像白色：无视频信号自动录像的设置进入录像设置，将开启录像打勾，进入设置界面如果是全天录像，可直接将“全天录像”打钩，在选择相应的录像方式。
（如果是移动侦测或报警录像的话，需要分别设置相应的布防）。
若不是全天录像，选择对应的时间段即可（时间段不可以交叉或重复）。
在分别设置其他天数的录像计划，如果相同，可以直接选择复制即可。
重复以上步骤，分别设置其他通道的录像设置，也可以直接复制到其他通道。
移动侦测录像的设置在录像设置里设置录像时间计划，方式为移动侦测方式；（方法见上）进入图像设置界面，选择一个通道，设置移动侦测的灵敏度和区域。
（进入区域设置界面按“云台控制”可以直接选择全部区域，此时界面为红色）。
进入处理界面设置移动侦测触发录像通道和布防时间以及处理方式。
硬盘录像机的监控图像存储时间和硬盘大小的工程计算2009-09-21 08:41各种分辨率下采用什么样的码流可以获得较好的图像质量，一般的硬盘录像机都支持多种分辨率，我们一般使用CIF、DCIF、D1三种。
在不同的视频分辨率下，我们建议用户采用如下码流设置方式CIF：512Kbps，在变码率设置下图像质量选择“较好”或“次好”DCIF：768Kbps，在变码率设置下图像质量选择“较好”或“次好”D1：2Mbps，在变码率设置下图像质量选择“较好”或“次好”如何进行硬盘容量的计算每小时录像文件大小计算公式：码流大小×3600÷8÷1024= MB/小时硬盘录像机硬盘容量计算遵循以下公式：每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数例如：8路硬盘录像机，视音频录像，采用512Kbps定码流，每天定时录像12小时，录像资料保留15天，计算公式如下：每小时录像文件大小=512×3600÷8（单位换算:1字节=8比特）÷1024=225MB硬盘录像机所需硬盘容量=225×8×12×15=324000MB≈320GB音频码流为固定16kbps，每小时所占容量很小，可以忽略不计目前国内主流的硬盘录像机采用两种分辨率：CIF和D1。
硬盘录像机常见的路数有1路、2路、4路、8路、9路、12路和16路。
最大可以连接8块2000GB的硬盘，总容量可高达1.6T（目前市面上最大的硬盘在1000GB左右），如果采用CIF 分辨率，通常每1路的硬盘容量为180MB~250MB/小时，通常情况下取值200MB/小时；如果是D1的分辨率每小时录像需要的硬盘容量为720MB~1000MB/小时，通常情况下为了减少硬盘的容量可以按照500MB/小时计算，帧率智能设置比25fps少一些，码流也要少一些！相信大家可以计算出一台装满8块500GB的16路硬盘录像机可以录像多长时间了？计算举例：8路CIF格式24小时不间断录像30天所需硬盘容量？8路×200M×24小时×30天÷1024M = 1125G (注：1G = 1024M)硬盘占用时间计算：以正常画面质量计算，每路每小时200M。
海康威视设备的录像容量（含Smart265）2017-02-20 15:29:28从14年开始，我们陆续地推送过多次设备录像容量的计算方法~然而，还是会有很多用户询问录像容量如何计算的问题，最近比较集中的是关于Smart265编码格式下录像容量怎么算，重庆监控安装今天就来跟大家唠个两分钟的~来了，录像容量计算的新规则，可查阅【新版】录像容量计算方法告诉你如何选择硬盘！开启Smart 264功能后的容量规则，以及非Smart 264情况，可查阅必备！HDTVI 时代容量计算方法！容量计算工具哪里有，怎么用可查阅海康设备录像容量计算方法以上是之前我们推送过的录像容量计算相关文章的精选，大家有需要就可以点进去瞅瞅哦~下面来说说Smart265~关键点一：Smart 265覆盖全系列经销产品也就是说，我们平时提到的摄像机=Smart265摄像机，NVR=Smart265 NVR（当然，这仅限于我们大海康的产品，Smart265是海康威视研究院自主研发的视频编码技术！）关键点二：Smart265比带宽再减，存储再省！空闲场景(基本静止):码率大小可在基础上再降低70%以上常规场景：码率大小可在基础上再降低50%以上复杂场景:码率大小可在基础上再降低30%以上根据《【新版】录像容量计算方法告诉你如何选择硬盘！》，录像容量计算的结论是200万摄像头全天24小时的录像容量大约是20G，300万摄像头全天24小时的录像容量大约是30G，依次类推。
所以，很方便就能得出结论：Smart265按常规场景计算，200万摄像头全天24小时的录像容量大约是10G，300万摄像头全天24小时的录像容量大约是15G，依次类推。
Smart265常规场景200W≈1M≈10G300W≈≈15G400W≈2M≈20G*实际数值根据现场场景浮动。
海康威视录像容量计算方法2015-08-12 19:16:49海康威视容量计算14年我们发过一篇计算容量的文章，大家还记得吗当时的结论是130万摄像头全天24小时录像的容量大约是21G，200万摄像头全天24小时的录像容量大约是42G，依次类推。

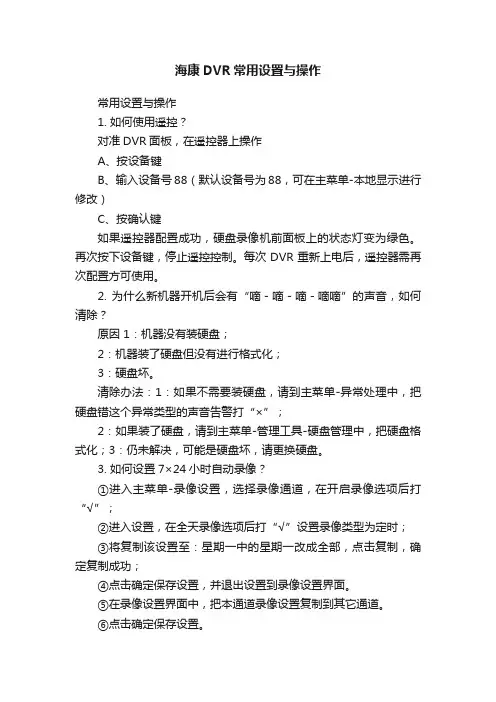

海康DVR常用设置与操作常用设置与操作1. 如何使用遥控？对准DVR面板，在遥控器上操作A、按设备键B、输入设备号88（默认设备号为88，可在主菜单-本地显示进行修改）C、按确认键如果遥控器配置成功，硬盘录像机前面板上的状态灯变为绿色。
再次按下设备键，停止遥控控制。
每次DVR重新上电后，遥控器需再次配置方可使用。
2. 为什么新机器开机后会有“嘀－嘀－嘀－嘀嘀”的声音，如何清除？原因 1：机器没有装硬盘；2：机器装了硬盘但没有进行格式化；3：硬盘坏。
清除办法：1：如果不需要装硬盘，请到主菜单-异常处理中，把硬盘错这个异常类型的声音告警打“×”；2：如果装了硬盘，请到主菜单-管理工具-硬盘管理中，把硬盘格式化；3：仍未解决，可能是硬盘坏，请更换硬盘。
3. 如何设置7×24小时自动录像？①进入主菜单-录像设置，选择录像通道，在开启录像选项后打“√”；②进入设置，在全天录像选项后打“√”设置录像类型为定时；③将复制该设置至：星期一中的星期一改成全部，点击复制，确定复制成功；④点击确定保存设置，并退出设置到录像设置界面。
⑤在录像设置界面中，把本通道录像设置复制到其它通道。
⑥点击确定保存设置。
4. 如何设置录像参数，如何计算录像文件大小？常用的录像参数有码流类型、分辨率、视频帧率、位率上限和位率类型，使用中根据设备功能选定支持的码流类型与合适的分辨率（详见“各类型的对比”）；视频帧率一般为全帧率；位率类型有:定码流：按照设定的位率上限值进行压缩存储。
变码流：根据不同场景，即时自动改变录像分辨率、图像质量、码流和帧率，节省硬盘空间和网络带宽。
录像文件大小和“录像设置”中的位率大小和采用何种位率类型有关。
使用中根据所选择的分辨率来选择适当的位率大小：下表是在定码率下常见位率一个通道一个小时录像文件的大小。
单通道录像文件大小（GByte）=码流(kbit/s)÷8×3600×每天录像时间(hour)÷1024÷10245. 如何设置移动侦测录像？①进入图像设置菜单界面；②选择通道号；③定义移动侦测灵敏度级别（推荐设置为“2”）；④设置移动侦测区域；⑤进入移动侦测报警处理菜单；⑥设置移动侦测的触发通道；⑦对移动侦测的处理选择布防时间，并复制到其它日期；⑧设置移动侦测处理方式；⑨保存移动侦测处理设置；⑩保存所有通道的移动侦测设置；在菜单录像设置界面中把开启录像状态选为“ü”，然后进入设置界面，把录像类型设置为“移动侦测”，设置好时间段并复制到不同的日期，点击“确定”保存设置。
一、硬盘容量计算方式视频监控路数设定码流设定每天录像时间设定保存天数设定需要硬盘容量结果格式化损失设定选用硬盘容量设定需要硬盘结果二、4种分辨率对应的各码率情况下的图像质量分析和占用硬盘容量计算19225638451276810241500204884.375112.5168.75225337.5450659.189001.97752.63673.95508 5.27343757.9101610.5468815.4521.094TVLine CIF 352*28824035.7636.9838.439.5440.7141.3542.282CIF 704*28824032.4535.9838.8741.1943.1444.3646.26DCIF 528*38430034.4637.8339.4741.8143.5544.6346.354DIF(D1)704*57648036.9941.2543.6845.1347.43QCIF 176*144借助人类视觉系统HVSBitrate（kbps）三、DSP编码能力对应表DS4004HC 14/40/00/0DS4008HC 24/80/00/0DS4016HC 44/160/00/0DS4002MD 10/04/42/2DS4004MD 20/04/82/4四、编码码率和文件大小关系表加权峰值信噪比板卡型号240K 16K 32K 2160K / 2.11 M 127 M368K 16K 48K 3120K / 3.05 M 183 M单位：bit/s 单位：bit/S 单位：Byte/S 单位：byte/M 单位：byte/H176K 16K 24K 1680K / 1.64 M 98.5 M个数（每DSP/每块（每DSP/每块卡）（每DSP/每块卡）视频码率音频码率总码率文件大小文件大小每天硬盘容量（GB/天.路）分辨率图像质量（WPSNR(db)）DSP 包含编码通道包含解码通道包含显示通道1000GB 6块码率(bitrate(kbps))每小时硬盘容量（MB/小时.路）30天5062.5GB 10% (一般为10%)16路1024Kbps 24小时。

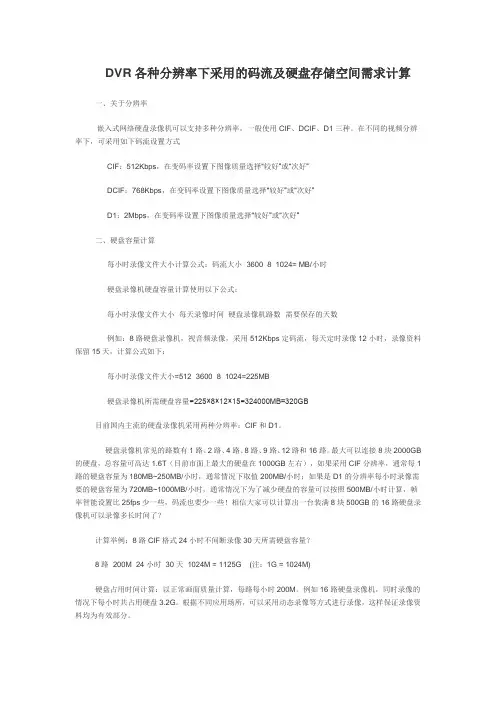

DVR各种分辨率下采用的码流及硬盘存储空间需求计算一、关于分辨率嵌入式网络硬盘录像机可以支持多种分辨率，一般使用CIF、DCIF、D1三种。
在不同的视频分辨率下，可采用如下码流设置方式CIF：512Kbps，在变码率设置下图像质量选择“较好”或“次好”DCIF：768Kbps，在变码率设置下图像质量选择“较好”或“次好”D1：2Mbps，在变码率设置下图像质量选择“较好”或“次好”二、硬盘容量计算每小时录像文件大小计算公式：码流大小×3600÷8÷1024= MB/小时硬盘录像机硬盘容量计算使用以下公式：每小时录像文件大小×每天录像时间×硬盘录像机路数×需要保存的天数例如：8路硬盘录像机，视音频录像，采用512Kbps定码流，每天定时录像12小时，录像资料保留15天，计算公式如下：每小时录像文件大小=512×3600÷8÷1024=225MB硬盘录像机所需硬盘容量=225×8×12×15=324000MB≈320GB目前国内主流的硬盘录像机采用两种分辨率：CIF和D1。
硬盘录像机常见的路数有1路、2路、4路、8路、9路、12路和16路。
最大可以连接8块2000GB 的硬盘，总容量可高达1.6T（目前市面上最大的硬盘在1000GB左右），如果采用CIF分辨率，通常每1路的硬盘容量为180MB~250MB/小时，通常情况下取值200MB/小时；如果是D1的分辨率每小时录像需要的硬盘容量为720MB~1000MB/小时，通常情况下为了减少硬盘的容量可以按照500MB/小时计算，帧率智能设置比25fps少一些，码流也要少一些！相信大家可以计算出一台装满8块500GB的16路硬盘录像机可以录像多长时间了？计算举例：8路CIF格式24小时不间断录像30天所需硬盘容量？8路×200M×24小时×30天÷1024M = 1125G (注：1G = 1024M)硬盘占用时间计算：以正常画面质量计算，每路每小时200M。
