农村架空配电线路施工中常用的一些数据估算在农村，进行架空配电线路的施工，经常要遇到一些实际问题，只有通过现场实际计算才能确定，为了比较准确迅速地决定施工中经常遇到的—些问题，笔者根据多年来经验，摸索出在农村架空配电线路施工中常用的一些数据的估算，供广大工人在实际工作中的参考。

一、锥形(环形)钢筋混凝土电杆重心的确定：电杆重心点(距杆底)＝0．4H十0．5 (米)H——电杆长度(米)例如：一根稍径为190毫米长为12米的环形钢筋混凝土电杆的重心点应在距杆底面的0．4×12十0．5＝5．3米处。

二、电杆埋深的估算：H——电杆长度 (米)例如：12米环形钢筋混凝土电杆一般埋没。

深度应为：×12米＝2米。

三、锥形电柱各部直径的确定；（毫米）фx——电杆从顶部至x米处的直径(毫米)ф稍——电杆稍径(毫米)X——电杆从顶部至需测算处的长度(毫米)例如：欲知稍径为ф190毫米的锥形杆，从杆顶下0．75米处的直径应为：фo．75＝190十＝200毫米。

四、拉线底锚埋深的佑算：拉线底锚埋深(米)＝80×拉线棒直径(米)例如：拉线棒直径为ф16毫米，其埋没深度应为：80×16＝1280毫米＝1．28米五、拉线长度的估算：拉线长度L(米)＝1．4×杆中心至拉线坑中心的距离(米)例如：杆中心至拉线坑中心距离为8米，则拉线长度应为1．4×8＝11．2米六、高压配电线路线间距离的佑算：线间距离D＝0．06U十0．3 (米)H——配电线路的额定电压(千伏)UH例如：——条10千伏的配电线路，导线间距离应为：0．06×10十0。

3＝0．9米七、低压配电线路导线截面选择的估算：S——选择的低压导线截面(平方毫米)例如：在距变压器500米处欲安装20千瓦的水泵应选用多少平方毫米的导线？因此可选用LJ一35导线八、导线重量的估算，铜导线重量G＝导线截面(平方毫米)×导线长度(米)×9铝导线重量G＝导线截面(平方毫米)×导线长度(米)×2．7钢芯铝线重量＝导线截面(平方毫米)×导线长度(千米)×4 ．例如：欲估算120平方毫米长度为2公里的铜导线、铝导线、钢芯铝线的重量分别为：铜导线重＝120×2×9＝2160公斤；铝导线重量＝120×2×27＝648公斤；钢芯铝线重量＝120×2×4＝960公斤。

第十二节 10KV以下架空线路一、本章定额适用于10KV以下的配电线路安装工程，是按平原条件编制，如在其他地形条件施工时，其人工和机械定额按下表乘以地形系数。

表8 地形系数表项目丘陵一般山地、泥沼地地形系数二、地形划分1、平原地带：指地形比较平坦，地面比较干燥的地带。

2、丘陵地带：指地形起伏的矮岗，土丘等（在1公里以内地形起伏相对高差在30-50m范围以内的地带）3、一般山地：指一般山岭、沟谷（在250m以内地形起伏相对高差在30-50m范围内的地带）。

4、泥沼地带：指有水的庄稼田地或泥水淤积的地带。

三、线路一次施工工程量是按5根以上电杆考虑的。

如在5根以内者，其人工和机械乘以的系数。

架空线路的地形系数与主杆5根以内的人工、机械增加系数为连乘的关系。

四、10KV架空线路的电杆定位执行第三册“送电线路工程”中的土石方工程施工定额的相应子目。

五、挖土（石）方套用第三册“送电线路工程”中的“电杆、拉线塔、拉线坑挖填”定额的相应子目。

1、土石方工程量的计算公式：V=(a+2c+KH)×(b+2c+KH)+(1/3)K2H2式中：V——地坑体积 a——坑底净长b——坑底净宽 K——放坡系数取H——坑的深度 c——工作面取米B C C BV=B/H B=KH如设计无规定时，可按表9计算方量表9 杆坑土方量参考表放坡系数杆高（m）7 8 9 10 11 12 13 15埋深（m）底盘规格（mm）600×600800×8001000×1000带底盘土方量（M3）不带底盘土方量（M3）注：①土方量计算公式亦用于拉线坑。

②双接腿坑，按带底盘的土方量计算。

③木杆按不带底盘的土方量计算。

3、电杆埋深可按下式取整数计算：埋深h=H/6六、10KV架空线路的工地运输可套用第三册“送电线路工程”中的工地运输中的相应子目及有关规定。

七、电杆组立，按电杆的长度及不同的材质以“根”为单位套用定额。

浅析10KV配电架空线路材料的计量作者：柳晨来源：《装饰装修天地》2017年第01期摘要：在我国电力需求不断增加的今天，做好电力线路的预算分析是十分必要的一项工作。

我们对于10kV配电架空线路预算中的一些重点问题进行了研究与分析，在实际操作过程中，也应当积极联系实际，从而真正的保障后续施工过程的顺利进行。

关键词：架空线路；电杆；10KV引言10kV架空线路是我国目前非常主要的一种传输结构，其能够较为有效的对我国不同地区进行电力方面的供应。

而同我国普通的输电线路相比，架空线路具有更好的强度、受力以及绝缘性能，尤其在山地丘陵以及无法设置电缆井的区域更加具有灵活性、方便性，而这也使得其正是成为了我国目前乡镇电网改造工程的一种主要内容。

前期设计准备。

对于10kV线路来说，其在架设的过程中通常都是使用了部分辅助构件以及绝缘子、金具、架空线缆等等，将导线根据之前图纸设计的需求而架设在电线杆上，从而能够以这种形式来对电力供应的稳定性进行良好的维持。

同时，由于架空线路上具有很好的绝缘能力，且其也同时拥有很好的防外力破坏的作用，而这部分优点也逐渐使其成为了我国近年来对于电网规划方面的一项重要内容。

一、10KV配电架空线路工程量的计量首先仔细阅读设计说明以及地质勘察报告，根据工程量计量规范以及定额说明总结说各种系数的数值，然后分类查出材料的数量：1.电杆的计算10KV架空线路的电杆种类主要分为木杆，水泥杆、钢管杆等。

电杆类型主要分为终端杆、耐张杆（直线耐张杆、转角耐张杆）、分支杆、撑杆、拉线杆以及变配电设备所需要的电杆等。

首先熟悉图纸查出各杆的种类，然后再查出各种杆型的数量，分类予以计量，因为在计量过程中杆型的不同会导致配件以及金具的不同，所以一定要采取分类计量。

2.横担10KV架空线路的横担主要分为：木横担、铁横担和陶瓷横担。

横担根据杆型的不同、架设方式的不同、地理位置的不同，排列的方式也会不同。

主要分为三角排列、水平排列、垂直排列等。

第十二节10KV 以下架空线路一、本章定额适用于10KV 以下的配电线路安装工程，是按平原条件编制，如在其他地形条件施工时，其人工和机械定额按下表乘以地形系数。

表8 地形系数表项目丘陵一般山地、泥沼地地形系数二、地形划分1、平原地带：指地形比较平坦，地面比较干燥的地带。

2、丘陵地带：指地形起伏的矮岗，土丘等（在1 公里以内地形起伏相对高差在30-50m 范围以内的地带）3、一般山地：指一般山岭、沟谷（在250m 以内地形起伏相对高差在30-50m 范围内的地带）。

4、泥沼地带：指有水的庄稼田地或泥水淤积的地带。

三、线路一次施工工程量是按5 根以上电杆考虑的。

如在5 根以内者，其人工和机械乘以的系数。

架空线路的地形系数与主杆5 根以内的人工、机械增加系数为连乘的关系。

四、10KV 架空线路的电杆定位执行第三册“送电线路工程”中的土石方工程施工定额的相应子目。

五、挖土（石）方套用第三册“送电线路工程”中的“电杆、拉线塔、拉线坑挖填”定额的相应子目。

1、土石方工程量的计算公式：V=(a+2c+KH) ×(b+2c+KH)/+3()1K2H2式中：V——地坑体积a——坑底净长b——坑底净宽K——放坡系数取H——坑的深度c——工作面取米BCCBV=B/H B=KH 如设计无规定时，可按表9 计算方量表9 杆坑土方量参考表放坡系数杆高（m）7891011121315 埋深（m ）底盘规格（mm）600×600800×8001000×1000 带底盘土方量（M3 ）不带底盘土方量（M3 ）注：①土方量计算公式亦用于拉线坑。

②双接腿坑，按带底盘的土方量计算。

③木杆按不带底盘的土方量计算。

3、电杆埋深可按下式取整数计算：埋深h=H/6六、10KV 架空线路的工地运输可套用第三册“送电线路工程”中的工地运输中的相应子目及有关规定。

七、电杆组立，按电杆的长度及不同的材质以“根”为单位套用定1、电杆高度超过15 米，铁塔组立（定额无子目）可套用第三册送电线路工程”中的杆塔组立相应定额，钢管杆套用砼杆的规定。

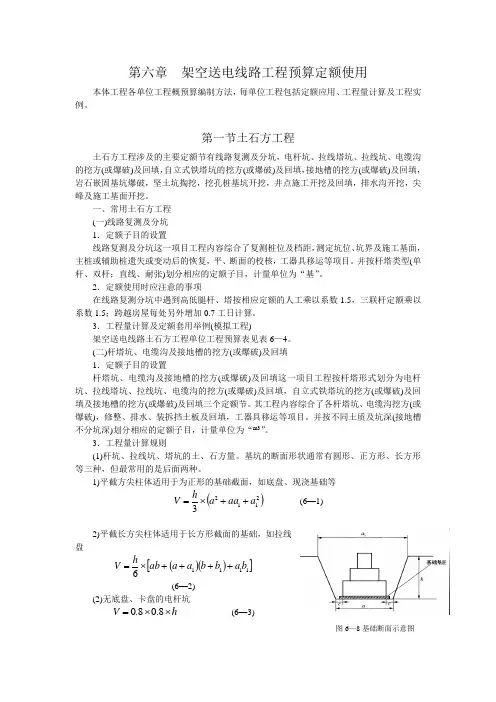

图6—8基础断面示意图第六章 架空送电线路工程预算定额使用本体工程各单位工程概预算编制方法，每单位工程包括定额应用、工程量计算及工程实例。

第一节土石方工程土石方工程涉及的主要定额节有线路复测及分坑，电杆坑、拉线塔坑、拉线坑、电缆沟的挖方(或爆破)及回填，自立式铁塔坑的挖方(或爆破)及回填，接地槽的挖方(或爆破)及回填，岩石嵌固基坑爆破，坚土坑掏挖，挖孔桩基坑开挖，井点施工开挖及回填，排水沟开挖，尖峰及施工基面开挖。

一、常用土石方工程 (一)线路复测及分坑 1．定额子目的设置线路复测及分坑这一项目工程内容综合了复测桩位及档距，测定坑位、坑界及施工基面，主桩或辅助桩遗失或变动后的恢复，平、断面的校核，工器具移运等项目。

并按杆塔类型(单杆、双杆；直线、耐张)划分相应的定额子目，计量单位为“基”。

2．定额使用时应注意的事项在线路复测分坑中遇到高低腿杆、塔按相应定额的人工乘以系数1.5，三联杆定额乘以系数1.5；跨越房屋每处另外增加0.7工日计算。

3．工程量计算及定额套用举例(模拟工程)架空送电线路土石方工程单位工程预算表见表6—4。

(二)杆塔坑、电缆沟及接地槽的挖方(或爆破)及回填 1．定额子目的设置杆塔坑、电缆沟及接地槽的挖方(或爆破)及回填这一项目工程按杆塔形式划分为电杆坑、拉线塔坑、拉线坑、电缆沟的挖方(或爆破)及回填，自立式铁塔坑的挖方(或爆破)及回填及接地槽的挖方(或爆破)及回填三个定额节。

其工程内容综合了各杆塔坑、电缆沟挖方(或爆破)，修整、排水、装拆挡土板及回填，工器具移运等项目。

并按不同土质及坑深(接地槽不分坑深)划分相应的定额子目，计量单位为“m3”。

3．工程量计算规则(1)杆坑、拉线坑、塔坑的土、石方量。

基坑的断面形状通常有圆形、正方形、长方形等三种，但最常用的是后面两种。

1)平截方尖柱体适用于为正形的基础截面，如底盘、现浇基础等()21123a aa a hV ++⨯=(6—1)2)平截长方尖柱体适用于长方形截面的基础，如拉线盘()()[]11116b a b b a a ab hV ++++⨯=(6—2)(2)无底盘、卡盘的电杆坑h V ⨯⨯=8.08.0 (6—3)如果h ≥1．5m 时，按放坡计算。

11OkV及以上架空线路输电工程计算规则
IlOkV及以上架空线路输电工程计算规则包括以下内容：
1.基础工程:根据不同的地质条件和基础类型,采用不同的计算方法。

例如，对于岩石基础，需要根据岩石的种类、风化程度、承载力等因素进行计算；对于土基础，需要根据土壤的种类、承载力、地下水位等因素进行计算。

2.杆塔工程：根据杆塔的种类、高度、重量等因素进行计算。

例如,对于自立式铁塔，需要考虑铁塔的重量、重心位置、风载等因素；对于拉线式铁塔，需要考虑拉线的长度、角度、材料等因素。

3.架线工程：根据导线的种类、截面积、张力等因素进行计算。

例如，对于钢芯铝绞线，需要根据钢芯和铝线的截面积、弹性模量等因素进行计算；对于光纤复合架空地线，需要根据光纤的种类、截面积、张力等因素进行计算。

4.接地工程：根据土壤的电阻率、接地电阻的要求等因素进行计算。

例如，对于一般土壤，需要根据土壤的电阻率、接地体的长度、埋深等因素进行计算；对于高电阻率土壤，可能需要采用降阻剂或其他辅助措施。

5.其他工程：包括通道清理、通道占地补偿、树木砍伐、建筑物拆迁等。

这些工程的费用需要根据具体情况进行估算。

总之，11OkV及以上架空线路输电工程计算规则是一个复杂而细致的过程，需要综合考虑多种因素。

在实际操作中，建议咨询专业的电力工程师或相关机构以获取准确的信息和指导。

110kv及以上架空线路输电工程计算规则110kv及以上架空线路输电工程计算规则是在输电工程中用于设计和计算架空线路的一套准则和规范。

这些规则旨在确保架空线路的设计满足电力系统的输电要求，同时保证线路的安全、可靠和经济性。

根据电力系统的负荷需求和输电距离，确定输电线路的额定电压等级为110kv及以上。

设计过程中需要考虑电力负荷的大小、线路的长度、承载能力等因素，以确定合适的电压等级。

根据所选定的电压等级，选择适当的导线材料和型号。

导线材料的选择需要考虑电阻、电抗、导热、机械强度等因素。

根据导线的截面积、电阻、电抗等参数，计算导线的负荷能力、短路能力和流态稳定性。

还需考虑架空线路的安装方式和绝缘方式。

安装方式可以选择为一段塔杆或两段塔杆，根据地形和线路长度决定。

绝缘方式可以选择杆侧绝缘、导线绕片绝缘或串列绝缘，根据线路电压等级和环境要求选择合适的绝缘方式。

在计算过程中，需要考虑导线的过载能力、短路能力和电压降等参数。

通过计算，可以确定导线的截面积、跨越距离、塔杆高度和间距等参数。

同时，还需要考虑冰、风、地形等外部环境因素对导线的影响，以保证线路的安全运行。

在设计完毕后，还需要进行检查和验证，确保设计满足相应的国家和行业标准。

这些标准通常包括输电线路的安全距离、可靠性指标、保护装置要求等，以确保输电线路在运行过程中达到安全、可靠和经济的要求。

110kv及以上架空线路输电工程计算规则是为了确保输电线路的设计满足电力系统的输电要求而制定的准则和规范。

通过合理选择电压等级、导线材料和型号，考虑安装方式和绝缘方式，进行对各种参数的计算和验证，确保线路的安全、可靠和经济运行。

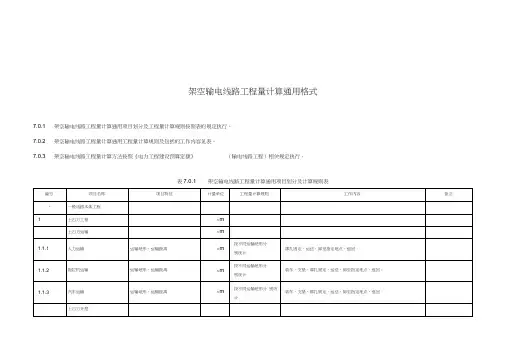

架空输电线路工程量计算通用格式7.0.1 架空输电线路工程量计算通用项目划分及工程量计算规则按照表的规定执行。

7.0.2 架空输电线路工程量计算通用工程量计算规则及包括的工作内容见表。

7.0.3 架空输电线路工程量计算方法按照《电力工程建设预算定额》（输电线路工程）相关规定执行。

表7.0.1 架空输电线路工程量计算通用项目划分及计算规则表8架空输电线路工程建设场地征用及赔偿工程量计算通用格式8.0.1 架空输电线路工程建设场地征用及赔偿工程量计算通用格式按表的规定执行。

表8.0.1 架空输电线路工程建设场地征用及赔偿工程量计算通用格式附录工程量计算文件编制格式附录1工程量计算书封面格式___________________ 工程工程量计算书编制单位：_____________________________________编制时间：附录2 填表须知格式填表须知1. 工程量计算文件及表格应由具有电力行业工程造价专业从业及执业资格的人员填写。
