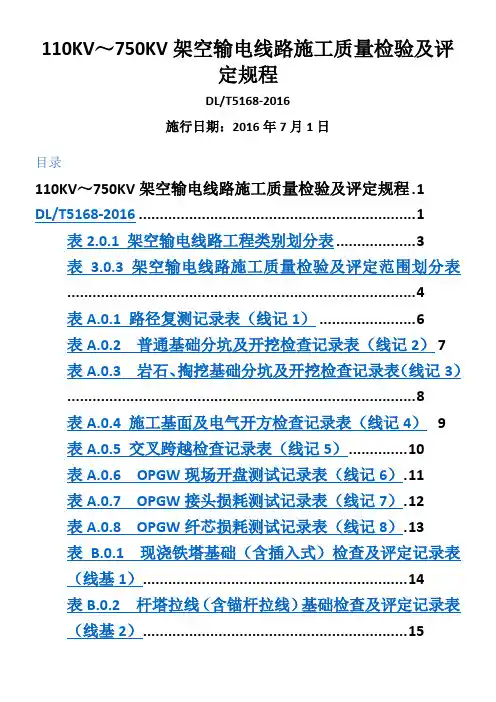

110KV~750KV架空输电线路施工质量检验及评定规程DL/T5168-2016施行日期：2016年7月1日目录110KV～750KV架空输电线路施工质量检验及评定规程 (1)DL/T5168-2016 (1)表2.0.1 架空输电线路工程类别划分表 (3)表3.0.3 架空输电线路施工质量检验及评定范围划分表 (4)表A.0.1 路径复测记录表（线记1） (6)表A.0.2 普通基础分坑及开挖检查记录表（线记2） (7)表A.0.3 岩石、掏挖基础分坑及开挖检查记录表（线记3） (8)表A.0.4 施工基面及电气开方检查记录表（线记4） (9)表A.0.5 交叉跨越检查记录表（线记5） (10)表A.0.6 OPGW现场开盘测试记录表（线记6） (11)表A.0.7 OPGW接头损耗测试记录表（线记7） (12)表A.0.8 OPGW纤芯损耗测试记录表（线记8） (13)表B.0.1 现浇铁塔基础（含插入式）检查及评定记录表（线基1） (14)表B.0.2 杆塔拉线（含锚杆拉线）基础检查及评定记录表（线基2） (15)表B.0.3 预制装配式基础检查及评定记录表（线基3） (16)表B.0.4 混凝土杆预制基础检查及评定记录表（线基4） (17)表B.0.5 现浇铁塔基础（含插入式）检查及评定记录表（线基5） (18)表B.0.6-1 灌注桩基础检查及评定记录表（线基6-1） (19)表B.0.6-2 灌注桩基础检查及评定记录表（线基6-2） (20)表B.0.6-3 灌注桩基础检查及评定记录表（线基6-3） (21)表B.0.7 灌注桩基础检查及评定记录表（线基7） (22)表B.0.8 自立式铁塔组立检查及评定记录表（线塔1） (23)表B.0.9-1 拉线铁塔组立检查及评定记录表（线塔2-1） (24)表B.0.9-2 拉线铁塔组立检查及评定记录表（线塔2-2） (25)表B.0.10 混凝土杆组立检查及评定记录表（线杆1） (26)表B.0.11 钢管电杆组立检查及评定记录表（线杆2） (27)表B.0.12导线、地线含（OPGW）展放施工检查及评定记录表（线线1） (28)表B.0.13 导线、地线直线压接管施工检查及评定记录表（线线2） (30)表B.0.14 导线、地线耐张液压管施工检查及评定记录表（线线3） (31)表B.0.15 导线、地线(含OPGW)紧线施工检查及评级记录表(耐张段线线4) (33)表B.0.16 导线、地线(含OPGW)附件安装施工检查及评定记录表(线线5) (34)表B.0.17 接地装置施工检查及评定记录表（线地1） (35)表B.0.18 线路防护设施检查及评定记录表（线防1） (36)表C.0.1 分部工程质量评定统计表（线统1） (37)表C.0.1 分部工程质量评定统计表（线统1） (38)表2.0.1 架空输电线路工程类别划分表表3。

110KV～750KV架空输电线路施工质量检验及评定规程DL/T5168-2016施行日期：2016年7月1日目录110KV～750KV架空输电线路施工质量检验及评定规程 (1)DL/T5168-2016 (1)表2.0.1 架空输电线路工程类别划分表 (3)表3.0.3 架空输电线路施工质量检验及评定范围划分表 (4)表A.0.1 路径复测记录表（线记1） (6)表A.0.2 普通基础分坑及开挖检查记录表（线记2） (7)表A.0.3 岩石、掏挖基础分坑及开挖检查记录表（线记3） (8)表A.0.4 施工基面及电气开方检查记录表（线记4） (9)表A.0.5 交叉跨越检查记录表（线记5） (10)表A.0.6 OPGW现场开盘测试记录表（线记6） (11)表A.0.7 OPGW接头损耗测试记录表（线记7） (12)表A.0.8 OPGW纤芯损耗测试记录表（线记8） (13)表B.0.1 现浇铁塔基础（含插入式）检查及评定记录表（线基1） (14)表B.0.2 杆塔拉线（含锚杆拉线）基础检查及评定记录表（线基2） (15)表B.0.3 预制装配式基础检查及评定记录表（线基3） (16)表B.0.4 混凝土杆预制基础检查及评定记录表（线基4） (17)表B.0.5 现浇铁塔基础（含插入式）检查及评定记录表（线基5） (18)表B.0.6-1 灌注桩基础检查及评定记录表（线基6-1） (19)表B.0.6-2 灌注桩基础检查及评定记录表（线基6-2） (20)表B.0.6-3 灌注桩基础检查及评定记录表（线基6-3） (21)表B.0.7 灌注桩基础检查及评定记录表（线基7） (22)表B.0.8 自立式铁塔组立检查及评定记录表（线塔1） (23)表B.0.9-1 拉线铁塔组立检查及评定记录表（线塔2-1） (24)表B.0.9-2 拉线铁塔组立检查及评定记录表（线塔2-2） (25)表B.0.10 混凝土杆组立检查及评定记录表（线杆1） (26)表B.0.11 钢管电杆组立检查及评定记录表（线杆2） (27)表B.0.12导线、地线含（OPGW）展放施工检查及评定记录表（线线1） (28)表B.0.13 导线、地线直线压接管施工检查及评定记录表（线线2） (30)表B.0.14 导线、地线耐张液压管施工检查及评定记录表（线线3） (31)表B.0.15 导线、地线(含OPGW)紧线施工检查及评级记录表(耐张段线线4) (32)表B.0.16 导线、地线(含OPGW)附件安装施工检查及评定记录表(线线5) (33)表B.0.17 接地装置施工检查及评定记录表（线地1） (34)表B.0.18 线路防护设施检查及评定记录表（线防1） (35)表C.0.1 分部工程质量评定统计表（线统1） (36)表C.0.1 分部工程质量评定统计表（线统1） (37)表2.0.1 架空输电线路工程类别划分表表3.0.3 架空输电线路施工质量检验及评定范围划分表续表3.0.3注：а设计单位参加由业主组织的分部工程和单位工程质量检验表A.0.1 路径复测记录表（线记1）监理：专职质检员：施工负责人：检查人：表A.0.2 普通基础分坑及开挖检查记录表（线记2）表A.0.3 岩石、掏挖基础分坑及开挖检查记录表（线记3）表A.0.4 施工基面及电气开方检查记录表（线记4）表A.0.5 交叉跨越检查记录表（线记5）表B.0.1 现浇铁塔基础（含插入式）检查及评定记录表（线基1）表B.0.2 杆塔拉线（含锚杆拉线）基础检查及评定记录表（线基2）表B.0.5 现浇铁塔基础（含插入式）检查及评定记录表（线基5）表B.0.6-3 灌注桩基础检查及评定记录表（线基6-3）桩号基础编号桩基型式塔型基础型式桩孔号成孔方式钻孔直径钻孔深度浇制温度℃灌注日期：年月日时起～年月日时止混凝土强度等级试块强度MPa坍落度cm材料用量（kg/m³）水水泥砂子石子掺和料外加剂水泥品种砂子规格石子粒径mm 钢筋骨架直径m钢筋骨架长度m箍筋间距m 主筋规格、数量及间距Φ × ：间距：mm加强筋间距护筒顶标高m孔底沉淀层厚度m漏斗体积m³导管截面积m²导管编组情况导管总长m 封水方法首批压浆后导管埋设深度（＞800mm）m灌注时间拆管混凝土灌注量孔内混凝土标高（m）拆管长度（m）埋管深度（m）图例时/分次序罐数折算量//////////////合计混凝土量m³注：此记录每根桩填一份。

110KV～750KV架空输电线路施工质量检验及评定规程DL/T5168-2016施行日期：2016年7月1日目录110KV～750KV架空输电线路施工质量检验及评定规程 . 1DL/T5168-2016 (1)表2.0.1 架空输电线路工程类别划分表 (3)表 3.0.3 架空输电线路施工质量检验及评定范围划分表 (4)表A.0.1 路径复测记录表（线记1） (6)表A.0.2 普通基础分坑及开挖检查记录表（线记2）7表A.0.3 岩石、掏挖基础分坑及开挖检查记录表（线记3） (8)表A.0.4 施工基面及电气开方检查记录表（线记4）9表A.0.5 交叉跨越检查记录表（线记5） (10)表A.0.6 OPGW现场开盘测试记录表（线记6）. 11表A.0.7 OPGW接头损耗测试记录表（线记7）. 12表A.0.8 OPGW纤芯损耗测试记录表（线记8）. 13表 B.0.1 现浇铁塔基础（含插入式）检查及评定记录表（线基1） (14)表B.0.2 杆塔拉线（含锚杆拉线）基础检查及评定记录表（线基2） (15)表 B.0.3 预制装配式基础检查及评定记录表（线基3） (16)表B.0.4 混凝土杆预制基础检查及评定记录表（线基4） (17)表 B.0.5 现浇铁塔基础（含插入式）检查及评定记录表（线基5） (18)表 B.0.6-1 灌注桩基础检查及评定记录表（线基6-1） (19)表 B.0.6-2 灌注桩基础检查及评定记录表（线基6-2） (20)表 B.0.6-3 灌注桩基础检查及评定记录表（线基6-3） (21)表B.0.7 灌注桩基础检查及评定记录表（线基7）23表 B.0.8 自立式铁塔组立检查及评定记录表（线塔1） (24)表 B.0.9-1 拉线铁塔组立检查及评定记录表（线塔2-1） (25)表 B.0.9-2 拉线铁塔组立检查及评定记录表（线塔2-2） (26)表B.0.10 混凝土杆组立检查及评定记录表（线杆1）27表B.0.11 钢管电杆组立检查及评定记录表（线杆2）28表B.0.12导线、地线含（OPGW）展放施工检查及评定记录表（线线1） (29)表B.0.13 导线、地线直线压接管施工检查及评定记录表（线线2） (32)表B.0.14 导线、地线耐张液压管施工检查及评定记录表（线线3） (33)表B.0.15 导线、地线(含OPGW)紧线施工检查及评级记录表(耐张段线线4) (35)表B.0.16 导线、地线(含OPGW)附件安装施工检查及评定记录表(线线5) (36)表B.0.17 接地装置施工检查及评定记录表（线地1）39表B.0.18 线路防护设施检查及评定记录表（线防1）41表C.0.1 分部工程质量评定统计表（线统1） (42)表C.0.1 分部工程质量评定统计表（线统1） (43)表2。

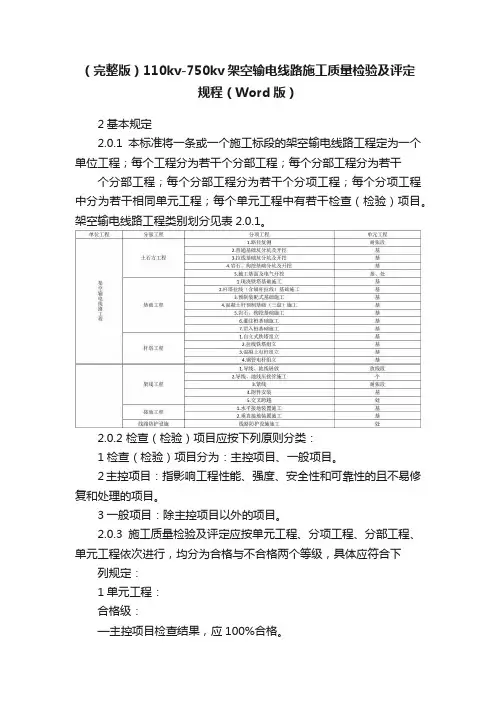

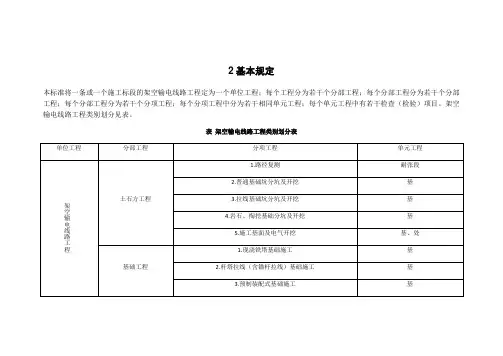

（完整版）110kv-750kv架空输电线路施工质量检验及评定规程（Word版）2基本规定2.0.1本标准将一条或一个施工标段的架空输电线路工程定为一个单位工程；每个工程分为若干个分部工程；每个分部工程分为若干个分部工程；每个分部工程分为若干个分项工程；每个分项工程中分为若干相同单元工程；每个单元工程中有若干检查（检验）项目。

架空输电线路工程类别划分见表2.0.1。

2.0.2 检查（检验）项目应按下列原则分类：1检查（检验）项目分为：主控项目、一般项目。

2主控项目：指影响工程性能、强度、安全性和可靠性的且不易修复和处理的项目。

3一般项目：除主控项目以外的项目。

2.0.3施工质量检验及评定应按单元工程、分项工程、分部工程、单元工程依次进行，均分为合格与不合格两个等级，具体应符合下列规定：1单元工程：合格级：—主控项目检查结果，应100%合格。

—一般项目检查结果，可有一项不合格，但不影响使用。

不合格级：主控项目检查中有一项或一般项目检查结果中有两项及以上不合格。

2分项工程：合格级：分项工程中单元工程100%合格。

不合格级：分项工程中有一个及以上单元工程不合格。

3分部工程：合格级：分部工程中分项工程100%合格。

不合格级：分部工程中有一个及以上分项工程不合格。

4单位工程：合格级：单位工程中分部工程100%合格不合格级：单位工程中有一个及以上分部工程不合格。

2.0.4不合格项目及处理后的质量评定应符合下列规定：1不合格项目，经设计同意且业主认可，处理后能满足安全运行要求者仍可评定为合格。

2经业主组织决定，确定为非施工原因造成的质量缺陷，若经修改设计或更换不合格设备、材料后，仍可参加质量评定。

3质量检验及评定范围3.0.1工程施工及验收质量的检验评定工作应由下列人员参加：1业主代表，包括业主委托的建设单位和运行单位代表。

2设计单位代表。

3监理单位代表。

4施工单位代表。

3.0.2施工质量检验评定方式和范围应符合下列规定：1施工单位内部质量检验应采用三级检查及评定方式，并应符合下列规定：施工队（班）应按单元工程进行检查及自评；工程项目部应按分项工程进行检查及自评；施工单位应按分部工程和单位工程组织检查或抽查并进行自评。
