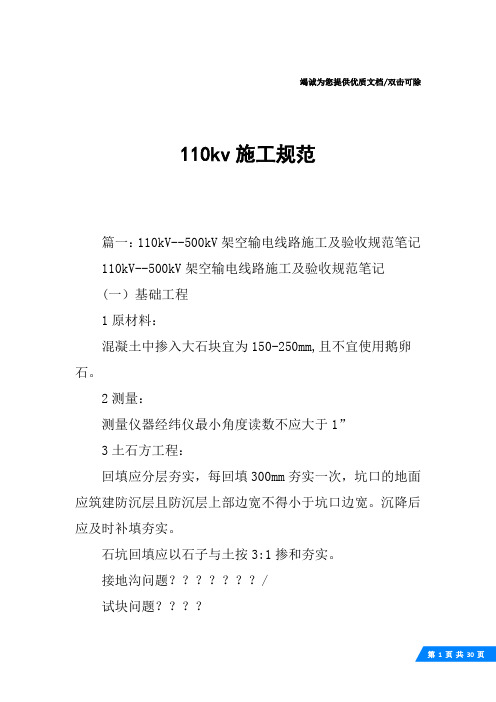

110kV--500kV架空输电线路施工及验收规范笔记

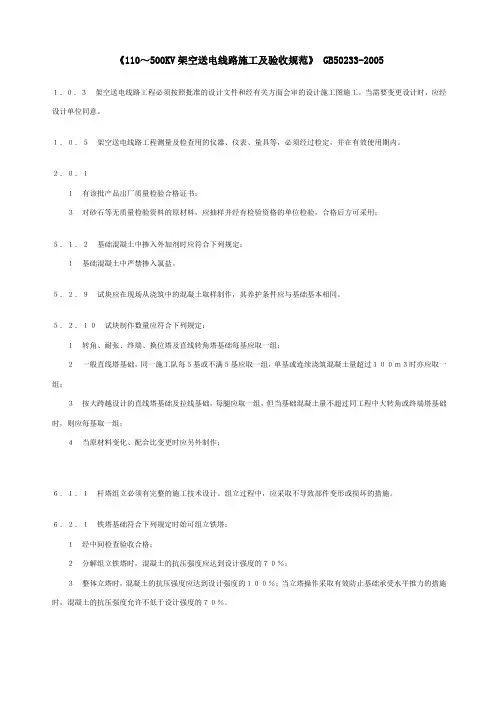

(一)基础工程

1原材料:

混凝土中掺入大石块宜为150-250mm,且不宜使用鹅卵石。

2测量:

测量仪器经纬仪最小角度读数不应大于1”

3土石方工程:

回填应分层夯实,每回填300mm夯实一次,坑口的地面应筑建防沉层且防沉层上部边宽不得

小于坑口边宽。沉降后应及时补填夯实。

石坑回填应以石子与土按3:1掺和夯实。

接地沟问题,,,,,,,/

试块问题,,,,

4基础浇注:

拆模后单腿尺寸允许偏差:

保护层厚度:—5mm

立柱几个底座断面尺寸:-1%

同组地脚螺栓中心对立柱中心偏移:10mm

地脚螺栓漏出混凝土面高度:+10mm,-5mm

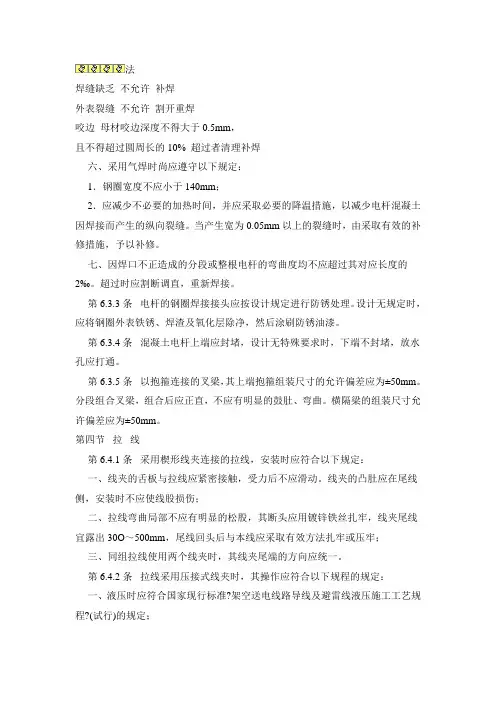

(二)杆塔工程

1螺栓的穿入方式:

对立体结构:

水平方向由内向外

垂直方向由下向上

斜向者宜由斜下向斜上穿

对平面结构:

顺线路方向,按线路方向穿入或按统一方向穿入

横线路方向,两侧由内向外,中间由左向右(按线路方向)

垂直地面方向者由下向上

2工程移交时,杆塔上应有下列固定标志:

线路名称或代号及杆塔号

耐张型,换位型杆塔及换位杆塔前后相邻的各一基杆塔的相位标志

高塔按设计规定装设的航空障碍标志

多回路杆塔上的每回路位置及线路名称

3组塔

离地面2m以上的工作均属高处作业。

分解组立铁塔时,混凝土的抗压强度应达到设计强度的70%

绞磨应安置在地势平坦的位置,所在地面应平整,距离铁塔基础应在1~2倍塔高之外。

整体立塔时应达到设计强度的100%

铁塔组立后,塔脚板应于基础面接触良好,有空隙垫铁片,并浇注水泥砂浆,经检查合

格后随即浇注混凝土保护帽。

钢管电杆架线后直线电杆的倾斜应不超过杆高的0.5%

(三)架线工程

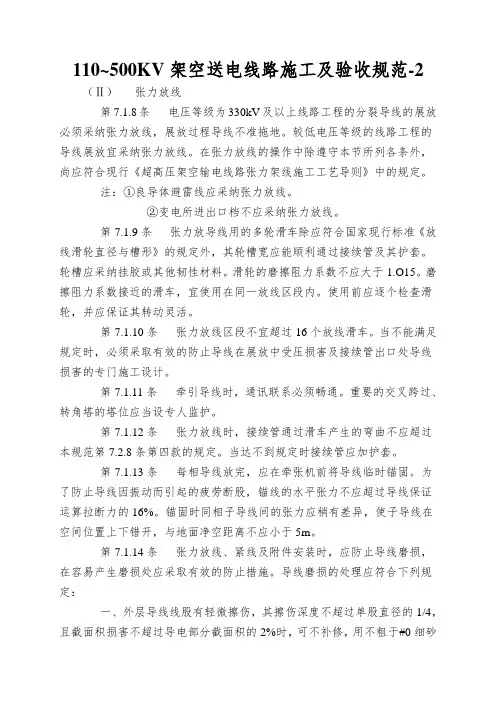

1张力放线

电压等级在330kV及以上线路工程的导线展放必须采用张力放线。

张力放线长度不宜超过20个放线滑车的长度。

张力放线通过特殊跨越地段时,应适当缩短张力放线区段长度。

直线接续管通过滑车时应防止接续管弯曲超过规定,达不到要求时应加装保护套。一般情况下牵引场应顺线路方向布置。

每相导线放完后,应在牵引机前将导线临时锚固,锚固时同相子导线间的张力应稍有差异,使子导线在空间位置上上下错开,与地面净空距离不应小于5m.

2连接

不同金属,不同规格,不同绞制方向的导线或架空地线,严禁在一个耐张段内连接

导线及架空地线采用液压或爆压连接时,操作人员必须培训及考试合格并持证上岗,连接完毕后应在压接管上打上操作人员的钢印。

架空地线的连接强度应与导线相对应。

切割导线铝股时严禁伤及钢芯,切口应整齐,不得有断股,损股,有缺口等现象

连接后管口附近不得有明显的松股现象

采用钳压或液压连接导线时,导线外层铝股在洗擦后应薄薄地涂上一层电力复合脂,并应用细钢丝刷清刷表面氧化膜,应保留电力复合脂进行压接。

爆压管爆后外观有下列情形时应割断重接:

管口外线材明显烧伤,断股

管体穿孔,裂缝

3紧线

采用直线杆塔紧线时,应采用设计允许的杆塔做紧线临锚杆塔。

4弧垂测量档的选择:

紧线段在5档及以下时靠近中间选择一档

紧线段在6-12档时靠近两端各选择一档

紧线段在12档以上时靠近两端可选3~4档

观测档宜选择档距较大和悬挂点高差较小及接近代表档距的线档

弧垂观测档的数量可以根据现场条件适当增加,但不得减少。

弧垂允许偏差:110kV允许偏差+5%,-2.5%

220kV允许偏差?2.5%

5附件安装

绝缘子应表面清洗干净,有机复合绝缘子伞套的表面不允许有开裂,脱落,破损等现象。

采用张力放线时,其耐张绝缘子串的挂线宜采用高空断线,平衡挂线法施工。

为了防止导线或架空线路因风振而受损伤,弧垂合格后及时安装附件,附件(包括间隔棒)安装时间不能超过5天。

6光缆架设

光缆架设施工必须采用张力放线法

选择放线长度应于光缆长度相适应

牵引场位置选择出线仰角满足制作厂的要求,一般不应大于25?,水平偏角应小于7?

放线滑车在放线过程中,其保络角不得大于60?

尽量低张力放线。

必须架接地滑车。

7接地工程

两接地体间的水平距离不应小于5m

接地体铺设应平直

接地体间连接必须可靠。当采用搭接焊接时,圆钢的搭接长度应为其直径的6倍并应双

面施焊。
