地下供排水管线探查及水表查找

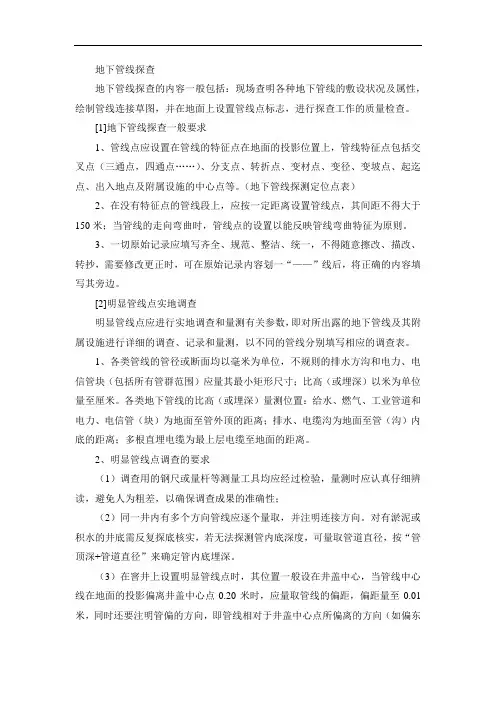

地下管线探查地下管线探查的内容一般包括：现场查明各种地下管线的敷设状况及属性，绘制管线连接草图，并在地面上设置管线点标志，进行探查工作的质量检查。

[1]地下管线探查一般要求1、管线点应设置在管线的特征点在地面的投影位置上，管线特征点包括交叉点（三通点，四通点……）、分支点、转折点、变材点、变径、变坡点、起迄点、出入地点及附属设施的中心点等。

（地下管线探测定位点表）2、在没有特征点的管线段上，应按一定距离设置管线点，其间距不得大于150米；当管线的走向弯曲时，管线点的设置以能反映管线弯曲特征为原则。

3、一切原始记录应填写齐全、规范、整洁、统一，不得随意擦改、描改、转抄，需要修改更正时，可在原始记录内容划一“——”线后，将正确的内容填写其旁边。

[2]明显管线点实地调查明显管线点应进行实地调查和量测有关参数，即对所出露的地下管线及其附属设施进行详细的调查、记录和量测，以不同的管线分别填写相应的调查表。

1、各类管线的管径或断面均以毫米为单位，不规则的排水方沟和电力、电信管块（包括所有管群范围）应量其最小矩形尺寸；比高（或埋深）以米为单位量至厘米。

各类地下管线的比高（或埋深）量测位置：给水、燃气、工业管道和电力、电信管（块）为地面至管外顶的距离；排水、电缆沟为地面至管（沟）内底的距离；多根直埋电缆为最上层电缆至地面的距离。

2、明显管线点调查的要求（1）调查用的钢尺或量杆等测量工具均应经过检验，量测时应认真仔细辨读，避免人为粗差，以确保调查成果的准确性；（2）同一井内有多个方向管线应逐个量取，并注明连接方向。

对有淤泥或积水的井底需反复探底核实，若无法探测管内底深度，可量取管道直径，按“管顶深+管道直径”来确定管内底埋深。

（3）在窨井上设置明显管线点时，其位置一般设在井盖中心，当管线中心线在地面的投影偏离井盖中心点0.20米时，应量取管线的偏距，偏距量至0.01米，同时还要注明管偏的方向，即管线相对于井盖中心点所偏离的方向（如偏东0.35米），管偏及偏离方向应在成果表备注栏内注明。

地下供水管网泄漏检测与处理地下供水管网泄漏是城市供水系统的常见问题，对城市供水系统的正常运行和居民生活带来了很大的影响。

及早检测和处理地下供水管网泄漏问题至关重要。

本文将介绍地下供水管网泄漏的检测方法和处理步骤。

地下供水管网泄漏的检测主要有以下几种方法：1. 监测水表读数：通过对供水管网进出口水表读数的监测，可以初步判断地下供水管网是否存在泄漏。

如果出口水表读数大于进口水表读数，就说明存在泄漏。

2. 声纳漏水检测：该方法利用声音传导特性来检测地下供水管网的泄漏。

专业人员使用声纳检测仪将声波传导到地下管道，通过捕捉泄漏产生的噪音来判断泄漏位置和程度。

3. 漏电检测：漏电检测是一种较为常用的地下供水管网泄漏检测方法。

该方法通过测量管道周围土壤的电阻来判断泄漏情况。

如果地下供水管道周围土壤电阻一致，说明没有泄漏；如果出现不一致，就需要进一步检测泄漏位置。

1. 阶段性排查：根据监测数据和实地勘察，确定可能泄漏的管道段。

可以使用测压、放空、关阀等方法对管道断面进行排查，进一步确定泄漏位置。

2. 修复泄漏点：根据泄漏位置的不同，选择适当的修复方法进行处理。

常见的修复方法包括：焊接、封堵、更换管道等。

修复泄漏点时需要注意不影响供水系统正常运行，并保证修复质量。

3. 检测修复效果：修复后需要进行检测，确认泄漏点是否已经完全修复。

可以通过监测水表读数、声纳漏水检测等方法进行检测。

4. 加强系统维护：定期对地下供水管网进行检测维修是减少泄漏发生的关键措施。

可以定期进行巡检，及时发现并修复管道问题，防止泄漏。

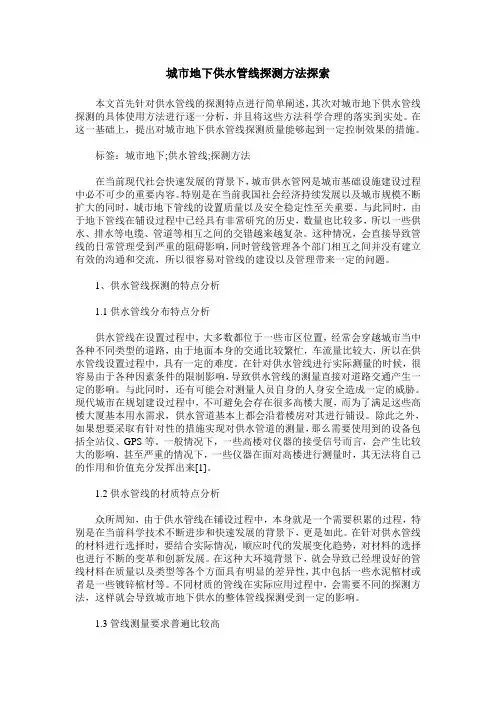

城市地下供水管线探测方法探索本文首先针对供水管线的探测特点进行简单阐述，其次对城市地下供水管线探测的具体使用方法进行逐一分析，并且将这些方法科学合理的落实到实处。

在这一基础上，提出对城市地下供水管线探测质量能够起到一定控制效果的措施。

标签：城市地下;供水管线;探测方法在当前现代社会快速发展的背景下，城市供水管网是城市基础设施建设过程中必不可少的重要内容。

特别是在当前我国社会经济持续发展以及城市规模不断扩大的同时，城市地下管线的设置质量以及安全稳定性至关重要。

与此同时，由于地下管线在铺设过程中已经具有非常研究的历史，数量也比较多，所以一些供水、排水等电缆、管道等相互之间的交错越来越复杂。

这种情况，会直接导致管线的日常管理受到严重的阻碍影响，同时管线管理各个部门相互之间并没有建立有效的沟通和交流，所以很容易对管线的建设以及管理带来一定的问题。

1、供水管线探测的特点分析1.1供水管线分布特点分析供水管线在设置过程中，大多数都位于一些市区位置，经常会穿越城市当中各种不同类型的道路，由于地面本身的交通比较繁忙，车流量比较大，所以在供水管线设置过程中，具有一定的难度。

在针对供水管线进行实际测量的时候，很容易由于各种因素条件的限制影响，导致供水管线的测量直接对道路交通产生一定的影响。

与此同时，还有可能会对测量人员自身的人身安全造成一定的威胁。

现代城市在规划建设过程中，不可避免会存在很多高楼大厦，而为了满足这些高楼大厦基本用水需求，供水管道基本上都会沿着楼房对其进行铺设。

除此之外，如果想要采取有针对性的措施实现对供水管道的测量，那么需要使用到的设备包括全站仪、GPS等。

一般情况下，一些高楼对仪器的接受信号而言，会产生比较大的影响，甚至严重的情况下，一些仪器在面对高楼进行测量时，其无法将自己的作用和价值充分发挥出来[1]。

1.2供水管线的材质特点分析众所周知，由于供水管线在铺设过程中，本身就是一个需要积累的过程，特别是在当前科学技术不断进步和快速发展的背景下，更是如此。

供水管道查漏的方法我折腾了好久供水管道查漏这事儿，总算找到点门道。

咱先说说我最初那些瞎摸索的经历吧。

我一开始就是听声儿，觉得哪有那种细微的水流声，可能那就是漏的地方。

我拿着耳朵就贴着管道听，从这头听到那头，那姿势呀，就跟个侦探似的。

可有时候外面环境太吵了，啥声音都有，风声啦，旁边人家装修的声音啦，这办法就不咋灵了。

而且有时候我也不确定那到底是正常的水流声还是漏水声，就这么稀里糊涂地误判了好几次。

后来我又想了个招，就是看水表。

这个方法简单点儿说就好比看人的心跳一样，正常情况下，家里所有水龙头都关着，水表应该是不转的，如果它在慢慢转，那就可能是有地方漏水了。

我记得有一次，我盯着水表看了老半天，就看见那小指针轻微地动，我就想肯定哪里漏水了。

可是这只能知道有漏，但具体位置不知道啊。

再后来，我试过打压测试。

这就像给管道做个体检，使劲儿给它内部加点压力，然后看压力能不能保住。

不过这玩意儿自己做起来有点费劲，我还专门找了些工具，结果不是压力加不上去，就是加完了也看不出来到底哪里漏了，因为这个操作有点复杂，哪个步骤没做好都不行。

还有一个办法就是沿着管道检查，看看哪里有湿的地方。

我就顺着管道一点点看，跟寻宝似的。

有一回我发现墙角有一点湿印子，我就以为是这里漏了，费了老大劲把那块地面挖开，结果发现不是管道漏，而是楼上空调水渗下来的。

唉，白忙活一场。

经过这么多失败的教训，我发现现在有一种专业的查漏仪器，就像X 光一样能够透视管道。

不过这仪器太贵了，咱们普通人家要是找个专业的查漏师傅来用这个仪器查肯定很不错。

找师傅的时候可得找那种口碑好的，有的师傅经验丰富，一来听听声音，看看环境，再用些简单的工具就能大概判断出问题在哪。

要是让我给点建议的话，要是家里发现有漏的迹象，先别急着施工找漏点，可以先多观察观察，像看水表、简单听听声音这些基本的都做一遍，这样能给找专业师傅帮忙时提供更多的线索，也能省点儿钱。

另外，平常注意管道保养，别让管道老是受到外力挤压或者温度变化太大，这样也能减少漏水的可能性。

供水管网地下管道探测技术个人总结——实战篇一、总体思路1、寻找到从主路延伸到居民小区的主供水管道（阀门井），若只能找到阀门，确定不了主管在哪里变径或主管的三通、弯头位置，此时需要用探测仪探测（主管一般多为金属材质，可用仪器探测，对于PE、PVC等非金属材质，仪器是探测不到的），从而确定主管的走向、三通点或弯头点；2、确定主管位置后，通过翻井盖确定二级管线及水表的一些位置信息，如走向、阀门位置、阀门控制的水表情况等。

一般，在水表附近都会找到控制此水表的阀门井，通过联想确定二者之间的连接关系（其中，在阀门与水表的连接时，一定要避过诸如污水井、光纤、电线等干扰因素，因为管线的布设一定会避过冲突，从不同的高度通过）。

二级管线多为PE管（即非金属管，不能用仪器探测出），因此针对此部分管线探测，一方面需要小区管线建设的设计图（前期资料收集），另一方面就要结合现场的实际情况进行判断。

3、供水管线市区探测范围为至用户水表前的所有管线（包含水表）。

一般南方的水表箱多数是在住宅楼楼前或楼后的地面，呈长方形，材质多为铸铁，里面有一到多个不等的水表，多出现在新建的小区；少数水表为壁挂式水表箱，即在楼内，有的在一楼，表箱内有多块水表，有的分布在楼层间，一层两块，此类多出现在老的小区。

在外业作业时，草图画到水表即可。

碰到壁挂式水表箱，设置虚拟水表。

二、外业工作相关事宜1、外业探查内容外业需探测查明管线特征点（包括弯头、三通、四通、变径、变材、管帽等）及其附属设施（包括阀门、消防栓、水表等）的平面位置、走向、埋深、坐标、高程、管径、材质等，并编绘地下管线图。

其中，管线的管径或断面均以毫米为单位，埋深以米为单位量至厘米。

2、外业探查精度要求明显管线点量测精度金属地下管线隐蔽点的探查定位精度注：h为地下管线中心埋深，以cm为单位。

3、外业工作方法（1)需要配备的工具大件：探测仪、自行车；绘草图工具：绘图板、A4纸（绘草图）、日记本（记录水表编号）、中性笔/铅笔、橡皮、尺；辅助工具：大单肩包、油漆小桶、毛笔（写点号）、刷子、铁钩子（钩井盖）、撬棍、大锤（井盖盖太紧，砸开）、手套、捆物绳、探纤（对于看不到管线的，用探纤探）等。

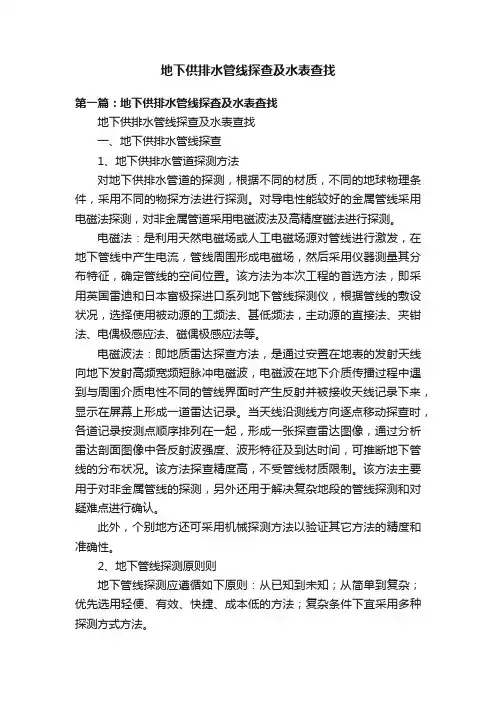

地下供排水管线探查及水表查找第一篇：地下供排水管线探查及水表查找地下供排水管线探查及水表查找一、地下供排水管线探查1、地下供排水管道探测方法对地下供排水管道的探测，根据不同的材质，不同的地球物理条件，采用不同的物探方法进行探测。

对导电性能较好的金属管线采用电磁法探测，对非金属管道采用电磁波法及高精度磁法进行探测。

电磁法：是利用天然电磁场或人工电磁场源对管线进行激发，在地下管线中产生电流，管线周围形成电磁场，然后采用仪器测量其分布特征，确定管线的空间位置。

该方法为本次工程的首选方法，即采用英国雷迪和日本富极探进口系列地下管线探测仪，根据管线的敷设状况，选择使用被动源的工频法、甚低频法，主动源的直接法、夹钳法、电偶极感应法、磁偶极感应法等。

电磁波法：即地质雷达探查方法，是通过安置在地表的发射天线向地下发射高频宽频短脉冲电磁波，电磁波在地下介质传播过程中遇到与周围介质电性不同的管线界面时产生反射并被接收天线记录下来，显示在屏幕上形成一道雷达记录。

当天线沿测线方向逐点移动探查时，各道记录按测点顺序排列在一起，形成一张探查雷达图像，通过分析雷达剖面图像中各反射波强度、波形特征及到达时间，可推断地下管线的分布状况。

该方法探查精度高，不受管线材质限制。

该方法主要用于对非金属管线的探测，另外还用于解决复杂地段的管线探测和对疑难点进行确认。

此外，个别地方还可采用机械探测方法以验证其它方法的精度和准确性。

2、地下管线探测原则则地下管线探测应遵循如下原则：从已知到未知；从简单到复杂；优先选用轻便、有效、快捷、成本低的方法；复杂条件下宜采用多种探测方式方法。

3、定位、定深方法 3.1平面定位方法平面定位方法技术包括对地下管线的搜索和精确测定地下管线在地面投影位置。

在地下管线未知区域，首先可采用扫描搜索的方法确定管线位置，然后做进一步的追踪探查，精确测定管线的平面位置。

⑴未知区域管线搜索方法。

在地下管线未知区域，可采用被动源法进行网格状扫描搜索，以查找浅埋的金属管道和电缆，对深埋管线可采用主动源法搜索。

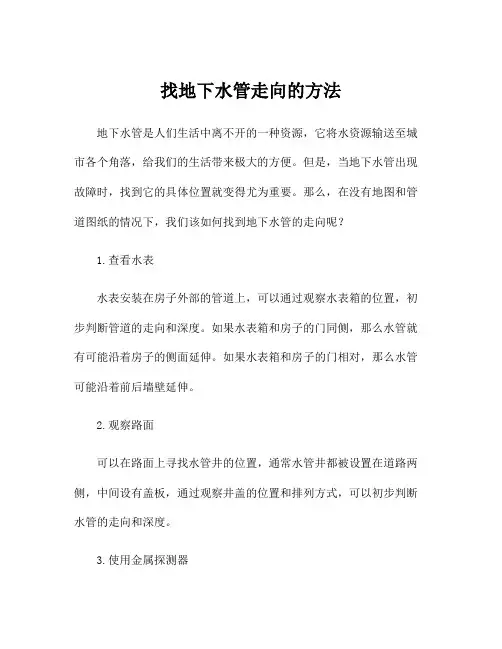

找地下水管走向的方法地下水管是人们生活中离不开的一种资源，它将水资源输送至城市各个角落，给我们的生活带来极大的方便。

但是，当地下水管出现故障时，找到它的具体位置就变得尤为重要。

那么，在没有地图和管道图纸的情况下，我们该如何找到地下水管的走向呢？1.查看水表水表安装在房子外部的管道上，可以通过观察水表箱的位置，初步判断管道的走向和深度。

如果水表箱和房子的门同侧，那么水管就有可能沿着房子的侧面延伸。

如果水表箱和房子的门相对，那么水管可能沿着前后墙壁延伸。

2.观察路面可以在路面上寻找水管井的位置，通常水管井都被设置在道路两侧，中间设有盖板，通过观察井盖的位置和排列方式，可以初步判断水管的走向和深度。

3.使用金属探测器金属探测器常用于寻找地下金属物体，也可以用于寻找埋在地下的水管。

使用金属探测器需要进行一些准备工作，首先要确定探测范围，其次要正确调节探测器的灵敏度和深度，肯定要找到管道的金属部分。

4.通过附近住户询问在小区或社区寻找附近的住户，了解当地管道的走向和故障情况，住户了解较多的当地情况，并可能知道管道的走向和埋深，他们也可以告诉你当前水管系统是否有故障。

5.请专业机构测绘在无法确定水管走向的情况下，可以找专业机构进行测绘，测绘的方法可以是地质雷达或激光测量仪等。

通过这些高科技设备，可以精确测量地下管道的位置、方向和深度，为管道的维修和更换提供准确的数据支持。

总之，寻找地下水管的走向需要一定的技巧和方法，通过综合运用上述方法，可以找到管道的大致位置。

但是，在进行任何工作前，请确保自身安全，在必要时请寻求专业机构的帮助，确保管道的维修和更换的安全性和准确性。

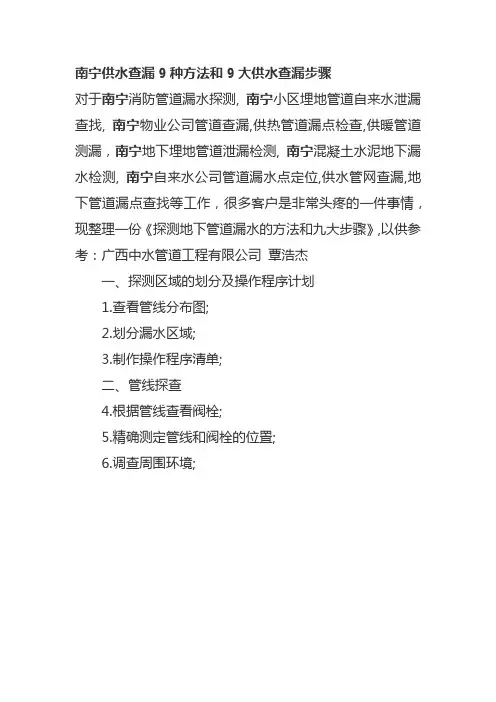

南宁供水查漏9种方法和9大供水查漏步骤
对于南宁消防管道漏水探测,南宁小区埋地管道自来水泄漏查找, 南宁物业公司管道查漏,供热管道漏点检查,供暖管道测漏，南宁地下埋地管道泄漏检测,南宁混凝土水泥地下漏水检测,南宁自来水公司管道漏水点定位,供水管网查漏,地下管道漏点查找等工作，很多客户是非常头疼的一件事情，现整理一份《探测地下管道漏水的方法和九大步骤》,以供参考：广西中水管道工程有限公司覃浩杰
一、探测区域的划分及操作程序计划
1.查看管线分布图;
2.划分漏水区域;
3.制作操作程序清单;
二、管线探查
4.根据管线查看阀栓;
5.精确测定管线和阀栓的位置;
6.调查周围环境;
三、管线阀栓处的听音检查
7.在管线暴露处(如消火栓、控制阀)进行听音检查及漏水音记录和诊断;
四、午夜测量最小流量
8.关闭必要的阀门，截断出测漏区域;
9.在午夜测量封闭区域内的最小水流量：
五、目标管线的漏水音探查
10.沿管线进行听音测漏，标记可疑点;
六、相关仪测漏
11.相关式漏水探查，标记可疑点;
七、从地面精确测定漏点
12.测定周围除水管线之外的管线;
13.于地面测定最大漏水噪音处;
八、制作测漏报告
14.标明漏点处街道号和路标;
九、再次测量午夜最小流量
15.修复所有漏点;
16.再次测量午夜封闭区域内的最小流量，以评价测漏及修复工作。

探查地下供水水泥管道的综合方法张洪禄（首钢勘察研究总院河北·保定071069）提要该文根据实践经验总结了探查地下供水水泥管道的综合方法。

文中介绍了管道布设的特点与探查工作的关系，探查工作的顺序和具体方法，强调了应注意的问题。

关键词地下供水水泥管道探查方法信号异常反射波组Comprehensive Method of Location for Cement Pipe ofUnderground Water SupplyZhang Hongiu（Generai Institute of Investigation ，Shougang ）AbstractBased on practicai experience ，the paper summed up comprehensive method of iocation for cementpipe of underground water suppiy.To introduce the feature of pipe distribution and reiation with iocation sur-vey ，operationai scheduie and method and to emphasize some taken care probiems.Keywordscement pipe of underground water suppiy ；iocation method ；signai anomaiy ；refiection events作者简介：张洪禄，男，1957年生，工程师，主要从事工程测量及地下管线探测的技术管理工作。

收稿日期：2005-03-271引言探查地下供水水泥管道是一个技术难题。

虽然《城市地下管线探测技术规程》对进行这项工作的方法作了一些简单介绍，但在实际工作中还须进一步地细化和补充完善。

本文对探查这类管道的方法及相关内容作一简要介绍。

排水管网探测技术方案排水管网探测分为探查、测量两个步骤，应按照《城市地下管线探测技术规程》（CJJ61-2017）、《城市测量规范》（CJJ/T8-2011）、长江大保护城市水环境治理工程地下管线调查与检测评估实施技术导则（Q/CTG 249-2019）、《长江大保护城市地下排水管线数据入数据库要求》（Q/CTG 250-2019）等相关准则执行。

排水管网探测范围包含经开区所有具有排水系统的排水单元。

1.1排水管网探查1.1.1一般规定排水管网探查应查明排水单元排水管线（包括立管）基本信息、基本属性、埋深等。

基本信息包括：①排水单元名称、排水单元位置（相邻市政道路）、占地面积（平方米）等；②排水单元的排水体制（分流制/合流制）；③排水单元排水管网与市政、相邻排水单元的接驳关系，接驳位置（检查井、暗埋点）应录入数据库，备注“接驳井”，定位上图并注记，扯旗注记的横线要水平（这是形式），注记内容比如接市政的就注记“接市政”，接小区（厂区）的就注记“接小区（厂区）”，字体统一为，宋体、字高0.8，黑色，单独图层。

基本属性包括管类（污水、雨水、合流）、材质、管径/断面尺寸、流向、特征或附属物、井盖材质、形状及尺寸（以毫米为单位）、管道淤积度和充满度、所在道路（小区）、埋设方式、建设年代、权属单位等。

排水管线属性信息调查的外业记录可以采用外业调查记录表、外业调查工作手图或外业记录PDA多种形式，要求连接关系明确、属性信息正确完整、记录清晰可查。

管线材质调查，要正确区分常见的材质类型，如：钢筋混凝土（明沟）、玻璃钢、陶瓷、HDPE、PE、PVC等；管径调查应着重注意变径，管线变径的检查井/点位置要调查准确，对于调查属大小管情形的要核查准确。

埋深信息包括井底埋深和管道埋深等。

重力自流排水管道的管道埋深以管道内底埋深为准，压力排水管道的埋深以管道外顶埋深为准，管道埋深调查按下列要求执行：①管道埋深调查过程中，应注意跌水井的埋深调查，各方向管道埋深要逐个实量并一一记录；②管道埋深调查应采用“L”形排水杆；③管线数据库建立后，应统计出所有管段的逆坡和坡度情况汇总表。
