第一节城市地下管线探测技术(一)一般规定<1>地下管线探测的对象应包括埋设于地下的给水、排水、燃气、热力、工业等各种管道以及电力和电信电缆。
<2>地下管线探测应查明地下管线的平面位置、走向、埋深(或高程)、规格、性质、材质等,并编绘地下管线图。
<3>地下管线探测任务可分为市政公用管线探测、厂区或住宅小区管线探测、施工场地管线探测和专用管线探测四类。
各类探测的要求和范围应符合下列规定:<3.1>市政公用管线探测应根据城市规划管理部门或公用设施建设部门的要求进行,其范围应包括道路、广场及其他主干管线通过的区域。
<3.2>厂区或住宅小区管线探测应根据工厂或住宅小区管线设计和管理部门的要求进行,其探测范围应包括厂区或住宅小区所管辖区域。
<3.3>施工场地管线探测应在某项工程施工开挖前进行,其范围应包括开挖、可能受开挖影响地下管线安全以及为查明地下管线所必需的区域。
<3.4>专用管线探测应根据某项管线工程的规划、设计、施工和管理部门的要求进行,其探测范围应包括管线工程敷设的区域。
<4>地下管线探测基本地形图的比例尺可根据下表选择。
地下管线探测基本地形图比例尺的选择表<5>城市地下管线探测的精度应符合以下规定:<5.1>隐蔽管线点的探查精度分为三个等级。
各级精度探查的水平位置限差和埋深限差应符合下表的规定。
限差值按二倍中误差计。
注:1.h为地下管线的中心埋深,以厘米计;2.当h≤70cm时,埋深限差δth用h=70cm代入计算;水平位置限差δts仍用实际埋深h值代入计算;3.如果对探查精度有特殊要求,可根据工程需要确定。
<5.2>测量管线点的解析坐标中误差(指测点相对于邻近解析控制点)不得大于±5cm;高程中误差(指测点相对于邻近高程控制点)不得大于±2cm。

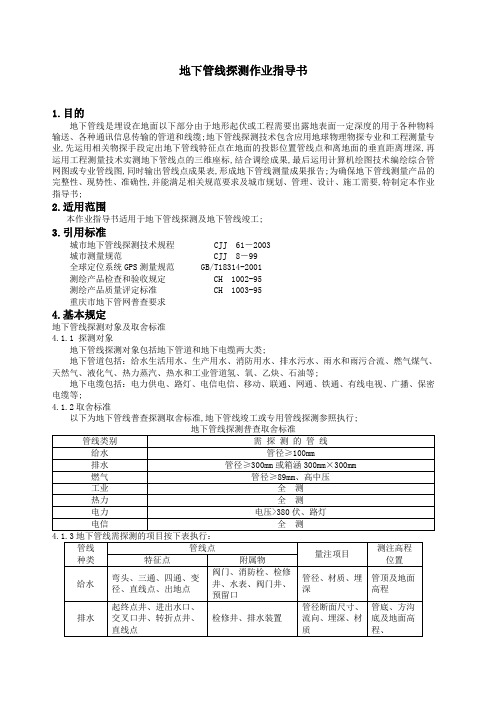

精心整理地下管线探测作业指导书1.目的地下管线是埋设在地面以下(部分由于地形起伏或工程需要出露地表面)一定深度的用于各种物料输送、各种通讯信息传输的管道和线缆。
地下管线探测技术包含应用地球物理(物探)专业和工程测量专业,先运用相关物探手段定出地下管线特征点在地面的投影位置(管线点)和离地面的垂直距离(埋深),再运用工程测量技术实测地下管线点的三维座标,结合调绘成果,最后运用计算机绘图技术编绘综合管网图或专业管线图,同时输出管线点成果表,形成地下管线测量成果报告。
为确保地下管线测量产品的完整性、现势性、准确性,并能满足相关规范要求及城市规划、管理、设计、施工需要,特制定本作业指导书。
2.适用范围3.4.4.14.2地下管线探测的精度执行CJJ61-2003《城市地下管线探测规程》规定的标准。
1.隐蔽管线点的探查精度:平面位置限差:δts=0.10h;埋深限差:δth=0.15h ;(式中h 为地下管线中心埋深,单位为cm,当h<100cm时,则以100cm代入计算)。
2.地下管线点的测量精度:平面位置中误差ms不得大于±5cm高程测量中误差mh不得大于±3cm3.4.地下管线图测绘精度:。
4.3地下管线测量采用的坐标系统要求及高程系统。
5.工作程序和要求5.1资料收集1.2.3.4.5.6.5.2 踏勘1.2.3.5.3记录和量测。
打开所有检修井,查明每条管、埋深(地下沟道或自流的地下管道应量测其内底埋深;有压力的地下管道应量测其外顶埋深;直埋电缆或管块应量测其外顶埋深,沟道应量测其内底埋深;地下隧道或顶管工程施工现场的地下管线应量测其外底埋深;量测所有检修井的井底埋深。
即给水、燃气、电信及管埋电力管线:检修井、阀门等附属物井深量测到井底,线深量测至管顶;隐蔽点埋深、线深量测至管顶)。
当地下管线中心线的地面投影偏离窨井井盖中心的距离大于0.2米时,应以管线在地面的投影位置设置管线点,窨井作为专业管线附属物。

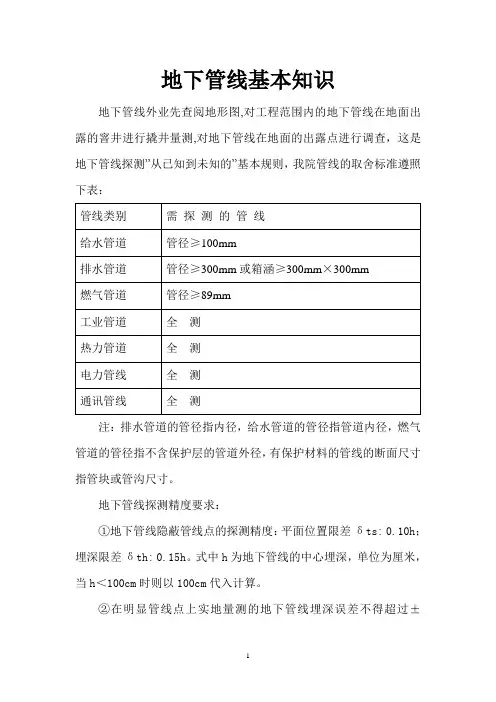

地下管线基本知识地下管线外业先查阅地形图,对工程范围内的地下管线在地面出露的窨井进行撬井量测,对地下管线在地面的出露点进行调查,这是地下管线探测”从已知到未知的”基本规则,我院管线的取舍标准遵照下表:注:排水管道的管径指内径,给水管道的管径指管道内径,燃气管道的管径指不含保护层的管道外径,有保护材料的管线的断面尺寸指管块或管沟尺寸。
地下管线探测精度要求:①地下管线隐蔽管线点的探测精度:平面位置限差δts: 0.10h;埋深限差δth: 0.15h。
式中h为地下管线的中心埋深,单位为厘米,当h<100cm时则以100cm代入计算。
②在明显管线点上实地量测的地下管线埋深误差不得超过±5cm。
③地下管线点的测量精度:平面位置中误差m s不得大于±5cm(相对于邻近控制点),高程测量中误差m h不得大于±3cm(相对于邻近控制点)。
④地下管线图测绘精度:地下管线与邻近的建筑物、相邻管线以及规划道路中心线的间距中误差mc不得大于图上±0.5mm。
下就对各种管线分类进行陈述。
一.排水(PS)排水从功能上划分为雨水管线、污水管线、雨污合流管线、废水管线等,基本的区分方法主要调查排水的主体功能,通常公路设有两排排水管线,有雨蓖流入的或是主要为雨天进行排水的是雨水管线,从小区化粪池流入的是污水管线,提供城市雨水污水共同排水或是城区较老的箱涵或是污水处理厂埋设的大型输水管线是雨污合流管线(如两江边上的箱涵),厂区提供废水流入的是废水管线,在外业在“载体”里输入。
外业先要对地面上的所有的排水窨井进行撬井量测和记录,其要素为:1.井深(记录管点)和线深(记录管线)。
以米为单位,精确至厘米,从管线几何中心的地面量至管道内底,误差±5cm,管道各方向的线深与井深不一致的分别量取。
2.断面尺寸(记录管线):以毫米为单位,不能有误差,圆形量其直径(DN),非圆形量其宽X高(DN),注意“X”不是乘号,而是大写字母。

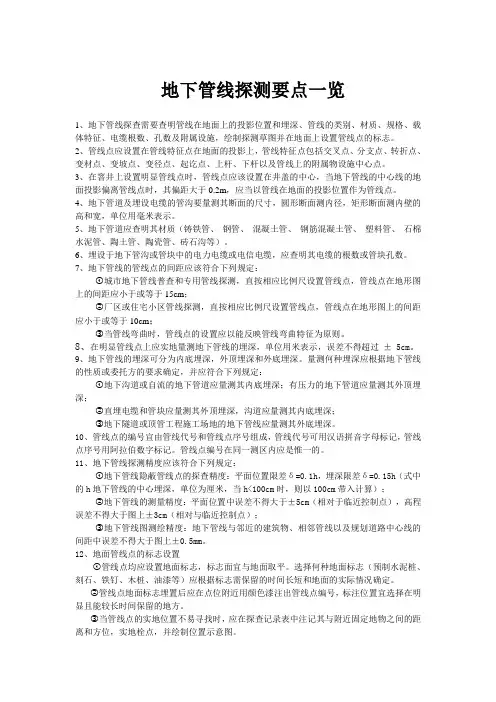

地下管线探测要点一览1、地下管线探查需要查明管线在地面上的投影位置和埋深、管线的类别、材质、规格、载体特征、电缆根数、孔数及附属设施,绘制探测草图并在地面上设置管线点的标志。
2、管线点应设置在管线特征点在地面的投影上,管线特征点包括交叉点、分支点、转折点、变材点、变坡点、变径点、起讫点、上杆、下杆以及管线上的附属物设施中心点。
3、在窨井上设置明显管线点时,管线点应该设置在井盖的中心,当地下管线的中心线的地面投影偏离管线点时,其偏距大于0.2m,应当以管线在地面的投影位置作为管线点。
4、地下管道及埋设电缆的管沟要量测其断面的尺寸,圆形断面测内径,矩形断面测内壁的高和宽,单位用毫米表示。
5、地下管道应查明其材质(铸铁管、钢管、混凝土管、钢筋混凝土管、塑料管、石棉水泥管、陶土管、陶瓷管、砖石沟等)。
6、埋设于地下管沟或管块中的电力电缆或电信电缆,应查明其电缆的根数或管块孔数。
7、地下管线的管线点的间距应该符合下列规定:①城市地下管线普查和专用管线探测,直按相应比例尺设置管线点,管线点在地形图上的间距应小于或等于15cm;②厂区或住宅小区管线探测,直按相应比例尺设置管线点,管线点在地形图上的间距应小于或等于10cm;③当管线弯曲时,管线点的设置应以能反映管线弯曲特征为原则。
8、在明显管线点上应实地量测地下管线的埋深,单位用米表示,误差不得超过± 5cm。
9、地下管线的埋深可分为内底埋深,外顶埋深和外底埋深。
量测何种埋深应根据地下管线的性质或委托方的要求确定,并应符合下列规定:①地下沟道或自流的地下管道应量测其内底埋深;有压力的地下管道应量测其外顶埋深;②直埋电缆和管块应量测其外顶埋深,沟道应量测其内底埋深;③地下隧道或顶管工程施工场地的地下管线应量测其外底埋深。
10、管线点的编号宜由管线代号和管线点序号组成,管线代号可用汉语拼音字母标记,管线点序号用阿拉伯数字标记。
管线点编号在同一测区内应是惟一的。

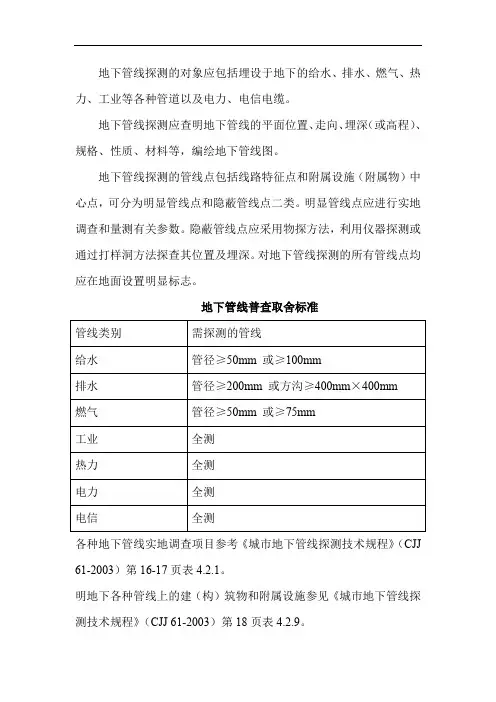

地下管线探测的对象应包括埋设于地下的给水、排水、燃气、热力、工业等各种管道以及电力、电信电缆。
地下管线探测应查明地下管线的平面位置、走向、埋深(或高程)、规格、性质、材料等,编绘地下管线图。
地下管线探测的管线点包括线路特征点和附属设施(附属物)中心点,可分为明显管线点和隐蔽管线点二类。
明显管线点应进行实地调查和量测有关参数。
隐蔽管线点应采用物探方法,利用仪器探测或通过打样洞方法探查其位置及埋深。
对地下管线探测的所有管线点均应在地面设置明显标志。
地下管线普查取舍标准
各种地下管线实地调查项目参考《城市地下管线探测技术规程》(CJJ 61-2003)第16-17页表4.2.1。
明地下各种管线上的建(构)筑物和附属设施参见《城市地下管线探测技术规程》(CJJ 61-2003)第18页表4.2.9。
管线测量精度满足《城市地下管线探测技术规程》(CJJ 61-2003)要求。

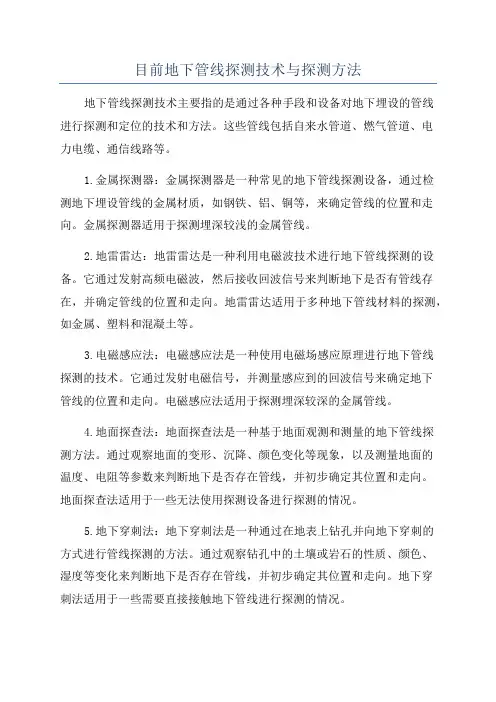

目前地下管线探测技术与探测方法地下管线探测技术主要指的是通过各种手段和设备对地下埋设的管线进行探测和定位的技术和方法。
这些管线包括自来水管道、燃气管道、电力电缆、通信线路等。
1.金属探测器:金属探测器是一种常见的地下管线探测设备,通过检测地下埋设管线的金属材质,如钢铁、铝、铜等,来确定管线的位置和走向。
金属探测器适用于探测埋深较浅的金属管线。
2.地雷雷达:地雷雷达是一种利用电磁波技术进行地下管线探测的设备。
它通过发射高频电磁波,然后接收回波信号来判断地下是否有管线存在,并确定管线的位置和走向。
地雷雷达适用于多种地下管线材料的探测,如金属、塑料和混凝土等。
3.电磁感应法:电磁感应法是一种使用电磁场感应原理进行地下管线探测的技术。
它通过发射电磁信号,并测量感应到的回波信号来确定地下管线的位置和走向。
电磁感应法适用于探测埋深较深的金属管线。
4.地面探查法:地面探查法是一种基于地面观测和测量的地下管线探测方法。
通过观察地面的变形、沉降、颜色变化等现象,以及测量地面的温度、电阻等参数来判断地下是否存在管线,并初步确定其位置和走向。
地面探查法适用于一些无法使用探测设备进行探测的情况。
5.地下穿刺法:地下穿刺法是一种通过在地表上钻孔并向地下穿刺的方式进行管线探测的方法。
通过观察钻孔中的土壤或岩石的性质、颜色、湿度等变化来判断地下是否存在管线,并初步确定其位置和走向。
地下穿刺法适用于一些需要直接接触地下管线进行探测的情况。
除了以上的技术和方法外,地下管线探测还可以利用地图、航空摄影、卫星遥感等手段进行辅助定位和判断。
此外,随着科技的不断发展和创新,新的地下管线探测技术和方法也在不断涌现,例如无人机、激光雷达、地球物理探测等,为地下管线探测工作提供了更多的选择和可能性。

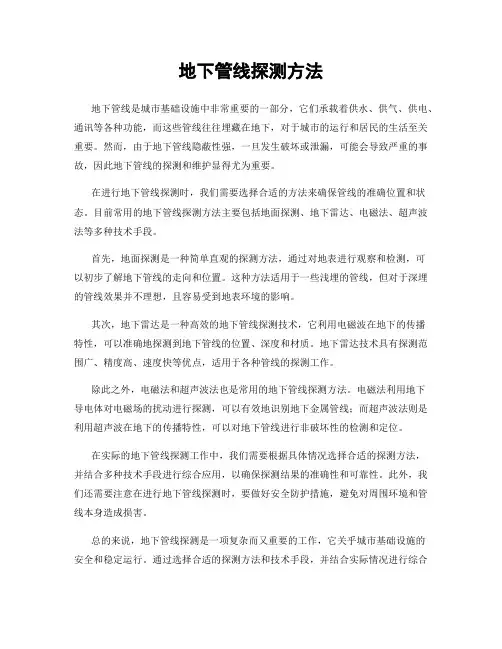

地下管线探测方法地下管线是城市基础设施中非常重要的一部分,它们承载着供水、供气、供电、通讯等各种功能,而这些管线往往埋藏在地下,对于城市的运行和居民的生活至关重要。
然而,由于地下管线隐蔽性强,一旦发生破坏或泄漏,可能会导致严重的事故,因此地下管线的探测和维护显得尤为重要。
在进行地下管线探测时,我们需要选择合适的方法来确保管线的准确位置和状态。
目前常用的地下管线探测方法主要包括地面探测、地下雷达、电磁法、超声波法等多种技术手段。
首先,地面探测是一种简单直观的探测方法,通过对地表进行观察和检测,可以初步了解地下管线的走向和位置。
这种方法适用于一些浅埋的管线,但对于深埋的管线效果并不理想,且容易受到地表环境的影响。
其次,地下雷达是一种高效的地下管线探测技术,它利用电磁波在地下的传播特性,可以准确地探测到地下管线的位置、深度和材质。
地下雷达技术具有探测范围广、精度高、速度快等优点,适用于各种管线的探测工作。
除此之外,电磁法和超声波法也是常用的地下管线探测方法。
电磁法利用地下导电体对电磁场的扰动进行探测,可以有效地识别地下金属管线;而超声波法则是利用超声波在地下的传播特性,可以对地下管线进行非破坏性的检测和定位。
在实际的地下管线探测工作中,我们需要根据具体情况选择合适的探测方法,并结合多种技术手段进行综合应用,以确保探测结果的准确性和可靠性。
此外,我们还需要注意在进行地下管线探测时,要做好安全防护措施,避免对周围环境和管线本身造成损害。
总的来说,地下管线探测是一项复杂而又重要的工作,它关乎城市基础设施的安全和稳定运行。
通过选择合适的探测方法和技术手段,并结合实际情况进行综合应用,我们可以更好地保障地下管线的安全和可靠性,为城市的发展和居民的生活提供更好的保障。
希望本文对地下管线探测方法有所帮助,谢谢阅读!。
隐蔽管线点探测1、概述隐蔽管线点探测是在明显点调查、调绘图研读和现场扫面等基础上,根据不同区域的地球物理条件和管线材质情况,选用不同物探方法、仪器、频率进行,一般对金属管线采用频率域电磁法,非金属采用探地雷达法,有条件的用钎探法,局部疑难区域用开挖验证的方法实现探测。
本测区地处低纬度地区,介质电阻率低,因此在选用仪器时要求工作频率、输出功率具有可选性,对埋深较大管线尽可能采用低频、大功率,以满足不同条件的管线探测要求和精度。
2、频率域电磁法探测金属地下管线探测一般采用频率域电磁法进行探测,主要采用的仪器是管线探测仪,该方法具有轻便、快捷、准确的特点。
根据电磁感应原理,在金属管线上方(或附近)放置有交变电流的发射线圈,线圈受交变电流的作用产生交变电磁场并向周围传播,该电磁场称为“一次场”。
因穿过金属管线的“一次场”磁通量的大小、方向不断变化,使金属管线产生感应电流,其大小正比于磁通量的变化率,频率与“一次场”相同。
同理,该感应电流在其周围产生频率相同的感应电磁场,即“二次场”。
通过接收装置在一定距离外接收“二次场”信号,分析其分布特征,从而达到寻找地下金属管线的目的。
如下图:管线探测定位示意图(a)ΔHx极大值法(b)Hx极大值法(c)ΔHz极小值法管线探测定深示意图(a)Hx 70% 法(b)Hx 80%、50% 法(c)45°法以有源感应法搜索探查,探得管线准确位置后,用归零法感应,排除其他相邻管线,再继续感应搜索,如此循环交替的方法进行有源扫描、探查。
用ΔH x极大值初步定位,ΔH z极小值精确定位,若ΔH x与ΔH z所定位置超出限差范围,则查找原因重新定位。
努力利用一切有利条件进行直联法、夹钳感应法施加探测信号,以克服与其他管线距离密集(尤其是与自来水管道之间)、埋深过大等造成的探查困难,从而保证探查精度。
探查过程中必须打开与目标管线相关的窨井等附属设施,量取其管线实际埋深,并与仪器探测深度相比较,结合方法试验,求出仪器测深修正系数,对测深结果进行修正,以提高探查精度。

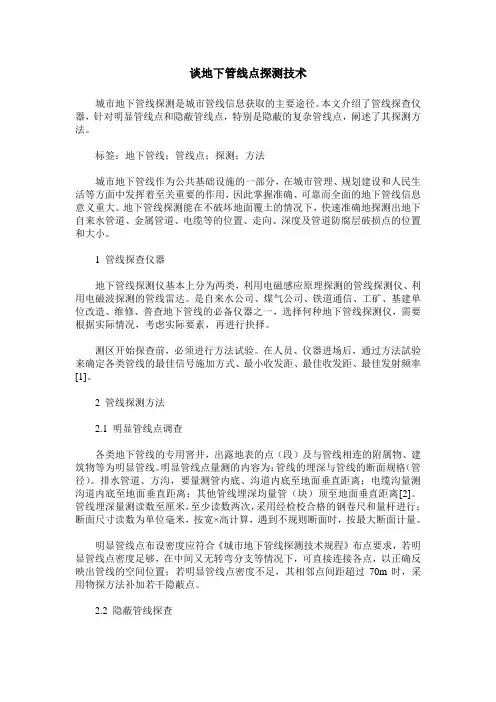

谈地下管线点探测技术城市地下管线探测是城市管线信息获取的主要途径。
本文介绍了管线探查仪器,针对明显管线点和隐蔽管线点,特别是隐蔽的复杂管线点,阐述了其探测方法。
标签:地下管线;管线点;探测;方法城市地下管线作为公共基础设施的一部分,在城市管理、规划建设和人民生活等方面中发挥着至关重要的作用,因此掌握准确、可靠而全面的地下管线信息意义重大。
地下管线探测能在不破坏地面覆土的情况下,快速准确地探测出地下自来水管道、金属管道、电缆等的位置、走向、深度及管道防腐层破损点的位置和大小。
1 管线探查仪器地下管线探测仪基本上分为两类,利用电磁感应原理探测的管线探测仪、利用电磁波探测的管线雷达。
是自来水公司、煤气公司、铁道通信、工矿、基建单位改造、维修、普查地下管线的必备仪器之一,选择何种地下管线探测仪,需要根据实际情况,考虑实际要素,再进行抉择。
测区开始探查前,必须进行方法试验。
在人员、仪器进场后,通过方法試验来确定各类管线的最佳信号施加方式、最小收发距、最佳收发距、最佳发射频率[1]。
2 管线探测方法2.1 明显管线点调查各类地下管线的专用窨井,出露地表的点(段)及与管线相连的附属物、建筑物等为明显管线。
明显管线点量测的内容为:管线的埋深与管线的断面规格(管径)。
排水管道、方沟,要量测管内底、沟道内底至地面垂直距离;电缆沟量测沟道内底至地面垂直距离;其他管线埋深均量管(块)顶至地面垂直距离[2]。
管线埋深量测读数至厘米,至少读数两次,采用经检校合格的钢卷尺和量杆进行;断面尺寸读数为单位毫米,按宽×高计算,遇到不规则断面时,按最大断面计量。
明显管线点布设密度应符合《城市地下管线探测技术规程》布点要求,若明显管线点密度足够,在中间又无转弯分支等情况下,可直接连接各点,以正确反映出管线的空间位置;若明显管线点密度不足,其相邻点间距超过70m时,采用物探方法补加若干隐蔽点。
2.2 隐蔽管线探查地下管线探测遵循的原则为:从已知到未知、从简单到复杂、方法有效、快速、轻便、复杂条件下采用综合方法。
地下管线探测作业指导书1.目的地下管线是埋设在地面以下部分由于地形起伏或工程需要出露地表面一定深度的用于各种物料输送、各种通讯信息传输的管道和线缆;地下管线探测技术包含应用地球物理物探专业和工程测量专业,先运用相关物探手段定出地下管线特征点在地面的投影位置管线点和离地面的垂直距离埋深,再运用工程测量技术实测地下管线点的三维座标,结合调绘成果,最后运用计算机绘图技术编绘综合管网图或专业管线图,同时输出管线点成果表,形成地下管线测量成果报告;为确保地下管线测量产品的完整性、现势性、准确性,并能满足相关规范要求及城市规划、管理、设计、施工需要,特制定本作业指导书;2.适用范围本作业指导书适用于地下管线探测及地下管线竣工;3.引用标准城市地下管线探测技术规程 CJJ 61-2003城市测量规范 CJJ 8-99全球定位系统GPS测量规范 GB/T18314-2001测绘产品检查和验收规定 CH 1002-95测绘产品质量评定标准 CH 1003-95重庆市地下管网普查要求4.基本规定地下管线探测对象及取舍标准4.1.1 探测对象地下管线探测对象包括地下管道和地下电缆两大类;地下管道包括:给水生活用水、生产用水、消防用水、排水污水、雨水和雨污合流、燃气煤气、天然气、液化气、热力蒸汽、热水和工业管道氢、氧、乙炔、石油等;地下电缆包括:电力供电、路灯、电信电信、移动、联通、网通、铁通、有线电视、广播、保密电缆等;4.1.2取舍标准以下为地下管线普查探测取舍标准,地下管线竣工或专用管线探测参照执行;地下管线探测的精度执行CJJ61-2003城市地下管线探测规程规定的标准;1.隐蔽管线点的探查精度:平面位置限差:δts=;埋深限差:δth= ;式中h 为地下管线中心埋深,单位为cm,当h<100cm时,则以100cm代入计算;2.地下管线点的测量精度:平面位置中误差ms不得大于±5cm相对于邻近控制点;高程测量中误差mh不得大于±3cm相对于邻近控制点;3.在明显管线点上实地量测地下管线的埋深误差不得超过±5cm;4.地下管线图测绘精度:地下管线与邻近的建筑物、相邻管线以及规划道路中心线的间距中误差mc不得大于图上±0.5mm;地下管线测量采用的坐标系统要求一个城市只能有一个相对独立的平面坐标系统及高程系统,地下管线探测成果必须采用本市统一的平面坐标及高程系统;以保持全市各类测绘成果的坐标系统的一致性、统一性;当某项工程的特定需要,采用非当地城市统一坐标系统时,为了便于全市统一管理和利用,也应建立城市坐标系统的转换关系;5.工作程序和要求资料收集在开展地下管线探测作业前应全面收集和整理测区范围内已有的地下管线资料和测量资料,主要包括:1.已有地下管线的设计图、施工图、竣工图及技术说明资料;2.已有的地下管线资料BZ、GC、SC图等;3.专业管线权属单位资料;4.相应比例尺地形图;5.测区控制资料;6.其它资料;踏勘1.核查搜集的资料,整理、分析并评价各资料的可信度和可利用程度;2.查看测区地形地貌、交通情况、地下管线分布出漏情况、地球物理条件等;3.核查测区内控制点保存情况;实地调查对明显管线点上所出露的地下管线及其附属设施应作详细调查、记录和量测;打开所有检修井,查明每条管线的类型和材质,实地量测地下管线的管径断面尺寸、埋深地下沟道或自流的地下管道应量测其内底埋深;有压力的地下管道应量测其外顶埋深;直埋电缆或管块应量测其外顶埋深,沟道应量测其内底埋深;地下隧道或顶管工程施工现场的地下管线应量测其外底埋深;量测所有检修井的井底埋深;即给水、燃气、电信及管埋电力管线:检修井、阀门等附属物井深量测到井底,线深量测至管顶;隐蔽点埋深、线深量测至管顶;当地下管线中心线的地面投影偏离窨井井盖中心的距离大于0.2米时,应以管线在地面的投影位置设置管线点,窨井作为专业管线附属物;实地调查的项目按下表执行;5.4.1地下管线探查的基本原则在资料收集和实地调查的基础上采用仪器进行野外实地探查,确定地下管线隐蔽点的平面位置和埋深,为地下管线点的连测提供依据,地下管线探查应遵循的原则:1.从已知到未知——不论采用何种物探方法,都应在正式投入使用之前,在区内已知地下管线敷设情况的地方进行方法试验,评价其方法的有效性和精度,然后再推广到未知区开展探查工作;2.从简单到复杂——在一个地区开展探查工作时,应首先选择管线少、干扰小、条件比较简单的区域开展工作,然后逐步推进到条件相对复杂的地区;3.方法有效、快捷、轻便——如果有多种探查本地区管线的方法可选择时,应首先选择效果好、轻便、快捷、安全和成本低的方法;4.相对复杂条件下,根据复杂程度宜采用相应综合方法——在管线分布相对复杂的地区,用单一的方法技术往往不能或难以辨别管线的敷设情况,这时应根据相对复杂程度采用适当的综合物探方法,以提高对管线的分辨率和探测结果的可靠程度;5.4.2地下管线探查的基本物探条件1.被探查的地下管线与其周围介质之间有明显的物性差异;2.被探查的地下管线所产生的异常场有足够的强度,能在地面上用仪器观测到;3.能从干扰背景中清楚地分辨出被查管线所产生的异常;4.探查精度能达到规范要求;5.4.3探查仪器技术要求1.功能多——既可作被动源法50Hz法或甚低频法,又可作主动源法磁偶极感应法、电偶极感应法、直接法等,一机多用,这样在探测地下管线中可以根据不同情况灵活选用不同的方法;有的管线仪配备一些附件,如示踪探头或示踪电缆可以用于非金属管道的探测;2.工作频率合适——选择合适的工作频率对探测效果有很大影响;较高的频率灵敏度高,对管道接头有绝缘层的铁管仍有较好的探测效果,但信号衰减快,且容易感应到相邻管线上,对区分相邻管线不利;相反,较低的频率信号衰减慢,探测距离大,且不易感应到相邻管线上,对区分相邻管线有利,但当管道导电性差或接头有绝缘层时,信号不易传递,效果较差;因此,一般管线仪应具有2~3个频率,以便根据需要选择;3.平面定位精度高——定位方法有△Hx、 Hx极大值法垂直线圈和Hz极小值法水平线圈;地下管线探测仪器最好具备两种线圈,两种定位方法;4.确定地下管线埋深的精度高;5.探测深度和探测距离大——仪器的最大探测深度取决于发射机的功率;好的管线仪发射机应有较大的输出功率,且是可调的,因为当接收机靠近发射机工作时,太大的功率使一次场信号太强,影响探测精度,功率可调就可以解决这个问题;6.能在恶劣的环境下工作:一般应在-10℃至+45℃的气温条件下及湿度较大的环境下正常工作;7.有良好的显示功能,使操作员读数和操作方便;5.4.4方法试验在仪器探查工作开始前,应首先进行方法试验;方法试验应在探查区或其邻近的已知管线上进行;方法试验的目的是确定方法技术和所选用仪器的有效性、精度和有关参数;在用电磁感应法探查时,通过方法试验确定最小收发距、最佳收发距、最佳发射频率和功率、最佳磁矩,并确定定深修正系数;由于不同类型的管线探查仪器在不同地球物理条件的地区,方法技术的效果不同,因此应分别进行试验;在地下管线探查过程中遇到的不同管线情况或疑难问题,应随时进行方法试验,提高探查精度;通过方法试验确定有关参数的具体方法如下:1.最小收发距:在地下元管线、无干扰的正常地电条件下,固定发射机位置,将发射机置于正常工作状态,接收机沿发射机一定走向,观测发射机场源效应的范围、距离;然后改变发射机功率,确定不同发射功率的场源效应范围、距离;当正常探查管线时,收发距应大于该距离,即最小收发距;2.最佳收发距:将发射机置于无干扰的已知单根管线上,接收机沿管线走向不同距离进行剖面观测,以管线异常幅度最大、宽度最窄的剖面至发射机之间的距离为最佳收发距;不同发射功率、不同工作频率及不同被探管线的敷设情况的最佳收发距亦不相同,需分别进行测试;3.最佳发射频率:固定最佳收发距及发射机功率,接收机在最佳收发距的定位点上,改变发射机频率进行观测,视接收机偏转读数及灵敏度来确定最佳发射频率;4.发射功率:固定最佳收发距及发射频率,接收机在最佳收发距的定位点上改变发射机不同功率视接收机读数满偏度及灵敏度来确定最合适的发射功率;5.发射磁矩:对于发射线框封闭固定的仪器,无须选择;但对一些地球物理专业自制的仪器,可通过改变磁矩视接收机读数满偏度及灵敏度来确定发射磁矩;同时要确定出发射机在某一磁矩频率、电流固定条件下,发射机与接收机之间最小观测距、最佳观测距;5.4.5金属管道和电缆的探查方法探查金属管道和电缆时,应根据管线类型、材质、埋深、管径、出露情况、接地条件及干扰因素来选择探查的方法;目前常用的方法有:1.感应法——在目前技术条件下,最简便、有效、快速地搜索金属管线的方法;这种方法的基本原理是将发射机产生的交变电流信号输入发射线圈,使其周围产生电磁场,当地下存在金属管线时,金属管线在电磁场的激发下产生二次电磁场,用接收线圈接收二次电磁场,就可以发现地下金属管线;这种方法发射和接收都不需要接地,因此操作灵活方便,工作效率高,效果好,而且可根据需要灵活改变发射线圈和接受线圈的方位和位置,适应各种不同的情况,取得最佳接收效果;2.直连法——直连法又称为充电法,这种连接方法,发射机通过附件直连导线一端鳄鱼夹磁铁直接连接到目标管线上,另一端黑色夹子接地,就好似给目标管线“充电”一样;直连法适用于探测连续的示踪线、自来水管道、煤气管道;直连法要求目标管线必须有可供发射机附件直连导线鳄鱼夹磁铁接入的地方,同时必须需要有合适的接地点供接地棒插入;3.夹钳法——夹钳适用于给管道或电缆施加信号而无需中断服务,而且可以减小感应到其它管线的信号;用夹钳施加信号非常方便,但传播的距离不如直连法远;使用夹钳法时,如果可能,最好将目标管线的两端都接地;操作时,将夹钳插头插入发射机附件插口,并将夹钳套在管道或电缆上,确认夹钳的双爪完全封闭,然后打开发射机电源,选择合适的发射功率和频率就可以了;目前,多数管线探测仪器的闭合夹钳直径最大为100mm,也就是说,我们只能使用夹钳法探测直径小于100mm的管道或线缆;可以预见,在不久的将来,随着科学技术的发展,探测时可以不完全封闭的夹钳一定会被发明并用于实地探测,那时,夹钳法适用范围就扩大很多了;在实际工作中,发射机采用何种激发方式,用根据具体场地条件、管线类别、埋设深度等因素,通过现场试验来确定;哪种方法能使目标管线信号最强最稳定、干扰信号最小,哪种方法最经济方便,就采用哪种方法;在管线密集地段,宜采用两种或两种以上方法进行验证,以及在不同的地点采用不同的信号加载方式进行验证;并结合工作环境应采用多种物探方法和手段进行反复探测;5.4.6非金属管道的探查方法;探查非金属管道是一个技术难题;经过多年的试验与应用,电磁波法亦即地质雷达是探查非金属管道快速有效的方法之一;它是利用脉冲雷达系统,连续向地下发射脉冲宽度为毫微秒级的视频脉冲,然后接收从管壁反射回来的电磁波脉冲信号;电磁波法对金属管线或非金属管道都是有效的;其他方法如电磁感应法、弹性波法、电阻率法等也可用于搜索非金属地下管线,但电磁感应法只适用于钢筋混凝土管;电阻率法、弹性波法要有相应的施工条件,所以在城市道路上不方便;对钢筋混凝土结构的非金属管道,当其埋深不太大时,亦可采用磁偶极感应法,当其有出入口时,可采用示踪电磁法;5.4.7盲区探查管线的方法和要求;1.平行搜索法;发射线圈可以呈水平偶极发射状态垂直放置,也可呈垂直偶极发射状态水平放置,发射机与接收机之间保持适当的距离应根据方法试验确定最佳距离,两者对准成一直线,同时向同一方向前进;接收线圈与路线方向垂直,使其无法接收直接来自发射机的信号;当前进路线地下存在金属管线时,发射机产生的一次场会使该金属管线感应出二次电磁场,接收机接收到二次场便发出信号或在仪器表头中指示地下管线的存在位置;2.圆形搜索法;原理同平行搜索法,其区别是发射机位置固定,接收机在距发射机适当距离的位置上,以发射机为中心,沿圆形路线扫测;水平偶极发射时,扫测要注意发射线圈与接收线圈对准成一条直线;此法在完全不了解当地管线分布状况的盲区搜索时最为有效、方便;5.4.8管线定位方法1.极大值法:极大值法包括△Hx 极大值法、Hx极大值法;△Hx是利用管线仪垂直线圈测量电磁场的水平分量之差,利用其能消除部分干扰的影响,且异常曲线形态幅度较大,宽度较窄,失真较小,所以利用△Hx极大值法确定地下管线的平面位置较好;当管线仪不能观测△Hx时,可用水平分量Hx极大值法定位,Hx极大值法异常幅度大且宽,异常易被发现;△Hx、Hx的极大值处均为管线的地面投影位置;2.极小值法:极小法是利用管线仪水平线圈测量电磁场的垂直分量Hz,由于在管线正上方垂直分量Hz等于零,故在地下管线正上方为极小值,或零值;Hz受来自垂直地面干扰或附近管线异常干扰的影响较大,故用极小值法定位有时误差较大,所以,极小值法定位应与其他方法配合使用;5.4.9管线定深方法1.特征点法——利用垂直管线走向的剖面,测得的管线异常曲线峰值两侧某一百分比值处两点之间的距离与管线埋深之间的关系,来确定地下管线路埋深的方法称其为特征点法;不同型号的仪器,不同的地区,可选用不同的特征点法;1△Hx70%法:△Hx百分比与管线埋深具有一定的对应关系,利用管线△Hx异常曲线上某一百分比处两点之间的距离与管线埋深之间的关系即可得出管线的埋深;有的仪器由于电路处理,使之实测异常曲线与理论异常曲线有一定差别,可采用固定△Hx百分比法70%法定深;2Hx特征点法:①80%法:管线Hx异常曲线在80%处两点之间的距离即为管线的埋深;②50%法半极值法:管线Hx异常曲线在50%处两点之间的距离为管线埋深的两倍;2.直读法——有些管线仪利用上下两个线圈测量电磁场的梯度,而电磁场梯度与埋深有关,所以可以在接收机中设置按钮,用指针表头或数字式表头直接读出地下管线的埋深;这种方法简便,且在简单条件下有较高的精度;但由于管线周围介质的电性不同,可能影响直读埋深的数据,因此应在不同地段、不同已知管线上方通过方法试验,确定定深修正系数,进行深度校正,提高定深的精确度.除了上述定深方法外,还有许多方法;方法的选用可根据仪器类型及方法试验结果确定;不论用何种方法,为保证定深精度,定深点的平面位置必须精确;在定深点前后各4m范围内应是单一的直管线,中间不应有分支或弯曲,且相邻平行管线之间不要太近;5.4.10地面管线点标记1.各类管线的起讫点、变径点、变坡点、交叉点、转折点、变径点、分支点等特征点和附属物点均应设置地面标志,无特征点和附属物点的管线直线段上,管线点间距应不大于75米;管线点的地面标志是地下管线测绘的依据,地面标志设置牢固,保证在管线成果验收前不损坏、不位移和易于识别,硬质地面宜刻“+”字,填涂红油漆,其它地方可采用铁钉或木桩设置管线点地面标志;标志点附桩应标注在醒目的地方,用红油漆注明管线点编号,附桩标注以不影响市容、市貌为原则;2.管线点编号使用管线属性代号给水JS、排水PS、燃气RQ、电信DX、电力DL、工业GY、热力RL等的前一个字母加管线点序号组成;编号的范围可大可小,大至一个测区为一个单位编号,小到一幅图为一个单位编,在同一范围内不允许有重复编号;地下管线测量地下管线测量工作包括控制测量、地下管线点测量、竣工测量;5.5.1控制测量控制测量应在城市等级控制网的基础上进行布设或加密,以确保地下管线测量成果平面坐标和高程系统与原城市系统的一致性,以便于成果共享和使用;同时也避免重复测量造成不必要的浪费;地下管线控制测量应在城市的等级控制网的基础上布设GPS控制点;一、二,三级导线;图根导线;用常规方法布设控制点应按现行的行业标准城市测量规范CJJ8要求; 采用GPS技术布测地下管线控制点,可采用静态,快速静态和动态RTK等方法进行;其作业方法和数据处理按现行行业标准全球定位系统城市测量技术规程CJJ73的要求执行;5.5.2地下管线点测量地下管线点测量采用全站仪配掌上电脑全野外数字一体化方法;根据作业模式可采用草图修侧和同步勘测两种方法;测量时按照野外数字测图作业指导书执行;1.草图修侧,该方法在开井调查和实地探查过程中将目标管线的各种信息类型、编号、埋深、管径、连接关系、材质等以草图形式录入掌上电脑,草图完成后进行坐标修测;2.同步勘测,该方法在测量管线点坐标的同时录入管线的属性;5.5.3管线竣工测量管线竣工测量采用作业小组跟踪施工单位、测量进度与施工进度同步的模式;实际测量是在管道经相关施工单位焊接完成并已经铺设在管沟内,且经过有资质的监理单位监理验收合格后,在回填覆土前进行,即直接测量“裸管线”;地下管线图编绘5.6.1地下管线数据的导入和预处理将野外采集的的原始数据导入计算机,利用清华山维软件自动生成管线图;同时检查各管线连接是否正确,属性是否齐全并标注排水管线的流向,比对各管点之间、管点与地形图之间高程是否存在矛盾;同时可以生成临时管线成果表,检校各管线、管点属性填写是否正确、齐全;5.6.2管线点排序和属性匹配利用清华山维EPSPM内业处理软件对管线点进行排序,将所有的点号点的点名、测量点号、物探点号、线的起点号、终点号、起点点名、终点点名等进行匹配统一;管线属性字段点的图幅号、地面高程、线的埋深、线的管顶底高程、线的空间长度等同时进行匹配;5.6.3管线检查与标注对匹配属性后的管线图进行全面检查如果有错误,则修正后进行上一步,直至合格,将管线管径、材质、排水流向等要素标注在相应位置;5.6.4生成管网图和报表根据工程范围大小将数字地形图叠加到地下管线图上,进行图形切分、加注图廓,然后对图中各文字注记的位置加以调整,并加注图例,便形成了最终的地下管网成果图;最后再生成管线成果报表;报表按电力电信、给水、排水、燃气、工业、其他管道的顺序排列;编制内容包括:点号、特征、点埋深、X坐标、Y坐标、地面高程、线起点/埋深/高程、线终点/埋深/高程、管段长、断面尺寸、总孔数、载体、权属单位等;5.6.5成果报告地下管线成果报告应提交下列文件:成果说明文件、管线元数据文件、管线探查数据文件、管线测量数据文件、管线属性数据文件、管线图形文件、管线成果表册等;地下管线测量产品检验5.7.1检查验收工作的基本原则1.基于我院城市地下管线测量产品的质量保证体系基本符合相关规范及规程的程序和方法,生产过程正常,检查验收工作按正常检验原则进行;2.城市地下管线测量产品的质量检验包括:探查工作质量检验、测量成果质量检验、地下管网图编制检验以及成果验收四个方面;执行三级检查两级验收制;3.作业组实施城市地下管线测量产品的自查与互检,使产品缺陷在作业过程中得到解决;4.生产部门实施城市地下管线测量产品质量的过程检查和最终检查;A过程检查在作业组自查互检基础上由生产部门大组长承担,检查方法采用全数检验;B最终检查在过程检查基础上由生产部门负责实施,采用内业全数及外业抽样检验的检查方式;C城市地下管线测量产品经最终检查合格后,应按合同及计划书要求交总工办验收;5.城市地下管线测量产品的验收由总工办组织实施,验收人员应按合同及计划书要求实施验收;A城市地下管线测量产品的验收采用抽样检验;B验收人员应对抽取的样本进行质量特性全面检验及详查,如样本质量异常或遇特殊情况可对样本以外的产品进行影响产品质量的重要质量特征作一般性检查;C概查实施与否应根据合同大小和详查数量来确定;6.各级检查和验收工作应独立进行,不得省略或代替;7.生产部门主任、主任工程师及项目负责人应对所在部门的城市地下管线测量产品的技术设计和产品质量负责,作业小组应对所生产的产品作业质量负责,各级检查验收人员应对其检验的产品单位样本质量负责;5.7.2 最终检查如采用抽样检验,其检查样本大小和合格质量水平应不低于相应的验收水平,另外对样本以外的产品必须进行概查;5.7.3 作业小组未完成合同及计划书内容,成果资料不完整或其城市地下管线测量产品严重不符合规定要求,检查验收人员有权拒绝检查、验收;5.7.4 地下管线测量产品检验后的处理1.检查验收中发现有不符合规范标准,不满足技术设计书要求的不合格产品时,应及时提出处理意见,交回作业室进行改正;当问题较多或性质较严重时,将产品退回作业室进行整改,重新检查处理,重新申请验收,直到检查验收达到要求为止;2.检查验收为合格的产品,被检作业室应对验收中发现的问题进行处理;5.7.5 检查验收记录应含作业组自检互检记录、室过程检查记录和最终检查记录;总工办验收记录内容包括明显管线点和隐蔽管线点的差、错、漏记录,存在问题处理记录,质量统计记录和ISO质量标准记录等;检查、验收工作完成后,要编写检查、验收报告,并随城市地下管线测量产品,全部质量记录一起归档;5.7.6 作业组自检互检1.作业组自检应按地下管线测量产品全数进行概查,针对工作中有质疑或管线复杂的工作区域进行详查;2.概查为详查范围外带普偏性质量问题和影响产品质量的重要质量特性所作的检查;3.详查为在指定范围内,对明显管线点采取重新开井调查和量测,对隐蔽管线点采取运用不同仪器或不同方法重新探测管线的平面位置和埋深,对地下管线点重新进行测量;有特殊要求的工程应进行实地开挖验证;对工作中有质疑或不能确定的管线应在内部流程卡中说明;4.作业组在完成外业工作后,组长应在实地巡视检查是否有错测漏测的管线点,管线点位取舍是否合理,外业PDA数据采集时属性输入是否有误,座标起算数据是否正确,其各项误差或限差是否超限,如有不清楚或有疑点的地方,必须设站重新测量;5.地下管线测量产品自检为100%,并做好测站自检记录和调查记录;开挖或钎探或用不同探测方法有条件时,采用开挖或钎探检查不少于5%,且不少于3点,同时记录检查结果;6.作业组自检完成后,应将地下管线测量产品的各种原始文件包括:CEF:二进制工程文件,BAK:CEF的备份文件,KNW:控制点文件,PNT:记录极坐标测量各点信息,SVY:记录野外非编辑操作的信息,SCH:设站检查记录文件,CMP:外业检查验收报表文件,DX:ElerCE的二进制工程文件,ZD:EpsCE支站测量的原始记录文件、外业原始文件SCH、CMP、ZD 、DX的报表文件、服务卡和内部流程卡一并交室大组长;5.7.7过程检查和最终检查1.各室大组长在检查作业组地下管线测量产品前,应首先落实该工程的踏勘记录、服务卡或任务书、技术设计书、现场工作图有特殊要求的工程和内部流程卡是否齐全,收集到的各类管线竣工资料、施工资料、设计资料等的可信度和可利用度评价情况,作业所用的全站仪、探管仪检校资料是否完备,仪器的各项修正系数是否正确;2.小工程综合管线在10公里以下,经作业组自检后交大组长检查,按100%室内概查进行;其检查。
浅析地下管线探测的方法技术摘要:地下管线探测对于城市建设的主要作用是能获取地下管线现状数据和保证地下管线信息的完整性和现势性。
随着城市施工项目逐渐增多,为了保护地下管线的安全运行,地下管线探测技术显得日益重要。
本文主要对管线探测的原理、方法进行了简单介绍,并对探测过程中的几个问题进行了简单分析。
关键词:地下管线探测;隐蔽点;1 前言地下管线是城市的重要基础设施,是城市正常运转的生命线。
伴随着城市的不断扩大和日益繁荣,各种施工逐渐增多,如道路改扩建、市内桥梁和高架快速路桩基施工等,这些施工都可能对施工区域内管线造成影响甚至破坏,因此地下管线探测是相关施工前的必要步骤。
地下管线探测分为明显点调查和隐蔽点探测。
明显点是肉眼可见的,如检查井、消防栓、接线箱等,这类管线点在现场直接调查量测并进行相关记录;隐蔽点是指需采用管线仪器探测来定位和定深的不可见的管线点,如埋设在地下的管线起始点、终止点、变径点、分支点等,这些隐蔽点的定位定深是管线探测中的关键。
2 地下管线探测原理地下管线探测是一门比较复杂的专业技术,不同材质、埋深和地质条件的地下管线应采取不同的探测方法。
现今用于管线探测的管线仪主要是利用电磁感应原理。
电磁感应法是通过对目标管线施加一定频率和适当强度的交变电磁场,该目标管线与大地之间便有相应的交变电流通过,该交变电流在其周围空间产生相同频率的交变电磁场,即在目标管线周围形成二次交变电磁场异常,用接收装置检测该异常,便能确定目标管线的位置,达到探测地下管线之目的。
设单根地下无限长金属管线载有谐变电流I,则其在地面某点产生的磁感应强度的水平分量BX和垂直分量BZ分别为:式1式2根据接收线圈观测到的BX 和Bz可以确定管线的位置和深度。
管线交叉或转折等存在形式都可以利用叠加原理进行计算。
3 地下管线探测的常用方法3.1 管线探测方法利用仪器进行管线探测的主要方法有被动源法和主动源法。
(1)、被动源法被动源法主要利用电缆中的交变电流所产生的电磁场,用接收机直接接收该电磁场的信号特征,即能确定其所处的位置。
(一)管线探测项目实施方案1、概述XX县位于XX省西南部,地处东经100度29分~102度40分、北纬24度08分~28度36分之间。
县城海拔1454米,地势西北高、东南低。
根据本工程的特点,地下管线探查在充分搜集和分析已有调绘图等资料的基础上,采用实地调查、仪器探测和辅助方法等相结合的方法进行。
探测过程遵循从已知到未知,从明显到隐蔽,从金属管线到非金属管线的顺序进行,分组分区域逐片完成。
2.任务城市地下管线探测的任务是:查明地下管线的平面位置、高度、埋深、走向、管径、压力、材质、规格性质、敷设年代、产权单位并绘制成地下管线平面图、断面图。
3.目的城市地下管线探测的目的,就是查清地下管线现状和建档并为建立科学、完整、准确的地下管线信息管理系统,为城市规划、建设与管理提供可靠的基础资料。
4、工程概况XX县县城建成区约6平方公里范围内所有XX县住房和城乡建设局负责维护管理的路灯电力线,全长约55公里(包括少量红绿灯地下管线、强电地下管线)。
5、探测依据与技术要求(1)国务院《国务院办公厅关于加强城市地下管线建设管理的指导意见》(国发办〔2014〕27号);(2)住房城乡建设部等部门《关于开展城市地下管网普查工作的通知》(城建〔2014〕179号);(3)住房和城乡建设厅《关于开展城市地下管线普查工作的通知》(云建城〔2015〕44号);(4)昆明市住房和城乡建设局等部门《关于开展城市地下管线普查工作的通知》(普住建城〔2015〕74号);(5)XX自治县人民政府《XX自治县人民政府办公室关于印发县城地下管线普查工作实施方案的通知》。
(6)《云南省城市管线探测技术规程》(DBJ 53/T-55-2013);(7)《城市地下管线探测技术规程》(CJJ61-2003);(8)《城市测量规范》(CJJ/T8-2011);(9)《1:500 1:1000 1:2000形图式》(GB/T20257.1-2007);(10)《城市地下管线工程档案管理办法》(建设部令136号);(11)《测绘成果质量检查与验收》(GB/T-24356-2009);(12)《基础地理信息要素分类与代码》(GB/T13923-2006);(13)《城市基础地理信息系统技术规范》(CJJ100-2004);(14)《安全生产监督管理信息隐患排查治理数据规范》(安监总厅规划(2014)97 号);(15)《城市地下管线普查工作指导手册》;(16)相关行业和地方技术标准、规范。
管线探测检查标准主要包括:应对每位焊工至少检验一个转动焊口和一个固定焊口,钢管与设备、管件连接处的焊缝应进行百分百无损探伤检验,管线折点处有现场焊接的焊缝,应进行百分之百无损探伤检验。
此外,还应注意以下内容:
- 探伤设备及仪器的要求,如探头、控制器、信号处理器、数据记录仪等。
- 探伤方法及工艺要求,包括探伤介质、探伤速度、探伤路径、探伤深度等。
- 在被检测的焊接接头中,固定焊的焊接接头不得少于40%,且不少于1个焊接接头。
- 查明管线的种类、性质、规格、材质、流向、电缆根数及相关附属设施等属性。
- 明确管线点可分为明显管线点和隐蔽管线点二类,应根据具体情况选择实地调查、测量或采用物探或开挖方法进行探测。
城市隐蔽管线多源探查方法摘要:隐蔽管道在城市居民的规划、设计、建设和日常生活中发挥着至关重要的作用,可靠的隐蔽管道数据库可以更好地为城市规划、建设和管理服务,避免建筑事故和财产损失。
本文主要分析了城市隐蔽管道的多源探查勘探方法。
关键词:城市;隐蔽管线;多源探查;验证引言城市隐蔽管线建设工作在全国全面展开,如何更好地实施质量控制,使已建管线数据能够反映实际问题,使其应有的作用得以充分发挥,这是每个城市隐蔽管线实施单位的首要决策。
在此基础上,在整个普查期间,必须完善质量控制方法,结合实际制定科学合理的精度控制指标,通过加强对不同过程的控制和管理,尽可能规避各类质量问题,切实提高普查质量和效率,以满足相关技术要求。
1、隐蔽管线多源探查技术要求1.1隐蔽管线多源探查项目(1)隐藏管道探测类别:供水、排水(雨水、废水、雨水)、天然气、电力(包括电力、路灯、交通信号)、通讯(包括电信、移动、联通、网通、铁通、军用、广电、监控、盈通、交警、长途传输、有线电视、党政专线等)、热力、工业管道等市政公用明、暗敷设的管线、管沟和铁路、军队、民航、港口等其他单位专用管线。
(2)隐藏管道的多源探查勘探应确定隐藏管道的平面位置、埋深(管道标高) (管道底部标高应增加,如深埋的脏水)、方向、材料、规格、性质、保有权、连接井坐标其中,通信应显示孔数,电应显示电压水平,燃气和热压管道应显示压力和可见性及安全风险控制。
编绘综合隐蔽管线图,建立隐蔽管线属性数据库。
1.2隐蔽管线探查原则1)首先,必须充分收集所有管道数据,调查分析地下管道的分布和走向,从而初步确定管道的大致走向。
2)管道在埋设或维修过程中会留下明细痕迹,应优先研究这些管道,以加快工程进度。
3) 在管线密集地段特别是交通路口,管线密集且管线交叉多,可以采取从易到难、已知到未知、外围到局部的原则进行多源探查研究,部分隐蔽管线点可根据管线敷设规律预先确定,最终通过仪器和调查确定。
城市隐蔽管线多源探查方法摘要:城市地下管线是埋设于地下的传输信息和输送能量的各类管线的总称,是城市基础设施建设的重要组成部分。
地下管线探测方法主要包括电探测、磁探测等,针对不同的管线材料及所处位置需采用不同的方法。
对隐蔽管线探查通常采用管线探测仪或其他物探仪器进行管线的定位和测深,将隐蔽管线中心位置投影至地面,并设置其标志。
鉴于此,本文对城市隐蔽管线多源探查方法进行分析,以供参考。
关键词:城市;隐蔽管线;多源探查;验证引言在实际探测作业中会遇到各种各样复杂管线、密集管线的情况,管线探测者在作业过程中应综合分析现场实际情况,确定恰当的探测方法,选用合适的设备,利用恰当的参数进行探测,不能局限于使用某种常规方法进行探测,要运用多源探查方法进行探测验证,在实践中进行归纳总结,以完成对管线准确的定位、测深。
若城市中有新增的地下管线,需对新增管线进行探查测量,将其信息更新入原有的管线数据库中,建立起最新的动态管线数据库,并及时将动态管线数据库应用到城市建设和管理中。
1建设城市地下综合管廊的意义1.1避免城市道路反复开挖造成的土地污染为了满足基于多种历史特性的城市功能要求和当前日益复杂的城市化进程的要求,人们必须在城市建设过程中不断升级道路、通信、电力供应、供水等基础设施。
由于成本和城市人口的限制,现有的市政管道安装通常是以直接埋葬的方式进行的。
随着社会的发展,不断密集的市政管线需要扩大、改造、新建。
每个工程都需要大型机器沿着一定宽度的道路进行分段挖掘,而未预定的工程和各部门负责的工作则为反复挖掘路面的工程隐藏了危险,而且地面建筑不断更新,道路的影响和土体的干扰给城市人口的正常生活和交通运行带来了不便。
尤其是道路建设的路基压实、钢筋安装、路面发黑、道路标志牌地标安装等一系列工作,会严重破坏环境,道路修复成本也会增加。
因此,采取统一机制,预计城市发展规模,在预定轨道上统一部署城市地下综合管道走廊,将市政管线和工业管线统一到统一管道走廊的安装范围,最小化建设规模,缩短建设时间,综合避免城市道路反复开挖和城市管道泄漏引起的土壤污染问题,一次一个地计划建设城市道路,延长道路使用寿命,全面改善现有直接埋地市政管线的各种弊端,全面提高城市基础设施功能和现代化水平。

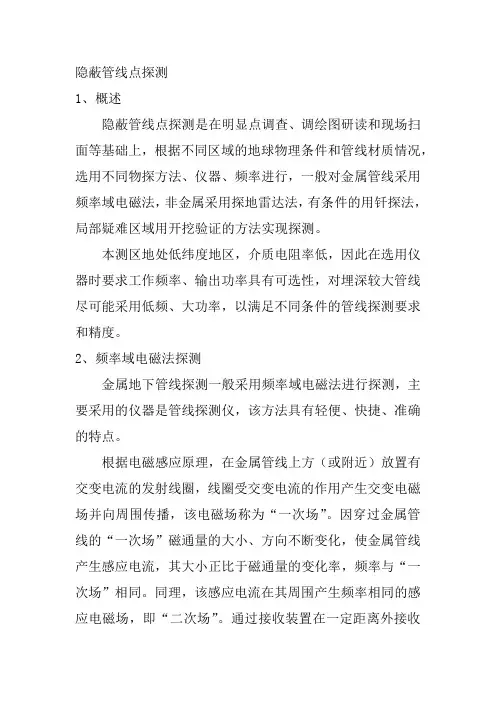

隐蔽管线点探测
1、概述
隐蔽管线点探测是在明显点调查、调绘图研读和现场扫面等基础上,根据不同区域的地球物理条件和管线材质情况,选用不同物探方法、仪器、频率进行,一般对金属管线采用频率域电磁法,非金属采用探地雷达法,有条件的用钎探法,局部疑难区域用开挖验证的方法实现探测。
本测区地处低纬度地区,介质电阻率低,因此在选用仪器时要求工作频率、输出功率具有可选性,对埋深较大管线尽可能采用低频、大功率,以满足不同条件的管线探测要求和精度。
2、频率域电磁法探测
金属地下管线探测一般采用频率域电磁法进行探测,主要采用的仪器是管线探测仪,该方法具有轻便、快捷、准确的特点。
根据电磁感应原理,在金属管线上方(或附近)放置有交变电流的发射线圈,线圈受交变电流的作用产生交变电磁场并向周围传播,该电磁场称为“一次场”。
因穿过金属管线的“一次场”磁通量的大小、方向不断变化,使金属管线产生感应电流,其大小正比于磁通量的变化率,频率与“一次场”相同。
同理,该感应电流在其周围产生频率相同的感应电磁场,即“二次场”。
通过接收装置在一定距离外接收
“二次场”信号,分析其分布特征,从而达到寻找地下金属管线的目的。
如下图:
管线探测定位示意图
(a)ΔHx极大值法(b)Hx极大值法(c)ΔHz极小值法
管线探测定深示意图
(a)Hx 70% 法(b)Hx 80%、50% 法(c)45°法以有源感应法搜索探查,探得管线准确位置后,用归零法感应,排除其他相邻管线,再继续感应搜索,如此循环交替的方法进行有源扫描、探查。
用ΔH x极大值初步定位,ΔH z极小值精确定位,若ΔH x与ΔH z所定位置超出限差范围,则查找原因重新定位。
努力利用一切有利条件进行直联法、夹钳感应法施加探
测信号,以克服与其他管线距离密集(尤其是与自来水管道之间)、埋深过大等造成的探查困难,从而保证探查精度。
探查过程中必须打开与目标管线相关的窨井等附属设施,量取其管线实际埋深,并与仪器探测深度相比较,结合方法试验,求出仪器测深修正系数,对测深结果进行修正,以提高探查精度。
3、探地雷达法探测
不能现场调查探明的非金属管线管道,我们一般可考虑采用探地雷达法探测。
探地雷达是利用介质中电性差异(电导率、介电常数等)分界面对高频电磁波(主频数十到数百兆赫)的反射来探测目的体。
然后根据周边情况调查,判断哪一个具体的目的体是管线管道信号。
用一个天线发射高频电磁波,另一个天线接收来自地下介质界面(如非金属地下管线与土壤的界面)的反射波,在介质中一定深度范围内如果存在有异常物体,并且异常物体与周围介质存在有电性差异时,探地雷达天线在地表发射高频电磁波时,在介质中传播的电磁波遇到异常物体与周围介质分界面,电磁波反射回地表,被地表的接收天线所接收,根据所接收的反射信号的双程走时,通过对接收到的反射波的分析处理,便可确定异常物体的位置,从而达到探测地下非金属管线的目的。
地质雷达成果要根据异常特征、被探对象的条件选择
“迭加”、“滤波”、“变换”进行图像处理,要求断面图像横坐标必须对应地表管线点,纵坐标要换算成深度,图像异常要根据现场调查和明显点情况,判断并标出被探对象的名称,筛选出我们所需要的管线管道信号和相关信息。
4、钎探法和开挖验证法探测
不能用上述方法探明的管线管道,如果地面条件允许,我们可以视情况采用钎探法,用机械探棒,在可疑地点直接触探到管线管道,并根据触探情况,记录其属性信息。
如果上述方法都不能奏效的特殊情况下,为保证探测成果质量,在可疑地点,采用人工开挖的方法,直接揭露管线管道,以求得其属性信息。

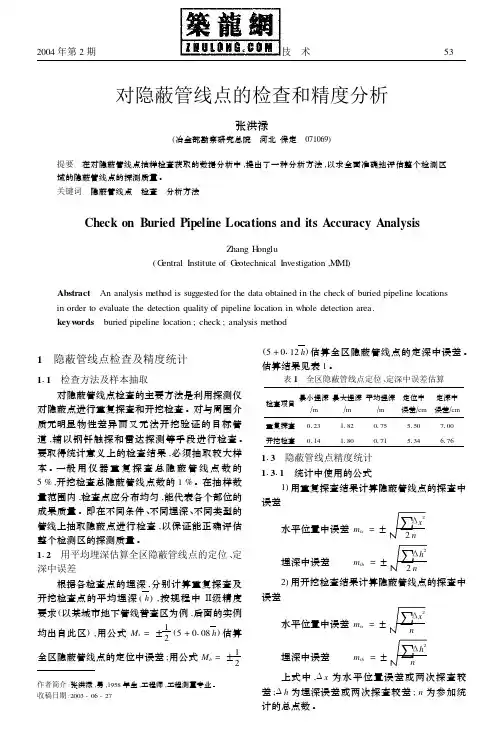

探查精度
隐蔽管线点的探查精度为:平面限差δts=10%·h,埋深限差δth=15%·h(其中h为地下管线的中心埋深,当h小于1米时以1米代入计算);
明显管线点的量测精度为:埋深限差±10厘米,中误差小于±5厘米。
探查记录
不论用何种探测方法探明的管线管道,我们均应现场用红油漆、竹签、道钉、木桩等方法标记出准确点位,编制点号,将探明的属性信息详细记录表《地下管线探查记录表》中,现场绘制管线草图。
管线点号要求全测区唯一,采用“分组编码+顺序号”等组成,一般为2~7位,如A1、F3382等,点号编制后,在以后的测量、内业数据处理、建库与成图、日常应用等过程均使用该点号,无特殊情况不更改。
将《地下管线探查记录表》手工录入到Microsoft Excel 中,并进行100%校对确保无误后转交内业部门进行数据、图形处理,将草绘管线图整理后转交测量部门进行地下管线点测量。
地下管线测量
1、概述
本工程采用的平面坐标系统和高程系统与XX区域平面坐标、高程系统相一致,起算点为委托方提供现有控制点(等级点)。
本工程测量主要包括控制测量和地下管线点测量两部分。
其中控制测量与地下管线探查同步进行,待地下管线探查成片完成后,再进行地下管线点测量。
其工作流程如下图:
质检合格不合格返工管
线
点坐
标合格转交内业
质检
不
合格
返工
收
集
首级控制点控制测量管线点测量2、控制点的布设与测量
以已有首级控制点资料为基准,沿测区主次道路加密布设城市E 级GPS 点(或I 、II 级导线控制点),控制点编号为Exxx 。
控制点的平面坐标采用GPS 卫星接收机,在首级控制点的基础上测量完成,没有GPS 信号的区域用全站仪测量完成,高程采用水准仪测量完成。
这些控制点作为本次工程的平面、高程控制网(四等水准),其精度和技术要求必须满足CJJ8-99的有关要求。
3、 地下管线点测量
地下管线点测量采用全站仪在上述各级控制点上设站,按极坐标法进行测量,高程采用三角高程的方法测量。
如有必要,在上述控制点的基础上可布设图根导线,图根导线必须符合或闭合,图根导线的平面控制用全站仪测量完成,高程用三角高程法测量完成,其精度和技术要求满足CJJ8-99
的要求,布设的图根点应满足地下管线点测量的要求。
管线点测量采用全站仪自动采集,各管线点的测量点号与探查点号相同,于现场输入到全站仪内。
极坐标测量的要求:角度观测半测回,边长观测一次,在各级控制点设站时,均进行测站检查,遇其他控制点时也进行控制点检核,管线点测量的边长不超过定向边长的3倍,三角高程测量时均认真量取仪器高、觇标高(量取至毫米),并现场输入到全站仪内。
测量完成后,将全站仪观测数据传输到计算机中,用我公司相应的坐标计算程序计算成坐标,转交给内业部门。
同时将控制检核资料生成检核日志,以便备查。
控制点检核必须符合CJJ8-99的精度要求,不符合要求的必须进行返工处理。
4、地下管线点测量精度
平面位置测量中误差(相对于邻近平面控制点)不大于±5厘米,高程测量中误差(相对于邻近水准点)不大于±3厘米。
地下管线图的编绘与数据处理
1、概述
根据探查作业组提供的管线属性数据,测量作业组提供的管线空间数据(管线点坐标)以及委托单位提供的地形背景图,以 AutoCAD 2010(或以上版本)为处理平台,用《普查之星2010》地下管线智能成图系统完成数据处理和图形编
绘任务。
该系统在建库和编绘过程中可以有较高的工作效率,可保证工作质量。
另外,如果委托方有要求,我们可以直接从管线图中裁切,并根据地下管线数据库的相关信息生成阀门卡片和用户卡片等,以便委托方在日常管理中方便使用。
2、软件特色
除了实现常规的数据处理、管线成图等功能外,该管线系统还拥有以下特点:
良好的数据I/O接口,具有普遍城市适应性和管种专业性;
可以根据实际情况将其数据输出到不同的格式和平台;
多方位的查错功能,出错时可以直接追溯到相关责任人;
自动生成总图和分幅图;自动生成阀门卡片和用户卡片;
图库联动、点线属性双向查询、实时维护修改、可选择性注记和整饰、管线纵、横断面分析等。
7.3 工作流程(如下图)
7.4 编绘方法
7.4.1 编绘目标
采用内外业一体作业机助方法,编绘1:1000专业管线图,将外业属性、空间信息处理成地下管线数据库。
7.4.2 图形编绘要求
7.4.2.1 管线分层
根据地下管线敷设特点,我们首先将不同管道进行分层处理(类似于综合管线中的不同管种),如有必要,还可以用管径继续分层,最后再将管线点、管线、管线点号、管线注记等内容继续分层,如下图: 天然气管道
中压天然气管道低压天然气管道
DN500DN400DN600DN300...DN200DN150DN300DN100...管线点号管线管线注记管线点... 7.4.2.2 注记标准:
7.4.2.3 管线点符号
尊重委托方的用图习惯和符号,并自定义到管线系统中。
7.4.3 阀门卡片与用户卡片的编绘
为了使该成果资料在日常工作中更方便,根据管线系统特点,我们可以在管线图的基础上,生成阀门和用户卡片,该项工作在管线图完成编绘并定稿后自动生成。
7.5 文件命名与数据格式
总图文件名保存为:XX管线管道-测区号.DWG;
分幅管线图保存为:图幅号.DWG;
分幅地形图保存为:Map+图幅号.DWG和Map+图幅号.DXF;
输出数据库:文件名.MDB;
阀门卡片保存为:点号.DWG;
用户卡片保存为:点号.DWG。
