长春市地下管线普查技术规程长春市市政公用局二〇一〇年三月目录１总则ﻩ错误!未定义书签。
1。
１一般规定ﻩ错误!未定义书签。
１.2 地下管线的普查对象 ......................................... 错误!未定义书签。
1。
3精度要求ﻩ错误!未定义书签。
１．4地下管线普查的工作内容及基本程序ﻩ错误!未定义书签。
2 地下管线探查前的技术准备 .......................................... 错误!未定义书签。
2。
1 一般规定ﻩ错误!未定义书签。
2.２现况调绘图的编制要求ﻩ错误!未定义书签。
2．３现场踏勘的内容 .............................................. 错误!未定义书签。
2。
４方法试验 .......................................................... 错误!未定义书签。
2。
5 探测仪一致性检验 ............................................ 错误!未定义书签。
2.6 编制技术设计书的基本内容 ............................... 错误!未定义书签。
2.７项目作业计划书内容ﻩ错误!未定义书签。
２。
８技术设计书和作业计划书进行审批ﻩ错误!未定义书签。
3 地下管线探查ﻩ错误!未定义书签。
3.１一般规定.............................................................. 错误!未定义书签。
3。
2 实地调查ﻩ错误!未定义书签。
3。
3 仪器探查............................................................. 错误!未定义书签。
3。
４管线探查草图的绘制 ...................................... 错误!未定义书签。
第一节城市地下管线探测技术（一）一般规定<1>地下管线探测的对象应包括埋设于地下的给水、排水、燃气、热力、工业等各种管道以及电力和电信电缆。
<2>地下管线探测应查明地下管线的平面位置、走向、埋深（或高程）、规格、性质、材质等，并编绘地下管线图。
<3>地下管线探测任务可分为市政公用管线探测、厂区或住宅小区管线探测、施工场地管线探测和专用管线探测四类。
各类探测的要求和范围应符合下列规定：<3.1>市政公用管线探测应根据城市规划管理部门或公用设施建设部门的要求进行，其范围应包括道路、广场及其他主干管线通过的区域。
<3.2>厂区或住宅小区管线探测应根据工厂或住宅小区管线设计和管理部门的要求进行，其探测范围应包括厂区或住宅小区所管辖区域。
<3.3>施工场地管线探测应在某项工程施工开挖前进行，其范围应包括开挖、可能受开挖影响地下管线安全以及为查明地下管线所必需的区域。
<3.4>专用管线探测应根据某项管线工程的规划、设计、施工和管理部门的要求进行，其探测范围应包括管线工程敷设的区域。
<4>地下管线探测基本地形图的比例尺可根据下表选择。
地下管线探测基本地形图比例尺的选择表<5>城市地下管线探测的精度应符合以下规定：<5.1>隐蔽管线点的探查精度分为三个等级。
各级精度探查的水平位置限差和埋深限差应符合下表的规定。
限差值按二倍中误差计。
注：1.h为地下管线的中心埋深，以厘米计；2.当h≤70cm时，埋深限差δth用h=70cm代入计算；水平位置限差δts仍用实际埋深h值代入计算；3.如果对探查精度有特殊要求，可根据工程需要确定。
<5.2>测量管线点的解析坐标中误差（指测点相对于邻近解析控制点）不得大于±5cm；高程中误差（指测点相对于邻近高程控制点）不得大于±2cm。
目录1、工程概况 (1)2、工程执行的主要技术标准 (1)3、投入设备 (2)4、管线探测 (2)4.1管线探查的种类和取舍标准 (2)4.2管线调查项目及探测内容 (2)4.3地下管线探测主要技术指标 (3)4.4明显点调查 (4)4.5隐蔽点探查 (4)4.6管线点标志的设置 (4)5、管线测量 (5)6、管线图编辑 (5)7、管线成果检查 (5)8、质量评述与说明 (6)8.1质量评述 (6)8.2管线成果说明 (6)9、提交资料 (7)XXXX工程地下管线探测技术报告1、工程概况受XXXXX有限公司(以下简称“甲方”)的委托，我公司承担了XXXXX 工程地下管线探测。
测量范围由甲方提供的电子文件。
测区位于XXXXXX附近。
测区内地形起伏变化不大，过往车辆及行人较多，各类管线密集，电磁波干扰大，增加了地下管线探测的难度。
我公司于2014年1月17日组织进场施工，共投入2个作业组，于2014年3月10日全部工作结束。
探测管线总长度63307.215米，管线明显点1641个、隐蔽点1102个。
（详见地下管线探查工作量统计表）地下管线探查工作量统计表2、工程执行的主要技术标准①《城市测量规范》（CJJ/T8-2011，下称“《规范》”）；②《1：500、1：1000、1：2000地形图图式》（GB/T20257.1-2007）；③《城市地下管线探测技术规程》（CJJ61-2003，下称“《规程》”）；④平面采用珠区坐标系，高程采用1985国家高程基准。
3、投入设备为完成本次地形测量及地下管线探测工作，投入了以下主要仪器设备及软件：4、管线探测4.1管线探查的种类和取舍标准4.2 管线调查项目及探测内容管线调查项目及探测内容注: ①表中“△”为应调查项目，排水包括污水、雨水和雨污合流；电力、电信量查管块之宽×高，管孔数以行×列调注，查明总孔数和已用孔数。
②附属物量测其几何中心，埋深为管线至地面的垂直距离。
管网探测工程技术方案二〇〇八年目录一、编制说明 (4)1、编制依据 (4)2、编制原则 (4)3、主要内容 (4)4、工程难点 (4)二、项目概况 (5)1、工作量与工作内容 (5)1.1 工作量及工作对象 (5)1.2 工作内容 (5)2、技术要求 (5)2.1 技术依据 (5)2.2 技术指标 (6)2.2.1 管线探查隐蔽点探查精度要求 (6)2.2.2 管线测量技术精度 (6)2.2.3 图形编绘技术精度 (6)3、测区地球物理条件 (6)3.1 地下管线概况 (6)3.2 地球物理条件 (7)三、项目施工工作流程 (7)1、施工前准备工作流程： (7)2、内外业一体化工作流程 (9)四、地下管线探测方法及技术措施 (10)1、施工技术准备 (10)1.1 收集、分析技术资料 (10)2、地下管线调查方法 (10)3、地下管线探测方法 (11)4、管线点外业标号及标注 (16)5、外业资料整理要求 (16)五、地下管线测量方法及技术实施 (17)1、控制测量 (17)2、管线点的测量 (21)六、内业资料整理 (23)1、数据建库 (23)2、管线数据检查和修改 (26)3、管线图编绘 (27)4、管线点成果表编制 (28)5、编写技术总结报告 (28)七、工程验收 (29)1、外业验收 (29)2 、内业成果资料验收 (30)八、提交成果资料 (30)九、项目组织管理 (31)1、人员组织 (31)2、设备组织 (33)3、技术组织 (33)十、工作进度计划及保证措施 (34)1、工作进度计划 (34)2、保证措施 (34)十一、质量管理 (35)1 、质量保证体系 (35)2 、质量要求 (36)3 、质量控制措施 (37)十二、安全措施 (39)、编制说明1、编制依据（1）测区概况；（2）技术依据；（3）工作内容及预测的工作量；2、编制原则在充分理解相关技术要求、为本工程筹备的各种文件资料基础上，积极响应业主在计划的工期和质量目标，以标准文件及有关规定为依据，紧密结合现场实际情况，采用先进技术流程，编制经济合理，切实可行的施工技术方案。
*********勘测设计研究院地下管线探测技术设计书编制审核接受人日期*************勘测设计研究院二○一二年十二月地下管线作业指导书1 合用范围本工法可广泛合用于市政工程和其他工程中由水泥、陶瓷和塑料材料构成的非金属管线、由铸铁、钢材构成的金属管线、由铜、铝材料构成的电缆等各种地下管线的探测。
2 参考文献（1）《城市地下管线探测规程》CJJ61-2023/J271-2023（2）《城市测量规范》CJJ/T8-2023；（3）《全球定位系统城市测量技术规程》CJJ73—97。
3 资源配置3.1 设备配置（1）地质雷达PROEX型l套, 配备250MHz、500MHz屏蔽天线；（2）管线探测仪l套；（3）全站仪1台；（4）GPS接受机1台。
3.2 人力资源管线探测专业性强, 技术含量高, 因此该项工作宜委托给具有专业资质的合作队伍实行。
现场配备技术人员和普通劳工协助实行。
人力配置如下: 检测工程师2人, 技术工程师1人, 测量工程师2名, 普通劳工2人。
4 地下管线探测工艺流程及操作要点4.1 地下管线探测工艺流程拟定工作范围，工作对象搜集原始资料现场踏勘，验证搜集的资现场踏勘，记录已知管线探测方法验证编写施工方案现场探测资料汇总图1 地下管线探测工艺流程图4.2 拟定工作范围, 工作对象4.2.1 拟定工作范围施工场地地下管线探测应在工程施工开挖前进行, 其范围应涉及开挖以及也许受开挖影响的地下管线安全的区域, 探测以上场地的管线走向、位置、深度, 避免开挖或非开挖作业时, 破坏地下管线, 导致严重的后果。
4.2.2 拟定工作对象地下管线探测前, 需搞清楚所测区域地下管线的种类, 根据不同的地下管线种类以便选用合适的探测方法, 地下管线重要涉及以下几个类别:（1）由水泥、陶瓷和塑料材料构成的非金属管线, 如排水管（雨水、污水、雨污合流）、工业管线或某些给水管线（生活用水、生产用水、和消防用水）等；（2）由铸铁、钢材构成的金属管线, 如给水, 燃气（煤气、液化气、天然气）、供热等工业管线；（3）由铜、铝材料构成的电缆（其外用钢铠、铝或塑料包装）, 如电力电缆（供电、路灯、电车）、通讯电缆（军用光缆、通信光缆）等和有线电视电缆等。
精心整理地下管线探测作业指导书1.目的地下管线是埋设在地面以下（部分由于地形起伏或工程需要出露地表面）一定深度的用于各种物料输送、各种通讯信息传输的管道和线缆。
地下管线探测技术包含应用地球物理（物探）专业和工程测量专业，先运用相关物探手段定出地下管线特征点在地面的投影位置（管线点）和离地面的垂直距离（埋深），再运用工程测量技术实测地下管线点的三维座标，结合调绘成果，最后运用计算机绘图技术编绘综合管网图或专业管线图，同时输出管线点成果表，形成地下管线测量成果报告。
为确保地下管线测量产品的完整性、现势性、准确性，并能满足相关规范要求及城市规划、管理、设计、施工需要，特制定本作业指导书。
2.适用范围3.4.4.14.2地下管线探测的精度执行CJJ61－2003《城市地下管线探测规程》规定的标准。
1.隐蔽管线点的探查精度：平面位置限差：δts=0.10h；埋深限差：δth=0.15h ；（式中h 为地下管线中心埋深，单位为cm，当h＜100cm时，则以100cm代入计算）。
2.地下管线点的测量精度：平面位置中误差ms不得大于±5cm高程测量中误差mh不得大于±3cm3.4.地下管线图测绘精度：。
4.3地下管线测量采用的坐标系统要求及高程系统。
5.工作程序和要求5.1资料收集1.2.3.4.5.6.5.2 踏勘1.2.3.5.3记录和量测。
打开所有检修井，查明每条管、埋深（地下沟道或自流的地下管道应量测其内底埋深；有压力的地下管道应量测其外顶埋深；直埋电缆或管块应量测其外顶埋深，沟道应量测其内底埋深；地下隧道或顶管工程施工现场的地下管线应量测其外底埋深；量测所有检修井的井底埋深。
即给水、燃气、电信及管埋电力管线：检修井、阀门等附属物井深量测到井底，线深量测至管顶；隐蔽点埋深、线深量测至管顶）。
当地下管线中心线的地面投影偏离窨井井盖中心的距离大于0.2米时，应以管线在地面的投影位置设置管线点，窨井作为专业管线附属物。
地下管线测量方案引言在城市建设和基础设施建设过程中，地下管线的布置相当密集且复杂，包括供水管道、排水管道、天然气管道等。
因此，准确测量和定位地下管线至关重要，以便在进行施工、维修或其他相关工作时避免对地下管线造成损坏。
本文将介绍一种地下管线测量方案，旨在帮助测量人员有效地测量和定位各种地下管线。
管线测量设备和工具在进行地下管线测量时，需要使用一些特殊的设备和工具，以便准确测量管线的位置和深度。
1.探地仪：探地仪是测量地下管线的常用设备之一。
它通过发射电磁信号到地下，然后接收信号反射回来的方式来探测管线的位置和深度。
探地仪可以根据信号反射的时间和强度来确定管线的准确位置。
2.电子测量仪器：电子测量仪器可以用来测量地下管线的深度。
它通常使用超声波技术或雷达技术，以非接触的方式测量管线距离地面的深度。
3.GPS定位系统：全球定位系统（GPS）可以用来确定测量点的经度和纬度坐标。
通过将测量点的坐标与管线数据进行比对，可以准确地确定管线的位置。
4.测量杆和标尺：测量杆和标尺可以用来测量地下管线距离地面的高度。
这些设备可以帮助测量人员快速准确地测量地下管线的深度。
测量步骤以下是一般的地下管线测量步骤，您可以根据具体情况进行调整和优化。
1.了解管线信息：在进行地下管线测量之前，首先需要获取管线的相关信息，包括管线的类型、直径、材质和埋深等。
这些信息可以通过向相关部门咨询和查阅相关文档获得。
2.确定测量范围：根据地下管线的布置情况，确定测量的范围。
可以根据需要选择特定的区域进行测量，或者进行全面的管线测量。
3.使用探地仪进行测量：根据测量范围的大小和复杂程度，选择合适的测量方法和探地仪器进行测量。
通过操作探地仪，对指定区域进行扫描，记录下管线的位置和深度信息。
4.使用电子测量仪器进行测量：根据需要，使用电子测量仪器进行地下管线的深度测量。
将电子测量仪器放置在地面上，使用其测量功能来获取管线距离地面的深度。
5.使用GPS定位系统进行定位：根据需要，使用GPS定位系统确定测量点的经度和纬度坐标。
目录1工程概况 (1)1.1工作范围 (1)1.2作业内容 (1)2作业依据 (1)3主要技术标准 (2)3.1数学基础 (2)3.2成图标准 (2)3.3精度指标 (2)4工程配置要求及技术流程 (2)4.1配置要求 (2)4.2技术流程 (3)5地下管线探查 (3)5.1地下管线的调查 (3)5.2地下管线的探测 (4)5.3探查内容及要求 (5)6地下管线测量 (6)6.1图根控制点的测量 (6)6.2地形图测量 (7)6.3地下管线点的测量 (7)6.4地形图建库 (7)7管线图的编绘及数据处理 (8)7.1建立管线数据库 (8)7.2综合地下管线图的编绘 (8)7.3专业地下管线图的编绘 (8)7.4地下管线成果表的编制 (9)8工程质量及安全管理 (9)8.1工程质量管理 (9)8.2安全生产管理 (10)9提交的成果资料 (11)1项目概况受某某委托，我公司对某某地下管线进行了探测。
本次地下管线普查主要是对测区埋设的供电、排水、饮用水、路灯、天燃气、蒸汽、中国移动、中国联通等管线的平面位置、埋深、走向、材质规格、建设时间和权属单位等进行全面的探测与调查。
1.1作业范围本项目探测范围为某某和平路与北京路口地下管线。
以交叉点为中心向四个方向各测100米共400米。
1.2工作内容本次地下管线普查对象是上述工作范围内的供电、排水、饮用水、路灯、天燃气、蒸汽、中国移动、中国联通等管线。
工作内容主要包括:1:500地形图测量、地下管线探测与调查、地下管线测量、地下管线图编绘与建库、成果表编制以及归档、地形数据的编绘与建库。
地下管线的探查以使用专业管线探测仪探测和实地调查为主要手段进行工作，内容包括探明地下管线的平面位置、埋深、走向、性质、规格、材质并查明埋设时间和权属单位。
地下管线测量采用全野外数字化采集的方法进行，采集所探测地下管线点数据，由全站仪观测、内存记录一次性完成。
将物探、测量的数据录入计算机，利用山东某某开发的地下管线成图软件建立地下管线数据库，并在管线数据库的基础上输出各种管线图和成果表。
***工程地下管线探测技术总结报告***勘测有限公司二○一三年四月***工程地下管线探测批准：审查：校核：编写：编写单位：***勘测有限公司目录1. 测区概况 (4)1.1任务来源 (4)1.2测区地理位置 (4)1.3测区概况 (4)2. 技术依据文件 (5)3. 坐标系统 (5)4. 已有资料 (5)5. 资源配置 (5)5.1人员配置 (5)5.2仪器配置 (6)6. 实际完成工作量 (6)7. 管线测量： (6)7.1控制测量 (6)7.2地形图测量 (6)7.3管线探测 (8)7.3.1物探 (8)7.3.2物探点测量 (9)7.3.3综合管线图编绘 (9)8. 成果、成图检查验收 (9)8.1检查流程、方法 (10)8.2项目总结 (10)9. 提交资料 (10)10. 几点说明 (10)1.测区概况1.1 任务来源为了满足道路改造施工要求，避免施工期间现状地下管线被破坏，受，我单位承担了***工程施工范围内的地下管线探测任务，查明施工开挖区内主要管线（供热、燃气）的平面位置，埋深（高程）、走向、性质、规格、材质等。
测量范围为至施工区域围墙外围边缘（由甲方指定），并绘制1:500地下管线综合图。
1.2 测区地理位置测区位于天津市滨海新区广州道南侧，河北路与东江路之间，***工程地块施工场地内。
1.3 测区概况测区位于天津市滨海新区广州道南侧，河北路与东江路之间，***工程地块施工场地内，四周有围墙，东西长约100米左右，南北宽约30米的带状区域，测区内正在施工，临时建筑较多，人员、施工机械设备较多，工程材料堆放较多，临时管线较多，地形情况复杂，不利于管线测量。
2.技术依据文件（1）《全球定位系统（GPS）测量规范》GB/T 18314—2009；（2）《工程测量规范》GB50026-2007（3）《国家三、四等水准测量规范》GB/T 12898-2009（4）《管线探测规程》（5）《天津市管线探测规程》（6）《1:500 1:1 000 1:2 000外业数字测图技术规程》GB/T 14912―2005（7）《1∶500 1∶1 000 1∶2 000地形图数字化规范》GB/T 17160―2008（8）《1:500、1:1000、1:2000地形图图式》GB/T 20257.1―2007（9）《数字测绘成果质量要求》GB/T 17941-2008；（10）《测绘成果质量检验报告编写基本规定》C H/Z 1001―2007（11）《测绘技术总结编写规定》CH/T 1001 ― 2005（12）《测绘技术设计规定》CH/T 1004 － 2005（13）《数字测绘成果质量检查与验收》GB/T 18316-2008；（14）本项目合同书及合同附件3.坐标系统1、平面控制为****任意直角坐标系；2、高程控制为***高程系统，。

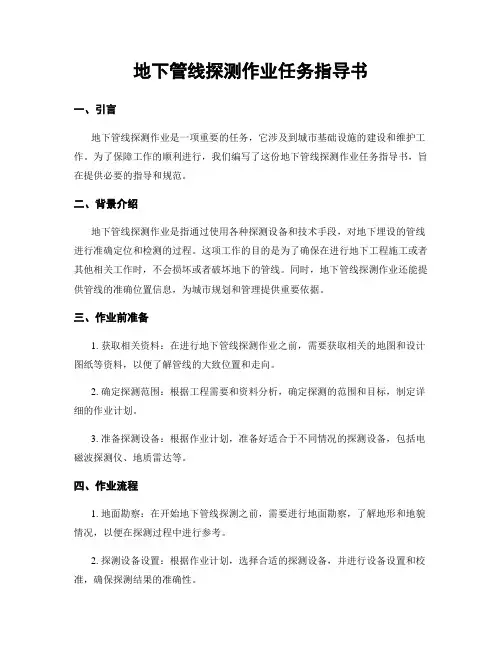

地下管线探测作业任务指导书一、引言地下管线探测作业是一项重要的任务，它涉及到城市基础设施的建设和维护工作。
为了保障工作的顺利进行，我们编写了这份地下管线探测作业任务指导书，旨在提供必要的指导和规范。
二、背景介绍地下管线探测作业是指通过使用各种探测设备和技术手段，对地下埋设的管线进行准确定位和检测的过程。
这项工作的目的是为了确保在进行地下工程施工或者其他相关工作时，不会损坏或者破坏地下的管线。
同时，地下管线探测作业还能提供管线的准确位置信息，为城市规划和管理提供重要依据。
三、作业前准备1. 获取相关资料：在进行地下管线探测作业之前，需要获取相关的地图和设计图纸等资料，以便了解管线的大致位置和走向。
2. 确定探测范围：根据工程需要和资料分析，确定探测的范围和目标，制定详细的作业计划。
3. 准备探测设备：根据作业计划，准备好适合于不同情况的探测设备，包括电磁波探测仪、地质雷达等。
四、作业流程1. 地面勘察：在开始地下管线探测之前，需要进行地面勘察，了解地形和地貌情况，以便在探测过程中进行参考。
2. 探测设备设置：根据作业计划，选择合适的探测设备，并进行设备设置和校准，确保探测结果的准确性。
3. 探测数据采集：使用探测设备进行地下管线的探测和数据采集，根据需要进行重复探测，以提高数据的可靠性和准确性。
4. 数据处理和分析：对采集到的数据进行处理和分析，通过数据对照和图象重建等手段，确定管线的位置和走向。
5. 结果报告：根据数据分析结果，编制探测报告，详细记录管线的位置、走向和其他相关信息，为后续工作提供参考。
五、作业注意事项1. 安全第一：在进行地下管线探测作业时，必须注重安全，遵守相关的安全操作规程，确保人员和设备的安全。
2. 仪器维护：定期对探测设备进行维护和保养，确保设备的正常运行和准确性。
3. 数据保密：在进行地下管线探测作业时，要注意保护相关数据的安全和保密，避免泄露给未经授权的人员。
4. 环境保护：在作业过程中，要注意保护环境，避免对周边环境造成污染或者破坏。
地下管线探测作业指导书1.目的地下管线是埋设在地面以下部分由于地形起伏或工程需要出露地表面一定深度的用于各种物料输送、各种通讯信息传输的管道和线缆;地下管线探测技术包含应用地球物理物探专业和工程测量专业,先运用相关物探手段定出地下管线特征点在地面的投影位置管线点和离地面的垂直距离埋深,再运用工程测量技术实测地下管线点的三维座标,结合调绘成果,最后运用计算机绘图技术编绘综合管网图或专业管线图,同时输出管线点成果表,形成地下管线测量成果报告;为确保地下管线测量产品的完整性、现势性、准确性,并能满足相关规范要求及城市规划、管理、设计、施工需要,特制定本作业指导书;2.适用范围本作业指导书适用于地下管线探测及地下管线竣工;3.引用标准城市地下管线探测技术规程 CJJ 61－2003城市测量规范 CJJ 8－99全球定位系统GPS测量规范 GB/T18314-2001测绘产品检查和验收规定 CH 1002-95测绘产品质量评定标准 CH 1003-95重庆市地下管网普查要求4.基本规定地下管线探测对象及取舍标准4.1.1 探测对象地下管线探测对象包括地下管道和地下电缆两大类;地下管道包括：给水生活用水、生产用水、消防用水、排水污水、雨水和雨污合流、燃气煤气、天然气、液化气、热力蒸汽、热水和工业管道氢、氧、乙炔、石油等;地下电缆包括：电力供电、路灯、电信电信、移动、联通、网通、铁通、有线电视、广播、保密电缆等;4.1.2取舍标准以下为地下管线普查探测取舍标准,地下管线竣工或专用管线探测参照执行;地下管线探测的精度执行CJJ61－2003城市地下管线探测规程规定的标准;1.隐蔽管线点的探查精度：平面位置限差：δts=；埋深限差：δth= ；式中h 为地下管线中心埋深,单位为cm,当h＜100cm时,则以100cm代入计算;2.地下管线点的测量精度：平面位置中误差ms不得大于±5cm相对于邻近控制点；高程测量中误差mh不得大于±3cm相对于邻近控制点;3.在明显管线点上实地量测地下管线的埋深误差不得超过±5cm;4.地下管线图测绘精度：地下管线与邻近的建筑物、相邻管线以及规划道路中心线的间距中误差mc不得大于图上±0.5mm;地下管线测量采用的坐标系统要求一个城市只能有一个相对独立的平面坐标系统及高程系统,地下管线探测成果必须采用本市统一的平面坐标及高程系统;以保持全市各类测绘成果的坐标系统的一致性、统一性;当某项工程的特定需要,采用非当地城市统一坐标系统时,为了便于全市统一管理和利用,也应建立城市坐标系统的转换关系;5.工作程序和要求资料收集在开展地下管线探测作业前应全面收集和整理测区范围内已有的地下管线资料和测量资料,主要包括：1.已有地下管线的设计图、施工图、竣工图及技术说明资料;2.已有的地下管线资料BZ、GC、SC图等;3.专业管线权属单位资料;4.相应比例尺地形图;5.测区控制资料;6.其它资料;踏勘1.核查搜集的资料,整理、分析并评价各资料的可信度和可利用程度；2.查看测区地形地貌、交通情况、地下管线分布出漏情况、地球物理条件等；3.核查测区内控制点保存情况;实地调查对明显管线点上所出露的地下管线及其附属设施应作详细调查、记录和量测;打开所有检修井,查明每条管线的类型和材质,实地量测地下管线的管径断面尺寸、埋深地下沟道或自流的地下管道应量测其内底埋深；有压力的地下管道应量测其外顶埋深；直埋电缆或管块应量测其外顶埋深,沟道应量测其内底埋深；地下隧道或顶管工程施工现场的地下管线应量测其外底埋深；量测所有检修井的井底埋深;即给水、燃气、电信及管埋电力管线：检修井、阀门等附属物井深量测到井底,线深量测至管顶；隐蔽点埋深、线深量测至管顶;当地下管线中心线的地面投影偏离窨井井盖中心的距离大于0.2米时,应以管线在地面的投影位置设置管线点,窨井作为专业管线附属物;实地调查的项目按下表执行;5.4.1地下管线探查的基本原则在资料收集和实地调查的基础上采用仪器进行野外实地探查,确定地下管线隐蔽点的平面位置和埋深,为地下管线点的连测提供依据,地下管线探查应遵循的原则：1.从已知到未知——不论采用何种物探方法,都应在正式投入使用之前,在区内已知地下管线敷设情况的地方进行方法试验,评价其方法的有效性和精度,然后再推广到未知区开展探查工作;2.从简单到复杂——在一个地区开展探查工作时,应首先选择管线少、干扰小、条件比较简单的区域开展工作,然后逐步推进到条件相对复杂的地区;3.方法有效、快捷、轻便——如果有多种探查本地区管线的方法可选择时,应首先选择效果好、轻便、快捷、安全和成本低的方法;4.相对复杂条件下,根据复杂程度宜采用相应综合方法——在管线分布相对复杂的地区,用单一的方法技术往往不能或难以辨别管线的敷设情况,这时应根据相对复杂程度采用适当的综合物探方法,以提高对管线的分辨率和探测结果的可靠程度;5.4.2地下管线探查的基本物探条件1.被探查的地下管线与其周围介质之间有明显的物性差异；2.被探查的地下管线所产生的异常场有足够的强度,能在地面上用仪器观测到；3.能从干扰背景中清楚地分辨出被查管线所产生的异常；4.探查精度能达到规范要求;5.4.3探查仪器技术要求1.功能多——既可作被动源法50Hz法或甚低频法,又可作主动源法磁偶极感应法、电偶极感应法、直接法等,一机多用,这样在探测地下管线中可以根据不同情况灵活选用不同的方法;有的管线仪配备一些附件,如示踪探头或示踪电缆可以用于非金属管道的探测;2.工作频率合适——选择合适的工作频率对探测效果有很大影响;较高的频率灵敏度高,对管道接头有绝缘层的铁管仍有较好的探测效果,但信号衰减快,且容易感应到相邻管线上,对区分相邻管线不利;相反,较低的频率信号衰减慢,探测距离大,且不易感应到相邻管线上,对区分相邻管线有利,但当管道导电性差或接头有绝缘层时,信号不易传递,效果较差;因此,一般管线仪应具有2～3个频率,以便根据需要选择;3.平面定位精度高——定位方法有△Hx、 Hx极大值法垂直线圈和Hz极小值法水平线圈;地下管线探测仪器最好具备两种线圈,两种定位方法;4.确定地下管线埋深的精度高;5.探测深度和探测距离大——仪器的最大探测深度取决于发射机的功率;好的管线仪发射机应有较大的输出功率,且是可调的,因为当接收机靠近发射机工作时,太大的功率使一次场信号太强,影响探测精度,功率可调就可以解决这个问题;6.能在恶劣的环境下工作：一般应在-10℃至＋45℃的气温条件下及湿度较大的环境下正常工作;7.有良好的显示功能,使操作员读数和操作方便;5.4.4方法试验在仪器探查工作开始前,应首先进行方法试验;方法试验应在探查区或其邻近的已知管线上进行;方法试验的目的是确定方法技术和所选用仪器的有效性、精度和有关参数;在用电磁感应法探查时,通过方法试验确定最小收发距、最佳收发距、最佳发射频率和功率、最佳磁矩,并确定定深修正系数;由于不同类型的管线探查仪器在不同地球物理条件的地区,方法技术的效果不同,因此应分别进行试验;在地下管线探查过程中遇到的不同管线情况或疑难问题,应随时进行方法试验,提高探查精度;通过方法试验确定有关参数的具体方法如下：1.最小收发距：在地下元管线、无干扰的正常地电条件下,固定发射机位置,将发射机置于正常工作状态,接收机沿发射机一定走向,观测发射机场源效应的范围、距离;然后改变发射机功率,确定不同发射功率的场源效应范围、距离;当正常探查管线时,收发距应大于该距离,即最小收发距；2.最佳收发距：将发射机置于无干扰的已知单根管线上,接收机沿管线走向不同距离进行剖面观测,以管线异常幅度最大、宽度最窄的剖面至发射机之间的距离为最佳收发距;不同发射功率、不同工作频率及不同被探管线的敷设情况的最佳收发距亦不相同,需分别进行测试；3.最佳发射频率：固定最佳收发距及发射机功率,接收机在最佳收发距的定位点上,改变发射机频率进行观测,视接收机偏转读数及灵敏度来确定最佳发射频率；4.发射功率：固定最佳收发距及发射频率,接收机在最佳收发距的定位点上改变发射机不同功率视接收机读数满偏度及灵敏度来确定最合适的发射功率;5.发射磁矩：对于发射线框封闭固定的仪器,无须选择;但对一些地球物理专业自制的仪器,可通过改变磁矩视接收机读数满偏度及灵敏度来确定发射磁矩;同时要确定出发射机在某一磁矩频率、电流固定条件下,发射机与接收机之间最小观测距、最佳观测距;5.4.5金属管道和电缆的探查方法探查金属管道和电缆时,应根据管线类型、材质、埋深、管径、出露情况、接地条件及干扰因素来选择探查的方法;目前常用的方法有：1.感应法——在目前技术条件下,最简便、有效、快速地搜索金属管线的方法;这种方法的基本原理是将发射机产生的交变电流信号输入发射线圈,使其周围产生电磁场,当地下存在金属管线时,金属管线在电磁场的激发下产生二次电磁场,用接收线圈接收二次电磁场,就可以发现地下金属管线;这种方法发射和接收都不需要接地,因此操作灵活方便,工作效率高,效果好,而且可根据需要灵活改变发射线圈和接受线圈的方位和位置,适应各种不同的情况,取得最佳接收效果;2.直连法——直连法又称为充电法,这种连接方法,发射机通过附件直连导线一端鳄鱼夹磁铁直接连接到目标管线上,另一端黑色夹子接地,就好似给目标管线“充电”一样;直连法适用于探测连续的示踪线、自来水管道、煤气管道;直连法要求目标管线必须有可供发射机附件直连导线鳄鱼夹磁铁接入的地方,同时必须需要有合适的接地点供接地棒插入;3.夹钳法——夹钳适用于给管道或电缆施加信号而无需中断服务,而且可以减小感应到其它管线的信号;用夹钳施加信号非常方便,但传播的距离不如直连法远;使用夹钳法时,如果可能,最好将目标管线的两端都接地;操作时,将夹钳插头插入发射机附件插口,并将夹钳套在管道或电缆上,确认夹钳的双爪完全封闭,然后打开发射机电源,选择合适的发射功率和频率就可以了;目前,多数管线探测仪器的闭合夹钳直径最大为100mm,也就是说,我们只能使用夹钳法探测直径小于100mm的管道或线缆;可以预见,在不久的将来,随着科学技术的发展,探测时可以不完全封闭的夹钳一定会被发明并用于实地探测,那时,夹钳法适用范围就扩大很多了;在实际工作中,发射机采用何种激发方式,用根据具体场地条件、管线类别、埋设深度等因素,通过现场试验来确定;哪种方法能使目标管线信号最强最稳定、干扰信号最小,哪种方法最经济方便,就采用哪种方法;在管线密集地段,宜采用两种或两种以上方法进行验证,以及在不同的地点采用不同的信号加载方式进行验证;并结合工作环境应采用多种物探方法和手段进行反复探测;5.4.6非金属管道的探查方法;探查非金属管道是一个技术难题;经过多年的试验与应用,电磁波法亦即地质雷达是探查非金属管道快速有效的方法之一;它是利用脉冲雷达系统,连续向地下发射脉冲宽度为毫微秒级的视频脉冲,然后接收从管壁反射回来的电磁波脉冲信号;电磁波法对金属管线或非金属管道都是有效的;其他方法如电磁感应法、弹性波法、电阻率法等也可用于搜索非金属地下管线,但电磁感应法只适用于钢筋混凝土管；电阻率法、弹性波法要有相应的施工条件,所以在城市道路上不方便;对钢筋混凝土结构的非金属管道,当其埋深不太大时,亦可采用磁偶极感应法,当其有出入口时,可采用示踪电磁法;5.4.7盲区探查管线的方法和要求;1.平行搜索法;发射线圈可以呈水平偶极发射状态垂直放置,也可呈垂直偶极发射状态水平放置,发射机与接收机之间保持适当的距离应根据方法试验确定最佳距离,两者对准成一直线,同时向同一方向前进;接收线圈与路线方向垂直,使其无法接收直接来自发射机的信号;当前进路线地下存在金属管线时,发射机产生的一次场会使该金属管线感应出二次电磁场,接收机接收到二次场便发出信号或在仪器表头中指示地下管线的存在位置;2.圆形搜索法;原理同平行搜索法,其区别是发射机位置固定,接收机在距发射机适当距离的位置上,以发射机为中心,沿圆形路线扫测;水平偶极发射时,扫测要注意发射线圈与接收线圈对准成一条直线;此法在完全不了解当地管线分布状况的盲区搜索时最为有效、方便;5.4.8管线定位方法1.极大值法：极大值法包括△Hx 极大值法、Hx极大值法;△Hx是利用管线仪垂直线圈测量电磁场的水平分量之差,利用其能消除部分干扰的影响,且异常曲线形态幅度较大,宽度较窄,失真较小,所以利用△Hx极大值法确定地下管线的平面位置较好;当管线仪不能观测△Hx时,可用水平分量Hx极大值法定位,Hx极大值法异常幅度大且宽,异常易被发现;△Hx、Hx的极大值处均为管线的地面投影位置;2.极小值法：极小法是利用管线仪水平线圈测量电磁场的垂直分量Hz,由于在管线正上方垂直分量Hz等于零,故在地下管线正上方为极小值,或零值;Hz受来自垂直地面干扰或附近管线异常干扰的影响较大,故用极小值法定位有时误差较大,所以,极小值法定位应与其他方法配合使用;5.4.9管线定深方法1.特征点法——利用垂直管线走向的剖面,测得的管线异常曲线峰值两侧某一百分比值处两点之间的距离与管线埋深之间的关系,来确定地下管线路埋深的方法称其为特征点法;不同型号的仪器,不同的地区,可选用不同的特征点法;1△Hx70%法：△Hx百分比与管线埋深具有一定的对应关系,利用管线△Hx异常曲线上某一百分比处两点之间的距离与管线埋深之间的关系即可得出管线的埋深;有的仪器由于电路处理,使之实测异常曲线与理论异常曲线有一定差别,可采用固定△Hx百分比法70%法定深；2Hx特征点法：①80%法：管线Hx异常曲线在80%处两点之间的距离即为管线的埋深；②50%法半极值法：管线Hx异常曲线在50%处两点之间的距离为管线埋深的两倍;2.直读法——有些管线仪利用上下两个线圈测量电磁场的梯度,而电磁场梯度与埋深有关,所以可以在接收机中设置按钮,用指针表头或数字式表头直接读出地下管线的埋深;这种方法简便,且在简单条件下有较高的精度;但由于管线周围介质的电性不同,可能影响直读埋深的数据,因此应在不同地段、不同已知管线上方通过方法试验,确定定深修正系数,进行深度校正,提高定深的精确度.除了上述定深方法外,还有许多方法;方法的选用可根据仪器类型及方法试验结果确定;不论用何种方法,为保证定深精度,定深点的平面位置必须精确；在定深点前后各4m范围内应是单一的直管线,中间不应有分支或弯曲,且相邻平行管线之间不要太近;5.4.10地面管线点标记1.各类管线的起讫点、变径点、变坡点、交叉点、转折点、变径点、分支点等特征点和附属物点均应设置地面标志,无特征点和附属物点的管线直线段上,管线点间距应不大于75米;管线点的地面标志是地下管线测绘的依据,地面标志设置牢固,保证在管线成果验收前不损坏、不位移和易于识别,硬质地面宜刻“＋”字,填涂红油漆,其它地方可采用铁钉或木桩设置管线点地面标志;标志点附桩应标注在醒目的地方,用红油漆注明管线点编号,附桩标注以不影响市容、市貌为原则;2.管线点编号使用管线属性代号给水JS、排水PS、燃气RQ、电信DX、电力DL、工业GY、热力RL等的前一个字母加管线点序号组成;编号的范围可大可小,大至一个测区为一个单位编号,小到一幅图为一个单位编,在同一范围内不允许有重复编号;地下管线测量地下管线测量工作包括控制测量、地下管线点测量、竣工测量;5.5.1控制测量控制测量应在城市等级控制网的基础上进行布设或加密,以确保地下管线测量成果平面坐标和高程系统与原城市系统的一致性,以便于成果共享和使用；同时也避免重复测量造成不必要的浪费;地下管线控制测量应在城市的等级控制网的基础上布设GPS控制点；一、二,三级导线；图根导线;用常规方法布设控制点应按现行的行业标准城市测量规范CJJ8要求; 采用GPS技术布测地下管线控制点,可采用静态,快速静态和动态RTK等方法进行;其作业方法和数据处理按现行行业标准全球定位系统城市测量技术规程CJJ73的要求执行;5.5.2地下管线点测量地下管线点测量采用全站仪配掌上电脑全野外数字一体化方法;根据作业模式可采用草图修侧和同步勘测两种方法;测量时按照野外数字测图作业指导书执行;1.草图修侧,该方法在开井调查和实地探查过程中将目标管线的各种信息类型、编号、埋深、管径、连接关系、材质等以草图形式录入掌上电脑,草图完成后进行坐标修测;2.同步勘测,该方法在测量管线点坐标的同时录入管线的属性;5.5.3管线竣工测量管线竣工测量采用作业小组跟踪施工单位、测量进度与施工进度同步的模式;实际测量是在管道经相关施工单位焊接完成并已经铺设在管沟内,且经过有资质的监理单位监理验收合格后,在回填覆土前进行,即直接测量“裸管线”;地下管线图编绘5.6.1地下管线数据的导入和预处理将野外采集的的原始数据导入计算机,利用清华山维软件自动生成管线图;同时检查各管线连接是否正确,属性是否齐全并标注排水管线的流向,比对各管点之间、管点与地形图之间高程是否存在矛盾；同时可以生成临时管线成果表,检校各管线、管点属性填写是否正确、齐全;5.6.2管线点排序和属性匹配利用清华山维EPSPM内业处理软件对管线点进行排序,将所有的点号点的点名、测量点号、物探点号、线的起点号、终点号、起点点名、终点点名等进行匹配统一;管线属性字段点的图幅号、地面高程、线的埋深、线的管顶底高程、线的空间长度等同时进行匹配;5.6.3管线检查与标注对匹配属性后的管线图进行全面检查如果有错误,则修正后进行上一步,直至合格,将管线管径、材质、排水流向等要素标注在相应位置;5.6.4生成管网图和报表根据工程范围大小将数字地形图叠加到地下管线图上,进行图形切分、加注图廓,然后对图中各文字注记的位置加以调整,并加注图例,便形成了最终的地下管网成果图;最后再生成管线成果报表;报表按电力电信、给水、排水、燃气、工业、其他管道的顺序排列;编制内容包括：点号、特征、点埋深、X坐标、Y坐标、地面高程、线起点/埋深/高程、线终点/埋深/高程、管段长、断面尺寸、总孔数、载体、权属单位等;5.6.5成果报告地下管线成果报告应提交下列文件：成果说明文件、管线元数据文件、管线探查数据文件、管线测量数据文件、管线属性数据文件、管线图形文件、管线成果表册等;地下管线测量产品检验5.7.1检查验收工作的基本原则1.基于我院城市地下管线测量产品的质量保证体系基本符合相关规范及规程的程序和方法,生产过程正常,检查验收工作按正常检验原则进行;2.城市地下管线测量产品的质量检验包括：探查工作质量检验、测量成果质量检验、地下管网图编制检验以及成果验收四个方面;执行三级检查两级验收制;3.作业组实施城市地下管线测量产品的自查与互检,使产品缺陷在作业过程中得到解决;4.生产部门实施城市地下管线测量产品质量的过程检查和最终检查;A过程检查在作业组自查互检基础上由生产部门大组长承担,检查方法采用全数检验;B最终检查在过程检查基础上由生产部门负责实施,采用内业全数及外业抽样检验的检查方式;C城市地下管线测量产品经最终检查合格后,应按合同及计划书要求交总工办验收;5.城市地下管线测量产品的验收由总工办组织实施,验收人员应按合同及计划书要求实施验收;A城市地下管线测量产品的验收采用抽样检验;B验收人员应对抽取的样本进行质量特性全面检验及详查,如样本质量异常或遇特殊情况可对样本以外的产品进行影响产品质量的重要质量特征作一般性检查;C概查实施与否应根据合同大小和详查数量来确定;6.各级检查和验收工作应独立进行,不得省略或代替;7.生产部门主任、主任工程师及项目负责人应对所在部门的城市地下管线测量产品的技术设计和产品质量负责,作业小组应对所生产的产品作业质量负责,各级检查验收人员应对其检验的产品单位样本质量负责;5.7.2 最终检查如采用抽样检验,其检查样本大小和合格质量水平应不低于相应的验收水平,另外对样本以外的产品必须进行概查;5.7.3 作业小组未完成合同及计划书内容,成果资料不完整或其城市地下管线测量产品严重不符合规定要求,检查验收人员有权拒绝检查、验收;5.7.4 地下管线测量产品检验后的处理1.检查验收中发现有不符合规范标准,不满足技术设计书要求的不合格产品时,应及时提出处理意见,交回作业室进行改正；当问题较多或性质较严重时,将产品退回作业室进行整改,重新检查处理,重新申请验收,直到检查验收达到要求为止;2.检查验收为合格的产品,被检作业室应对验收中发现的问题进行处理;5.7.5 检查验收记录应含作业组自检互检记录、室过程检查记录和最终检查记录;总工办验收记录内容包括明显管线点和隐蔽管线点的差、错、漏记录,存在问题处理记录,质量统计记录和ISO质量标准记录等;检查、验收工作完成后,要编写检查、验收报告,并随城市地下管线测量产品,全部质量记录一起归档;5.7.6 作业组自检互检1.作业组自检应按地下管线测量产品全数进行概查,针对工作中有质疑或管线复杂的工作区域进行详查;2.概查为详查范围外带普偏性质量问题和影响产品质量的重要质量特性所作的检查;3.详查为在指定范围内,对明显管线点采取重新开井调查和量测,对隐蔽管线点采取运用不同仪器或不同方法重新探测管线的平面位置和埋深,对地下管线点重新进行测量;有特殊要求的工程应进行实地开挖验证;对工作中有质疑或不能确定的管线应在内部流程卡中说明;4.作业组在完成外业工作后,组长应在实地巡视检查是否有错测漏测的管线点,管线点位取舍是否合理,外业PDA数据采集时属性输入是否有误,座标起算数据是否正确,其各项误差或限差是否超限,如有不清楚或有疑点的地方,必须设站重新测量;5.地下管线测量产品自检为100％,并做好测站自检记录和调查记录;开挖或钎探或用不同探测方法有条件时,采用开挖或钎探检查不少于5％,且不少于3点,同时记录检查结果;6.作业组自检完成后,应将地下管线测量产品的各种原始文件包括：CEF：二进制工程文件,BAK：CEF的备份文件,KNW：控制点文件,PNT：记录极坐标测量各点信息,SVY：记录野外非编辑操作的信息,SCH：设站检查记录文件,CMP：外业检查验收报表文件,DX：ElerCE的二进制工程文件,ZD：EpsCE支站测量的原始记录文件、外业原始文件SCH、CMP、ZD 、DX的报表文件、服务卡和内部流程卡一并交室大组长;5.7.7过程检查和最终检查1.各室大组长在检查作业组地下管线测量产品前,应首先落实该工程的踏勘记录、服务卡或任务书、技术设计书、现场工作图有特殊要求的工程和内部流程卡是否齐全,收集到的各类管线竣工资料、施工资料、设计资料等的可信度和可利用度评价情况,作业所用的全站仪、探管仪检校资料是否完备,仪器的各项修正系数是否正确;2.小工程综合管线在10公里以下,经作业组自检后交大组长检查,按100％室内概查进行;其检查。
地下管线探测作业指导书1。
适用范围1.1适用于新建小区地下管网竣工测量、服务于项目设计施工的地下管线探测。
1。
2原则上，新建小区地下管网竣工测量单体数量超过20件、施工管线探测面积超过100000m2,应先进行技术设计后生产。
项目完成后应提交包括技术设计、成果图表、技术总结报告、质量检查报告在内的全部技术文件。
1。
3项目规模不超过1.2规定的，以本作业指导书替代技术设计,并按《质检工作条例》的要求提交过程检查记录表.2.技术引用文件CJJ 61—2003城市地下管线探测技术规程CH/T6002-2015管线测绘技术规程GB50026—2007工程测量规范CH/T 1033—2014管线测量成果质量检验技术规程大连市地下管线数据采集及信息化应用技术规程(试行）3.术语和定义3.1地下管线探测确定地下管线属性信息和空间信息的全过程。
3。
2管线点为准确描述地下管线走向特征和附属设施信息而设置的测点。
3.3明显管线点地面上目视就能够直接调查、观测的管线点,如检修井、阀门、出地点等。
3.4隐蔽管线点埋在地下不可见，需通过仪器探测才能确定的管线点,如转折点、拐点、一般管线点等。
3。
5盲扫通过管线探测仪发射机和接收机组合运动，确定测区内未探明管线的探测方式。
3。
6竣工管线测量为新建小区配套地下管线向城建档案馆报竣工验收，原则上须在管线覆土之前对红线内地下管线进行的实地测量。
竣工管线测量须明确小区内各类管线与市政管线的连接关系。
3.7施工管线测量为具体项目设计、规划、施工需要,确定地下管线平面位置、埋深及属性信息的过程。
4。
资料收集4.1作业前应收集的资料包括测绘资料和管线调绘资料。
4.2测绘资料包括基础地形图（新建小区竣工图）和控制点资料。
4.3管线调绘资料包括管线设计资料、管线竣工图和已有管线探测成果资料。
4.4新建小区地下管线竣工测量应收集的管线设计资料包括雨水、污水、热力（含蒸汽和热水）、煤气、给水、消防、供电、通讯、有线电视和智能化系统等十类。
城市地下管线测量及探测技术分析摘要：工程测量工作是一个较为复杂的工作，因而在工程测量工作中就要不断的改革，并改进设计方法，从而更好的与现代科学技术相适应，保证测量工程的质量和施工效率。
随着城市化发展进程不断深化，对于城市地下管线的测量工作就显得尤为重要。
所以要适当的提升对于地下管线探测工作方面的使用技术水平，用以更好的完成对地下管线相关数据的精确。
本文分析了城市地下管线工程测量的要点。
关键词：地下管线测量；管线探测；技术前言：地下管线作为城市建设的一个重要基础设施，具有信息传递、能源传输等功能，是城市赖以生存和发展的物质基础。
为了进一步加强地下综合管线方面的治理工作，可以充分的发挥出一个城市的各项基础设施具备的基本职能，同时根据数字化的空间地理建设完成相关项目的建设设计书，这就对地下综合管线的普查工作提出了重点要求。
一、城市地下管线测量的重要性在经济发展和社会进步的今天，工程测量技术也随着城市规划展开而得到更广泛的应用。
城市地下管线犹如人体的血管与神经，是一座城市发展质量的体现，同时也是保证城市能够实现其各种功能的基础，其在城市发展中的重要性不言而喻。
因为地下综合管线具有的重要作用，能够充分发挥出一个城市的各项基本职能，同时还能够有利于城市发展和社会方面的健康协调发展。
城市地下管线犹如人体的血管与神经，是一座城市发展质量的体现，同时也是保证城市能够实现其各种功能的基础，其在城市发展中的重要性不言而喻。
从功能上说，城市地下管线是城市基础设施的组成部分之一，其功能包括水电供应、排水防涝、电信、电视、燃气及其他工业需求等，地下管线与城市居民的生活息息相关，是城市经济与居民居住的重要基础，是城市赖以生存的生命线。
所以在城市的设计和规划工作中，需要尽早的完成对于地下管线的测量工作，才能够有效的避免发生城市建筑和城市发展因为地下管线而产生的阻碍现象，同时还能够有效的防止城市工作和城市建设的工作质量与建设速度。
管线探挖专项施工方案管线探挖专项施工方案编制人:审核人:审批人:目录第1章编制依据第2章工程概况2.1 工程概述本项目是为了对某地区的管线进行探挖施工，以确保管线的正常运行和维护。
2.2 施工区域现状施工区域位于某市区，地形较为平坦，但存在部分道路狭窄，对施工带来一定困难。
第3章施工总体部署3.1 主要施工设备情况本次施工所需设备包括挖掘机、压路机、破碎机等。
其中，挖掘机为主要设备，用于掘开土壤，挖掘管线。
3.2 材料准备施工所需材料包括水泥、砂石、钢筋等。
在施工前，需对材料进行检查，确保质量符合要求。
同时，还需准备足够的材料，以保证施工的连续性和顺利进行。
3.3 劳动力安排计划在工程建设中，合理的劳动力安排对于保障工程进度和质量至关重要。
因此，需要制定详细的劳动力安排计划，包括人员数量、工作时间、工作内容等方面的规划。
同时，还需要考虑到安全生产和劳动保护等问题，确保工人的身体健康和安全。
3.4 施工进度计划施工进度计划是工程建设中非常重要的一个环节。
通过制定合理的施工进度计划，可以有效地掌握工程的进度和质量情况，及时发现和解决问题，确保工程按时按质完成。
在制定施工进度计划时，需要考虑到各种因素的影响，如天气、材料供应、人力资源等，制定出合理的施工进度。
3.5 设置警示围挡、标语保护在工程建设中，为了保障工人和公众的安全，需要设置警示围挡和标语保护。
警示围挡可以有效地隔离施工区域，防止无关人员进入危险区域。
标语保护可以通过设置标语来提醒人们注意安全，避免发生意外事故。
4.1 探挖施工工艺流程探挖施工是工程建设中非常重要的一个环节，需要制定详细的工艺流程。
在探挖施工工艺流程中，需要考虑到各种因素的影响，如地质条件、施工设备、人力资源等，制定出合理的施工方案，确保工程按时按质完成。
4.2 主要施工程序探挖施工的主要程序包括：准备工作、开挖、支护、清理、验收等。
在开挖过程中，需要注意地质条件和安全问题，采取合理的支护措施，确保工人的安全。
地下管线探测工程GIS成图技方案目录1.工程概况与工作内容 (2)2 施工依据与技术要求 (2)3 总体工作流程 (2)4 施工前的准备工作 .................... 错误!未定义书签。
5 地下管线探查 ........................ 错误!未定义书签。
6 地下管线测量 (9)7 地下管线图的编绘与数据处理 (10)8 日常应用 (19)10 工程组织与进度计划 (26)11 安全文明生产 (19)12 提交的成果资料 (21)13 售后服务 (22)14。
工程造价 (22)1.工程概况与工作内容1.1 测区概况本工程的测区位于重庆市大学城供水管线探测。
本工程主要涉及到的技术有：地下管线探测技术、工程测量技术、计算机和地理信息系统技术等.1。
2工作内容根据业主要求，探明测区范围内的给水管道，测量地下管线特征点的三维坐标，编绘专业管线图,建立专业地下管线数据库并支持常规应用.2。
施工依据与技术要求2。
1 在本工程施工中，施工依据和主要遵循的标准有:2.1.1 GIS系统工程相关技术文件、标准等书面文件、材料；2。
1。
2 行业标准《城市地下管线探测技术规程》(CJJ61—2003);2.1。
3 行业标准《城市测量规范》（CJJ8—99）；2。
1。
4 行业标准《城市基础地理信息系统技术规范》(CJJ100-2004）；2。
1.5 国家标准《1：500 1:1000 1:2000地形图图式》（GB/T 7929-1995）；2。
1。
6 经委托方批准执行的本工程技术设计书.3。
总体工作流程本工程主要涉及地下管线探测、地下管线点测量、管线图编绘、建立地下管线数据库以及支持应用等环节。
首先是根据委托方提供的现有管线资料，在实地探明所有现状地下管线管道，其中金属管线主要采用电磁法原理,非金属主要采用探地雷达原理，并辅助以现场调查、钎探法以及局部开挖等方法完成,并在实地标识管线特征点，编号并记录其属性；其次是用常规测量方法，先用GPS卫星定位系统，在首级控制点的基础上,布设E级GPS点，再用全站仪布设图根导线并测量各管线特征点的三维坐标；再次是根据探查流程提供的管线属性信息和测量流程提供的管线空间信息,用《普查之星2010》地下管线智能成图系统,生成带属性专业管线图，建立地下管线数据库;最后是在日常工作中，可以利用《普查之星2010》对本工程完成的管线管道信息进行查询、维护、统计、分析等，满足应用.具体的工作流程主要包括施工前的准备工作，地下管线探查，地下管线测量，地下管线数据处理与成图，日常应用等.4。
XX 市地下管线探测技术设计xxxxxxxxxx二〇一五年四月XX市地下管线探测技术设计编写单位：xxxxxxxx编写者：审批单位：审批者：xxxxxxxxxxxx二〇一五年四月目录第一章总则 (3)1.1 测区概况............................... 错误!未指定书签。
1.2 作业范围及内容......................... 错误!未指定书签。
1.3技术准备............................... 错误!未指定书签。
1.4作业流程............................... 错误!未指定书签。
第二章技术及精度要求......................... 错误!未指定书签。
2.1 技术依据............................... 错误!未指定书签。
2.2 技术要求............................... 错误!未指定书签。
2.3 精度要求............................... 错误!未指定书签。
2.4 调查区坐标系统及起算依据............... 错误!未指定书签。
2.5 成图规格............................... 错误!未指定书签。
第三章地下管线探查........................... 错误!未指定书签。
3.1 资料收集............................... 错误!未指定书签。
3.2 仪器选择............................... 错误!未指定书签。
3.3 探测工作的展开......................... 错误!未指定书签。
3.4 金属与非金属管线的探测................. 错误!未指定书签。
3.5 管线点编号及标注....................... 错误!未指定书签。
3.6 探测技术............................... 错误!未指定书签。
3.7 主要疑难管种与疑难地段的探测方法....... 错误!未指定书签。
第四章地下管线测量........................... 错误!未指定书签。
4.1 一级GPS控制测量...................... 错误!未指定书签。
4.2 高程控制测量.......................... 错误!未指定书签。
4.3 图根控制测量.......................... 错误!未指定书签。
4.4 管线点测量............................ 错误!未指定书签。
第五章 1：500带状地形图修补测................ 错误!未指定书签。
5.1 基本要求............................... 错误!未指定书签。
5.2 地形测量............................... 错误!未指定书签。
第六章内业资料整理........................... 错误!未指定书签。
6.1 建立管线点属性数据库.................. 错误!未指定书签。
6.2 绘制管线图............................ 错误!未指定书签。
6.3 编制成果表............................ 错误!未指定书签。
第七章作业质量保证体系与措施................. 错误!未指定书签。
7.1 全面贯彻质量保证体系................... 错误!未指定书签。
7.2 认真落实“三检”制度................... 错误!未指定书签。
第八章上交成果资料........................... 错误!未指定书签。
8.1 技术文件............................... 错误!未指定书签。
8.2 控制测量............................... 错误!未定义书签。
8.3 管线探测............................... 错误!未指定书签。
附录A 地下管线的代号和颜色................... 错误!未指定书签。
附录B 地下管线探测安全保护规定................ 错误!未指定书签。
第一章总则1.1 测区概况城市地下管线的分布状况使城市规划、建设和管理的一项重要基础资料。
随着XX市经济的快速发展、旧城改造及城市规模的不断扩大，城市地下管网系统也越来越庞大。
为了查明地下管线状况，实现管线信息数字化管理，为经济发展提供可靠保障，XX部门托xxxxxx对XX区域作业区埋设于地下的各种管线进行探测。
1.2 作业范围及内容1、探测范围本次地下管线探测作业范围为XX市XXX区域周边道路的综合管线，地势较平坦。
调查区概况。
2、探测内容道路上埋设的地下管线的平面位置、埋深、高程、走向、性质、规格、材质、埋设时间和权属单位等实地调查、标注并采用全数字化方法探测地下管线点，建立综合地下管线资料数据库，编绘综合地下管线图、专业地下管线图。
本次地下管线普查的取舍标准见表1.1。
表1.1 管线探测取舍标准1.3技术准备1、资料搜集。
2、现场踏勘。
3、仪器一致性校验、方法试验。
4、测区技术设计书编制。
5、技术培训及项目作业计划编制。
1.4作业流程1、制定工程计划，确定技术方案。
2、收集已有成果资料，方法试验，编写技术设计书。
3、组织人员并成立项目领导小组及项目部，设立相应机构。
4、控制测量，为地下管线点的测定准备足够数量的测量控制点。
5、地下管线调查与探测，即采用物探仪器和相应的测量工具对各种地下管线的明显点、隐蔽点进行调查和测量，查清各种管线的位置、走向、埋深及各种有关属性。
6、管线点及带状地形图的数据采集，即利用全站仪测定各明显管线点、隐蔽管线点、地物及构筑物的坐标与高程。
7、数据处理，即在计算机利用相应的软件对采集的管线点进行相对应处理，形成管线图数据文件。
8、编辑绘制各种图件，对形成的管线图数据文件进行编辑加工，使之符合管线图的成图要求，通过绘图仪输出各种地下管线图。
9、成果检查验收及归档；第二章技术及精度要求2.1 技术依据1、《城市地下管线探测技术规程》（CJJ6），以下简称《管线规程》;2、《XX市地下管线探测及信息化技术规程》（2005.4），以下简称《技术规程》；3、《XX市地下管线探测计算机成果技术规程》（2005.9），以下简称《成果技术规程》；4、《全球定位系统城市测量技术规程》（CJJ73-97）国家建设部颁发，以下简称《GPS规程》；5、《城市测量规范》（CJJ8），以下简称《规范》；6、《1：500，1：1000，1：2000地形图图式》（GB/T7929），以下简称《图式》；7、《1：500，1：1000，1：2000地形图要素分类与代码》（GB14804），以下简称《代码》；8、批准的《XX市地下管线探测技术设计书》，以下简称《设计》。
2.2 技术要求1、地下管线探测应查明与测注的项目：见表2.12、铁路、民航、部队及其他专业管线参照本表2.1执行但应注明权属单位及用途。
3、电力及其他管沟（道）测注的平面位置为管沟外顶中心位置，埋深为上顶到地面的距离（以井盖外套圈沿口为准）；套管和直埋电缆以上顶计；管沟内的电缆埋深以最上一条到地面的距离为准；综合管沟（道）内的管线要分别探测其平面位置和埋深。
4、电信、电力、有线电视等套管的断面尺寸为：宽×高。
量至套管外径，对不规则的套管量测其外包络尺寸。
表2.1 地下管线探测应查明与测注的项目2.3 精度要求1、地下管线隐蔽管线点的探查精度平面位置限差δts ：0.10m；埋深限差δth：0.15m。
注：h为地下管线的中心埋深，单位为厘米，当h<100cm时则以100cm带入计算2、地下管线的测量精度平面位置的中误差ms不得大于±5cm（相对于临近控制点），高程测量中误差mh不得大于±3cm（相对于临近控制点）。
3、地下管线图测绘精度地下管线与邻近的建筑物、相邻管线以及规划道路中心线的间距中误差不得大于图上±0.5mm。
2.4 调查区坐标系统及起算依据1、坐标及高程系(1) 平面坐标系采用1993年XX市独立坐标系；(2) 高程采用1985年国家高程基准。
2、起算依据在甲方的帮助下，收集了调查区内的有关资料，并进行了认真的分析与研究，对有价值的资料进行了充分的利用。
(1) 控制资料根据XX市勘察测绘研究院提供的调查区控制点分布及保存情况, XX路E 级GPS点，经严格检查平差，满足加密控制起算数据的精度要求，作为一级GPS 控制的起算点。
(2) 管线资料本次地下管线探测甲方未提供地下管线调绘图，部分专业管线（热力、煤气）只是到产权单位了解了一些基本情况，对外业管线探查起到了一定的辅助参考作用。
2.5 成图规格地下管线图采用40cm×50cm的1:500比例尺进行分幅。
图幅号采用以公里为单位的图幅左下角坐标，如56.60-66.75。
第三章地下管线探查3.1 资料收集1 XX市相关技术标准。
2 测区地下管线现状调绘图。
3 测区1：500地形图和数字化图。
4 测量控制点成果资料。
5 地下管线探查记录表。
3.2 仪器选择根据调查区管线分布特点、环境及仪器一致性和方法试验结果，确定所使用的主要仪器一是频率宽，二是性能稳定，三是分辨率高的英国产RD8000系列管线仪。
3.3 探测工作的展开为使探测工作有序地开展，首先在进行实地调查基础上，采取以逐条管线探查为主，以路段进度为辅，以点带面、条块结合的方式推进，本调查区内各种管线统一编号，一段管线探查完，其自检、调查表的检查随之进行，所有管线探查完时，外业工作亦基本结束。
3.4 金属与非金属管线的探测调查区内金属管线主要为燃气管线、给水管线、电力管线（含交警信号管线、路灯管线）、电讯、热力管线等，由于金属管线具有良好的导电性，所以在外界干扰较小的情况下，其异常值较容易在背景值中区分出来，所使用的仪器主要为RDPDL、 RDPXL-Ⅱ和RDPDL-Ⅱ型管线仪，使用频率分别为8kHz、33kHz、65kHz，其方法主要为直接法、夹钳法及电磁感应法。
调查区内非金属管线主要有排水、给水、燃气等管线。
排水管线通过开井量取即可；给水、燃气采用仪器探测、调查结合调绘资料进行定位、定深。
