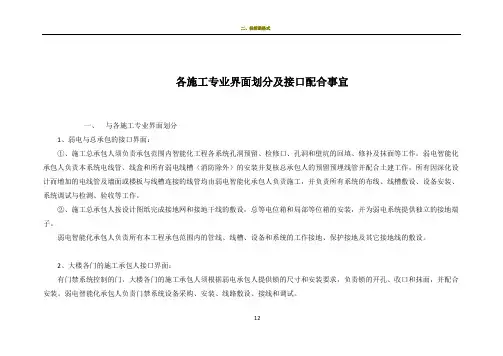

各施工专业界面划分及接口配合事宜一、与各施工专业界面划分1、弱电与总承包的接口界面：①、施工总承包人须负责承包范围内智能化工程各系统孔洞预留、检修口、孔洞和壁坑的回填、修补及抹面等工作。
弱电智能化承包人负责本系统电线管、线盒和所有弱电线槽（消防除外）的安装并复核总承包人的预留预埋线管并配合土建工作，所有因深化设计而增加的电线管及墙面或楼板与线槽连接的线管均由弱电智能化承包人负责施工，并负责所有系统的布线、线槽敷设、设备安装、系统调试与检测、验收等工作。
②、施工总承包人按设计图纸完成接地网和接地干线的敷设，总等电位箱和局部等位箱的安装，并为弱电系统提供独立的接地端子。
弱电智能化承包人负责所有本工程承包范围内的管线、线槽、设备和系统的工作接地、保护接地及其它接地线的敷设。
2、大楼各门的施工承包人接口界面：有门禁系统控制的门，大楼各门的施工承包人须根据弱电承包人提供锁的尺寸和安装要求，负责锁的开孔、收口和抹面，并配合安装。
弱电智能化承包人负责门禁系统设备采购、安装、线路敷设、接线和调试。
123、弱电与空调专业接口界面：①、空调专业承包人负责承包范围内的空调机组控制柜、新风机组控制柜、送/排风机控制箱、潜污泵、生活水泵控制箱、热力站和变频器等设备的安装，并根据招标文件要求在控制箱内提供独立的无源接线端子（24V）供弱电承包人驳接，并配合弱电智能化承包人安装与调试。
弱电智能化承包人负责从上述控制箱的接线端子或接口进行驳接，并负责从控制箱至DDC 控制器等设备的管线敷设和接线工作。
②、空调专业承包人负责承包范围内通风空调系统上各类风阀和水阀的采购及安装，各类调节阀电动执行器为BAS 提供0-24V 或4-20mA的模拟控制信号，水阀电动执行器提供0-10V或4-20mA 的模拟反馈信号。
总承包人负责为所有必须控制的调节阀提供电源并负责管线敷设与接线，弱电智能化承包人负责从DDC 箱至个控制设备的管线敷设及接线。
弱电智能化工程界面划分表工程项目按系统施工内容弱电智能化单位土建总包单位/机电/装修/电梯等弱电智能化1、机房工程弱电机房：土建、墙面批荡扇灰、防尘漆批荡、地面抹平、市电配电柜安装和电源引入、机房内照明及开关插座、接地网、消防装置（包括气体灭火器、报警装置等）√消防控制中心：土建、墙面批荡扇灰、防尘漆批荡、地面抹平、铝扣板天花吊顶√消防控制中心：市电配电柜安装和电源引入、机房内照明及开关插座、空调电源及插座、接地网、、消防装置（包括气体灭火器、报警装置等）√消防控制中心：防静电地板供货安装、入口台阶、UPS供货安装（包含电池柜和电缆）、UPS配电柜、弱电桥架供货安装、其它弱电范围内的相关设备安装及系统调试、空调设备供货安装√其它上述未描述到的与该系统相关的工作，均由弱电单位完成√2、精装修精装修：施工单位完成智能化各系统孔洞和壁坑的回填、修补及抹面、填缝及面层的收口，配合设备安装的开孔、开洞、开检修口、开槽、孔洞的调整及修复等工作。
√智能化施工单位负责配合精装修施工单位进行上述工作，提供相关资料和尺寸要求等，并进行设备的安装和接线、调试和配合装饰工程的验收。
所有因深化设计而增加的线、管均由智能化施工单位完成。
√3、消防消防施工单位根据弱电智能化施工单位提出的门禁控制要求，通过模块提供火灾信号至弱电智能化施工单位负责的门禁控制器内（管线敷设至门禁控制内），并配合弱电智能化施工单位接线、调试和验收。
消防系统施工单位应提供弱电智能化施工单位进行BAS 系统集成接口。
√弱电智能化施工单位负责接线并完成系统的集成。
弱电智能化施工单位负责弱电背景音乐系统的采购、安装、调试，以及与消防施工单位的广播主机的接驳，要求必须能够满足消防验收。
4、幕墙所有涉及幕墙专业范围内的智能化设备均由弱电智能化施工单位负责采购。
设备接线及系统调试由弱电智能化施工单位负责。
√与幕墙专业相关的智能化设备安装由幕墙专业完成。
√5、空调空调：承包范围内的空调机组控制柜、新风机组控制柜、送/排风机控制箱、潜污泵、生活水泵控制箱、热力站和变频器等设备的安装，并根据招标文件要求在控制箱内提供独立的无源接线端子供弱电施工单位驳接，并配合弱电智能化施工单位安装与调试。
12.30智能化弱电系统施工界面的划分
前言：
智能化系统施工界面的划分
1.总包施工界面：
1）建筑内部配合结构施工时预留预埋的线管、线盒由总包完成。
户内弱电箱我方已安排采购，总包安装到位。
2）建筑内弱电系统桥架由总包施工完成。
3）机房内总电源的配电系统、电缆、配电箱由总包安装，包括UPS、开关箱、照明插座等。
4）机房内接地系统的预留由总包完成。
5）强弱电合用的管井由总包施工完成。
2.其他甲包内容：
1）室内入户箱
2）入户单元对讲门
3）机房工程内UPS配电工程、电气工程及空调工程
4）车辆管理系统中安全岛、停车收费岗亭不予考虑
3智能化单位施工承包范围：
1）建筑内除上述由总包完成的工作外，其余所有弱电系统工程均由智能化单位负责完成。
2）园区内为视频监控、综合布线等系统所设置的管沟、线缆、支架等设施。
3）所有弱电子系统楼内和楼外的管线敷设，根据设计的施工图纸施工（明敷走管，暗敷开槽、恢复等）。
投标人报价时综合考虑两种方式的敷设费用。
4）投标人应根据图纸、现场实际情况深化设计，自行核算并详细列明各种管线、设备、材料的数量，一次性包死，不再追加。
5）预付费智能化计量仪表、采集器设备、强电走线安装由配电箱厂家安装，弱电走线及系统调试由智能化单位完成达到使用要求。
要满足业主对网络运营商（至少三家）的自由选择，满足信息产业部三网合一的要求;并保证达到相关通信管理部门的验收要求。

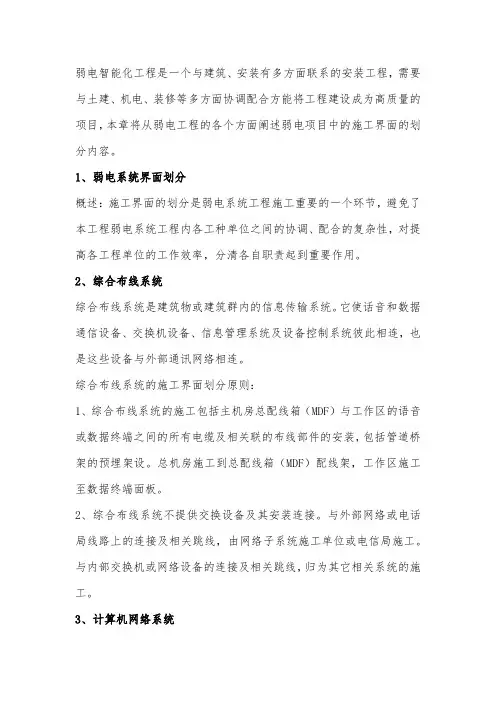

弱电智能化工程是一个与建筑、安装有多方面联系的安装工程，需要与土建、机电、装修等多方面协调配合方能将工程建设成为高质量的项目，本章将从弱电工程的各个方面阐述弱电项目中的施工界面的划分内容。
1、弱电系统界面划分概述：施工界面的划分是弱电系统工程施工重要的一个环节，避免了本工程弱电系统工程内各工种单位之间的协调、配合的复杂性，对提高各工程单位的工作效率，分清各自职责起到重要作用。
2、综合布线系统综合布线系统是建筑物或建筑群内的信息传输系统。
它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统彼此相连，也是这些设备与外部通讯网络相连。
综合布线系统的施工界面划分原则：1、综合布线系统的施工包括主机房总配线箱（MDF）与工作区的语音或数据终端之间的所有电缆及相关联的布线部件的安装，包括管道桥架的预埋架设。
总机房施工到总配线箱（MDF）配线架，工作区施工至数据终端面板。
2、综合布线系统不提供交换设备及其安装连接。
与外部网络或电话局线路上的连接及相关跳线，由网络子系统施工单位或电信局施工。
与内部交换机或网络设备的连接及相关跳线，归为其它相关系统的施工。
3、计算机网络系统计算机网络系统是工作的基础，目标是高速、稳定、实用，从而提供一个坚实的应用平台。
计算机网络通信系统的施工界面划分原则：1、包括所有建立计算机网络所需硬件（除综合布线部分）、软件设备的安装、调试。
工作区施工从数据终端面板后的网络设备开始，机房施工包括用于建立网络的所有跳线。
2、包括计算机网络设备所需使用的电源插座，电源插座由强电提供，我方提出具体要求。
4、安全防范系统安全防范系统是实现整个大楼现代化的安全技术防范与科学管理的一项重要措施和必要手段。
安全防范系统的施工界面划分原则：a)系统的施工包括各电视监控及防盗报警设备的安装，监控机房设备的安装，及各监控、报警系统间线缆的连接安装。
包括管道桥架的预埋架设。
b)不包括该系统所有设备所需使用的电源插座。
智能化界面划分一、与总承包商的界面划分：1)总承包商负责智能化工程暗埋管路敷设、预留孔洞，分包商负责智能化工程明设管路、线槽敷设及穿线工作。
2)桥架的防火封堵以及管道套管内外的封堵由总承包商与分包商分别完成各自施工范围内的封堵；若总承包商与分包商共同使用，则由总承包商负责封堵；若因总承包商预留不到位或现场管理问题引起洞口或套管不合格，则由总承包商负责封堵。
3)总承包商根据分包商提供的相关图纸及数据完成砼或砌筑设备基础的制作，分包商负责基础上的设备安装。
分包商需尽早提供所有有关要求土建配合的详细资料予甲方工程师审批，并须与总承包商协调以配合其工作。
分包商需确保有关的土建施工达到智能化系统的设计要求。
因缺乏协调而造成的一切后果包括土建返工和延误工期等，将由分包商负责。
4)总承包商负责建筑智能化机房内主电源柜的供电及安装、机房所有照明、插座等的安装及所有弱电井内建筑智能化设备电源点供应及安装。
分包商负责自电源点之后设备动力线缆敷设及相应接线工作。
5)总承包商负责预留预埋弱电机房接地网至等电位箱，分包商负责机房内等电位联接等工作。
6)总承包商负责预留其施工范围内水、暖、强电系统的弱电通信接口，分包商负责与此等预留的弱电接口联接工作。
二、与精装修分包商的界面划分：分包商必须结合精装修分包商提供的图纸，负责精装区域内各种末端点位（其具体形式及色彩需要与精装修分包商协调确定）的安装。
精装区域的检修口由精装分包商负责，本分包商需呈交所有检修口的位置、尺寸和其它详细资料予设计部精装修工程师审批。
三、与空调分包商的界面划分：1)空调分包商负责预留空调系统的弱电接口，本分包商负责与此等预留的弱电接口联接工作。
2)空调分包商负责按照建筑设备监控系统要求提供管道开孔、密封等配合工作，分包商负责安装相关元件就位等工作。
3)空调主机设备提供群控设备，分包商负责安装及相关接线及系统调试工作。
4)除特别说明外，所有纳入建筑设备监控系统的电动水阀所附的电动执行机构及电动风阀所附的电动执行机构均随阀门一并提供，本分包商负责电动执行机构的24V动力电源接线和建筑设备监控系统接线等工作。

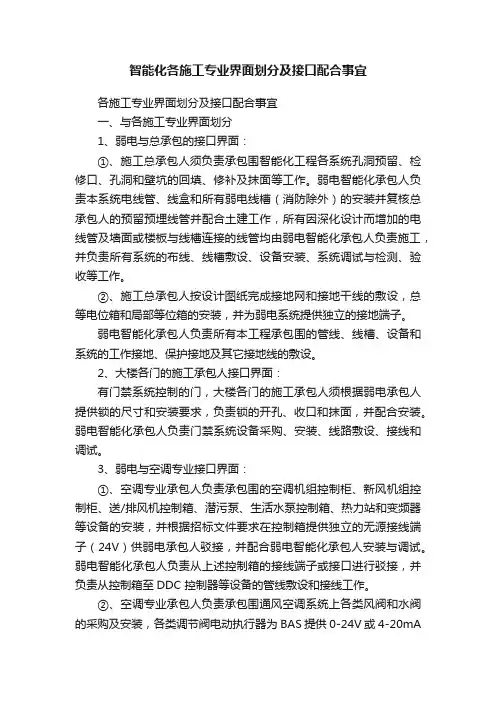

智能化各施工专业界面划分及接口配合事宜各施工专业界面划分及接口配合事宜一、与各施工专业界面划分1、弱电与总承包的接口界面：①、施工总承包人须负责承包围智能化工程各系统孔洞预留、检修口、孔洞和壁坑的回填、修补及抹面等工作。
弱电智能化承包人负责本系统电线管、线盒和所有弱电线槽（消防除外）的安装并复核总承包人的预留预埋线管并配合土建工作，所有因深化设计而增加的电线管及墙面或楼板与线槽连接的线管均由弱电智能化承包人负责施工，并负责所有系统的布线、线槽敷设、设备安装、系统调试与检测、验收等工作。
②、施工总承包人按设计图纸完成接地网和接地干线的敷设，总等电位箱和局部等位箱的安装，并为弱电系统提供独立的接地端子。
弱电智能化承包人负责所有本工程承包围的管线、线槽、设备和系统的工作接地、保护接地及其它接地线的敷设。
2、大楼各门的施工承包人接口界面：有门禁系统控制的门，大楼各门的施工承包人须根据弱电承包人提供锁的尺寸和安装要求，负责锁的开孔、收口和抹面，并配合安装。
弱电智能化承包人负责门禁系统设备采购、安装、线路敷设、接线和调试。
3、弱电与空调专业接口界面：①、空调专业承包人负责承包围的空调机组控制柜、新风机组控制柜、送/排风机控制箱、潜污泵、生活水泵控制箱、热力站和变频器等设备的安装，并根据招标文件要求在控制箱提供独立的无源接线端子（24V）供弱电承包人驳接，并配合弱电智能化承包人安装与调试。
弱电智能化承包人负责从上述控制箱的接线端子或接口进行驳接，并负责从控制箱至DDC 控制器等设备的管线敷设和接线工作。
②、空调专业承包人负责承包围通风空调系统上各类风阀和水阀的采购及安装，各类调节阀电动执行器为BAS 提供0-24V 或4-20mA的模拟控制信号，水阀电动执行器提供0-10V或4-20mA 的模拟反馈信号。
总承包人负责为所有必须控制的调节阀提供电源并负责管线敷设与接线，弱电智能化承包人负责从DDC 箱至个控制设备的管线敷设及接线。
弱电工程施工界面划分汇总表我们在做智能化弱电工程的时候经常遇到施工界面的问题，与各个施工方的界面如何区分？今天汇总一下，对每一个从业人员都有用，可以参考，不一定那么准确，修改就可以使用。
正文：施工界面划分系统名称施工界面划分序号1 综合布线系统外线进线接入部分、进线机房光纤交接箱等设备由各个运营商负责建设；由进线机房至楼层分线箱的光纤及楼层分线箱、楼层分线箱至多媒体布线箱的光纤由智能化承包单位负责。
楼内内综合布线点位由智能化施工单位负责穿线、面板及面板内模块安装。
2 IP电话系统；外网接入由当地运营商负责，系统设备和管线的供应、安装、调试由智能化承包单位负责。
3 计算机网络系统计算机网络接入由当地运营商负责，楼内网络建设及无线覆盖由智能化承包单位负责。
4 有线电视及网络电视有线电视进线由广电负责，楼内分支由智能化承包单位负责。
5 酒店管理系统系统平台建设及调试由智能化承包单位负责。
6 视频监控系统系统设备和管线的供应、安装、调试由智能化承包单位负责。
7 门禁管理系统系统设备和管线的供应、安装、调试由智能化承包单位负责。
8 入侵报警和紧急求助系系统设备和管线的供应、安装、调试由智能化承包单位负责。
统9 电子巡更系统系统设备和管线的供应、安装、调试由智能化承包单位负责。
10 停车场管理系统系统设备和管线的供应、安装、调试由智能化承包单位负责。
11 无线对讲系统系统设备和管线的供应、安装、调试由智能化承包单位负责。
12 电梯五方通话系统线缆的供应、安装由智能化承包单位负责。
13 信息发布系统系统设备和管线的供应、安装、调试由智能化承包单位负责。
系统设备和管线的供应、安装、调试由智能化承包单位负责。
14 背景音乐及消防应急广播系统15 会议音视频系统系统设备和管线的供应、安装、调试由智能化承包单位负责。
16 楼宇自控系统系统设备和管线、桥架的供应、安装、调试由智能化承包单位负责。
17 能源计量系统系统其他设备和线缆的供应、安装、调试由智能化承包单位负责。
总包工程内容：1、在主体结构施工前智能化工程施工单位没有确定，总包单位在主体结构施工阶段负责按智能建筑工程施工图纸预埋电工套管及穿外墙套管预埋和封堵，二次配管及开槽修补。
2、弱电桥架及穿弱电井孔洞封堵、入户单元弱电箱由总包单位施工；总承包单位负责接地网和接地干线的敷设，总等电位箱和分等位箱的供货及安装，并为智能化系统提供独立的接线端及接地点。
3、负责安装消防控制室内静电地板、空调、防尘处理、防雷、接地、桥架供应、安装。
4、总承包单位负责设备基础（智能化专业承包单位需提供设备基础的尺寸、预留螺栓孔洞的位置，及负责基础减震、二次灌浆等工作）。
5、提供施工临时电源、加工场地及库房用地（工地内）；总承包单位应配合智能化工程的调试及竣工验收。
6、智能照明工程相关内容。
智能化工程内容：一、总则负责和四大运营商的对接工作，跟踪四大运营商驳点到广场地下一层机房跟进协调工作，负责施工前图纸的审查及深化工作，并对图纸不合理或缺失部分进行完善。
按照审查及完善后的图纸进行施工全部工程内容，同时根据《智能化综合图纸》对管线、设备安装进行复核；如有数据须接入当地公共安全系统，配合相关报验及评审；保证通过主管部门组织的工程验收；验收后配合物业要求接入物业管理系统平台。
1、负责本项目所有弱电专业（包含其它不在本承包范围内的有线电视工程、电讯工程、手机信号覆盖工程）深化审核工作，总体协调所有弱电专业的现场工作。
2、承包本项目以下工作，包括但不仅限于电视监控系统、入侵报警系统、出入口控制及电子巡查系统、设备管理系统、UPS供电系统、机房工程、背景音乐系统（如有）、可视对讲系统、电梯五方通话系统、无线对讲系统（如有）、综合布线系统等。
3、本承包范围内室内明配管(或者图纸上纳入范围的暗埋管)、金属软管、各类线缆、相关设备（甲供设备除外）、支吊架等的供应、安装、调试、移交、保修工作。
4、室外设备暗敷管道（弱电井到末端设备之间管道，含土方开挖、回填、夯实等工作），各类线缆、相关设备（甲供设备除外）、支架、设备基础等的供应、安装、调试、移交、保修工作。
附件九总承包工程与弱电智能化指定分包工程工作界面划分1.所有机电工程图纸上反映出的所有弱电智能化工程洞口留设由总承包人负责施工。
洞口封堵与洞口粗装饰工作由总承包人负责施工。
2.弱电智能化系统的电气配管（含穿引线）、接线盒等预留预埋工作由总承包人负责施工。
3.总承包人负责弱电智能化分包人的协调、配合工作，如：交叉作业（工序需经发包方书面确认）。
4.弱电智能化工程后置套管与预留孔洞之间的封堵由总承包人负责施工。
后置套管与弱电智能化工程管线之间的防火封堵由弱电智能化工程分包人负责施工。
5.总承包人按照雇主要求进行现场临时水、临时电接驳点合理布置，弱电智能化工程分包人根据总承包人/雇主提供的水源、电源接驳点，按照施工实际需要自行接驳。
6.对于开槽补洞的首次修补，由总包人完成；因预留错误导致的二次开孔开槽修补费用由总包人负责；因分包人施工错误导致的二次开孔开槽费用由分包人自行承担；如因设计原因导致的二次开孔开槽修补费用另行组织签证。
7.弱电智能化工程所涉及的各项检测及试验由弱电智能化工程分包人自行组织完成，工程资料的收集、编制、整理由弱电智能化工程分包人完成后报送总包进行统一归档。
总承包人需给弱电智能化工程分包人提供完整的资料编制要求。
8.弱电智能化工程分包人必须服从总承包人的安全管理，并与总承包人签订安全管理协议书，配备专职的安全管理人员。
总承包人对弱电智能化工程分包人有安全监管义务。
9.其他未尽之事宜详见招标文件有关部分，如某些条款与招标文件中相关条款有冲突，以标准要求高的条款为准，且解释权归雇主。
