C40纤维混凝土设计书

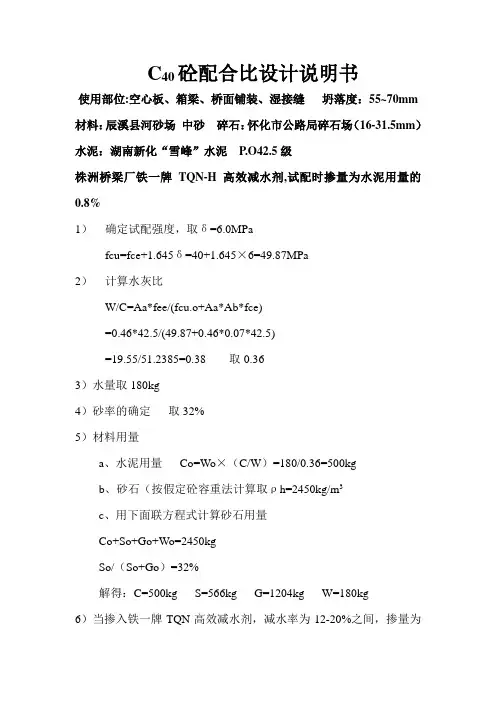

C40砼配合比设计说明书使用部位:空心板、箱梁、桥面铺装、湿接缝坍落度：55~70mm 材料：辰溪县河砂场中砂碎石：怀化市公路局碎石场（16-31.5mm）水泥：湖南新化“雪峰”水泥P.O42.5级株洲桥梁厂铁一牌TQN-H高效减水剂,试配时掺量为水泥用量的0.8%1）确定试配强度，取δ=6.0MPafcu=fce+1.645δ=40+1.645×6=49.87MPa2）计算水灰比W/C=Aa*fee/(fcu.o+Aa*Ab*fce)=0.46*42.5/(49.87+0.46*0.07*42.5)=19.55/51.2385=0.38 取0.363）水量取180kg4）砂率的确定取32%5）材料用量a、水泥用量Co=Wo×（C/W）=180/0.36=500kgb、砂石（按假定砼容重法计算取ρh=2450kg/m3c、用下面联方程式计算砂石用量Co+So+Go+Wo=2450kgSo/（So+Go）=32%解得：C=500kg S=566kg G=1204kg W=180kg6）当掺入铁一牌TQN高效减水剂，减水率为12-20%之间，掺量为水泥重量的0.3-1.0%，试配时，取减水率14%，掺量为水泥重量的0.8%则混凝土用水量m wa=m wo（1-β）=180×（1-14%）=155kgm c水泥=155/0.36=431kg7）砂率不变则S砂=（2450-431-155）*0.32=596kgG碎石=2450-431-155-596=1268kgF减水剂=431*0.8%=3.448kg8）掺量减水剂后每m3材料重量比为水泥：水：砂：碎石：减水剂=431:155:596:1268:3.448=1：0.36:1.38:2.94:0.0089）配合比的试拌与调整（a）试拌：按初步配合比，取0.035m3的材料用量进行试拌，各材料用量为：C=431×0.035=15.1kgS=596×0.035=20.8kgG=1268×0.035=44.4kgW=155×0.035=5.4kgF减水剂=3.448×0.035=0.121kg二关联配合比的确定1）为了便于比较，增加两个关联配合比，水灰比分别增加0.03和减少0.03，用水量不变，砂率不变，外加剂掺量不变0.8% 2）增加0.03，则水灰比为0.39，用水量不变W1=155kg C1水泥W/C=0.39 C1=W1/（W/C）=1155/0.39=397砂率不变32%3）假定砼容重法计算取ρh=2450kg/m3用下列方程式计算砂石用量C1+S1+G1+W1=2450kgS1/（S1+G1）=32%解得：C1=397kg S1=607kg G1=1291kg W1=155kgF减水剂=398×0.8%=3.184kg配合比为：C1：S1：G1：W1：F1=397:607:1291:155:3.176=1：1.53:3.25:0.39:0.0084）用量，取0.035m3的材料用量进行试拌5）各材料用量C1=397×0.035=13.9kgS1=607×0.035=21.2kgG1=1291×0.035=45.2kgW1=155×0.035=5.4kgF减水剂=3.176×0.035=0.111kg三、减少0.03，则水灰比为0.33，用水量不变W2=155kg，外加剂掺量不变0.8%1）C2水泥用量W/C=0.33 C2= C1=W1/（W/C）=155/0.33=470 砂率不变32%3）假定砼容重法计算取ρh=2450kg/m3用下列方程式计算砂石用量C2+S2+G2+W2=2450kgS2/（S2+G2）=32%解得：C2=470kg S2=584kg G2=1241kg W2=155kg F减水剂=470×0.8%=3.76kg配合比为：C2：S2：G2：W2：F2=470:584:1241:155:3.76=1：1.24:2.64:0.33:0.0084）用量，取0.035m3的材料用量进行试拌各材料用量C2=470×0.035=16.5kgS2=584×0.035=20.4kgG2=1241×0.035=43.4kgW2=155×0.035=5.4kgF减水剂=3.76×0.035=0.131kg四、待28天试配强度结果出来，再决定选用试验配合比。

中建商品混凝土天津有限公司C40混凝土配合比设计书（1）确定配制强度：fcu ，o ≥ƒcu，k ＋1.645σ=40+1.645×5=48.2MPa ，（2）计算水胶比： fce=53（实测水泥胶砂平均强度）×γf （粉煤灰影响系数）×γs （矿粉影响系数）=45.0MPaW/C=0.53×fce/( fcu ，o+0.20×0.53×fce)=0.53×45.0/(48.2+0.20×0.53×45.0)=0.45根据《普通混凝土配合比设计规程》JGJ55-2011并结合生产实际确定水灰比，取为0.45（3）计算理论用水量：根据塌落度确定理论用水量，M W0取224 kg/m 3M W1´=224×（1-20%）=180 kg/m 3（4）胶凝材料用量：M C0=M W1´/ (W/C)= 180/ 0.45=400 kg/m 3（5）外加剂用量：外加剂为博特聚羧酸减水剂,掺量为1.7%，则，M PC = M C0×1.7%=6.8kg（6）用水量确定：博特聚羧酸减水剂固含量为10%。

M W = M W1-M PC ×（1-10%）=180 -6.8×（1-10%）=174kg（7）粉煤灰用量：粉煤灰掺量取20%M FA = M C0×20%=400×20%=80kg（8）矿粉用量：矿粉掺量取30%M SF = M C0×30%=400×30%=120kg（9）水泥用量： M C = M C0- M SF - M FA =200kg（10）确定砂率：根据《普通混凝土配合比设计规程》JGJ55-2011并结合砂石的级配和施工经验确定砂率为43%（11）砂石用量（采用假定容积法）：假定该混凝土容重为2400kg/m 3,则有：MC +M FA +M W +M TM20+M G +M S +M PC =2400kgM S /(M S +M G )=43%则有：M S =782kg,M G =1037kg（12）确定C40混凝土初步配合比为： M W :M C :M FA :M SF :M S :M f :M PC =174: 200: 80: 120: 782: 1037: 6.8单位：kg/m 3。

``C40混凝土配合比设计书包工头队（10级土木9班）邬文锋、陈天楚、曹祖军、张雄目录C40混凝土配合比设计书 (3)一、设计背景 (3)二、设计目标 (3)三、所需测定项目及仪器设备 (4)（一）、测定项目 (4)（二）、所需仪器 (4)四、设计过程 (4)（一）、初步配合比计算 (4)（二）、调整后得出配合比 (6)五、所用材料清单 (7)六、附表 (8)混凝土最大水灰比和最小水泥用量限值 (8)混凝土强度标准差σ值 (8)塑性混凝土的用水量 (9)混凝土砂率选用表 (9)β） (10)粉煤灰取代水泥百分率（ce钢筋混凝土最大水胶比和最小胶凝材料用量（kg/m3) (10)碳化环境 (10)粉煤灰超量系数 (11)化学侵蚀环境 (11)C40混凝土配合比设计书一、设计背景该混凝土主要用于在建的高速客运专线高架桥桥墩的墩身。

该桥墩墩身一次性需浇筑的混凝土量约为350立方米左右。

要求的混凝土塌落度为180±20mm；新拌混凝土强度值以最接近试配强度值为最优，以最低造价成本，最简便的操作及成型工艺为佳。

现场施工材料为:粗骨料是江西省丰城段赣江产的卵石，最大粒径为25mm，粗骨料的表观密度为2600 kg/m3，堆积密度1600 kg/m3，紧密堆积密度为1680 kg/m3 ；细骨料是江西省南昌段赣江产的中砂，细骨料的表观密度为2620 kg/m3，堆积密度1610 kg/m3，紧密堆积密度为1700 kg/m3，细度模数为2.6；胶凝材料为水泥为PO 42.5级,密度为3100 kg/m3；可提供的化学外加剂为聚羧酸，减水率为28-30%；推荐参量为0.8～1.2%，含固量为22%；矿物外加剂为Ⅱ粉煤灰，密度为2100 kg/m3 。

二、设计目标（1）满足施工要求的配合比（2）最大限度的节约材料，降低造价成本三、所需测定项目及仪器设备（一）、测定项目1. 水泥净浆流动度（mm ） ≥2402. 硫酸钠含量（%） ≤10.03. Cl 离子含量（%） ≤0.24. 碱含量（Na2O+0.658K2O ）5. 减水率（%） ≥206. 含气量（%）7. 坍落度保留值8. 抗锈蚀性9. 收缩率比（%） ≤13510. 相对耐久性指标（%，200次） ≥80 11. 拌合物稠度 12. 表观密度13. 凝结时间 14. 泌水率 15. 立方体抗压强度 16. 抗折强度 17. 劈裂抗拉强度 18. 抗渗性能 19. 收缩值 20. 轴心抗压强度 21. 弹性模量 22. 抗裂性 23. 电通量 24. 抗冻性（二）、所需仪器磅秤（精确度50g ）,量筒（1L ）,拌铲，拌板，盛器，坍落筒及捣棒，钢尺，容量筒，台秤，振动台，试模，抹刀，压力试验机。

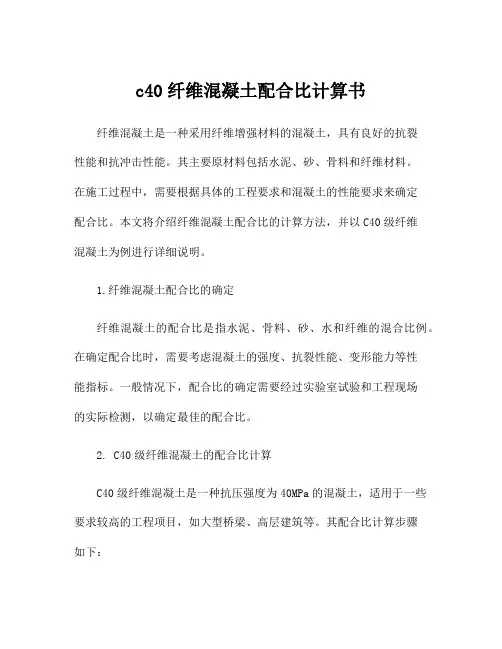

c40纤维混凝土配合比计算书纤维混凝土是一种采用纤维增强材料的混凝土，具有良好的抗裂性能和抗冲击性能。

其主要原材料包括水泥、砂、骨料和纤维材料。

在施工过程中，需要根据具体的工程要求和混凝土的性能要求来确定配合比。

本文将介绍纤维混凝土配合比的计算方法，并以C40级纤维混凝土为例进行详细说明。

1.纤维混凝土配合比的确定纤维混凝土的配合比是指水泥、骨料、砂、水和纤维的混合比例。

在确定配合比时，需要考虑混凝土的强度、抗裂性能、变形能力等性能指标。

一般情况下，配合比的确定需要经过实验室试验和工程现场的实际检测，以确定最佳的配合比。

2. C40级纤维混凝土的配合比计算C40级纤维混凝土是一种抗压强度为40MPa的混凝土，适用于一些要求较高的工程项目，如大型桥梁、高层建筑等。

其配合比计算步骤如下：步骤一：根据设计要求确定水泥用量。

一般情况下，C40级混凝土的水泥用量为380-420kg/m³。

步骤二：确定骨料和砂的配比。

根据混凝土的孔隙率和密实度要求，确定骨料和砂的用量和比例。

一般情况下，C40级混凝土的骨料用量为1500-1800kg/m³，砂用量为700-800kg/m³。

步骤三：确定水灰比。

水灰比是指混凝土中水和水泥的比例，对混凝土的性能有很大影响。

一般情况下，C40级混凝土的水灰比为0.4-0.5。

步骤四：确定纤维用量。

纤维混凝土需要添加一定比例的纤维材料，以提高混凝土的抗裂性能和抗冲击性能。

一般情况下，C40级纤维混凝土的纤维用量为1-2%。

步骤五：确定添加剂用量。

根据具体的工程要求和混凝土的性能要求，确定添加剂的用量和种类。

通过以上步骤计算得到C40级纤维混凝土的配合比，可以在实际施工过程中使用。

在实际施工过程中，需要对混凝土进行质量控制和检测，以确保混凝土的性能符合设计要求。

总之，纤维混凝土配合比的确定是一个复杂的过程，需要考虑多方面因素。

在实际工程应用中，需要根据具体的要求和条件，科学地确定配合比，以确保混凝土的性能符合设计要求。

C40砼配合比计算书一、设计说明：本合同段的空心板、支座、垫石、系梁、盖梁、柱、肋板、台帽、耳背墙等均采用C40砼。

据施工图纸和技术规范要求，对该配合比进行设计，通过对配合比和原材料的各项技术指标试验，确定该配合比所用的材料和最佳配合比例。

二、设计规程：1、《JGJ55-2011 普通砼配合比设计规程》2、《公路工程国内招标文件范本》（2003年版）3、《湖南邵坪高速公路设计文件及图纸》4、《JTG/TF50-2011公路桥涵施工技术规范》5、《JTGE42-2005公路工程集料试验规程》6、《JTGE30-2005公路工程水泥及水泥混凝土试验规程》三、设计要求：1、混凝土拌合物应该有良好的和易性，无显著的离析，泌水现象；2、拌合物坍落度为120mm-160mm;3、碎石的最大粒径4.75mm-31.5mm,符合连续级配；4、砼设计强度等级为C40，采用机械拌和；5、细集料为级配良好的Ⅱ区中砂；6、水为透明，洁净天然水。

四、原材料说明：1、砂：衡阳湘粤砂场Ⅱ区中砂，表观密度（g/cm³）：2.630 细度模数：2.9；2、碎石：新邵县秋明采石场生产的4.75～9.5mm、19～31.5mm、9.5-19mm三级混合料。

（掺配比例4.75～9.5mm 为:20%：9.5～19mm为30%：19～31.5mm为50%）表观密度（g/cm³）：2.666，空隙率：40.7%3、水泥：邵阳南方牌P.O42.5Mpa水泥；4、水：地下干净水；5、外加剂：北京新中岩聚羧酸系高性能减水剂；五、坍落度：C40配合比坍落度设计为：120mm-160mm。

六、砼配合比计算：1、确定混凝土试配强度fcu,o：设计要求混凝土强度为40MPa，根据现场施工条件及施工水平，取标准差δ=5.0MPa，混凝土配制强度为fcu,o=40+1.645*5=48.2 Mpa式中: f cu,o—--砼配制强度f cu,k—--砼立方体抗压强度标准值1.645—强度保证率为95%时的概率系数δ———强度标准差2、计算水灰比：w/c=a a*fce/(fcu,o+a a*a b*fce)=0.53*42.5/(48.2+0.53*0.2*42.5)=0.43式中：аɑ----回归系数，采用碎石取0.53аb----回归系数，采用碎石取0.20f ce—---42.5加入高效减水剂，调整W/C=0.353、选定用水量：根据坍落度数值及所用细集料为中砂,碎石最大粒径为31.5mm，选用混凝土用水量为200kg/m3。

混凝土配合比设计书强度等级:C40(泵送）水泥混凝土编制:审核:检验单位:***工程质量检测有限公司**高速公路**段**标工地试验室监理单位:************有限责任公司C40泵送混凝土配合比设计书一、设计要素1、设计依据（1）JGJ 55-2011《普通混凝土配合比设计规程》（2）JTG/T F50-2011《公路桥涵施工技术规范》（3）设计图纸2、设计技术指标及要求（1）设计强度等级C40，环境类别为Ⅰ类，环境作用等级为B级。

（2）设计坍落度180～220mm。

（3）水灰比≤0.55，最小胶凝材料用量300kg。

3、配合比使用的材料（1）水泥：采用台泥（英德）水泥有限公司（台泥牌）P.O42.5水泥，经试验各指标符合GB175-2007规范要求。

报告编号：**（2）砂：采用肇庆市河苑土石方工程有限公司（西江）中砂，经试验各指标符合JTG/T F50-2011 规范要求。

报告编号：**（3）碎石：采用清远清城区飞来峡白鹤汛石场有限公司5～25mm（掺配比例5-10mm:10-20mm=20%:80%）碎石，经试验各指标符合JTG/T F50-2011规范要求。

5-10mm报告编号：**、10-20mm报告编号：** （4）外加剂：采用山西鹏程建筑科技有限公司聚羧酸高性能减水剂(缓凝型），经试验各指标符合GB 8076-2008规范要求。

报告编号：**（5）粉煤灰：采用台山电厂F类Ⅱ级粉煤灰(掺量20%)。

（6）水：自来水，经试验各指标符合JGJ 63-2006规范要求。

报告编号：**二、拟用工程部位墩身、盖梁、基础及下部构造等。

1、确定基准配合比 （1）计算试配强度0cu f ，≥ k cu f ，＋1.645σ式中 0cu f ，—混凝土配制强度（MPa ）；k cu f ，—混凝土立方体抗压强度标准值（MPa ）； σ—混凝土强度标准差（MPa ）。

由上式计算试配强度为：0cu f ，= k cu f ，＋1.645σ=40+1.645×5=48.2MPa（2）计算水灰比W/B=ceb a 0cu cea f f f ⋅⋅+⋅ααα，式中a α、b α—回归系数；ce f —水泥28d 抗压强度实测值（MPa ）。

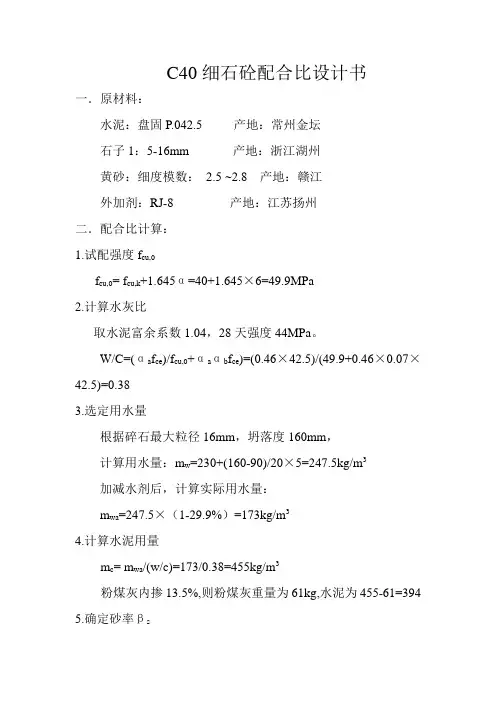

C40细石砼配合比设计书一．原材料：水泥：盘固P.042.5 产地：常州金坛石子1：5-16mm 产地：浙江湖州黄砂：细度模数：2.5 ~2.8 产地：赣江外加剂：RJ-8 产地：江苏扬州二．配合比计算：1.试配强度f cu,0f cu,0= f cu,k+1.645α=40+1.645×6=49.9MPa2.计算水灰比取水泥富余系数1.04，28天强度44MPa。

W/C=(αa f ce)/f cu,0+αaαb f ce)=(0.46×42.5)/(49.9+0.46×0.07×42.5)=0.383.选定用水量根据碎石最大粒径16mm，坍落度160mm，计算用水量：m w=230+(160-90)/20×5=247.5kg/m3加减水剂后，计算实际用水量：m wa=247.5×（1-29.9%）=173kg/m34.计算水泥用量m c= m wa/(w/c)=173/0.38=455kg/m3粉煤灰内掺13.5%,则粉煤灰重量为61kg,水泥为455-61=394 5.确定砂率βs根据碎石d max=16，水灰比W/C=0.38参考砂率选用表，确定βs=40.5%6.确定砂、石用量m s,m g采用固定容重法:m wa+ m c+m s+ m g=23507.确定试验室初步配合比水：水泥：砂：碎石：粉煤灰:外加剂(RJ-8)173：394：697：1025：61 : 6.548.进行对比试验以水灰比0.03为一个阶梯进行对比试验分析，确定三个对比配合比为：水：水泥：砂：碎石：粉煤灰:外加剂(RJ-8)A 173：356：730：1029：56: 5.97B 173：394：697：1025：61: 6.54C 173：427：645：1031：67: 7.16试验结果为：组别坍落度(mm) 7d强度(MPa) 28d强度(MPa)A 165 39.4 48.7B 170 44.7 53.6C 170 48.6 56.89.确定最终配合比根据对比试验结果可知，符合要求的经济合理的配比为B 组，即水：水泥：砂：碎石：粉煤灰:外加剂(RJ-8)173：394：697：1025：61 : 6.54C40细石砼配合比设计书无锡市众诚砼业有限公司。
