4.5MPa水泥混凝土配合比设计书

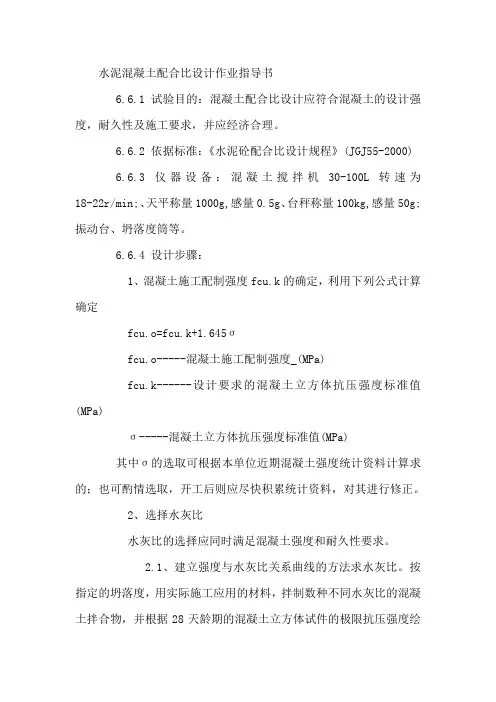

水泥混凝土配合比设计作业指导书6.6.1 试验目的：混凝土配合比设计应符合混凝土的设计强度，耐久性及施工要求，并应经济合理。

6.6.2 依据标准：《水泥砼配合比设计规程》(JGJ55-2000)6.6.3 仪器设备：混凝土搅拌机30-100L转速为18-22r/min;、天平称量1000g,感量0.5g、台秤称量100kg,感量50g;振动台、坍落度筒等。

6.6.4 设计步骤：1、混凝土施工配制强度fcu.k的确定，利用下列公式计算确定fcu.o=fcu.k+1.645σfcu.o-----混凝土施工配制强度_(MPa)fcu.k------设计要求的混凝土立方体抗压强度标准值(MPa)σ-----混凝土立方体抗压强度标准值(MPa)其中σ的选取可根据本单位近期混凝土强度统计资料计算求的；也可酌情选取，开工后则应尽快积累统计资料，对其进行修正。

2、选择水灰比水灰比的选择应同时满足混凝土强度和耐久性要求。

2.1、建立强度与水灰比关系曲线的方法求水灰比。

按指定的坍落度，用实际施工应用的材料，拌制数种不同水灰比的混凝土拌合物，并根据28天龄期的混凝土立方体试件的极限抗压强度绘制强度与水灰比的关系曲线，从曲线上查出混凝土施工配制强度相应的水灰比；2.2、混凝土强度等级小于C60时，混凝土水灰比可按下式计算W/C=αafce/fcu,o+αaαb fceαa αb------回归系数fce--------水泥28天抗压强度实测值(MPa)2.3、按耐久性要求规定的水灰比最大允许值确定该工程耐久性要求的水灰比。

2.4、按强度要求得出的水灰比应与按耐久性要求规定的水灰比相比较，取其较小值做为配合比的设计依据。

3、选择用水量根据所用的砂石情况和坍落度值，按各地区经验或按表选择用水量用水量选用值表（kg/m3）坍落度(mm) 碎石最大粒径（mm）20 40 63 8010-30 185 170 160 15030-50 195 180 170 16050-70 210 195 185 1754、确定最佳砂率4.1、按选定的水灰比和用水量计算近似的水泥用量，并按经验或可按表选取数种不同砂率，在保持水泥用量和其它条件相同的情况下，拌制混凝土拌合物，并测定其坍落度，其中坍落度最大的一种拌合所用的砂率，即为最佳砂率。

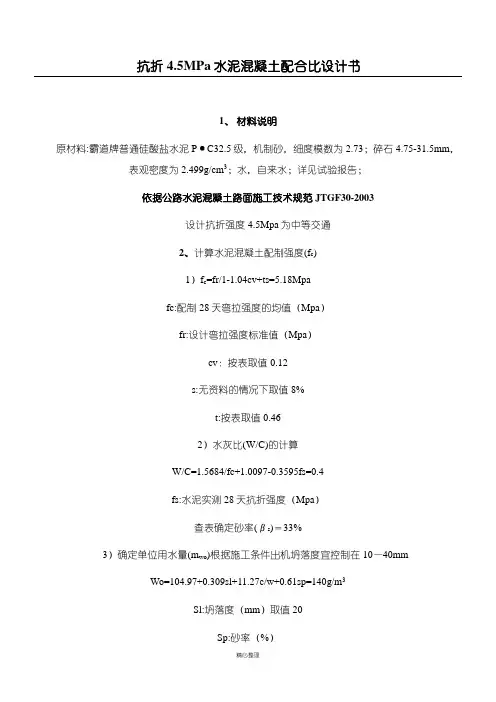

抗折 4 . 5 M P a水泥混凝土配合比设计书1、材料说明原材料 : 霸道牌普通硅酸盐水泥P· C32.5 级，机制砂，细度模数为 2.73；碎石4.75-31.5mm，表观密度为 2.499g/cm3；水，自来水；详见试验报告；依据公路水泥混凝土路面施工技术规范JTG F30-2003设计抗折强度 4.5Mpa 为中等交通2、计算水泥混凝土配制强度(f c)1） f c=fr/1-1.04cv+ts=5.18Mpafc:配制 28 天弯拉强度的均值（ Mpa）fr: 设计弯拉强度标准值（ Mpa）cv：按表取值 0.12s:无资料的情况下取值 8%t:按表取值 0.462）水灰比 (W/C) 的计算W/C=1.5684/fc+1.0097-0.3595fs=0.4fs:水泥实测 28 天抗折强度（ Mpa）查表确定砂率 (βs )＝ 33%3）确定单位用水量 (m wo)根据施工条件出机坍落度宜控制在10—40mm3Wo=104.97+0.309sl+11.27c/w+0.61sp=140g/mSl: 坍落度（ mm）取值 20Sp: 砂率（ %）C/w: 灰水比4）确定单位水泥用量 (m co)C0=(c/w)wo=3505）计算粗集料用量（ m go）、细集料用量（ m so）将上面的计算结果带入式中m co+m wo+m so+ m go＝ 2450βs＝m so÷（m so+ m go）×100砂（ m so）用量为 647 kg/m3，碎石（ m go）用量 1313 kg/m3；初步配合比为水泥：砂：碎石＝1：1.848：3.751水灰比＝ 0.43、调整工作性，提出基准配合比1）计算水泥混凝土试拌材料用量：按初步配合比试拌水泥混凝土拌和物30 L ，各种材料用量为：水泥＝ 10.5 kg水＝ 4.2 kg砂＝ 19.41kg碎石＝ 39.39 kg2）调整工作性按初步配合比拌制水泥混凝土拌和物，测定其粘聚性，保水性，坍落度。

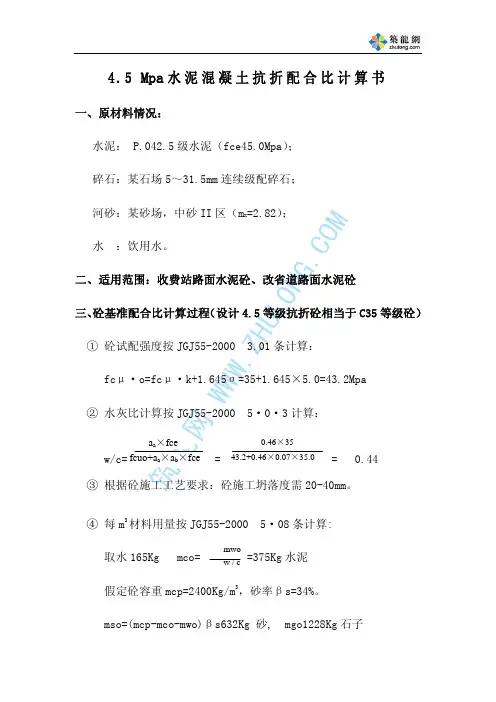

WW W.ZH UL ON G.CO M4.5 Mpa 水泥混凝土抗折配合比计算书一、原材料情况：水泥： P.042.5级水泥（fce45.0Mpa）； 碎石：某石场5～31.5mm 连续级配碎石； 河砂：某砂场，中砂II 区（m x =2.82）； 水 ：饮用水。

二、适用范围：收费站路面水泥砼、改省道路面水泥砼三、砼基准配合比计算过程（设计4.5等级抗折砼相当于C35等级砼）① 砼试配强度按JGJ55-2000 3.01条计算：fcμ·o=fcμ·k+1.645σ=35+1.645×5.0=43.2Mpa ② 水灰比计算按JGJ55-2000 5·0·3计算：③ 根据砼施工工艺要求：砼施工坍落度需20-40mm。

④ 每m 3材料用量按JGJ55-2000 5·08条计算:取水水泥假定砼容重mcp=2400Kg/m 3，砂率βs=34%。

mso=(mcp-mco-mwo)βs632Kg 砂, mgo1228Kg 石子筑WW W.ZH UL ON G.CO M⑤ 砼配合比：mco:mso:mgo:mwo =1.00:1.62:3.44:0.46 四、按JGJ55-2000 6·14条计算：① 以基准配合单位用水量不变，水灰比相对基准水灰比减少0.05=0.39。

水泥 , 砼假定容重mpc=2400Kg/m 3，砂率βs=32%。

砂 , mgo1232Kg 石子。

五、按条下调0.05水灰比：① 以基单位用水量不变，水灰比相对基准水灰比增加水泥, 砼假定容重mpc=2400Kg/m 3，砂率βs=36%。

③ mso=(mcp-mco-mwo) βs683Kg 砂 , mgo1215Kg 石子。

④ 砼配合比： mco:mso:mgo:mwo =1.00:2.03:3.61:0.49。

抗折4.5MPa水泥混凝土配合比设计书1、材料说明原材料:霸道牌普通硅酸盐水泥P·C32.5级，机制砂，细度模数为2.73；碎石4.75-31.5mm，表观密度为2.499g/cm3；水，自来水；详见试验报告；依据公路水泥混凝土路面施工技术规范JTGF30-2003设计抗折强度4.5Mpa为中等交通)2、计算水泥混凝土配制强度(fc1）f=fr/1-1.04cv+ts=5.18Mpacfc:配制28天弯拉强度的均值（Mpa）fr:设计弯拉强度标准值（Mpa）cv：按表取值0.12s:无资料的情况下取值8%t:按表取值0.462）水灰比(W/C)的计算W/C=1.5684/fc+1.0097-0.3595fs=0.4fs:水泥实测28天抗折强度（Mpa）)＝33%查表确定砂率(βs3）确定单位用水量(m)根据施工条件出机坍落度宜控制在10—40mmwoWo=104.97+0.309sl+11.27c/w+0.61sp=140g/m3Sl:坍落度（mm）取值20Sp:砂率（%）C/w:灰水比4）确定单位水泥用量(mco) C0=(c/w)wo=3505）计算粗集料用量（mgo ）、细集料用量（mso）将上面的计算结果带入式中mco +mwo+mso+mgo＝2450βs ＝mso÷（mso+mgo）×100砂（mso ）用量为647 kg/m3，碎石（mgo）用量1313 kg/m3；初步配合比为水泥：砂：碎石＝1：1.848：3.751水灰比＝0.43、调整工作性，提出基准配合比1）计算水泥混凝土试拌材料用量：按初步配合比试拌水泥混凝土拌和物30 L，各种材料用量为：水泥＝10.5 kg水＝4.2 kg砂＝19.41kg碎石＝39.39 kg2）调整工作性按初步配合比拌制水泥混凝土拌和物，测定其粘聚性，保水性，坍落度。

坍落度测定值为18mm，粘聚性和保水性良好，坍落度符合规范要求，在基准配合比的水灰比上下浮动0.03试配三种水灰比的试件。

抗折4.5MPa水泥混凝土配合比设计书1、材料说明原材料:霸道牌普通硅酸盐水泥P·C32.5级，机制砂，细度模数为2.73；碎石4.75-31.5mm，表观密度为2.499g/cm3；水，自来水；详见试验报告；依据公路水泥混凝土路面施工技术规范JTGF30-2003设计抗折强度4.5Mpa为中等交通2、计算水泥混凝土配制强度(fc)1）fc=fr/1-1.04cv+ts=5.18Mpafc:配制28天弯拉强度的均值（Mpa）fr:设计弯拉强度标准值（Mpa）cv：按表取值0.12s:无资料的情况下取值8%t:按表取值0.462）水灰比(W/C)的计算W/C=1.5684/fc+1.0097-0.3595fs=0.4fs:水泥实测28天抗折强度（Mpa）3）查表确定砂率(βs)＝33%4）确定单位用水量(mwo)根据施工条件出机坍落度宜控制在10—40mmWo=104.97+0.309sl+11.27c/w+0.61sp=140g/m3Sl:坍落度（mm）取值20Sp:砂率（%）C/w:灰水比4）确定单位水泥用量(mco)C0=(c/w)wo=3505）计算粗集料用量（mgo）、细集料用量（mso）将上面的计算结果带入式中mco+mwo+mso+mgo＝2450βs＝mso÷（mso+mgo）×100砂（mso）用量为647kg/m3，碎石（mgo）用量1313kg/m3；初步配合比为水泥：砂：碎石＝1：1.848：3.751水灰比＝0.43、调整工作性，提出基准配合比1）计算水泥混凝土试拌材料用量：按初步配合比试拌水泥混凝土拌和物30L，各种材料用量为：水泥＝10.5kg水＝4.2kg砂＝19.41kg碎石＝39.39kg2）调整工作性按初步配合比拌制水泥混凝土拌和物，测定其粘聚性，保水性，坍落度。

坍落度测定值为18mm，粘聚性和保水性良好，坍落度符合规范要求，在基准配合比的水灰比上下浮动0.03试配三种水灰比的试件。

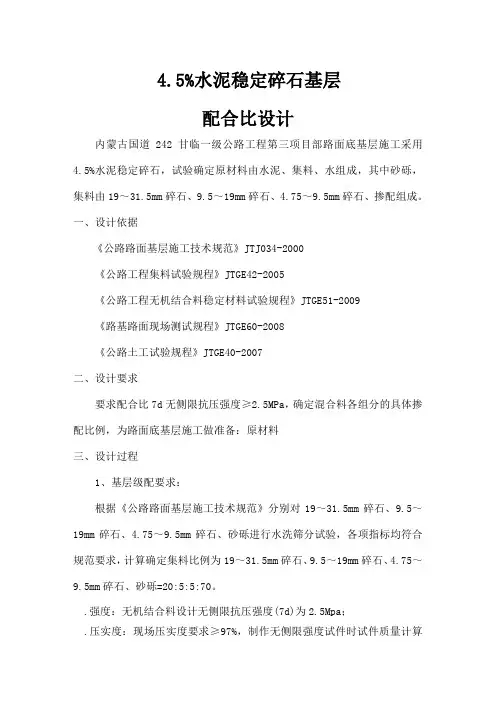

4.5%水泥稳定碎石基层配合比设计内蒙古国道242甘临一级公路工程第三项目部路面底基层施工采用4.5%水泥稳定碎石，试验确定原材料由水泥、集料、水组成，其中砂砾，集料由19～31.5mm碎石、9.5～19mm碎石、4.75～9.5mm碎石、掺配组成。

一、设计依据《公路路面基层施工技术规范》JTJ034-2000《公路工程集料试验规程》JTGE42-2005《公路工程无机结合料稳定材料试验规程》JTGE51-2009《路基路面现场测试规程》JTGE60-2008《公路土工试验规程》JTGE40-2007二、设计要求要求配合比7d无侧限抗压强度≥2.5MPa，确定混合料各组分的具体掺配比例，为路面底基层施工做准备：原材料三、设计过程1、基层级配要求：根据《公路路面基层施工技术规范》分别对19～31.5mm碎石、9.5～19mm碎石、4.75～9.5mm碎石、砂砾进行水洗筛分试验，各项指标均符合规范要求，计算确定集料比例为19～31.5mm碎石、9.5～19mm碎石、4.75～9.5mm碎石、砂砾=20:5:5:70。

.强度：无机结合料设计无侧限抗压强度(7d)为2.5Mpa；.压实度：现场压实度要求≥97%，制作无侧限强度试件时试件质量计算按97%控制；3.材料要求：粗细集料集料规格：19～31.5mm碎石、9.5～19mm碎石、4.75～9.5mm碎石、天然砂砾厂地：富山碎石场水：地下水级配：符合招标文件要求；压碎值：＜26%；针片状含量：≤20%；塑性指数：＜9%；②水泥：矿渣硅酸盐水泥，产地包钢冀东方水泥厂规格型号:P.S-B32.5缓凝3天胶砂强度：≥11Mpa28天胶砂强度：32.5~35.0Mpa；初凝时间：≥3小时；终凝时间：≥6小时；细度：≤10%；安定性：必须合格。

4、确定配合比根据设计要求，在满足设计强度的基础上限制水泥用量，选取最经济的一组配合比作为施工配合比，试定以下五组配合比：3、水泥稳定碎石重型击实试验本试验采用重型击实法，击实筒的规格为φ152×120mm,击实层数3层，锤击次数为98次/层。

黑嘉公路逊克至逊克界段改建工程A1合同段水泥混凝土面层配合比验证报告黑嘉公路C1监理办路面用水泥混凝土配合比设计一、设计题目：路面用混凝土配合比设计二、设计资料：设计弯拉强度f r ＝4.5MPa。

满足三轴式混凝土摊铺整平机工作，要求混凝土拌和物坍落度为15mm。

公路所在地区属严寒地区。

水泥：黑河黑龙P.O42.5水泥28d抗折强度为7.7 Mpa、28d抗压强度为52.5Mpa细集料：黑龙江江砂，表观密度ρS= 2.730 g/cm3细度模数M x= 2.62含泥量0.6 %粗集料：卫东石场碎石碎石类型：火成岩表观密度ρG= 2.630 g/cm3；针片状含量7.2 %试验结果符合连续级配4.75-31.5mm水：饮用水。

原材料的各项指标均满足规范要求，可进行配合比设计。

三、设计步骤本工程为二级公路，取样本数量为20组，查表4.1.2.1，t取0.24；查表4.1.2.2，Cv取0.13；根据标段提供以往施工的20组试验记录并计算得S＝0.032。

f c ＝f r /（1－1.04Cv）+ ts＝4.5/（1－1.04×0.13）+ 0.24×0.032＝5.2111．水灰比的确定W/C＝1.5684/（f c＋1.0097－0.3595f s）＝1.5684/（5.211＋1.0097－0.3595×7.7）＝0.45满足耐久性及抗冻性的要求。

2．确定砂率该标面层混凝土用砂细度模数为2.62，查规范表4.1.4，砂率应取33%。

考虑到该标施工工艺为软做抗滑槽，取砂率为34%。

3．确定用水量根据三辊轴式混凝土摊铺整平机的施工要求，混凝土的坍落度为10～30mm，取坍落度为15 mm。

W0＝104.97＋0.309SI＋11.27×(C/W)＋0.61Sp＝104.97＋0.309×15＋11.27×1/0.45＋0.61×34＝155.4kg4．确定水泥用量C0＝W0/（W / C）＝155.4/0.45＝345.3水泥取350，满足规范表4.1.2－6的要求。

检验报告委托单位：市大东建筑总公司检测项目： 4.5Mpa路面混凝土配合比设计报告日期：2014年7月18日中心实验室名称：呼伦贝尔市公路勘测规划设计有限公司中心实验室地址：呼伦贝尔市海拉尔区扎兰屯路71号邮编：021008：（0470）3998512水泥混凝土路面抗弯拉强度4.5MPa配合比设计书一、材料说明：原材料: 水泥采用海拉尔蒙西复合硅酸盐（P.C 32.5）水泥；砂采用海拉尔河砂场中砂，细度模数为 2.87，表观密度为2.496g/cm3；碎石采用哈克南碎石场（ 4.75-31.5mm）合成级配，其中：碎石10-20mm 掺量为40%，20-40mm 掺量为60%；水采用自来水；原材料检测详见试验报告。

编制依据：《公路水泥混凝土路面施工技术规》JTGF30-2003及《公路水泥混凝土路面设计规》JTGD40-2002，设计抗折强度 4.5Mpa中等交通。

二、计算水泥混凝土配制强度(fc)1）fc=fr/1-1.04cv+ts=4.5/1-1.04ⅹ0.15+0.46ⅹ8%=5.12MpaFc-配制28 天弯拉强度的均值（Mpa）Fr-设计弯拉强度标准值（Mpa）cv-按表取值0.15s-无资料的情况下取值8%t- 按表取值0.462）水灰比(W/C)的计算W/C=1.5684/（fc+1.0097-0.3595fs）= 0.44 Fs-水泥实测28 天抗折强度（Mpa）3）查表确定砂率(βs )＝34%4）确定单位用水量(mwo)根据施工条件出机坍落度宜控制在10―50mm查表mwo =170 kg/m35）确定单位水泥用量(mco)C0=(c/w)wo=170/0.44=386 kg/m36）计算粗集料用量（mgo）、细集料用量（mso）将上面的计算结果带入式中mco+mwo+mso+ mgo＝2450βs＝mso÷（mso+ mgo）×100砂（mso）用量为644 kg/m3，碎石（mgo）用量1250 kg/m3；(1)初步配合比为:水泥：碎石：砂＝386：1250:644:＝1：3.24：1.67水灰比＝0.4 4(2)调整工作性，提出基准配合比1）计算水泥混凝土试拌材料用量：按初步配合比试拌水泥混凝土拌和物30 L各种材料用量为：水泥＝386ⅹ0.03= 11.58 kg水＝170ⅹ0.03=5.1kg砂＝644ⅹ0.03= 19.32 kg碎石＝1250ⅹ0.03= 37.50 kg2）调整工作性按初步配合比拌制水泥混凝土拌和物，测定其粘聚性，保水性，坍落度。

路面用水泥混凝土配合比设计一、设计依据1、《公路工程水泥及水泥混凝土试验规程》JTGE30-20052、《公路水泥混凝土路面施工技术规范》（JTGF30-2003）二、设计资料设计弯拉强度f r=4.5Mpa，要求混凝土拌合物坍落度为:30~60mm。

1、水泥：河南省太阳石水泥集团有限公司28d抗折强度为7.2Mpa、28d抗压强度为55.3Mpa2、细集料：南阳白河砂场河砂表观密度ρs=2.524g/cm3细度模数M X=2.90含泥量1.4%3、粗集料：荥阳福存石料厂4、水：饮用水三、配合比的设计与计算：1、计算配置28天弯拉强度值：据规范JTGF30-2003路面砼配合比设计规程，弯拉强度样本标准偏差s取0.675Mpa，保证率系数t取值0.56，变异系数c v取0.15。

f c=f r/(1-1.04c v)+ts=4.5/(1—1.04*0.15）+0.56*0.675=5.7Mpaf c—配置28d弯拉强度的均值f r—设计弯拉强度标准差2、计算适配强度f cu,o根据《普通混凝土配合比设计规程》（JGJ55-2000），取δ=5则f cu,o=f cu,k+1.645*δ=30+1.645*5=38.23Mpaf cu,o—混凝土配置强度f cu,k—混凝土立方体抗压强度标准值δ—混凝土强度标准差3、计算水灰比W/C：W/C=1.5684/(f c+1.0097-0.3595*f s)=0.38f s为水泥实测抗折强度，f c为配置28d弯拉强度的均值4、根据集料种类和适宜坍落度，计算单位用水量：Wo=104.97+0.309S L+11.27C/W+0.61S P≈174选用坍落度SL为50mm；选用砂率S P为39%Wo—不掺外加剂与掺和料混凝土的单位用水量掺入外加剂的混凝土单位用水量为：Wow=Wo(1-β/100)≈125Wow—掺外加剂与掺和料混凝土的单位用水量5、计算水泥用量：Co=（C/W)*Wow≈329Co—单位水泥用量C/W—灰水比6、计算每立方米砼集料用量：[采用重量法计算，假定容重为2274kg/m3(不加减水剂)]Co+Wo+Mg+Ms=2274Mg+Ms=2274-329-125=1820Ms=1820*39%=710Mg1=(1820-710)*15%=266Mg2=(1820-710)*60%=666Mg3=(1820-710)*25%=278Co—单位水泥用量Wo—不掺外加剂与掺和料混凝土的单位用水量Ms—单位砂用量Mg1—单位5-10mm石子用量Mg2—单位10-20mm石子用量Mg3—单位16-31.5mm石子用量外加剂掺量为1%，每立方米用量为3.29kg/m37、确定基准配合比为：水泥：砂：碎石：水：外加剂=329：710：1110：125：3.29 8、试验记录详见配合比设计报告表，强度数据如下表9、基准配合比符合要求，采用配合比即为：水泥：砂：碎石：水：外加剂=329：710：1110：125：3.29四、每立方米混凝土碱含量根据《公路桥涵施工技术规范》（JTG/TF50-2011）,对由外加剂带入混凝土的碱含量应进行控制。

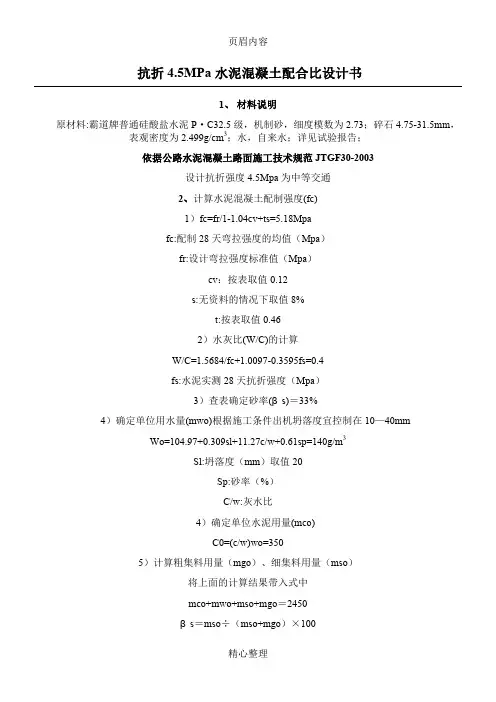

抗折4.5MPa水泥混凝土配合比设计书1、材料说明原材料：霸道牌普通硅酸盐水泥P • C32.5级，机制砂，细度模数为 2.73; 碎石4.75-31.5mm,表观密度为2.499g/cm3;水，自来水；详见试验报告；依据公路水泥混凝土路面施工技术规范JTG F30-2003设计抗折强度4.5Mpa为中等交通2、计算水泥混凝土配制强度（f c）1）f c=fr/1-1.04cv+ts=5.18Mpafc:配制28天弯拉强度的均值（Mpa）fr:设计弯拉强度标准值（Mpa）cv:按表取值0.12s:无资料的情况下取值8%t:按表取值0.462）水灰比（W/C）的计算W/C=1.5684/fc+1.0097-0.3595fs=0.4fs:水泥实测28天抗折强度（Mpa）3）查表确定砂率（B s ）= 33%4）确定单位用水量（m w。

）根据施工条件出机坍落度宜控制在10—40mm Wo=104.97+0.309sl+11.27c/w+0.61sp=140g/mSI:坍落度（mm）取值20Sp:砂率（%）C/w:灰水比4）确定单位水泥用量（m co）C0=（c/w）wo=3505）计算粗集料用量（m go）、细集料用量（m so）将上面的计算结果带入式中m co+m wo+m so+ m go= 2450B s= m so*（m so+ m go）x 100砂（m so）用量为647 kg/m3，碎石（m go）用量1313 kg/m3；初步配合比为水泥：砂：碎石 =1 : 1.848 : 3.751水灰比=0.43、调整工作性，提出基准配合比1）计算水泥混凝土试拌材料用量：按初步配合比试拌水泥混凝土拌和物30 L ,各种材料用量为:水泥=10.5 kg水=4.2 kg砂=19.41kg碎石=39.39 kg调整工作性按初步配合比拌制水泥混凝土拌和物，测定其粘聚性，保水性，坍落度。

坍落度测定值为18mm，粘聚性和保水性良好，坍落度符合规范要求，在基准配合比的水灰比上下浮动0.03试配三种水灰比的试件。

F4.5混凝土配合比设计书
工程名称：XXXXXX工程
施工单位：XXXXX工程有限公司
路面工程面层为f4.5抗折混凝土，依据《水泥混凝土路面施工技术规范》(JTG F30-2003)
《水泥混凝土路面施工技术规范》 JTG F30-2003
《公路工程水泥及水泥混凝土试验规程》JTG E30-2005
《普通混凝土配合比设计规程》JGJ55-2011
《公路工程集料试验规程》JTG E42-2005
1、混凝土强度等级：f4.5
2、设计坍落度要求：10-30mm
五、验证配合比：
1、确定混凝土试配强度为5.21MPa
2、水灰比为：w/c=0.46。

配合比为水泥：砂：碎石：水=420:777:1118:175混凝土配合比验证试验结果后附。

六、结果分析：
经验证，此混凝土选定配合比（水泥：砂：碎石：水=420:777:1118:175），实测坍落度为20mm，和易性良好，实测表观密度为2378Kg/m3，28d抗折强度达到试配强度的118%。

各项所检指标符合设计及规范要求。

编制人：
编制日期：2013年4月22日。

抗折4.5MPa水泥混凝土配合比设计书1、材料说明原材料: 霸道牌普通硅酸盐水泥P·C32.5级，机制砂，细度模数为2.73；碎石4.75-31.5mm，表观密度为2.499g/cm3；水，自来水；详见试验报告；依据公路水泥混凝土路面施工技术规范JTG F30-2003设计抗折强度4.5Mpa为中等交通)2、计算水泥混凝土配制强度(fc1） f=fr/1-1.04cv+ts=5.18Mpacfc:配制28天弯拉强度的均值（Mpa）fr:设计弯拉强度标准值（Mpa）cv：按表取值0.12s: 无资料的情况下取值8%t: 按表取值0.462）水灰比(W/C)的计算W/C=1.5684/fc+1.0097-0.3595fs=0.4fs:水泥实测28天抗折强度（Mpa）)＝ 33%查表确定砂率(βs3）确定单位用水量(m)根据施工条件出机坍落度宜控制在10—40mmwoWo=104.97+0.309sl+11.27c/w+0.61sp=140g/m3Sl: 坍落度（mm）取值20Sp: 砂率（%）C/w: 灰水比4）确定单位水泥用量(m co ) C0=(c/w)wo=3505）计算粗集料用量（m go ）、细集料用量（m so ） 将上面的计算结果带入式中 m co +m wo +m so + m go ＝2450 βs ＝m so ÷（m so + m go ）×100砂（m so ）用量为647 kg/m 3，碎石（m go ）用量1313 kg/m 3； 初步配合比为 水泥：砂：碎石 ＝ 1 ：1.848 ：3.751 水灰比 ＝0.4 3、调整工作性，提出基准配合比 1）计算水泥混凝土试拌材料用量：按初步配合比试拌水泥混凝土拌和物 30 L ，各种材料用量为： 水泥 ＝ 10.5 kg 水 ＝ 4.2 kg 砂 ＝ 19.41kg 碎石 ＝ 39.39 kg 2）调整工作性按初步配合比拌制水泥混凝土拌和物，测定其粘聚性，保水性，坍落度。

路面混凝土配合比计算书一、配制混凝土所用材料1、水泥——采用赤峰远航水泥有限责任公司生产的强度等级为42.5Mpa的普通硅酸盐水泥，已检各项指标合格。

2、碎石——采用雁峰碎石厂生产的碎石，按4.75—16碎石占35%，16—31.5mm碎石占65%的比例掺配，混合料经筛分试验，符合4.75—37.5mm连续级配要求，碎石的各项指标已检合格。

3、砂——采用京峰砂场河砂，属中砂，细度模数Mx＝3.0，其它各项指标已检合格。

4、水——采用工地饮用水。

5、减水济——采用北京慕湖外加剂有限公司生产的UNF—5型高效减水剂，掺量为水泥用量的0.75%。

二、确定混凝土的配制强度(fcu,o)设计要求混凝土强度fr=4.5Mpa，查表混凝土样本数为3时，保证率系数t为0.72，混凝土弯拉强度变异系数c v取0.1，砼弯拉强度的样本标准差S为0.16Mpa(n=3)fc＝fr/(1－1.04c v)＋ts＝4.5÷(1－1.04×0.1)＋0.72×0.16＝5.14Mpa三、计算混凝土水灰比(W/C)1、根据集料的类型计算水灰比W/C＝1. 5684/(fc＋1.0097－0.3595fs)＝1. 5648÷(5.14＋1.0097－0.3595×6.5)＝0.412、根据混凝土所处环境条件及其强度和耐久性要求，所以将水灰比减小2%，采用水灰比0.39。

四、选定单位用水量(m wо)经查《公路水泥混凝土路面施工技术规范》JTG F30—2003版：表4.1.4确定砂率S P＝36%；经查表坍落度(S L)要求30—50mm，取值40mm。

Wo＝104.97＋0.309S L＋11.27C/W＋0.61S P＝104.97＋0.309×40＋11.27×2.57＋0.61×36＝168kg/m3经查《公路水泥混凝土路面施工技术规范》JTG F30—2003版确定最大单位用水量不宜大于160 kg/ m3，因此经过查表，确定单位用水量为150 kg/ m3。

P O42 5水泥设计低标配合比参考设计计算配一、设计与施工要求在进行MRW混凝土配合比设计前，设计与施工要求，具体有如下几点：（1）混凝土强度等级；（2）混凝土抗渗等级（3）混凝土坍落度。

其中（1）、（2）是结构要求，（3）是施工要求，混凝土坍落度根据施工条件确定：a) 商品混凝土运到现场泵送，一般控制出机坍落度在18-22cm,送到现场泵送前12-16cm(以现场坍落度为准)。

b) 现场搅拌泵送混凝土，一般控制出机坍落度在14-18cm之间。

c) 现场搅拌非泵送混凝土，一般控制出机坍落度在6-10cm之间。

d) 高强泵送混凝土（如C50以上泵送混凝土），一般控制泵送时坍落度在16-20cm之间。

根据不同施工季节、强度要求、施工要求等因素，确定MRW的不同选型：MRW(缓凝型)，夏季（>20C）施工，大体积混凝土（厚度>1m）。

MRW(早强型)，春、秋季（0-20C）施工。

MRW(防冻型)，冬季（-15~+4C）施工。

MRW(高性能型)，高强混凝土（C45以上）使用。

也可以用MRW(普通型)与各种化学外加剂双掺实现上述各种功能，满足使用要求。

二、混凝土的原材料1．水泥原则上，MRW可掺入硅酸盐水泥、普通硅酸水泥、矿渣水泥、火山灰水泥和粉煤灰水泥等五大水泥中使用，但从工程质量出发，更适应于32.5强度等级以上的硅酸盐水泥、普通硅酸盐水泥和矿渣水泥。

所采用水泥必须符合国家标准。

2．砂其种类和品质应符合普通混凝土用砂质量标准（JCJ52）。

对MRW膨胀防水混凝土，通常宜选用中砂，细度模数在2.6-3.2，且含泥量必须控制在3％以下。

3．石应符合普通混凝土用碎石或卵石质量标准（JGJ53），通常粒径取2.0cm、3.2cm两种级配石子，且含泥量控制在1％以内。

4．膨胀防水剂MRWMRW系列产品均应满足防水剂国际JC474－1999各项指标要求，对每一种特定型号MRW，还必须满足特定功能之要求。

4.5mpa水泥路面混凝土等级4.5MPa水泥路面混凝土等级是指一种具有高强度、高耐磨性、高耐久性和低维护要求的混凝土路面等级。

以下是详细说明：一、定义和特点4.5MPa水泥路面混凝土采用高强度水泥、粗骨料、细骨料和外加剂等原材料，通过合理的配合比和严格的施工工艺制造而成。

该等级混凝土具有以下特点：1．高强度：4.5MPa水泥路面混凝土等级的抗压强度达到45MPa 以上，具有较高的承载能力和耐久性，能够适应重载交通和长时间使用。

2．高耐磨性：该等级混凝土路面具有高耐磨性，能够抵抗车辆轮胎的摩擦和磨损，保持路面的平整度和外观。

3．高耐久性：4.5MPa水泥路面混凝土等级具有较高的耐久性，能够抵抗自然环境和化学腐蚀的影响，保持路面的完整性和使用性能。

4．低维护要求：该等级混凝土路面的维护要求较低，只需进行日常清洁和定期检查，不需要频繁的维修和更换。

二、原材料和配合比4.5MPa水泥路面混凝土等级的原材料主要包括高强度水泥、粗骨料、细骨料和外加剂等。

其中，高强度水泥是制造高强度混凝土的关键材料，能够提供足够的强度和耐久性。

粗骨料和细骨料则能够提供良好的承载能力和耐磨性。

外加剂则能够改善混凝土的工作性能和耐久性。

配合比是制造4.5MPa水泥路面混凝土等级的关键参数之一，需要根据原材料的性能和设计要求进行合理配合。

一般来说，高强度水泥是主要的胶凝材料，粗骨料和细骨料则根据设计要求进行配合，外加剂则能够改善混凝土的工作性能和耐久性。

三、施工工艺4.5MPa水泥路面混凝土等级的施工工艺主要包括以下步骤：1．准备工作：在施工前，需要对施工场地进行清理和平整，并对混凝土路面进行放样和模板安装等准备工作。

2．搅拌：将原材料按照配合比进行搅拌，搅拌时间应该足够，以确保混凝土混合均匀。

3．运输：将搅拌好的混凝土运输到施工场地，确保运输过程中不出现离析和分层等现象。

4．摊铺：将混凝土倒入模板内，用刮板刮平，确保路面的平整度和厚度。

4.5MPa水泥混凝土配合比设计书抗折4.5M P a水泥混凝土配合比设计书1、材料说明原材料: 霸道牌普通硅酸盐水泥P·C32.5级，机制砂，细度模数为2.73；碎石4.75-31.5mm，表观密度为2.499g/cm3；水，自来水；详见试验报告；依据公路水泥混凝土路面施工技术规范JTG F30-2003设计抗折强度4.5Mpa为中等交通2、计算水泥混凝土配制强度(f c)1）f c=fr/1-1.04cv+ts=5.18Mpafc:配制28天弯拉强度的均值（Mpa）fr:设计弯拉强度标准值（Mpa）cv：按表取值0.12s: 无资料的情况下取值8%t: 按表取值0.462）水灰比(W/C)的计算W/C=1.5684/fc+1.0097-0.3595fs=0.4fs:水泥实测28天抗折强度（Mpa）查表确定砂率(βs )＝33%3）确定单位用水量(m wo)根据施工条件出机坍落度宜控制在10—40mm Wo=104.97+0.309sl+11.27c/w+0.61sp=140g/m3 Sl: 坍落度（mm）取值20Sp: 砂率（%）C/w: 灰水比4）确定单位水泥用量(m co)C0=(c/w)wo=3505）计算粗集料用量（m go）、细集料用量（m so）将上面的计算结果带入式中m co+m wo+m so+ m go＝2450βs＝m so÷（m so+ m go）×100砂（m so）用量为647 kg/m3，碎石（m go）用量1313 kg/m3；初步配合比为水泥：砂：碎石＝ 1 ：1.848 ：3.751水灰比＝0.43、调整工作性，提出基准配合比1）计算水泥混凝土试拌材料用量：按初步配合比试拌水泥混凝土拌和物30 L ，各种材料用量为：水泥＝10.5 kg水＝4.2 kg砂＝19.41kg碎石＝39.39 kg2）调整工作性按初步配合比拌制水泥混凝土拌和物，测定其粘聚性，保水性，坍落度。

承包单位：
合 同 段：监理单位： 本表编号：
水泥混凝土配合比设计
安徽省交通建设有限责任公司
A6标抚州博信公路工程监理有限公司
承包单位：
合 同 段：监理单位： 本表编号：
抚州博信公路工程监理有限公司安徽省交通建设有限责任公司
A6标
承包单位：
合 同 段：监理单位： 本表编号：
抚州博信公路工程监理有限公司安徽省交通建设有限责任公司
A6标
承包单位：
合 同 段：监理单位： 本表编号：
抚州博信公路工程监理有限公司安徽省交通建设有限责任公司
A6标
承包单位：
合 同 段：监理单位： 本表编号：
抚州博信公路工程监理有限公司安徽省交通建设有限责任公司
A6标
承包单位：
合 同 段：监理单位： 本表编号：
抚州博信公路工程监理有限公司安徽省交通建设有限责任公司
A6标。
