脑电图学

脑电图（EEG）检测脑电图（Electroencephalogram，简称EEG）是一种用来检测脑电活动的技术，通过在头皮上放置电极，并记录脑部神经元的电活动，可以获取大脑的电信号。

脑电图检测是一项重要的神经科学研究工具，广泛应用于临床诊断、医学研究以及脑机接口等领域。

一、脑电图检测原理脑电图检测基于神经元的电活动。

脑部神经细胞之间的电流流动产生的微弱电位变化可以通过放置在头皮上的电极测量到。

脑电图检测通常通过放置多个电极以记录大脑各个区域的电活动，并将这些电活动显示在一张脑电图上。

脑电图的信号可以分解为不同频率的谱带，例如阿尔法波、贝塔波、theta波和delta波等，这些波段反映了大脑在不同状态下的电活动。

二、脑电图检测应用1. 临床诊断：脑电图检测在癫痫、睡眠障碍、脑死亡和脑损伤等疾病的诊断中起着重要的作用。

例如，在癫痫发作时，脑电图会显示出异常的电活动模式，有助于诊断和监测病情。

2. 医学研究：脑电图检测被广泛应用于神经科学的研究中，如研究大脑认知功能、情绪调节、意识状态等。

通过对不同任务下的脑电图进行分析，可以揭示脑部活动与行为之间的关系，深入理解大脑的功能机制。

3. 脑机接口：脑电图检测作为一种非侵入性的技术，被用于开发脑机接口系统。

脑机接口系统可以将脑电图信号转化为控制指令，实现与外部设备的交互。

这项技术对于残疾人士的康复和辅助生活有着巨大的潜力。

三、脑电图检测的优势和限制脑电图检测具有以下几个优势：1. 非侵入性：脑电图检测只需在头皮上放置电极，无需手术侵入，不会对患者造成伤害。

2. 高时序分辨率：脑电图可以记录脑电活动的时间变化，具有较高的时序分辨率，能够捕捉到短暂的脑电活动。

然而，脑电图检测也存在一些限制：1. 空间分辨率较低：脑电图在记录大脑活动时的空间分辨率较低，无法提供详细的脑部结构信息。

2. 信号受干扰：脑电图信号容易受到外界电磁干扰和肌肉运动的影响，可能降低信号的清晰度。

简单说说脑电图（上篇）强调一下，本文开头讲的原理、导联组合、脑电极性以及电场等，可能会让大家觉得枯燥无味又晦涩难懂。

但这正是脑电图的理论基础，不搞懂这些，就无法真正看懂脑电图，就不能忽悠别人而只能被别人忽悠。

基本原理要说脑电图，首先得简单了解脑电图的原理。

脑电图根据电极放置于颅内或颅外，可分为头皮电极脑电图、颅内电极脑电图。

这里讲的是大家经常接触到的头皮电极脑电图。

脑电图跟心电图、肌电图一样，是利用仪器来记录电活动。

头皮电极脑电图是从头皮上将脑部的自发性电活动加以放大记录而获得的图形。

脑电信号经过放大器（因为脑电信号非常微弱，为 mv 或uv 级别，而且得经过颅骨和头皮的衰减，所以需要经过数百万倍的放大才能显示出来）、滤波器（减少干扰）最后形成我们所看到的图形。

敏感性与走纸速度先吐槽一下：本来以为敏感性与走纸速度很容易说明白，等到写的时候突然发现不知道如何说清楚，大家可结合以往的心电图知识来理解。

我们先来回顾一下心电图。

要注意的是，平时大家都知道心电图两条纵线间（1 mm）表示，那是因为走纸速度为 25 mm/s。

也就是说每过 1s 心电图纸走了 25 mm。

同样的，当标准电压 1mv = 10 mm 时，两条横线间（1 mm）表示。

脑电图也是同样的道理。

脑电图一般采用的走纸速度为（走纸速度对应的是横轴）30 mm/s，也就是说 30 mm = 1s。

而脑电图的敏感性（纵轴）单位为 uv/mm，敏感性一般采用的是 10uv/mm，也就是说 1 mm = 10uv。

一般心电图横向纵向都有格子，而且走纸速度以及敏感性都是按照固定标准来的。

反正横轴 1 小格就是，纵轴 1 小格就是。

但是脑电图一般都是没画格子的，走纸速度和敏感性会根据实际情况调整。

但是大家也别急，正规的脑电图右下角都会有个标尺（类似地图上的比例尺），标尺就是为了说明其走纸速度及敏感性。

文字太多，把大家都绕晕了。

还是看图吧。

也有的是这样表示的：无论如何，总归会通过标尺告诉你横轴多长是 1s，纵轴多长是多少uv。

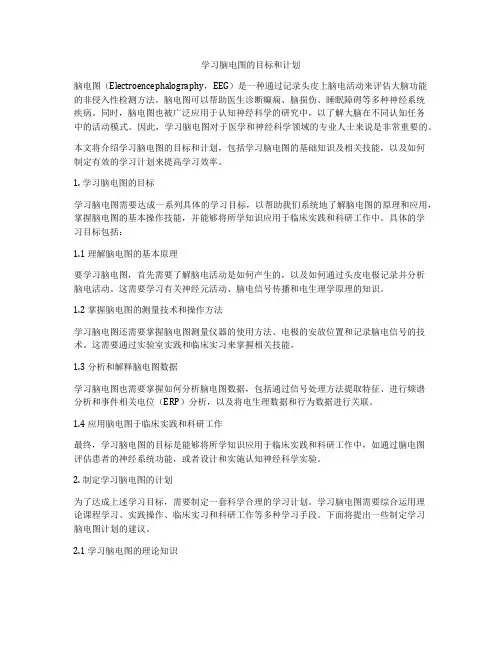

学习脑电图的目标和计划脑电图（Electroencephalography，EEG）是一种通过记录头皮上脑电活动来评估大脑功能的非侵入性检测方法。

脑电图可以帮助医生诊断癫痫、脑损伤、睡眠障碍等多种神经系统疾病。

同时，脑电图也被广泛应用于认知神经科学的研究中，以了解大脑在不同认知任务中的活动模式。

因此，学习脑电图对于医学和神经科学领域的专业人士来说是非常重要的。

本文将介绍学习脑电图的目标和计划，包括学习脑电图的基础知识及相关技能，以及如何制定有效的学习计划来提高学习效率。

1. 学习脑电图的目标学习脑电图需要达成一系列具体的学习目标，以帮助我们系统地了解脑电图的原理和应用，掌握脑电图的基本操作技能，并能够将所学知识应用于临床实践和科研工作中。

具体的学习目标包括：1.1 理解脑电图的基本原理要学习脑电图，首先需要了解脑电活动是如何产生的，以及如何通过头皮电极记录并分析脑电活动。

这需要学习有关神经元活动、脑电信号传播和电生理学原理的知识。

1.2 掌握脑电图的测量技术和操作方法学习脑电图还需要掌握脑电图测量仪器的使用方法、电极的安放位置和记录脑电信号的技术。

这需要通过实验室实践和临床实习来掌握相关技能。

1.3 分析和解释脑电图数据学习脑电图也需要掌握如何分析脑电图数据，包括通过信号处理方法提取特征、进行频谱分析和事件相关电位（ERP）分析，以及将电生理数据和行为数据进行关联。

1.4 应用脑电图于临床实践和科研工作最终，学习脑电图的目标是能够将所学知识应用于临床实践和科研工作中，如通过脑电图评估患者的神经系统功能，或者设计和实施认知神经科学实验。

2. 制定学习脑电图的计划为了达成上述学习目标，需要制定一套科学合理的学习计划。

学习脑电图需要综合运用理论课程学习、实践操作、临床实习和科研工作等多种学习手段。

下面将提出一些制定学习脑电图计划的建议。

2.1 学习脑电图的理论知识学习脑电图的第一步是掌握脑电图的基础理论知识。

神经科学研究中的脑电图分析技术脑电图（Electroencephalogram，简称EEG）是一种测量脑电活动的非侵入性技术，通过记录头皮上的电位变化来反映大脑活动的电信号。

脑电图分析技术是神经科学研究中的重要工具，它能够帮助研究人员了解脑电活动的特征，揭示与大脑功能相关的信息。

脑电图分析技术可以用于研究大脑的生理状态、认知活动以及各种神经精神疾病的评估和诊断。

下面将介绍几种常见的脑电图分析技术：1. 频谱分析频谱分析是一种将脑电信号分解成频谱成分的方法。

通过采用傅里叶变换等数学方法，将时域上的脑电信号转换为频域上的信号，可以获得不同频率的脑电活动成分。

频谱分析可以揭示脑电的频率特征，例如α波、β波、θ波等。

这些波段的变化与大脑不同状态下的活动有关，并且在一些神经精神疾病如焦虑、抑郁等方面也有研究价值。

2. 事件相关脑电势（Event-Related Potentials，简称ERP）ERP分析是通过记录脑电图来检测与特定事件相关的脑电反应。

在ERP实验中，参与者被要求完成某种任务，例如观看视觉刺激、执行认知任务等。

通过平均记录的脑电信号，可以找到在特定时间段内与刺激相关的脑电响应。

常见的ERP成分有P300、N400等，这些成分对于揭示大脑的认知过程和信息处理非常有用。

3. 连续性分析连续性分析是一种用来研究脑电信号之间关系的方法。

它通过计算不同脑区之间的相干性、相位耦合等指标，来揭示不同脑区的功能连接和网络关系。

连续性分析可以帮助我们理解大脑各个区域之间的信息传递过程，并且对于研究大脑网络在健康和疾病状态下的改变非常有意义。

4. 时空分析时空分析是将脑电信号在时间和空间上进行综合分析的方法，旨在解析脑电活动的时空分布和时序特征。

通过使用独立成分分析、源空间分析等技术，可以将脑电信号转换为更容易理解和解释的形式，进一步研究大脑的功能和结构。

时空分析能够提供关于大脑活动的更详细信息，有助于探索大脑的复杂动态过程。

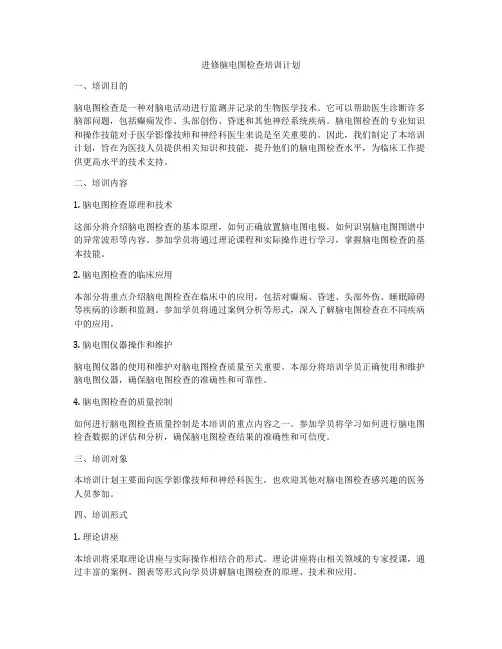

进修脑电图检查培训计划一、培训目的脑电图检查是一种对脑电活动进行监测并记录的生物医学技术。

它可以帮助医生诊断许多脑部问题，包括癫痫发作、头部创伤、昏迷和其他神经系统疾病。

脑电图检查的专业知识和操作技能对于医学影像技师和神经科医生来说是至关重要的。

因此，我们制定了本培训计划，旨在为医技人员提供相关知识和技能，提升他们的脑电图检查水平，为临床工作提供更高水平的技术支持。

二、培训内容1. 脑电图检查原理和技术这部分将介绍脑电图检查的基本原理，如何正确放置脑电图电极，如何识别脑电图图谱中的异常波形等内容。

参加学员将通过理论课程和实际操作进行学习，掌握脑电图检查的基本技能。

2. 脑电图检查的临床应用本部分将重点介绍脑电图检查在临床中的应用，包括对癫痫、昏迷、头部外伤、睡眠障碍等疾病的诊断和监测。

参加学员将通过案例分析等形式，深入了解脑电图检查在不同疾病中的应用。

3. 脑电图仪器操作和维护脑电图仪器的使用和维护对脑电图检查质量至关重要。

本部分将培训学员正确使用和维护脑电图仪器，确保脑电图检查的准确性和可靠性。

4. 脑电图检查的质量控制如何进行脑电图检查质量控制是本培训的重点内容之一。

参加学员将学习如何进行脑电图检查数据的评估和分析，确保脑电图检查结果的准确性和可信度。

三、培训对象本培训计划主要面向医学影像技师和神经科医生，也欢迎其他对脑电图检查感兴趣的医务人员参加。

四、培训形式1. 理论讲座本培训将采取理论讲座与实际操作相结合的形式。

理论讲座将由相关领域的专家授课，通过丰富的案例、图表等形式向学员讲解脑电图检查的原理、技术和应用。

2. 实际操作本培训将设置脑电图检查的模拟实验室，参加学员将有机会通过实际操作掌握脑电图检查的基本技能。

教师将现场指导，确保参加学员能够熟练操作脑电图仪器。

3. 病例讨论本培训将通过病例讨论的形式，引导学员分析真实病例中的脑电图检查数据，加深对脑电图检查在临床中的应用。

学员将通过病例讨论，提高诊断能力和解决实际问题的能力。

脑电图electroencephalogram 河南科技大学第一附属医院神经内科一:原理脑电图的基本原理（一）基本概念将大脑细胞群的自发性、节律性电活动所产生与临近部位的5-100微伏电位差用电极加以引导接入放大和记录装置,放大100-200万倍，以脑细胞电活动的电位为纵轴,时间为横轴,记录或显示的电位一时间关系曲线,就是脑电图。

不管是哪一类型的脑电图仪，至少包括有输入、放大、调节、记录/显示、电源等五大部分。

脑电图的基本特征有周期、频率、振幅（波幅）、波形和位相.周期:一个波从它离开基线到返回基线所需的时间称为周期或称为1周波，其计算单位为毫秒(1秒以内为短程；1－3秒为中程；3－10秒为长程）。

频率：每秒出现的周波数，分为4个频率带（δ频率带：3。

5/s以下；θ频率带：4～7.5/s；α频率带:8~13/s；β频率带：13/s以上）.以周/秒(c/s)表示。

振幅：一个波由波顶到波基底线的垂直距离，其计算单位为微伏（25微伏以下为低波幅；25－75微伏为中波幅；75－100微伏为高波幅；100微伏以上为极高波幅）.波形：即波的形状（安静、闭目和清醒状态下的波形:正弦波或类正弦波、半弧状波、锯齿波、后头部孤立性慢波、复合波与多形波；睡眠状态时的脑波：驼峰波：又称顶尖波.在浅睡期出现；睡眠纺锤波：又称σ节律，12—14Hz的波.在中睡期出现）。

位相：一个波由基线向上、下偏转便产生位相,向上为负相,向下为正相（正常人中除额部与顶枕之间位相常相反外，在同侧半球其他部位前后(或左右）两个导联之间出现位相倒置是应属于异常）。

脑电图的频率,从0.5～30Hz是为目前普遍使用于临床的频率范围（脑电图仪常用的有16导、24导、32导;滤除高于30Hz或60Hz以上的高频信号,因一般的脑电图有用信号在30Hz以下；滤除低频信号，降低低频干扰(呼吸、动作等）的影响，通过选择时间常数来限定和滤除低频信号。

常用0。

1秒和0。
