三相异步电动机的哪七种调速方式

三相异步电动机调速方法有几种
在工业生产中，三相异步电动机是一种常见的电动机类型，它广泛应用于各种
机械设备中。

而电动机的调速方法对于生产效率和设备性能有着重要的影响。

本文将介绍三相异步电动机的几种常见调速方法。

第一种调速方法是电压调制调速。

电压调制调速是通过改变电动机的供电电压
来实现调速的方法。

当电动机的供电电压发生变化时，电动机的转速也会相应地发生变化。

这种调速方法简单易行，成本较低，但调速范围有限，且调速精度较低。

第二种调速方法是频率调制调速。

频率调制调速是通过改变电动机的供电频率
来实现调速的方法。

当电动机的供电频率发生变化时，电动机的转速也会相应地发生变化。

这种调速方法调速范围广，调速精度高，但设备成本较高，且需要专门的变频器设备。

第三种调速方法是极数变换调速。

极数变换调速是通过改变电动机的极数来实
现调速的方法。

当电动机的极数发生变化时，电动机的转速也会相应地发生变化。

这种调速方法调速范围广，调速精度高，但需要专门设计的多极电动机，成本较高。

除了以上三种常见的调速方法外，还有一些其他的调速方法，如机械变速调速、电流调制调速等。

每种调速方法都有其适用的场景和特点，需要根据具体的生产需求和设备要求来选择合适的调速方法。

总的来说，三相异步电动机有多种调速方法可供选择，每种方法都有其独特的
优势和局限性。

在实际应用中，需要根据具体的情况来选择最适合的调速方法，以提高生产效率和设备性能。

希望本文介绍的内容对您有所帮助。

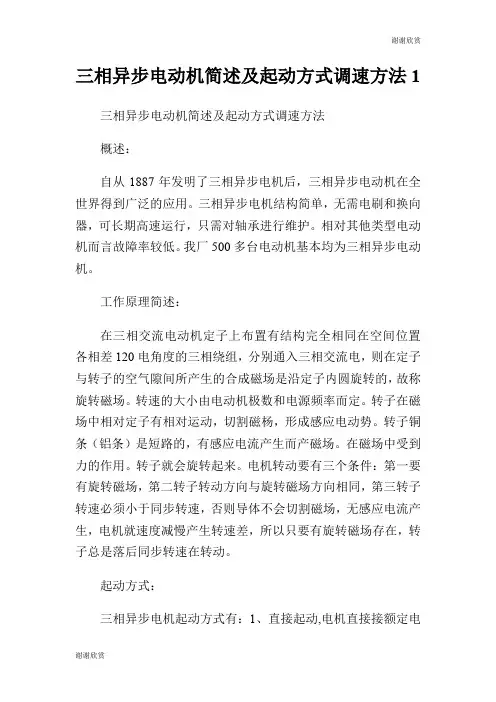

三相异步电动机简述及起动方式调速方法1 三相异步电动机简述及起动方式调速方法概述：自从1887年发明了三相异步电机后，三相异步电动机在全世界得到广泛的应用。

三相异步电机结构简单，无需电刷和换向器，可长期高速运行，只需对轴承进行维护。

相对其他类型电动机而言故障率较低。

我厂500多台电动机基本均为三相异步电动机。

工作原理简述：在三相交流电动机定子上布置有结构完全相同在空间位置各相差120电角度的三相绕组，分别通入三相交流电，则在定子与转子的空气隙间所产生的合成磁场是沿定子内圆旋转的，故称旋转磁场。

转速的大小由电动机极数和电源频率而定。

转子在磁场中相对定子有相对运动，切割磁杨，形成感应电动势。

转子铜条（铝条）是短路的，有感应电流产生而产磁场。

在磁场中受到力的作用。

转子就会旋转起来。

电机转动要有三个条件：第一要有旋转磁场，第二转子转动方向与旋转磁场方向相同，第三转子转速必须小于同步转速，否则导体不会切割磁场，无感应电流产生，电机就速度减慢产生转速差，所以只要有旋转磁场存在，转子总是落后同步转速在转动。

起动方式：三相异步电机起动方式有：1、直接起动,电机直接接额定电压起动。

2、降压起动: (1)定子串电抗降压起动; (2)星形三角形启动器起动; (3)软起动器起动; (4)用自耦变压器起动。

（5）转子绕线式电机采用转子绕组接电阻分段起动（或碱液水电阻起动），转子绕组接频敏变阻器起动两种方式。

3、变频起动及分段变频起动。

直接起动:直接起动是最好的起动方式之一，它是将电动机的定子绕组直接接入额定电压起动，因此也称为全压起动。

全压起动具有起动转矩大、起动时间短、起动设备简单、操作方便、易于维护、投资省、设备故障率低等优点。

为了能够利用这些优点，目前设计制造的笼型感应电动机都按全压起动时的冲击力矩与发热条件来考虑其机械强度与热稳定性。

所以，只要被拖动的设备能够承受全压起动的冲击力矩，起动引起的压降不超过允许值，就应该选择全压起动的方式。

浅谈三相异步电动机的几种调速方法发表时间：2015-09-22T14:17:24.733Z 来源：《电力设备》第01期供稿作者：秦为惠[导读] 中国神华神东煤炭集团公司在调速的过程中，涉及到一定的能耗问题。

其中高效调速和低效调速方式是两种比较常见的调速形式，但是二者之间的差异相对较大。

秦为惠（中国神华神东煤炭集团公司 719315）摘要：在电动机机器设备应用的过程中，三相异步电动机是比较常见的机械类型。

但是从使用的过程中可以看出，三相异步电动机只有不断进行调速，才能够保证电动机运行的高效性。

三相异步电动机在应用的过程中，如果调速方式得到了改进和完善，通常情况下就可以直接达到省电的标准，符合可持续发展的基本要求。

本文中，笔者主要对三相异步电动机的调速方式进行深入介绍和分析，仅供参考。

关键词：三相异步电动机；调速方法；变频器在电动机应用的过程中，变频器调速设备是比较常见的辅助设备类型。

在使用的过程中，可以有效地提升三相异步电动机的使用性能，可见，这两种设备共同应用极大地提升了三相异步电动机的发展前景。

在对三相异步电动机进行调速的过程中，在提升电动机工作性能的基础上，也存在着一定的缺陷性。

接下来，笔者就对这一电动机类型进行深入介绍和分析，希望能够给相关的电动机应用工作人员提供借鉴和参考。

1.常用三相异步电动机的调速方法研究在使用三相异步电动机的过程中，必然会涉及到各种不同类型的调速方式，其中比较典型的就是变极对数，定子调压，定子变频等等。

在调速的过程中，涉及到一定的能耗问题。

其中高效调速和低效调速方式是两种比较常见的调速形式，但是二者之间的差异相对较大。

对于高效调速来说，指针的转差率保持不变，并不会出现损耗。

对于多速电动机以及变频调速来说，主要采用的是串级调速的形式。

在调速的过程中，如果出现了转差损耗的现象，则说明采用的是低效调速的形式。

其中，比较典型的就是转子串电阻调速方法，能量的消耗量相对较低。

另外，电磁离合器，液力耦合器等设备都需要进行调速。

三相电机七种调速方式一、变极对数调速方法这种调速方法是用改变定子绕组的接红方式来改变笼型电动机定子极对数达到调速目的，特点如下：具有较硬的机械特性，稳定性良好；无转差损耗，效率高；接线简单、控制方便、价格低；有级调速，级差较大，不能获得平滑调速；可以与调压调速、电磁转差离合器配合使用，获得较高效率的平滑调速特性。

本方法适用于不需要无级调速的生产机械，如金属切削机床、升降机、起重设备、风机、水泵等。

二、变频调速方法变频调速是改变电动机定子电源的频率，从而改变其同步转速的调速方法。

变频调速系统主要设备是提供变频电源的变频器，变频器可分成交流－直流－交流变频器和交流－交流变频器两大类，目前国内大都使用交－直－交变频器。

其特点：效率高，调速过程中没有附加损耗；应用范围广，可用于笼型异步电动机；调速范围大，特性硬，精度高；技术复杂，造价高，维护检修困难。

本方法适用于要求精度高、调速性能较好场合。

三、串级调速方法串级调速是指绕线式电动机转子回路中串入可调节的附加电势来改变电动机的转差，达到调速的目的。

大部分转差功率被串入的附加电势所吸收，再利用产生附加的装置，把吸收的转差功率返回电网或转换能量加以利用。

根据转差功率吸收利用方式，串级调速可分为电机串级调速、机械串级调速及晶闸管串级调速形式，多采用晶闸管串级调速，其特点为：可将调速过程中的转差损耗回馈到电网或生产机械上，效率较高；装置容量与调速范围成正比，投资省，适用于调速范围在额定转速70－90的生产机械上；调速装置故障时可以切换至全速运行，避免停产；晶闸管串级调速功率因数偏低，谐波影响较大。

本方法适合于风机、水泵及轧钢机、矿井提升机、挤压机上使用。

四、绕线式电动机转子串电阻调速方法绕线式异步电动机转子串入附加电阻，使电动机的转差率加大，电动机在较低的转速下运行。

串入的电阻越大，电动机的转速越低。

此方法设备简单，控制方便，但转差功率以发热的形式消耗在电阻上。

三相电机七种调速方式一、变极对数调速方法这种调速方法是用改变定子绕组的接红方式来改变笼型电动机定子极对数达到调速目的，特点如下：具有较硬的机械特性，稳定性良好；无转差损耗，效率高；接线简单、控制方便、价格低；有级调速，级差较大，不能获得平滑调速；可以与调压调速、电磁转差离合器配合使用，获得较高效率的平滑调速特性。

本方法适用于不需要无级调速的生产机械，如金属切削机床、升降机、起重设备、风机、水泵等。

二、变频调速方法变频调速是改变电动机定子电源的频率，从而改变其同步转速的调速方法。

变频调速系统主要设备是提供变频电源的变频器，变频器可分成交流－直流－交流变频器和交流－交流变频器两大类，目前国内大都使用交－直－交变频器。

其特点：效率高，调速过程中没有附加损耗；应用范围广，可用于笼型异步电动机；调速范围大，特性硬，精度高；技术复杂，造价高，维护检修困难。

本方法适用于要求精度高、调速性能较好场合。

三、串级调速方法串级调速是指绕线式电动机转子回路中串入可调节的附加电势来改变电动机的转差，达到调速的目的。

大部分转差功率被串入的附加电势所吸收，再利用产生附加的装置，把吸收的转差功率返回电网或转换能量加以利用。

根据转差功率吸收利用方式，串级调速可分为电机串级调速、机械串级调速及晶闸管串级调速形式，多采用晶闸管串级调速，其特点为：可将调速过程中的转差损耗回馈到电网或生产机械上，效率较高；装置容量与调速范围成正比，投资省，适用于调速范围在额定转速70－90的生产机械上；调速装置故障时可以切换至全速运行，避免停产；晶闸管串级调速功率因数偏低，谐波影响较大。

本方法适合于风机、水泵及轧钢机、矿井提升机、挤压机上使用。

四、绕线式电动机转子串电阻调速方法绕线式异步电动机转子串入附加电阻，使电动机的转差率加大，电动机在较低的转速下运行。

串入的电阻越大，电动机的转速越低。

此方法设备简单，控制方便，但转差功率以发热的形式消耗在电阻上。

三相异步电动机的几种调速方式一、手动控制调速手动控制是一种最普遍的三相异步电动机调速方式。

它依靠加装变压器、电阻器或多脉冲变压器等器件，调节其输入电压、输入频率或输出电压，从而在一定范围内实现电动机的速度调节。

手动控制调速简单易行，但需要对其进行操作并且无法在一定时间内快速响应，因此其调速效果难以满足大功率调速应用的需求。

二、电压型调速又称为调压调速，它利用晶闸管、继电器等智能控制器调节电动机供电输入电压或输出电压，控制电动机转速。

这种调速方式具有精度高、响应快的优点，而且兼容性好，可实现精细调节。

三、频率型调速频率型调速是运用变频器将变频器输入电源的固定频率变换为可调的变频电源，并通过变频器控制电动机转速。

变频器能够调节电动机速度，实现电机无极调速，从而应用广泛。

此外，特别适用于中低速大扭矩的电动机。

四、矢量控制调速矢量控制调速又称为磁场定向控制调速。

它是一种高精度、高响应速度的调速方式，它利用磁场定向技术，利用电机开机后的瞬态响应，精确测量电机位置并控制电机转速。

与其它调速方式相比，矢量控制调速能够实现缓启动、粘滑保护，并且可以自动调整电磁场大小和角度，实现高速、高精度的调速。

五、惯量调节法惯量调节法是利用电动机惯性和输出转矩的反比关系控制电动机转速的，通常应用于重载起动场景中的电动机调速。

它适用于一些运行要求高的场合，在某些情况下，可达到更好的调速效果，但一般不适用于低速调节。

六、PWM调速PWM调速广泛应用于三相异步电动机调速中，它结合了电压调速和频率调速的优点，而且具有成本低、可靠性高等优点。

PWM调速采用高频脉冲宽度调制技术，调节输出电压的宽度，从而控制电动机转速。

PWM调速还可以实现过流保护、欠压保护等，应用性强。

以上为六种三相异步电动机的调速方式，每种调速方式都有其适用的场合。

根据实际应用需求，选择合适的调速方式可以实现电动机稳定、高效的工作。

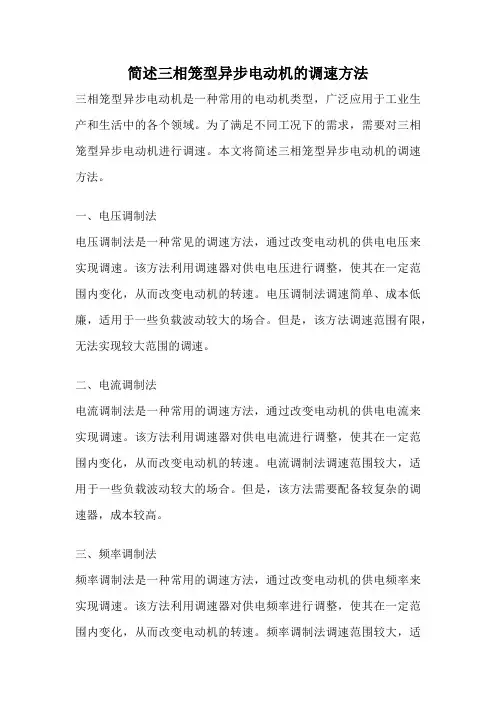

简述三相笼型异步电动机的调速方法三相笼型异步电动机是一种常用的电动机类型，广泛应用于工业生产和生活中的各个领域。

为了满足不同工况下的需求，需要对三相笼型异步电动机进行调速。

本文将简述三相笼型异步电动机的调速方法。

一、电压调制法电压调制法是一种常见的调速方法，通过改变电动机的供电电压来实现调速。

该方法利用调速器对供电电压进行调整，使其在一定范围内变化，从而改变电动机的转速。

电压调制法调速简单、成本低廉，适用于一些负载波动较大的场合。

但是，该方法调速范围有限，无法实现较大范围的调速。

二、电流调制法电流调制法是一种常用的调速方法，通过改变电动机的供电电流来实现调速。

该方法利用调速器对供电电流进行调整，使其在一定范围内变化，从而改变电动机的转速。

电流调制法调速范围较大，适用于一些负载波动较大的场合。

但是，该方法需要配备较复杂的调速器，成本较高。

三、频率调制法频率调制法是一种常用的调速方法，通过改变电动机的供电频率来实现调速。

该方法利用调速器对供电频率进行调整，使其在一定范围内变化，从而改变电动机的转速。

频率调制法调速范围较大，适用于一些负载波动较大的场合。

但是，该方法需要配备较复杂的调速器，成本较高。

三相笼型异步电动机的调速方法主要包括电压调制法、电流调制法和频率调制法。

不同的调速方法适用于不同的场合，可以根据实际需求选择合适的调速方法。

同时，为了保证电动机的正常运行和延长其使用寿命，调速时还需要注意合理控制电动机的负载和温度，避免过载和过热现象的发生。

通过合理选择和运用调速方法，可以为各行各业的生产和生活提供更加灵活和高效的电动机驱动方式。

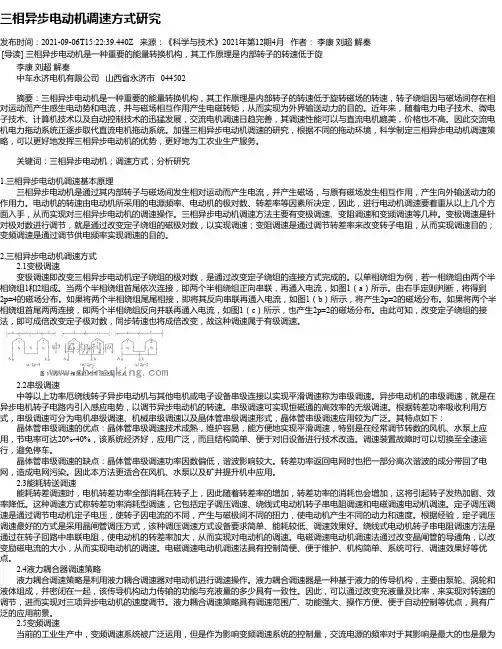

三相异步电动机调速方式研究发布时间：2021-09-06T15:22:39.440Z 来源：《科学与技术》2021年第12期4月作者：李康刘超解秦[导读] 三相异步电动机是一种重要的能量转换机构，其工作原理是内部转子的转速低于旋李康刘超解秦中车永济电机有限公司山西省永济市 044502摘要：三相异步电动机是一种重要的能量转换机构，其工作原理是内部转子的转速低于旋转磁场的转速，转子绕组因与磁场间存在相对运动而产生感生电动势和电流，并与磁场相互作用产生电磁转矩，从而实现为外界输送动力的目的。

近年来，随着电力电子技术、微电子技术、计算机技术以及自动控制技术的迅猛发展，交流电机调速日趋完善，其调速性能可以与直流电机媲美，价格也不高。

因此交流电机电力拖动系统正逐步取代直流电机拖动系统。

加强三相异步电动机调速的研究，根据不同的拖动环境，科学制定三相异步电动机调速策略，可以更好地发挥三相异步电动机的优势，更好地为工农业生产服务。

关键词：三相异步电动机；调速方式；分析研究1.三相异步电动机调速基本原理三相异步电动机是通过其内部转子与磁场间发生相对运动而产生电流，并产生磁场，与原有磁场发生相互作用，产生向外输送动力的作用力。

电动机的转速由电动机所采用的电源频率、电动机的极对数、转差率等因素所决定，因此，进行电动机调速要着重从以上几个方面入手，从而实现对三相异步电动机的调速操作。

三相异步电动机调速方法主要有变极调速、变阻调速和变频调速等几种。

变极调速是针对极对数进行调节，就是通过改变定子绕组的磁极对数，以实现调速；变阻调速是通过调节转差率来改变转子电阻，从而实现调速目的；变频调速是通过调节供电频率实现调速的目的。

2.三相异步电动机调速方式2.1变极调速变极调速即改变三相异步电动机定子绕组的极对数，是通过改变定子绕组的连接方式完成的。

以单相绕组为例，若一相绕组由两个半相绕组1和2组成。

当两个半相绕组首尾依次连接，即两个半相绕组正向串联，再通入电流，如图1（a）所示。

三相异步电动机分类特点以及调速方法三相异步电动机分类：1、从调速的本质来看，不同的调速方式无非是改变交流电动机的同步转速或不改变同步转两种。

不改变同步转速的调速方法有1)绕线式电动机的转子串电阻调速、2)斩波调速、3)串级调速以及应用电磁转差离合器、4)液力偶合器、5)油膜离合器等调速。

不改变同步转速的调速方法在生产机械中广泛使用。

2、改变同步转速的有改变定子极对数的多速电动机，改变定子电压、频率的变频调速有能无换向电动机调速等。

3、从调速时的能耗观点来看，有1)高效调速方法与2)低效调速方法两种：高效调速指时转差率不变，因此无转差损耗，如多速电动机、变频调速以及能将转差损耗回收的调速方法(如串级调速等)。

有转差损耗的调速方法属低效调速，如转子串电阻调速方法，能量就损耗在转子回路中；电磁离合器的调速方法，能量损耗在离合器线圈中；液力偶合器调速，能量损耗在液力偶合器的油中。

一般来说转差损耗随调速范围扩大而增加，如果调速范围不大，能量损耗是很小的。

我们清楚三相异步电动机转速公式为：n=60f/p(1-s)从上式可见，改变供电频率f、电动机的极对数p及转差率s均可太到改变转速的目的，下面松文机电具体介绍其七种调速方法。

一、变极对数调速方法：这种调速方法是用改变定子绕组的接红方式来改变笼型电动机定子极对数达到调速目的。

本方法适用于不需要无级调速的生产机械，如金属切削机床、升降机、起重设备、风机、水泵等。

特点如下：1、具有较硬的机械特性，稳定性良好；2、无转差损耗，效率高；3、接线简单、控制方便、价格低；4、有级调速，级差较大，不能获得平滑调速；5、可以与调压调速、电磁转差离合器配合使用，获得较高效率的平滑调速特性。

二、变频调速方法：变频调速是改变电动机定子电源的频率，从而改变其同步转速的调速方法。

变频调速系统主要设备是提供变频电源的变频器，变频器可分成交流-直流-交流变频器和交流-交流变频器两大类，目前国内大都使用交-直-交变频器。

交流异步电机调速方法
一、改变电源频率调速法
改变电源频率调速法是通过改变电源频率来实现电机速度调节的一种方法。

由于异步电动机的转速和电源频率成正比，因此可以通过改变电源频率来调节电机的转速。

在工业应用中，变频器是最常用的改变电源频率的设备。

通过改变变频器的输出频率，可以实现对电机速度的精确控制。

二、改变极对数调速法
改变极对数调速法是通过改变电机的极对数来实现电机速度调节的一种方法。

由于异步电动机的转速和极对数成反比，因此可以通过增加或减少电机的极对数来调节电机的转速。

在工业应用中，可以通过改变电机的接线方式或使用专门的极数转换器来实现极对数的改变。

三、改变转差率调速法
改变转差率调速法是通过改变电机的转差率来实现电机速度调节的一种方法。

由于异步电动机的转差率可以通过改变电机的工作环境和内部结构来调整，因此可以通过改变转差率来调节电机的转速。

在工业应用中，可以通过改变电机的负载或使用专门的转差率控制器来实现转差率的调整。

四、调压调速法
调压调速法是通过改变电机的输入电压来实现电机速度调节的一种方法。

由于异步电动机的转速和输入电压成正比，因此
可以通过改变输入电压来调节电机的转速。

在工业应用中，可以使用专门的调压器或变频器来实现电压的调整。

五、串级调速法
串级调速法是通过在电机转子回路中串入一个附加的电动势来改变电机的转差率，从而实现电机速度调节的一种方法。

在工业应用中，可以使用专门的串级调速装置来实现串级调速。

三相异步电动机的七种调速方式本文介绍了三相异步电动机的七种调速方式及其特点,指明其适用的场合、情况。

三相异步电动机转速公式为：n=60f/p(1-s)从上式可见，改变供电频率f、电动机的极对数p及转差率s均可太到改变转速的目的。

从调速的本质来看，不同的调速方式无非是改变交流电动机的同步转速或不改变同步转两种。

在生产机械中广泛使用不改变同步转速的调速方法有绕线式电动机的转子串电阻调速、斩波调速、串级调速以及应用电磁转差离合器、液力偶合器、油膜离合器等调速。

改变同步转速的有改变定子极对数的多速电动机，改变定子电压、频率的变频调速有能无换向电动机调速等。

从调速时的能耗观点来看，有高效调速方法与低效调速方法两种：高效调速指时转差率不变，因此无转差损耗，如多速电动机、变频调速以及能将转差损耗回收的调速方法（如串级调速等）。

有转差损耗的调速方法属低效调速，如转子串电阻调速方法，能量就损耗在转子回路中；电磁离合器的调速方法，能量损耗在离合器线圈中；液力偶合器调速，能量损耗在液力偶合器的油中。

一般来说转差损耗随调速范围扩大而增加，如果调速范围不大，能量损耗是很小的。

一、变极对数调速方法这种调速方法是用改变定子绕组的接红方式来改变笼型电动机定子极对数达到调速目的，特点如下：具有较硬的机械特性，稳定性良好；无转差损耗，效率高；接线简单、控制方便、价格低；有级调速，级差较大，不能获得平滑调速；可以与调压调速、电磁转差离合器配合使用，获得较高效率的平滑调速特性。

本方法适用于不需要无级调速的生产机械，如金属切削机床、升降机、起重设备、风机、水泵等。

二、变频调速方法变频调速是改变电动机定子电源的频率，从而改变其同步转速的调速方法。

变频调速系统主要设备是提供变频电源的变频器，变频器可分成交流－直流－交流变频器和交流－交流变频器两大类，目前国内大都使用交－直－交变频器。

其特点：效率高，调速过程中没有附加损耗；应用范围广，可用于笼型异步电动机；调速范围大，特性硬，精度高；技术复杂，造价高，维护检修困难。

三相异步电动机的七种调速方式三相异步电动机转速公式为：n=60f/p(1-s)从上式可见，改变供电频率f、电动机的极对数p及转差率s均可太到改变转速的目的。

从调速的本质来看，不同的调速方式无非是改变交流电动机的同步转速或不改变同步转两种。

在生产机械中广泛使用不改变同步转速的调速方法有绕线式电动机的转子串电阻调速、斩波调速、串级调速以及应用电磁转差离合器、液力偶合器、油膜离合器等调速。

改变同步转速的有改变定子极对数的多速电动机，改变定子电压、频率的变频调速有能无换向电动机调速等。

从调速时的能耗观点来看，有高效调速方法与低效调速方法两种：高效调速指时转差率不变，因此无转差损耗，如多速电动机、变频调速以及能将转差损耗回收的调速方法（如串级调速等）。

有转差损耗的调速方法属低效调速，如转子串电阻调速方法，能量就损耗在转子回路中；电磁离合器的调速方法，能量损耗在离合器线圈中；液力偶合器调速，能量损耗在液力偶合器的油中。

一般来说转差损耗随调速范围扩大而增加，如果调速范围不大，能量损耗是很小的。

一、变极对数调速方法这种调速方法是用改变定子绕组的接红方式来改变笼型电动机定子极对数达到调速目的，特点如下：具有较硬的机械特性，稳定性良好；无转差损耗，效率高；接线简单、控制方便、价格低；有级调速，级差较大，不能获得平滑调速；可以与调压调速、电磁转差离合器配合使用，获得较高效率的平滑调速特性。

本方法适用于不需要无级调速的生产机械，如金属切削机床、升降机、起重设备、风机、水泵等。

二、变频调速方法变频调速是改变电动机定子电源的频率，从而改变其同步转速的调速方法。

变频调速系统主要设备是提供变频电源的变频器，变频器可分成交流－直流－交流变频器和交流－交流变频器两大类，目前国内大都使用交－直－交变频器。

其特点：效率高，调速过程中没有附加损耗；应用范围广，可用于笼型异步电动机；调速范围大，特性硬，精度高；技术复杂，造价高，维护检修困难。

.一、三相异步电动机变频调速原理由于电机转速 n 与旋转磁场转速 n1接近，磁场转速 n1改变后，电机转速 n 也60 f 1可知，改变电源频率 f 1，可以调节磁场旋转，从就随之变化，由公式 n1p而改变电机转速，这种方法称为变频调速。

根据三相异步电动机的转速公式为60 f1n1 1 sn 1 sp式中 f 1为异步电动机的定子电压供电频率；p 为异步电动机的极对数；s为异步电动机的转差率。

所以调节三相异步电动机的转速有三种方案。

异步电动机的变压变频调速系统一般简称变频调速系统，由于调速时转差功率不变，在各种异步电动机调速系统中效率最高，同时性能最好，是交流调速系统的主要研究和发展方向。

改变异步电动机定子绕组供电电源的频率 f 1，可以改变同步转速n ，从而改变转速。

如果频率 f 1连续可调，则可平滑的调节转速，此为变频调速原理。

三相异步电动机运行时，忽略定子阻抗压降时，定子每相电压为U 1E1 4.44 f 1N 1k m m式中 E1为气隙磁通在定子每相中的感应电动势；f1为定子电源频率； N1为定子每相绕组匝数； k m为基波绕组系数，m为每极气隙磁通量。

如果改变频率 f 1，且保持定子电源电压U1不变，则气隙每极磁通m 将增大，会引起电动机铁芯磁路饱和，从而导致过大的励磁电流，严重时会因绕组过热而损坏电机，这是不允许的。

因此，降低电源频率 f 1时，必须同时降低电源电压，已达到控制磁通m 的目的。

.1、基频以下变频调速为了防止磁路的饱和，当降低定子电源频率 f 1时，保持U1为常数，使气每f 1极磁通m 为常数，应使电压和频率按比例的配合调节。

这时，电动机的电磁转[1][8]m 1 pU r 2r 21m 1 p U 1 2f 1ss 1T矩为222 f 1r 2 22 f 1r 2x 12r 1x 2r 1x 1 x 2ss上 式 对 s 求 导 ， 即dT ，有最大转矩和临界转差率为ds12U2f11111T m22 f 1 r 1222 2 f1f 1r 1 22r 1x 1 x 2r 1 x 1 x 2s mr 2由上式可知：当U1常数时，在 f 1 较高时，即接近额22f 1x 1 x 2r 1定频率时， r 1 = x 1 x 2 ，随着 f 1 的降低， T m 减少的不多； 当 f 1 较低时， x 1 x 2较小； r 1 相对变大，则随着 f 1 的降低， T m 就减小了。
