中国石油测井矿场地球物理复习提纲

1.地球物理测井，根据地层岩石的物理性质不同可分为电法测井，声波测井，放射性测井三大类。

2.电法测井主要包括自然电位测井、普通电阻率测井、侧向测井、感应测井。

3.标准测井是一种组合测井方法，主要包括自然电位，普通电阻率，井径三条曲线。

4.微电极测井，主要包括微梯度，微电位两条曲线，在曲线图上一般重叠绘制，根据该曲线的异常幅度及差值，可辅助划分渗透层（岩性）。

5.自然电位测井测量的是井孔中岩石的自然电位随井深的变化的曲线。

6.淡水泥浆，砂泥岩剖面，井孔中渗透性砂岩表面因离子的扩散作用带负电，泥岩表面因离子的扩散吸附作用带正电，所以，在自然电位测井曲线上，以泥岩所对应的自然电位曲线为基线，曲线上出现的自然电位负异常，代表渗透（砂）层。

7.淡水泥浆，砂泥岩剖面，自然电位曲线主要用于划分（区分）渗透（砂）层。

8.自然电位曲线具有如下特点：1 ）当地层、泥浆均匀，渗透性砂岩的上下围岩（泥岩）的岩性相同时，自然电位曲线对砂岩地层中心对称；2 ）当渗透性砂岩地层较厚（大于四倍井径）时，可用曲线半幅点确定地层界面；3 ）渗透性砂岩的自然电位，对泥岩基线而言，可向左或向右偏转，它主要取决于地层水和泥浆（滤液）的相对矿化度。

9.在砂泥岩剖面中，渗透性砂岩，如果其泥质含量增加，或渗透性变差，自然电位曲线异常幅度减小。

10.普通电阻率测井包括梯度电极系，电位电极系和微电极测井。

11.普通电阻率测井是根据岩石导电性的差别，测量地层的视电阻率。

用以研究井孔剖面的岩性、孔隙性、渗透性及含油性。

12.按导电机理的不同，可把岩石分为两大类：离子导电的岩石和电子导电的岩石。

13.沉积岩主要靠离子导电，其电阻率比较低。

虽然在沉积岩中造岩矿物的自由电子也可以传导电流，但相对于离子导电来说是次要的。

14.沉积岩的导电能力，主要取决于岩石孔隙中地层水的导电能力。

15.当砂岩的孔隙中，不仅含水，而且含有油时，在连通的条件下，水处于颗粒表面，油处于孔隙的中央部位。

物探考试题概要方向剩余密度：地质体与围岩密度之差；布格重力异常：在法耶异常基础上再加上中间层校正，即经过正常场校正、地形校正、布格改正（高度校正和中间层校正）的重力异常，称为布格重力异常。

0g g g g g g A －＋＋＋＝中高地布δδδ∆视电阻率法：建立在地壳中各种岩矿石具有各种导电性差异的基础上，通过观测和研究与这些差异有关的天然电场或人工电场的分布规律，从而达到查明地下构造或者寻找有用矿产的目的。

其中中间梯度法效率最高。

正演、反演：由地下所对应的场源体特征确定物理场的空间分布特征，称为正演问题。

由物理场的空间分布特征来确定地下所对应的场源体特征，称为反演问题。

多解性：满足所给重力异常剖面的基底起伏的各种解释；引起相同异常的可能源的锥形区。

充电法：对地面上、坑道内或者钻孔中已经揭露的良导体直接充电，以解决某些地质问题的一种电法勘探方法。

应用：（1）圈定矿体的范围及倾向；（2）解决相邻两露头的矿体在深部是否相连的问题；（3）在已知矿体附近找盲矿体；（4）在追踪地下金属管线；电测深法：又名电阻率垂向测深。

是利用岩矿石的导电性差异为基础，分析电性不同的岩层沿垂向分布情况的一种电阻率方法。

原理：采用在同一测点上逐次扩大供电极距，使探测深度逐渐加大，从而得到观测点处视电阻率ρs 沿垂直方向上的变化情况。

高次导数：压制深部地质体的区域异常，突出了小而浅的地质体的局部异常。

划分多个相邻地质体的迭加异常优点：（1）不同形状地质体的重力异常导数具有不同的特征，这有助于对异常的解释和分类。

（2）重力异常的导数可以突出浅而小的地质体的异常特征而压制区域性深部地质因素的重力效应，在一定程度上可以分离不同深度和大小异常源引起的叠加异常。

且导数的次数越高，这种分辨能力就越强。

（3）重力高阶导数可以将几个互相靠近、埋藏深度相差不大的相邻地质体引起的叠加异常分离开来上下延拓：向上延拓：将观测平面上的实测异常值，换算到观测平面以上某一高度上的异常——称为向上延拓。

《地球物理测井方法》内容提纲中国石油大学（北京）高杰2016一、地球物理测井概论(Introduction to Well logging)1. 测井方法、测井技术的分类2. 储层的概念、储层评价参数3. 井眼环境、环境影响因素4. 钻井液侵入、径向电阻率剖面二、电法测井(Electrical Logging)1．普通电阻率测井（1）Archie 公式（2）影响岩石电阻率的因素、影响视电阻率的因素（3）梯度电极系及电位电极系的概念、命名（4）基本测量原理公式、曲线特征（5）微电极测井及基本应用2．自然电位测井（1）自然电场产生原因：扩散、扩散-吸附、过滤（2）自然电位的基本原理公式、曲线特征（正、负异常）（3）自然电位曲线的基本应用：渗透层的划分、泥质含量、Rw、水淹层（4）标准测井的概念3．侧向测井（1）三侧向测井、七侧向测井、双侧向测井对比（2）比较说明侧向测井的“恒流法”、“恒流法”和“恒流法”测量的差别和联系（2）基本测量原理公式、影响因素及校正（3）曲线基本特征、基本应用（正负差异、Sw的计算）（4）微球聚焦测井及地层微电阻率扫描成像测井4．感应测井及其它（1）感应测井几何因子理论（表达式）、感应测井测量公式（2）感应测井的探测特性：分辨率和探测深度（3）复合线圈系应用的原因、基本应用(深、中、浅) （4）感应测井影响因素、传播效应及校正（5）软件聚焦与阵列感应测井（6）随钻电磁波测井的测量量三、声波测井(Acoustic Logging)0．声波测井基础（1）声波的分类、全波列声波（2）滑行波的概念、临界角（3）弹性参数、声学参数（4）硬地层、软地层、单极子、偶极子（5）声波测井的主要应用1．声波速度测井（1）声速和声速测井的影响因素（2）临界源距、补偿声波测井（3）声速测井的基本应用（Wyllie公式）、周波跳跃（4）声波全波列测井的特点及应用（5）偶极子声波测井2．声波幅度测井（1）套管井中的声波模式（2）一、二界面（3）水泥胶结测井、变密度测井原理及应用（4）超声成像测井四、核测井(Nuclear Logging)1．自然伽马测井（1）岩石的自然伽马放射性及主要放射性元素（2）自然伽马测井原理及主要应用（3）自然伽马能谱测井的应用（4）自然伽马测井的API单位、去铀伽马（CGR）2．密度测井（1）伽马射线与地层的相互作用（2）密度测井核物理基础：体积密度与电子密度的关系（3）脊肋图、密度测井的石灰岩石刻度（4）地层密度和岩性密度测井的应用3．中子测井（1）中子与地层的相互作用（2）含氢指数概念、中子孔隙度测井（3）挖掘效应、中子测井的石灰岩刻度（4）热中子寿命测井、C/O测井和地层元素测井五、测井地层评价(Formation Evaluation from Well logs)1．岩性识别和储层划分（1）测井仪器系列选择；探测特性（分辨率、探测深度）（2）侧向与感应仪器的选择（深、中、浅）（3）9条曲线的主要特征（4）储层的划分、岩性识别的主要方法（5）泥质含量的求解方法2．流体识别与储层参数计算（1）岩石体积物理模型及三孔隙度测井的响应方程（2）储层有效孔隙度的计算、储层渗透率的影响因素与估算（3）Archie公式的中各参数的求解（4）储层流体性质快速识别方法、依据（5）泥质岩石的饱和度模型。

1动平衡：在离子由高浓度向低浓度扩散过程中，正负离子的富集形成电场。

随着自然电场的增大，离子的扩散速度降低。

当自然电场的电动势增大到使正负离子的扩散速度相同时，电荷的富集作用停止，离子的扩散作用仍进行，此为动平衡。

2泥岩基线：大段泥岩岩性稳定，在SP曲线上显示为一条电位基本不变的直线。

3静自然电位：自然电位的总电动势，即自然电流回路断路时的电压SSP。

4电极系：四个电极中的三个形成的一个相对位置不变的体系。

5视电阻率：井眼中实际测量的、受各种因素影响的、反映地层电阻率相对大小的电阻率。

6理想电位电极系：成对电极间距离趋于无穷大的电位电机系。

7有效厚度：在目前经济技术条件下，能够产出工业性油气流的油气层实际厚度。

8线圈系：感应测井中用来探测地层电导率的探测器。

9岩石声阻抗：岩石的声速与其密度的乘积。

10声耦合率：两种介质声阻抗之比。

11声波时差：声波通过单位距离所需的时间。

12滑行（纵）波：折射波以该区域的纵波速度沿界面向前滑行传播的波。

13临界角：折射角为直角时对应的入射角。

14源距：由发射探头到第一接收探头的距离。

（单发单收）15间距：两个接收探头间的距离。

（单发单收）16周波跳跃：在含气疏松的地层，由于声波能量的严重衰减致使首波只能触发第一接收探头而不能触发第二接收探头，第二接收探头被后续波触发，在时差曲线上出现急剧偏转或特别大的时差值。

（+裂缝发育的碳酸盐岩地层+盐岩扩径严重+泥浆气侵）17衰变常数：表征衰变速度的常数，即单位时间内每个核发生衰变的概率。

18放射性涨落：在放射性源强度和测量条件不变的条件下，在相等的时间间隔内，对放射性强度进行重复多次测量，每次记录的数值不相同，但总在某一数值附近上下变化。

原因：放射性元素的各个原子核的衰变彼此是独立的，衰变的次序是偶然的。

19零源距（中子测井）：不同含氢量具有相同的热中子密度时的源距。

20含氢指数：单位体积该种物质的氢核数与同体积淡水氢核数的比值。

2024年硕士研究生入学考试大纲
考试科目名称：地球物理测井考试时间：180分钟，满分：150分
一、考试要求：
1.考试采用笔试；
2.考查本科阶段所学测井方法与技术的相关内容；
3.了解测井技术在地质、石油工程等相关领域的应用。

二、考试内容：
1.电法测井
（1）自然电位测井、普通电阻率测井、侧向测井及感应测井的基本原理（2）测井曲线特征、影响因素、适用条件及基本应用
（3）阿尔奇公式
2.声波测井
（1）井内声波的发射、传播及接收
（2）声波速度测井、声波全波列测井与声波幅度测井的基本原理
（3）测井曲线特征、影响因素及基本应用
3.核测井
（1）伽马射线、中子与地层介质的相互作用
（2）自然伽马与自然伽马能谱测井、同位素示踪测井、密度与岩性密度测井的基本原理和应用
（3）中子孔隙度测井、C/O能谱测井、中子寿命测井的基本原理和应用
4.测井资料综合应用
（1）储集层的划分
（2）储层基本参数概念及计算
（3）储层流体性质识别
三、参考书目
1.《矿场地球物理》，丁次乾主编，中国石油大学出版社
2.《测井原理与综合解释》，洪有密主编，中国石油大学出版社。

1.地球物理测井，根据地层岩石的物理性质不同可分为电法测井，声波测井，放射性测井三大类。

2.电法测井主要包括自然电位测井、普通电阻率测井、侧向测井、感应测井。

3.标准测井是一种组合测井方法，主要包括自然电位，普通电阻率，井径三条曲线。

4.微电极测井，主要包括微梯度，微电位两条曲线，在曲线图上一般重叠绘制，根据该曲线的异常幅度及差值，可辅助划分渗透层（岩性）。

5.自然电位测井测量的是井孔中岩石的自然电位随井深的变化的曲线。

6.淡水泥浆，砂泥岩剖面，井孔中渗透性砂岩表面因离子的扩散作用带负电，泥岩表面因离子的扩散吸附作用带正电，所以，在自然电位测井曲线上，以泥岩所对应的自然电位曲线为基线，曲线上出现的自然电位负异常，代表渗透（砂）层。

7.淡水泥浆，砂泥岩剖面，自然电位曲线主要用于划分（区分）渗透（砂）层。

8.自然电位曲线具有如下特点：1 ）当地层、泥浆均匀，渗透性砂岩的上下围岩（泥岩）的岩性相同时，自然电位曲线对砂岩地层中心对称；2 ）当渗透性砂岩地层较厚（大于四倍井径）时，可用曲线半幅点确定地层界面；3 ）渗透性砂岩的自然电位，对泥岩基线而言，可向左或向右偏转，它主要取决于地层水和泥浆（滤液）的相对矿化度。

9.在砂泥岩剖面中，渗透性砂岩，如果其泥质含量增加，或渗透性变差，自然电位曲线异常幅度减小。

10.普通电阻率测井包括梯度电极系，电位电极系和微电极测井。

11.普通电阻率测井是根据岩石导电性的差别，测量地层的视电阻率。

用以研究井孔剖面的岩性、孔隙性、渗透性及含油性。

12.按导电机理的不同，可把岩石分为两大类：离子导电的岩石和电子导电的岩石。

13.沉积岩主要靠离子导电，其电阻率比较低。

虽然在沉积岩中造岩矿物的自由电子也可以传导电流，但相对于离子导电来说是次要的。

14.沉积岩的导电能力，主要取决于岩石孔隙中地层水的导电能力。

15.当砂岩的孔隙中，不仅含水，而且含有油时，在连通的条件下，水处于颗粒表面，油处于孔隙的中央部位。

第二章重力勘探重点第一节重力勘探方法的理论基础1、重力场、重力场强度与重力加速度关系2、重力的单位 SI制和CGS制换算3、地球的正常重力场正常重力场随纬度和高度变化规律4、重力异常的实质5、产生重力异常的条件第二~五节岩矿石密度、重力仪、野外工作与资料整理1、岩矿石的密度特征、影响岩矿石密度的因素2、重力仪的平衡方程、角灵敏度3、影响重力仪精度的因素与消除措施4、确定重力测量精度和比例尺、布置测网的原则5、野外重力观测资料整理6、布格重力异常第六~七节正反演1、重力勘探正演、反演与反问题的多解性2、球体重力异常的平面特征与剖面特征3、水平圆柱体重力异常的平面特征与剖面特征，并与球体重力异常作比较4、台阶重力异常的平面特征和剖面特征5、计算几何参数与物性参数的特征点法6、密度界面反演方法第八节转换处理，应用1、区域异常和局部异常，说明它们的相对性2、划分区域与局部重力场的方法与原理3、重力异常的解析延拓，向上与向下延拓的作用4、重力高次导数法，重力高次导数作用第三章磁法勘探重点1.地磁要素，它们之间的关系并图示之。

2.地磁场的构成。

3.解释名词：正常地磁场，磁异常。

4.世界地磁图分析：（1）垂直强度（2）水平强度（3）等倾线（4）等偏线等的特征。

5.解释名词：偶极子磁场、非偶极子磁场6.解释名词：地磁场的“西向漂移”7.太阳静日变化特征，它对磁法勘探作用8.解释名词：磁暴和地磁脉动9.总磁场强度异常ΔT，ΔT的物理意义及ΔT与Za、Xa、Ya三个分量的关系。

10.解释名词：感应磁化强度、剩余磁化强度、总磁化强度，它们之间的关系。

11.岩矿石磁性特征及其影响因素。

12.解释名词：热剩磁，它在磁法勘探中有什么意义13.质子磁力仪的工作原理。

14.解释名词：有效磁化强度、有效磁化倾角，写出与总磁化强度、倾角、偏角的关系并画图示之。

15.球体磁场的平面特征与剖面特征，它与球体重力场特征不同点。

16.水平圆柱体ΔT磁异常的剖面曲线。

《地球物理勘探》复习提纲1、地球物理勘探（简称物探）定义P12、影响电阻率的因素P93、★温纳装置---要求推导式（1-5）即装置系数K P174、图1-20 折射定律P205、★图1-22 非均匀介质电流密度变化（两种情况：＞和＜）画出电流线P216、地电断面的概念P217、视电阻率概念、表达式和装置系数K的表达式、单位；影响视电阻率大小的因素？视电阻率与电流密度的关系即视电阻率的基本形式（表达式1-8）P238、勘探深度、可靠相对异常、可靠异常的概念、异常因素P259、★6种装置形式----笔记波阻抗和反射系数R的概念---笔记10、电法勘探外业测量应注意的几个问题（3点）P26-2711、电剖面法概念P2712、电测深法概念P4513、★图1-65和图1-68（G、D、A、K、Q、H型曲线）P47-4814、自然电场法、过滤电场、氧化还原电场概念P66-6715、充电法概念及其必须具备两个前提P7216、激发极化现象P77 极化率概念P7817、薄膜极化概念P8118、高密度电阻率法相对于常规电阻率法而言，它具备哪些特点？P86 视电阻率参数（表达式---3个）P8819、★概念电法勘探P7；地震勘探P108 各向异性介质P11020、★惠更斯-菲涅尔原理P110；费马原理P111；视速度原理P112；斯奈尔定律P11321、几何扩散P114；频谱P115 概念22、地震勘探仪器包括哪三部分？P11623、时距曲线、直达波概念P12224、★反射波时距曲线推导考上倾方向即式（2-41）的推导，推导过程看教材。

P125-12625、★观测系统、道间距、偏移距、排列长度（排列）、最大炮检距概念P13126、CDP道集（共深度点道集、共反射点道集）概念P13727、动校正：叠加前将全部CDP集合的记录变换成零偏移距的记录，这种处理叫做动校正，或叫做正常时差校正（NMO）。

静校正P15328、重力勘探概念P208 剩余密度与剩余质量概念P211 重力异常的实质(在P212第一段“由此可见，……”)29、布格重力异常概念----笔记30、★物探方法的特点（尤其是多解性）P266 简述综合应用物探方法应注意的问题--------4点P26731、复印材料P171 瞬变电磁法（TEM）的概念（要求答到基本原理）复印材料P187 无线电波透视法（坑透法）的概念32、★习题课上笔记---标注（直达波、反射波、折射波、面波）的图。

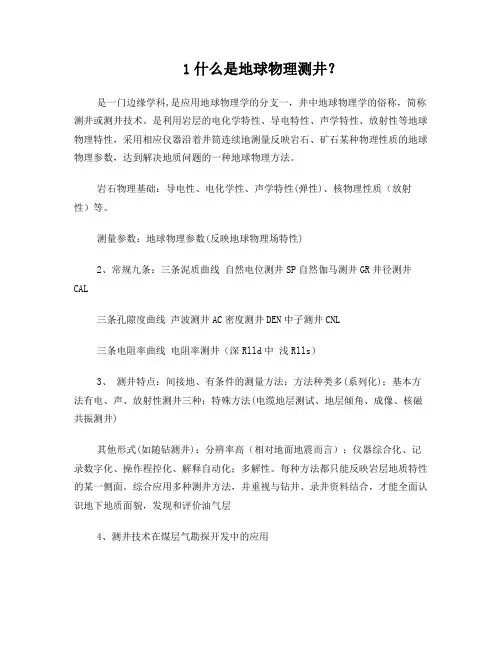

1什么是地球物理测井？是一门边缘学科,是应用地球物理学的分支一，井中地球物理学的俗称，简称测井或测井技术。

是利用岩层的电化学特性、导电特性、声学特性、放射性等地球物理特性，采用相应仪器沿着井筒连续地测量反映岩石、矿石某种物理性质的地球物理参数，达到解决地质问题的一种地球物理方法。

岩石物理基础：导电性、电化学性、声学特性(弹性)、核物理性质（放射性）等。

测量参数：地球物理参数(反映地球物理场特性)2、常规九条：三条泥质曲线自然电位测井SP自然伽马测井GR井径测井CAL三条孔隙度曲线声波测井AC密度测井DEN中子测井CNL三条电阻率曲线电阻率测井（深Rlld中浅Rlls）3、测井特点：间接地、有条件的测量方法；方法种类多(系列化)；基本方法有电、声、放射性测井三种；特殊方法(电缆地层测试、地层倾角、成像、核磁共振测井)其他形式(如随钻测井)；分辨率高（相对地面地震而言）；仪器综合化、记录数字化、操作程控化、解释自动化；多解性。

每种方法都只能反映岩层地质特性的某一侧面。

综合应用多种测井方法，并重视与钻井、录井资料结合，才能全面认识地下地质面貌，发现和评价油气层4、测井技术在煤层气勘探开发中的应用①裸眼井煤层气储层测井——勘探阶段②煤层识别和确定煤层厚度③煤质分析、孔隙度、含气量、渗透率和岩石力学参数计算等④套管井煤层气储层测井—开发阶段⑤储层识别、厚度确定及检查水泥胶结情况等⑥生产测井——开发阶段了解井筒流体的动态参数和井内环境故障情况等5、煤田地球物理测井可解决的地质问题1）、确定煤层的深度、厚度及结构；计算煤层的碳、灰、水含量；2）、划分钻孔岩性剖面，提供煤、岩层的物性数据；解释岩层的砂、泥、水含量；推断解释地层时代；3）、进行煤岩层物性对比，建立地层地质剖面；4）、测量地层产状，研究煤、岩层的变化规律、地质构造及沉积环境；5）、测量地温，评价地温变化特征；6)、测算地层孔隙度和地层含水饱和度；确定含水层位置及含水层间的补给关系；7)测算煤岩层力学参数；8)、初步估算目的煤层的煤层气含量、孔隙度、渗透率，定性评价其顶底板岩层的渗透率；9)、确定钻孔顶角和方位角；10)、固井质量检查评价和套管校深；11)、对其他有益矿产提供信息或作出评价6\世界三大测井公司: 斯伦贝谢、阿特拉斯、哈里伯顿1、电阻率测井是一类通过测量地层电阻率来研究井剖面地层性质的测井方法。

1．自然电动势产生的主要机理？淡水泥浆沙泥岩刨面井，砂岩层和泥岩层井内自然电位的特点？答：井壁附近两种不同矿化度溶液接触产生电化学过程，结果产生电动势。

自然电动势主要由扩散电动势和扩散吸附电动势产生。

扩散电动势主要存在砂岩中满足渗透膜原理，扩散吸附电动势存在于泥岩中，主要是因为泥岩隔膜的阳离子交换作用。

在沙泥岩剖面中钻井，一般为淡水泥浆钻进（C W >C mf ）,故在砂岩渗透层井段自然电位曲线出现明显的负异常，泥岩渗透层井段自然电位曲线出现明显的正异常。

2．如何确定自然点位测井曲线的泥岩基线？答： 在实测的自然电位曲线中，由于泥岩或页岩层岩性稳定，在自然电位曲线上显示为一条电位不变的直线，将它作为自然电位的基线，这就是所谓的泥岩基线。

泥岩基线：均质、巨厚的泥岩层对应的自然电位曲线。

3．自然电位测井的影响因素？答：①C W 和C mf 的比值（比值>1，负异常，比值<1，正异常）②地层水及泥浆滤液中含盐性质③岩性（泥质含量增加，SP 曲线幅度降低）④地层温度（温度升高，Kda 、Kd 增加）⑤地层电阻率的影响（电阻率升高，SP 幅度下降） ⑥地层厚度的影响（厚度减小，SP 幅度下降） ⑦井径扩大和侵入的影响，（井眼越大，侵入越深，SP 幅度越小）4．自然电位测井的主要应用？答：①划分渗透性层；②估计泥质含量；③确定地层水电阻率R w ；④判断水淹层。

5．描述岩石电阻率与孔隙度和饱和度的关系，并详细给出阿尔奇公式。

答：地层因数F ＝R 0/R W =a/φm ，R 0为孔隙中100％含水的地层电阻率，R W 为孔隙中所含地层水的电阻率，a 为岩性比例（0.6~1.5），m 为胶结指数（1.5~3）,F 只与岩石孔隙度、胶结情况有关，而与饱含在岩石中的地层水电阻率无关。

阿尔奇公式是地层电阻率因数F 、孔隙度ψ、含水饱和度S 和地层电阻率之间的经验关系式 m F ψ1=，W O R R F =, n wo t S R R 1= 式中：Rt 为地层电阻率；Ro 为地层全含水时的电阻率层水电阻率；m 为胶结指数；n 为饱和度指数。

第一章 地层评价概论1岩石骨架内的成分有：石英，方解石，白云石等造岩矿物 2岩石包括泥质孔隙在内的孔隙度是： 总孔隙度 3油气层与水层在地质上的根本区别是：油气层krw 较大，而kro ≈0，水层则相反 4 泥浆低侵是指：储集层冲洗带电阻率Rxo 明显低于原状地层电阻率Rt5 含油气泥质岩石冲洗带的物质平衡方程式是：Vma+Vsh+φ（1-Sxo ）=16 地层因数F 的大小：（1）是基本与Rw 大小无关的常数；（2）主要取决于岩石有效孔隙度，同时与岩性和孔隙结构有一定关系7 阿尔奇公式m w o a R R F φ//==R o —100% 饱含地层水的岩石电阻率， Ω·m ；R w —地层水电阻率，Ω·m ；Φ—岩石有效孔隙度，小数；a —与岩性有关的岩性系数，一般为0.6~1.53；m —胶结指数，与岩石胶结情况和孔隙结构有关的指数, 常取2左右；F —地层因素,它是100%饱和地层水的岩石电阻率R0与所含地层水电阻率R w 的比值。

n o n w w t t S b S b FR R R R I )1(0-==== R t —岩石真电阻率, Ω·m ；b —与岩性有关的系数，一般接近于1，常取l ；n —饱和度指数，与油、气、水在孔隙中的分布状况有关，其值以1.5~2.2者居多，常取2； S w —岩石含水饱和度，小数；S h —岩石含油气饱和度，小数；I — 电阻增大系数，它是含油气岩石真电阻率R t 与该岩石100%饱含地层水时的电阻率R 0的比值。

重点例题：深度为1280m 处的储集层，从测井图上读得σt =130mS/m, Δt =430μs/m 。

根据地区经验,该井R w =0.30Ω·m,并采用以下关系式:Фs =(0.0022724Δt -0.409)/C P ，C P =1.68-0.0002D （D 为深度），F=0.56/Ф2.27，n=2，b=1，请计算含水饱和度和含气饱和度。

第一章自然电位测井自然电位产生的原因：①地层水和泥浆含盐浓度不同而引起的扩散电动势和吸附电动势。

②地层压力与泥浆柱压力不同而引起的过滤电动势。

以扩散电动势(砂岩)和扩散吸附电动势(泥岩)占绝对优势。

静自然电位：产生自然电场的总电动势E 总：E 息二Ed-Eda,通常把E 总叫作静自然电位，记作SSP 。

此时Ed 的幅度称砂岩线，Eda 的幅度叫泥岩线。

U$p =l*r m =E s -l(rsd+rsh)=E$/(l+(r S d+rsh)/r m )对于巨厚地层,砂岩和泥岩的截面积比井的截面积大得多，所以5比』和Gh 大得多，因此AUSP-SSP,而对于一般有限厚地层,AUSP<SSP 0自然电位测井曲线的应用：(1)划分渗透性岩层：在砂泥岩剖面井中，一般为淡水泥浆钻进(Cw>Cmf),在砂岩渗透层井段自然电位曲线出现明显的负异常；在盐水泥浆井中(Cw<Cmf),渗透层井段出现正异常，这是识别渗透层的重要特征。

画自然电位曲线:(2)估计泥质含量：Vsh= SP-SPmin SPmax —SPmin第二章普通电阻率测井地层因素：（见作业一）电阻增大率：（见作业一）电极系分类：电位电极系、梯度电极系P29（记录点位置、电极距大小）对于高阻厚层模型，梯度电极系视电阻率理论曲线特征: P32（底部梯度曲线分析图）（1）梯度电极系视电阻率理论曲线（根蜒上式分析曲线得变化过程）a以下:氏=%a-b段:高阳4t斥J\N刁。

,目J MX，，b-c段△电极流出的电流在界面上法向量连续.Ra只与界面两边电阻率有关.bc-LR-常数C-d®：Ry I x=R1->R2J\fx<=Jx£y d,d-c段:R\［、=R?J M、T O,R3>R2t.muflib…”e点及附近:J\N=J O®凡=R?bf段;b<入&禹治。

7・皆段:fC.凡二常数ff-h段:,j。

《地球物理测井》考试大纲
课程名称：地球物理测井
适用专业：地球探测与信息技术
参考书目：《测井原理与综合解释》洪有密主编 2004年，石油大学出版社
考试内容要求:
考试内容包括电测井、声测井和核测井的方法原理，所占比例分别为电测井40%、声测井30%和核测井30%。

具体内容和要求如下：
一、电测井方法原理
1.1 自然电位测井
1.2 普通电阻率测井
1.3 侧向测井
1.4 感应测井
二、声测井方法原理
2.1 井内声波的发射、传播和接收
2.2 声波速度测井
2.3 声波全波列测井
2.4 声波幅度测井
三、核测井方法原理
3.1 自然伽马测井
3.2 自然伽马能谱测井
3.3 密度测井
3.4 岩性-密度测井
3.5 中子孔隙度测井
3.6 中子寿命测井
3.7 次生伽马能谱测井。

地球物理测井重点知识第一章自然电位1 石油钻井中产生自然电场的主要原因是什么？扩散电动势ED扩散吸附式电动势EDA和过滤电动势EF产生的机理和条件是什么？自然电位形成原因：由于泥浆与地层水的矿化度不同,在钻开岩层后,在井壁附近两种不同矿化度的溶液发生电化学反应,产生电动势,形成自然电场.一般地层水为NaCL溶液,当不同浓度的溶液在一起时存在使浓度达到平衡的自然趋势,即高浓度溶液中的离子要向低浓度溶液一方迁移,这种过程叫离子扩散.在扩散过程中,各种离子的迁移速度不同,如氯离子迁移速度大于钠离子(后者多带水分子),这样在低浓度溶液一方富集氯离子(负电荷)高浓度溶液富集钠离子(正电荷),形成一个静电场,电场的形成反过来影响离子的迁移速度,最后达到一个动态平衡,如此在接触面附近的电动势保持一定值,这个电动势叫扩散电动势记为Ed同样离子将要扩散,但泥岩对负离子有吸附作用,可以吸附一部分氯离子,扩散的结果使浓度小的一方富集大量的钠离子而带正电,浓度大的一方富集大量的氯离子而带负电,这样在泥岩薄膜形成扩散吸附电动势记为Eda此外还有过滤电动势,这种电动势是在压力差作用下泥浆滤液向地层渗入时产生的,只有在压力差较大时才考虑过滤电动势的影响.2 影响SP曲线幅度的因素是什么？想想在SP曲线解释过程中，如何把影响因素考虑进去，从而得到与实际相符的结论？在自然电位测井时一般把测量电极N放在地面上,电极M用电缆放在井下,提升M电极,沿井轴测量自然电位(M电位)随深度变化的曲线叫自然电位曲线(SP).影响因素：1 溶液成分的影响;2岩性的影响砂岩泥岩3温度的影响;4地层电阻率的影响5地层厚度影响厚度增加SP增加6井眼的影响井径扩大截面积增加,泥浆电阻变小,SP变小3 SP的单位是什么？毫普第二章普通电阻率测井1 岩石的电阻率和岩性有什么关系？沉积岩属于什么导电类型？沉积岩石在水中沉淀的岩石碎屑或者矿物经胶结压实而成，其结构可视为矿物骨架与空隙中流体的组合。

1 地球物理测井概论 1.1 测井学科特点⏹ 观测学科: 应用物理学方法原理，采用电子仪器， 测量钻井内信息的技术学科。

⏹ 交叉学科： 物理学\电子学\信息学\石油地质\石油工程 1.2 测井技术特点⏹ 信息技术：Logging 的由来 信息采集、处理、解释 ⏹ 高新技术：知识含量高 技术运用新 测井技术的更新换代第一代：半自动测井（20～40年代） 第二代：全自动测井（40～60年代） 第三代：数字测井 （60～70年代） 第四代：数控测井 （70～80年代） 第五代：成像测井 （90年代以来） 1.3 测井应用特点： 石油勘探开发的“眼睛”⏹ 裸眼测井： 发现和评价 油气层的储集性质及生产能力⏹ 生产测井： 监视和分析 油气层的开发动态及生产状况 1.4 测井研究特点测井基础：了解探测对象的物理性质及变化规律 测量方法：探索探测空间物理场特征及测量方法 测井仪器：开发适用于井下条件的电子测量仪器 测量工艺：提高测井仪器设备的应用技巧及效果 资料处理：求取被测量媒质的物理性质参数 测井解释：提取勘探开发直接有用的参数和信息 1.5 测井数据采集 2 电测井方法 第一章 自然电位测井物理基础：钻井过程电化学作用产生自然电场 数据采集：测量钻井剖面地层层面的自然电位资料应用：划分渗透层、估计泥质含量、确定地层水电阻率、判断水淹层 一、自然电场的产生自然电动势：扩散电动势、扩散吸附电动势、过滤电动势 （1）扩散电动势产生原因：泥浆和地层水矿化度不同 产生电化学过程 产生电动势 自然电场产生过程：溶液浓度不同 带电离子扩散 带电离子的迁移率不同两边富集正、负带电离子 （延缓离子迁移速度） 产生电动势（直到正负离子达到动态平衡为止） 对Nacl 溶液（适用于矿化度中等以下的溶液中）：CmCwv u v u F T R E dlg3.2+-⋅⋅=溶液矿化度转化为溶液电阻率后(井中)：RwR v u vu F T R E mf dlg3.2+-⋅⋅=扩散电动势系数RwR K E mf d d lg⋅=（2）扩散吸附电动势产生原因：泥浆和地层水矿化度不同 产生阳离子交换 产生电动势 自然电场产生过程：溶液浓度不同→带电离子扩散→（泥岩）阳离子交换→孔隙内溶液阳离子增多→浓度小方富集正电荷，浓度大方富集负电荷→产生电动势（扩散吸附） 扩散吸附电动势：CmCwK E da da lg⋅=溶液矿化度转化为溶液电阻率后：RwRmf K E da da lg⋅=扩散吸附电动势系数：Kda ——与阳离子交换能力有关 若储层中泥值的阳离子交换量较高，则会导致低电阻率油层。

《地球物理测井方法》复习资料一填空或选择填空1 当地层电阻率大于（或小于）泥浆电阻率自然电位测井曲线显示（或）2 砂岩（或渗透地层）地层显示3 SP表示曲线4 一般自然电位曲线有、两条线，当泥值含量越大，曲线越接近线；5、一般用和计算泥值含量6、当地层水淹时自然电位曲线出现7、伽马射线一般与地层发生、、8、一般泥值含量越大自然伽马曲线值越9、深海沉积比浅海环境自然存在的伽马强度10、电极系A2M1N为电极距探测深度记录点在11、侧向测井一般测量、两条曲线，其中反映侵入带电阻率，反映原状地层电阻率，当地层含油时，大于 ,三、七、双侧向测井深度的记录点分别为，且分别记录电位；12、一般用三条探测深度不同分别反映、、的视电阻率曲线反映地层的含油性能，其中浅侧向反映，深侧向反映，微球形聚焦测井反映13、感应测井的有用信号和无用信号的差别14、在油基泥浆一般用曲线反映地层的电阻率15、单元环几何因子的物理意义16、滑行波成为首波的条件17、周波跳跃现象主要发生在地层18、全波列测井一般记录等波19、固井质量越好，地层波幅度套管波幅度20、在声波变密度图上地层波显示为套管波显示为21、一般利用伽马射线与地层介质发生探测地层的密度22、密度测井记录、两条曲线，若太大表示曲线不合格23、中子按能量分为24、快中子进入地层一般有过程，其中是最强的减速剂，是俘获剂25、含氢指数，中子测井曲线实际反映地层的26、中子孔隙度在砂岩实际的孔隙度，白云岩则27、中子寿命28、水层的中子寿命油层29、反映地层孔隙度的三种测井分别为30、GR、CNL、AC、DEN分别表示曲线二简述题1、简述扩散电动势形成的机理；2、简述为什么当水淹时，自然电位曲线出现基线偏移现象；3、简述自然普通电阻率测井原理；4、画出梯度电极系测井曲线并简述其特点和应用5、简述利用侧向测井定性判断油水层的原理6、简述感应测井的原理7、简述单发双收和双发双收声系的差别；8、简述利用相对比值方法评价固井质量的方法；9、简述自由套管、部分胶结、完全胶结情况声波变密度的特征10、简述密度测井的原理；11、简述利用等效体积计算孔隙度的方法；12、简述中子寿命测井原理；13、简述利用中子寿命测井曲线监视油水界面移动的方法14、简述曲线的特点及形成的机理15、简述斯通例波、伪瑞例波的速度和幅度特征三、判断题四、看图解释五、计算题1、计算泥值含量；2、计算孔隙度；3、计算含油饱和度。

地球物理测井复习资料（参考资料）1、储集层的厚度：储集层顶、底界面之间的厚度即为储集层的厚度。

2、油气层有效厚度：指在目前经济技术条件下能够产出工业性油气的油气层实际厚度，即符合油气层标准的储集层厚度扣除不合标准的夹层（如泥质夹层或致密夹层）剥下的厚度。

3、高侵剖面：冲洗带电阻率Rxo明显大于原状地层电阻率Rt称为泥浆高侵，高侵地层电阻率的径向变化称为高侵剖面。

4、低侵剖面：Rxo明显低于Rt，称为泥浆低侵，低侵地层电阻率的径向变化称为低侵剖面。

5、自然电位：在电阻率测井过程当中，在供电电极不供电时，仍可在井内测量到电位的变化，这个电位是自然存在的，故称为自然电位。

6、泥饼：泥浆在失水时所形成的附着于井壁的泥糊叫泥饼。

7、标准测井在一个地区，为了进行地层对比，选择几种有效的测井方法，分别对每口井全井段进行该套测井项目的测井，深度比例为1：500，横向比例与综合测井相同。

8、地层水电阻率地层孔隙中所含水的电阻率，用Rw表示。

9、泥浆滤液电阻率泥浆经过渗滤，除去固体颗粒后所剩余液体的电阻率。

石灰岩密度孔隙度单位：无论地层是何种岩性，均按石灰岩参数选取骨架密度参数，由此得到的石灰岩孔隙度单位。

论述：（6分）1.简述砂泥岩剖面中油层和水层在电阻率、中子寿命、碳氧比等测井曲线显示特征上的主要差别。

砂泥岩剖面油层的电阻率具有高值，而水层的电阻率低值；砂泥岩剖面油层的中子寿命大，地层的宏观截面低，水层的热中子寿命小，宏观截面大；砂泥岩剖面油层的碳氧比值大，而水层的碳氧比值小。

简要说明典型气层在自然电位SP、自然伽马GR、声波时差AC、地层密度DEN、中子孔隙度CNL、中子伽马NGR和电阻率RT测井曲线上的显示特征。

SP明显异常；GR一般为明显低值；AC一般为明显高值，甚至出现周波跳跃现象；DEN测量的地层密度降低（密度孔隙度增大）；CNL中子孔隙度偏低，可能有挖掘效应；NGR计数率一般为明显高值（与油、水相比）；RT显示高值（大于或等于相邻油层电阻率）。
