釉料知识

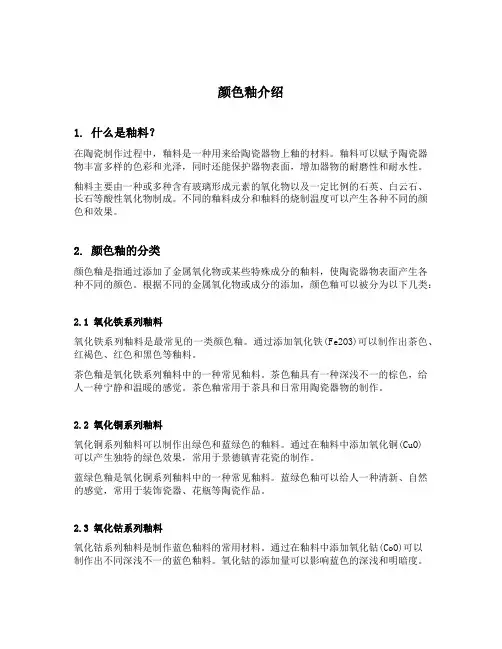

颜色釉介绍1. 什么是釉料？在陶瓷制作过程中，釉料是一种用来给陶瓷器物上釉的材料。

釉料可以赋予陶瓷器物丰富多样的色彩和光泽，同时还能保护器物表面，增加器物的耐磨性和耐水性。

釉料主要由一种或多种含有玻璃形成元素的氧化物以及一定比例的石英、白云石、长石等酸性氧化物制成。

不同的釉料成分和釉料的烧制温度可以产生各种不同的颜色和效果。

2. 颜色釉的分类颜色釉是指通过添加了金属氧化物或某些特殊成分的釉料，使陶瓷器物表面产生各种不同的颜色。

根据不同的金属氧化物或成分的添加，颜色釉可以被分为以下几类：2.1 氧化铁系列釉料氧化铁系列釉料是最常见的一类颜色釉。

通过添加氧化铁(Fe2O3)可以制作出茶色、红褐色、红色和黑色等釉料。

茶色釉是氧化铁系列釉料中的一种常见釉料。

茶色釉具有一种深浅不一的棕色，给人一种宁静和温暖的感觉。

茶色釉常用于茶具和日常用陶瓷器物的制作。

2.2 氧化铜系列釉料氧化铜系列釉料可以制作出绿色和蓝绿色的釉料。

通过在釉料中添加氧化铜(CuO)可以产生独特的绿色效果，常用于景德镇青花瓷的制作。

蓝绿色釉是氧化铜系列釉料中的一种常见釉料。

蓝绿色釉可以给人一种清新、自然的感觉，常用于装饰瓷器、花瓶等陶瓷作品。

2.3 氧化钴系列釉料氧化钴系列釉料是制作蓝色釉料的常用材料。

通过在釉料中添加氧化钴(CoO)可以制作出不同深浅不一的蓝色釉料。

氧化钴的添加量可以影响蓝色的深浅和明暗度。

蓝色釉是氧化钴系列釉料中的一种常见釉料。

蓝色釉可以给人一种清新、纯净的感觉，常用于制作青花瓷等陶瓷作品。

2.4 氧化铬系列釉料氧化铬系列釉料可以制作出绿色和黄绿色的釉料。

添加氧化铬(Cr2O3)可以制作出不同深浅的绿色釉料，特别适合制作山水画瓷和花卉瓷。

黄绿色釉是氧化铬系列釉料中的一种常见釉料。

黄绿色釉可以给人一种清新、明亮的感觉，常用于装饰瓷器、盘子等陶瓷作品。

3. 颜色釉的使用与应用颜色釉在陶瓷制作中起到重要的装饰作用，可以给作品增添美感和艺术价值。

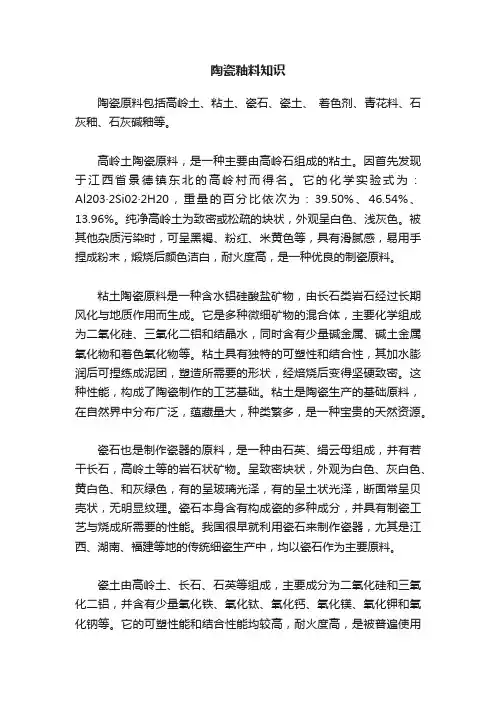

陶瓷釉料知识陶瓷原料包括高岭土、粘土、瓷石、瓷土、着色剂、青花料、石灰釉、石灰碱釉等。

高岭土陶瓷原料，是一种主要由高岭石组成的粘土。

因首先发现于江西省景德镇东北的高岭村而得名。

它的化学实验式为：Al203·2Si02·2H20，重量的百分比依次为：39.50%、46.54%、13.96%。

纯净高岭土为致密或松疏的块状，外观呈白色、浅灰色。

被其他杂质污染时，可呈黑褐、粉红、米黄色等，具有滑腻感，易用手捏成粉末，煅烧后颜色洁白，耐火度高，是一种优良的制瓷原料。

粘土陶瓷原料是一种含水铝硅酸盐矿物，由长石类岩石经过长期风化与地质作用而生成。

它是多种微细矿物的混合体，主要化学组成为二氧化硅、三氧化二铝和结晶水，同时含有少量碱金属、碱土金属氧化物和着色氧化物等。

粘土具有独特的可塑性和结合性，其加水膨润后可捏练成泥团，塑造所需要的形状，经焙烧后变得坚硬致密。

这种性能，构成了陶瓷制作的工艺基础。

粘土是陶瓷生产的基础原料，在自然界中分布广泛，蕴藏量大，种类繁多，是一种宝贵的天然资源。

瓷石也是制作瓷器的原料，是一种由石英、绢云母组成，并有若干长石，高岭土等的岩石状矿物。

呈致密块状，外观为白色、灰白色、黄白色、和灰绿色，有的呈玻璃光泽，有的呈土状光泽，断面常呈贝壳状，无明显纹理。

瓷石本身含有构成瓷的多种成分，并具有制瓷工艺与烧成所需要的性能。

我国很早就利用瓷石来制作瓷器，尢其是江西、湖南、福建等地的传统细瓷生产中，均以瓷石作为主要原料。

瓷土由高岭土、长石、石英等组成，主要成分为二氧化硅和三氧化二铝，并含有少量氧化铁、氧化钛、氧化钙、氧化镁、氧化钾和氧化钠等。

它的可塑性能和结合性能均较高，耐火度高，是被普遍使用的制瓷原料。

着色剂存在于陶瓷器的胎、釉之中，起呈色作用。

陶瓷中常见的着色剂有计三氧化二铁、氧化铜、氧化钴、氧化锰、二氧化钛等，分别呈现红、绿、蓝、紫、黄等色。

青花料是绘制青花瓷纹饰的原料，即钴土矿物。

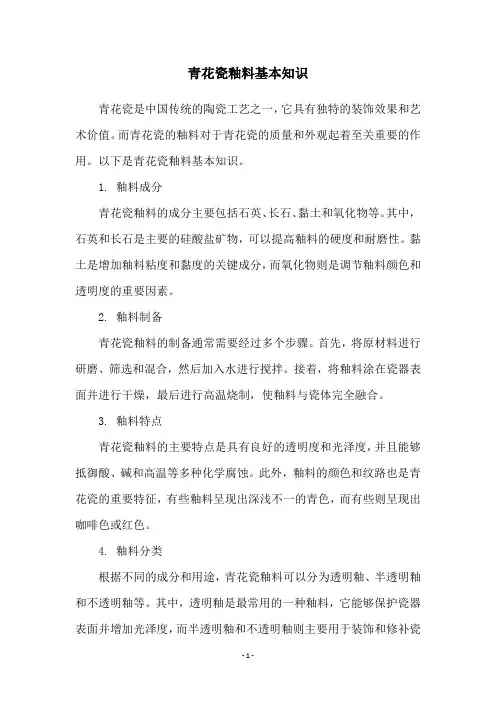

青花瓷釉料基本知识
青花瓷是中国传统的陶瓷工艺之一，它具有独特的装饰效果和艺术价值。

而青花瓷的釉料对于青花瓷的质量和外观起着至关重要的作用。

以下是青花瓷釉料基本知识。

1. 釉料成分
青花瓷釉料的成分主要包括石英、长石、黏土和氧化物等。

其中，石英和长石是主要的硅酸盐矿物，可以提高釉料的硬度和耐磨性。

黏土是增加釉料粘度和黏度的关键成分，而氧化物则是调节釉料颜色和透明度的重要因素。

2. 釉料制备
青花瓷釉料的制备通常需要经过多个步骤。

首先，将原材料进行研磨、筛选和混合，然后加入水进行搅拌。

接着，将釉料涂在瓷器表面并进行干燥，最后进行高温烧制，使釉料与瓷体完全融合。

3. 釉料特点
青花瓷釉料的主要特点是具有良好的透明度和光泽度，并且能够抵御酸、碱和高温等多种化学腐蚀。

此外，釉料的颜色和纹路也是青花瓷的重要特征，有些釉料呈现出深浅不一的青色，而有些则呈现出咖啡色或红色。

4. 釉料分类
根据不同的成分和用途，青花瓷釉料可以分为透明釉、半透明釉和不透明釉等。

其中，透明釉是最常用的一种釉料，它能够保护瓷器表面并增加光泽度，而半透明釉和不透明釉则主要用于装饰和修补瓷
器表面。

总之，青花瓷釉料是青花瓷制作过程中不可缺少的重要组成部分，它可以影响到青花瓷的质量、外观和装饰效果。

因此，瓷器制作者需要对釉料的成分、制备和特点有一定的了解，才能制作出高质量的青花瓷。

一、何克服陶瓷制品釉面无光的缺陷：1、产生原因：①釉料这熔剂少，熔点高，烧成温度不够。

②施釉太薄，或施釉时釉料未经搅拌均匀。

③已施釉的坯体接近于多孔性的吸水性强的坯体和器物时，很容易使有釉的坯体釉面受到影响。

④燃料中硫磺过多，烧成二氧化硫气体和灰份与釉料化合而生成硫化物，从而提高了釉熔点，促使釉面产生无光。

2、克服措施：①适当增加釉的浓度或多上几次釉。

②适当增加釉料中的熔剂，降低耐火度，或适当提高烧成温度。

③已施釉的坯体要避免接近无釉或某此吸水性强的器物，无釉坯和釉坯不能在同一匣钵内烧成。

光泽釉，半无光釉，无光釉与碎纹釉：各种釉料对于光线吸收不同，而区别为光泽釉、半无光釉、无光釉及碎纹釉品种。

上述釉料均呈色丰富，釉色种类很多，仅就瓷砖釉料的发展趋势将逐渐转向半无光、无光釉系列。

无光釉用成色元素不多，但釉色很丰富，已经形成高岭质无光釉、碱性无光釉、二氧化硅质无光釉种类。

其中，又以钡无光釉、锌无光釉、镁无光釉为其主要代表。

此外还有结晶型无光釉、锂辉石析晶型无光釉、难溶性无光釉等类型。

碎纹釉是釉面生成网状龟裂纹，适宜于瓷砖装饰，最早起源于我国的碎瓷产品。

后来西方国家将其用于瓷砖装饰，收到格外美的效果。

由于坯釉的膨胀系数不同而发生龟裂现象，碎纹釉的配制方法有五种：如采用两种具有不同收缩率的釉，将有高收缩率的釉料施于普通釉上，烧成后上层釉龟裂可以透见下层釉；增加釉的可溶性使釉的收缩增加，如增加长石与硼酸的量；增加釉的收缩率，减少坯的收缩率；使产品急冷工艺也可生成碎纹釉；有的釉在经年放置后也能形成碎纹釉。

如法国采用在普通釉料中增加二氧化硅，矾土或碱类的方法，制成碎纹釉品种。

有的采用多次烧成方法以形成不同的碎纹与颜色效果。

陶瓷的釉面光泽度与配方间关系：瓷器的光泽度与釉层表面的平整光滑程度和折射率有关，它取决于光线在釉面产生镜面反射的程度，是成瓷产品的重要表观质量指标之一，如果釉层表面光滑，反射效应强烈，则光泽度就好。

陶瓷上釉是陶瓷生产中的一个重要环节，釉料覆盖在陶瓷坯体表面，经高温烧制后形成一层坚硬、光滑的玻璃质覆盖层，既美观又能够增强陶瓷的机械强度和化学稳定性。

釉料的主要成分包括以下几种：
1. 硅酸盐：硅酸盐是釉料的主要成分，它包括硅酸钠（Na2SiO3）、硅酸钾（K2SiO3）和硅酸铝（Al2SiO5）等。

这些硅酸盐提供了釉料的玻璃基质。

2. 氧化物：釉料中常见的氧化物有二氧化硅（SiO2）、氧化铝（Al2O3）、氧化锌（ZnO）、氧化铅（PbO）等，它们影响釉料的熔点、硬度和颜色。

3. 碱金属氧化物：如氧化钠（Na2O）、氧化钾（K2O）等，它们可以降低釉料的熔点，使其在烧成过程中易于熔化。

4. 金属氧化物：如氧化铁（Fe2O3）、氧化铜（CuO）、氧化锰（MnO2）等，它们用于调整釉料的颜色和光泽。

5. 酸类：如硝酸、硫酸等，它们用于调整釉料的pH值，影响釉料的稳定性和干燥性能。

6. 助熔剂：在某些釉料中，可能还需要添加助熔剂，如长石、碳酸钠（Na2CO3）等，以降低釉料的熔点，使其在烧成过程中能够顺利进行。

根据不同的陶瓷品种和装饰要求，釉料的配方会有所不同。

例如，在瓷器中，常常使用含铅的釉料来获得光泽度高的表面，而在现代陶瓷中，则更多使用无铅的釉料，以符合环保要求。

在釉料制备过程中，还需要考虑到烧成温度、坯体材质、成本和最终的装饰效果等因素。

陶瓷釉料中个组分作用陶瓷釉料是一种用于覆盖陶瓷表面的材料，它能够给陶瓷制品提供光滑、耐磨、耐腐蚀、具有装饰性和保护性的表面。

陶瓷釉料一般由多个组分组成，每个组分都有特定的作用，下面将对常见的陶瓷釉料组分及其作用进行详细介绍。

1.硅酸盐：硅酸盐是陶瓷釉料的主要组分之一，它是一种无色、透明的化合物。

硅酸盐能够增加釉料的粘度和流动性，使得釉料在陶瓷表面形成均匀的薄膜。

此外，硅酸盐还能够增加釉料的硬度和耐磨性。

2.氧化物：氧化物是陶瓷釉料的关键组分之一，主要包括氧化铝、氧化钛、氧化锌等。

这些氧化物能够影响釉料的颜色、光泽和透明度。

例如，氧化铁可以使釉料呈现红色或棕色，氧化铬可以使釉料呈现绿色或蓝色。

此外，氧化物还可以增加釉料的稳定性和涂覆性。

3.碱金属盐：碱金属盐是一类在陶瓷釉料中常见的组分，包括碱金属的氧化物和碱金属的碳酸盐。

碱金属盐可以增加釉料的熔点和流动性，使得釉料能够在高温下形成均匀的玻璃状膜。

此外，碱金属盐还能够改善釉料的耐化学腐蚀性和稳定性。

4.稳定剂：稳定剂是一类能够提高釉料的稳定性和耐久性的组分，常见的有硼酸盐、磷酸盐和钾酸盐等。

这些稳定剂可以抑制釉料在高温下的分解和结晶，从而提高釉料的涂覆性和成型性。

此外，稳定剂还可以减少釉料的收缩率，防止釉层在干燥和烧结过程中出现开裂和剥落。

5.预制体：预制体是一种含有离子和分子的无定形固体，是陶瓷釉料中的一类常见组分。

预制体可以通过研磨和分散作用使釉料形成均匀的分散体系，提高釉料的涂覆性和粘附性。

此外，预制体还可以增加釉料的光泽和硬度，改善釉料的抗腐蚀性和耐磨性。

综上所述，陶瓷釉料中的各个组分都有不同的作用，它们共同协作，使得釉料在陶瓷表面形成均匀、稳定和具有装饰性的薄膜。

这些组分不仅能够影响釉料的颜色、光泽和透明度，还能够提高釉料的硬度、耐磨性、耐腐蚀性和稳定性。

因此，了解各个组分的作用对于优化陶瓷釉料的配方和制备工艺具有重要意义。

釉料的性质及制备工艺分析釉料是一种覆盖在陶瓷表面的物质，用于增强陶瓷的装饰效果、提高陶瓷的密度和耐磨性等。

釉料的性质和制备工艺直接影响陶瓷制品的质量和外观效果。

下面将对釉料的性质及制备工艺进行分析。

一、釉料的性质：1.物理性质：釉料的物理性质包括颜色、光泽度、透明度、硬度、熔融温度等。

一般釉料的颜色取决于釉料中的金属氧化物，如铁氧化物可以使釉料呈现棕色或黑色，钴氧化物可以使釉料呈现蓝色。

光泽度和透明度可以通过控制釉料中的熔融温度和成分实现。

硬度则直接影响釉料的耐磨性，硬度越高则越不容易磨损。

2.化学性质：釉料的化学性质对陶瓷制品的化学稳定性和耐腐蚀性有重要影响。

一般来说，釉料中的主要成分是氟化物、硅酸盐、硼酸盐等。

氟化物可以提高釉料的耐磨性和耐腐蚀性，同时对环境和人体健康有一定的危害，需要在制备过程中进行严格控制。

3.烧结性：釉料的烧结性是指釉料在高温下熔融、涂覆在陶瓷制品上并形成致密均匀的釉面层的能力。

烧结性的好坏直接影响釉面的质地和外观效果。

釉料的烧结性一般通过控制熔融温度、釉料中的熔融剂和助熔剂的含量等方面来实现。

二、釉料的制备工艺：1.釉料配方的确定：釉料的成分配比是制备过程中最关键的一步。

根据所需效果，可以选择不同的原料，如石英、长石、黏土等。

一般情况下，制备釉料需要考虑原料的破碎度、粒度、颗粒分布等因素。

2.原料的研磨：将釉料的原料进行研磨，可以使原料颗粒更加均匀、细腻，并增加原料与其他添加剂之间的相互作用。

研磨过程中可以添加一定的磨料和润滑剂，以提高研磨效果。

3.釉料的混合与过筛：将研磨好的原料进行混合，保持釉料的均匀性和一致性。

然后进行过筛，去除其中的杂质和颗粒。

4.釉料的熔炼和熔融：将混合好的釉料投入窑炉进行熔炼，使其达到一定的熔融程度。

在熔融过程中，可以添加助熔剂来提高釉料的熔融性。

5.冷却和粉碎：将熔融好的釉料进行冷却，使其形成坚固的块状。

然后将块状釉料进行粉碎，得到所需的细碎釉料。

釉是指覆盖在陶瓷坯体上的玻璃态薄层，但它的组成较玻璃复杂，其性质和显微结构也和玻璃有较大的差异，如它的高温粘度远大于玻璃；其组成和制备工艺与坯料相接近而不同于玻璃。

釉的作用在于：改善陶瓷制品的表面性能，使制品表面光滑，对液体和气体具有不透过性，不易沾污。

其次可以提高制品的机械强度、电学性能、化学稳定性和热稳定性。

釉还对坯起装饰作用，它可以覆盖坯体的不良颜色和粗糙表面。

许多釉如颜色釉、无光釉、砂金釉、析晶釉等具有独特的装饰效果。

第一节釉的分类釉的品种很多，分类方法也较多，常用的有：1按与其结合的坯体的种类分可分为瓷釉、陶釉。

2.按制备方法分：生料釉——所有制釉的原料均不预先熔制，而是直接加入球磨机混合，制成釉浆。

熔快釉——先将部分易熔、有毒的原料以及辅助原料熔化成熔快，再与粘土等其它原料混合、研磨成釉浆。

盐釉——当坯体煅烧到高温时，向窑内投入挥发性盐（常用NaCl），使之气化后直接与坯体作用形成薄的釉层。

3.按釉的外观特征分可以分为透明釉、乳浊釉、半无光釉、结晶釉、金属光泽釉、裂纹釉等。

4.按釉的成熟温度分可分为高温釉（>釉250℃）、中温釉（釉釉00~釉250℃）、低温釉（<釉釉00℃）。

5.按釉的主要熔剂矿物分类可分为长石釉、石灰釉铅釉、锂釉、镁釉、锌釉等。

长石釉——以长市为主要熔剂，釉式中K2O+Na2O的分子数等于或稍大于RO的分子数，长石釉的高温粘度大、烧成范围宽、硬度较大、热膨胀系数也较大。

石灰釉——主要熔剂为CaO，釉式中CaO的摩尔数≥0.7，石灰釉的光泽很强、硬度大、透明度高，但烧成范围较窄，气氛控制不好易产生“烟熏”。

如果用一部分长石代替石灰石，使CaO含量<8%则称为石灰碱釉，以部分MgO（分子数>0.5）代替部分CaO则称为镁釉，以ZnO代替CaO（分子数>0.5）则称为锌釉. 铅釉——以PbO为助熔剂的易熔釉。

它的特点是成熟温度较低，烧熔范围较宽，釉面光泽强，表面平整光滑，弹性好。

陶瓷釉料的分类一、引言陶瓷釉料是陶瓷制品的重要组成部分，它可以保护陶瓷制品表面，增加其美观度和实用性。

根据不同的化学成分和物理特性，陶瓷釉料可以被分为多种类型。

二、按化学成分分类1. 无机釉料无机釉料是指由无机物质组成的釉料，主要包括硅酸盐釉、氧化物釉、钙钛矿釉和锆钛酸盐釉等。

其中硅酸盐釉是最常见的一种，它由硅酸盐类物质和氧化物类物质组成。

氧化物釉则是由金属氧化物类物质组成，具有较高的耐火性能和化学稳定性。

钙钛矿釉则是由钙钛矿类物质组成，具有良好的光泽度和色彩效果。

锆钛酸盐釉则是由锆酸盐和钛酸盐等物质组成，具有很高的耐火性能。

2. 有机釉料有机釉料则是指由有机材料组成的釉料，主要包括有机树脂釉、聚合物釉和复合釉等。

有机树脂釉是由树脂类物质和溶剂类物质组成，具有良好的附着力和耐磨性。

聚合物釉则是由聚合物类物质组成，具有良好的耐化学性和防水性。

复合釉则是由无机材料和有机材料混合而成，具有多种优点。

三、按使用范围分类1. 瓷器釉料瓷器釉料主要用于陶瓷制品的表面处理，以增加其美观度和实用性。

常见的瓷器釉料包括透明釉、白色釉、彩色釉等。

2. 建筑陶瓷釉料建筑陶瓷釉料主要用于建筑装饰中，如地面砖、墙面砖等。

常见的建筑陶瓷釉料包括平面光亮釉、凹凸不平的纹理效果等。

3. 工业陶瓷釉料工业陶瓷釉料主要用于工业制品中，如电子元件、高温设备等。

常见的工业陶瓷釉料具有高温稳定性、耐腐蚀性等特点。

四、按加工方式分类1. 浇注釉料浇注釉料是指将釉料液体直接浇注在陶瓷制品表面，然后进行加热处理。

这种方式可以使釉料均匀地附着在陶瓷制品表面，形成较厚的釉层。

2. 喷涂釉料喷涂釉料是指将釉料喷涂在陶瓷制品表面，然后进行加热处理。

这种方式可以使釉料均匀地覆盖在陶瓷制品表面，并形成较薄的釉层。

3. 漆刷釉料漆刷釉料是指将釉料用刷子刷在陶瓷制品表面，然后进行加热处理。

这种方式可以使釉料均匀地覆盖在陶瓷制品表面，并形成较厚的釉层。

五、总结根据不同的化学成分、使用范围和加工方式等因素，我们可以将陶瓷釉料分为多种类型。

什么是釉料？釉料的性质，分类等基础知识
从化学上讲，陶瓷釉料是一种经过高温环境后附着在陶瓷坯体上的硅酸盐化合物，根据化学性质，外观种类与使用方法的不同又分为陶瓷釉和陶瓷色料。

陶瓷釉具有较坯体低的熔点（1200-1330度），在高温下会如同加热的饴糖一般，熔化成粘稠状流质物体，并在冷凝固成为一种类似玻璃相的硅酸盐物质。

具有光泽，防水性.抗腐蚀和很高的机械强度陶瓷色料具有较高的熔点，高温下不易熔化，因此可以绘制细线而不晕散。

本身没有光泽度。

参和掌少量釉后会有微弱光泽，使用陶瓷色料的瓷器一般用透明釉覆盖色料来取得瓷器所必须的光泽度与防水性。

绝大多数陶瓷色料都具有极其稳定的性质，在高温下不会变化（某些特殊色料除外）
常用相关提问：制作某些艺术品到底是用釉还是用色料？
.答：渲染或写意可以选择釉，而要精细的勾勒线条则使用色料，如果要实现多姿多彩的窑变效果当然也需要使用釉。

釉本身具有光泽，而色料不具有光泽，需要覆盖透明釉才能给瓷器带来光泽。

釉料是怎么分类的？
按烧成制度
景德镇的釉料根据烧成制度大体上分为三类：在1280C—1320C 的还原气氛环境下烧成的高温釉料，在1180C—1260C的氧化气氛环境下烧成的中温釉料，以及在780C—850C的氧化气氛环境下烧成的低温釉料。

一般来说，描述某种釉，“高温”在绝大多数情况下的默认意义是“高温且还原气氛”。

而“中温”与“低温”二词的意义也近似的等于“中温且氧化气氛”，“低温且氧化气氛”。

常用相关提问：高温釉和中温釉，低温釉有什么区别？
答：用最简单常用的说法回答，就是高温釉使用气窑烧制，而中温釉须电窑烧制。

陶瓷釉料配方600例【最新版】目录一、陶瓷釉料的概念与分类二、陶瓷釉料的主要原料及作用三、陶瓷釉料的配方及制备方法四、陶瓷釉料的应用与效果五、陶瓷釉料的发展趋势正文一、陶瓷釉料的概念与分类陶瓷釉料是指覆盖在陶瓷制品表面的一层特殊材料，通常由多种无机矿物和化学物质组成。

釉料的主要作用是提高陶瓷制品的色泽、亮度、质感和保护陶瓷制品的表面。

根据烧成温度、成分和效果的不同，陶瓷釉料可以分为多种类型，如低温釉、中温釉、高温釉、色釉、艺术釉等。

二、陶瓷釉料的主要原料及作用陶瓷釉料的主要原料包括石英、长石、石灰、粘土、硼砂、萤石、碳酸锂、氧化铁、氧化铬、氧化锌、氧化锰等。

这些原料在釉料中的作用如下：1.石英：提高釉料的硬度和光泽度。

2.长石：增加釉料的透明度和硬度。

3.石灰：调节釉料的 pH 值，促进釉料成熟。

4.粘土：提高釉料的黏度和塑性。

5.硼砂：增加釉料的硬度和光泽度，促进釉料熔融。

6.萤石：提高釉料的透明度和光泽度。

7.碳酸锂：调节釉料的熔点和硬度。

8.氧化铁：呈红色，用于调整釉料的颜色。

9.氧化铬：呈绿色，用于调整釉料的颜色。

10.氧化锌：呈白色，用于调整釉料的颜色。

11.氧化锰：呈黑色，用于调整釉料的颜色。

三、陶瓷釉料的配方及制备方法陶瓷釉料的配方需要根据不同的釉料类型、性能要求和应用场合进行调整。

以下是一种简单的陶瓷釉料配方及制备方法：原料：金矿尾砂、石英、方解石、硼砂、萤石、碳酸锂、氧化铁、氧化铬、氧化锌、氧化锰。

配方：金矿尾砂 30%，石英 30%，方解石 20%，硼砂 5%，萤石 5%，碳酸锂 3%，氧化铁 2%，氧化铬 2%，氧化锌 2%，氧化锰 2%。

制备方法：将上述原料充分混合，过 60~80 目筛，然后在 1200~1400℃下熔炼 2~4 小时，水淬后得到块状釉料。

将块状釉料经湿法球磨后，过筛除杂得到釉浆。

将釉浆施于坯体表面，烧制后冷却，得到陶瓷釉料。

四、陶瓷釉料的应用与效果陶瓷釉料广泛应用于日用陶瓷、建筑陶瓷、卫生陶瓷、工业陶瓷等领域。

陶艺釉料釉是⼀种近似于玻璃的物质，覆盖于坯体的表⾯，也称为釉⾐。

釉玻璃主要的成份是⽯英，但⽯英本⾝很耐温，160O度才会熔解。

没有这样⾼的成瓷温度，因此需加⼊助溶剂作⽤的钾、钠、钙等来降低熔点，熔成玻璃质。

⼜由于不够稠，在⾼温时流动性很⼤，⽆法依附于坯体，易流失，为此就得加⼊⼀种原料，增加其粘性，缓和流动性，这种原料就是氧化铝。

釉有防污、防液渗的作⽤，其变化也⾮常丰富，是陶艺的常备⽤料，如能同作品的内容、形态结合恰到好处，能产⽣很好的艺术效果。

⼀、釉的分类：1 D2 c1 B& C2 ~& K" M+ E/ x% d( @$ B+ E0 c按制品分陶器釉、炻器釉、瓷器釉按烧成温度分⾼温釉、中温釉、低温釉按表⾯特征分透明釉、乳浊釉、⽆光釉、半光⾯釉、结晶釉、光泽釉、纹⽚釉、电光釉、流动釉、砂⾦釉、花釉按制备⽅法分⽣料釉、熔块釉、挥发釉(盐釉)按溶剂成份分长⽯釉、⽯灰釉、镁质釉、锌釉、铝釉、锡釉等。

按氧化⾦属着⾊剂分铁釉、铜红釉、钴兰釉、铬釉等。

按应⽤⽅式分单⾊釉、复合⾊釉⼆、釉料的化学组成依据化学性质可分成三类：⽯英类物料属酸性类(代号：RO2)熔剂类的钾、钠等，属碱性类(代号：RO、R20)，氧化铝类的物料属中性类(代号：R203)，釉的化学性质直接影响坯釉之间的反应及釉⾯的形成状态，釉的化学组成应与坯的化学性质接近，但⼜保持适当的差别，特别是碱性氧化物，能良好地渗⼊坯体，坯的酸性⾼，釉是弱酸性；坯是弱酸性，釉是中性；坯是中性，釉是碱性碱性类酸性类中性类RO、R20R20R203氧化钾K20⽯英Si02氧化铝AL203氧化钠NaO氧化钛Ti02氧化硼B203氧化钙Ca0氧化锆Zr02氧化钡Ba0氧化锡Zu02氧化锌Zn0氧化锰Mn02氧化铅Pb0氧化镁Mg0氧化锶Sr0三、配料组成及其作⽤制釉的原料要纯净，主要原料有粘⼟矿物长⽯、⽯英等，粘⼟的成份少，熔剂的成份多，才具备⽣成璃璃质的条件，为制釉提供⼀种和多种的氧化物组成，由此决定釉的性质。

釉料 想起当年，本屌丝还是⼀个初级搬砖⼯的时候，苦逼的搬砖历史历历在⽬。

帮前辈们烧砖、捡砖、洗⽹版、洗花釉杯⼦...这种⽣活让我看不到希望，学习坯釉极其强⼤的求知欲望不断的刺激我的⼤脑神经，于是向前辈们各种献殷勤，各种讨教，换来的是淡淡⼏句，“我也不是很清楚，说了你也不懂，快去搬砖去...”为了让各位新⼿早⽇翻⾝农奴把歌唱，笔者把⾃⼰局限的坯釉知识和⼤家交流探讨，希望给⼤家实质性的帮助，因本⼈⽔平有限，不对之处肯请各位前辈们批评指正。

1陶瓷釉料知识简述陶瓷釉料常见的釉料有熔块釉，半⽣料釉和全⽣料釉等。

全⽣料釉对⼤家学习釉料有举⼀反三之功效，此⽂侧重于全⽣料釉。

釉料往往是由长⽯类原料作熔剂，配⽐合适⽐例的碳酸钙、碳酸钡、氧化镁、氧化铝、氧化锌等矿物质或化⼯料，试验出符合⽣产要求的釉⾯质感，光泽度，乳浊度和适宜的膨胀系数的釉料。

1.1陶瓷釉料常⽤原料名称及作⽤简述钾长⽯：熔剂的⼀种，稳定降温助熔，提⾼透明度，有较宽的烧成范围。

钠长⽯：常⽤低温熔剂，助熔效果⽐钾长⽯好，膨胀系数⽐钾长⽯⼤，烧成范围⽐钾长⽯窄。

碳酸钙：硬质熔剂，提⾼釉的⽩度和硬度，提升物理性能和印刷性能，常⽤于哑光釉的消光剂，膨胀系数较⼤。

碳酸钡：硬质熔剂，⾼温下有较好的助熔效果，常⽤于哑光釉的助熔，可增加釉⾯的光泽度。

烧滑⽯：硬质熔剂，⾼温下助熔，常⽤于哑光釉的助熔和消光，膨胀系数较⼤。

硅灰⽯：提⾼釉的⽩度和强度，烧成范围较宽。

⽓⼑⼟：提升釉的悬浮性能和粘性，提⾼⽩度易触变，膨胀系数较⼩。

氧化铝：提升釉的稳定性，增加釉的硬度，降低釉的膨胀系数，提⾼釉料的始熔点。

氧化锌：助熔效果好，烧成范围宽，膨胀系数⼩。

⽯英：提⾼釉的强度，能提⾼釉的烧结温度，能⽣成玻璃增加透光。

硅酸锆：增⽩汝浊剂，较⾼的烧结温度，膨胀系数较⼩。

建筑陶瓷⽣产过程中透明釉和汝浊釉应⽤范围⾮常⼴，下⾯就简单介绍下透明釉和汝浊釉，⼤家可以根据⾃⼰⽣产实际情况对配⽅进⾏微调。
