一种地铁移动通信系统覆盖的解决方案

地铁场景多形态5G 覆盖优化解决方案苏翰，张阳，张柠（中国移动通信集团有限公司, 北京 100032）摘　要　随着城市的发展，地铁作为运量大、时间准的城市公共交通设施，成为了城市重要的连接纽带和城市名片。

本文通过理论联系实践，围绕新一代地铁5G 4T4R技术开展研究，基于泄漏电缆传递信号均匀的特点，提出了地铁轨道内5G 4T4R全覆盖优化方案，最大化提升4G/5G资源效能，快速形成地铁通信网5G覆盖优势，通过地铁的5G覆盖应用为城市名片的窗口场景打造良好口碑。

关键词　多接口合路器；隧道；漏缆中图分类号 TN929.5 文献标识码 A 文章编号 1008-5599（2021）05-0055-04收稿日期：2021-01-11地铁场景用户聚集、服务群体广泛，是集中体现移动运营商网络质量的窗口，口碑传播效应显著，是凸显网络差异化优势的重要名片。

地铁作为大众日常出行的重要方式，保证其具有良好的网络覆盖，对于提升用户体验感知具有重大意义。

伴随着5G 发展，地铁4G/5G 网络和业务将长期共存并且相互影响和干扰。

随着频段的叠加，地铁存量线路4G 不同信号系统间互调干扰问题愈发突出。

本文基于地铁4G 传统覆盖，同时结合5G 关键技术引入，针对如何充分发挥5G 覆盖优势开展了研究，以期应对后续4G 互调干扰和实现5G 用户地铁场景下用户感知优化提升。

1 地铁5G 覆盖常规方案地铁线路包含隧道和站厅站台，其中隧道通过RRU 加漏缆覆盖，站台通过分布式皮基站覆盖。

1.1 站台站厅2.6 GHz NR 覆盖方案地铁站台区域（站台、站厅、出口通道)覆盖一般考虑边缘覆盖（重点保障车厢内）和切换两个因素。

(1) 站台站厅部署间距建议：22～28 m（典型值25 m），NR 与Sub 3 GHz G/U/L 同点位共覆盖。

(2) 天线部署方式：内置全向天线，吸顶安装，站台两排间隔之字形部署。

(3) 切换带（重叠覆盖区）设计：站台两侧靠近隧道口位置部署4个pRRU，向隧道内延伸覆盖20～30 m，构造列车进出站台切换带，能够满足NR 切换需求。

民用地铁通信覆盖互调干扰解决方案摘要：民用地铁通信的显著优点是其优越的指挥调度能力,不仅具备语音无线传输功能,而且非常适合构建指挥调度网络,包括组呼、群呼、紧急呼叫、动态重组等。

本文主要对民用地铁通信覆盖互调干扰解决方案进行论述。

关键词：民用地铁；通信；互调干扰；方案引言目前我国的民用地铁通信覆盖系统一般是移动、联通、电信、广电等多家运营商共建一套室内分布系统，通过无源器件POI共享共建进行信号覆盖。

由于信号覆盖共址系统较多，信号的发射和接收频段的重叠、邻近，发射机和接收机非理想化的运行，800M、900M、1800M、2.6G、3.5G等多个频段在非线性器件工作中产生谐波和组合频率分量等因素，给共建系统造成带内干扰问题。

2民用地铁通信覆盖互调干扰解决方案2.1解决互调干扰的技术措施在分析地铁覆盖系统存在的干扰后，应该采取以下主要措施防止民用系统之间以及专网之间的干扰。

严格执行相关流程标准，遵守相关管理文件。

严格执行信息产业部的相关规定，消除各种系统设备移动通信公共地址造成的干扰，制定并实施相关文件的相关技术措施。

选择合理的工作频率。

确定民用网络和专用网络的每个系统的频带，在实际应用中，必须充分考虑频带间距等各种因素以保持相互干扰，必须进行必要的检查、计算和测试，设置合理的频带间距。

正确分配辐射功率。

如果从一个系统传输到另一个系统的功率过高，则会增加干扰的风险，严重的情况下，另一系统可能会被阻塞。

系统间必须合理分配辐射功率，以确保系统全覆盖和正常接收，做好相关检查、计算和试验，总结出其他系统的最小发射功率。

减少每个系统的天线之间的互耦。

为了实现互不干扰，减少每个系统天线之间的互耦变得至关重要。

工程中通过相关测量、计算和试验，进行工程估算，来调整系统的天线方向角、天线位置、天线的极化方向，从而减少系统天线之间的互耦。

地铁隧道中泄漏电缆合理的布放会降低系统间的耦合。

地铁隧道里有民用通信网、集群专用网、公安网等泄漏电缆系统，为了确保多套系统之间泄漏电缆的耦合，只能结合实际工作经验和实际测量、研究和计算结果，合理安排泄漏电缆的位置，以尽量减少泄漏电缆之间的耦合。

地铁无线调度通信系统解决方案南京中科智达物联网系统有限公司、背景在地铁建设及运营中，人们常把地铁无线调度通信系统称作运营无线通信系统或无线通信系统，更简称为无线系统或无线专网。

地铁无线通信作为地铁地下施工时的唯一的通信手段，担负着提高运营效率、保障施工安全的重要使命。

因此，地铁无线通信系统的设计，应该确保语音及数据通信功能、调度管理功能的实现以及保证全线场强覆盖、提高通信质量为最终目标。

为满足这类需求，必须提供地下的高速数据无线传输通道。

这个无线传输通道必须同时具备高数据容量和快速移动性两个条件同时要想解决这些问题需要各级部门的统一协调。

只有不断加强施工的管理力度，才能有效地减少事故的发生，做好安全生产管理工作，是国家当前部署的重点工作之一。

南京中科智达物联网系统有限公司运用无线传输技术提供的行业解决方案，不仅突破了行业本身的管理限制，而且在安全生产方面有专门的研究。

可满足业务及安全的双重需求。

二、无线覆盖设计原则当前系统建设目标是建立一个统一的综合性平台，通过统一的无线网络接入，实现功能丰富、自动路由、全透明传输、全面的无线业务等一体化的处理与管理。

同时，系统需要最佳的性价比。

主要的一些系统设计原则如下所列：系统的先进性采用最新的无线网络技术，使其在无线领域具有较高的水平。

结合业务实际，建立高可用性的无线系统。

功能的丰富性系统应该具有丰富的无线应用功能，满足应用要求。

系统的可扩展性扩充方便，设置修改灵活，操作维护简单，系统构筑时间短，能够适应业务的快速变化，整个系统可以根据用户的需要进行规模上的扩展，扩展后所有功能和管理的模式保持不变。

实用性系统将充分考虑实用性，以用户的实际需求为出发点，充分满足（用户）使用方便、系统管理方便的原则。

系统的可靠性可靠性、稳定性是本系统一个非常重要的设计原则，必须采取有效的手段，保证整个系统的可靠稳定运行，并充分做到的全天候服务，关键的设备和功能模块要做到双备份，实现多级的冗余设计，保证系统无单一故障点，达到电信运营要求水准，以最大限度的保护用户投资。

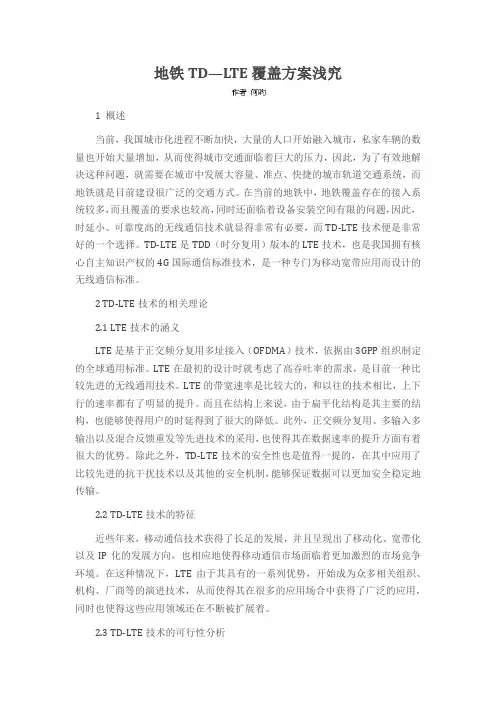

地铁TD—LTE覆盖方案浅究1 概述当前，我国城市化进程不断加快，大量的人口开始融入城市，私家车辆的数量也开始大量增加，从而使得城市交通面临着巨大的压力，因此，为了有效地解决这种问题，就需要在城市中发展大容量、准点、快捷的城市轨道交通系统，而地铁就是目前建设很广泛的交通方式。

在当前的地铁中，地铁覆盖存在的接入系统较多，而且覆盖的要求也较高，同时还面临着设备安装空间有限的问题，因此，时延小、可靠度高的无线通信技术就显得非常有必要，而TD-LTE技术便是非常好的一个选择。

TD-LTE是TDD（时分复用）版本的LTE技术，也是我国拥有核心自主知识产权的4G国际通信标准技术，是一种专门为移动宽带应用而设计的无线通信标准。

2 TD-LTE技术的相关理论2.1 LTE技术的涵义LTE是基于正交频分复用多址接入（OFDMA）技术，依据由3GPP组织制定的全球通用标准。

LTE在最初的设计时就考虑了高吞吐率的需求，是目前一种比较先进的无线通用技术。

LTE的带宽速率是比较大的，和以往的技术相比，上下行的速率都有了明显的提升。

而且在结构上来说，由于扁平化结构是其主要的结构，也能够使得用户的时延得到了很大的降低。

此外，正交频分复用、多输入多输出以及混合反馈重发等先进技术的采用，也使得其在数据速率的提升方面有着很大的优势。

除此之外，TD-LTE技术的安全性也是值得一提的，在其中应用了比较先进的抗干扰技术以及其他的安全机制，能够保证数据可以更加安全稳定地传输。

2.2 TD-LTE技术的特征近些年来，移动通信技术获得了长足的发展，并且呈现出了移动化、宽带化以及IP化的发展方向，也相应地使得移动通信市场面临着更加激烈的市场竞争环境。

在这种情况下，LTE由于其具有的一系列优势，开始成为众多相关组织、机构、厂商等的演进技术，从而使得其在很多的应用场合中获得了广泛的应用，同时也使得这些应用领域还在不断被扩展着。

2.3 TD-LTE技术的可行性分析近些年以来，无线通信技术获得了非常快速的发展，不过其最终的方向都是指向了LTE技术。

5G地铁覆盖解决方案探究摘要：结合实际，对5G地铁覆盖解决方案内容进行研究。

首先对当前5G 地铁覆盖的难点内容进行分析，其次在解析难点问题基础上，分析了现阶段 5G 地铁覆盖解决方案选择要点。

希望论述后，可以给相关人员提供帮助。

关键词：5G；地铁；覆盖；解决方案；探究0 引言地铁已经是目前人们出行的主要方式，其对于改善城市交通运行状态有着直接的影响。

随着5G商业化发展逐步加速进行，能够有效的促进各个领域的发展，同时也能够满足5G新业务发展的需要，应用到地铁中可以实现地下区域的公共移动通信优质服务，但是5G建设却存在着很多的问题，也会直接影响运行效率，需要综合分析这些问题，并且有效的处理和解决，以推动地铁的高效运行。

1 5G 地铁覆盖的难点分析城市地铁一般属于封闭性的地下空间，系统内包含多个组成部分，站厅、站台、工作人员区域、区间隧道等等，前三类场景目前已经全部实现DAS （分布式天线系统）覆盖，全部应用的是地铁的漏缆覆盖。

地铁运行公司所采用的覆盖系统是目前比较先进的，为中国铁塔公司承建、运营上共享的建设方式，可以实现多平台的接入和使用。

目前我国的工信部为了能够大力促进5G事业的发展，设置了全新的工作频段，明确的规定了5G所需要是使用的频段，为5G的建设和使用提供了基础条件。

经过目前的实际情况分析，在Sub 6G （ 6 GHz 以下）频段部署 5G ，有着非常明显的优势，其可以给用户带来不一样的上网体验，与以往的上网速度对比来说，其是非常快的，可以达到之前的10倍以上。

但是与之而来的问题也是比较严重的，该频段设置到室内空间中，覆盖范围难以扩大，能力也比较差。

从电波的传播规律出发，频率越高，其在空中的传播损失也就会越大，穿透墙体或者玻璃等物体时，所产生的损失也是比较大的。

表 1中明确的支出了不同频段的空口损耗差参数。

根据表1中的相关数据分析可以发现，电波在3.5 GHz 频段之下传播过程中损耗相对较大，与传统 Sub 3G 所应用的1.8 GHz频段对比可以发现，其综合损耗会超出10.6 dB 左右。

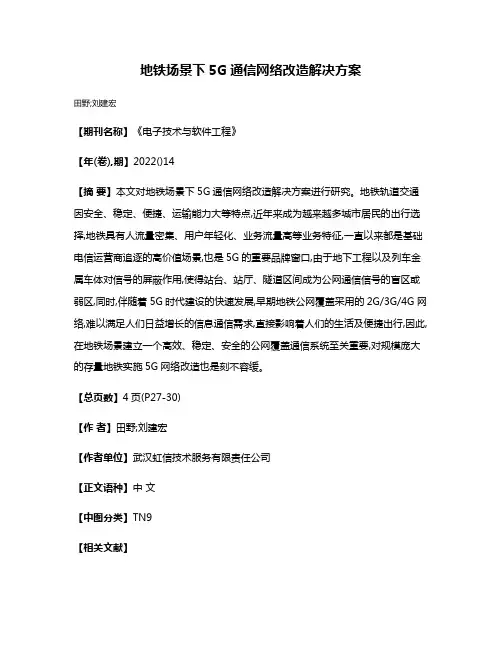

地铁场景下5G通信网络改造解决方案
田野;刘建宏
【期刊名称】《电子技术与软件工程》
【年(卷),期】2022()14
【摘要】本文对地铁场景下5G通信网络改造解决方案进行研究。

地铁轨道交通因安全、稳定、便捷、运输能力大等特点,近年来成为越来越多城市居民的出行选择,地铁具有人流量密集、用户年轻化、业务流量高等业务特征,一直以来都是基础电信运营商追逐的高价值场景,也是5G的重要品牌窗口,由于地下工程以及列车金属车体对信号的屏蔽作用,使得站台、站厅、隧道区间成为公网通信信号的盲区或弱区,同时,伴随着5G时代建设的快速发展,早期地铁公网覆盖采用的2G/3G/4G网络,难以满足人们日益增长的信息通信需求,直接影响着人们的生活及便捷出行,因此,在地铁场景建立一个高效、稳定、安全的公网覆盖通信系统至关重要,对规模庞大的存量地铁实施5G网络改造也是刻不容缓。

【总页数】4页(P27-30)
【作者】田野;刘建宏
【作者单位】武汉虹信技术服务有限责任公司
【正文语种】中文
【中图分类】TN9
【相关文献】
1.浅谈地铁场景中5G移动通信网络的规划及设计
2.地铁场景多形态5G覆盖优化解决方案
3.地铁应用场景5G网络综合解决方案探讨
4.地铁隧道内电信联通5G室分快速改造解决方案
5.3.5G移频MIMO与3.5G双DAS改造室分在不同场景下的建设成本研究
因版权原因，仅展示原文概要，查看原文内容请购买。

地铁通信无线系统的覆盖及网络优化探究一、地铁通信无线系统的特点2. 客流密度大：地铁作为城市的重要交通工具，每天要承载大量的乘客。

在高峰时段，地铁车厢内人满为患，乘客的移动速度快、密度高，给通信网络的建设和优化带来了很大的困难。

3. 信号干扰：地铁车厢内存在大量的电子设备，如手机、平板电脑等，这些设备同时工作时会产生大量的电磁干扰信号，对通信网络造成严重的干扰。

1. 信号传播障碍：地下隧道和站台结构复杂，电磁波的传播受到很大的阻碍，容易导致信号的衰减和波动，从而影响通信质量。

2. 客流密度大：在高峰时段，地铁车厢内的乘客密度非常大，这会导致无线信号的覆盖面积和网络容量的需求剧增。

1. 天线设计优化：在地铁隧道和站台等地下空间，由于材料的屏蔽作用，信号的传播受到很大的阻碍。

为了提高信号的覆盖范围和质量，需要对天线的设计进行优化，采用多天线多输入多输出（MIMO）技术，提高信号的传输效率和抗干扰能力。

2. 功率控制优化：针对地铁车厢内客流密度大、信号干扰严重的特点，需要对通信系统的功率控制策略进行优化，调整传输功率和覆盖范围，避免信号重叠和干扰，提高通信质量。

3. 多频段技术应用：通过引入多频段技术，可以有效地克服地下隧道和站台等特殊环境对信号传播的阻碍，提高无线网络的覆盖范围和容量，满足地铁车厢内大客流量的通信需求。

四、现有解决方案1. 信号增强器：通过在地铁隧道和站台等地下空间部署信号增强器，可以有效地增强通信信号的覆盖范围和质量，改善客户的通信体验。

2. 天线优化：采用新型的多频段、多天线MIMO技术，提高地铁通信无线系统的抗干扰能力和传输效率，改善通信质量。

3. 网络容量提升：引入大容量通信设备和技术，提高地铁通信无线系统的网络容量，满足客流密度大、通信需求高的特点。

五、未来发展方向1. 5G技术的引入：随着5G技术的发展和应用，地铁通信无线系统将迎来新的发展机遇。

5G技术具有更高的传输速率、更低的时延和更大的连接密度，能够更好地满足地铁车厢内的大客流量通信需求。

浅谈移动通信信号在地铁内的覆盖摘要：目前，移动通信网络基本实现全覆盖，其目标是让大众在使用移动信号时可以无缝衔接，打破空间限制，实现随时通信，这对通信网络在城市空间的覆盖提出了更高的要求。

实际工作中，移动通信网络覆盖的难点主要体现在一些典型区域，尤其是针对长度较长、弯道较多的隧道部分。

关键词：移动通信；信号；地铁内；覆盖引言随着移动通信技术快速地发展，世界之间的距离不断被缩小。

各种信息无时无刻在时空中传播，移动通信给人们的日常生活提供了极大的便利。

本文主要分析了移动通信如何在地铁内进行覆盖，阐述了移动通信系统组成的原理，希望给相关工作者提供一定的参考作用。

1 空间信息与移动技术的内涵关于空间信息的定义如下：一个地理区域中的所有的信息集合叫做空间信息，例如一定区域，那么这个区域所涉及的各种建筑，比如房屋、道路、甚至房间内部以及房间上方的区域所有的信息都是空间信息。

而移动通信只是一种用户终端获取各种空间信息的一种手段和方式，因此空间信息是需要移动技术把空间信息传递给用户，也可以说它是相当于一种媒介的作用。

这种媒介能够使得用户获取到他们想要获取的信息，因此可以满足他们的需求。

移动通信和空间信息集成应用是能够更加方便快捷地给用户提供更好的服务。

例如十分常用的一种基于位置的服务（LBS）软件，这个软件能够把客户的移动通信设备和空间信息相连接，同时为客户提供他所需要的信息，这样就可以方便用户了解附近的位置以及商业信息，比如为他查询附近是否有餐厅银行等等。

现在的4G通信技术已经很成熟了，在如今的移动通信中，通信功能已经满足不了人们日常的需求了，人们更渴望的是精神上的满足，能够将工作和休闲有机结合起来。

同时，随着AR、VR等空间信息技术的逐步深化，这两种空间信息增强技术能够更好地满足人们的需求。

2 空间信息与移动通信的主要集成结构概述图1集成体系的结构示意图如图1所示，目前的集成体系主要分为三部分，第一层主要是数据层，第二层主要是中间层，第三层主要是表现层，他们之间相互嵌套，共同推动了数据的流动，同时实现信息的转移。

地铁无线覆盖解决方案1. 引言地铁作为城市交通的重要组成部分，为人们出行提供了便利。

然而，地铁车厢内的信号覆盖一直以来都是一个问题。

为了提供更好的乘客体验，地铁运营商需要采取措施来解决这一问题。

本文将介绍一种地铁无线覆盖的解决方案，以改善地铁乘客的通信体验。

2. 问题分析地铁车厢内的信号覆盖问题主要有两个方面：一是地铁车厢位于地下，信号在隧道内容易受到屏蔽；二是大量乘客同时使用手机等无线设备，导致网络拥塞。

这两个问题导致了地铁车厢内的无线通信质量差，用户经常遇到无法上网、通话质量差等问题。

3. 解决方案为了解决地铁车厢内的无线覆盖问题，我们可以采用以下方案：3.1. 信号增强器在地铁车厢内安装信号增强器可以解决信号在隧道内受屏蔽的问题。

信号增强器可以接收地面基站的信号，并通过天线将信号扩展到地铁车厢内。

这样一来，乘客就能够在地铁车厢内正常使用手机和其他无线设备进行通信。

3.2. 小区基站为了解决地铁车厢内网络拥塞的问题，可以在地铁车厢内安装小区基站。

小区基站可以提供地铁车厢内的独立网络，减轻地铁车厢与地面基站之间的通信压力。

乘客可以通过连接小区基站的网络进行上网、通话等操作，提高通信质量。

3.3. 公共Wi-Fi网络除了信号增强器和小区基站，还可以在地铁车厢内提供公共Wi-Fi 网络。

公共Wi-Fi网络可以解决乘客移动设备过多导致的网络拥塞问题，降低地铁车厢的通信压力。

乘客可以通过连接公共Wi-Fi网络进行上网，减少对手机网络的依赖，提高通信质量。

4. 实施步骤为了实施地铁无线覆盖解决方案，可以采取以下步骤：4.1. 调研和规划首先，地铁运营商需要进行调研和规划，确定在哪些地铁线路和车站实施地铁无线覆盖解决方案。

调研和规划阶段需要考虑地铁车厢的总数、乘客数量、信号覆盖情况等因素。

4.2. 安装信号增强器和小区基站在确定了需要实施地铁无线覆盖解决方案的地铁线路和车站后，地铁运营商可以开始安装信号增强器和小区基站。

地铁场景的5G覆盖及与4G协同组网案例一、情况说明5G网络是国内正在大力建设的新一代无线移动通信网络，相比于4G网络，其有着高带宽，高速率，低时延等特性。

目前三大运营商在主要城市的核心区域实现了5G网络的商用，预计于2020年底在全国完成规模化部署。

经历过七年的4G网络建设，三大运营商利用时分复用（TD）和码分复用（CD）技术建立了庞大的4G网络，承载了几乎全部的数据业务，在未来很长的一段时间，4G网络依然会是我国无线通信的基础核心承载网。

2G网络方面，中国移动由于对4G语音业务volte部署相对滞后，一大部分用户在进行语音业务时仍会回落至2G网络进行通话，近期无法腾频退网。

所以在很长一段时间内，中国移动的无线通信网将会出现5G/4G/2G三网共存的局面。

另一方面，地铁已经成为城市交通最重要的出行方式之一，截至2020年底，中国内地已经有超过40个城市开通了地铁或城市轨道交通线路，客流量呈逐年递增的态势。

地铁的无线网络覆盖，主要面临着人流高、话务高、容量高等压力。

目前地铁场景基本已经包含三大运营商网络覆盖，以北京地铁的中国移动信网络信号为例，现网所有站点均已具备2G/4G设备，开通有900M，FDD 900M，FDD 1800M，LTE-F，LTE-E，LFT-D网络制式。

根据地铁建筑场景的具体特点，站点主要由站厅，站台以及隧道三部分组成；地铁基本处在地下隧道运行，无线环境比较封闭，外界信号难以进入。

为了让用户可以感受到5G覆盖带来的新体验，新的5G设备需要馈入现网2/4G网络中，进行网络演进。

由于5G本身频段较高，且现网已有的POI等器件与5G网络不兼容，所以在地铁室内分布系统中引入5G网络进行协同组网的工作将面临极大挑战。

本案例将在不同的地铁建筑场景下，采用多种5G网络方案与现网2/4G融合，对比分析各建设方案优劣，从而对未来5G网络在地铁场景下的覆盖提供帮助。

二、问题分析如何有效、合理的在地铁场景下馈入5G网络信号，需要从以下几个方面分析。

2015．09．23中国移动通信集团设计院有限公司第二十一届新技术论坛一种地铁移动通信系统覆盖的解决方案中国移动通信集团设计院有限公司广东分公司周彪傅子维【摘要】：现代都市规模的不断扩大、城市轨道交通的快速发展，使地铁客流量大幅增加。

与此同时，人们对地铁中进行高质量通信服务的需求也日益强烈。

本文以某市地铁11号线移动通信信号覆盖为设计目标，通过对地铁站台、隧道等场景特点的详细分析，并结合2G与TD-LTE技术特点，探索新的地铁移动通信系统覆盖的解决方案，对未来移动通信系统在地铁、隧道等场景的覆盖解决方案具有一定的借鉴意义。

【关键词】：地铁，TD-LTE，移动通信系统，信号覆盖A Solution of Mobile Communication System Coverage for MetroBiao Zhou, Ziwei FuChina Mobile Group Design Institute Co., Ltd. Guangdong BranchAbstract: The constant expansion of the modern city and the rapid development of urban rail transit make subway traffic increase significantly. At the same time, people on the subway for high-quality communications services increasingly strong demand. In this paper, we take the design for a city’s Metro Line 11 mobile communication signal coverage for example. Through a detailed analysis of the characteristics of the scene subway stations, tunnels, we combine 2G and TD-LTE technology features to explore a new mobile communication systems covering metro solution, which is certain significances for the future of mobile communication system coverage solutions in subway, tunnels and other scenarios.Keywords:Metro; TD-LTE, mobile communication system, signal coverage1项目背景随着移动互联网在中国的飞速发展，移动数据流量呈现爆炸式的增长，三大运营商纷纷加大对移动宽带网络发展的投入，并逐渐把经营模式从传统的语音经营转换到流量经营上。

地铁TD－LTE覆盖方案建议一、概况南延线全长25.08km，由一号线安德门站向南延伸至东山新市区，经过南京站，穿越雨花区和江宁区，止于中国药科大学站。

南延线经过天隆寺站、软件大道站、花神庙站、高铁南京南站、双龙大道站、河定桥站、胜太路站、1912·百家湖站、台湾广场·小龙湾站、竹山路站、天印大道站、龙眠大道站、南医大·江苏经贸学院站、江苏海院·南京交院站、中国药科大学站，其中地下站8座，高架站7座。

目前已有GSM、TD-SCDMA和WCDMA的信号覆盖，现有南京地铁移动通信信号覆盖系统中，GSM是采用收、发分缆的方式实现覆盖。

TD信号在上行缆中覆盖隧道➢站厅站台覆盖：只有外部通信机房内设备覆盖（信源即GSM移动宏基站和华为TD-RRU）➢.轨行区两种覆盖：1.外部通信机房设备直接覆盖：一号南延线大部分站点2.外部通信机房+轨行区设备共同进行覆盖：一号南延线GRRU设备：天隆寺站到安德门站，花神庙到南京南站轨行区，双龙大道到南京南站轨行区，百家湖站到小龙湾站轨行区使用了外部通信机房设备和轨行区武汉虹信的GRRU共同进行覆盖；一号南延线普通光纤站设备：安德门到小龙湾运行段，轨行区使用了外部通信机房设备和轨行区武邮普通光纤站共同进行覆盖；一号南延线覆盖方式如下：✧站台厅及轨行区覆盖方式✧轨行区开断处设备注：轨行区部分开断处中有POI，部分开断处采用双工器，合路器及电桥等方式达到与POI相同功能，为便于后面讨论，开断处按POI设备计算。

二、LTE方案建议在现有南京地铁移动通信信号覆盖系统中，GSM是采用收、发分缆的方式实现覆盖，由于TD-LTE支持用户MIMO模式，需采用双支路建网方式路且天线间隔约为0.5～1.5m，以尽可能满足空间不相关性的要求。

因现实条件受限，隧道漏缆间距及站台/站厅天线间距都无法满足需求，故此次进行单路改造。

一号南延线目前TD使用华为设备，且设备为二期TD设备，不支TD-S 到TD-LTE平滑升级。
