开县巨龙职校课程标准《公差配合与测量技术》——数控专业一、课程性质《公差配合与测量技术》是机械类专业必修的一门技术基础课。
它以数学、物理、工程制图、工程力学、工程材料等课程为基础,为培养学生确立互换性、标准化以及公差与配合的基本概念;掌握公差与配合标准、极限与配合制、计量和测量知识;为学习有关后继课程、专业课程打基础,对实现生产一线应用型技术人才的培养目标,具有十分重要的作用。
二、设计思路总的目标:专业基础知识与人文品德修养整合发展。
目标的四个方面:知识经济时代的现代制造技术呼唤进—步提高产品的互换性——公差配合与测量技术正是提高产品互换性的必备前提——公差配合与测量技术的基本概念和理论——公差配合与测量技术的基本方法。
实现目标的学习方法:概述,理论,方法,练习等。
三、课程目标1.知识目标(1)初步认识公差配合与测量技术的基本范畴。
(2)通过对课程的学习,及对各具体工程事物的技术规范和标准的要求,进行广泛的分析、综合、比较、归纳、概括等认知活动及练习活动,培养思维能力和解决问题的能力。
2.技能目标掌握公差配合与技术测量的基础知识,应会用有关的公差配合标准,具有选用公差配合的初步能力,能正确选用量具量仪,会进行一般的技术测量工作,会设计常用量规,并为今后的学习与工作打下良好的基础。
四、课程的主要内容与要求五、实施建议1.教学建议《公差配合与测量技术》这门课程是一个开放的体系,它为创设教学形式的多样化提供了广阔的天地,教师可以根据自身的素质和教学的需要,选择不同方式进行教学。
采用课堂讲授的形式,在内容上要突出重点,深入浅出,在教学要求上做到具体知识传授与整体精神把握相结合,课堂讲授与课堂讨论相结合,传统与现代相结合,多媒体软件为辅助。
根据教学进程,适时布置和批改作业,及时答疑解惑,以达到学后懂且能用之目的。
在注重课堂讲授的同时,要十分重视实训课的开设和现场指导,以增强学生的动手实践能力。
2.教学评价(1)改革传统的学生评价手段和方法,可采用阶段评价,过程性评价与目标评价相结合,项目评价,理论与实践一体化评价模式。
《公差配合与测量技术》(笫二版)各章习题参考答案第一章 光滑圆柱的公差与配合习题1—10解:1)该配合用于对心与可拆卸,根据给出条件,x max ≯20μm,Y max ≯-20μm 可知 为过渡配合。
2)考虑到一般情况下应优先选用基孔制,该配合未提出其它要求,故选用基孔制。
3)求出配合公差 T f =|X max --Y max |=40μm查教材P14表1—2 IT6+IT7=13+21=34μm <40μm 故令孔选用IT7 轴选用IT64)确定孔、轴极限偏差并选定配合 ∵基准孔 EI=0 ES=+IT7=+21μm ∴X max =ES-ei=21-ei 设X max 暂按20代入则ei=21-20=1μmY max =EI-es=0-es 则es=0-(-20)=+20μm查表1—5 只有轴的基本偏差k 为ei=+2μm 与计算的值相接近,故选k ,对前 计算值重新修正: X max =ES-ei=21-2=19μm 显然,X max 仍小于20μm ,符合题意。
即:配合应为 Φ25H7∕k6 5)验算Φ25H7: ES=21μm EI=0μm Φ25k6: es=20μm ei=2μm X max =ES-ei=21-2μm=19μm Y max =EI-es=0-20μm =-20μm即: X max ≯20μm ,Y max ≯-20μm 符合题意。
习题 1—11解:1)确定基准制 因为一般情况,可选用基孔制 2)确定孔、轴公差等级由于 T f =︱X max -X min ︱=︱0.097-0.04︱=0.057mm=57μm查表1—2,与计算相接近的孔、轴公差等级为:IT6=22μm IT7=35μm 取孔公差等级为IT7(比轴低一级) 即 T D =35μm ∕轴公差等级为IT6 T d =22μm 则基准孔 ES=+35μm EI=03)计算热变形所引进的间隙变化量ΔX=95〔22×10-6(100-20)-22×10-6(150-20)〕=-0.1045㎜=-105μm 4)确定非基准件轴的基本偏差因基准孔 ES=35μm EI=0∵ X min =EI-es=40μm ∴es=- X min =-40μm ei=es-T d =-62μm 为了补偿热变形,在所计算的轴的上下偏差中加入补偿值ΔX ,即:es '=es +ΔΧ=-145μm ei '=ei +ΔΧ=-167μm故气缸孔的尺寸及偏差应为: Φ95035.00(mm )活塞的尺寸及偏差应为 : Φ95145.0167.0--(mm )习题1—17解:1)减速器属于一般机械,题意已明确采用P 0级精度2)查《现代综合机械设计手册》(中) 北京出版社 P1249页轴承内径 d=45mm 外径 D=75mm 宽 B=16mm 额定径向动负荷 C=21KN 实际径向动负荷为:1500N ∴P=1500∕21000=0.07 查表1-28 P <0.07C 应属于轻负荷3)查表1—24 轴承内孔与轴配合的公差带应为Φ45j6 ;查表1—25 轴承和外壳配合的公差带应为φ75H7 习题1—18解:1)参照教材P45各级精度应用的范围,应选择P0级2)已知该汽车所用前轴承的负荷为轻系列深沟球轴承,型号可选为:61810 3)该轴承内孔与轴的配合查表1—24,应选公差带为:Φ50j6;查表1—25与轴承配合的外壳孔公差带为:φ65J7第二章 测量技术基础习题2—23解:1)假设经过判断,不存在已定系统误差2)求出测量列算术平均值 X =10.01275㎜3)计算残差∑=121i νi=0 不存在未定系统误差4)计算测量列单次测量值的标准差S ≈1.865μm5)判断粗大误差3S=3×1.865μm=5.595μm由于测量列的各残差值皆小于3S ,故无粗大误差6)计算测量列总体算术平均值的标准偏差-xσ=nS =12865.1≈0.54μm7)计算测量列总体算术平均值的测量极限误差-)(x lim δ=±3-xσ=0.543⨯±μm=62.1±μm ≈1.6μm8)确定测量结果单次测量结果(第五次) X 5=10.014±3S=10.014±0.0056㎜算术平均值表示的测量结果 X C =-x ±3-xσ=10.±.0016㎜习题2—24解:1)如果只测量1次,则测量值20.020㎜为不定值(∵S=0),此时测量结果 为20.020±lim δ=20.020±0.005㎜ 即测量值可能为20.025~20.015㎜内的任何值。

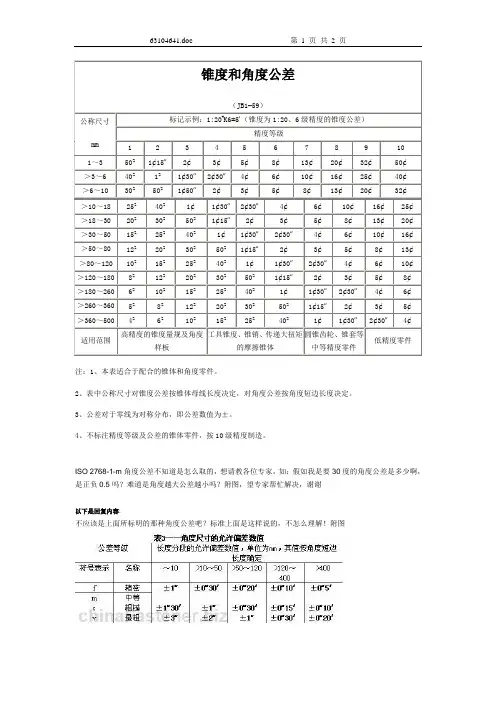

锥度和角度公差(JB1–59)公称尺寸mm标记示例:1:20#K6±5'(锥度为1:20、6级精度的锥度公差)精度等级123456789101~350²1¢15"2¢3¢5¢8¢13¢20¢32¢50¢>3~640²1²1¢30"2¢30"4¢6¢10¢16¢25¢40¢>6~1030²50²1¢50"2¢3¢5¢8¢13¢20¢32¢>10~1825²40²1¢1¢30"2¢30"4¢6¢10¢16¢25¢>18~3020²30²50²1¢15"2¢3¢5¢8¢13¢20¢>30~5015²25²40²1¢1¢30"2¢30"4¢6¢10¢16¢>50~8012²20²30²50²1¢15"2¢3¢5¢8¢13¢>80~12010²15²25²40²1¢1¢30"2¢30"4¢6¢10¢>120~1808²12²20²30²50²1¢15"2¢3¢5¢8¢>180~2606²10²15²25²40²1¢1¢30"2¢30"4¢6¢>260~3605²8²12²20²30²50²1¢15"2¢3¢5¢>360~5004²6²10²15²25²40²1¢1¢30"2¢30"4¢适用范围高精度的锥度量规及角度样板工具锥度、锥销、传递大扭矩的摩擦锥体圆锥齿轮、锥套等中等精度零件低精度零件注:1、本表适合于配合的锥体和角度零件。
