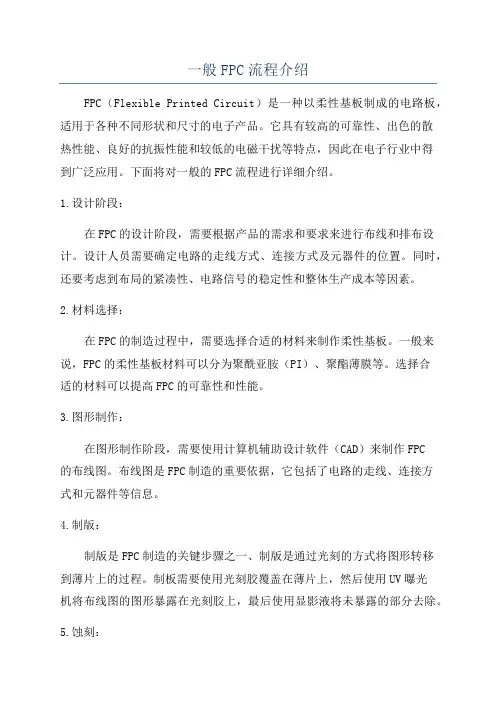

一般FPC流程介绍FPC(Flexible Printed Circuit)是一种以柔性基板制成的电路板,适用于各种不同形状和尺寸的电子产品。
它具有较高的可靠性、出色的散热性能、良好的抗振性能和较低的电磁干扰等特点,因此在电子行业中得到广泛应用。
下面将对一般的FPC流程进行详细介绍。
1.设计阶段:在FPC的设计阶段,需要根据产品的需求和要求来进行布线和排布设计。
设计人员需要确定电路的走线方式、连接方式及元器件的位置。
同时,还要考虑到布局的紧凑性、电路信号的稳定性和整体生产成本等因素。
2.材料选择:在FPC的制造过程中,需要选择合适的材料来制作柔性基板。
一般来说,FPC的柔性基板材料可以分为聚酰亚胺(PI)、聚酯薄膜等。
选择合适的材料可以提高FPC的可靠性和性能。
3.图形制作:在图形制作阶段,需要使用计算机辅助设计软件(CAD)来制作FPC的布线图。
布线图是FPC制造的重要依据,它包括了电路的走线、连接方式和元器件等信息。
4.制版:制版是FPC制造的关键步骤之一、制版是通过光刻的方式将图形转移到薄片上的过程。
制板需要使用光刻胶覆盖在薄片上,然后使用UV曝光机将布线图的图形暴露在光刻胶上,最后使用显影液将未暴露的部分去除。
5.蚀刻:在蚀刻过程中,需要将光刻胶暴露出的区域进行蚀刻,以保留需要的电路。
蚀刻可以使用化学蚀刻或机械蚀刻的方式进行。
化学蚀刻是在蚀刻液中进行,而机械蚀刻则是通过机械刮擦来去除暴露的部分。
6.印刷:在印刷过程中,需要使用印刷机将铜箔层印刷在制好的基板上。
印刷可以选择用胶印的方式或者丝网印刷的方式进行。
印刷完之后,需要使用热压设备将铜箔固定在基板上。
7.前后钼层:钼层的添加可以提高FPC的强度和导电性能。
在前后钼层的制作中,需要使用相应的化学方法将钼涂覆在FPC的表面,并通过热压的方式固定。
8.表面处理:表面处理是为了提高FPC的可焊性和耐腐蚀性,在FPC上增加一层金属,一般来说是电镀。

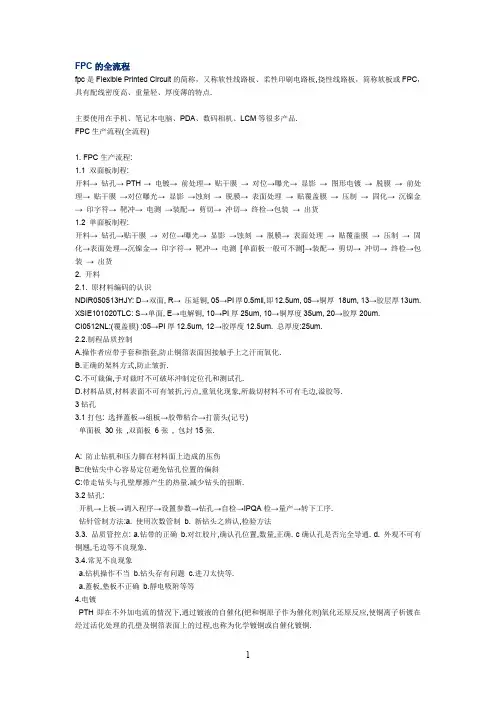

FPC的全流程fpc是Flexible Printed Circuit的简称,又称软性线路板、柔性印刷电路板,挠性线路板,简称软板或FPC,具有配线密度高、重量轻、厚度薄的特点.主要使用在手机、笔记本电脑、PDA、数码相机、LCM等很多产品.FPC生产流程(全流程)1. FPC生产流程:1.1 双面板制程:开料→ 钻孔→ PTH → 电镀→ 前处理→ 贴干膜→ 对位→曝光→ 显影→ 图形电镀→ 脱膜→ 前处理→ 贴干膜→对位曝光→ 显影→蚀刻→ 脱膜→ 表面处理→ 贴覆盖膜→ 压制→ 固化→ 沉镍金→ 印字符→ 靶冲→ 电测→装配→ 剪切→ 冲切→ 终检→包装→ 出货1.2 单面板制程:开料→ 钻孔→贴干膜→ 对位→曝光→ 显影→蚀刻→ 脱膜→ 表面处理→ 贴覆盖膜→ 压制→ 固化→表面处理→沉镍金→ 印字符→ 靶冲→ 电测[单面板一般可不测]→装配→ 剪切→ 冲切→ 终检→包装→ 出货2. 开料2.1. 原材料编码的认识NDIR050513HJY: D→双面, R→ 压延铜, 05→PI厚0.5mil,即12.5um, 05→铜厚18um, 13→胶层厚13um. XSIE101020TLC: S→单面, E→电解铜, 10→PI厚25um, 10→铜厚度35um, 20→胶厚20um.CI0512NL:(覆盖膜) :05→PI厚12.5um, 12→胶厚度12.5um. 总厚度:25um.2.2.制程品质控制A.操作者应带手套和指套,防止铜箔表面因接触手上之汗而氧化.B.正确的架料方式,防止皱折.C.不可裁偏,手对裁时不可破坏沖制定位孔和测试孔.D.材料品质,材料表面不可有皱折,污点,重氧化现象,所裁切材料不可有毛边,溢胶等.3钻孔3.1打包: 选择蓋板→組板→胶帶粘合→打箭头(记号)单面板30张,双面板6张, 包封15张.A: 防止钻机和压力脚在材料面上造成的压伤B::使钻尖中心容易定位避免钻孔位置的偏斜C:带走钻头与孔壁摩擦产生的热量.减少钻头的扭断.3.2钻孔:开机→上板→调入程序→设置参数→钻孔→自检→IPQA检→量产→转下工序.钻针管制方法:a. 使用次数管制b. 新钻头之辨认,检验方法3.3. 品质管控点: a.钻带的正确b.对红胶片,确认孔位置,数量,正确. c确认孔是否完全导通. d. 外观不可有铜翘,毛边等不良现象.3.4.常见不良现象a.钻机操作不当b.钻头存有问题c.进刀太快等.a.蓋板,墊板不正确b.靜电吸附等等4.电镀PTH即在不外加电流的情況下,通过镀液的自催化(钯和铜原子作为催化剂)氧化还原反应,使铜离子析镀在经过活化处理的孔壁及铜箔表面上的过程,也称为化学镀铜或自催化镀铜.碱除油→水洗→微蚀→水洗→水洗→预浸→活化→水洗→水洗→速化→水洗→水洗→化学铜→水洗.:a活化钯吸附沉积不好. b速化槽:速化剂浓度不对. c化学铜:温度过低,使反应不能进行反应速度过慢;槽液成分不对.,粗糙: a化学槽有颗粒,铜粉沉积不均,开过滤机过滤. b板材本身孔壁有毛刺.a化学槽成分不对(NaOH浓度过高).4.4镀铜镀铜即提高孔内镀层均匀性,保证整个版面(孔内及孔口附近的整个镀层)镀层厚度达到一定的要求.a电流密度的选择b电镀面积的大小c镀层厚度要求d电镀时间控制1 贯通性:自检QC全检,以40倍放大镜检查孔壁是否有镀铜完全附着贯通.2 表面品质:铜箔表面不可有烧焦,脱皮,颗粒状,针孔及花斑不良等现象.3 附着性:于板边任一处以3M胶带粘贴后,以垂直向上接起不可有脱落现象.5.线路5.1干膜干膜贴在板材上,经曝光后显影后,使线路基本成型,在此过程中干膜主要起到了影象转移的功能,而且在蚀刻的过程中起到保护线路的作用.5.2干膜主要构成:PE,感光阻剂,PET .其中PE和PET只起到了保护和隔离的作用.感光阻剂包括:连接剂,起始剂,单体,粘着促进剂,色料.5.3作业要求a保持干膜和板面的清洁, b平整度,无气泡和皱折现象.. c附着力达到要求,密合度高.5.4作业品质控制要点,应先用无尘纸粘尘滚轮除去铜箔表面杂质.,压力,转数等参数.,不要直接接触铜箔表面.,以防止产生皱折和附着性不良,然后再去曝光,时间太短会使发生的有机聚合反应未完全,太长则不容易被水解,发生残留导致镀层不良.5.5贴干膜品质确认,不可有皱折,气泡.5.6曝光a作业时要保持底片和板子的清洁.b底片与板子应对准,正确.c不可有气泡,杂质.*进行抽真空目的:提高底片与干膜接触的紧密度减少散光现象.*曝光能量的高低对品质也有影响:1能量低,曝光不足,显像后阻剂太软,色泽灰暗,蚀刻时阻剂破坏或浮起,造成线路的断路.2.能量高,则会造成曝光过度,则线路会缩小或曝光区易洗掉.5.7显影,经过(1.0+/-0.1)%的碳酸钠溶液(即显影液)的处理,将未曝光的干膜洗去而保留经曝光发生聚合反应的干膜,使线路基本成型.a﹑显影液的组成b﹑显影温度. c﹑显影压力. d﹑显影液分布的均匀性.e﹑机台转动的速度.,显影温度,显影速度,喷压.a﹑出料口扳子上不应有水滴,应吹干净.b﹑不可以有未撕的干膜保护膜.c﹑显像应该完整,线路不可锯齿状,弯曲,变细等状况.d﹑显像后裸铜面用刀轻刮不可有干膜脱落,否则会影响时刻品质.e﹑干膜线宽与底片线宽控制在+/-0.05mm以内的误差.f﹑线路复杂的一面朝下放置,以避免膜渣残留,减少水池效应引起的显影不均.g﹑根据碳酸钠的溶度,生产面积和使用时间来及时更新影液,保证最佳的显影效果.h﹑应定期清洗槽内和喷管,喷头中之水垢,防止杂质污染板材和造成显影液分布不均匀性.i﹑防止操作中产生卡板,卡板时应停转动装置,立即停止放板,并拿出板材送至显影台中间,如未完全显影,应进行二次显影.j﹑显影吹干后之板子应有绿胶片隔开,防止干膜粘连而影响到时刻品质.5.8蚀刻脱膜,与没有蚀刻阻剂保护的铜发生氧化还原反应,而将不需要的铜反应掉,露出基材再经过脱膜处理后使线路成形.,双氧水,盐酸,软水5.9蚀刻品质控制要点:, 皱折划伤等,无水滴.,不允收出现蚀刻过度而引起的线路变细,和蚀刻不尽.,杂质,铜皮翘起等不良品质。

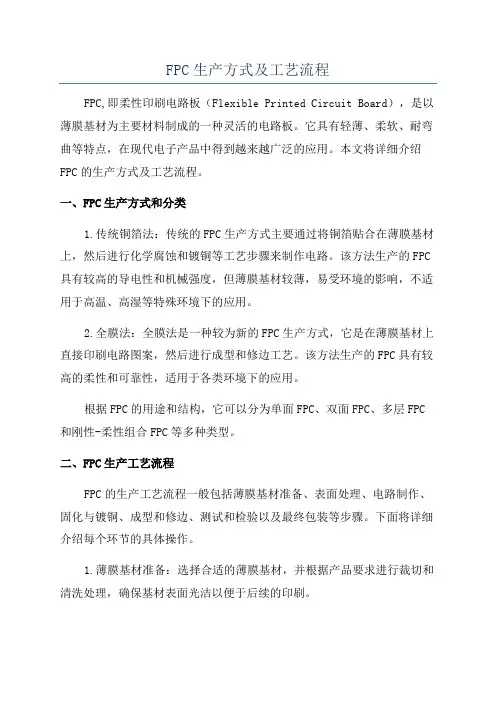

FPC生产方式及工艺流程FPC,即柔性印刷电路板(Flexible Printed Circuit Board),是以薄膜基材为主要材料制成的一种灵活的电路板。
它具有轻薄、柔软、耐弯曲等特点,在现代电子产品中得到越来越广泛的应用。
本文将详细介绍FPC的生产方式及工艺流程。
一、FPC生产方式和分类1.传统铜箔法:传统的FPC生产方式主要通过将铜箔贴合在薄膜基材上,然后进行化学腐蚀和镀铜等工艺步骤来制作电路。
该方法生产的FPC 具有较高的导电性和机械强度,但薄膜基材较薄,易受环境的影响,不适用于高温、高湿等特殊环境下的应用。
2.全膜法:全膜法是一种较为新的FPC生产方式,它是在薄膜基材上直接印刷电路图案,然后进行成型和修边工艺。
该方法生产的FPC具有较高的柔性和可靠性,适用于各类环境下的应用。
根据FPC的用途和结构,它可以分为单面FPC、双面FPC、多层FPC 和刚性-柔性组合FPC等多种类型。
二、FPC生产工艺流程FPC的生产工艺流程一般包括薄膜基材准备、表面处理、电路制作、固化与镀铜、成型和修边、测试和检验以及最终包装等步骤。
下面将详细介绍每个环节的具体操作。
1.薄膜基材准备:选择合适的薄膜基材,并根据产品要求进行裁切和清洗处理,确保基材表面光洁以便于后续的印刷。
2.表面处理:对薄膜基材进行表面处理,包括去除氧化物、增加表面粗糙度和涂覆化学物质等,以提高电路图案在基材上的附着力。
3.电路制作:使用印刷工艺将电路图案印刷在薄膜基材上,包括油墨调配、网版印刷、UV固化等步骤。
根据不同的需求,可以选择单面印刷、双面印刷或多层印刷。
4.固化与镀铜:对印刷完成的电路图案进行固化处理,以增加附着力和耐磨性。
然后通过化学镀铜或真空镀铜等工艺,使电路线路变得导电性好且耐腐蚀。
5.成型和修边:根据产品的要求,采用压力成型或热压成型等工艺将FPC进行整形和成型,使其具有所需的形状和曲率。
然后进行修边处理,去除多余材料,使FPC产生光滑的边缘。
FPC生产方式及工艺流程FPC,即柔性印刷电路板(Flexible Printed Circuit Board),是一种以聚酰亚胺薄膜为基材,经过电子线路制作工艺加工而成的柔性电路板。
相比传统的刚性电路板,FPC具有体积小、重量轻、可折迭、可弯曲等优点,广泛应用于汽车电子、消费电子、医疗设备等领域。
FPC的生产方式包括单面贴片、双面贴片和多层贴片三种,下面将详细介绍每种生产方式的工艺流程。
1.单面贴片生产方式:(1)刷膜:将聚酰亚胺薄膜放在滚筒上,通过刷涂胶水的方式将胶水均匀地涂布在薄膜上。
(2)固化:将刷涂胶水的聚酰亚胺薄膜放入固化炉中,经过高温固化,使胶水变为固态。
(3)表面处理:使用化学方法将聚酰亚胺薄膜表面进行粗糙化处理,增加与线路层的粘附力。
(4)印刷:将图纸上的线路图案通过丝网印刷的方式印制到聚酰亚胺薄膜上。
(5)电镀:将印制好的线路薄膜浸入电镀槽中,进行金属电镀,使线路形成导电层。
(6)固定:将电镀好的线路薄膜放在模具中,通过热压或胶合的方式将导线固定在聚酰亚胺薄膜上。
(7)加工:对固定好的线路薄膜进行裁剪、穿孔等加工工艺,使其符合设计要求。
(8)测试:对加工好的FPC进行电气测试,确保各个线路连接正常。
(9)质检:对测试合格的FPC进行外观检查,确保产品质量。
(10)包装:将质检合格的FPC进行包装,以便运输和销售。
2.双面贴片生产方式:双面贴片生产方式在单面贴片的基础上增加了第二层线路,使FPC具有更高的线路密度和更复杂的功能。
(1)刷膜:同单面贴片生产方式。
(2)固化:同单面贴片生产方式。
(3)表面处理:同单面贴片生产方式。
(4)印刷:同单面贴片生产方式。
(5)电镀:同单面贴片生产方式。
(6)固定:将第一个线路薄膜和第二个线路薄膜按照设计要求进行层间定位和胶合,固定在一起。
(7)加工:同单面贴片生产方式。
(8)测试:同单面贴片生产方式。
(9)质检:同单面贴片生产方式。
(10)包装:同单面贴片生产方式。
fpc生产工艺流程
FPC(柔性印刷电路板)是一种可弯曲、可弯曲和可折叠的薄
膜电路板。
其生产工艺流程如下:
1. 原材料准备:准备铜箔、聚腈薄膜、胶黏剂、覆铜液等原材料。
2. 板材制备:将聚腈薄膜剪裁成所需尺寸的板材。
根据设计要求,在聚腈薄膜上涂覆胶黏剂。
3. 冷热压:将覆铜液预涂在铜箔上,然后将覆铜液覆盖在带有胶黏剂的聚腈薄膜上,经过冷压和热压处理,使胶黏剂与铜箔牢固结合。
4. 微蚀与制版:将经过冷热压处理后的板材进行图案处理,采用化学蚀刻技术去除覆铜液以外的铜箔,形成所需的电路图案。
5. 检测与修补:检测制作的电路图案,如果出现缺陷或短路等问题,需要进行修补或重新制作。
6. 焊接:将需要连接的电子元件与FPC板进行焊接,使用焊
盘或别针连接电子元件与FPC板上的导线。
7. 表面整平:将对接框焊盘或别针剪断,然后将板材放入真空平整机中,通过高压加热处理,使电路板的表面平整。
8. 涂覆保护层:为了保护电路图案和连接线,需要在FPC板
表面涂覆保护层,防止电路腐蚀、短路和老化。
9. 检测与质量控制:对制作好的FPC板进行严格的检测,包括导通测试、绝缘测试、可靠性测试等,以确保产品质量符合标准要求。
10. 切割与成品加工:根据设计需要,将FPC板切割成所需的大小和形状,然后进行成品加工,如孔洞打孔、焊盘涂锡等。
11. 包装与出货:对成品进行清洁和包装,然后进行验收,最后出货给客户。
以上就是FPC生产工艺流程的大致步骤,每个步骤都需要严格控制和操作,以确保最终产品的质量和可靠性。
不同的制造商可能会在细节上有所不同,但整体流程是相似的。

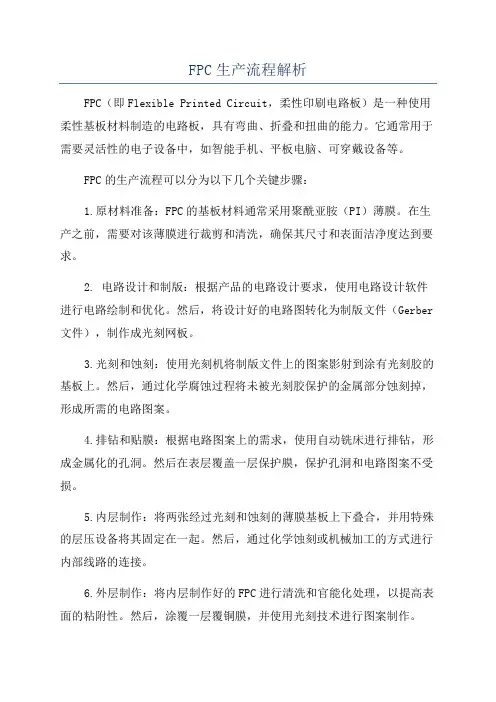

FPC生产流程解析FPC(即Flexible Printed Circuit,柔性印刷电路板)是一种使用柔性基板材料制造的电路板,具有弯曲、折叠和扭曲的能力。
它通常用于需要灵活性的电子设备中,如智能手机、平板电脑、可穿戴设备等。
FPC的生产流程可以分为以下几个关键步骤:1.原材料准备:FPC的基板材料通常采用聚酰亚胺(PI)薄膜。
在生产之前,需要对该薄膜进行裁剪和清洗,确保其尺寸和表面洁净度达到要求。
2. 电路设计和制版:根据产品的电路设计要求,使用电路设计软件进行电路绘制和优化。
然后,将设计好的电路图转化为制版文件(Gerber 文件),制作成光刻网板。
3.光刻和蚀刻:使用光刻机将制版文件上的图案影射到涂有光刻胶的基板上。
然后,通过化学腐蚀过程将未被光刻胶保护的金属部分蚀刻掉,形成所需的电路图案。
4.排钻和贴膜:根据电路图案上的需求,使用自动铣床进行排钻,形成金属化的孔洞。
然后在表层覆盖一层保护膜,保护孔洞和电路图案不受损。
5.内层制作:将两张经过光刻和蚀刻的薄膜基板上下叠合,并用特殊的层压设备将其固定在一起。
然后,通过化学蚀刻或机械加工的方式进行内部线路的连接。
6.外层制作:将内层制作好的FPC进行清洗和官能化处理,以提高表面的粘附性。
然后,涂覆一层覆铜膜,并使用光刻技术进行图案制作。
7.电镀和制版:将外层处理好的FPC浸入电镀槽中,通过电沉积的方式,在电路图案上镀上一层金属(通常是铜)以增强导电性。
然后,再次使用光刻技术进行图案制作。
8.喷镀和覆盖:将浸过电镀的FPC进行清洗,然后通过真空喷镀技术在金属层上镀上一层保护材料,以防止金属被氧化和腐蚀。
保护层通常是锡、银或金等金属。
9.表面处理:经过喷镀后的FPC进行清洗和抛光,以提高表面光滑度和粘附性。
根据产品需求,还可进行增强处理(如硬化处理)来提高电路板的机械强度和耐久性。
10.最终检验和测试:对整个FPC进行外观检查和电性测试,确保其符合产品要求。
FPC软板知识及制造流程介绍
什么是FPC
FPC是Flexible Printed Circuit的简称,又称软性线路板、柔性印刷电路板,挠性线路板,简称软板或FPC,具有配线密度高、重量轻、厚度薄的特点。
主要使用在手机、笔记本电脑、PDA、数码相机、LCM等很多产品。
FPC软性印制电路是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性,绝佳的可挠性印刷电路。
按照基材和铜箔的结合方式划分,柔性电路板可分为两类:有胶柔性板和无胶柔性板。
其中无胶柔性板的价格比有胶的柔性板要高得多,但是它的柔韧性、铜箔和基材的结合力、焊盘的平面度等参数也比有胶柔性板要好。
所以它一般只用于那些要求很高的场合,如:COF(CHIP ON FLEX,柔性板上贴装裸露芯片,对焊盘平面度要求很高)等。
由于其价格太高,目前在市场上应用的绝大部分柔性板还是有胶的柔性板。
有胶的柔性板。
由于柔性板主要用于需要弯折的场合,若设计或工艺不合理,容易产生微裂纹、开焊等缺陷。
下面就是关于柔性电路板的结构及其在设计、工艺上的特殊要求。
FPC产品特点:
1.可自由弯曲、折叠、卷绕,可在三维空间随意移动及伸缩。
2.散热性能好,可利用F-PC缩小体积。
3.实现轻量化、小型化、薄型化,从而达到元件装置和导线连接一体化。
软板的种类:

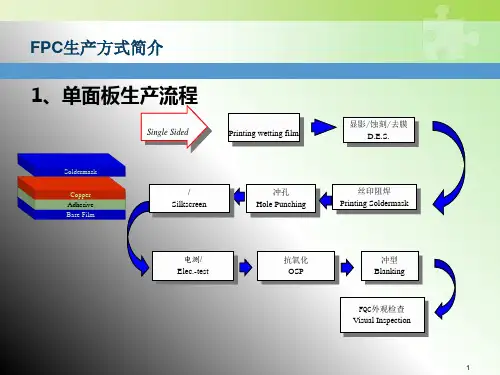

软板制造流程:
详细制造流程:
软板的应用:
