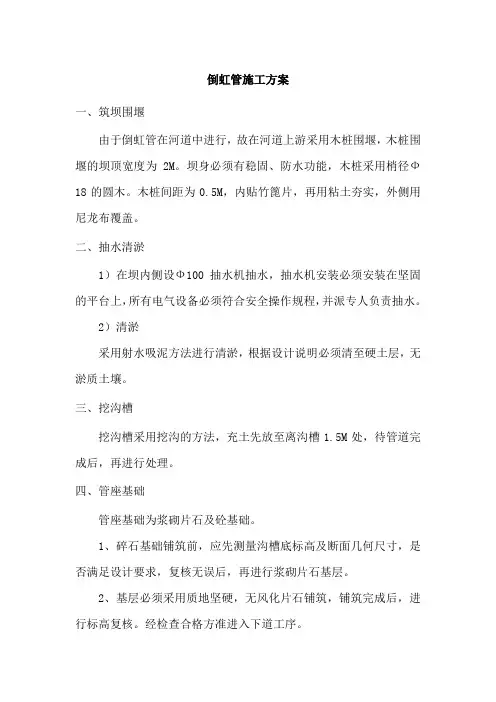

倒虹管施工技术方案一、筑坝围堰由于倒虹管在河道中进行，故在河道上游采用木桩围堰，木桩围堰的坝顶宽度为2M。
坝身必须有稳固、防水功能，木桩采用梢径Ф18的圆木。
木桩间距为0.5M，内贴竹篦片，再用粘土夯实，外侧用尼龙布覆盖。
二、抽水清淤1）、在坝内侧设Ф100抽水机抽水，抽水机安装必须安装在坚固的平台上，所有电器设备必须符合安全操作规程，并派专人负责抽水。
2）、清淤采用射水吸泥方法进行清淤，根据设计说明必须清至硬土层，无淤质土壤。
三、挖沟槽挖沟槽采用挖沟的方法，充土先放至离沟槽1.5M处，待管道完成后，再进行处理。
四、管座基础管座基础为浆砌片石及砼基础。
1、碎石基础铺筑前，应先测量沟槽底标高及断面几何尺寸，是否满足设计要求，复核无误后，在进行浆砌片石基层。
2、、基层必须采用质地坚硬，无风化片石铺筑，铺筑完成后，进行标高复核。
经检查合格方准进入下道工序。
3、砼基础浇筑（1）先立基础模板；（2）在片石基础面上先铺筑第一层2-3CM砂浆；（3）砼先集中在岸上，利用脚手平台，挂串筒或用流槽进行浇筑。
浇筑砼必须做到振捣密实，表面平整，浇筑完毕后必须用麻袋覆盖浇水养护，待砼强度达到70%后，方可安装铸铁管。
五、安管1、安装方法采用机械辅以人工进行，管材先用吊机吊入河道，然后用人工滚轮在进行管道就位，燕用衬垫将管道垫稳。
2、安装前应先对管道进行防腐处理（内外）。
3、安装第二节前，采用卷扬机拉紧就位，管道接口用油麻丝、用特殊工具塞实安装第二节后方能将第二节拉紧的索具松开，然后再进行其他材料的填缝工作，其余管节重复上述方法。
4、管节安装后必须检查流水点及顺直度，不允许出现倒流水现象。
5、管道与窨井结合砂浆必须密实，该处砂浆采用膨胀砂浆，以防接口流水，与窨井结合处应将管子大头部截除，截除方法不准采用锤击，而采用锯割。
六、浇筑包管砼1、先立模板；2、砼先集中在岸上，利用脚手平台，挂串筒或用流槽的施工方法；3、砼浇筑完毕后采用麻袋覆盖浇水养护，待砼达到一定强度后，再用土回填。
江东工业园区启动区块DN1000污水管工程（市本级中心泵站出水管临江段)倒虹管施工方案编制人:审核人：批准人：杭州中航市政工程有限公司二〇一〇年六月倒虹管施工方案一、工程概况：江东工业园区启动区块DN1000污水管工程（市本级中心泵站出水管临江段）,管线管径为DN1000，全长约5.38公里，途中倒虹管5座，穿世纪大道顶管1处，检查井12座，阀门井4座。
管道主要采用承插式预应力钢筋砼管DN1000、橡胶圈柔性接口。
倒虹管采用钢管，管径为DN1000。
顶管套管为DN1200钢管，转弯处设砼支墩，检查井、阀门井均为钢筋砼检查井。
倒虹管采用围堰法施工，河道围堰、土方开挖、弯头安装及顶管施工是本工程的难点.二、施工准备与临时设施：因本工程量小、时间紧、战线范围长且正值夏季给工程施工带来直接影响，因此我公司在施工前期准备和临时设施布置方面本着“安全第一，质量至上”的方针，满足施工需要,认真研究,熟悉图纸，保证施工质量，确保施工进度。
1、原材料供应：选择质量好、信誉高的供应商进行材料采购,确保工程有充足的材料使用（管材、阀、闸为甲供).2、水、电供应：因工程战线较长，无法满足水、电全部到位，采用1台125kw柴油发电机组作为临时供电设施，3台30kw发电机备用，日常维护有专人负责，水采用河道水净化沉淀后直接使用。
3、临设：距倒虹管沟槽边20m处设置小型拌和场并搭设简易施工棚用于设备、材料仓库，工人宿舍及管理人员用房租用民房.三、主要施工方法:1、操作流程：定位放样→清理草皮→围堰→抽水清淤→冲设井点→基坑挖土→人工清槽→垫层→钢筋→安管→模板→砼方包→养护→接口→回填土→拆除围堰→修复河道.2、主要项目操作工艺：a、定位放样：经纬仪配合水准仪进行测量定位，设计好施工数据，精准度应符合规范要求。
b、清理草皮:人工清除土面杂草、河道内垃圾等，用挖掘机挖除腐植土30cm，放置沟槽范围外单独堆放，便于以后恢复耕地。

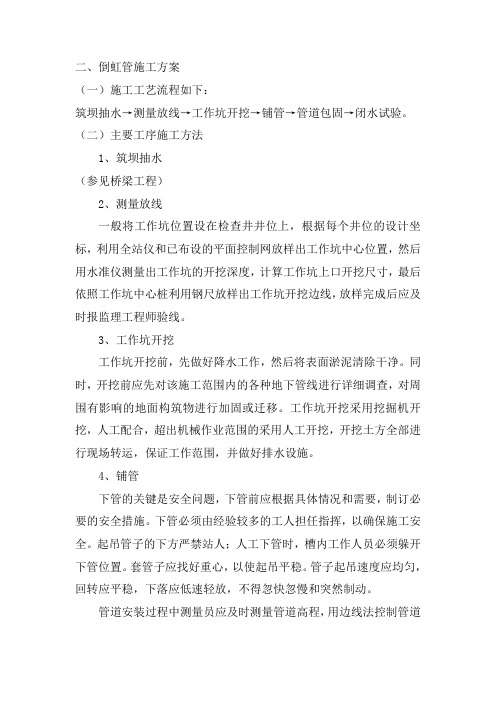

二、倒虹管施工方案（一）施工工艺流程如下：筑坝抽水→测量放线→工作坑开挖→铺管→管道包固→闭水试验。
（二）主要工序施工方法1、筑坝抽水（参见桥梁工程）2、测量放线一般将工作坑位置设在检查井井位上，根据每个井位的设计坐标，利用全站仪和已布设的平面控制网放样出工作坑中心位置，然后用水准仪测量出工作坑的开挖深度，计算工作坑上口开挖尺寸，最后依照工作坑中心桩利用钢尺放样出工作坑开挖边线，放样完成后应及时报监理工程师验线。
3、工作坑开挖工作坑开挖前，先做好降水工作，然后将表面淤泥清除干净。
同时，开挖前应先对该施工范围内的各种地下管线进行详细调查，对周围有影响的地面构筑物进行加固或迁移。
工作坑开挖采用挖掘机开挖，人工配合，超出机械作业范围的采用人工开挖，开挖土方全部进行现场转运，保证工作范围，并做好排水设施。
4、铺管下管的关键是安全问题，下管前应根据具体情况和需要，制订必要的安全措施。
下管必须由经验较多的工人担任指挥，以确保施工安全。
起吊管子的下方严禁站人；人工下管时，槽内工作人员必须躲开下管位置。
套管子应找好重心，以使起吊平稳。
管子起吊速度应均匀，回转应平稳，下落应低速轻放，不得忽快忽慢和突然制动。
管道安装过程中测量员应及时测量管道高程，用边线法控制管道中线位置，作到及时检查及时调整。
同时应控制相邻两管的对口间隙与井位管头距离，管道安放后要用干净的砼垫块或碎石将管体在管枕部位卡牢，避免管道碰撞或因自身重量而移位。
5、管道包固倒虹管采用C20砼包固基础。
管道混凝土基座的施工，按设计尺寸沿管身两侧支设模板，模板支设应牢固、直顺、严密。
确保原材料水泥、砂子、石子合格。
每次浇注砼采用公司砼搅拌厂供料，采用砼灌车水平运输。
自高处向模内倾卸砼时，为防止离析，可通过溜槽或串筒等设施下落。
并使用插入式振捣器充分振捣，移动间距不应超过振动器作用半径的1.5倍。
应特别注意管接口处的振捣密实，砼密实的标志是以砼不再沉落和表面呈现水泥浆为度。

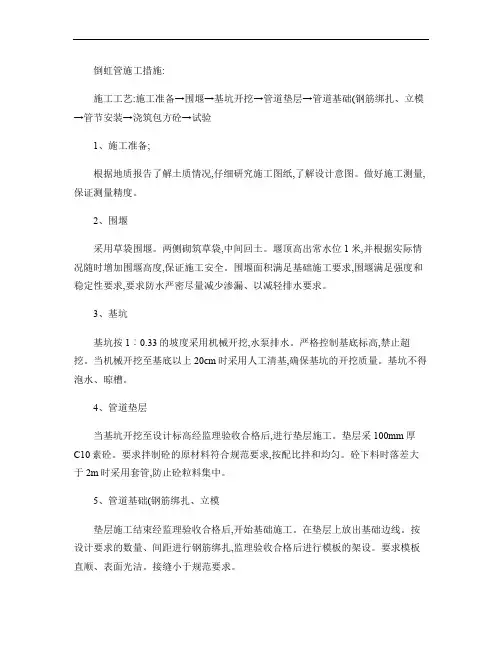

倒虹管施工措施:
施工工艺:施工准备→围堰→基坑开挖→管道垫层→管道基础(钢筋绑扎、立模→管节安装→浇筑包方砼→试验
1、施工准备;
根据地质报告了解土质情况,仔细研究施工图纸,了解设计意图。
做好施工测量,保证测量精度。
2、围堰
采用草袋围堰。
两侧砌筑草袋,中间回土。
堰顶高出常水位1米,并根据实际情况随时增加围堰高度,保证施工安全。
围堰面积满足基础施工要求,围堰满足强度和稳定性要求,要求防水严密尽量减少渗漏、以减轻排水要求。
3、基坑
基坑按1︰0.33的坡度采用机械开挖,水泵排水。
严格控制基底标高,禁止超挖。
当机械开挖至基底以上20cm时采用人工清基,确保基坑的开挖质量。
基坑不得泡水、晾槽。
4、管道垫层
当基坑开挖至设计标高经监理验收合格后,进行垫层施工。
垫层采100mm厚
C10素砼。
要求拌制砼的原材料符合规范要求,按配比拌和均匀。
砼下料时落差大于2m时采用套管,防止砼粒料集中。
5、管道基础(钢筋绑扎、立模
垫层施工结束经监理验收合格后,开始基础施工。
在垫层上放出基础边线。
按设计要求的数量、间距进行钢筋绑扎,监理验收合格后进行模板的架设。
要求模板直顺、表面光洁。
接缝小于规范要求。
6、管节安装
倒虹管采用机械下管,人工安装。
7、浇筑包方砼
管道安装完成后,进行包方砼的浇筑。
要求砼震捣密实,严禁漏震、过震,保证砼质量。
8、试验
施工完毕后,需按规定进行各项试验。
经监理验收合格后,方可交工。
倒虹管施工办法：A、施工次序倒虹管进出水井定位→右岸出水井及右岸半段倒虹管基坑（槽）开挖→出水井及右岸半段倒虹管基坑（槽）验收→出水井及右岸半段倒虹管垫层浇筑→出水井钢筋绑扎→出水井模板安装→右岸半段倒虹管下部包封钢筋绑扎→右岸半段倒虹管安装→右岸半段倒虹管上部包封钢筋绑扎→右岸出水井及右岸半段倒虹管包封混凝土浇筑→施工围堰将水排至右岸→左岸进水井及左岸段倒虹管基槽开挖→进水井及左岸段倒虹管基槽验收→进水井及左岸段倒虹管垫层浇筑→进水井钢筋绑扎→进水井模板安装→左岸半段倒虹管下部包封钢筋绑扎→左岸半段倒虹管安装→左岸半段倒虹管上部包封钢筋绑扎→左岸进水井及左岸半段倒虹管包封混凝土浇筑→左岸进水井及左岸半段倒虹管安装→养护→回填。
根据现场已开挖的实际状况，拟先进行右岸施工。
因右岸出水井的位置截污方沟基槽已经开挖，先施工右岸能够将出水井和截污方沟一起施工，施工出水井的同时进行围堰和倒虹管的基槽开挖。
B、各分项工程的施工办法1、土石方工程：采用镐头机、挖掘机和挖泥船等施工设备，对倒虹管及其排水构造基坑进行开挖，开挖严格按照施工规范进行，并及时将开挖出的土方清理出去；2、混凝土工程：混凝土的浇筑量较小，浇筑面较低，拟将混凝土车直接开至施工地点，用滑槽浇筑，用手推车转运，若现场混凝土车无法靠拢基槽边，则考虑采用挖掘机配合浇筑。
控制好浇筑标高和平整度，用振捣棒捣实；3、管道安装工程：由于安装的工作量相对较小，考虑不另行租赁起重机，而运用现有的挖掘机配合安装，减少机械进出场费用。
安装前要准备好钢绳，吊装时钢绳要挂牢固。
作业人员不得在挖掘机起重臂下站立。
由于管道位于钢筋笼中，管道安装要和钢筋工程配合进行。
待底部钢筋绑扎完毕后，用同标号的混凝土垫块将混凝土倒虹管垫至设计标高并采用方法将混凝土管固定牢固，避免在浇筑混凝土过程中混凝土管被推移。
4、钢筋工程钢筋工程施工办法详见桥梁有关分项施工办法。
5、模板工程模板工程施工办法详见桥梁有关分项施工办法。
倒虹管施工方案倒虹管施工方法有几种嗨，各位小伙伴们，今天我来和大家聊聊倒虹管施工方案以及施工方法。
倒虹管作为一种常见的地下管道结构，其施工方法和方案可是大有讲究。
下面，我就结合我10年的方案写作经验，给大家详细介绍几种倒虹管施工方法。
一、明挖法我们要说的就是明挖法。
这是一种比较传统的施工方法，简单来说，就是将地面挖开，把管道埋进去，然后再把地面填回去。
这个方法的好处在于施工过程简单，容易操作。
具体步骤如下：1.进行现场勘察，确定管道的走向和位置。
2.然后进行土方开挖，挖出管道的埋设位置。
4.进行回填土，把挖出的土重新填回去。
二、顶管法1.进行现场勘察，确定管道的走向和位置。
2.然后进行工作井和接收井的建设。
3.接着利用顶管机进行管道顶进，一节一节地向前推进。
4.进行管道连接和检查，确保管道畅通。
三、盾构法盾构法是近年来比较流行的一种施工方法，它利用盾构机在地下进行隧道开挖，然后将管道铺设在隧道内。
这个方法的好处在于施工速度快，对地面影响小。
具体步骤如下：1.进行现场勘察，确定管道的走向和位置。
2.然后进行盾构机的组装和调试。
3.接着利用盾构机进行隧道开挖，同时进行管道铺设。
4.进行隧道衬砌和管道检查，确保工程质量。
四、浅埋暗挖法1.进行现场勘察，确定管道的走向和位置。
4.进行回填土，把挖出的土重新填回去。
五、沉管法要说的就是沉管法。
这种方法是将管道预制好，然后沉入水中，利用浮力将管道浮起，再进行管道连接。
这个方法适用于跨越河流、湖泊等水域。
具体步骤如下：1.进行现场勘察，确定管道的走向和位置。
2.然后进行管道预制，把管道做好。
3.接着将管道沉入水中，利用浮力将管道浮起。
4.进行管道连接和检查，确保工程质量。
注意事项以及解决办法：1.明挖法施工时，要注意地下管线和设施的保护。
解决办法：在施工前，一定要做好详细的地下管线探测，了解清楚各种管线的位置和深度，避免施工过程中对其造成损坏。
如果遇到管线，要提前与相关部门沟通，采取绕行或保护措施。

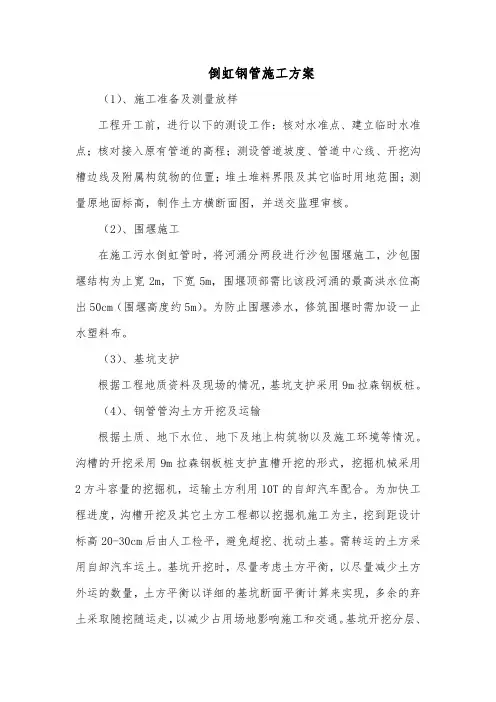

倒虹钢管施工方案（1）、施工准备及测量放样工程开工前，进行以下的测设工作：核对水准点、建立临时水准点；核对接入原有管道的高程；测设管道坡度、管道中心线、开挖沟槽边线及附属构筑物的位置；堆土堆料界限及其它临时用地范围；测量原地面标高，制作土方横断面图，并送交监理审核。
（2）、围堰施工在施工污水倒虹管时，将河涌分两段进行沙包围堰施工，沙包围堰结构为上宽2m，下宽5m，围堰顶部需比该段河涌的最高洪水位高出50cm（围堰高度约5m）。
为防止围堰渗水，修筑围堰时需加设一止水塑料布。
（3）、基坑支护根据工程地质资料及现场的情况，基坑支护采用9m拉森钢板桩。
（4）、钢管管沟土方开挖及运输根据土质、地下水位、地下及地上构筑物以及施工环境等情况。
沟槽的开挖采用9m拉森钢板桩支护直槽开挖的形式，挖掘机械采用2方斗容量的挖掘机，运输土方利用10T的自卸汽车配合。
为加快工程进度，沟槽开挖及其它土方工程都以挖掘机施工为主，挖到距设计标高20-30cm后由人工检平，避免超挖、扰动土基。
需转运的土方采用自卸汽车运土。
基坑开挖时，尽量考虑土方平衡，以尽量减少土方外运的数量，土方平衡以详细的基坑断面平衡计算来实现，多余的弃土采取随挖随运走，以减少占用场地影响施工和交通。
基坑开挖分层、分段依次进行,层层下挖、挖至地下水位以下时，设置排水沟和集水井，排水沟底宽20cm、沟深20cm，集水井每20m设置一个、其长×宽×高为30cm×30cm×40cm，利用排水沟和集水井收集地下水，再用抽水机抽排。
（5）、垫层基础按基础的结构尺寸，测量放样出垫层面标高，每4-5米设置高程控制桩。
按垫层面标高挂线，人工摊铺垫层混合料，检平垫层面，人工夯实或用打夯机夯压密实。
粗砂碎石垫层需分层夯实，每层15cm，密实度要求大于或等于90％，密实度达到要求才能进行石屑垫层施工。
石屑垫层密实度要求大于或等于95％。
材料选用红松或落叶松且木桩尾径不小于100mm的原木；桩身只容许有一个面弯曲且弯曲度为桩长的1％；原木大小头直径相差率不超过桩长的1%；原木不能有腐朽、虫害及漏节等现象。

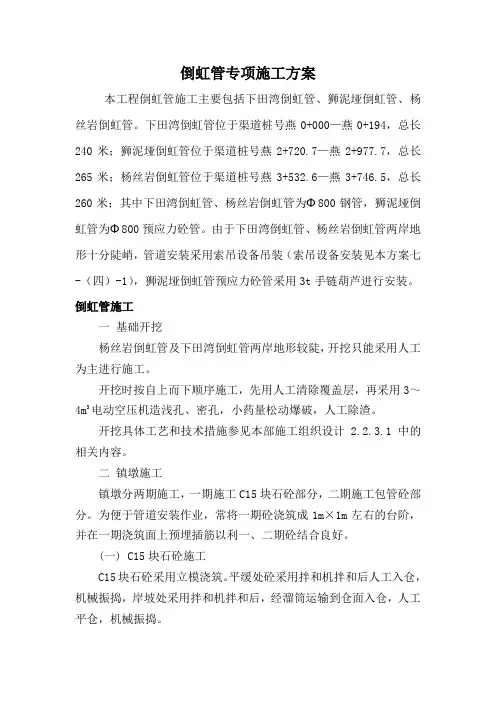

倒虹管专项施工方案本工程倒虹管施工主要包括下田湾倒虹管、狮泥垭倒虹管、杨丝岩倒虹管。
下田湾倒虹管位于渠道桩号燕0+000—燕0+194，总长240米；狮泥垭倒虹管位于渠道桩号燕2+720.7—燕2+977.7，总长265米；杨丝岩倒虹管位于渠道桩号燕3+532.6—燕3+746.5，总长260米；其中下田湾倒虹管、杨丝岩倒虹管为Φ800钢管，狮泥垭倒虹管为Φ800预应力砼管。
由于下田湾倒虹管、杨丝岩倒虹管两岸地形十分陡峭，管道安装采用索吊设备吊装（索吊设备安装见本方案七-（四）-1），狮泥垭倒虹管预应力砼管采用3t手链葫芦进行安装。
倒虹管施工一基础开挖杨丝岩倒虹管及下田湾倒虹管两岸地形较陡，开挖只能采用人工为主进行施工。
开挖时按自上而下顺序施工，先用人工清除覆盖层，再采用3～4m3电动空压机造浅孔、密孔，小药量松动爆破，人工除渣。
开挖具体工艺和技术措施参见本部施工组织设计 2.2.3.1中的相关内容。
二镇墩施工镇墩分两期施工，一期施工C15块石砼部分，二期施工包管砼部分。
为便于管道安装作业，常将一期砼浇筑成1m×1m左右的台阶，并在一期浇筑面上预埋插筋以利一、二期砼结合良好。
(一) C15块石砼施工C15块石砼采用立模浇筑。
平缓处砼采用拌和机拌和后人工入仓，机械振捣，岸坡处采用拌和机拌和后，经溜筒运输到仓面入仓，人工平仓，机械振捣。
埋石砼施工时，应注意块石的选用，其质量必需严格符合设计要求和规范要求，不得含有泥污、青苔、黄锈和软弱夹边、薄弱尖角等，入仓前，必需经冲洗干净后方可挑抬入仓。
块石砼的浇筑应先铺底面砼，经振捣后，再摆放块石，灌入竖缝砼，振捣后再铺上一层砼，如此反复进行直至仓面完成施工。
砼施工工艺和方法参见后述内容。
(二) 包管钢筋砼施工包管砼在相应镇墩管道安装完成并固定好后进行施工。
具体施工方法如下:1 钢筋砼的主要施工程序见图2-14。
图2-14 钢筋混凝土施工程序图2 主要施工方法(1) 测量放样利用测量仪器准确测放砼浇筑高程线和镇墩位置线，并用红油漆标示。

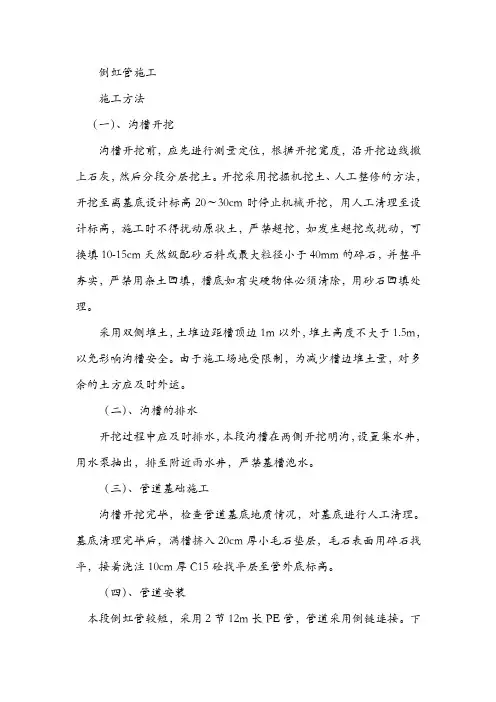

倒虹管施工施工方法（一）、沟槽开挖沟槽开挖前，应先进行测量定位，根据开挖宽度，沿开挖边线撒上石灰，然后分段分层挖土。
开挖采用挖掘机挖土、人工整修的方法，开挖至离基底设计标高20～30cm时停止机械开挖，用人工清理至设计标高，施工时不得扰动原状土，严禁超挖，如发生超挖或扰动，可换填10-15cm天然级配砂石料或最大粒径小于40mm的碎石，并整平夯实，严禁用杂土回填，槽底如有尖硬物体必须清除，用砂石回填处理。
采用双侧堆土，土堆边距槽顶边1m以外，堆土高度不大于1.5m，以免影响沟槽安全。
由于施工场地受限制，为减少槽边堆土量，对多余的土方应及时外运。
（二）、沟槽的排水开挖过程中应及时排水，本段沟槽在两侧开挖明沟，设置集水井，用水泵抽出，排至附近雨水井，严禁基槽泡水。
（三）、管道基础施工沟槽开挖完毕，检查管道基底地质情况，对基底进行人工清理。
基底清理完毕后，满槽挤入20cm厚小毛石垫层，毛石表面用碎石找平，接着浇注10cm厚C15砼找平层至管外底标高。
（四）、管道安装本段倒虹管较短，采用2节12m长PE管，管道采用倒链连接。
下管时采用吊车，吊装两个点平稳下沟，不得与沟壁、沟底激烈碰撞。
（五）、钢筋砼检查井施工检查井为现浇钢筋砼检查井，三角灰用1：2砂浆分两次抹光，检查井底采用钢筋混凝土顶、底板，配用双关节翻盖式铸铁井座及井盖板。
1、检查井材料要求（1）、模板、支架：采用钢模板及钢管支架。
应满足下列要求：1）、具有足够的稳定性、强度、刚度，能可靠的承受砼的重量、侧压力，以及在施工工程中可能产生的各项荷载。
2）、保证工程构造物的设计形状，尺寸及各部分相互之间的真确性。
3）、制作简单，便于拆装。
（2）、砼：满足强度抗冻抗渗等级符合设计要求。
现场抽样试验。
（3）、水泥：采用425#普通硅酸盐水泥。
（4）、水：一般饮用水。
（5）、钢筋：采用二级钢筋2、钢筋砼检查井施工检查井施工之前，先根据设计进行尺寸及标高控制，然后落脚浇注。
倒虹管施工方法（一）引言概述：倒虹管是一种利用天然光线照亮地下空间的照明方法，其施工方法包括准备工作、管道安装、进气口设计、材料选择和施工注意事项等。
本文将详细介绍倒虹管施工方法的五个主要方面。
正文：一、准备工作1. 确定虹管施工位置：根据地下空间的布局和使用需求，确定倒虹管的安装位置，并进行具体的测量和标记。
2. 虹管管道尺寸选择：根据地下空间的大小和光线需求，选择适当大小的管道，并预留一定的安装空间。
3. 安全检查与防护措施：在施工前进行安全检查，确保工作区域的安全，并采取必要的防护措施，如安装护栏和警示标志等。
二、管道安装1. 地下挖掘：根据准备工作中的标记，在地下进行挖掘，确保管道的安装空间和布局符合实际需求。
2. 管道连接：将预先准备好的管道进行连接，确保连接紧密，避免出现泄漏或渗漏的情况。
3. 固定与支撑：在管道安装过程中，根据需要进行固定和支撑工作，以保证管道的稳定性和安全性。
4. 排水系统：根据实际情况设计合适的排水系统，并进行相应的安装与测试，确保管道畅通，避免水滞留现象。
三、进气口设计1. 进气口位置选择：根据地下空间的布局和进气要求，确定合适的进气口位置，并进行合理的设计和布置。
2. 进气口设计原则：考虑到进气口的安全、美观和实用性，设计合适的进气口形状和尺寸，并采用适当的材料进行制作。
3. 进气口安装：根据设计要求，将进气口与管道进行连接，并加以固定，确保进气口与管道之间的连接紧密可靠。
四、材料选择1. 管道材料选择：根据地下环境和光线需求，选择具有良好透光性和耐久性的材料，如有机玻璃或特殊聚合物等。
2. 进气口材料选择：根据进气口的位置和功能要求，选择适合的材料，如防水、防尘和防腐蚀的材料等。
3. 固定与连接材料选择：选择合适的固定和连接材料，确保管道和进气口的连接牢固可靠，耐久性优良。
五、施工注意事项1. 安全施工：在施工过程中，严格遵守相关的安全操作规范，佩戴个人防护装备，确保施工人员的安全。
[倒虹管施工] 倒虹管施工方法有几种
以下内容为过河倒虹钢管的施工工艺，有沉管法和围堰开挖法，是在给水排水管道工程施工及验收规范中的片断。
倒虹管施工
1 一般规定
1.1 倒虹管施工前，应编制施工设计，并宜包括以下主要内容：
1.1.1 倒虹管施工平面布置图及沟槽开挖断面图；
1.1.2 导流或断流工程施工图；
1.1.3 施工机械设备数量与型号；
1.1.4 施工场地临时供电、供水、通讯等设计；
1.1.5 沟槽开挖与回填的方法；
1.1.6 管道的制作与组装方法；
1.1.7 管道运输方法与浮力计算；
1.1.8 水上运输航线的确定；
1.1.9 管基的打桩方法；
1.1.10 管道铺设方法；
1.1.11 安全保护措施。
1.2 倒虹管的施工场地布置、土石方堆弃及排泥等，不得影响航运、航道及水利灌溉。
施工中，对危及堤岸和建筑物应采取保护措施。
1.3 倒虹管施工前，应对施工范围内的河道地形进行校测。
设置在河道两岸的管道中线控制桩及临时水准点，每侧不应少于2个，应设在稳固地段和便于观测的位置，并采取保护
措施。
1.4 沟槽土基超挖时，应采用砂或砾石填补。
1.5 在斜坡地段的倒虹管现浇混凝土基础时，应自下而上进行浇筑，并采取防止混凝土下滑的措施。
1.6 倒虹管水平段与斜坡段交接处应采用弯头连接。
钢管弯头处的加强措施应符合设计规定；排水倒虹管的混凝土弯头可现浇或预制，混凝土强度等级和抗渗标号不应低于设计规定。
1.7 倒虹管竣工后，应进行水压试验。
给水倒虹管应进行冲洗消毒。
1.8 穿越通航河道的倒虹管竣工后，应按国家航运部门有关规定设置浮标或在两岸设置标志牌，标明水下管线的位置。
2 水下铺设管道
2.1 施工船舶的停靠、锚泊、作业及管道浮运、沉放等，应符合航政、航道等部门的有关规定。
2.2 采用拖运法或浮运法铺设倒虹管时，应根据河道水位情况确定施工时间，不宜在洪水季节进行。
2.3 沟槽底宽应根据管道结构的宽度、开挖方法和水底泥土流动性确定。
成槽后，管道中心线距边坡下角处每侧开挖宽度应符合下式规定：
B/2 ≥ D1/2 + b + 500
式中 B ——管道沟槽底部的开挖宽度(mm)；
D1——管外径(mm)；
b ——管道保护层及沉管附加物等宽度(mm)。
2.4 沟槽边坡应根据土质情况、水流速度、方向、沟槽深度及开挖方法确定，并应满足管道下沉就位时的要求。
2.5 开挖沟槽的泥土应抛在与河流相交沟槽断面的下游。
回填后，多余的土不得堆积在河道内。
2.6 岩石沟槽开挖前，应进行试爆。
爆破时，应有专人指挥，并制订操作安全及保护施工机械设备的措施。
2.7 沟槽挖好后，应测量槽底高程和沟槽横段面，其测量间距应根据沟槽开挖方法及地质情况等确定，在全管道沟槽范围内不得小于设计断面。
2.8 水下开挖沟槽的允许偏差应符合表8.2.8的规定。
2.9 倒虹管基础施工时，投料位置应准确，沟槽两侧定位桩上应设置基础高程标志，由潜水员下水检验和整平。
2.10 沟槽挖至槽底或基础施工完成后，经检验合格应及时铺设管道。
2.11 钢制倒虹管的制作成型宜与开挖沟槽同时进行或提前制作与组装。
2.12 倒虹管采用钢管组装时，应选择溜放方便的场地。
组装时可制作平台，平台的结构宜简易牢固，
其高度应在管节施焊过种中不被水淹没，并没有滑移装置。
2.13 组装的钢管段应逐段进行水压试验，合格后方可进行管段防腐处理。
其试验压力应符合设计规定，设计无规定时，应为工作压力的2倍，且不得小于1.0MPa ，试压达到规定压力后10min 不得降压，并不得有渗水现象。
2.14 倒虹管整体浮运时，下水前管道两端管口应采用堵板
封堵，并在堵板上设置进水管、排气管和阀门。
当采用分段浮运在水上连接时，管段两端管口可采用橡胶球等堵塞。
2.15 当倒虹管整体或分段浮运所承受浮力不足以使管漂浮时，可在管两旁系结刚性浮筒、柔性浮囊或捆绑竹、木材等。
2.16 钢制倒虹管在水中采用浮运或在岸上、冰上采用拖运时，应有保护外防腐层不受损坏的措施，当外防腐层局部损坏时应及时修补。
2.17 倒虹管浮运到下沉位置时，在下沉前应做好下列准备工作；
2.17.1 设置管道下沉定位标志；
2.17.2 沟槽断面及槽底高程符合规定；
2.17.3 管道和施工船舶采用缆绳绑扎牢固，船体保持平稳；
2.17.4 牵引起重设备布置及安装完毕，试运转良好；
2.17.5 灌水设备及排气阀门齐全完好；
2.17.6 潜水员装备完毕，做好下水准备。
2.18 钢制倒虹管吊装前应正确选用吊点，并进行吊装应力与变形验算，吊装的吊环宜焊在钢制包箍上，再用紧固件固定在管段的吊点位置上。
2.19 倒虹管下沉时应符合下列规定：
2.19.1 测量定位准确，并在下沉中经常校测；
2.19.2 管道充水时同时排气；
2.19.3 下沉速度不得过快；
2.19.4 两端起重设备在吊装时应保持管道水平，并同步沉放于槽底就位，将管道稳固后，再撤走起重设备。
2.20 倒虹管在水中采用浮箱法分段连接时，浮箱应止水严密。
管道接口应作防腐处理。
2.21 倒虹管铺设后，应检查下列项目，并作好记录。
2.21.1 检查管底与沟底接触的均匀程度和紧密性，管下如有冲刷，应采用砂或砾石铺填；
2.21.2 检查接口情况；
2.21.3 测量管道高程和位置
2.23 管道验收合格后应及时回填沟槽。
回填时，应投抛砂砾石将管道拐弯处固定后，再均匀回填沟槽。
水下部位的沟槽应连续回填满槽；水上部位应分层回填夯实。
3 明挖铺设管道
3.1 采用导流法或断流法铺设倒虹管时，宜在枯水时期进行。
当与水利灌溉、取水水源、通航河道等有关时，应事先经过有关部门同意和协商办理。
3.2 采用导流法施工时，可分段进行围堰和铺设管道。
围堰施工应符合现行国家标准《给水排水构筑物施工及验收规范》和《地基与基础工程施工及验收规范》的有关规定。
当采用断流法碾压式土石坝施工时，应符合国家现行标准《碾压式土石坝施工技术规范》的有关规定。
3.3 坝或围堰的背水面坡底与沟槽边的安全距离，应根据坝、堰体高度和迎水面水深、沟槽深度、水下地质情况及施工时的运输、堆土、排水设施等因素确定。
3.4 坝和围堰填筑前，应清除基底淤泥、石块及杂物等。
当遇有透水怀较强地基时，应作好防渗处理。
3.5 倒虹管竣工后，应将坝或围堰拆除干净，不得影响航运和污染临近取水水源。
