目录1、报警系统由哪几部分组成？ (2)2、报警系统按信息传输方式不同，可分哪几种？ (2)3、探测器分为哪几种类型？市面上常见的有哪些类型？ (2)4、主动红外探测器的工作原理？ (2)5、被动红外探测器工作原理？ (2)6、微波探测器工作原理？ (2)7、什么是双元红外探测器？什么是四元红外探测器？ (2)8、什么是双鉴探测器？市面上常见的双鉴探测器有哪些？ (2)9、什么是三鉴探测器？什么是四鉴探测器？ (3)10、什么是震动探测器？ (3)11、常见震动探测器有哪几种？其工作原理是什么？ (3)12、玻璃破碎探测器工作原理？ (3)13、探测器标准输出信号是什么？ (3)14、入侵探测器，什么是温度补偿？ (3)15、什么是线尾电阻？ (3)16、报警主机中的末端电阻工作原理 (4)17、关于线尾电阻的接法 (4)浅谈防盗报警器中报警信号的拾取原理及线尾电阻的作用 (4)单线尾电阻和双线尾电阻的接线方法 (6)双线尾电阻的接法 (7)1、报警系统由哪几部分组成？简单的报警系统由前端探测器、中间传输部分和报警主机组成。
大一些的系统也可将探测器和报警主机看做是前端部分，从报警主机到接警机之间是传输部分，中心接警部分看做是后端部分。
2、报警系统按信息传输方式不同，可分哪几种？按信息传输方式不同，从探测器到主机之间可分为有线和无线2种。
从主机到中心接警机之间也可分为有线和无线2种，其中有线系统还可分为基于电话线传输和基于总线传输2种类型。
3、探测器分为哪几种类型？市面上常见的有哪些类型？红外、微波、震动、烟感、气感、玻璃破碎、压力、超声波等等。
其中红外探测器还可分为主动红外和被动红外，烟感还可分为离子式和光电式。
市面上常见的有红外探测器（被动红外）、对射、栅栏（主动红外）、双鉴探测器、震动探测器、玻璃破碎探测器。
4、主动红外探测器的工作原理？主动红外探测器由红外发射器和红外接收器组成。
红外发射器发射一束或多数经过调制过的红外光线投向红外接收器。
监控摄像头故障的几种解决方法添加日期：2012-3-2 11:54:53监控摄像头故障的几种解决方法一、监控图像受干扰首先应区分是系统内部产生还是外侵干扰，还应区分产生干扰的部位，是摄像机前端、传输系统还是监控中心设备，常用“分割法”、“替代法”区分。
图像干扰的现象及产生原因为：1、杂波干扰。
表现为图像上混有杂乱的“横道”、“波纹”或一阵阵杂乱的飞点、刺、线状干扰，严重时导致图像模糊、扭曲、抖动、翻滚。
此问题的原因多为：（1）视频插头与插座间接触不良，视频线接头压接、绞接点接触电阻变大，视频线屏蔽不好。
（2）视频接头靠在安装支架或立杆上有松接触。
（3）有些场所电磁环境恶劣，即使无上述缺陷也会出现图像干扰，如工业厂房、电梯轿箱等，需采取相应措施，有些要改变传输方式才能彻底消除干扰。
（4）市电叠加有尖峰、突变、杂波闯入引起干扰。
（5）光缆传输时，尾纤未拧到位或对接面受污。
2、滚道干扰。
表现为图像上叠加了上下缓慢移动的横条，显然这是交流市电或帧频干扰。
此问题的原因多为：（1）视频传输的起点和终点分别接地，两地存在交流电位差，如图1所示，干扰信号Vn与输入信号Vi叠加经传输线到达负载Ro，这是最常见的原因。
（2）直流电源不良，如直流稳压电源整流滤波电路内阻变大、电解电容漏液、过负载、电网电压过低等。
直流电源不良常表现为屏幕上两横条干扰（100Hz），其他电源干扰只有一横条（50Hz）。
（3）射频传输时，有时用高频电缆给信号放大器馈送50Hz交流电，传输设备的“交流过电扼流圈”过载磁饱和引起的交调。
（4）射频传输时，系统过载交调，其他频道帧逆程干扰形成滚道，常伴有行逆程斜线干扰。
3、网纹干扰。
表现为图像上叠加了一张移动的细网，常与杂波干扰相伴出现。
此问题的原因多为：（1）无线电波闯入，以中短波广播电台干扰最多，所有引起杂波干扰的原因都可引入网纹干扰。
（2）医疗设备或高频注塑机等大功率高频工业设备、劣质无绳电话及对讲机、遥控设备等高频干扰。

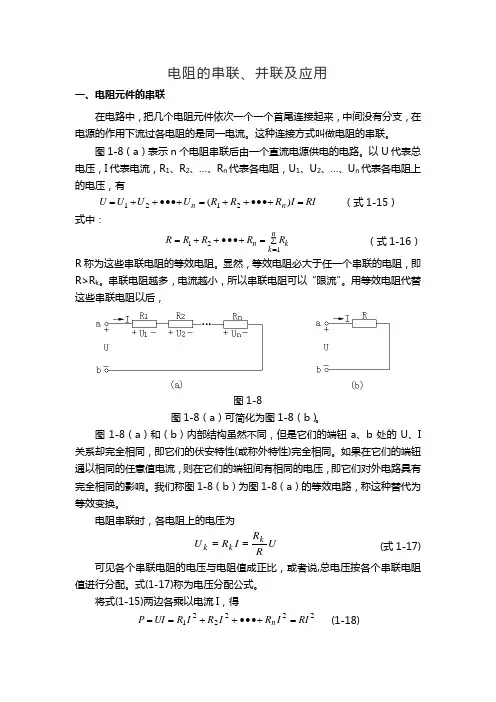

电阻的串联、并联及应用 一、电阻元件的串联在电路中，把几个电阻元件依次一个一个首尾连接起来，中间没有分支，在电源的作用下流过各电阻的是同一电流。
这种连接方式叫做电阻的串联。
图1-8（a ）表示n 个电阻串联后由一个直流电源供电的电路。
以U 代表总电压，I 代表电流，R 1、R 2、…、R n 代表各电阻，U 1、U 2、…、U n 代表各电阻上的电压，有RI I R R R U U U U n n =+•••++=+•••++=)(2121 （式1-15）式中：∑==+•••++=nk k n R R R R R 121 （式1-16） R 称为这些串联电阻的等效电阻。
显然，等效电阻必大于任一个串联的电阻，即R>R k 。
串联电阻越多，电流越小，所以串联电阻可以“限流”。
用等效电阻代替这些串联电阻以后，图1-8图1-8（a ）可简化为图1-8（b ）。
图1-8（a ）和（b ）内部结构虽然不同，但是它们的端钮a 、b 处的U 、I 关系却完全相同，即它们的伏安特性(或称外特性)完全相同。
如果在它们的端钮通以相同的任意值电流，则在它们的端钮间有相同的电压，即它们对外电路具有完全相同的影响。
我们称图1-8（b ）为图1-8（a ）的等效电路，称这种替代为等效变换。
电阻串联时，各电阻上的电压为U RR I R U k k k == (式1-17) 可见各个串联电阻的电压与电阻值成正比，或者说,总电压按各个串联电阻值进行分配。
式(1-17)称为电压分配公式。
将式(1-15)两边各乘以电流I ，得222221RI I R I R I R UI P n =+•••++== (1-18)此式表明：n 个串联电阻吸收的总功率等于它们的等效电阻所吸收的功率。
且有：n n R R R R P P P P ::::::::2121•••=••• （1-19）即：串联电阻每个电阻消耗的功率与它们电阻成正比。
例l-2：如图1-9所示，用一个满刻度偏转电流为Ig=50μA ，电阻Rg=2k Ω的表头制成10V量程的直流电压表，应串联多大的附加电阻?解：满刻度时表头电压为1.010*******=⨯⨯⨯==-g g g I R U （V ）附加电阻电压为9.91.010=-=k U （V ）由欧姆定律，得图1-91981098.110509.956=⨯=⨯==-I U R k k （k Ω） 二、电阻元件的并联在电路中，把几个电阻元件的首尾两端分别连接在两个节点上，在电源的作用下，它们两端的电压都相同，这种连接方式叫做电阻并联。
报警主机与常用探测器接线分析2 之线尾电阻与防拆接线作者：罗海成luohaicheng本文发表于：螺旋桨[智能建筑/智能家居专业知识分享博客]昨天我们分享了常用探测器输出开关量与报警主机的接线，理解了探测器与报警主机的两种常用接法，即探测器常开点接法与常闭点接法。
今天我们一起来分享一下，探测器为什么要采用线尾电阻，而且线尾电阻为什么要接在探测器内部，还有探测器防拆开关怎么接线。
昨天我们分享了，线尾电阻的作用可以完成两个报警条件，1、由电阻值变为0欧姆，作为报警条件，2、由电阻值变为无穷大，作为报警条件。
这样可以防破坏，因为我们在破坏的时候并不知道，这套报警系统采用的是多大的电阻值，即使知道电阻值，对于破坏系统增加了难度，理由很简单，我们必须要保证在破坏的瞬间，对于报警主机来说电阻值一样才不报警。
所以相对没有线尾电阻破坏系统要简单的多。
对于没有线尾电阻，报警系统报警条件如下，1、无穷大变为0欧姆；2、0欧姆变为无穷大。
要破坏这样的系统就变的很简单，如下图。
我们用其中一个报警条件，0欧姆变为无穷大为（常闭点接法）例分析，图中A与B之间我们只要用一根导线，就可以轻松把探测器屏蔽，不管你怎么探测输出，报警主机都没有反应，当然这个图也解释了，为什么线尾电阻一定要接在探测器里，因为如果把线尾电阻接在主机端，结果和没有采用线尾电阻结果一样。
好了报警系统防探测器破防坏的功能有了，当然有人也要问了，那有人要剪电源线或者说破坏电源会不会报警主机报警，答案是肯定，其实我们的探测器在设计的时候，就已经考虑这点了，所以我们所有的防入侵探测器，探测器的常开点与常闭点输出都是指在通电警戒的情况下所测量的常开点与常闭点。
也就是说在探测器没有通电的情况下，我们用万用表测量探测器的常开点量出来是常闭点，而常闭点量出来是常开点。
这样才能完成，探测器在通电情况有人破坏电源，探测器才能作出反应并报警。
防破坏功能有了，那么探测器防拆吗。
有人故意拆卸探测器，报主警会报警吗，答案也是肯定的。
有线防盗报警系统工作原理及接线方式防盗报警系统的设备一般分为：前端探测器，报警控制器。
报警控制器是一台主机（如电脑的主机一样），用来控制包括有线/无线信号的处理，系统本身故障的检测，电源部分，信号输入，信号输出，内置拨号器等这几个方面，一个防盗报警系统中报警控制器是必不可少的。
前端探测器包括有：门磁开关、玻璃破碎探测器、红外探测器和红外/微波双鉴器、紧急呼救按钮。
一、有线报警的系统原理安防主要分监控、报警、门禁控制三大块。
今天跟大家唠唠报警。
我们常见的安防报警系统主要分为有线和无线两种。
无线的报警系统因为安装方便，没有线缆束缚，也不破坏家居的整体环境风格，因此深受家庭用户喜欢。
小户型、公寓式智能家居安防产品主要以无线报警为主也就是这个主要原因。
但是在工程项目、大别墅、庭院、商业环境中，或者叫系统工程中无线的劣势就出现了。
因此有线防盗报警器因为稳定，价格实惠，所以受到大部分智能集成商的信赖，但是对于一般不是专业的人员来说，似乎连接有线探测器和防盗报警主机有点困难。
这让我想起来第一次用报警主机（D S7400X I）的时候的情景，又是说明书，又是电阻、又是继电器的挨个琢磨的场景。
我们知道一个典型的防盗报警系统主要部件是由：报警主机板、前端探测器和警讯发送装置（联网报警通讯和现场声光报警）三部分组成的。
前端探测器又包括了被动红外、红外加微波双鉴、红外对射、红外护栏、手动报警、火宅探测、玻璃破碎等等，根据不同的功能适用于不同的环境。
前端探测器是报警系统的传感器，报警系统对外界警情的侦测就是通过前端探测器来完成的。
就前端探测器和报警主机间的联系、信号传递，说到底就是一个开关量信号的传送和接收过程。
所谓开关量信号，就是一个电气回路的开路和短路过程。
以常规报警系统一般采用常闭工作模式为例，系统加电正常工作时，如果探测器失电或被警情触发，探测器内的继电器发出动作，将触点由闭合状态改变为断开状态，当报警主机侦测到对应防区端口的这一变化时，就会根据当前的状态设置采取相应的反应（包括忽略、报警、信号输出等）。
雷电冲击电压发生器原理1. 概述雷电是自然界中常见的电现象，其强大的能量往往会对人类的生产生活造成严重的影响。
为了防止雷电对设备和建筑物造成损害，人们发明了各种防雷设备，其中就包括雷电冲击电压发生器。
本文将重点介绍雷电冲击电压发生器的原理以及其在防雷领域的应用。
2. 雷电冲击电压发生器的作用我们需要了解雷电冲击电压发生器在防雷领域的作用。
雷电冲击电压发生器是一种专门用于防雷的设备，其主要作用是在雷电冲击发生时把电压分配到耐雷设备上，从而避免雷击对设备造成损害。
3. 雷电冲击电压发生器的原理雷电冲击电压发生器的工作原理主要包括两个方面：波头电阻和波尾电阻。
4. 波头电阻波头电阻是指在雷电冲击发生时，电压波前的电阻，其作用是降低电压的波峰，从而减小雷电冲击对设备的影响。
波头电阻需要具备高强度、高频率响应和快速放电的特点，用于消耗雷电冲击的能量，保护被保护设备的安全。
5. 波尾电阻波尾电阻是指在雷电冲击后的电压波尾的电阻，其作用是将残余的电压波尾导向接地，以确保雷电冲击后设备的安全。
波尾电阻需要具备高功耗、高耐压、高放电容量和长寿命等特点，用于将电压波尾慢速放电，保障设备不受雷电冲击的损坏。
6. 雷电冲击电压发生器的应用雷电冲击电压发生器在工业、建筑、交通等领域都有广泛的应用。
例如在电力系统中，雷电冲击电压发生器可以保护变压器、线路等设备免受雷电冲击的影响；在建筑领域中，它可以抵御雷电对建筑物的损害；在交通领域中，它可以保护信号设备、通信设备等免受雷击的影响。
7. 结语雷电冲击电压发生器作为一种重要的防雷设备，其原理及应用对防止雷击对人类生产生活造成的损失具有重要意义。
通过了解其原理和应用，我们可以更好地了解防雷设备的工作原理，提高防雷设备的使用效果。
希望本文对读者有所帮助，多谢关注。
8. 雷电冲击电压发生器的发展趋势随着科技的不断发展，雷电冲击电压发生器的技术也在不断进步。
未来，人们对雷电冲击电压发生器提出了更高的要求，希望其在防雷领域能够有更加广泛和深远的应用。

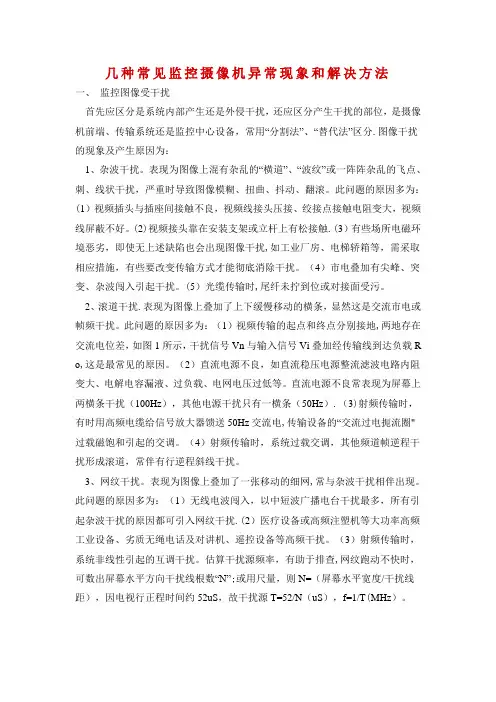

几种常见监控摄像机异常现象和解决方法一、监控图像受干扰首先应区分是系统内部产生还是外侵干扰，还应区分产生干扰的部位，是摄像机前端、传输系统还是监控中心设备，常用“分割法”、“替代法”区分.图像干扰的现象及产生原因为：1、杂波干扰。
表现为图像上混有杂乱的“横道”、“波纹”或一阵阵杂乱的飞点、刺、线状干扰，严重时导致图像模糊、扭曲、抖动、翻滚。
此问题的原因多为：(1）视频插头与插座间接触不良，视频线接头压接、绞接点接触电阻变大，视频线屏蔽不好。
(2)视频接头靠在安装支架或立杆上有松接触.(3）有些场所电磁环境恶劣，即使无上述缺陷也会出现图像干扰,如工业厂房、电梯轿箱等，需采取相应措施，有些要改变传输方式才能彻底消除干扰。
（4）市电叠加有尖峰、突变、杂波闯入引起干扰。
(5）光缆传输时,尾纤未拧到位或对接面受污。
2、滚道干扰.表现为图像上叠加了上下缓慢移动的横条，显然这是交流市电或帧频干扰。
此问题的原因多为：（1）视频传输的起点和终点分别接地,两地存在交流电位差，如图1所示，干扰信号Vn与输入信号Vi叠加经传输线到达负载R o,这是最常见的原因。
（2）直流电源不良，如直流稳压电源整流滤波电路内阻变大、电解电容漏液、过负载、电网电压过低等。
直流电源不良常表现为屏幕上两横条干扰（100Hz），其他电源干扰只有一横条（50Hz）.（3)射频传输时，有时用高频电缆给信号放大器馈送50Hz交流电,传输设备的“交流过电扼流圈"过载磁饱和引起的交调。
（4）射频传输时，系统过载交调，其他频道帧逆程干扰形成滚道，常伴有行逆程斜线干扰。
3、网纹干扰。
表现为图像上叠加了一张移动的细网,常与杂波干扰相伴出现。
此问题的原因多为：（1）无线电波闯入，以中短波广播电台干扰最多，所有引起杂波干扰的原因都可引入网纹干扰.(2）医疗设备或高频注塑机等大功率高频工业设备、劣质无绳电话及对讲机、遥控设备等高频干扰。
（3）射频传输时，系统非线性引起的互调干扰。
防区电阻的作用
报警主机中的末端电阻
常闭回路（NC）：短路正常，断路报警。
这种电路形成的缺点是：若有人对线路短路，该探头就失去作用。
报警主机就无法识别是人为的短路。
常开回路（NO）：短路报警，断路正常。
这种电路形成的缺点是：若有人对线路断路（剪断信号线），该探头失去作用。
报警主机就无法识别是人为的段路。
线尾阻EOL</B>：短路正常，断路报警。
这种电路形成的优点是：若有人破环线路（短路回断路），报警主机都能报警。
短路报警，断路故障，阻值为.2.2K为正常。
这种电路形式的优点是：对短路和断路作出不同的反应，特别是适合烟感探头和紧急按纽，如果是老鼠咬段或因帮东西而扯断，报警主机认为该回路故障。
在防区回路加入一个电阻最大的作用是分压，...
在防区回路加入一个电阻最大的作用是分压，也就是分担防区回路内的电压值，主机可以根据回路的电压值判断前端探测器的状态。
<br>
打个比方， 0.00——1.50VDC=短路<br>
1.60——3.10VDC=正常<br>
3.20——5.00VDC=开路<br>
这个是Honeywell 236TL主机的回路电压参数，不难看出，主机是靠回路的电压值判断前段探测器的状态的，如果没有这个电阻，回路的电压值只有两种情况，即0V或者5V(以Honeywell 236TL为例)，这样长时间以后，主机元器件或前段线路老化会引起电压值不准确，影响主机的判断，就可能引起主机的误报。
<br>
什么是线尾电阻
线尾阻（EOL，End of Line）回路，电路特点是回路终端接入电阻，回路对地短路会触发电路接点动作，如在系统布防时，回路断线或短路均会触发报警。
学名称为线尾电阻，各个厂家的阻值不一样，安在各种探测器上，也就是线路的末端。
用常闭量串接在电路中，用常开量并联在电路中，报警时，主机会检测到电阻值的改变，换句话说，只要探测器输出到主机的电阻不是2.2K左右，就会报警。
任务是防破坏用，你剪断线或者短路也会报警。
报警主机中末端电阻的工作原理
常闭回路（NC）：短路正常，断路报警。
这种电路形成的缺点是：若有人对线路短路，该探头就失去作用。
常开回路（NO）：短路报警，断路正常。
这种电路形成的缺点是：若有人对线路断路（剪断信号线），该探头失去作用。
报警主机就无法识别是人为的断路.
线尾阻EOL：短路正常，断路报警。
这种电路形成的优点是：若有人破环线路（短路回断路），报警主机都能报警。
短路报警，断路故障，阻值为.2.2K为正常。
这种电路形式的优点是：对短路和断路作出不同的反应，特别是适合烟感探头和紧急按纽，如果是老鼠咬段或因帮东西而扯断，报警主机认为该回路故障。
关于线尾电阻的接法
要放在探测器内。
特别是当采用常开接法时，就必须这样做，否则线路的防剪功能和探测器的防拆功能就不起作用了（因为如果把线尾阻直接跨接在主机的防区端口上，由于常开接法
使布线线路处于断路状态，阻值为无穷大，不够成回路无电流，只要防区端口不发生短路，报警主机是无反应的，所以应将线尾阻接在探测器常开端口上，此时，常开接法由于线尾阻的跨接使得布线线路够成回路，有阻值即为线尾阻值，回路中有较小电流，所以可起到线路的防剪和探测器的防拆功能）。
设计放在探测器内，有的人图方便，就放在主机内。
其实我看过主机的电路，主要是一个比较器，看接入的电阻，一般的电阻是2.2K,两个防区的有两个电阻，还有一个好像是6.8K，不要意思，我忘记了。
这样，通过电阻转换成电压，就有了范围，两个全部接上，就是1.5K 左右，有一个断开，就是2.2K，或者6.8K，全部断开，就是无穷大。
通过比较电压，主机就能看出外部情况。
如果小于1K，就认为外部短路，要报警，如果是2.2K左右，则6.8K 的那个被人家剪断了（或者报警），如果是6.8K左右，则认为2.2K的那个探头有问题，如果是无穷大，说明两个探头都有问题。
如果电阻接入主机，则外部短路或者开路，总有一个状态无法识别，主机不动作，就有可能漏报。
当然小偷如果知道了原理，懂得很多，报警器就没有用了，道高一尺，魔高一丈，懂得很多的绝大部分不会去做坏事，因此就接在主机内，有时也是没有问题的了。
浅谈报警系统中报警信号的拾取原理及线尾电阻的作用
电阻*R1、R2和R3、R4、R5组成2路分压电路，其中的R3、R4、R5 三个电阻组成的分压电路；会在分压电阻R4的上下2 端各产生一个电压值；我们暂称之为V1和V2；其中V1电压送到以“运算放大器”组成的“电压比较器”U1的反向输入端作为基准电压；V2电压则送到U2的同向输入端作为基准电压，当直流+12V电压经分压电阻*R1 降压后传送到U1的同向输入端时；如果输入电压值大于基准电压值V1时则U1的输出有高电平输出；如电压值小于V1电压值时则U1无高电平输出。
同理反推U2工作情况则为；V2 电压送到U2的同向输入端作为基准电压，直流+12V电压经分压电阻*R1 降压后传送到U2的反向输入端，当此电压值小于基准电压值V2 时；则U2输出端有高电平输出，如高于V2 电压值时则U2输出端无输出。
那么不管这2个电压比较器U1 和U2 哪个有输出经过防反流二级管输出后会合成为1路电平信号；使OUT端都能得到1个高电平送给下一级电路处理后而得到报警信号。
因此V1和V2的2个电压值之间的范围称为门限电压的上、下限，只要回传的电压值超过此上下限，报警主机即得到报警信号，而此上下门限电压值的取值范围是和各个厂家的设计思想有关而各不相同，所以只要知道他的工作原理就可以了，而且我
们也知道这个门限有一定的范围，在我们做工程中如偶然找不到或丢失了2.2K电阻时，不必拘泥于同值电阻，找一个阻值相近的电阻代替完全可以，只要你回传的电压值没出它的上下门限值就可以，只不过阻值偏离2.2K越大；误报的几率越大而已.
在以上所诉的分压电阻*R1 其实不是被厂家焊接在线路板上的，而是在我们购买报警主机（或总线系统中的地址模块）时，随机附送的“线尾电阻”，也即报警系统的“线尾电阻”，它其实就是报警整体电路里的“双电压比较器”前端的分压电阻*R1 ，+ 12 V电源经过其分压降压后返回的电压，其取值范围是和各个厂家设计思想有关，但都有一定的门限范围，它回传的电压值一旦超出其设计门限范围，报警主机只要工作在布防状态下就会立即响应，发出报警信息和动作。
其实分压电阻*R1 两端的线段即为接于报警探头上的信号线，也就是说*R1 不是被报警器材厂家焊接在线路板上的，而是随机送给我们用于安装在报警探头处的，由于*R1上端的线和+12V相通；因此在安装报警探头时可以在布线时少放1棵线（只限于并行系统、总线型不适合），也即只要放3芯线就可以了（俗称：三线制），具体做法为；在报警探头的电源+ 级接线端子和C 端子之间直接跨接“线尾电阻” *R1 就可以，信号线接于NC端子上就OK了。
而有的厂家不是把*R1作为“线尾电阻”；而是把R2作为“线尾电阻”来使用，依据上面所述原理也就不难理解了，其作用是相同的。
那么依据上面所诉的原理，可以看出；如果人为的把报警线号线短路了，无论把它和电源正极还是和“地”极短路了，报警信号线上的电压值不是接近+ 12V 就是接近0V，这样都会超出这个报警信号拾取的门限值，主机则会得到报警信号，同理，当人为把报警信号线剪断时，可以看出回传的报警信号电平和把报警信号线对“地”短路时情况相同，则报警主机也会因得到信号而发出报警信息，因此这个“线尾电阻” *R1 也就起到了“防止人为破坏”的作用，那么我在接触一些入行不长的朋友做工程时，这些朋友常常把这个“线尾电阻”安装于报警主机内的接线端子上，这样做是不对的，这样做使报警主机失去了“防止人为破坏”的作用（或称功能）。
要知道安防系统始终是以报警系统为中心的，不管现今的视频技术如何发展，如何先进，如何有经济价值，它也不能取代报警系统的作用，而且报警系统往往安装于使用单位的要害部位（如银行的金库等），因此报警系统是承担着重大责任的，试想如果因为你的一个偷懒而使犯罪分子通过一个简单的破坏，如把信号线剪断，这是最容易也是最简单的办法，而至使用单位蒙受巨大的损失时，而不幸的是当相关方面确认了这是因你的错误行为而导致的结果，你到时会怎样来承担这个“责任”？你承担的了吗？因此，劝那些至今还把这个小小的“线尾电阻”装于报警主机上的朋友们赶快的警醒吧这绝对不是危言耸听。
单线尾电阻和双线尾电阻的接线方法
我是在10年前加入到安防这行的，以前我也是将报警系统中的“线尾电阻”装于报警主机上的，后来自己做多了就知道防盗报警的原理就不再把报警系统中的“线尾电阻”装于报警主机上了。
我在上面讲过我对防盗报警技术不是很专注，以前我只是用过DSC、CK、枫叶的报警主机。
派朗尼斯是从06年开始认识和使用的。
派朗尼斯的编程里面有一项是双线尾电阻/单线尾电阻选项。
默认是双线尾电阻。
双线尾电阻的接法其实就是前端(探测器)并，后端（主机）串。
双线尾电阻的接法，看示意图吧
当你使用双线尾电阻接法时，无论是在撤防状态还是在布防状态，只要是线路被剪或探
测器被非法打开的情况下都会产生报警，键盘上会显示防拆报警图标。
