网络中的终端电阻起什么作用

什么是终端电阻，为什么信号线需要增加这个电阻，它有什么作用一、什么是终端电阻终端电阻是在线型网络两端即相距最远的两个通信端口上，并联在一对通信线上的电阻。

终端电阻可吸收网络上的反射波，有效地增强信号强度。

用于屏蔽信号反射，稳定和调整信号。

二、终端电阻的简介高频信号传输时，信号波长相对传输线较短，信号在传输线终端会形成反射波，干扰原信号，所以需要在传输线末端加终端电阻，使信号到达传输线末端后不反射。

对于低频信号则不用。

在长线信号传输时，一般为了避免信号的反射和回波，也需要在接收端接入终端匹配电阻。

其终端匹配电阻值取决于电缆的阻抗特性，与电缆的长度无关。

RS-485/RS-422一般采用双绞线（屏蔽或非屏蔽）连接，终端电阻一般介于100至140Ω之间，典型值为120Ω。

在实际配置时，在电缆的两个终端节点上，即最近端和最远端，各接入一个终端电阻，而处于中间部分的节点则不能接入终端电阻，否则将导致通讯出错。

三、终端电阻的作用1、阻抗匹配，匹配信号源和传输线之间的阻抗，极少反射，避免振荡。

2、减少噪声，降低辐射，防止过冲。

在串联应用情况下，串联的终端电阻和信号线的分布电容以及后级电路的输入电容组成RC滤波器，消弱信号边沿的陡峭程度，防止过冲。

四、使用终端电阻的原因终端电阻在通信中的作用是为了消除在通信电缆中的信号反射。

然而在通信过程中，有两种原因因导致信号反射：阻抗不连续和阻抗不匹配。

1.阻抗不连续：信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。

这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。

消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。

由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。

2.阻抗不匹配：引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。

在1DV15507中，当信号的频率很高时，则信号的波长就很短，当波长短得跟传输线长度可以比拟时，反射信号叠加在原信号上将会改变原信号的形状。

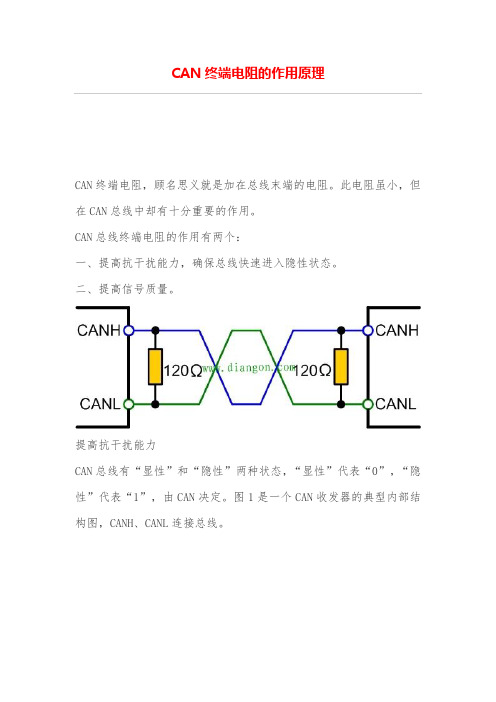

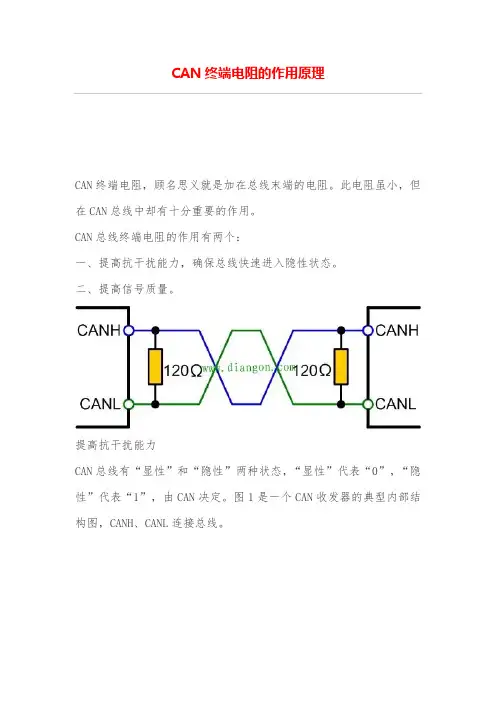

CAN终端电阻的作用原理CAN终端电阻，顾名思义就是加在总线末端的电阻。

此电阻虽小，但在CAN总线中却有十分重要的作用。

CAN总线终端电阻的作用有两个：一、提高抗干扰能力，确保总线快速进入隐性状态。

二、提高信号质量。

提高抗干扰能力CAN总线有“显性”和“隐性”两种状态，“显性”代表“0”，“隐性”代表“1”，由CAN决定。

图1是一个CAN收发器的典型内部结构图，CANH、CANL连接总线。

图1总线显性时，收发器内部Q1、Q2导通，CANH、CANL之间压差；隐性时，Q1、Q2截止，CANH、CANL处于无源状态，压差为0。

总线若无负载，隐性时电阻阻值很大，外部的干扰只需要极小的能量即可令总线进入显性（一般的收发器显性门限最小电压仅500mV）。

为提升总线隐性时的抗干扰能力，可以增加一个差分负载电阻，且阻值尽可能小，以杜绝大部分能量的影响。

然而，为了避免需要过大的总线才能进入显性，阻值也不能过小。

确保快速进入隐性状态在显性状态期间，总线的寄生电容会被，而在恢复到隐性状态时，这些电容需要放电。

如果CANH、CANL之间没有放置任何阻性负载，电容只能通过收发器内部的差分电阻放电。

我们在收发器的CANH、CANL 之间加入一个220PF的电容进行模拟试验，位速率为500kbit/s，波形如图2、图3。

图2图3从图3看出，显性恢复到隐性的时间长达1.44μS，在点较高的情况下勉强能够通信，若通信速率更高，或寄生电容更大，则很难保证通信正常。

为了让总线寄生电容快速放电，确保总线快速进入隐性状态，需要在CANH、CANL之间放置一个负载电阻。

增加一个60Ω的电阻后，波形如图4、图5。

从图中看出，显性恢复到隐性的时间缩减到128nS，与显性建立时间相当。

图4图5提高信号质量信号在较高的转换速率情况下，信号边沿能量遇到不匹配时，会产生信号反射；传输线缆横截面的几何结构发生变化，线缆的特征阻抗会随之变化，也会造成反射。

entered error passive state 终端电阻-概述说明以及解释1.引言1.1 概述在现代的工业控制系统中，终端设备的电阻是一个非常重要的因素。

终端电阻的作用是在通信线路中提供终结阻抗，以确保信号传输的稳定性和可靠性。

然而，在实际的应用中，终端电阻也可能出现各种问题，其中最常见的就是“entered error passive state”（进入错误被动状态）。

终端设备进入错误被动状态是指当设备接收到错误的信号时，无法正确地进行数据传输，进而导致通信系统无法正常工作。

这种状态下，终端设备会自动将自己设置为“被动”状态，无法主动发送数据，只能等待其他设备发送正确的信号。

造成终端设备进入错误被动状态的原因可能有很多，最常见的包括通信线路中存在干扰、终端设备的硬件故障或者软件错误等等。

当终端设备检测到错误时，它会尝试纠正错误的信号，如果无法纠正，则会进入错误被动状态。

进入错误被动状态对于工业控制系统来说是非常危险的，因为它可能导致控制系统无法正常运行。

在生产过程中，如果某些重要的数据无法被及时传输，就会产生严重的后果，甚至可能导致事故发生。

因此，及时发现并解决终端设备进入错误被动状态的问题至关重要。

为了解决终端设备进入错误被动状态的问题，可以通过几种方法来进行。

首先，我们需要对通信线路进行检测和维护，确保线路的质量和稳定性。

此外，也可以采用一些技术手段来检测和纠正错误的信号，如使用冗余校验码、重新发送数据等。

另外，在终端设备的设计和制造过程中，也需要注重硬件和软件的质量，提高其抗干扰能力和稳定性。

总之，终端设备进入错误被动状态是工业控制系统中常见的问题之一。

通过对通信线路进行维护和检测，以及采用合适的技术手段和高质量的设备，我们可以有效地解决这个问题，确保控制系统的正常运行。

然而，对于工程师和技术人员来说，更重要的是要不断学习和研究，保持对工业控制系统的更新和进步的认识，以便更好地应对各种可能出现的问题。

终端电阻的含义
高频信号传输时，信号波长相对于传输线较短，信号在传输终端会形成反射波，干扰原信号，所以在传输末端要加终端电阻，使信号到达传输末端后不反射。

对于低频信号则不用，在长线信号传输时，一般避免信号的反射和回波，也需要在接受终端接入终端电阻匹配。

终端匹配电阻取决于电缆的阻抗特性，与电缆长度无关。

RS485/RS422一般采用双绞线连接（屏蔽或非屏蔽），终端电阻一般介于100-140欧姆，典型值为120欧姆，在实际配置中，在电缆的缆的两个终端节点上，起始端和最远端各接入一个终端电阻，儿处于中间的各节点，不能接入终端电阻，否则将导致通讯失误。

终端电阻的作用：一般说法：终端电阻是为了消除在电缆中的信号反射，在通信中有两种情况导致信号反射，阻抗不连续和阻抗不匹配，1.阻抗不连续，信号在传输线末端突然遇到电缆阻值很小，甚至没有，信号在这个地方就会引起反射，这种信号反射原理，与光从一种介质进入另一种介质原理相似，消除这种反射，就必须在电缆末端跨接一个与电缆的特性阻抗同样大小到的终端电阻，使电缆阻抗连续，由于信号在电缆上的传输是双向的，引起信号反射的另一原因是数据收发器与传输电缆之间的阻抗不匹配，这种原因引起的反射主要表现在通讯线路在恐闲方式时，整个网络数据混乱，要减弱反射信号对通讯线路的影响，通常采用噪声抑制和加偏置电阻的方法。

RS485通讯原理，采用两根双绞线，一根A+或信号正极，一根A-或信号负极，采用差分信号，正信号在+2--+6V之间，负信号在-2---6V之间。

RS422通讯原理，采用四根线。

发射+，发射-，接收+，接收-.
RS232通讯原理,三根线，发射2-3，接受3-2. 5-5GND,发射和GND比较电压，接受和GND 比较电压，记录电压即可。

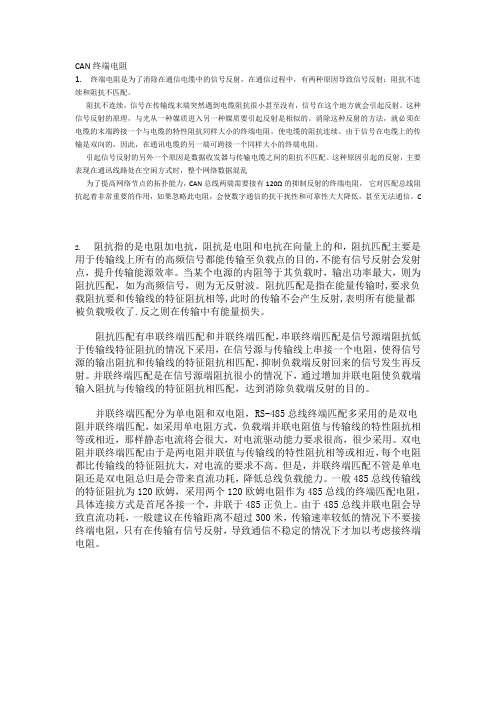

CAN终端电阻1. 终端电阻是为了消除在通信电缆中的信号反射，在通信过程中，有两种原因导致信号反射：阻抗不连续和阻抗不匹配。

阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。

这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。

消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。

由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。

引起信号反射的另外一个原因是数据收发器与传输电缆之间的阻抗不匹配。

这种原因引起的反射，主要表现在通讯线路处在空闲方式时，整个网络数据混乱为了提高网络节点的拓扑能力，CAN总线两端需要接有120Ω的抑制反射的终端电阻，它对匹配总线阻抗起着非常重要的作用，如果忽略此电阻，会使数字通信的抗干扰性和可靠性大大降低，甚至无法通信。

C2. 阻抗指的是电阻加电抗，阻抗是电阻和电抗在向量上的和，阻抗匹配主要是用于传输线上所有的高频信号都能传输至负载点的目的，不能有信号反射会发射点，提升传输能源效率。

当某个电源的内阻等于其负载时，输出功率最大，则为阻抗匹配，如为高频信号，则为无反射波。

阻抗匹配是指在能量传输时,要求负载阻抗要和传输线的特征阻抗相等,此时的传输不会产生反射,表明所有能量都被负载吸收了.反之则在传输中有能量损失。

阻抗匹配有串联终端匹配和并联终端匹配，串联终端匹配是信号源端阻抗低于传输线特征阻抗的情况下采用，在信号源与传输线上串接一个电阻，使得信号源的输出阻抗和传输线的特征阻抗相匹配，抑制负载端反射回来的信号发生再反射。

并联终端匹配是在信号源端阻抗很小的情况下，通过增加并联电阻使负载端输入阻抗与传输线的特征阻抗相匹配，达到消除负载端反射的目的。

并联终端匹配分为单电阻和双电阻，RS-485总线终端匹配多采用的是双电阻并联终端匹配，如采用单电阻方式，负载端并联电阻值与传输线的特性阻抗相等或相近，那样静态电流将会很大，对电流驱动能力要求很高，很少采用。

在通讯中，增加终端电阻的作用是什么？（1）一般说法：终端电阻是为了消除在通信电缆中的信号反射。

在通信过程中，有两种原因因导致信号反射：阻抗不连续和阻抗不匹配。

阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。

这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。

消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。

由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。

引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。

这种原因引起的反射，主要表现在通讯线路处在空闲方式时，整个网络数据混乱。

要减弱反射信号对通讯线路的影响，通常采用噪声抑制和加偏置电阻的方法。

在实际应用中，对于比较小的反射信号，为简单方便，经常采用加偏置电阻的方法。

（2）永宏PLC手册：信号传输电路由于各种传输线都有其特性阻抗（以Twisted Pair 而言约为120Ω）。

当信号在传输线中传输至终端时，如果它的终端阻抗和特性阻抗不同时，将会造成反射，而使信号波形失真（凹陷或凸出）。

该失真的现象在传输线短时并不明显，但随着传输线的加长会更加严重，致使无法正确传输，这时就必须加装终端电阻（Terminator）。

FBs-PLC 内部已安装有120Ω终端电阻，要施加终端电阻时请打开PLC 通讯盖板，将指拨开关调到〝ON〞的位置上（出厂时指拨是置于〝OFF〞位置），但注意终端电阻只能在Bus 的最左和最右的两侧PLC上施加，两侧间的所有PLC 指拨需置于〝OFF〞位置，否则会造成RS-485 推动能力不足。

一个485网络，可能最多会有32个设备接上去，线长最大为1千米。

这个终端负载电阻线路的两端用阻抗匹配电阻,是所有的电阻都是XXX欧，还是这么多并起来的等效电阻值是120欧（是芯片的资料上给出的终端负载电阻）.终端电阻和偏置电阻一个正规的RS-485网络（比如MPI，DP）应使用终端电阻和偏置电阻。

通讯电缆终端电阻详解【工控老鬼】终端电阻的含义在线型网络两端（相距最远的两个通信端口上），并联在一对通信线上的电阻。

根据传输线理论，终端电阻可以吸收网络上的反射波，有效地增强信号强度。

两个终端电阻并联后的值应当基本等于传输线在通信频率上的特性阻抗。

高频信号传输时，信号波长相对传输线较短，信号在传输线终端会形成反射波，干扰原信号，所以需要在传输线末端加终端电阻，使信号到达传输线末端后不反射。

对于低频信号则不用。

在长线信号传输时，一般为了避免信号的反射和回波，也需要在接收端接入终端匹配电阻。

其终端匹配电阻值取决于电缆的阻抗特性，与电缆的长度无关。

RS-485/RS-422 一般采用双绞线（屏蔽或非屏蔽）连接，终端电阻一般介于100至140Ω之间，典型值为120Ω。

在实际配置时，在电缆的两个终端节点上，即最近端和最远端，各接入一个终端电阻，而处于中间部分的节点则不能接入终端电阻，否则将导致通讯出错。

终端电阻的作用一般说法：终端电阻是为了消除在通信电缆中的信号反射。

在通信过程中，有两种原因导致信号反射：阻抗不连续和阻抗不匹配。

阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。

这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。

消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。

由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。

引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。

这种原因引起的反射，主要表现在通讯线路处在空闲方式时，整个网络数据混乱。

要减弱反射信号对通讯线路的影响，通常采用噪声抑制和加偏置电阻的方法。

在实际应用中，对于比较小的反射信号，为简单方便，经常采用加偏置电阻的方法。

终端电阻和偏置电阻一个正规的RS-485网络（比如MPI，DP）应使用终端电阻和偏置电阻。

终端电阻在通讯中，增加终端电阻的作用是什么？（1）一般说法：终端电阻是为了消除在通信电缆中的信号反射。

在通信过程中，有两种原因因导致信号反射：阻抗不连续和阻抗不匹配。

阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。

这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。

消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。

由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。

引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。

这种原因引起的反射，主要表现在通讯线路处在空闲方式时，整个网络数据混乱。

要减弱反射信号对通讯线路的影响，通常采用噪声抑制和加偏置电阻的方法。

在实际应用中，对于比较小的反射信号，为简单方便，经常采用加偏置电阻的方法。

（2）永宏PLC手册：信号传输电路由于各种传输线都有其特性阻抗（以Twisted Pair 而言约为120Ω）。

当信号在传输线中传输至终端时，如果它的终端阻抗和特性阻抗不同时，将会造成反射，而使信号波形失真（凹陷或凸出）。

该失真的现象在传输线短时并不明显，但随着传输线的加长会更加严重，致使无法正确传输，这时就必须加装终端电阻（Terminator）。

FBs-PLC 内部已安装有120Ω终端电阻，要施加终端电阻时请打开PLC 通讯盖板，将指拨开关调到〝ON〞的位置上（出厂时指拨是置于〝OFF〞位置），但注意终端电阻只能在Bus 的最左和最右的两侧PLC上施加，两侧间的所有PLC 指拨需置于〝OFF〞位置，否则会造成RS-485 推动能力不足。

终端电阻在通信中的作用2007-11-16 15:07终端电阻是为了消除在通信电缆中的信号反射。

在通信过程中，有两种原因因导致信号反射：阻抗不连续和阻抗不匹配。

阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。

1，为什么不能直接在一端用一个60Ω的电阻？2，终端电阻的作用都说是使阻抗连续，消除反射，那为什么只在物理上最远的两个节点加这个匹配电阻，而不是在所有的节点都加上匹配电阻？高频信号传输时，信号波长相对传输线较短，信号在传输线终端会形成反射波，干扰原信号，所以需要在传输线末端加终端电阻，使信号到达传输线末端后不反射。

对于低频信号则不用CAN总线两端必须连接终端电阻才可以正常工作，终端电阻应该与通讯电缆的阻抗相同，典型值为120欧姆.其作用是匹配总线阻抗，提高数据通信的抗干扰性及可靠行。

1. 终端电阻的作用就是吸收信号反射及回波，而产生信号反射的最大来源便是阻抗不连续以及不匹配。

2. 如果是加在单独的两根线上，相当于一个开环的状态，根据产生信号反射的来源，也就是说这种连接方式会导致单线上阻抗更加不连续，在末端突然变为0，会导致反射成倍增加。

高速CAN所加的两个120欧的电阻实际上模拟的是线束连接无穷远的时候在传输线上产生的特性阻抗（而不是实际阻抗），这是个典型经验值，具体值取决于所采用的线束类型。

以上如仍有不明之处，请简单查阅下传输线理论和信号反射相关的知识。

CAN低速之所以不加终端电阻，是因为不同的频率时，同样的连接方式所产生的信号反射和回波差异很大，频率越高，反射和回波越强烈。

另外不同的频率下，传输线的特性阻抗是不同的。

3. 在ISO-11898-2：2003第4页第一段中大致有这么一句话：“当一个显性位发送到至少包含一个CAN驱动处于开启状态的网络上时，意味着有电流经过终端电阻，因此，CAN_H和CAN_L具有了不同的电压值。

”，也就是说，在显性状态时，终端电阻会稳定并增强差分电压，当去掉一个或两个终端，通过示波器可以明显看到一是信号不稳，二是差分电压会有变化，缺少终端或没有终端电阻时所测到的电压我认为是单纯由CAN驱动器所产生的，离发送端越远，电压差异越大。

终端电阻在通信中的作用终端电阻是为了消除在通信电缆中的信号反射。

在通信过程中，有两种原因因导致信号反射：阻抗不连续和阻抗不匹配。

阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。

这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。

消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。

由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。

引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。

这种原因引起的反射，主要表现在通讯线路处在空闲方式时，整个网络数据混乱。

要减弱反射信号对通讯线路的影响，通常采用噪声抑制和加偏置电阻的方法。

在实际应用中，对于比较小的反射信号，为简单方便，经常采用加偏置电阻的方法。

一般终端匹配采用终端电阻方法，RS-485应在总线电缆的开始和末端都并接终端电阻。

终接电阻在RS-485网络中取120Ω。

相当于电缆特性阻抗的电阻，因为大多数双绞线电缆特性阻抗大约在100～120Ω。

这种匹配方法简单有效，但有一个缺点，匹配电阻要消耗较大功率，对于功耗限制比较严格的系统不太适合。

另外一种比较省电的匹配方式是RC匹配。

利用一只电容C隔断直流成分可以节省大部分功率。

但电容C的取值是个难点，需要在功耗和匹配质量间进行折衷。

还有一种采用二极管的匹配方法，这种方案虽未实现真正的“匹配”，但它利用二极管的钳位作用能迅速削弱反射信号，达到改善信号质量的目的，节能效果显著。

肖特基二极管“匹配”：当受到功耗限制时,肖特基二极管提供了另外一种终端连接方法。

与前面介绍的方法不同的是,它并不打算与电缆线匹配,而是简单地把反射信号引起的过压或欠压信号进行钳位。

其结果是,总线或接收器输入端电压信号被限制在VCC+VFD（二极管正向导通电压）或GND-VFD范围内。

由于肖特基二极管仅在电压过冲时起作用,因此它们消耗很少一点能量。
